先张法预制梁台座

先张法台座结构验算我项目部共预制20米板梁1041片，16米板梁624片，10米板梁432片，并全部为先张板梁。

现以20米板梁的应力状态对先张台座及压杆进行验算。

预应力张拉台座要承受预应力筋的巨大回缩力，设计制作必须保证台座具有足够的强度和稳定性。

按结构可分为墩式和槽式两种。

根据空心板梁的特点，从“安全、实用”的角度决定采用墩式台座，台座结构见附图。

一、台座的抗倾覆性验算根据规范要求，台座的抗倾覆系数K0=M1/M≥1.5式中：M——由张拉里产生的倾覆力矩M1——抗倾覆力矩，若不考虑土压力，则为台座自重对O点的力矩。

台墩倾覆点的设置，对与台面共同工作的台墩，按理论计算倾覆点该在混凝土台面的表面处；但考虑到台墩的倾覆趋势使得台面端部顶点出现局部应力集中和混凝土抹面层的施工质量，因此倾覆点的位置取在混凝土台面往下5cm处。

每个牛腿的受力按2500KN考虑。

N=2500×2=5000KN牛腿受力作用中心点距台面距离e=0.07mM=T(e+0.05)=5000×(0.07+0.05)=600000 N·M忽略牛腿自重，计算由台墩如图所示部分自重，混凝土比重取2.4×103kg/m3,台墩宽度取2.4M,故G=2.4×2×3.1×2.4×104=357120NL=3.55MM1=357120×3.55=1267776 N·MK0=M1/M=1257776/600000≈2.1≥1.5故抗倾覆性符合规范要求。

二、台墩抗滑移验算K c=N1/N≥1.3K c——抗滑移系数，按照规范要求，应不小于1.3N1——抗滑移的力，对于独立的台墩，由侧壁土压力和底部摩阻力等产生。

对于与台面共同工作的台墩，以往在抗滑验算中考虑台面、承力墙的水平力，侧壁土压力和底部摩阻力共同工作。

通过分析认为混凝土的弹性模量和土的压缩模量相差极大，两者不可能共同工作；而底部摩阻力也较小，可忽略不计；实际上台墩的水平推力几乎全部传给台面和承力墙，不存在滑移问题。

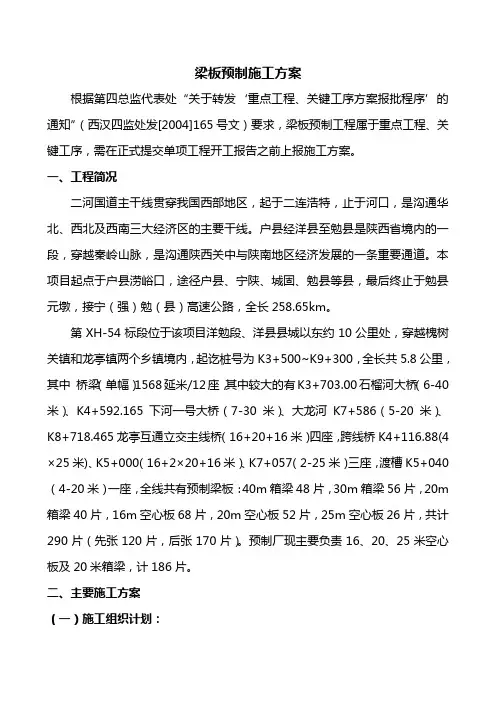

梁板预制施工方案根据第四总监代表处‚关于转发‘重点工程、关键工序方案报批程序’的通知‛（西汉四监处发[2004]165号文）要求，梁板预制工程属于重点工程、关键工序，需在正式提交单项工程开工报告之前上报施工方案。

一、工程简况二河国道主干线贯穿我国西部地区，起于二连浩特，止于河口，是沟通华北、西北及西南三大经济区的主要干线。

户县经洋县至勉县是陕西省境内的一段，穿越秦岭山脉，是沟通陕西关中与陕南地区经济发展的一条重要通道。

本项目起点于户县涝峪口，途径户县、宁陕、城固、勉县等县，最后终止于勉县元墩，接宁（强）勉（县）高速公路，全长258.65km。

第XH-54标段位于该项目洋勉段、洋县县城以东约10公里处，穿越槐树关镇和龙亭镇两个乡镇境内，起讫桩号为K3+500~K9+300，全长共5.8公里，其中桥梁（单幅）1568延米/12座，其中较大的有K3+703.00石榴河大桥（6-40米）、K4+592.165下河一号大桥（7-30米）、大龙河K7+586（5-20米）、K8+718.465龙亭互通立交主线桥（16+20+16米）四座，跨线桥K4+116.88(4×25米)、K5+000（16+2×20+16米）、K7+057（2-25米）三座，渡槽K5+040（4-20米）一座，全线共有预制梁板：40m箱梁48片，30m箱梁56片，20m箱梁40片，16m空心板68片，20m空心板52片，25m空心板26片，共计290片（先张120片，后张170片）。

预制厂现主要负责16、20、25米空心板及20米箱梁，计186片。

二、主要施工方案（一）施工组织计划：1、施工准备1.1图纸复核会审，组织有关技术人员对设计图纸进行会审，以及提供砼配合比报告单。

确定无误后，才能正式组织开始施工，如有技术变更，必须提交监理工程师批准。

1.2现场准备：由于预制厂建在砼拌和站旁边稻田里，先用挖掘机取出上面一层软土，然后垫上一层干土及砂砾平整压实后，顶面浇筑砼，最后修建临时施工用房，安装机具，整个场地已做到‚三通一平‛，适合开工。

先张法制梁台座的规划、施工技术总结[内容题要]：本文介绍了先张法预应力混凝土空心板梁墩框架结合式制梁台座的规划设计、施工制作过程及技术，并简述了其注意点，总结了其特点和优点。

[关键词]：先张法制梁台座技术总结梁是桥重要结构组成部分，所以作为梁的诞生地—制梁台座，起到极为重要的基础作用。

“工欲行其事，必先利其器”，要按期生产出好质量的梁，精心制作一个规划合理、质量过硬的制梁台座尤为重要。

在我公司河南项目中，有幸参加了该项目的先张法预应力钢筋混凝土空心板梁预制台座（以下简称制梁台座）的规划、制作，现将其设计、施工过程进行技术总结，供各位领导、同事等参考和指点。

一、制梁台座的使命该制梁台座设在预制厂内，承担公司项目整个标段10.8公里范围内的12座大中小桥的空心板梁生产任务，含不同跨度（13米、16米、20米）、不同角度的空心板梁1000片，工期比较紧张，该制梁台座规划使用期限为1年。

二、制梁台座的规划设计方案1、制梁台座结构选型由于空心板梁跨度不太大（最大20米），每片梁的预应力钢绞线数量不太多（最多为16根φj15.24钢绞线），同时现场地质条件较好、承载力较高，从节约成本、适用于工程、施工方便、可操作性、提高效率等方面考虑，再结合其它项目的成功经验，决定采用墩式与框架式相结合的制梁台座。

这样既集中了两者的优点，又节约了台座基础混凝土和钢绞线，还增加了每一循环周期的空心板梁生产量。

（制梁台座如下图）2、地基处理现场原为庄稼地，根据设计文件得知，地质条件较好，且空心板梁及台座重量不是很大，故不用桩基础，而采用掺石灰拌匀重型压路机碾压密实。

即原地面清表，平地机平整场地后，用18t振动式压路机碾压密实，使密实度达到0.9以上，以满足上部荷载的要求。

3、台座生产线数量的尺寸因征地困难，预制厂设在服务区范围内，服务区长240米宽120米，而生产梁任务大，因此考虑每个制梁台座安排五条生产线，（加上每条生产之间的作业面宽，则整个台座宽12米）。

预应力梁先张梁张拉台座设计与检算对于预应力先张梁、板需设计先张工作台座，张拉工作台座应按张拉工艺要求制作，根据施工现场具体情况下面介绍两种常见的预应力混凝土先张法台座设计及检算方法和台座设计及检算方法。

预应力混凝土先张法台座设计及检算1、预应力墩式台座设计及检算墩式台座由传力墩、台座墩、台面和端横梁等组成，其构造取台座O点的力矩（即台座板与台面结会点），并忽略土压力的作用，则平衡力矩：M r=G1l1+ G2l2倾覆力矩：M oV=Nh1抗倾覆力矩安全系数K应满足以下条件：K=M r/M DV=（G1l1+G2l2）/（Nh1）≥1.5其中：G1 台座外部分的重力（传力墩牛腿受力）l1 G1点O点的水平距离G2 台座部分的重力点O点的水平距离P cp= rHtg2(45。

+ф/2)－rHtg2(45。

－ф/2) P′=hPф/H式中：Nˊ台面的抵抗力、KN/m 当混凝土强度为10~15MP a时，台面厚d=60mm Nˊ=150~200KN/md=80mm Nˊ=200~250KN/md=100mm Nˊ=250~300KN/mF 混凝土台座与土的摩阻力μ磨擦系数，对黏性土μ=0.25~0.40，砂土μ=0.40，碎石μ=0.40~0.50E p′-------台座底和座面上土压力的合力r 土的容重ф土的内磨擦角,粉质黏性土ф=30°；细砂ф=20º~30º；中砂ф=30º~40ºH 台座的埋设深度h--------------台座板厚度B-----------台座宽度按偏心受力构件计算，如为大偏心，则按下式计算N≤f cm bx+f yˊA gˊ- f y A g式中：N 作用于外伸部分的轴力cmQ= qL /2ι= Q/A≤f V钢横梁应有足够的刚度，以减少张拉预应力钢绞线时预应力损失，钢横梁变形值按下式检算：W max=5qL4/（384EI）≤[W]=L/400如不能满足，应增强钢横梁刚度式中：M 钢横梁跨中最大弯矩q 承力钢板传给每根钢横梁的均布荷载q=N/VW 钢梁截面抵抗矩f 钢材的抗拉、抗弯强度Q 作用于钢梁端部的剪力ι作用于钢梁端部的剪应力f v 钢材的抗剪强度设计值A 钢横梁的截面积W max 钢梁的挠度E 钢材的弹性模量I 钢梁的惯性矩[W] 钢梁的允许挠度应小于L/400⑤台面水平力计算台面一般是在夯实的碎石垫层上浇筑一层厚度为6~10cm的混凝土而成，其水平承载力可按下式计算：p=(фAf v)/(K1K2)式中：ф轴心受压纵向弯曲系数，一般取1A 台面截面积f v混凝土轴心抗压强度设计值K1起载系数，取1.25K2 考虑台面截面不均匀和其它影响因素的附加安全系数，取1.52、预应力槽式台座设计检算槽式台座一般由锚固端柱、张拉端拉、传力柱及上、下横梁受力构件。
