工程技术交底书（三级）
编号： ZT12MHTL-隧技-X-001
图3 拱架单元拼装示意图图4 现场立架图图5 控制拱架间距图6 控制拱架高程
图7 控制拱架垂直度图8 连接板密贴并用螺栓连接牢固
图9 必须用垫板夯实图10 连接筋布置和网片搭接不少于1个网格㈡施工工序与方法
施工工序：
施工准备断面检查钢架拼装钢架架设铺设钢筋网锁脚锚管施作超前小导管施作结束。
施工方法：
1.立架
(1)钢架需在场外试拼检查合格后方能进入现场。
(1)
图13锁脚锚管打设图14锁脚锚管焊接牢固
4.超前小导管施工
(1)开挖拱顶以下3米范围内布设超前小导管（预留变形量为12cm），测量放样，在设计孔位上做好标记，用φ50mm风钻成孔。
外插角为5～10°。
(2)成孔后，用钻机将小导管穿过拱架顶入，顶入长度不小于钢管长度的90%，并用高压风将管内的砂土吹出。
(3)相邻两排小导管搭接长度应不小于1m
(4)注浆密实。
图15 超前小导管正面布置图图16 超前小导管剖面图图17 超前小导管定位及打设。

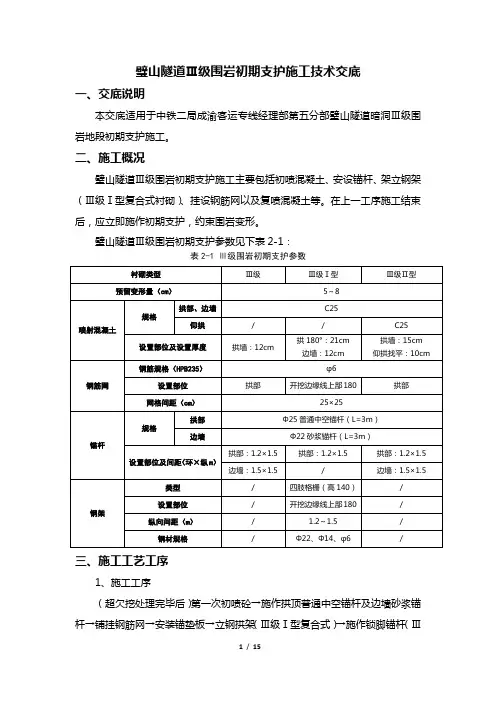

璧山隧道Ⅲ级围岩初期支护施工技术交底一、交底说明本交底适用于中铁二局成渝客运专线经理部第五分部璧山隧道暗洞Ⅲ级围岩地段初期支护施工。
二、施工概况璧山隧道Ⅲ级围岩初期支护施工主要包括初喷混凝土、安设锚杆、架立钢架（Ⅲ级Ⅰ型复合式衬砌）、挂设钢筋网以及复喷混凝土等。
在上一工序施工结束后，应立即施作初期支护，约束围岩变形。
璧山隧道Ⅲ级围岩初期支护参数见下表2-1：衬砌类型Ⅲ级Ⅲ级Ⅰ型Ⅲ级Ⅱ型预留变形量（cm）5～8喷射混凝土规格拱部、边墙C25仰拱/ / C25设置部位及设置厚度拱墙：12cm拱180°：21cm边墙：12cm拱墙：15cm仰拱找平：10cm钢筋网钢筋规格（HPB235）φ6设置部位拱部开挖边缘线上部180 拱部网格间距（cm）25×25锚杆规格拱部Φ25普通中空锚杆（L=3m）边墙Φ22砂浆锚杆（L=3m）设置部位及间距（环×纵m）拱部：1.2×1.5 拱部：1.2×1.5 拱部：1.2×1.5边墙：1.5×1.5 / 边墙：1.5×1.5钢架类型/ 四肢格栅（高140）/表2-1 Ⅲ级围岩初期支护参数三、施工工艺工序1、施工工序（超欠挖处理完毕后）第一次初喷砼→施作拱顶普通中空锚杆及边墙砂浆锚杆→铺挂钢筋网→安装锚垫板→立钢拱架（Ⅲ级Ⅰ型复合式）→施作锁脚锚杆（Ⅲ级Ⅰ型复合式）→复喷砼至设计厚度图3-1 初期支护施工流程图2、施工工艺喷射混凝土采用湿喷工艺，利用湿喷台车或湿喷机械手施作。
安装锚杆时采用YT-28气腿式风钻钻孔后，将锚杆打入孔内并注浆和施作钢垫板。
钢架在洞外加工成型并试拼装后运输进洞，利用装载机配合人工架立，及时加设锁脚锚杆和纵向连接筋。
钢筋网片在洞外加工成1.5m2片状，运进洞内进行铺设，搭接1～2个网格。
最后必须复喷混凝土至设计厚度。
四、初期支护喷射混凝土施工1、喷射混凝土原材料 ①水泥设置部位 / 开挖边缘线上部180 /纵向间距（m ） / 1.2～1.5 /钢材规格 / Φ22、Φ14、φ6 /超欠挖处理第一次初喷锚杆施作钢筋网安设安装锚垫板架设钢拱架施作锁脚锚杆复喷砼至设计厚度喷射机就位喷射材料准备喷射砼采用P042.5R普通硅酸盐水泥。
刘屋一号隧道开挖三级技术交底记录号：3、主要开挖工法3.1明挖法（1）洞口段开挖洞口段土石方采用明挖法施工。
开挖前先施工洞口边仰坡外的截水沟、抗侧压锚固桩，开挖过程尽量避开雨天进行。
全强风化岩采用挖掘机开挖，孤石和挖掘机挖不动的岩石，采用小型控制爆破，装载机或挖掘机装碴，自卸汽车运输。
洞口段边仰坡开挖严格按设计控制坡度，并使洞门处边坡与明洞边坡顺接。
松软地层开挖时从上至下，随挖随支护，加强防护，随时监测、检查山坡稳定情况。
边坡、仰坡上浮石、危石要清除，坡面凹凸不平处予以修整平顺。
开挖弃方堆放在指定地点，边坡仰坡上不堆集弃土、石方。
边坡按照设计要求，打设锚杆，挂网喷砼防护。
（2）边仰坡防护1）明洞临时边仰坡防护隧道暗洞开挖前应对洞口段明洞、洞门开挖直立面及临时边仰坡、明暗分界处直立面及拱顶开挖线外2～3m范围采用喷锚网防护，采用砂浆锚杆防护，间距1.5m*1.5m，梅花形布置，长度4m。
喷射砼厚度10cm，钢筋网采用φ8钢筋网片，网格间距25×25cm。
回填后仰坡骨架内设置长10m的φ120仰斜排水孔，孔口置于骨架混凝土上直接引入骨架排水槽，排水孔间距3m×3m，孔内插入φ100打孔波纹管，外包土工布。
边坡成形经检验合格后进行边坡支护，按照设计进行挂网喷锚的措施。
喷射混凝土施工顺序：分层开挖→第一层坡面开挖完成后，清除坡面浮土、松石，进行必要的嵌补平整，然后初喷4cm厚C25砼→钻孔，施做锚杆→待锚杆内砂浆强度达到设计强度的70%后，挂铺钢筋网→复喷6cm砼→待砼达到设计强度的80%后进行下一层开挖，如此循环分层进行。

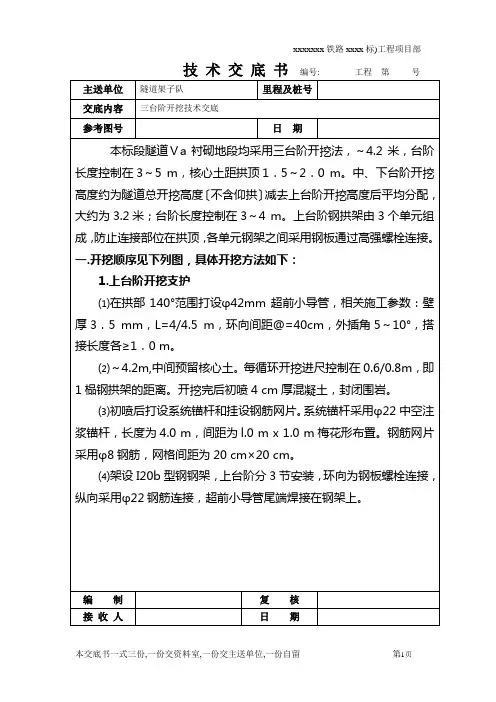

3.2三台阶法开挖该隧道Ⅳ级围岩采用三台阶法开挖施工，（具体使用里程见刘屋一号隧道施工参数表）三台阶法施工工序见“三台阶法施工方法示意图”（其中DK152+140～DK152+260已变更为台阶法施工）。
三台阶法工序横断面示意图3.3.1施工程序（1）1）开挖上台阶。
一、前言为确保隧道施工过程中的安全，预防和减少安全事故的发生，特制定本安全技术措施交底。
本交底适用于隧道施工的各个阶段，包括洞口工程、隧道开挖、支护、爆破作业、隧道内作业等。
以下是隧道三级安全技术措施交底的具体内容：二、洞口工程施工安全技术措施1. 路基及边、仰坡断面开挖：- 路基及边、仰坡断面应自上而下开挖，一次将土石方工程做完，开挖人员不得上下重叠作业。
- 开挖过程中，应密切关注边坡稳定性，发现边坡有滑坡、坍塌等危险情况时，应立即停止作业，采取紧急措施。
2. 松动危石处理：- 边、仰坡以上山坡松动危石应在开挖前清除干净；施工中应经常检查，发现松动危石必须立即清除。
- 清除松动危石时，应采取安全防护措施，防止坠落伤人。
3. 爆破作业：- 爆破作业必须严格按照《爆破安全规程》（GB6722）执行。
- 爆破前，应对爆破区域进行安全检查，确保无安全隐患。
- 爆破后，应在清除边仰坡上的松动石块后，方可继续施工。
地质不良时，边、仰坡应采取加固措施。
4. 隧道门及端墙施工：- 砌体工程脚手架、工作平台应搭设牢固，并设有扶手、栏杆。
脚手架不得妨碍车辆通行。
- 起拱线以上的端墙施工时应设安全网，防止人员、工具和材料坠落。
- 起吊材料时机下严禁车辆和人员通行。
三、隧道开挖安全技术措施1. 隧道开挖方法：- 根据地质情况选择合适的隧道开挖方法，如钻爆法、全断面开挖法等。
- 隧道开挖应根据地质情况制订相应的安全技术措施。
2. 钻眼作业：- 钻眼前，应检查工作环境的安全状态，应待开挖面清除浮石以及瞎炮处理完毕后方可进行钻作业。
- 凿岩机的支架，在碴堆上钻眼时，应保持碴堆的稳定。
- 用电钻钻眼时，不得用手导引回转的钎子、用电钻处理被夹住的钎子。
- 不得在残眼中钻眼。
四、爆破作业安全技术措施1. 爆破作业：- 爆破作业必须严格按照《爆破安全规程》（GB6722）执行。
- 爆破前，应对爆破区域进行安全检查，确保无安全隐患。
