水利工程地质勘察报告一、引言水利工程是人类利用水资源进行灌溉、供水、发电等活动的基础设施建设，而地质勘察则是确保水利工程的安全和可持续性发展的关键环节。
本报告旨在对某水利工程的地质情况进行详细描述和分析，为工程的设计和施工提供科学依据。
二、勘察区域概况本次地质勘察的区域位于某省某市某县，总面积约XXX平方公里。
该区域地形复杂，包括山脉、平原和河流等自然地理特征。
根据前期调研和现场勘测，我们对该区域的地质构造、岩性分布以及地下水动态等进行了详细了解。
三、地质调查方法及数据分析在本次地质勘察中，我们采用了多种方法对勘察区域进行了综合调查，包括地质钻探、地质剖面观测、地球物理勘查以及实地采样等。
通过这些调查手段，我们获得了大量的地质数据，并进行了综合分析。
3.1 地质钻探我们在勘察区域选取了若干个样点进行地质钻探。
通过钻孔取样，我们获得了地下不同深度的土层和岩层的情况。
根据岩层的颜色、质地以及存在的裂隙状况，我们对该区域的地层结构进行了描述和分析。
3.2 地质剖面观测为了了解勘察区域的地质剖面情况，我们在不同位置进行了地质剖面观测。
通过观测断坡、裂隙、地层厚度变化等特征，我们得出了该区域的地质剖面图，并对其进行了解读。
3.3 地球物理勘查地球物理勘查主要包括电阻率法、重力法等。
我们利用这些方法对勘察区域的地下结构进行了探测。
通过解释和分析地球物理数据，我们得出了该区域的地质构造特征，为工程的设计提供了依据。
3.4 实地采样及室内分析为了进一步了解地层的物理和力学性质，我们在不同位置进行了实地采样，并将样品送至实验室进行室内分析。
通过测定粒度组成、含水量、压缩性以及抗剪强度等参数，我们获得了勘察区域土壤和岩石的力学性质数据，并进行了综合评价。
四、地质环境评价综合以上调查和分析结果，我们对勘察区域的地质环境进行了评价。
4.1 地质稳定性评价根据勘察数据和现场观察，我们判断该区域地质构造较为稳定，不存在明显的地质灾害风险。
某某市清潭水库工程地质勘察报告（初步设计）某某院证勘乙字141127-KY二OO四年九月某某院院长：总工：某某市清潭水库工程地质勘察报告报告编写：地质人员：钻探机组：校核：审核：目录1 前言2 区域地质概况2.1 地形地貌2.2 地层岩性2.3 地质构造及地震烈度2.4 水文地质条件3 坝址区工程地质条件及评价3.1 坝址区工程地质条件3.2 坝址区工程地质条件评价4 大坝质量评价4.1 坝体概况4.2 坝体存在的主要问题及评价5 输、泄水建筑物工程地质条件及评价5.1 左岸坝下涵管工程地质条件及评价5.2 溢洪道工程地质条件及评价6天然建材7结论及建议附表: 1、某某市清潭水库土工试验表附图1、某某市清潭水库工程地质平面图(清潭-地-01)2、某某市清潭水库工程地质剖面图(A-A) (清潭-地-02)3、某某市清潭水库工程地质剖面图(C-C、B-B) (清潭-地-03)4、某某市清潭水库渗透剖面图(A-A) (清潭-地-04)5、钻孔柱状图9张1 前言清潭水库位于某某市董家镇枧溪村，距董家镇约8km，水系属药湖支流，该水库控制流域面积通2.37km2，是一座以灌溉为主的小(一)型水库。
清潭水库于1958年10月开始动工兴建，1959年4月大坝填筑至76.5m高程后停工，1960年9月复工后大坝填筑至79.0m高程又停工，1964年社教复工把大坝填筑至82.0m高程，当年蓄水试运行，1974年水利冬修把大坝加高3.0m，从而达到现有规模，同时把原涵管封堵，新建一座0.6×0.8m的方涵。
现有坝顶高程84.47~85.02m，坝顶宽约2.5~4.0m，本次勘探最大坝高13.80m，正常高水位为82.54m，坝顶长约295m；坝体左端及中部各设有灌溉涵管一座，大坝中部涵管进口底板高程为72.50m，为0.6×0.8m的少筋混凝土管，启闭方式为人力斜拉闸门，管长60m；大坝左端涵管为砼预制管，管径为20cm，管长42m，涵管出口高程79.78m；大坝左岸坝头设有溢洪道一座，为开敞式宽顶堰，进口宽3m，进口底板高程为82.54m。
![[广西]山区水库工程地质勘察报告_secret](https://img.taocdn.com/s1/m/1f3dbb46daef5ef7bb0d3ca1.png)

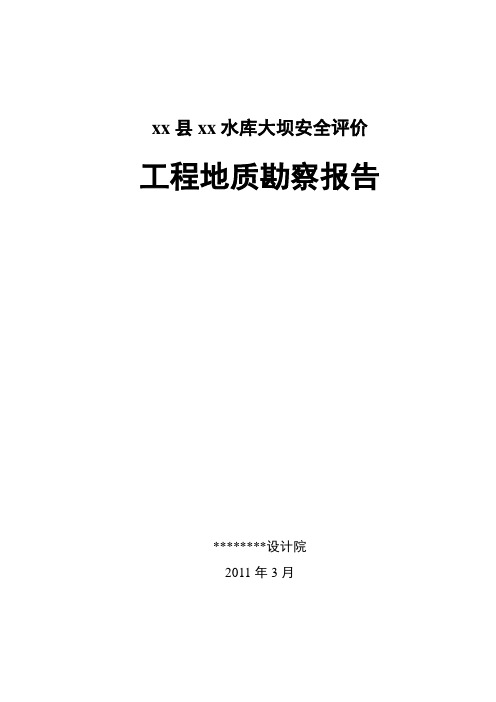

xx县xx水库大坝安全评价工程地质勘察报告********设计院2011年3月xx县xx水库大坝安全评价工程地质勘察报告勘测设计单位：勘测设计资质：勘测设计证号：院长：项目负责人：批准：核定：审查：校核：编写：目录3工程地质勘察与评价 (1)3.1前期勘察工作成果 (1)3.2本次安全评价地质勘察 (2)3.3区域地质概况 (3)3.3.1 地形地貌 (3)3.3.2 地层岩性 (4)3.3.3 地质构造与地震 (4)3.3.4 水文地质 (5)3.4库区地质概况 (5)3.5工程区地质概况 (6)3.5.1 地形地貌 (6)3.5.2 地层岩性 (6)3.5.3 地质构造 (7)3.5.4 水文地质条件 (8)3.5.5 岩体风化特征 (8)3.5.6 近坝库岸稳定 (8)3.6坝体填筑质量与评价 (9)3.6.1 试验成果统计 (9)3.6.2 坝体土工程地质特征与评价 (11)3.6.3 坝体渗透性分析与评价 (12)3.6.4 坝体土安全复核参数建议值 (15)3.7坝基和坝肩工程地质条件与评价 (16)3.7.1 坝基和坝肩工程地质特征 (16)3.7.2 坝基和坝肩渗透性分析与评价 (17)3.7.3 坝基和坝肩安全复核参数建议值 (17)3.8溢洪道工程地质条件与评价 (18)3.9输水建筑物工程地质条件与评价 (18)3.10结论与建议 (20)3.10.1 结论 (20)3.10.2 建议 (21)3工程地质勘察与评价3.1 前期勘察工作成果xx水库位于xx县丹竹圩以北15.0km的xx村附近秦川河上，地理坐标东经110°30′18″，北纬23°33′09″。
坝址距xx县城35.0km，有公路通丹竹圩，简易公路抵达坝区，交通还算是比较方便。
水库建设经过：xx水库于1956年开始兴建，1958年建成投产，当时设计为浆砌石重力坝，因坝区地质条件不好改为土石混合坝，坝高32.2m。
3 地质3.1 库区地质概况3.1.1 地形地貌勘察场区位于xxx郑家堡支流上，属中~低山区，附近最高山峰为三块石，海拔1131米。
该河两侧为陡峭山峰，河道狭窄。
地势为东高西低，勘察场区流域南低北高，河水流入xxx。
坝址处河床高程316.79米左右，河谷宽约130~140米，两侧山峰海拔高程均在500米以上，坝址区（含库区）河谷呈“U”字型。
3.1.2 地层岩性库区（含坝址区）岩性均一，为晚白垩世侵入岩——三块石花岗岩（γ53（2）1c））：为第一期花岗岩内部带，岩性为中粗粒花岗岩。
岩性特征：肉红色，中粗粒花岗结构，块状构造，主要矿物成分：钾长石、斜长石、石英、黑云母和角闪石。
区域上在花岗岩体边缘郑家堡子一带发育有北西走向的花岗斑岩脉。
在库区东岸山脊上有北西走向花岗斑岩形成的陡崖。
在坝址上游30米处，河床底部发育两条花岗斑岩脉，宽13~15米，走向105°，北东倾向，倾角45°。
冲积层主要分布在河床及漫滩上，岩性为砂、砾、卵石，粒径：5~12cm为主，最大可达2m，分选差，亚圆形，母岩为弱风化的火山岩类，层厚1.7~4.8米。
3.1.3地质构造库区大地构造位于中朝准地台（Ⅰ）胶辽台隆（Ⅰ1）铁岭-靖宇台拱（Ⅰ11）抚顺凸起（Ⅰ11-4）内的3.1.4水文地质库区地下水分为基岩裂隙水和第四系孔隙潜水。
基岩裂隙水赋存于基岩裂隙中，接受大气降水补给，底部基岩为隔水底板。
库区地下水类型为Cc aⅡ型（注：按阿列金分类），对各种砼均无侵蚀性，对钢结构有弱腐蚀性。
3.2库区工程地质评价3.2.1库区渗漏在1：20万地质图上（注：营盘幅），库区及其周围为晚白垩世侵入岩，岩性为花岗岩，没有发现可溶性岩体，又无单薄分水岭，也没有较大断层，整个库区不存在渗漏问题。
3.2.2库区稳定性踏勘结果表明：整个库岸周围岩性比较单一，不具有软弱结构面和断层，节理也均未发现构成崩塌、滑坡的组合机制。
库区周围基岩山区，残积层较薄，植被茂盛，覆盖率极高，水土保持良好，流砂等固体径流来源极少，不会形成泥石流。
5 工程地质5.1 前言5.1.1 工程概况xxxxxx 位于xxxxxx 市xxxxxx 县xxxxxxxxxxxx，距离xxxxxx 县城126km，距离xxxxxx 市228 公里，是一座以灌溉为主、兼顾防洪和水产养殖的小（1）型水库。
水库工程枢纽建筑物由主副坝、放水设施组成。
主副坝为均质土坝，主坝坝顶高程xx~xxm ，坝顶长度xxm ，最大坝高xx m ；副坝坝顶高程xx~xxm ，坝顶长度xxm ，最大坝高xxm 。
水库工程等别为xx 等，主要永久性水工建筑物级别为xx 级。
5.1.2 水库存在主要病险及工程地质问题（ 1 ）主坝坝顶高程不满足现行规范要求；主坝顶为坝体填土路面，路面未做固化处理。
大坝内坡未砌护，局部坍塌，变形严重，未衬砌坡面长满杂草。
大坝外坡未砌护杂草灌木丛生，坝面坑洼不平。
坝坡与坝肩连接处无排水沟，下游无反滤排水设施坝脚处发现有渗漏水。
大坝两端与山体接触带，坝基与坝体接触带存在渗漏。
（2）副坝坝顶高程不满足现行规范要求；副坝顶为坝体填土路面，路面未做固化处理。
大坝内坡未砌护，局部坍塌，变形严重，坡面长满杂草；大坝外坡未砌护杂草灌木丛生。
坝坡与坝肩连接处无排水沟，下游未设反滤排水设施。
大坝两端与山体接触带，坝基与坝体接触带存在渗漏。
5.1.3 勘察目的及任务受xxxxxx 县水利局的委托，由我院承担xxxxxx 除险加固初步设计的地质勘察工作，本次勘察是在安全鉴定勘察的基础上，对大坝坝体及其他有关地质问题进行详细勘察。
本次勘察目的及主要任务是：（ 1 ）调查区域地质条件，分析区域主要构造对工程区影响，进行区域地质构造稳定性评价。
（2）查明库区的工程地质和水文地质条件，对水库渗漏问题作出评价。
（3）分析坝体病害的分布情况、类型及成因，评价其危害程度。
（4）查明坝址区及其附近地形地貌特征、地质构造、地层岩性、岩土工程特性、地下水埋藏条件以及不良地质现象的分布范围、形成原因、危害程度等。
前言张湾水库位于湖北省枣阳市南部熊集镇的红土村，距枣阳市区约40km（见图1张湾水库工程位置示意图）。
大坝拦截滚河支流，承雨面积5.0km2，总库容121.96万m3，是一座以灌溉为主，兼有防洪、养殖等综合效益的小（一）型水库。
水库枢纽工程主要由大坝、溢洪道和输水系统等建筑物组成。
大坝为均质土坝，实测坝顶高程152.2m~152.9m，最大坝高16.7m （对应于桩号0+101m），坝顶长203.0m，坝顶宽4.5m。
上游坝坡在高程151.7m以下采用干砌石护坡，坡比为1:3.0；下游坝坡坡比自上而下分别为1:2.5和1:2.2，在高程144.3m处设有一宽为2.4m的马道。
溢洪道位于大坝右坝肩，进口控制段为宽顶堰，堰顶高程为147.8m，堰宽37.0m。
溢洪道全长176.5m。
输水系统由二条输水涵管组成。
输水涵管一：位于大坝左侧，桩号0+015m，为预制钢筋混凝土圆管，直径0.60m，进口底板高程为147.40m，出口底板高程为147.4m，全长37.4m。
进口为浆砌块石八字墙，上部设排架启闭机台，闸门型式为铸铁闸门，采用5t的手动式螺杆启闭机启闭。
输水涵管二：位于大坝左侧中部，桩号0+050m，为预制钢筋混凝土圆管，直径0.30m，进口底板高程为139.2m，出口底板高程为138.2m，全长70.0m，进水口控制设施已损坏。
张湾水库建成后，对熊集镇的经济发展起到了重要作用，水库可灌溉农田0.2万亩。
水库下游保护区范围4.8km2，工程一旦失事，将影响下游0.11万亩农田、0.084万人和襄洪公路的安全。
该水库枢纽工程于1967年10月动工兴建，1968年4月竣工。
由于该工程在兴建中在兴建中仓促上马，没有进行一定深度的地质勘探工作，水库已运行了40年有余，自大坝蓄水至今，常有病险发生，存在有以下重大险情隐患：(1) 大坝下游坝坡，桩号0+140m至0+172m高程139.0m以下存在有散浸严重；大坝中部坝基及右坝段坝山结合部位渗漏严重。
张坊水库地质问题报告1. 背景张坊水库位于中国某省某市，是一座重要的水利工程。
近年来，随着城市人口的增加和工业化的推进，该水库的水源供应压力逐渐加大。
然而，一些地质问题给水库的正常运行和水源保护带来了一定的隐患，亟需解决。
本报告将对张坊水库的几个地质问题进行分析，并提出相应的解决方案和建议，以确保水库的安全运行和水源的可持续利用。
2. 分析2.1 地震风险张坊水库所在地区位于地震活动带，地震风险较高。
地震可能导致水库大坝的破坏，进而引发洪水灾害，对人民生命财产安全造成严重威胁。
2.2 岩溶地质问题张坊水库周边地区存在大量的石灰岩，这种岩石易溶解，在地下水的作用下容易形成岩溶洞。
岩溶洞的发展会导致地表下陷和水库的渗漏，对水库的正常蓄水和供水功能造成影响。
2.3 滑坡和崩塌风险张坊水库周边的地质条件复杂，存在较多的滑坡和崩塌风险点。
在降雨较多或地震发生时，这些风险点可能发生滑坡或崩塌，导致水库大坝的破坏和水源的污染。
3. 结果3.1 地震风险评估根据地震历史数据和地质勘探结果，张坊水库所在地区的地震风险等级为中等。
在水库设计和建设中，应采取相应的抗震措施，确保水库在地震发生时能够承受较大的地震力。
3.2 岩溶地质调查对张坊水库周边的岩溶地质进行详细的调查和评估，确定岩溶洞的分布和发育程度。
在水库的设计和建设中，应采取措施加固岩溶地质区，防止岩溶洞的发展和水库的渗漏。
3.3 滑坡和崩塌风险评估通过地质勘探和地质力学分析，评估张坊水库周边滑坡和崩塌风险点的稳定性。
在水库的建设和管理中，应加强对这些风险点的监测和治理，确保水库大坝的稳定和水源的安全。
4. 建议4.1 抗震设计和建设在张坊水库的设计和建设中，应充分考虑地震风险，采取抗震措施，确保水库在地震发生时的安全性。
建议制定相关的抗震设计规范，并进行抗震评估和监测。
4.2 岩溶地质管理加强对张坊水库周边岩溶地质的管理，进行详细的调查和评估，制定岩溶地质治理方案。
水库勘测报告一、前言水库建设是我国水资源管理和利用的重要组成部分。
为了确保水库的正常运营和安全性，必须进行全面的水库勘测工作。
本报告旨在对某水库进行勘测分析，并提供详细的数据和建议。
二、勘测目的1. 评估水库的水位变化情况，分析其对周围地区的影响；2. 确定水库容量，评估其对水资源的储存和调控能力；3. 评估水库的建设情况、工程状况和安全性；4. 提供未来水库管理和维护的基础数据。
三、勘测范围与方法1. 勘测范围：本次勘测包括水库的整体和水库周边的相关地理环境；2. 勘测方法：通过实地勘测和遥感技术相结合，收集相关数据。
四、勘测结果与分析1. 水库水位变化情况：根据勘测数据显示，水库水位在过去十年间保持相对稳定，未出现异常波动，对周围地区没有造成明显影响。
2. 水库容量与调控能力：经过量测计算，该水库的总容量为XXX万立方米，可满足周边区域的供水需求，并具备一定的蓄洪能力，具备一定的防洪功能。
3. 建设情况与工程状况：水库建设工程进行良好，各项设施完善，无明显安全隐患。
4. 建议与改进建议：针对水库建设的实际情况，提出以下建议：a. 加强水库周边环境的保护与治理，防止水库水质受到污染；b. 定期对水库进行巡视、检查和维护，确保工程的正常运行；c. 加强水库管理部门的培训与管理，提高应急响应和处理意外事件的能力。
五、结论通过本次水库勘测分析，可以得出以下结论：1. 该水库具备良好的水位稳定性，不会对周围地区造成明显影响；2. 水库容量和调控能力较为理想，满足周边区域的供水需求和一定的防洪功能；3. 水库工程建设情况以及设施设备都良好，无明显安全隐患；4. 针对水库管理和维护，提出了相关建议，有助于进一步提高水库的管理水平和安全性。
六、参考资料1. XXX水库修建规划报告；2. 实地勘测数据；3. 相关调查报告。
注：以上勘测结果仅针对特定水库，具体结果可能因水库实际情况而有所不同。
建议在实际应用中结合差异进行评估和决策。
XX水库枢纽整治工程地质勘察报告目录第一节绪言一、工程概述二、地勘工作概况第二节枢纽区工程地质条件一、地形地貌及物理地质现象二、水文气象特征三、地层岩性四、地质构造及地震五、水文地质条件六、坝体土和坝基土物理力学性质第三节枢纽区主要工程地质问题一、大坝病害现状及分析二、溢洪道三、放水设施第四节天然建筑材料第五节工程地质结论及整治措施建议附件：1、勘探平面布置图（1：1000） 1 张2、大坝工程地质剖面图（1：500） 2 张3、大坝渗透剖面图（1：500） 1 张4、溢洪道工程地质纵剖面图（1：500） 1 张5、钻孔柱状图（1：100） 3 张6、坝体土物理力学试验报告 1 份第一节绪言一、工程概述水库位于xx县xx境内，xx水系—拱桥沟上游，是一座以灌溉为主，兼防洪、场镇供水等综合利用的小（一）型水库，大坝距县城17公里。
集雨面积3.5km2，总库容128.83万m3，有效库容89万m3，死库容8.5万m3。
水库枢纽由大坝、溢洪道及放水设备三部分组成。
(一)、大坝大坝坝型为粘土心墙坝，坝轴线长度112.50m，坝顶高程477.00m，坝基高程449.00m，坝高28.00m，最大坝底宽度120.35m，坡内坡下部用块石护坡，外坡脚设堆石体，内坡块石护坡高度23.00m，外坡脚堆石体高12.06m。
(二)、溢洪道溢洪道位于大坝右端，与大坝紧连，为正堰开敞式溢洪道。
堰顶宽为15.0m，堰顶高程为474.10m。
堰后为收缩段、陡槽段，陡槽段宽7.0m，前端已开挖段总长为86.0m，均未进行衬护。
之后的陡槽段、消力池及排水渠均未修建。
(三)、放水设施放水设备位于大坝左岸，为涵卧管式取水，取水高程463.00m，采用平插式闸门控制，用5吨螺杆启闭机操作，进水孔口直径φ40厘米，涵管断面为宽0.65m，高0.77m，长为77.5m，设计放水流量为0.38m3/S。
(四)、枢纽工程存在的主要问题1、大坝该库大坝分两次建设，于1966年动工9月动工兴建，10月开始对大坝进行填筑，1967年12月，大坝填筑至高程467.00m时停工，当时筑坝高度为18.00m。
一、概述 (1)（一）工程规模 (1)（二）勘察目的和任务 (1)（三）依据的技术标准 (2)（四）勘察工作及完成工作量 (2)二、区域地质概况 (3)三、水库区工程地质条件 (4)四、坝址工程地质 (4)（一）地形地貌 (5)（二）地层岩性 (5)（三）地质构造 (6)（四）水文地质条件 (6)（五）坝基建基面选择 (7)（六）岩土物理力学性质及地质参数建议值 (7)五、天然建筑材料 (8)六、结论及建议 (9)附件：1、地层统计表（附表1）2、物理力学指标统计表（附表2）3、土工试验报告（附表3）4、岩芯照片5、综合地质图图（1张）6、工程地质剖面图（3张）一、概述（一）工程规模拟建横县西竹水库位于南宁市横县西竹坑村，距离横州镇约7km,交通十分便利。
水库集雨面积为7.99km2,设计总库容98万m3（暂定），是以居民供水和水产养殖为主兼顾农业灌溉的小（2）型水库。
水库枢纽建筑物设计由大坝、溢洪道、放水设施及管理房组成，水库大坝为土坝，溢洪道布置于大坝左侧的山体处，放水设施设计由放水塔及穿坝涵管组成。
（二）勘察目的和任务1、查明河床及两岸覆盖层的厚度、组成物质及分布情况；2、查明坝址区地层岩性、岩体完整程度及物理力学性质；3、查明坝址区地质构造和节理裂隙发育特征，查明断层破碎带、节理密集带的具体位置、产状、规模、充填物的性状和透水性；4、查明岩体风化带和卸荷带的厚度及其性状；5、查明边坡的稳定情况，对开挖边坡的处理提出建议；6、查明坝址区的水文地质条件，岩体透水性的分级、相对隔水层埋藏深度，提出防渗处理意见；7、查明泄流冲刷地段工程地质条件，评价泄流冲刷和雾化对坝基和岸坡稳定影响；8、对坝基岩体进行工程地质分类，提出各类岩体的物理力学参数，对坝基的综合工程地质条件进行评价。
(三)依据的技术标准本次勘察工作依据的技术标准有：1、工程勘察设计委托书、合同书；2、《水利水电工程地质勘察规范》(GB50487-2008)；3、《中小型水利水电工程地质勘察规范》(SL55-2005)；4、《水利水电工程钻探规程》(SL291-2003)；5、国家及地方有关建设工程勘察、设计及咨询管理法规和规章。
目录一、概述 (1)（一）工程规模 (1)（二）勘察目的和任务 (1)（三）依据的技术标准 (2)（四）勘察工作及完成工作量 (2)二、区域地质概况 (3)三、水库区工程地质条件 (4)四、坝址工程地质 (4)（一）地形地貌 (5)（二）地层岩性 (5)（三）地质构造 (6)（四）水文地质条件 (6)（五）坝基建基面选择 (7)（六）岩土物理力学性质及地质参数建议值 (7)五、天然建筑材料 (8)六、结论及建议 (9)附件：1、地层统计表（附表1）2、物理力学指标统计表（附表2）3、土工试验报告（附表3）4、岩芯照片5、综合地质图图（1张）6、工程地质剖面图（3张）一、概述（一）工程规模拟建横县西竹水库位于南宁市横县西竹坑村，距离横州镇约7km，交通十分便利。
水库集雨面积为7.99km2，设计总库容98万m3（暂定），是以居民供水和水产养殖为主兼顾农业灌溉的小(2)型水库。
水库枢纽建筑物设计由大坝、溢洪道、放水设施及管理房组成，水库大坝为土坝，溢洪道布置于大坝左侧的山体处，放水设施设计由放水塔及穿坝涵管组成。
（二）勘察目的和任务1、查明河床及两岸覆盖层的厚度、组成物质及分布情况；2、查明坝址区地层岩性、岩体完整程度及物理力学性质；3、查明坝址区地质构造和节理裂隙发育特征，查明断层破碎带、节理密集带的具体位置、产状、规模、充填物的性状和透水性；4、查明岩体风化带和卸荷带的厚度及其性状；5、查明边坡的稳定情况，对开挖边坡的处理提出建议；6、查明坝址区的水文地质条件，岩体透水性的分级、相对隔水层埋藏深度，提出防渗处理意见；7、查明泄流冲刷地段工程地质条件，评价泄流冲刷和雾化对坝基和岸坡稳定影响；8、对坝基岩体进行工程地质分类，提出各类岩体的物理力学参数，对坝基的综合工程地质条件进行评价。
（三）依据的技术标准本次勘察工作依据的技术标准有：1、工程勘察设计委托书、合同书；2、《水利水电工程地质勘察规范》(GB50487-2008)；3、《中小型水利水电工程地质勘察规范》(SL55-2005)；4、《水利水电工程钻探规程》(SL291-2003)；5、国家及地方有关建设工程勘察、设计及咨询管理法规和规章。
（四）勘察工作及完成工作量按照《中小型水利水电工程地质勘察规范》(SL55-2005)有关规定，工程勘察采用的工作方法包括工程地质测绘、钻探、原位测试、室内土工试验等；于2013年6月25日～7月5日进行外业勘察工作，7～11月进行内业资料整理，所完成的勘察工作量见表1。
表1 完成主要勘测工作量汇总表二、区域地质概况测区整体地势为北低南高，山顶高程200～840m，谷地高程126～250m，库水面宽阔，第四系复盖层较厚，植被发育，属中低山丘陵地形地貌。
测区地层较为简单，坝区、库区全部出露花岗岩（γ53）；第四系普遍发育，分布于河谷和山坡上，成因类型有冲洪积的砂砾层和砂质粘土层；有坡残积的粉质粘土层，第四系厚度一般在2～10m。
测区区域地质构造位于贵县幅（1:20万）的蒙圩～木锌断裂带之西南延部分和灵山幅（1:20万）的南乡以东地区褶皱、断裂带。
蒙圩～木锌断裂带之南延部分受华夏系构造的干扰而形成，其经过多次活动，形成地垒或地堑，其东北端与百合帚状旋卷构造交切，属压扭性断层。
一条走向北东东向、倾向北西西向、倾角 80度的逆断层从主坝、副坝南面通过，受其影响，副坝靠近水库一带岩层受挤压发生褶曲，形成一构造挤压破碎带，岩性为钙质细砂岩，已重新胶结。
南乡盆地以东地区褶皱、断裂构造比较复杂，褶皱轴向为北东向，测区出露北东向逆冲断层和北西向逆断层两组。
北东向断层组有一条从丰门江引洪渡槽下轴线通过，其产状：倾向南东110～165度，倾角75～80度，断层强烈硅化、褐铁矿化，但较破碎，切割下白垩统地层，属燕山晚期产物。
灵山为地震多发区，解放前后均有5级地震发生，震中离测区约30km，经衰减之后波及测区已变弱，影响不大。
横县历史上发生地震次数不少，震级均在3级以内，测区内未发现大于5级地震的构造背景，据广西地震烈度区划图(1:400万),本区地震基本烈度为Ⅵ度。
据《中国地震动参数区划图》（GB18306-2001）资料，防城区地震动峰值加速度为0.10g（基本烈度为Ⅵ度），反应谱特征周期为0.35s。
测区地下水类型主要有孔隙水和基岩裂隙水两大类：1.孔隙水是指第四系复盖层中砂砾、砂土中的地下水。
测区第四系的砂砾、砂土层较厚(2～8m)，含水量较为丰富。
有一定的静储量，但自流出地表较少，只有在较低洼的谷地出口才见到少量孔隙水出露。
2.基岩裂隙水，其含水岩组为花岗。
三、水库区工程地质条件库区从坝址至库尾回水长度约1.5km，为中低山丘陵地形地貌，库岸边坡很缓，坡度一般为5~35o，局部为35~50o。
库区内出露的地层全部为花岗岩（γ53）地层，表面一般为厚度2.00～8.00m残坡积砂质粘土层，下卧层为花岗岩，风化强烈，全风化层厚度大，一般厚度2.00～20.00m。
库区相对稳定，成库后可能产生一些小型滑坡及崩塌，但不影响库区正常蓄水。
库区内无深大断烈通过，库岸山体浑厚，无单薄山体及坝口，库岸岩土层为极微透水。
因此，库区内不存在向邻谷渗漏问题。
水库成库后不具备水库诱发地震问题。
拟建水库库区内均为林区，回水线范围内无城镇、居民点。
水库蓄水后不存在移民问题。
四、坝址工程地质（一）下坝址工程地质条件地形地貌坝址位于横县西竹村南面，为窄“U”字型山间凹口。
谷底地面标高为44～50m;山凹两侧山体为中低丘陵，山体高度100～150m,坡度为15～50°，植被茂盛，两岸山体稳定,没有滑坡、崩塌等不良物理地质作用,地形地貌稳定。
（二）地层岩性根据地质测绘及钻探揭露，坝址区分布主要地层有花岗岩（γ53）、残坡积层（Q edl）砂质粘土、粉质粘土、河床底部分布冲洪积（Q pal）中砂、粉质粘土。
1、中砂（Q pal）①为冲沟流水冲积物，呈褐黄色、灰褐色，松散，成分不均匀，局部含有机成分、木屑等杂质。
2、粉质粘土（Q pal）②呈黄色、褐黄色等，稍湿，土层稍密，呈可～硬塑状，土质较均匀，粘性一般，无摇振反应，干强度中等，分布河沟底部，分布厚度大于3.60～5.70m。
3、粉质粘土（Q edl）③呈黄色、褐黄色等，稍湿，土层稍密，呈可～硬塑状，土质较均匀，粘性一般，无摇振反应，河沟两岸，干强度中等，分布河沟两侧山体表面，为花岗岩残坡积层，分布厚度3.40～5.40m。
4、全风化层花岗岩（γ53）④灰色或黑、灰、白花斑状，稍湿，全风化，较密实，成分为石英、云母和花岗岩胶结物，分布厚度4.00～16.60m。
5、弱风化层花岗岩（γ53）⑤深灰色，岩石坚硬，岩石完整，岩心呈柱状，埋藏深度7.60～15.40m。
（三）地质构造坝址地质构造比较简单，未发现有断裂构造发育，无滑坡、崩塌、深冲沟等不良物理地质现象。
（四）水文地质条件1、地下水类型及埋藏条件场地地下水类型有第四系土层和全风化花岗岩中的孔隙水和弱风化花岗岩中裂隙水，由于第四系土层和全风化花岗岩属相对隔水层，弱风化花岗岩的补给条件较差，因此，场地地下水储量贫乏，水文地质条件简单。
2、岩土透水性现场勘探进行了钻孔注水试验，场地岩土层渗透系数为8.6×10-6～2.20×10-4cm/s，可见，坝基、坝肩岩土层属弱透水层，隔水性较好。
3、地下水腐蚀性评价通过现场取钻孔地下水水样进行室内腐蚀性分析，根据《水利水电工程地质勘察规范》（GB50487-2008）附录L中表L.0.2之规定，现场地表水、地下水的腐蚀性评价见下表。
表2 地表水、地下水腐蚀性评价表（五）坝基建基面选择根据坝轴线地层分布情况，表土成分复杂，结构松散，必须清除。
粉质粘土②、粉质粘土③、全风化花岗岩及弱风化花岗岩成分稳定，结构密实，透水性弱，是均质土坝理想的坝基，可以作为均质土坝坝基建基面。
（六）岩土物理力学性质及地质参数建议值本次勘察除进行现场注水试验外，还取原状土样进行室内土工试验。
根据试验结果结合类似工程经验，提出岩土物理力学参数建议值见表3。
表3 岩土物理力学参数建议值表五、天然建筑材料1、砂砾石料可在横县沿郁江沿岸砂场购买，砂砾含泥少，质量合格，储量满足设计要求，运距约3km；亦可以用人工骨料代替。
2、石料需要到那阳镇购买，石料成分为中厚层灰岩，岩质坚硬，是当地主要建筑石料场。
储量丰富，开采方便，交通便利，运距在20km内。
3、土料填坝用土料位于左坝肩下游侧山腰地块，现为耕地、林地，表层为约0.50m的腐质土，下部为粉质粘土或含砂粉质粘土，可采挖厚度大于10.0m。
经取料场土料进行室内击实、颗分试验成果为：IP=15.4，粒径小于0.074mm 的含量=61.2%，满足均质土坝土料质量要求。
其最优含水量为12.9%，最大干密度为1.69g/cm3。
可见，质量满足均质土坝要求，储量能满足工程需要，运距1.0km内。
六、结论及建议1、工程区及附近无活动性断裂构造，区域稳定性好。
2、根据GB18306-2001《中国地震动参数区划图》，本工程地震动峰值加速度为0.10g，地震动反映谱特征周期为0.35s。
3、库区两岸山体雄厚，成库条件好，无库区渗漏、无规模较大的滑坡、塌岸等不良物理地质现象，无重要城镇和农田浸没问题，水库淤积问题小。
4、坝址处土层密实，力学强度较高，土层透水性弱，满足均质土坝坝基稳定、强度、防渗等要求。
5、天然建筑材料中除土料可就地取材外，砂砾料、石料要到临近购买，砂砾料可用石灰岩块石进行加工替代。
