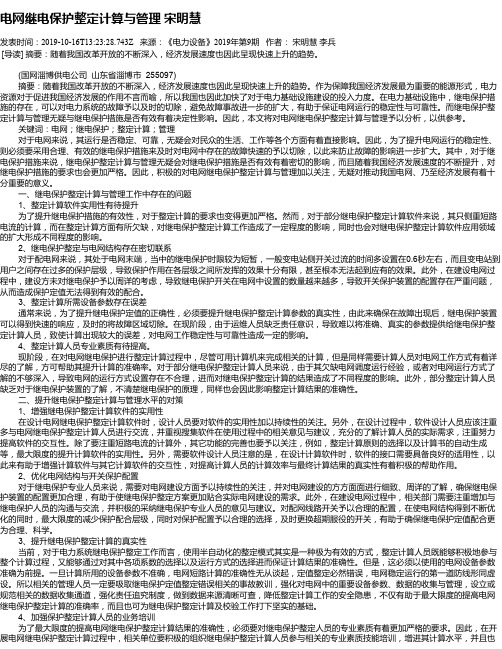

电网继电保护整定计算与管理宋明慧发表时间：2019-10-16T13:23:28.743Z 来源：《电力设备》2019年第9期作者：宋明慧李兵[导读] 摘要：随着我国改革开放的不断深入，经济发展速度也因此呈现快速上升的趋势。
(国网淄博供电公司山东省淄博市 255097)摘要：随着我国改革开放的不断深入，经济发展速度也因此呈现快速上升的趋势。
作为保障我国经济发展最为重要的能源形式，电力资源对于促进我国经济发展的作用不言而喻，所以我国也因此加快了对于电力基础设施建设的投入力度。
在电力基础设施中，继电保护措施的存在，可以对电力系统的故障予以及时的切除，避免故障事故进一步的扩大，有助于保证电网运行的稳定性与可靠性。
而继电保护整定计算与管理无疑与继电保护措施是否有效有着决定性影响。
因此，本文将对电网继电保护整定计算与管理予以分析，以供参考。
关键词：电网；继电保护；整定计算；管理对于电网来说，其运行是否稳定、可靠，无疑会对民众的生活、工作等各个方面有着直接影响。
因此，为了提升电网运行的稳定性、则必须要采用合理、有效的继电保护措施来及时对电网中存在的故障快速的予以切除，以此来防止故障的影响进一步扩大。
其中，对于继电保护措施来说，继电保护整定计算与管理无疑会对继电保护措施是否有效有着密切的影响，而且随着我国经济发展速度的不断提升，对继电保护措施的要求也会更加严格。
因此，积极的对电网继电保护整定计算与管理加以关注，无疑对推动我国电网、乃至经济发展有着十分重要的意义。
一、继电保护整定计算与管理工作中存在的问题1、整定计算软件实用性有待提升为了提升继电保护措施的有效性，对于整定计算的要求也变得更加严格。
然而，对于部分继电保护整定计算软件来说，其只侧重短路电流的计算，而在整定计算方面有所欠缺，对继电保护整定计算工作造成了一定程度的影响，同时也会对继电保护整定计算软件应用领域的扩大形成不同程度的影响。
2、继电保护整定与电网结构存在密切联系对于配电网来说，其处于电网末端，当中的继电保护时限较为短暂，一般变电站侧开关过流的时间多设置在0.6秒左右，而且变电站到用户之间存在过多的保护层级，导致保护作用在各层级之间所发挥的效果十分有限，甚至根本无法起到应有的效果。
论电力系统继电保护整定计算中的问题发布时间：2021-12-15T01:56:48.052Z 来源：《科学与技术》2021年7月20期作者：陈治英[导读] 近些年来，市场经济实现深化发展，人们日常工作生活针对电量提出更多要求，电网的可持续稳定运行占据有十分关键的应用地位，重要性不容忽视陈治英国网重庆电力公司江津区供电分公司重庆 402260摘要：近些年来，市场经济实现深化发展，人们日常工作生活针对电量提出更多要求，电网的可持续稳定运行占据有十分关键的应用地位，重要性不容忽视。
继电保护的作用是在电力系统的某一地区发生故障时，处于该地区的继电保护装置发生触动，断开该地区的供电系统装置，保护电力系统中其他供电机制能够正常工作，并可以快速对其进行系统维修工作。
该装置在电力系统中的位置非常重要。
若电力系统中的某一位置发生故障造成该系统无法正常工作，通过电网系统将具体的位置发送至系统中心，专业人员手动切除继续运行的系统，极有可能造成其他电气设备问题。
关键词：继电保护；整定计算；问题；对策1继电保护相关内容概述1.1要求为实现电网高效安全运行，则要求继电保护必须具备较高速动性以及选择性、可靠性以及灵敏性。
具体来说，速动性主要指的是，一旦故障形成则能够将设备及时快速地切除，进而将电气设备发生损坏的程度控制在最小范围内，减缓事态扩大化发展态势；选择性则是指基于继电保护装置的应用，在其有效保护之下，使得停电范围得以尽可能缩小，旨在确保电网运作不存在故障部位；可靠性是指若是故障形成，一旦发生，继电保护装置则能够快速做出正确动作，若处在无需动作的状态则可以合理拒绝动作要求，如此一来，错误动作的形成则被制约；灵敏性指的是，不管是处在何种电力网络运行模式下，所使用的继电保护装置均可准确快速地做出相应动作。
1.2原理第一，一侧反应电气量，在此基础上的继电保护一般运用的是分段形式，如果电网反应电流逐步增加，那么电流保护会被启动并实施作业，若是反应电压处在降低进程当中，则会采取有效的低电压保护措施，譬如说零序电流保护以及距离保护等。
浅谈继电保护整定计算方式及计算机应用摘要：随着电子行业的不断发展，继电保护原理更加趋于完善，继电保护整定计算方式作为核心技术支撑，得到了海内外研究人员的广泛关注。
为了适应电力系统继电保护的发展需要，从事继电保护整定计算的工作人员应对现有的继电保护方式进行了解，又要通过不断的学习，使自己在具备扎实的继电保护理论知识的同时，掌握新的计算机应用技术，从而应对未来继电保护的种种挑战。
关键词：继电保护；计算方式；计算机1 继电保护整定计算方式1.1 全人工继电保护整定计算继电保护整定计算的早期方式采用全人工计算，通过对故障电流的检测分析，计算出当前电路系统需要的保护定值，整个过程全部靠人员手工计算完成。
为了简化计算过程，计算人员采取假设电路短路的方式进行计算，也就是对需要整定的各类短路电流进行预先假设，并对其进行Y/Δ变换，将计算得到的电流值进行整定。
但是这种方法，就要求工作人员有较强的计算能力，同时还要对整个电路系统较为熟悉。
随着电网结构性升级和机组的数量不断激增，单纯依靠人工计算，会导致该计算过程效率低下、准确率降低，而且如此巨大的人工计算量，实现起来也较为困难。
1.2 半人工继电保护整定计算随着电子技术的不断发展，电网系统的复杂程度越来越高，人工计算的整定速度和正确率无法再满足当前电网互联的需求。
为了解决这一难题，此领域的专家学者采用计算机进行短路电流的计算，但是对于一些复杂问题，诸如各个装置之间的配合，以及内部各功能模块单位之间的配合，仍然需要人工计算，因此该阶段继电保护整定计算方式称为半人工方式，即计算机负责简单的短路电流的计算过程，对于过程复杂的定值计算部分和配合系数的选择，仍通过人工计算。
这种计算方式虽然在一定程度上减少了人工计算的工作量，但是对于整定计算工作的全自动化仍然处于过渡阶段。
1.3 全计算机继电保护整定计算随着电力系统的运行自动化，而继电保护计算也随之更为成熟，为了进一步提高工作效率，电力工作者设计了全计算机的整定计算系统，即整定计算过程中的定值计算部分、短路电流计算部分以及配合系数选取部分全部交由计算机来完成，对复杂电网的计算，需要按照一定的规则进行融合计算，在满足系统要求的基础上充分发挥保护装置的效能。

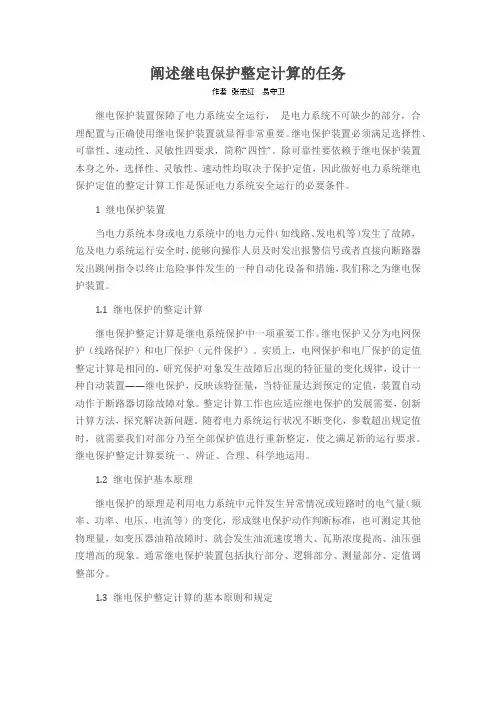

阐述继电保护整定计算的任务继电保护装置保障了电力系统安全运行，是电力系统不可缺少的部分，合理配置与正确使用继电保护装置就显得非常重要。
继电保护装置必须满足选择性、可靠性、速动性、灵敏性四要求，简称“四性”。
除可靠性要依赖于继电保护装置本身之外，选择性、灵敏性、速动性均取决于保护定值，因此做好电力系统继电保护定值的整定计算工作是保证电力系统安全运行的必要条件。
1 继电保护装置当电力系统本身或电力系统中的电力元件（如线路、发电机等）发生了故障，危及电力系统运行安全时，能够向操作人员及时发出报警信号或者直接向断路器发出跳闸指令以终止危险事件发生的一种自动化设备和措施，我们称之为继电保护装置。
1.1 继电保护的整定计算继电保护整定计算是继电系统保护中一项重要工作。
继电保护又分为电网保护（线路保护）和电厂保护（元件保护）。
实质上，电网保护和电厂保护的定值整定计算是相同的，研究保护对象发生故障后出现的特征量的变化规律，设计一种自动装置——继电保护，反映该特征量，当特征量达到预定的定值，装置自动动作于断路器切除故障对象。
整定计算工作也应适应继电保护的发展需要，创新计算方法，探究解决新问题。
随着电力系统运行状况不断变化，参数超出规定值时，就需要我们对部分乃至全部保护值进行重新整定，使之满足新的运行要求。
继电保护整定计算要统一、辨证、合理、科学地运用。
1.2 继电保护基本原理继电保护的原理是利用电力系统中元件发生异常情况或短路时的电气量（频率、功率、电压、电流等）的变化，形成继电保护动作判断标准，也可测定其他物理量，如变压器油箱故障时，就会发生油流速度增大、瓦斯浓度提高、油压强度增高的现象。
通常继电保护装置包括执行部分、逻辑部分、测量部分、定值调整部分。
1.3 继电保护整定计算的基本原则和规定继电保护整定计算应以正常运行方式为依据。
继电保护整定计算工作不能独立于继电保护之外，必须满足“四性”的要求。
对于超过220kV电压的电网线路继电保护多采取近后备原则。
浅谈继电保护整定计算方式及计算机应用继电保护是电力系统中保护设备的一种重要手段，用于在电力系统发生故障时，快速切除故障点，保护设备和线路的安全运行。
继电保护整定计算方式及计算机应用是现代电力系统中的一项关键技术，本文将对这一技术进行浅谈。
继电保护整定计算方式是指根据电力系统的运行状态和故障类型，确定继电保护所需的参数和整定值。
整定计算方式可以分为经验法和解析法两种。
经验法是一种经过实践和总结得到的整定方法，它基于过去类似的故障经验和工程经验。
这种方法的优点是简单易行，适用范围广，但缺点是不够准确，容易出现误动和漏动的情况。
常见的经验法有平衡条件法、等值无功电流法和电气距离法等。
解析法是一种基于电力系统的数学模型和电路理论，通过解方程组得到保护参数和整定值的方法。
这种方法的优点是准确可靠，适应能力强，但缺点是计算复杂，需要大量的数据和计算工作。
常见的解析方法有感应电流相合法、整定准则法和权重法等。
在实际应用中，计算机的使用可以极大地提高整定计算的效率和准确性。
计算机应用可以分为两个方面：计算软件和计算硬件。
计算软件是指通过编写相应的算法和程序，将整定计算过程实现在计算机上。
利用计算机进行整定计算，可以大大缩短计算时间，减少计算误差，并且可以方便地修改参数和整定值，提高工作效率和准确性。
常见的整定计算软件有PowerFactory、PSSE和ETAP 等。
计算硬件是指利用计算机硬件设备进行整定计算的方法。
计算硬件可以是个人电脑、服务器、工作站等，也可以是专用的计算设备。
通过将整定计算任务分配给计算机硬件进行计算，可以实现大规模、高速的计算，满足复杂电力系统的整定计算需求。
继电保护整定计算方式及计算机应用是电力系统保护领域的重要技术，通过选择合适的计算方法和利用计算机进行整定计算，可以提高整定的准确性和效率，保证电力系统的安全可靠运行。

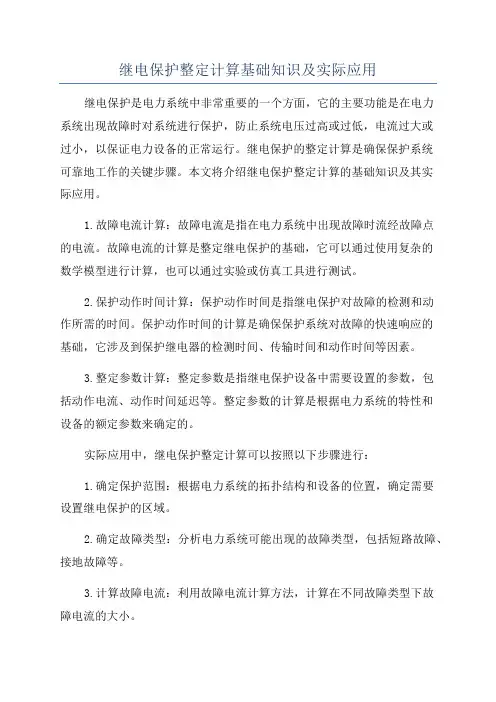

继电保护整定计算基础知识及实际应用继电保护是电力系统中非常重要的一个方面，它的主要功能是在电力系统出现故障时对系统进行保护，防止系统电压过高或过低，电流过大或过小，以保证电力设备的正常运行。
继电保护的整定计算是确保保护系统可靠地工作的关键步骤。
本文将介绍继电保护整定计算的基础知识及其实际应用。
1.故障电流计算：故障电流是指在电力系统中出现故障时流经故障点的电流。
故障电流的计算是整定继电保护的基础，它可以通过使用复杂的数学模型进行计算，也可以通过实验或仿真工具进行测试。
2.保护动作时间计算：保护动作时间是指继电保护对故障的检测和动作所需的时间。
保护动作时间的计算是确保保护系统对故障的快速响应的基础，它涉及到保护继电器的检测时间、传输时间和动作时间等因素。
3.整定参数计算：整定参数是指继电保护设备中需要设置的参数，包括动作电流、动作时间延迟等。
整定参数的计算是根据电力系统的特性和设备的额定参数来确定的。
实际应用中，继电保护整定计算可以按照以下步骤进行：1.确定保护范围：根据电力系统的拓扑结构和设备的位置，确定需要设置继电保护的区域。
2.确定故障类型：分析电力系统可能出现的故障类型，包括短路故障、接地故障等。
3.计算故障电流：利用故障电流计算方法，计算在不同故障类型下故障电流的大小。
4.选择保护装置：根据电力系统的额定参数和故障电流的计算结果，选择合适的继电保护装置。
5.计算保护动作时间：根据保护装置的特点和继电保护系统的传输延迟，计算保护动作时间。
6.确定整定参数：根据电力系统的要求和保护装置的性能，确定整定参数，包括动作电流、动作时间延迟等。
7.验证整定参数：通过实际测试或仿真工具进行验证，确保整定参数的准确性和可靠性。
继电保护整定计算的实际应用非常广泛，它可以保护电力系统的各种设备，包括发电机、变压器、输电线路等。
在电力系统的规划、设计和运行中，继电保护整定计算是确保电力系统安全可靠运行的必要步骤。
浅谈继电保护整定计算方式及计算机应用
继电保护整定计算是电力系统保护工作中的一项重要工作，在电力系统运行中，继电保护起着非常关键的作用。
继电保护整定的目的是为了保证电力系统的安全稳定运行，同时提高电力系统的抗干扰能力。
本文将对继电保护整定计算方式及计算机应用进行浅谈。
1.基本原则
继电保护整定计算的基本原则是基于电力系统的典型故障模式，按照合理的评估方法来确定保护发生故障时的保护所需的保护动作时间。
2.确定故障点
在继电保护整定计算时，首先需要确定电力系统发生故障的位置和发生故障的类型，这是计算中非常重要的一步。
确定故障点后，即可进入继电保护整定计算的下一步。
3.整定动作时间
继电保护整定计算中的动作时间是保护设备从故障发生时到保护动作的时间。
这个时间一般根据电力系统的负荷、电流和电压等参数来进行计算。
对于不同的保护设备，其计算方法会有所不同。
二、计算机应用
随着信息技术的发展，计算机在电力系统保护工作中的应用越来越广泛。
继电保护整定计算也可以利用计算机进行自动化计算。
这种方法不仅可以提高整定计算的速度，还可以提高计算的精度和可靠性。
常用的继电保护整定计算软件有DIGSI、CID等软件，这些软件均具有良好的计算、图形化等功能，并且可以根据电力系统的实际情况进行定制化。
继电保护整定计算软件的应用可以大大提高整定计算的效率和精度，不仅可以提高电力系统的保护性能，还可以节约工程时间和成本。
此外，一些大型电力系统，因其复杂度和规模的特殊性，其整定计算需要借助计算机进行大规模计算，否则仅靠手工计算就会非常困难。
三、总结。
电力系统继电保护整定计算与应用实例1. 什么是电力系统继电保护？电力系统继电保护是指在电力系统中，利用继电保护装置对电力设备进行保护的一种技术手段。
它的作用是在电力系统发生故障时，及时切除故障部分，保护电力设备和电力系统的安全运行。
继电保护系统通常由保护装置、CT（电流互感器）和PT（电压互感器）等组成，通过对电流、电压等参数的监测和比较，实现对电力设备的保护。
2. 电力系统继电保护整定计算的重要性继电保护系统的整定是指根据电力系统的特点和工况，确定继电保护装置的动作特性和动作参数。
正确的整定可以保证继电保护系统对电力设备进行可靠的保护，同时还要尽可能减少误动作。
继电保护整定计算是电力系统运行和管理中非常重要的一环。
3. 继电保护整定计算的深入探讨（1）继电保护整定参数的选择在进行继电保护整定计算时，需要选择合适的动作特性和动作参数。
对于过载保护，需要合理选择动作时间和电流设置值；对于短路保护，需要确定动作时间和相间距离设置值等。
这些参数的选择要根据电力系统的特点、设备的额定参数和运行情况等因素综合考虑。
（2）继电保护整定计算的方法常见的继电保护整定计算方法包括经验法、计算法和试验法等。
其中，计算法是指通过对电力系统进行分析和计算，确定继电保护装置的整定参数。
这种方法相对较为科学和准确，但也需要有一定的专业知识和技术支持。
（3）继电保护整定计算的应用实例以某变电站的继电保护整定计算为例，该变电站是一座110kV变电站，主要负荷为工业和居民用电。
在进行继电保护整定计算时，首先对该变电站的电力系统进行了详细的分析和计算，包括各种故障情况的仿真试验等。
根据计算结果和实际情况，确定了继电保护装置的整定参数，保证了该变电站的电力设备能够得到可靠保护。
4. 总结与展望继电保护整定计算是电力系统运行中不可或缺的一部分，它的正确与否直接关系到电力设备的安全运行。
未来随着电力系统的发展和技术的进步，继电保护整定计算也将面临新的挑战和机遇。
探讨继电保护整定计算系统的应用及其发展作者：丁正芳来源：《科技与企业》2014年第01期【摘要】随着城市电网的不断扩张，电厂电力系统的压力越发明显。
继电保护是整个电力系统的关键所在，其整定计算更是维持电力系统的基础。
当前的继电保护整定计算系统已经不能满足电厂电力系统的发展需求，所以发展新型的继电保护整定计算系统意义重大。
本文主要从组成、应用及其发展等几个方面来介绍继电保护整定计算系统的实际应用情况和发展前景。
【关键词】继电保护；整定计算系统；应用；发展1、引言随着我国城市化的发展，城市用电量日趋增大。
随之而来的就是城市整体电网的扩张，这就对电厂的电力系统安全、稳定的运营提出了更高的要求。
继电保护是电厂整个电力系统运行的基础，其整定计算更是直接关系到电厂运营与电力输送的稳定性和安全性。
由于电厂的电力系统的继电保护装置繁多，这就直接增加了了继电保护整定计算的工作量以及繁杂程度。
传统计算一般采用手工计算，需要具有优秀的专业素质和良好的计算能力的工作人员进行专门的计算。
大量的计算工作很容易出现人为误差，大大的影响着继电保护整定计算的可靠性和准确性，从而影响到电力系统运行的稳定性。
现阶段为了解决这个问题，国内外开发了大量的继电保护整定计算软件。
这类软件系统的推广使用在很大程度上提高了计算的自动化和精准度。
近几年，相关技术的发展为新型继电保护整定计算系统的研发奠定了坚实的技术基础。
2、常见整定计算系统的组成当前阶段，市场上推广使用的继电保护整定计算系统大多包括四个主要部分。
（1）图形建模部分。
主要实现人机交互模块，来支持相关的建模工作。
同时，方便操作人员进行拓扑分析以及数据交换工作。
（2）整定计算部分。
整定计算是系统的重中之重，主要是系统调用自带的函数来完成计算工作，并根据数据库的整定规则进行相关设备的保护设置。
（3）故障计算部分。
继电保护中的故障计算是指电力系统的短路故障，这部分主要用于短路电流的计算。
（4）数据管理部分。
