电力系统的继电保护是保障电力系统安全稳定运行的重要保障，而继电保护整定计算又是继电保护的核心。
在本文中，我将深入探讨电力系统继电保护整定计算的原则，从简到繁地介绍这一复杂而重要的主题。
一、继电保护整定计算的概念继电保护整定计算是指根据电力系统的特点和运行状态，合理确定继电保护的各项参数，包括保护动作时间、动作电流等。
继电保护整定计算的目的是保证在电力系统发生故障时，继电保护能够快速准确地动作，切断故障电路，保护电力设备和人员的安全。
二、继电保护整定计算的原则1. 灵敏度原则继电保护整定计算的首要原则是灵敏度原则。
继电保护必须具有足够的灵敏度，能够对电力系统故障做出及时反应，确保故障得以隔离，从而最大限度地减小对系统和设备的损害。
2. 可靠性原则继电保护的可靠性是继电保护整定计算的另一个重要原则。
整定参数必须能够确保在正常运行、异常工况和受到外部干扰等情况下，依然能够准确可靠地动作，保证系统的安全稳定运行。
3. 协调性原则在复杂的电力系统中，不同继电保护之间需要相互协调，避免误动作和漏动作，确保故障得以隔离，同时又不影响系统的正常运行。
继电保护整定计算的原则之一就是协调性原则，确保各种继电保护之间能够协调动作，形成保护层级。
4. 经济性原则在进行继电保护整定计算时，还要考虑经济性原则。
即在保证继电保护可靠、灵敏和协调的前提下，尽量减小继电保护的成本，包括设备成本、运行维护成本等。
三、继电保护整定计算的方法1. 试验法对于新建的电力系统或设备，可以通过现场试验的方法来进行继电保护的整定计算。
在实际运行中，根据试验结果来对继电保护的整定参数进行调整。
2. 经验法在实际运行中，积累了大量的继电保护整定经验。
通过对历史故障数据的分析和总结，可以形成一定的经验公式或规则，用于继电保护整定计算。
3. 数学分析法随着电力系统的复杂性和继电保护技术的不断发展，数学分析法在继电保护整定计算中的应用越来越广泛。
通过建立电力系统的数学模型，进行仿真和计算，可以更精确地确定继电保护的整定参数。

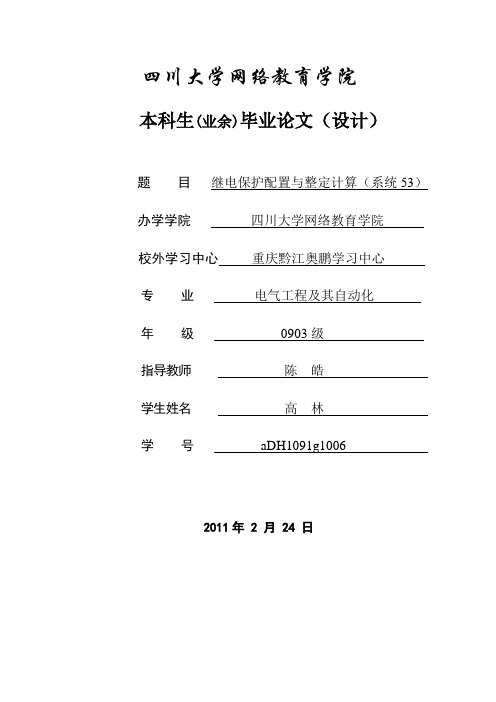

四川大学网络教育学院本科生(业余)毕业论文（设计）题目继电保护配置与整定计算（系统53）办学学院四川大学网络教育学院校外学习中心重庆黔江奥鹏学习中心专业电气工程及其自动化年级0903级指导教师陈皓学生姓名高林学号aDH1091g10062011年 2 月 24 日继电保护配置与整定计算（系统53）学生：高林指导教师：陈皓摘要本设计阐述了电力系统继电保护配置与整定计算的完整过程。
首先，对所给系统进行了互感器配置，然后对元件参数进行计算，在此基础上，通过软件，对所选短路点进行了短路电流进行计算。
最后完成了继电保护的配置与整定计算。
包括发电机（发电机-变压器组）保护，压器保护，110kV线路保护以及110kV母线保护配置与整定计算。
此外，线路均配置三相重合闸，计算出保护的整定值和保护的动作时限。
关键词：继电保护；短路；配置；整定the Relay Protection Configuration and Setting Calculation(system 53)Student: Gao_lin Supervisor：Chen_haoAbstractThis design expatiated power system protection configuration and setting calculation of complete process. First of all, of the system configuration, and then to element transformer parameters, calculation, on this basis, through software, to the selected short-circuit point in short-circuit current calculation. Finally completed the protection configuration and setting calculation. Including generator (generator - transformer group) protection, pressure gauges protection, 110 kv line protection and 110 kv busbar protection configuration and setting calculation. In addition, the line is provided for three pictures close brake, and calculates the protection setting value and protection of the action of time.Keywords： relay protection；short-circuit；allocate；set目录第一章互感器的配置 (1)1.1发电机 (1)1.2变压器 (2)1.3线路 (8)1.4母线 (8)第二章等值参数计算 (9)第三章短路电流计算 (14)3.1最大方式下的短路电流计算 (14)3.2最小方式下的短路电流计算 (21)第四章保护的配置与整定 (30)4.1发电机的保护 (30)4.2变压器的保护 (34)4.3 110kV线路的保护 (38)4.4母线的保护 (52)4.5整定计算成果 (54)附录保护配置图 (56)致谢 (57)参考资料 (58)第一章 互感器的配置1.1发电机（1） 发电机（型号：TS300/110-10）额定功率P GN ＝28MW ，额定电压U GN ＝10.5kV ，额定电流I GN ＝1815A ，额定功率因数ϕcos GN ＝0.85。
摘要电力是现代煤矿企业生产所需的主要能源，煤矿企业中的绝大多数生产机械都直接或间接地以电力为动力源，电力系统可靠、安全、经济、合理地运行对煤矿企业至关重要。
煤矿电网是电力系统的一个重要组成部分，它是联系电力系统与煤矿用电设备的桥梁，由于以电缆供电为主，具有负荷集中、电气设备运行环境恶劣、供电可靠性要求高等特点，其继电保护计算与系统电网和普通电力用户相比有一些特殊的地方。
随着煤矿井下生产对供电可靠性的要求越来越高，各煤矿企业对井下继电保护整定的工作日益重视，越发认识到制定一套适合于煤矿井下生产实际情况的继电保护整定规范的必要性与重要性。
目前煤矿电气技术员进行此项工作时普遍采用手工故障计算和人工整定计算的方法，因此对继电保护整定计算的手工计算作一些总结是有一定的意义的。
本文主要针对赵家寨煤矿井下供电系统现状、特点，提出一些有针对性的继电保护方面的看法及整定计算方法，以供探讨。
关键词：煤矿；电网; 继电保护；电力abstractElectric power is required by the modern mine enterprise production primary energy, machinery for coal mine enterprises in the vast majority of production is directly or indirectly to electricity as a power source, power system reliability, security, economic and rational operation of coal mining enterprises is essential.Coal mine electric network is an important part of power system, it is a bridge link between power system and electric equipment in coal mines, due mainly to cable power supply, load set run the appalling conditions, power supply, electrical equipment and high reliability requirements, system for relay protection calculation and its power network and compared to ordinary electricity user has some special place. As the demand for reliability of power supply in coal mine production increasing, underground in the coal mines of relay protection setting pay increasing attention to more awareness to develop a suitable for underground coal mine production realities of the necessity and importance of relay protection setting norms.Currently coal mine electrical technician carrying out the work commonly adopted method of fault calculation and manual setting by hand, so the manual calculation of relay protection setting calculation for summary of some significance. This article mainly for Zhao jiazhai coal mine power supply system status, characteristics and made a number of targeted view of relay protection and its setting calculation method, for discussion.Keywords：coal mine; electrified wire netting; relaying protection; power目录1 绪论 (1)1.1 赵家寨煤矿简介 (1)1.2 本课题的目的与意义 (1)1.3 矿井供电系统要求 (3)1.4 定值整定计算的基本原则 (4)2 赵家寨煤矿供电概况 (6)3 短路电流的计算 (7)3.1 概述 (7)3.2 短路的原因、种类及危害 (7)3.1 高压供电系统短路电流的计算 (9)3.1.1 短路电流变化过程分析 (9)3.1.2 短路回路中元件阻抗的计算 (9)3.1.3 短路电流的计算 (11)3.2 井下低压网络短路电流计算方法 (11)4 井下供电系统短路电流计算 (14)5 井下中央变电所计算校验 (16)5.1 D2点短路整定 (16)5.2 中央变电所3#柜(11采区变电所1回路) (18)5.3 中央变电所4#柜(11轨道1车场3车场电源) (19)5.4 中央变电所5#柜(中央泵房水泵1#水泵电源) (20)5.5 中央变电所14#柜(中央变电所高爆总电源) (20)5.6 中央变电所21#柜(西大巷风机专变) (21)5.7 中央变电所22#柜(12采区变电所Ⅱ回路) (22)5.8 中央变电所26#柜(强力胶带机Ⅱ回路) (23)5.9 中央变电所29#柜(所内3#变压器) (23)5.10 中央变电所30#柜(11采区变电所Ⅱ回路) (24)5.11 中央变电所31#柜(所内2#变压器) (25)5.12 中央变电所32#柜(西大巷配电点电源) (26)5.13 中央变电所34#高爆开关(31变电所电源) (26)5.14 中央变电所35#高爆开关(所内1#变压器) (27)6 11采区变电所计算校验 (29)6.1 1#、10#、19#高压真空馈电开关整定 (30)6.2 11采区变电所4#高压开关 (30)6.3 11采区变电所5#高压开关 (31)6.4 11采区变电所6#高压开关 (32)6.5 11采区变电所7#高压开关 (33)6.6 11采区变电所8#高压开关 (34)6.7 11采区变电所9#高压开关 (35)6.8 11采区变电所11#高压开关 (35)6.9 11采区变电所12#高爆开关 (37)6.10 11采区变电所15#高爆 (37)6.11 11采区变电所16#高爆 (38)6.12 11采区变电所17#高爆开关 (39)6.13 11采区变电所18#高压开关 (40)7 12采区变电所计算校验 (42)7.1 12采区变电所1#高爆开关(Ⅰ段进线) (42)7.2 12采区变电所2#高爆开关(12204工作面电源) (43)7.3 12采区变电所3#高爆开关(风井底变电所Ⅰ回路) (43)7.4 12采区变电所4#高爆开关(12采区变电所4#风机专变) (44)7.5 12采区变电所5#高爆开关(12采区变电所3#动力变压器) (45)7.6 12采区变电所10#高压开关 (45)7.7 12采区变电所15#高爆开关(12采区变电所Ⅱ回路) (46)8 风井变电所计算校验 (48)8.1 风井、泵房变电所母线短路容量计算： (48)8.2 风井、泵房变电所5#、6#高压真空电磁启动开关 (48)8.3 风井底变电所12#高压真空电磁启动开关 (50)8.4 风井泵房2#高爆开关： (51)9 总结 (53)致谢 (54)参考文献 (55)附录A (56)1 绪论1.1 赵家寨煤矿简介赵家寨煤矿(河南省新郑煤电公司)是河南省“十五”、“十一五”重点建设项目，由郑煤集团、神火集团、河南省煤田地质局共同出资建设的一座设计年产300万吨的现代化矿井。
论述继电保护整定计算及定值管理摘要：继电保护装置对于整个电力系统的稳定运行以及被保护的电气设备都是重要的。
电网要求继电保护有可靠性、选择性、快速性和灵敏性四项基本性能，需要整定人员针对不同的使用条件，分别进行协调。
选择合理的保护方式和正确地进行整定计算，对电力系统继电保护装置的可靠运行具有十分重要的作用。
在组成电力系统的各部分中，输配电线运行条件恶劣，发生事故的几率要比其他设备高得多，它们的继电保护装置更为重要，本文旨在根据当前继电保护技术的发展情况，从继电保护配置、运行管理水平、动作可靠性及快速动作率上，对于常用保护装置的各项定值如何整定，才能使保护的动作行为更符合电网的安全运行需要等问题，进行了一些探讨和分析。
关键词：输电线路；继电保护；整定计算1 电网继电保护定值计算的概述电网继电保护定值计算是指电网系统发生一定的变化之后，其系统中的各个线路的继电保护定值都能适应这种变化，可以看出继电保护定值的计算以及相关的管理之中的自适应理论以及相关技术的主要特点有：继电保护定值的计算既不同于各种专家的系统，也不同于那些传统的自适应保护系统，主要是通过离线的计算以及相关的管理，以此来维持整个电网系统的完整性；其主要的目的是为了保证整个电网所有的继电保护元件定值的准确性以及完整性，使其能够很好的适应现阶段随着电网系统网络的不断发展而造成的保护定值的变更。
电网系统中继电保护整定值的计算方法主要有：（1）电流速断保护。
按躲过线路上配电变压器二次侧最大短路电流整定。
实际计算时，可按距保护安装处较近的线路最大变压器低压侧故障整定。
当保护安装处变电所主变过流保护为一般过流保护时，线路速断定值与主变过流定值相配合。
（2）过电流保护。
按躲过线路最大负荷电流整定。
此方法应考虑负荷的自启动系数、保护可靠系数及继电器的返回系数。
为了计算方便，将此三项合并为综合系数。
微机保护可根据其提供的技术参数选择。
按照线路上躲过配变的励磁涌流来进行整定。
电力变压器继电保护设计(设计) 学位论文无需修改。
正文电力变压器是电力系统中十分重要的供电元件。
为了保证供电的可靠性和系统正常运行，必须根据其容量的大小、电压的高低和重要程度设置相应的继电保护装置。
本设计结合电力变压器运行中的故障，分析了电力变压器纵联差动保护、瓦斯保护及过电流保护等继电保护装置的配置原则和设计方案。
电力变压器的纵联差动保护是一种常见的继电保护装置。
其基本原理是将变压器的高压侧和低压侧的电流进行比较，当两侧电流差值超过设定值时，继电器动作，切断变压器的电源，从而保护变压器。
在配置纵联差动保护时，应根据变压器的容量和结构特点确定保护区域和保护范围，同时还要考虑保护装置的灵敏度和可靠性。
瓦斯保护是针对油浸式变压器的一种继电保护装置。
其原理是通过检测变压器油中的瓦斯浓度，当瓦斯浓度超过设定值时，继电器动作，切断变压器的电源，从而避免变压器发生火灾或爆炸。
在配置瓦斯保护时，应根据变压器的容量和使用环境确定瓦斯浓度的警戒值和动作值，以保证保护装置的准确性和可靠性。
过电流保护是一种常见的继电保护装置，可以用于保护电力变压器和电力系统中其他设备。
其原理是通过检测电流的大小和时间，当电流超过设定值和时间时，继电器动作，切断电源，从而保护设备。
在配置过电流保护时，应根据设备的额定电流和使用环境确定保护装置的额定电流和动作时间，以保证保护装置的准确性和可靠性。
综上所述，电力变压器的继电保护装置是保障电力系统正常运行的重要组成部分，应根据变压器的特点和使用环境选择合适的保护装置，并合理配置，以保证电力系统的安全稳定运行。
1.概述本文将介绍电力变压器的基本概念、故障和不正常运行状态以及保护配置。
同时，本文还将详细介绍___电力变压器继电保护的设计。
1.1 变压器的基本概念变压器是电力系统中常见的一种电气设备，用于改变交流电的电压等级。
变压器的基本原理是利用电磁感应的原理，通过电磁感应作用将电压从一个电路传递到另一个电路中。
继电保护定值整定计算公式大全一、过电流保护的定值整定计算公式：1.零序过电流保护定值计算公式：IＨＯＮ＝ＩＭＳ×（ＫＡ－1）÷｛（ＲＳＴＲＥ）÷３×Ｚ３｛（Ｘ´t）·｛Ｘ´´｛Ｘ´´´其中，ＩＨＯＮ为零序过电流保护的运行电流定值；ＩＭＳ为测量系统的基本电流选定定制；ＫＡ为零序过电流保护动作系数；ＲＳＴＲＥ为设备额定短路阻抗；Ｚ１为设备正序电抗；Ｘ１为设备正序电抗；Ｘ２为设备负序电抗；Ｘ３为设备零序电抗。
2.短路过电流保护的整定公式：Ｉ熔＝ＩＨｃ＋（ＸｌＣ×Ｒ）÷ＺI＿Ｃ×ＩΝ÷ＩＰ素分式其中，Ｉ熔为短路过电流保护的整定电流；ＩΙ２ｃ为设备二次侧短路故障电流；ＸｌＣ为电流互感器的互感系数；Ｒ为电流互感器的内阻；ＺｌＣ为电流互感器的线路阻抗；ＩＮ为变压器的额定电流；ＩＰ为变压器的额定功率。
二、跳闸保护的定值整定计算公式：1.距离保护的整定公式：ＳＥＴＲ＃1＝ＣＴＫ×ＳＥＴ×けｔｃｏｅｆ÷Ｚ其中，ＳＥＴＲ＃1为距离保护的整定系数；ＣＴＫ为电流互感器的互感系数；ＳＥＴ为线路的距离设置；け为绕组当前日期；Ｚ为线路的阻抗。
2.差动保护的整定公式：ＳＥＴＤ＃１＝Ｋ１×ＳＥＴ其中，ＳＥＴＤ＃１为差动保护的整定系数；Ｋ１为变压器的变比。
三、频率保护的定值整定计算公式：1.频率保护的整定公式：Ｓｅｔ（ｆ）＝ａ－ｂ×ｆ其中，Ｓｅｔ为频率保护的整定值；ａ为整定值的常数；ｂ为整定值的斜率；ｆ为频率。
四、电压保护的定值整定计算公式：1.过电压保护的整定公式：Ｕ总＝Ｕ设定×（ＫＡ－１）×（Ｒ２ＩＭＳ）÷３其中，Ｕ总为过电压保护的整定电压；Ｕ设定为过电压保护的动作电压设定值；ＫＡ为过电压保护的动作系数；ＲＩＭＳ为测量系统的基本电流选定定制。
继电保护及整定计算方法继电保护是电力系统中的一种重要保护手段，能够对电力系统中发生的故障进行快速、准确的检测，并发出切除故障点的命令，以确保电力系统的安全运行。
为了保证继电保护的可靠性和稳定性，需要对其进行合理的整定。
1. 故障参数计算：继电保护的整定首先需要进行系统的故障参数计算，包括故障电流、故障电压和故障功率的计算。
根据电力系统的拓扑结构和参数数据，可以使用数学模型和计算方法来计算故障参数。
2. 故障距离的整定：故障距离是继电保护中常用的一个整定参数，它表示故障点离继电保护装置的距离。
故障距离的整定既要考虑到电力系统的拓扑结构，又要考虑到电力系统的装置特性。
3. 故障电流的整定：故障电流是继电保护中另一个重要的整定参数，它表示在故障状态下电流的幅值。
故障电流的整定需要根据系统的额定电流、变压器的额定容量和故障电流的计算结果来确定。
4. 选取动作时间：继电保护的动作时间是指继电保护在检测到故障后发出切除命令的时间。
动作时间的选取要根据系统的特点和保护的要求来确定，一般应在保护范围内尽可能小的范围内选择。
继电保护的整定流程包括以下几个步骤：1. 确定保护的目标和要求：首先需要明确继电保护的目标和要求，包括保护的范围、保护的可靠性和稳定性要求等。
2. 确定故障检测方法：根据电力系统的特点和保护的要求，确定故障检测方法，例如电流比较法、阻抗比较法和特征分析法等。
5. 选取动作时间和动作特性：根据电力系统的特点和保护的要求，选取继电保护的动作时间和动作特性。
继电保护的整定计算方法是一个复杂的过程，需要综合考虑电力系统的特点和保护的要求，以及继电保护装置的特性。
整定计算的正确与否直接关系到继电保护的可靠性和稳定性，因此在实际应用中需要进行仔细的计算和评估，以确保电力系统的安全运行。
