电子行业电子通讯设备1. 概述电子通讯设备是指在电子行业中用于传输和处理信息的设备。
它们是现代社会中信息传输的重要组成部分，广泛应用于通讯、互联网、无线通信、卫星通信等领域。
本文将介绍电子行业中常见的电子通讯设备及其应用。
2. 电子通讯设备的分类电子通讯设备可以根据功能和应用领域进行分类。
以下是常见的几种分类方式：2.1 按照通信方式分类•有线通信设备：如交换机、光纤等。
•无线通信设备：如无线网络路由器、蓝牙设备等。
2.2 按照应用领域分类•移动通信设备：如手机、平板电脑等。
•互联网设备：如路由器、交换机等。
•卫星通信设备：如卫星电话、卫星电视机等。
3. 常见的电子通讯设备3.1 手机手机是电子通讯设备中最常见的一种。
它通过无线通信技术实现移动通信功能。
现代手机不仅可以拨打电话，还可以发送短信、上网、拍照、播放音乐等。
随着技术的不断发展，手机的功能越来越多样化，不仅能满足通信需求，还可以作为娱乐和办公工具使用。
3.2 路由器路由器是实现互联网连接的关键设备。
它可以将外部信息传输到本地网络，并将本地网络的信息传输到外部网络。
现代路由器不仅支持有线连接，还支持无线连接，可以同时为多台设备提供网络服务。
路由器在家庭和办公环境中都起到至关重要的作用，帮助用户实现网络通信和资源共享。
3.3 通信卫星通信卫星是实现卫星通信的关键设备。
它以地球为中心，通过轨道运行，为全球范围内的通信提供支持。
通信卫星具有广播、电视、电话、互联网等多种传输功能，可以实现远距离、高速、大容量的信息传输。
在偏远地区、海洋等无法搭建传统通信设施的地方，通信卫星可以提供可靠的通信服务。
4. 电子通讯设备的发展趋势随着科技的不断进步，电子通讯设备也在不断发展和演进。
以下是电子通讯设备的一些发展趋势：4.1 无线化越来越多的电子通讯设备开始采用无线技术，如蓝牙、Wi-Fi、LTE等。
无线通信可以提供更大的灵活性和便利性，减少了布线的需求，使设备更加便携和易于使用。

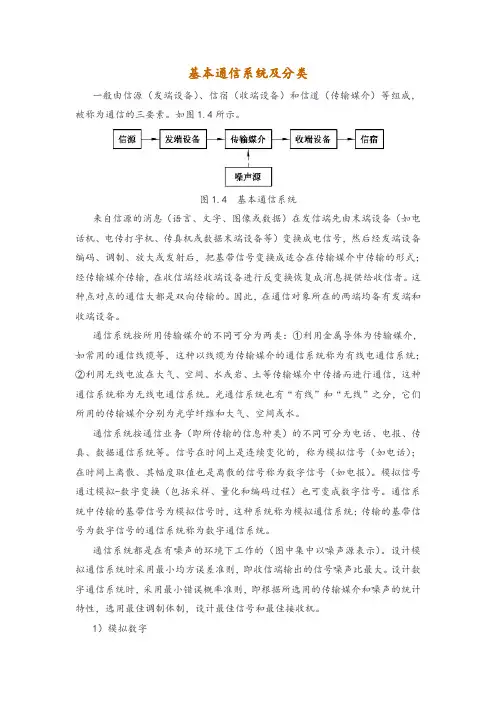

基本通信系统及分类一般由信源（发端设备）、信宿（收端设备）和信道（传输媒介）等组成，被称为通信的三要素。
如图1.4所示。
图1.4 基本通信系统来自信源的消息（语言、文字、图像或数据）在发信端先由末端设备（如电话机、电传打字机、传真机或数据末端设备等）变换成电信号，然后经发端设备编码、调制、放大或发射后，把基带信号变换成适合在传输媒介中传输的形式；经传输媒介传输，在收信端经收端设备进行反变换恢复成消息提供给收信者。
这种点对点的通信大都是双向传输的。
因此，在通信对象所在的两端均备有发端和收端设备。
通信系统按所用传输媒介的不同可分为两类：①利用金属导体为传输媒介，如常用的通信线缆等，这种以线缆为传输媒介的通信系统称为有线电通信系统；②利用无线电波在大气、空间、水或岩、土等传输媒介中传播而进行通信，这种通信系统称为无线电通信系统。
光通信系统也有“有线”和“无线”之分，它们所用的传输媒介分别为光学纤维和大气、空间或水。
通信系统按通信业务（即所传输的信息种类）的不同可分为电话、电报、传真、数据通信系统等。
信号在时间上是连续变化的，称为模拟信号（如电话）；在时间上离散、其幅度取值也是离散的信号称为数字信号（如电报）。
模拟信号通过模拟-数字变换（包括采样、量化和编码过程）也可变成数字信号。
通信系统中传输的基带信号为模拟信号时，这种系统称为模拟通信系统；传输的基带信号为数字信号的通信系统称为数字通信系统。
通信系统都是在有噪声的环境下工作的（图中集中以噪声源表示）。
设计模拟通信系统时采用最小均方误差准则，即收信端输出的信号噪声比最大。
设计数字通信系统时，采用最小错误概率准则，即根据所选用的传输媒介和噪声的统计特性，选用最佳调制体制，设计最佳信号和最佳接收机。
1）模拟数字模拟通信是指在信道上把模拟信号从信源传送到信宿的一种通信方式。
由于导体中存在电阻，信号直接传输的距离不能太远，解决的方法是通过载波来传输模拟信号。
载波是指被调制以传输信号的波形，通常为高频振荡的正弦波。

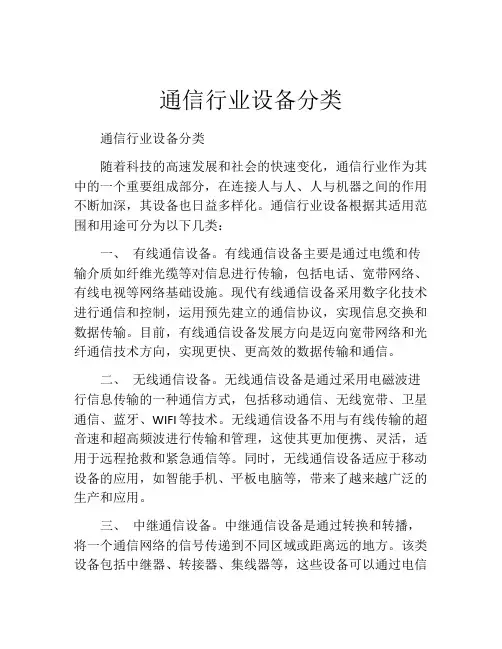

通信行业设备分类通信行业设备分类随着科技的高速发展和社会的快速变化，通信行业作为其中的一个重要组成部分，在连接人与人、人与机器之间的作用不断加深，其设备也日益多样化。
通信行业设备根据其适用范围和用途可分为以下几类：一、有线通信设备。
有线通信设备主要是通过电缆和传输介质如纤维光缆等对信息进行传输，包括电话、宽带网络、有线电视等网络基础设施。
现代有线通信设备采用数字化技术进行通信和控制，运用预先建立的通信协议，实现信息交换和数据传输。
目前，有线通信设备发展方向是迈向宽带网络和光纤通信技术方向，实现更快、更高效的数据传输和通信。
二、无线通信设备。
无线通信设备是通过采用电磁波进行信息传输的一种通信方式，包括移动通信、无线宽带、卫星通信、蓝牙、WIFI等技术。
无线通信设备不用与有线传输的超音速和超高频波进行传输和管理，这使其更加便携、灵活，适用于远程抢救和紧急通信等。
同时，无线通信设备适应于移动设备的应用，如智能手机、平板电脑等，带来了越来越广泛的生产和应用。
三、中继通信设备。
中继通信设备是通过转换和转播，将一个通信网络的信号传递到不同区域或距离远的地方。
该类设备包括中继器、转接器、集线器等，这些设备可以通过电信网络或广播电视网络进行中继传输，实现信息的流通和交流。
中继通信设备在保障通信质量的同时，也为实现大范围通信提供了良好的基础。
四、互联网相关设备。
互联网相关设备是指为保障互联网线路的稳定性和性能，从网络交换机、路由器、网卡、调制解调器、网络存储等各个方面加以管理与维护，并通过优化传输协议和域名系统等提高互联网系统的效率和可靠性。
世界各个国家和地区都在加强其互联网相关设备管理，以此推动数字经济的发展。
综上，通信行业设备的分类对应着不同的通信技术和应用场景，而在这些设备的支撑下，通信行业可以更好的服务于人类，使得信息传输和交流更加高效和便捷。
通信设备分类计算机网络设备路由设备·局域网和综合布线系统服务器、网络存储设备网络安全设备·其他计算机网络设备电话机系列有人值守公话终端·投币电话机无绳电话机·插卡式电话机·电话卡录音电话机·可视电话机·工艺电话机电话机其它·小灵通电话·网络电话移动产品GSM数字移动电话·CDMA移动电话全球通卫星移动电话·对讲机、车载台铱系统卫星移动电话·手机屏蔽器3G手机·其它移动产品移动产品配件移动电话电池·移动电话充电器耳机·其它移动产品配件传输设备编码译码器·无线网桥·中继机、电台光端机·调制解调器·转换器·分配器复用设备·复示仪·传输设备其它移动通信设备移动基站·移动直放站·GPS设备基站控制器·卫星移动通信设备甚小地球站·（VSAT）通信设备通信线缆通信光缆·通信电缆·线缆施工工具光纤跳线·电线电缆交换设备以太网交换机·数字程控交换机集团电话交换机·多业务接入交换机ISDN交换机·ATM交换机宽带多业务交换机·移动交换机智能IP业务交换机·其它交换机通信辅助通信电源·双工器·防雷设备·配线架功率放大器·通信类网卡·网络机柜通信天线·线缆交接盒·应用软件系统线缆分线盒·电话管理器·电话计费器法兰盘·元器件/线路板·其它设备测试设备测试仪·监测设备·其它接入设备宽窄带综合业务接入·IP语音网关网关服务器·衰减器其它接入产品与系统终端设备视频会议设备·连接器·通信放大器收发器·分路器·跳接机·光纤机其它终端CDMA设备·GPRS·其它移动设备传真机通信其它。
通讯产品1. 引言通讯产品是指通过通信技术实现信息传递和交流的各类设备和产品。
随着科技的不断发展，通讯产品得到了极大的发展和普及，涵盖了手机、电脑、电话、传真机、无线电等多种设备。
本文将介绍通讯产品的分类、特点以及应用领域。
2. 通讯产品的分类通讯产品可以按照不同的标准进行分类，以下是几个常见的分类方式：2.1 按功能分类根据功能的不同，通讯产品可以分为以下几类： - 电话类：包括固话、手机等设备，用于实时语音通信。
- 电传类：包括传真机等设备，用于传输文本和图像信息。
- 数据通信类：包括电脑、调制解调器等设备，用于数据的发送和接收。
- 无线通信类：包括无线电、卫星通信等设备，用于远距离通讯。
2.2 按网络类型分类通讯产品可以根据网络类型的不同进行分类： - 有线通信产品：通过有线电缆或光纤等有线媒介进行通信，如固话、宽带路由器等。
- 无线通信产品：通过无线电波进行通信，如无线路由器、手机等。
2.3 按使用场景分类通讯产品还可以按照使用的场景进行分类： - 家庭通讯产品：如家用电话、宽带路由器等。
- 商务通讯产品：如办公电话、视频会议系统等。
- 工业通讯产品：如工业无线通信模块、远程监控系统等。
3. 通讯产品的特点通讯产品具有以下几个主要特点：3.1 实时性通讯产品能够实现实时的信息传递和交流。
比如，电话可以实现即时通话，无线通信产品可以实时传输数据。
3.2 双向性通讯产品能够实现双向的信息传递和交流。
不论是电话通话还是无线通信，都可以实现双方的沟通和交流。
3.3 多样性通讯产品种类繁多，适应不同的使用需求。
无论是家庭通讯还是工业通讯，都可以根据具体的需求选择合适的通讯产品。
3.4 方便性通讯产品的使用非常方便，对用户而言几乎没有学习成本。
只需简单的操作即可实现信息的传递和交流。
4. 通讯产品的应用领域通讯产品在各个领域都有广泛的应用。
以下是几个典型的应用领域：4.1 商务和办公商务和办公领域是通讯产品最常见的应用场景之一。
通信行业通信设备总结一、引言随着科技的不断发展和进步，通信行业成为了现代社会的重要支撑和基础设施。
通信设备作为通信行业的核心组成部分，承载着传输和交换信息的重要功能。
本文将对通信行业的通信设备进行总结和分析，以期了解其发展和应用情况，促进通信行业的进一步发展。
二、通信设备分类及特点1.基础通信设备基础通信设备包括光纤、传输设备、交换设备等。
光纤作为数据传输的主要媒介之一，具有高带宽、低延迟等特点，广泛应用于各种通信场景。
传输设备用于将信息从发送端传输至接收端，其中包括传输线路和传输器材等。
交换设备则用于实现不同通信节点之间的连接和数据交换。
2.网络设备网络设备主要包括路由器、交换机、网关等。
路由器作为网络的核心设备，用于将数据包从源节点传输到目标节点。
交换机用于在局域网内实现数据的交换和转发。
网关则实现了不同网络之间的连接和数据转换。
3.移动通信设备移动通信设备主要包括手机、无线基站、移动终端等。
手机作为主要的移动通信终端，不仅实现了语音通信功能，还融入了多种应用和服务。
无线基站则用于提供移动通信信号覆盖，支持用户的无线通信需求。
4.视频会议设备视频会议设备包括摄像头、显示器、音频设备等。
它们通过网络的连接，实现了远程的实时视讯交流。
视频会议设备在商务会议、教育培训等领域得到广泛应用。
三、通信设备应用场景及发展趋势1.智能家居领域随着物联网技术的发展，通信设备在智能家居领域发挥着重要作用。
通过通信设备的连接和控制，人们可以实现家庭设备的远程控制、智能化管理和互联互通。
2.工业自动化领域通信设备在工业自动化领域起到了至关重要的作用。
通过通信设备的应用，实现了工业设备的远程监测、数据采集和控制，提高了生产效率和质量。
3.智慧城市建设通信设备在智慧城市的建设中扮演着重要角色。
通过通信设备的应用，实现了城市各个领域的信息互通和共享，提升了城市管理和服务水平。
4.5G技术应用5G技术作为新一代移动通信技术，将给通信设备带来新的发展机遇。
通信设备分类介绍。
一般上有以下的设备：
网络适配器：又称网络接口卡(网卡),它插在计算机的总线上将计算机连到其他网络设备上，网络适配器中一般只实现网络物理层和数据连路层的功能。
网络收发器：是网络适配器和传输媒体的接口设备。
它提供信号电平转换和信号的隔离。
网络媒体转换设备：是网络中不同传输媒体间的转换设备。
如双绞线和光纤等。
多路复用器：终端控制器的一种。
用于提高通信信道的利用率。
中断器：也称为转发器，延伸传输媒体的距离，如以太网中断器可以用来连接不同的以太网网段，以构成一个以太网。
集线器：简称，hub,可看成多端口中断器(一个中断器是双端口的) 以上的几中设备都是工作在物理层的网络设备。
网桥：可将两个局域网连成一个逻辑上的局域网。
工作在物理层和数据连路层的网络连接设备。
交换机：早期的交换机相当于多端口网桥。
路由器：工作在网络层的多个网络间的互连设备。
它可在网络间提供路径选择的功能。
网关：可看成是多个网络间互连设备的统称，但一般指在运输层以上实现多个网络互连的设备又称应用层网关。
为什么要有电力系统通信？电力系统通信常用设备详解
2016-03-28 10:27中国投资咨询网A-A+
北极星输配电网讯:近期“互联网+”概念炒的火热，“互联网+”对电网意味着是电网的互联网化、智能化，电力系统通信在这个过程中会起到非常重要的作用，那么平时不常被提及的电力系统通信主要做什么、都有哪些设备呢？让我们一起解开它的神秘面纱。
为什么要有电力系统通信？
电力系统通信为电力系统正常运行提供全面的支撑，如调度和站用内线电话，2M及光
纤通信等。
其主要作用是为保护、自动化等设备提供优质可用的通道，供站与站之间的设备进行通信，并将站内信号上传到局端。
首先来认识一下电力通信的最常用设备：配线架。
如果用电力系统的概念来解释这个名词，就是通信系统用的母线。
依照通信方式的不同，分为音频配线架、数字配线架和光纤配线架，英文简称分别为VDF、DDF、ODF。
配线架
音频配线架(VDF)
如下图所示，此为站内常用的音频配线架。
它的作用是连接用64k速度传输的设备。
如上图所示的打满线的第一排端子，通常被称为是设备侧，通向PCM(后文将有介绍)。
如上图所示，第一排下口零散分布的一对一对线，则是通向站内的自动化设备，视通信方式的制定而选择接入对应的端子。
用户侧常见设备：自动化所用的调度、集控主备用设备、站内电话、计量电话、调度直通和集控直通电话。
一般情况下，现场工作是将站内所有的用户设备通过一根网线或是多股电缆传送至VDF，并在VDF的一排打满，然后再通过音频线跳接至相应的端口。
以前有些老站也是通过端子排挂到综合配线柜上再跳接的办法。
具体如何接线，视现场条件和运行方式的规定而调整。
数字配线架(DDF)
虽然是换了种形式，但实质上的作用和VDF类似，也是有设备侧和用户侧，设备侧通常指的是光端机，用户侧则主要是指带着业务的PCM设备，以及少量的调度数据网路由器。
图中所见的是连接端子，它是将上排和下排连接一起，两个端子构成了一收一发的完整通道，在它的背面，上端是从光端机过来的2M线，一般情况是全部插满，而下端，视通信运行方式的制定而选择合适的端口进行接入，然后再通过上所示的连接端子一起构成通路。
光纤配线架(ODF)
相比于上面所示的两个配线架，ODF则显得简单得多，它没有设备侧和用户侧的区别，它是由站外光缆分出来的各个芯，一般情况是12的整数倍，常见的是24芯和48芯，经过熔接和布放，通过法兰提供一个站外出口。
光端机和路由器就将出口的尾纤芯连接到ODF
相应的端子上即可，一收一发各一芯，共两芯，由此可以判断，如果一个24芯光缆满载，可以带12个光端机或路由器，而光端机或是路由器要将信号送到哪里，通过哪个站的哪个芯上走，需要按照通信运行方式来进行调整。
上图为站内常用的ODF示意图，占用的1、2芯构成一条完整的业务。
有些情况下，一些比较远的站要将站内的信号送到局里，需要通过有实际光缆互联的站点，经过多次转送后送入局端，此种连接方式也叫跳接。
而对于每条光缆而言，每一对芯只能同时运行一个业务，且站内发出的和接收的端子均需要芯相同才能接收到。
这个是进行光传输通信时所需要熟记的一点。
通信主要设备
PCM
在光纤通信系统中，光纤中传输的是二进制光脉冲“0”码和“1”码，它由二进制数字信号对光源进行通断调制而产生。
而数字信号是对连续变化的模拟信号进行抽样、量化和编码产生的，称为PCM(Pulse-codemodulation)，即脉冲编码调制。
这种电的数字信号称为数字基带信号，由PCM电端机产生。
PCM有两个标准(表现形式)即E1和T1。
中国采用的是欧洲的E1标准。
T1的速率是1.544Mbit/s，E1的速率是2.048Mbit/s。
通过以上原理性的介绍，我们不难看出，其实PCM是实现了64k音频传输和2M数字传输的互相转换，在其内部是通过时隙的一一对应而完成的通信，一个2M方向可以分出32
个时隙，其中0和16时隙是设备专用，不可用于业务传输。
其它剩余的30个时隙可用于话路业务和自动化设备的业务传输。
具体调整业务的时隙，视设备的要求，用设备自带的手持终端或是通过特有的串口线连接至电脑进行调整。
简而言之，PCM在通信中的作用就是，将站内的自动化设备信号及话路信号进行中转，变为2M信号，通过一对2M收发线通过DDF连接至SDH传输设备。
常用的维护操作就是依据方式的制定，登录设备内部进行修改时隙的操作，从而改变业务的走向。
PCM就是上面这样子的，是不同设备厂家的。
光传输设备
光端机是内部方便称呼而使用的，正式名称是SDH光传输设备。
SDH光传输设备，是一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络。
SDH 光传输设备可实现网络有效管理、实时业务监控、动态网络维护、不同厂商设备间的互通等多项功能，由于兼容性好，传输方式先进，因此是当今世界信息领域在传输技术方面的发展和应用的热点，在通信光传输网络中占据主要地位。
在目前应用的背景下，单条光路最大的使用带宽容量是2.5G，常见于枢纽站点的传输。
当然，如果到了省级的层面，带宽容量可能会高达10G以上。
在实际应用时，SDH光传输设备是从DDF侧，将站内所有的2M信号汇聚为光传输信号，通过尾纤连接至ODF上从而传输出站。
常见的维护操作是在网管上进行光路的调整，站内巡视的时候需及时清理它的风扇挡板，否则容易导致温度变高而导致不正常。
常见的光传输设备长这样，上层的一大捆线就是2M线，这是往DDF去的，下一层好多黄色的纤就是尾纤，连接到ODF端子上。
交换机和路由器
路由器在电力通信的作用和光传输设备类似，一般是站内的出口设备，即所有业务以网线的形式接入至路由器，再由路由器经过特定的路由到达局端。
可以说是等同地位乃至更超前的地位，它可以支持很多协议，并且提供的GE口既可以接光缆尾纤，也可以接网线，兼容性更好，且传输方式较PCM和光传输组合来讲要简单很多，减少了很多中间节点，方便检修人员更精确地定位故障点。
当然，它的缺点就是：当光路发生故障时，不如SDH设备切换通道快，需要花费一段时间才能计算好备用路由；且需要所有业务要以网线的方式接入至路由器。
而目前的老站里，电话业务还不支持网线。
最近电力系统推行应用的D5000系统，就
是经过由路由器组成的调度数据网络进行的传输，而站内的D5000设备就是以网线的形式接入至路由器。
上图即为站内交换机和路由器的示意图。
许多网口的最上面两台设备为交换机，它负责将所有用网线接入的业务汇聚，再传送至位于第四层的路由器，路由器通过尾纤连接至ODF，将所有的信号传送出站。
各位网络高手，我今天看到一个关于vlan的问题：交换机的初始状态是工作在透明模式的，但是我又看到一句话，说是VTP 默认是服务器模式，我搞不明白了，究竟是怎么回事呢？
“交换机的初始状态是工作在透明模式的”这句话后面还跟了一句，交换机有一个默认的vlan，所有的端口都在这个vlan内。
我想还是跟vlan有关！楼下的朋友认为呢？
VTP是cisco私有的协议，主要是提供了在一台交换机上管理整个局域网内的vlan，用于
同步vlan信息。
所有的cisco交换机的VTP默认模式都是处在服务器模式！
交换机的初始状态是工作在透明模式的，这句话并不是针对VTP协议，可能意思是交换机的初始状态是工作在透明的桥接模式！
交换机有一个默认的vlan，所有的端口都在这个vlan内。
我想还是跟vlan有关！楼下的朋友认为呢？(这句话是说交换机默认有一个vlan，就是vlan1了，是所有的端口默认情况都
在vlan1，我不认为光因为这句话，就认为交换机的默认初始状态为VTP透明模式！我觉
得这和所有的端口都在vlan1并没有任何冲突！)。
