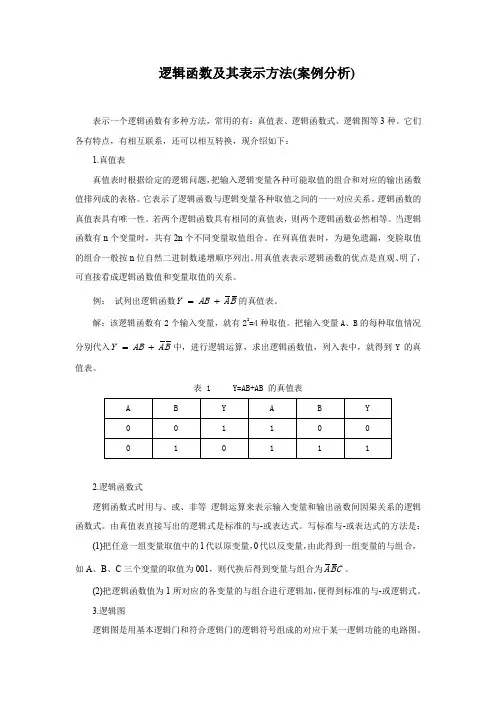

逻辑函数及其表示方法(案例分析)表示一个逻辑函数有多种方法，常用的有：真值表、逻辑函数式、逻辑图等3种。
它们各有特点，有相互联系，还可以相互转换，现介绍如下：1.真值表 真值表时根据给定的逻辑问题，把输入逻辑变量各种可能取值的组合和对应的输出函数值排列成的表格。
它表示了逻辑函数与逻辑变量各种取值之间的一一对应关系。
逻辑函数的真值表具有唯一性。
若两个逻辑函数具有相同的真值表，则两个逻辑函数必然相等。
当逻辑函数有n 个变量时，共有2n 个不同变量取值组合。
在列真值表时，为避免遗漏，变脸取值的组合一般按n 位自然二进制数递增顺序列出。
用真值表表示逻辑函数的优点是直观、明了，可直接看成逻辑函数值和变量取值的关系。
例： 试列出逻辑函数B A AB Y +=的真值表。
解：该逻辑函数有2个输入变量，就有22=4种取值。
把输入变量A 、B 的每种取值情况分别代入B A AB Y +=中，进行逻辑运算，求出逻辑函数值，列入表中，就得到Y 的真值表。
表 1 Y=AB+AB 的真值表2.逻辑函数式 逻辑函数式时用与、或、非等 逻辑运算来表示输入变量和输出函数间因果关系的逻辑函数式。
由真值表直接写出的逻辑式是标准的与-或表达式。
写标准与-或表达式的方法是：(1)把任意一组变量取值中的1代以原变量，0代以反变量，由此得到一组变量的与组合，如A 、B 、C 三个变量的取值为001，则代换后得到变量与组合为C B A 。
(2)把逻辑函数值为1所对应的各变量的与组合进行逻辑加，便得到标准的与-或逻辑式。
3.逻辑图逻辑图是用基本逻辑门和符合逻辑门的逻辑符号组成的对应于某一逻辑功能的电路图。
根据逻辑函数式画逻辑图时，只要把逻辑函数式中各逻辑运算用对应门电路的逻辑符号代替，可以画出和逻辑函数对应的逻辑图。

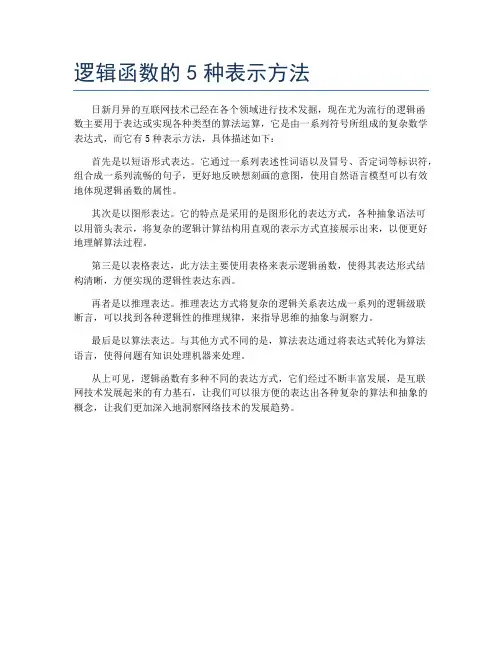

逻辑函数的5种表示方法
日新月异的互联网技术已经在各个领域进行技术发掘，现在尤为流行的逻辑函
数主要用于表达或实现各种类型的算法运算，它是由一系列符号所组成的复杂数学表达式，而它有5种表示方法，具体描述如下：
首先是以短语形式表达。
它通过一系列表述性词语以及冒号、否定词等标识符，组合成一系列流畅的句子，更好地反映想刻画的意图，使用自然语言模型可以有效地体现逻辑函数的属性。
其次是以图形表达。
它的特点是采用的是图形化的表达方式，各种抽象语法可
以用箭头表示，将复杂的逻辑计算结构用直观的表示方式直接展示出来，以便更好地理解算法过程。
第三是以表格表达，此方法主要使用表格来表示逻辑函数，使得其表达形式结
构清晰，方便实现的逻辑性表达东西。
再者是以推理表达。
推理表达方式将复杂的逻辑关系表达成一系列的逻辑级联
断言，可以找到各种逻辑性的推理规律，来指导思维的抽象与洞察力。
最后是以算法表达。
与其他方式不同的是，算法表达通过将表达式转化为算法
语言，使得问题有知识处理机器来处理。
从上可见，逻辑函数有多种不同的表达方式，它们经过不断丰富发展，是互联
网技术发展起来的有力基石，让我们可以很方便的表达出各种复杂的算法和抽象的概念，让我们更加深入地洞察网络技术的发展趋势。
逻辑函数的基本概念和表示方法一、基本概念1. 逻辑函数：逻辑函数也被称为逻辑电路或逻辑代数，是一种用于表示和处理逻辑关系的数学系统。
它适用于描述和处理诸如开关状态、控制信号、判断结果等逻辑关系。
2. 逻辑变量：逻辑变量是逻辑函数的基本元素，通常用真假两种状态或0和1两种符号表示。
常见的逻辑变量包括基本逻辑门（如与门、或门、非门等）的输出。
3. 逻辑状态：逻辑状态是描述逻辑变量在特定条件下所处的一种状态或条件。
它可以是确定性的（如某个输入为高电平），也可以是不确定性的（如某个输入存在高电平和低电平的转换）。
二、表示方法1. 真值表：真值表是一种直观的表格形式，用于表示逻辑函数的所有可能输入和输出组合。
通过真值表，可以明确逻辑函数在所有可能输入下的输出结果，进而了解其逻辑关系。
2. 逻辑函数表达式：逻辑函数表达式是以代数方式表示逻辑函数的方式，通常采用逻辑运算符（如与、或、非）和变量符号进行表达。
通过逻辑函数表达式，可以明确逻辑函数的逻辑关系，并进行计算和分析。
3. 逻辑图：逻辑图是一种图形化的表示方式，通过使用基本逻辑门（如与门、或门、非门等）的图形符号，表示逻辑函数的输入、输出以及内部逻辑关系。
逻辑图便于理解和分析复杂逻辑系统的结构。
4. 卡诺图：卡诺图是一种用于分析和简化逻辑函数的图形工具。
它以逻辑变量的所有可能组合的形式，表示逻辑函数的约束条件。
通过卡诺图分析逻辑函数，可以简化逻辑表达式，并确定满足约束条件的所有可能输出组合。
总结：逻辑函数是用于表示和处理逻辑关系的数学系统，通过真值表、逻辑函数表达式、逻辑图和卡诺图等表示方法，可以明确逻辑关系、进行计算和分析、理解和分析复杂逻辑系统的结构。
在实际应用中，根据需要选择合适的表示方法，有助于更好地理解和应用逻辑函数。
1. 在分析和设计逻辑电路时，应结合实际情况选择合适的表示方法，以便更好地描述和处理逻辑关系。
2. 真值表适用于简单逻辑函数的直观表达，对于复杂逻辑函数，使用逻辑函数表达式和逻辑图更为方便。
