电动V型调节球阀

v型球阀计算选型
V型球阀是一种常用的控制阀门，其特点是具有良好的流量调节性能、密封性好、使用寿命长等优点。

在选择V型球阀时，需要考虑多方面因素，如使用环境、流体性质、控制要求等。

下面介绍V型球阀的计算选型方法。

1. 确定阀门口径和流量要求
首先，需要确定所需的阀门口径和流量要求。

这可通过计算管道流量和压降来实现。

具体方法为：根据实际工况计算管道流量，然后根据流量和管道特性曲线确定阀门压降，最终确定阀门口径。

2. 选择阀门材质
根据使用环境和流体性质选择阀门材质。

一般来说，V型球阀的阀体材质可选不锈钢、碳钢、铸铁等，密封材料可选聚四氟乙烯、聚氨酯、氟橡胶等。

3. 确定执行机构类型
V型球阀的执行机构类型可选手动、电动、气动等。

根据控制要求和实际使用情况选择合适的执行机构类型。

4. 确定其它技术参数
除上述几点外，还需确定其它技术参数，如阀门连接方式、阀门结构形式、阀门操作方式等。

总之，选择合适的V型球阀需要考虑多方面因素，只有综合考虑，才能选出一款性能稳定、使用寿命长的阀门。

- 1 -。

Vat电动调节阀院下发了《国家发展改革委关于加强玉米加工项目建设管理的紧急通知》及《国家发展改革委、财政部关于加强生物燃料乙醇项目建设管理，促进产业健康发展的通知》，要求各地不得盲目发展玉米加工乙醇燃料，同时对玉米加工项目进行清理。

从这两个通知可以看出，坚持“非粮为主”是根本，是今后中国生物燃料乙醇的发展方向。

国家出台的《生物燃料乙醇及车用乙醇汽油‘十一五’发展专项规划》以及相关的产业政策也明确提出“因地制宜，非粮为主”的原则。

实践证明，以粮食为原料生产燃料乙醇不符合国情，探索非粮能源资源是大势所趋。

目前燃料乙醇发展规模处于前列的巴西是用一、产品[电子式三通分（合）流电动调节阀]的详细资料：产品型号：ZRSF（H）型产品名称：电子式三通分（合）流电动调节阀产品特点：工洲牌ZRSF（H）型电子式电动三通调节阀是由3810L系列电子式电动执行机构和三通阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸，驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号及220AC单相电源即可控制运转，调节阀有合流与分流两种作用方式，在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。

电子式三通分（合）流电动调节阀，流电动调节阀，工洲调节阀。

二、主要技术参数与性能指标：公称通径DN 25 32456581125152250 300阀座直径dn 2345681112250 300(mm) 5 2 0 0 5 0 00 255额定流量系数Kv 合流8.513213453851352134535800 1280分流851352134535800 1280行程mm16 25 40 60 100允许压差△MPa ≤公称压力MPa基本误差%±2.5回差%2.5死区%1.0始终点偏差%±2.5额定行程偏差% 2.5允许泄漏量Q Kv值的0.05%可调范围30:1公称压力介质温度阀体材料1.6MPa常温－20℃~＋200℃铸铁HT2004.0MPa常温-20℃~＋200℃铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti中温-40℃~＋450℃铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti 6.4MPa常温-20℃~＋200℃铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti中温-40℃~＋450℃铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti三、工洲牌ZRSH三通合流调节阀外形尺寸及附图：公称通径（D N）LDH1 H PN（Mpa）PN（Mpa）常温中温1.6 4.0 6.4 1.6 4.06.425 185 190 200 225 140 150 160 55570732 200 200 210 225 150 160 170 56170940 220 220 235 225 160 170 180 66081250 250 255 265 255 180 190 200 67582765 275 285 295 255 200 210 220 863102780 300 310 320 255 210 230 240 8681032100 350 360 370 255 220 250 260 8721036125 410 430 440 255 260 300 300 9051200150 450 465 475 310 280 320 320 9201135 200 550 560 570 310 320 380 380 950 1165250 635 660 670 310 475 475 12031485300 720 740 740 310 585 585 12651557四、工洲牌ZRSH三通合流调节阀外形尺寸及附图：公称通径（D N）LDH1H PN（Pma）PN（Mpa）1.6 4.0 6.4 1.6 4.0 6.480 300 310 320 255 225 250 265885100 350 350 370 255 245 275 285897125 410 425 440 255 285 320 325931150 450 460 475 310 305 340 345945200 550 560 570 310350 400 410979250 635 660 670 310 540 5401268 300 720 740 770 310 612 612 1294一、产品[电子式电动套筒调节阀]的详细资料：产品型号：ZDLM型产品名称：电子式电动套筒调节阀产品特点：工洲牌ZDLM型电子式电动套筒调节是由3810L系列电子式电动执行机构和套筒调节阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号AC单相电源线即可控制运转，调节机构采用平衡式阀塞结构，具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差较大特点。

v型调节球阀工作原理
V型调节球阀是一种常用的流体控制设备，它的工作原理是通过控制内部的机械部件来实现对流体的控制。

它可以控制流体的流速、流量和压力，通常是用于分配泵输出的流量或压力，也可以用于其他控制场合。

V型调节球阀的内部结构包括一个球体和两个遥控系统，其中一个位于本体的顶部，另一个位于本体的底部。

球体的另一端有一个由两个可动手臂组成的系统，通过对球体的操作，可以使可动手臂的位置改变，实现控制功能。

V型调节球阀的工作原理是将流体从输入口或输入发动机带来的高压流入本体，在球体的顶部和底部有两个遥控系统，控制球体的旋转，以此改变球体上可动手臂的位置。

当可动手臂靠近输出口时，流体流通到输出口，此时流量较大；当可动手臂离开输出口时，流体流通到输出口的流量减小。

上述动作可以实现对流体的控制，满足特定要求。

V型调节球阀在安装时应严格按照安装说明书，确保安装稳固，并确保连接管路正确无误，以确保v型调节球阀可以正常运行，同时为其寿命延长提供保障。

V型调节球阀在某些特殊场合可能存在一定的问题，例如高水压、汽蚀、振动、噪声等，如果出现这种情况，应采取相应的措施防止损坏，以保证其正常工作。

此外，使用过程中也可能需要更换部分配件，如手臂、密封圈等，这些零部件都应定期更换，以保证v型调节球阀
的正常运行。

总之，V型调节球阀的工作原理是利用机械部件的操作来实现对流体的控制，它能够有效地控制流量、流速和压力，在一些场合可以提供很大的便利。

但是在使用过程中也应该注意这些问题，以保障其正常运行，并且定期更换部件，以确保设备的可靠性。

产品使用说明书阀类：电动陶瓷调节球阀型号：VQ941TCXX 阀门有限公司XX V ALVE CO., LTD.1.主要用途和使用范围1．1用途该阀主要使用在电站排灰、矿山、化工等诸多工业管线上，特别固体颗粒管线上使用更广泛。

该类阀门可做开关阀或调节使用。

V形通道具有线性调节功能，流量与开度呈等比关系。

1．2使用范围温度（℃）-29~200 ;压力等级(MPa) ≤1.6 ;介质：干灰、渣浆等2．产品采用标准□ GB/T12237□ API 6D□ ASTM□ NACE 01754．主要结构特点：1．1 球体：球体沿垂直轴线廻转运动，浮动球结构。

4．2 阀座：□浮动式□压配式□其它4．3 阀杆：□暗杆旋转式□明杆升降式□阀杆旋转式□其它4．4阀门连接：□法兰式□焊接式□螺纹式□其它4．5中法兰连接：□法兰式□焊接式□内压自紧式□其它4．6阀杆密封：□填料+隔环□填料+“0”橡胶圈□“O”橡胶圈□其它4．7是否具有排放装置：有□无4．8阀门操作：□手动□电动□气动□液动□光杆□其它4．9手动时顺时针旋转为关，逆时针旋转为开。

其它型式驱动开关要与控制箱开关按钮和指示相一致，避免误操作。

如果有注入塞定期加注润滑油（脂）、密封脂、软质填料，确保阀门完好无渗漏。

通过排泄阀排放体腔多余介质和沉积物确保安全和设备完好运行。

4．10阀门结构紧凑，密闭，备有开关指示和机械限位，浮动阀座进口密封，阀门扭矩小。

阀座及通道内部衬陶瓷，密封可靠，耐磨损腐蚀。

5．．2．3检查球面和阀座有无擦伤。

如有擦伤，需修复研合。

按方位重新装配好。

结构和外型（参考）6．主要零件及材料序号零件名称材料碳钢合金钢不锈钢1 阀体（左阀体）□ A 516 Gr70□A 216 WCB□ A 352 LCB□A105N□其它□ A 487-4Q□ A 352-LC3□ A 217 GrCA15□其它□ A 351 CF8□ A 351 CF8M□ A 744 CF3□ A 744 CF3M□其它7．安装和使用7．1．1 阀门安装位置要有利于操作和维护。

球阀产品包括：浮动球阀、固定球阀、对夹式球阀、三通球阀、夹套保温球阀、V 型球阀、API 美标、JIS 日标球阀、锻钢高压球阀、内螺纹球阀、广式螺纹、法兰球阀等系列产品。

电动球阀大体分为以下型号：Q941型电动球阀、Q911电动内螺纹球阀、对焊球阀、Q941 电动球阀(NA 执行器)、VQ947电动V 型调节球阀、VQ947电动V 型切断球阀、Q947固定式电动球阀、Q944电动三通球阀、Q945电动三通球阀、Q947 固定式电动球阀 大口径、Q971电动对夹式球阀、Q946电动四通球阀等等。

气动球阀大体分为以下型号：Q641- 16C 气动球阀 、VQ641F - 16C 气动V 型球阀 、Q 6 1 1F - 16 C 内螺纹气动球阀 、 Q647气动固定球阀、Q 6 4 1F - 16 C 超薄型气动球阀 、气动三通球阀、Q646气动四通球阀、Q646气动四通球阀、VQ641F - 16 - C 气动V 型球阀等等球阀，标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。

主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V 型球阀其V 型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。

而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。

本类阀门在管道中一般应当水平安装。

球阀分类：气动球阀，电动球阀，手动球阀。

中文名： 球阀 外文名： Globe valve 拼音：q iú fá 注音：ㄑㄧㄡˊ ㄈㄚˊ目录球阀的诞生和应用 工作原理 主要特点 优点 缺点 参数等级 型号编制说明 分类及特点 1、浮动球球阀 2、固定球球阀 3、弹性球球阀 5、V 型球阀 6、三通球阀 7、偏心球阀8、矿井常用高压球阀 温度和压力限制 常见故障及解决方案 适用场合 安装操作和使用 维修1)、填料处得再锁紧 2)、更换阀座和密封件结构形式展开球阀的诞生和应用工作原理主要特点优点缺点参数等级型号编制说明分类及特点1、浮动球球阀2、固定球球阀3、弹性球球阀5、V型球阀6、三通球阀7、偏心球阀8、矿井常用高压球阀温度和压力限制常见故障及解决方案适用场合安装操作和使用维修1)、填料处得再锁紧2)、更换阀座和密封件结构形式展开编辑本段球阀的诞生和应用球阀问世于20世纪50年代，随着科学技术的飞速发展，生产工艺及产品结构的不断改进，在短短的40年时间里，已迅速发展成为一种主要的阀类。

v型球阀工作原理
V型球阀是一种常见的控制阀门，其主要作用是调节管道中流体的流量和压力。

它的工作原理是通过旋转球体来控制管道中的流量，从而实现对流体的控制。

V型球阀主要由阀体、阀盖、球体、密封圈和操作机构等组成。

当操作机构旋转时，球体也会随之旋转，从而改变管道中的通径大小。

在关闭状态下，球体与密封圈紧密贴合，从而实现了完全关闭。

V型球阀的优点在于其结构简单、密封性好、耐腐蚀性强等特点。

同时，它还具有快速开关和灵活操作等优点，在实际使用中得到了广泛应用。

在使用V型球阀时需要注意以下几点：
1. 在安装前要检查球体是否完好无损，并进行清洗和润滑处理。

2. 在安装过程中要保证管道与阀门之间的连接紧密可靠，并进行适当的固定。

3. 在使用过程中要注意定期清洗和润滑，以保证其正常运行。

4. 在关闭状态下应该保持操作机构处于垂直位置，避免造成不必要的
磨损和损坏。

总之，V型球阀是一种常见的控制阀门，其工作原理简单、结构紧凑、使用方便。

在实际应用中，我们需要注意其安装和维护，以保证其正
常运行和使用寿命。

v型球阀调节曲线
摘要：
1.V 型球阀概述
2.V 型球阀的调节曲线
3.V 型球阀调节曲线的应用
4.V 型球阀调节曲线的优缺点
正文：
1.V 型球阀概述
V 型球阀是一种常用的流量控制设备，主要用于切断、调节管路中的流体介质。

它具有结构简单、操作方便、密封性能好、流量调节范围大等优点，广泛应用于石油、化工、冶金、电力等行业。

2.V 型球阀的调节曲线
V 型球阀的调节曲线是指在调节过程中，阀门开度和流量之间的关系曲线。

通常情况下，V 型球阀的调节曲线呈V 型，即阀门开度在0-100% 范围内，流量呈非线性变化。

这种非线性变化使得V 型球阀能够在较大范围内精确调节流量，满足各种工况的需求。

3.V 型球阀调节曲线的应用
在实际应用中，V 型球阀的调节曲线可以帮助工程师更好地了解阀门的开度与流量之间的关系，从而实现精确的流量控制。

此外，通过调节曲线，还可以分析阀门的性能，如阀门的调节范围、稳定性等，为工程设计提供依据。

4.V 型球阀调节曲线的优缺点
优点：
a.V 型球阀调节曲线呈非线性，具有较大的调节范围，能够满足不同工况的需求；
b.V 型球阀的结构简单，操作方便，便于维护；
c.V 型球阀的密封性能好，可实现零泄漏。

缺点：
a.V 型球阀的调节曲线存在一定的不稳定性，可能导致流量波动；
b.在某些特殊工况下，V 型球阀的调节效果可能不佳。

总之，V 型球阀调节曲线具有显著的优点，为工程师提供了一种有效的流量控制手段。

电动V型球阀是一种配有电动执行机构的V形球阀。

电动执行机构的执行速度比较快，不需要工人自己动手，很大程度上节省了人力资源和。

下面我们随着澳翔电动球阀厂家一起来看看V型电动球阀的工作原理及功能。

V型电动球阀的工作原理：V型电动球阀只需用气体和很小的旋转力矩旋转90度则能关闭严密。

阀体的等内腔为介质提供了一个阻力很小的直通流道。

一般认为球阀适合直接启闭，但发展设计了球阀来节流和控制流量。

球阀的特点是结构紧凑，易于操作和维护。

适用于水、溶剂、酸、天然气等一般工作介质，也适用于氧气、双氧水、甲烷、乙烯等工作条件苛刻的介质。

球阀可以是整体式的或组合式的。

V型电动球阀的功能：的工作原理是通过旋转阀门使阀门畅通或堵塞。

工作介质：水 介质密度：1000 kg Nhomakorabeam3 工作温度：25 ℃ 最大关闭压差：0.6 MPa
进口压力 出口压力 流量 计 算 Kv
单位
MPa(G) MPa(G)
m3/h
MAX
80 80.00
NOR 0.35 0.25 60 60.00
MIN
15 15.00
附加要求：电气接口： 防爆等级：
制造商：
DN H
H1
L Φ A Φ D Φ D0 n-Φ d 附件及规格
80 490 102 160 256 200 160 8-18 手轮机构：√ (旁式)
阀门材质
伺服放大器：√（内置式）
阀 体：WCB 阀 芯：304+STL
操件器 限位开关
密封圈：304+STL
法兰、紧固件及密封圈：
填 料：四氟
工艺参数
相对开度
%
备 注：
需方确认：
76
70
40
第 1 页 共 57 页
故障位置：保持 阀盖形式：标准型 允许工作温度(℃)：-20~200 连接方式：法兰式 法兰标准：HG20592-97 法兰规格：PN1. 6MPa DN80 RF 执行机构 型 号：Nucom-10NM 出轴推力(N.m)：200 输入信号(mA.DC)：4~20
阀对应位置：关→开 电源电压：220V.AC 50Hz
西昌瑞康钛业有限公司工作位置

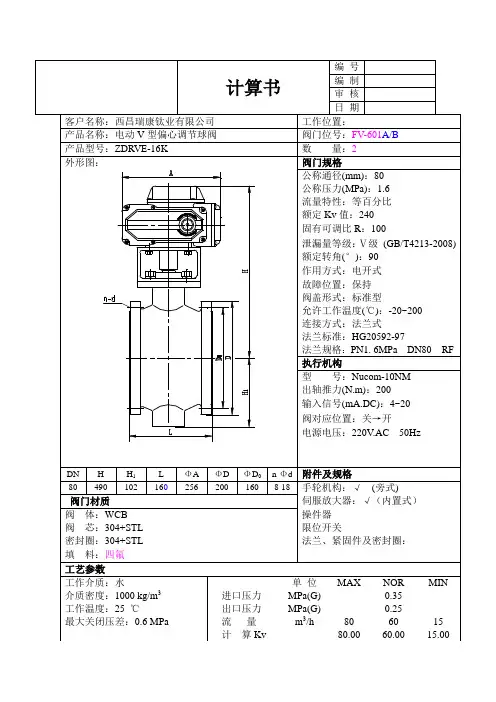

计算书
客户名称：西昌瑞康钛业有限公司 产品名称：电动 V 型偏心调节球阀 产品型号：ZDRVE-16K 外形图：
编号 编制 审核 日期 工作位置： 阀门位号：FV-601A/B 数 量：2 阀门规格 公称通径(mm)：80 公称压力(MPa)：1.6 流量特性：等百分比 额定 Kv 值：240 固有可调比 R：100 泄漏量等级：Ⅴ级 (GB/T4213-2008) 额定转角(°)：90 作用方式：电开式

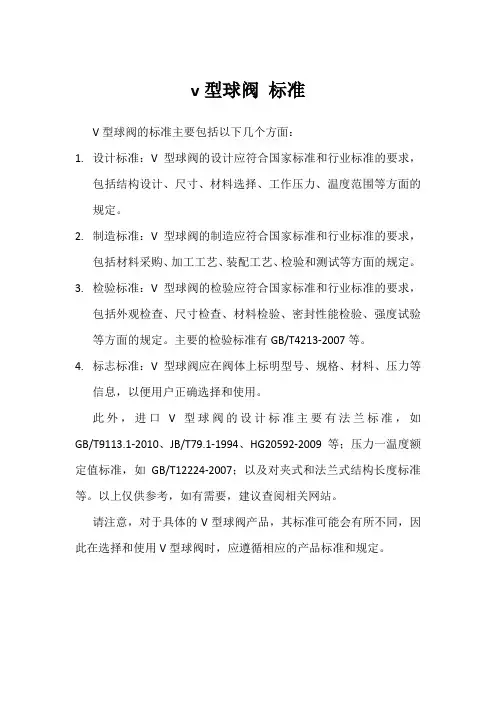

v型球阀标准
V型球阀的标准主要包括以下几个方面：
1.设计标准：V型球阀的设计应符合国家标准和行业标准的要求，
包括结构设计、尺寸、材料选择、工作压力、温度范围等方面的规定。

2.制造标准：V型球阀的制造应符合国家标准和行业标准的要求，
包括材料采购、加工工艺、装配工艺、检验和测试等方面的规定。

3.检验标准：V型球阀的检验应符合国家标准和行业标准的要求，
包括外观检查、尺寸检查、材料检验、密封性能检验、强度试验等方面的规定。

主要的检验标准有GB/T4213-2007等。

4.标志标准：V型球阀应在阀体上标明型号、规格、材料、压力等
信息，以便用户正确选择和使用。

此外，进口V型球阀的设计标准主要有法兰标准，如GB/T9113.1-2010、JB/T79.1-1994、HG20592-2009等；压力一温度额定值标准，如GB/T12224-2007；以及对夹式和法兰式结构长度标准等。

以上仅供参考，如有需要，建议查阅相关网站。

请注意，对于具体的V型球阀产品，其标准可能会有所不同，因此在选择和使用V型球阀时，应遵循相应的产品标准和规定。

v型球阀的密封等级摘要：1.V型球阀简介2.V型球阀的密封等级分类3.密封等级与性能关系4.选择合适密封等级的注意事项5.提高V型球阀密封性能的方法正文：V型球阀作为一种常用的阀门设备，在工业领域中具有广泛的应用。

其独特的结构和优异的密封性能使其成为许多场景的首选。

本文将介绍V型球阀的密封等级，帮助大家更好地了解和选择合适的V型球阀。

一、V型球阀简介V型球阀主要由阀体、阀座、球体、驱动装置等组成。

在阀门开启和关闭过程中，球体与阀座之间的密封部位可以实现良好的密封效果。

V型球阀具有流量调节、截止、控制等多种功能，适用于各种腐蚀性、颗粒性、粘稠性流体介质的控制。

二、V型球阀的密封等级分类根据V型球阀的密封性能和使用场景，密封等级可以分为以下几类：1. class 1：适用于一般流体介质，如水、气等。

2.class 2：适用于较严苛的流体介质，如蒸汽、油品等。

3.class 3：适用于高压、高温、高粘度等特殊介质。

4.class 4：适用于高度腐蚀性、颗粒性、易结晶等介质。

三、密封等级与性能关系V型球阀的密封等级直接影响着阀门的性能。

密封等级越高，阀门的密封性能越好，但同时也可能导致操作难度增加、磨损加剧等问题。

因此，在选择密封等级时，需充分考虑介质特性、使用场景和维护要求等因素。

四、选择合适密封等级的注意事项1.了解介质特性，选择适宜的密封材料。

2.结合使用场景，确定密封等级。

3.考虑阀门驱动方式，确保有效操作。

4.注意阀门制造商的资质和品牌口碑。

五、提高V型球阀密封性能的方法1.采用先进的密封结构设计，如金属密封、软硬密封等。

2.选用高品质的密封材料，提高耐磨性和抗腐蚀性。

3.优化阀门驱动装置，提高操作平稳性。

4.定期检查和更换密封件，确保密封性能持久稳定。

总之，V型球阀的密封等级是衡量其性能的重要指标。

在选购V型球阀时，应充分考虑密封等级、介质特性、使用场景等因素，确保阀门的安全、可靠、高效运行。

v型球阀调节曲线
V 型球阀是一种常用的调节流量的阀门，它的调节曲线是指通过调节阀门开度来控制流量的变化规律。

下面是关于V 型球阀调节曲线的一些基本信息：
1. 线性调节：在某些情况下，V 型球阀的调节曲线可以呈现出近似线性的特性。

这意味着，当阀门开度增加时，流量也会成比例地增加，形成一条直线。

这种线性调节特性适用于需要精确控制流量的应用场景。

2. 等百分比调节：另一种常见的调节曲线是等百分比调节。

在这种情况下，随着阀门开度的增加，流量的增加速度会逐渐减缓。

等百分比调节曲线的特点是在不同的开度范围内，流量的变化量相对于开度的变化量保持恒定。

3. 抛物线调节：抛物线调节曲线是一种介于线性和等百分比之间的调节方式。

在抛物线调节曲线中，流量的增加速度在开始时较快，然后逐渐减缓，最终趋于平稳。

具体的V 型球阀调节曲线可能会因不同的阀门设计和工作条件而有所不同。

在实际应用中，根据具体的需求和系统特性选择合适的调节曲线非常重要，以确保流量控制的准确性和稳定性。

V型球阀是新一代高性能球阀，适用于Class150～Class600、PN16～PN100的各种管路上,V型球阀根据用户要求的不同,有两种不同的用途,一种是作为截断阀,用于截断或通管路中的介质,一种是作为调节阀,用于调节管路中介质的流量等参数。

截断型V型还需阀的驱动方式为手动、蜗轮蜗杆传动、气动和电动，调节型V型球阀的驱动方式为气动和电动。

通过选用不同的材质,V型球阀可分别适用于水、蒸气、油品、硝酸、醋酸、氧化性介质、尿素、糖浆等多种介质。

金属硬密封V型球阀的使用温度一般为≤250℃,特殊订货,金属硬密封V型球阀的使用温度为≤425℃（碳钢阀体）或≤540℃（不锈钢、铬钼钢、铬钼钒钢阀体），软密封V型球阀的使用温度一般为≤180℃（增强聚四氟乙烯阀座）。

V型球阀的连接方式为对夹连接和法兰连接。

二、特点1.V型球阀采用弹簧或圆柱弹簧加载的可动阀座结构,阀座与V型球不会产生卡住或脱离等问题,密封可靠,使用寿命长；2.V型切口的球体与金属阀座之间具有剪切作用,特别适用于含纤维、固体颗粒、料浆等介质；3.金属硬密封的球体与阀座密封面根据用户使用工况的不同,可分别采用喷焊镍基合金（硬度≥HRC60）、超音速喷涂钨钴合金（最高硬度≥HRC70）及特种硬化材料等多种先进工艺,适用于各种苛刻工况；4.全开时阀门流通能力大,压力损失小,且介质不会沉积在阀体中腔；5.结构紧凑,通用性强；6.截断型V型球阀密封性能好，可取代闸阀、截止阀及普通球阀等多种阀门；7.本阀具有精确调节并可靠定位功能，流量特性为近似等百分比，可调范围大，最大可调比为100:1。

V型调节球阀气动或电动V型球阀是一种转角为90度的旋转型调节阀。

它由气动或电动执行机构和V球阀体组件两部分组成。

其球芯是一个带有局部球面，其上开有V型缺口的特殊阀芯，最适宜控制纸浆、污水和含有纤维性介质，以及含有微小固体悬浮介质，关闭时V型开口与阀座之间具有剪切作用，可将纤维物料切断。

v型球阀的密封等级摘要：1.V 型球阀概述2.V 型球阀的密封等级分类3.V 型球阀的密封性能4.V 型球阀在各行业的应用5.结论正文：一、V 型球阀概述V 型球阀是一种用于流体控制的阀门，其球体的形状为V 型。

V 型球阀结构类似于传统的球阀，但由于其特殊的球体形状，能够更加精确地控制流体的流量和流向。

V 型球阀广泛应用于化工、石油、天然气、制药等行业中的流量控制、调节和分流。

V 型球阀的主要特点包括以下几个方面：1.结构紧凑，操作简单，便于维护；2.密封性能好，能够实现零泄漏；3.流量调节范围大，适用于多种工况；4.材质多样，可根据不同介质选择适合的材料；5.适用范围广泛，覆盖了各行业的流体控制需求。

二、V 型球阀的密封等级分类根据密封性能的不同，V 型球阀可分为以下几个等级：1.软密封：软密封V 型球阀采用柔性石墨或橡胶作为密封材料，密封性能较好，但耐压和耐温性能相对较低，适用于低压、低温的工况。

2.硬密封：硬密封V 型球阀采用金属材料（如不锈钢、碳钢等）作为密封材料，密封性能较高，同时也具有较好的耐压和耐温性能，适用于高压、高温的工况。

3.超硬密封：超硬密封V 型球阀采用陶瓷或硬质合金等高硬度材料作为密封材料，密封性能更高，适用于高温、高压、高磨损的工况。

三、V 型球阀的密封性能V 型球阀的密封性能是衡量其质量的重要指标。

V 型球阀的密封性能主要取决于密封材料的选择、球阀的制造工艺以及阀门的结构设计。

在实际应用中，V 型球阀的密封性能需要满足以下要求：1.零泄漏：在正常工作条件下，V 型球阀应实现零泄漏，以确保流体输送的稳定性和安全性。

2.耐久性：V 型球阀在长时间的使用过程中，其密封性能不应发生明显下降。

3.抗磨损：在高磨损工况下，V 型球阀的密封材料应具备良好的抗磨损性能，以保证密封性能的持久性。

四、V 型球阀在各行业的应用V 型球阀广泛应用于化工、石油、天然气、制药等行业，主要用于流量控制、调节和分流等场合。

V型球阀调节曲线简介V型球阀是一种常用的调节阀门，广泛应用于工业领域中的流体控制系统中。

它具有结构简单、密封可靠、操作灵活等特点，能够实现对流体流量和压力的精确调节。

本文将详细介绍V型球阀的调节曲线，包括其定义、特点、应用以及调节曲线的分析和优化。

一、V型球阀调节曲线的定义V型球阀调节曲线是指在不同开度下，球阀所能提供的流量或压力与开度之间的关系曲线。

它反映了球阀在不同工况下对流体进行调节时的性能表现。

二、V型球阀调节曲线的特点1.非线性特性：V型球阀的调节曲线通常呈现非线性特性，即在不同开度下，单位开度变化所引起的流量或压力变化不同。

2.开口范围大：V型球阀具有较大的开口范围，可以满足不同工况下对流量或压力进行精确控制的需求。

3.稳定性高：V型球阀的调节曲线通常较为平滑，流量或压力随开度变化较为稳定，能够提供稳定的流体控制效果。

三、V型球阀调节曲线的应用V型球阀广泛应用于许多工业领域中的流体控制系统，如化工、石油、冶金、电力等。

它常被用于以下场景：1.流量控制：通过调节V型球阀的开度，可以实现对流体流量的精确控制，满足不同工艺过程中对流量的要求。

2.压力调节：V型球阀还可以根据系统需求对压力进行调节。

通过改变阀门开度，可以控制管道中的压力水平。

3.温度控制：在一些特殊工艺中，V型球阀也可以用于调节介质温度。

通过改变阀门开度来控制介质进入或离开加热设备的速率，从而实现温度的精确控制。

四、V型球阀调节曲线分析与优化1.曲线分析：通过对V型球阀调节曲线进行分析，可以了解不同开度下流量或压力变化情况，找出曲线中的关键点和特殊区域。

这有助于优化控制系统的设计和运行。

2.曲线优化：根据实际需求，可以对V型球阀调节曲线进行优化。

例如，在需要精确流量控制的场景中，可以通过改变球阀结构或使用特殊材料来调整曲线的斜率，使其更加符合工艺要求。

3.系统调试：在实际应用中，需要对V型球阀进行系统调试。

通过对曲线进行监测和调整，可以保证球阀能够按照预期工作，并满足流量或压力的要求。

v型球阀工作原理
V型球阀是一种常见的用于控制流体的阀门，其工作原理如下：
1. 开启状态：当手柄或电动执行机构旋转时，球体与阀座之间的通道被打开，流体可以自由通过。

2. 关闭状态：当手柄或电动执行机构旋转到关闭位置时，球体被转到阀座上方，阀门完全关闭。

因为球体与阀座之间是呈V 字形的，所以称为V型球阀。

3. 调节流量：通过旋转手柄或电动执行机构，可以控制球体的位置，从而调节流体的通量。

当球体处于阀座上方的不同位置时，通道的开闭程度会有所变化，从而实现流量的调节。

4. 密封性能：V型球阀的阀座和球体通常由金属材料制成，具有良好的密封性能。

当阀门关闭时，球体与阀座紧密贴合，阻止任何流体通过。

5. 应用领域：V型球阀广泛应用于化工、石油、天然气、制药等工业领域，特别适用于需要调节流量和具有比较高温度或高压的场合。

v型调节球阀工作原理
V型调节球阀是一种常用的控制阀门，其工作原理如下：
1. 密封状态：当阀门关闭时，球体与阀座完全接触，形成良好的密封，防止介质泄漏。

2. 调节状态：当阀门打开时，通过旋转球体使介质通过阀体内的球体孔道，实现流量的调节。

由于球体表面呈“V”形，因此可以通过旋转球体来改变孔道的开度，从而控制介质的流量。

3. 流向改变：根据阀体中球体孔道的位置，可以控制介质的流向。

当球体孔道与阀座孔道对应时，介质可以顺利通过；当球体旋转到其他位置时，孔道对应不上，介质无法通过，从而改变了流向。

4. 传动装置：V型调节球阀通常配备手柄或电动装置作为传动装置，通过旋转传动装置使球体旋转，从而实现阀门的开关和调节。

总的来说，V型调节球阀通过球体的旋转来改变孔道的开度，控制介质的流量，并通过改变孔道的位置来改变介质的流向。

它具有结构简单、操作方便、调节精度高等特点，广泛应用于各种工业领域中的流体控制系统中。
