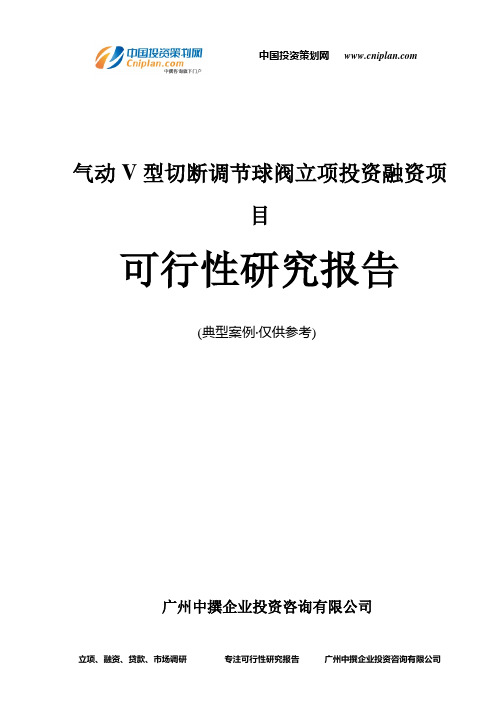

气动V型切断调节球阀立项投资融资项目可行性研究报告(典型案例〃仅供参考)广州中撰企业投资咨询有限公司地址：中国〃广州目录第一章气动V型切断调节球阀项目概论 (1)一、气动V型切断调节球阀项目名称及承办单位 (1)二、气动V型切断调节球阀项目可行性研究报告委托编制单位 (1)三、可行性研究的目的 (1)四、可行性研究报告编制依据原则和范围 (2)（一）项目可行性报告编制依据 (2)（二）可行性研究报告编制原则 (2)（三）可行性研究报告编制范围 (4)五、研究的主要过程 (5)六、气动V型切断调节球阀产品方案及建设规模 (6)七、气动V型切断调节球阀项目总投资估算 (6)八、工艺技术装备方案的选择 (6)九、项目实施进度建议 (6)十、研究结论 (6)十一、气动V型切断调节球阀项目主要经济技术指标 (9)项目主要经济技术指标一览表 (9)第二章气动V型切断调节球阀产品说明 (15)第三章气动V型切断调节球阀项目市场分析预测 (15)第四章项目选址科学性分析 (15)一、厂址的选择原则 (15)二、厂址选择方案 (16)四、选址用地权属性质类别及占地面积 (17)五、项目用地利用指标 (17)项目占地及建筑工程投资一览表 (17)六、项目选址综合评价 (18)第五章项目建设内容与建设规模 (19)一、建设内容 (19)（一）土建工程 (19)（二）设备购臵 (20)二、建设规模 (20)第六章原辅材料供应及基本生产条件 (20)一、原辅材料供应条件 (21)（一）主要原辅材料供应 (21)（二）原辅材料来源 (21)原辅材料及能源供应情况一览表 (21)二、基本生产条件 (22)第七章工程技术方案 (23)一、工艺技术方案的选用原则 (23)二、工艺技术方案 (24)（一）工艺技术来源及特点 (24)（二）技术保障措施 (25)（三）产品生产工艺流程 (25)气动V型切断调节球阀生产工艺流程示意简图 (25)三、设备的选择 (26)（一）设备配臵原则 (26)（二）设备配臵方案 (27)主要设备投资明细表 (27)第八章环境保护 (28)一、环境保护设计依据 (28)二、污染物的来源 (29)（一）气动V型切断调节球阀项目建设期污染源 (30)（二）气动V型切断调节球阀项目运营期污染源 (30)三、污染物的治理 (30)（一）项目施工期环境影响简要分析及治理措施 (31)1、施工期大气环境影响分析和防治对策 (31)2、施工期水环境影响分析和防治对策 (35)3、施工期固体废弃物环境影响分析和防治对策 (36)4、施工期噪声环境影响分析和防治对策 (37)5、施工建议及要求 (39)施工期间主要污染物产生及预计排放情况一览表 (41)（二）项目营运期环境影响分析及治理措施 (42)1、废水的治理 (42)办公及生活废水处理流程图 (42)生活及办公废水治理效果比较一览表 (43)生活及办公废水治理效果一览表 (43)2、固体废弃物的治理措施及排放分析 (43)3、噪声治理措施及排放分析 (44)主要噪声源治理情况一览表 (46)四、环境保护投资分析 (46)（一）环境保护设施投资 (46)（二）环境效益分析 (47)五、厂区绿化工程 (47)六、清洁生产 (48)七、环境保护结论 (48)施工期主要污染物产生、排放及预期效果一览表 (50)第九章项目节能分析 (51)一、项目建设的节能原则 (51)二、设计依据及用能标准 (51)（一）节能政策依据 (51)（二）国家及省、市节能目标 (52)（三）行业标准、规范、技术规定和技术指导 (53)三、项目节能背景分析 (53)四、项目能源消耗种类和数量分析 (55)（一）主要耗能装臵及能耗种类和数量 (55)1、主要耗能装臵 (55)2、主要能耗种类及数量 (55)项目综合用能测算一览表 (56)（二）单位产品能耗指标测算 (56)单位能耗估算一览表 (57)五、项目用能品种选择的可靠性分析 (58)六、工艺设备节能措施 (58)七、电力节能措施 (59)八、节水措施 (60)九、项目运营期节能原则 (60)十、运营期主要节能措施 (61)十一、能源管理 (62)（一）管理组织和制度 (62)（二）能源计量管理 (62)十二、节能建议及效果分析 (63)（一）节能建议 (63)（二）节能效果分析 (63)第十章组织机构工作制度和劳动定员 (64)一、组织机构 (64)二、工作制度 (64)三、劳动定员 (65)四、人员培训 (65)（一）人员技术水平与要求 (65)（二）培训规划建议 (66)第十一章气动V型切断调节球阀项目投资估算与资金筹措 (66)一、投资估算依据和说明 (66)（一）编制依据 (67)（二）投资费用分析 (68)（三）工程建设投资（固定资产）投资 (69)1、设备投资估算 (69)2、土建投资估算 (69)3、其它费用 (69)4、工程建设投资（固定资产）投资 (70)固定资产投资估算表 (70)5、铺底流动资金估算 (71)铺底流动资金估算一览表 (71)6、气动V型切断调节球阀项目总投资估算 (71)总投资构成分析一览表 (72)二、资金筹措 (72)投资计划与资金筹措表 (73)三、气动V型切断调节球阀项目资金使用计划 (73)资金使用计划与运用表 (74)第十二章经济评价 (74)一、经济评价的依据和范围 (74)二、基础数据与参数选取 (75)三、财务效益与费用估算 (76)（一）销售收入估算 (76)产品销售收入及税金估算一览表 (76)（二）综合总成本估算 (76)综合总成本费用估算表 (77)（三）利润总额估算 (77)（四）所得税及税后利润 (78)（五）项目投资收益率测算 (78)项目综合损益表 (78)四、财务分析 (79)财务现金流量表（全部投资） (81)财务现金流量表（固定投资） (83)五、不确定性分析 (84)盈亏平衡分析表 (84)六、敏感性分析 (85)单因素敏感性分析表 (86)第十三章气动V型切断调节球阀项目综合评价 (87)第一章项目概论一、项目名称及承办单位1、项目名称：气动V型切断调节球阀投资建设项目2、项目建设性质：新建3、项目承办单位：广州中撰企业投资咨询有限公司4、企业类型：有限责任公司5、注册资金：100万元人民币二、项目可行性研究报告委托编制单位1、编制单位：广州中撰企业投资咨询有限公司三、可行性研究的目的本可行性研究报告对该气动V型切断调节球阀项目所涉及的主要问题，例如：资源条件、原辅材料、燃料和动力的供应、交通运输条件、建厂规模、投资规模、生产工艺和设备选型、产品类别、项目节能技术和措施、环境影响评价和劳动卫生保障等，从技术、经济和环境保护等多个方面进行较为详细的调查研究。

v型球阀的密封等级摘要：1.V型球阀简介2.V型球阀的密封等级分类3.密封等级与性能关系4.选择合适密封等级的注意事项5.提高V型球阀密封性能的方法正文：V型球阀作为一种常用的阀门设备，在工业领域中具有广泛的应用。

其独特的结构和优异的密封性能使其成为许多场景的首选。

本文将介绍V型球阀的密封等级，帮助大家更好地了解和选择合适的V型球阀。

一、V型球阀简介V型球阀主要由阀体、阀座、球体、驱动装置等组成。

在阀门开启和关闭过程中，球体与阀座之间的密封部位可以实现良好的密封效果。

V型球阀具有流量调节、截止、控制等多种功能，适用于各种腐蚀性、颗粒性、粘稠性流体介质的控制。

二、V型球阀的密封等级分类根据V型球阀的密封性能和使用场景，密封等级可以分为以下几类：1. class 1：适用于一般流体介质，如水、气等。

2.class 2：适用于较严苛的流体介质，如蒸汽、油品等。

3.class 3：适用于高压、高温、高粘度等特殊介质。

4.class 4：适用于高度腐蚀性、颗粒性、易结晶等介质。

三、密封等级与性能关系V型球阀的密封等级直接影响着阀门的性能。

密封等级越高，阀门的密封性能越好，但同时也可能导致操作难度增加、磨损加剧等问题。

因此，在选择密封等级时，需充分考虑介质特性、使用场景和维护要求等因素。

四、选择合适密封等级的注意事项1.了解介质特性，选择适宜的密封材料。

2.结合使用场景，确定密封等级。

3.考虑阀门驱动方式，确保有效操作。

4.注意阀门制造商的资质和品牌口碑。

五、提高V型球阀密封性能的方法1.采用先进的密封结构设计，如金属密封、软硬密封等。

2.选用高品质的密封材料，提高耐磨性和抗腐蚀性。

3.优化阀门驱动装置，提高操作平稳性。

4.定期检查和更换密封件，确保密封性能持久稳定。

总之，V型球阀的密封等级是衡量其性能的重要指标。

在选购V型球阀时，应充分考虑密封等级、介质特性、使用场景等因素，确保阀门的安全、可靠、高效运行。

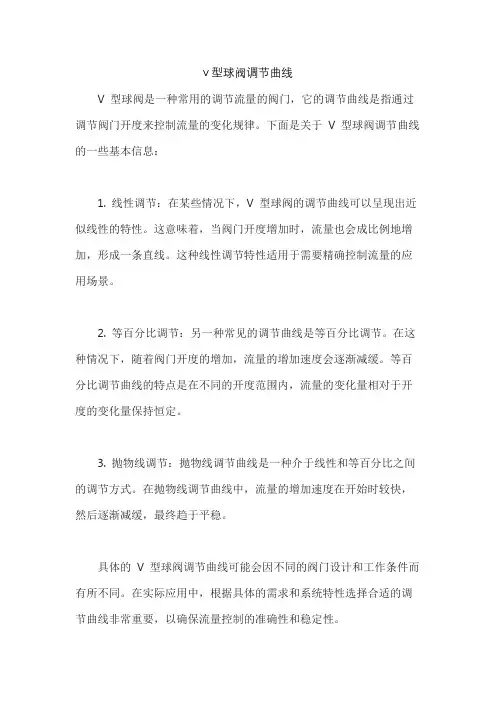

v型球阀调节曲线
V 型球阀是一种常用的调节流量的阀门，它的调节曲线是指通过调节阀门开度来控制流量的变化规律。

下面是关于V 型球阀调节曲线的一些基本信息：
1. 线性调节：在某些情况下，V 型球阀的调节曲线可以呈现出近似线性的特性。

这意味着，当阀门开度增加时，流量也会成比例地增加，形成一条直线。

这种线性调节特性适用于需要精确控制流量的应用场景。

2. 等百分比调节：另一种常见的调节曲线是等百分比调节。

在这种情况下，随着阀门开度的增加，流量的增加速度会逐渐减缓。

等百分比调节曲线的特点是在不同的开度范围内，流量的变化量相对于开度的变化量保持恒定。

3. 抛物线调节：抛物线调节曲线是一种介于线性和等百分比之间的调节方式。

在抛物线调节曲线中，流量的增加速度在开始时较快，然后逐渐减缓，最终趋于平稳。

具体的V 型球阀调节曲线可能会因不同的阀门设计和工作条件而有所不同。

在实际应用中，根据具体的需求和系统特性选择合适的调节曲线非常重要，以确保流量控制的准确性和稳定性。

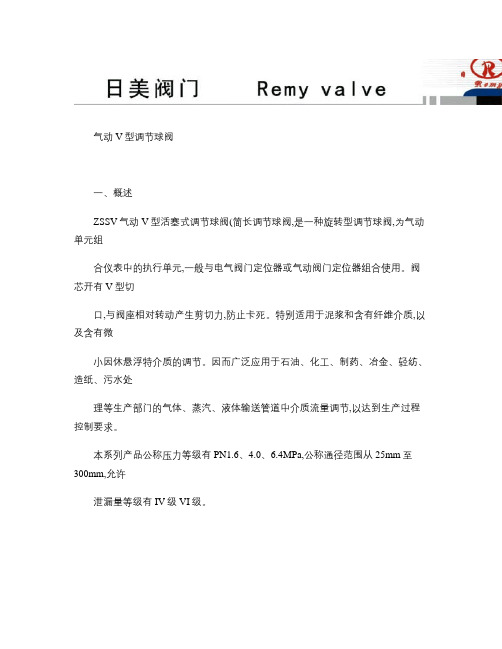

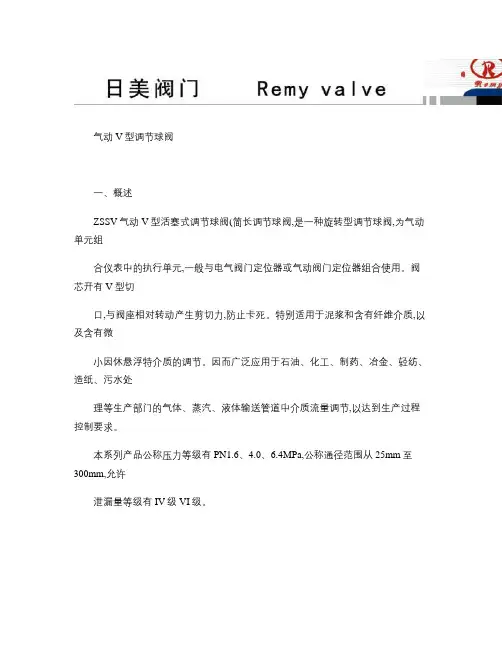

气动V型调节球阀
一、概述
ZSSV气动V型活塞式调节球阀(简长调节球阀,是一种旋转型调节球阀,为气动单元组
合仪表中的执行单元,一般与电气阀门定位器或气动阀门定位器组合使用。

阀芯开有V型切
口,与阀座相对转动产生剪切力,防止卡死。

特别适用于泥浆和含有纤维介质,以及含有微
小因休悬浮特介质的调节。

因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处
理等生产部门的气体、蒸汽、液体输送管道中介质流量调节,以达到生产过程控制要求。

本系列产品公称压力等级有PN1.6、4.0、6.4MPa,公称通径范围从25mm至300mm,允许
泄漏量等级有IV级VI级。

二、主要零件材料
阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti 阀杆:OCr17Ni12Mo2、OCr17Ni14Cu4Nb
阀板:ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀杆(板轴承:OCr17Ni12Mo2
阀芯:增强聚四氟乙烯、司钛莱合金堆焊
压圈:OCr17Ni12Mo2
阀座(密封环:聚四氟乙烯、石墨
阀座托架:OCr17Ni12Mo2
垫环:氟橡胶O形圈
三、性能技术参数
四、阀形式
五、外形尺寸(单位:mm。

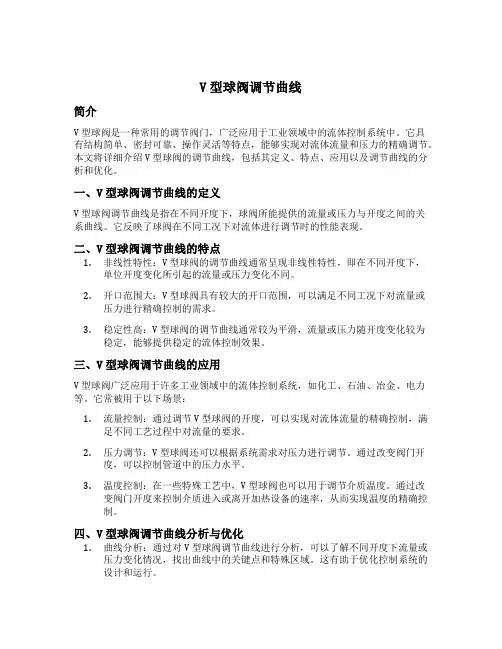

V型球阀调节曲线简介V型球阀是一种常用的调节阀门，广泛应用于工业领域中的流体控制系统中。

它具有结构简单、密封可靠、操作灵活等特点，能够实现对流体流量和压力的精确调节。

本文将详细介绍V型球阀的调节曲线，包括其定义、特点、应用以及调节曲线的分析和优化。

一、V型球阀调节曲线的定义V型球阀调节曲线是指在不同开度下，球阀所能提供的流量或压力与开度之间的关系曲线。

它反映了球阀在不同工况下对流体进行调节时的性能表现。

二、V型球阀调节曲线的特点1.非线性特性：V型球阀的调节曲线通常呈现非线性特性，即在不同开度下，单位开度变化所引起的流量或压力变化不同。

2.开口范围大：V型球阀具有较大的开口范围，可以满足不同工况下对流量或压力进行精确控制的需求。

3.稳定性高：V型球阀的调节曲线通常较为平滑，流量或压力随开度变化较为稳定，能够提供稳定的流体控制效果。

三、V型球阀调节曲线的应用V型球阀广泛应用于许多工业领域中的流体控制系统，如化工、石油、冶金、电力等。

它常被用于以下场景：1.流量控制：通过调节V型球阀的开度，可以实现对流体流量的精确控制，满足不同工艺过程中对流量的要求。

2.压力调节：V型球阀还可以根据系统需求对压力进行调节。

通过改变阀门开度，可以控制管道中的压力水平。

3.温度控制：在一些特殊工艺中，V型球阀也可以用于调节介质温度。

通过改变阀门开度来控制介质进入或离开加热设备的速率，从而实现温度的精确控制。

四、V型球阀调节曲线分析与优化1.曲线分析：通过对V型球阀调节曲线进行分析，可以了解不同开度下流量或压力变化情况，找出曲线中的关键点和特殊区域。

这有助于优化控制系统的设计和运行。

2.曲线优化：根据实际需求，可以对V型球阀调节曲线进行优化。

例如，在需要精确流量控制的场景中，可以通过改变球阀结构或使用特殊材料来调整曲线的斜率，使其更加符合工艺要求。

3.系统调试：在实际应用中，需要对V型球阀进行系统调试。

通过对曲线进行监测和调整，可以保证球阀能够按照预期工作，并满足流量或压力的要求。

阀的种类及图例在现场我们见到最多的就是阀。

汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。

阀门的用途是广泛的，因此它起的作用也是很大的。

例如：在发电厂中阀门能够控制锅炉和汽轮机的运转；在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。

尽管如此，阀门同其它产品比较往往被人们忽视。

例如：在安装机器设备时，人们往往把重点放在主要机器设备方面，如：压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。

阀门的分类阀门产品的种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。

我国目前大多数习惯是按压力和结构种类来区分。

即：按公称压力分：W1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、三10MPa为高压阀、超过100MPa为超高压阀。

按结构种类分主要有：旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。

止回阀（包括底阀）—用于自动防止管道内的介质倒流。

节流阀—用于调节管道介质的流量。

蝶阀—用于开启或关闭管道内的介质。

也可作调节用。

安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。

减压阀—用于自动降低管道及设备内介质压力。

系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。

疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。

按用途和作用分类截断阀类——主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

调节阀类——主要用于调节介质的流量、压力等。

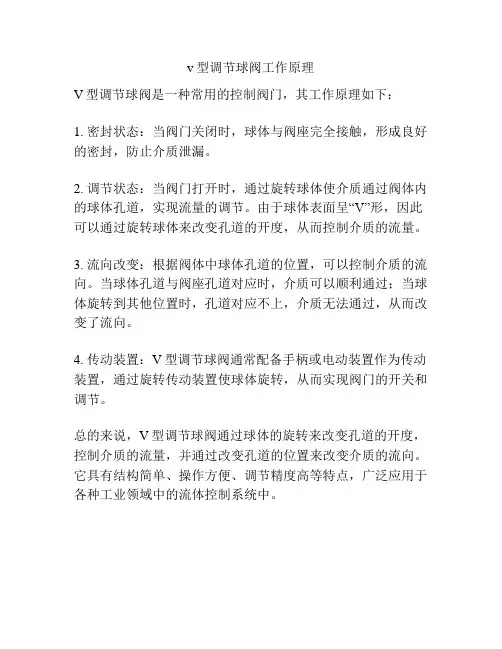

v型调节球阀工作原理
V型调节球阀是一种常用的控制阀门，其工作原理如下：
1. 密封状态：当阀门关闭时，球体与阀座完全接触，形成良好的密封，防止介质泄漏。

2. 调节状态：当阀门打开时，通过旋转球体使介质通过阀体内的球体孔道，实现流量的调节。

由于球体表面呈“V”形，因此可以通过旋转球体来改变孔道的开度，从而控制介质的流量。

3. 流向改变：根据阀体中球体孔道的位置，可以控制介质的流向。

当球体孔道与阀座孔道对应时，介质可以顺利通过；当球体旋转到其他位置时，孔道对应不上，介质无法通过，从而改变了流向。

4. 传动装置：V型调节球阀通常配备手柄或电动装置作为传动装置，通过旋转传动装置使球体旋转，从而实现阀门的开关和调节。

总的来说，V型调节球阀通过球体的旋转来改变孔道的开度，控制介质的流量，并通过改变孔道的位置来改变介质的流向。

它具有结构简单、操作方便、调节精度高等特点，广泛应用于各种工业领域中的流体控制系统中。

VYH 气动 V 型球阀使用说明书上海屹沪阀门有限公司Shanghai Yi Hu Control Valve CO., LTD.地址：上海市奉贤区金汇工业园工业路 1390 号 电话：021-******** E-mail:sales@ 邮编：201315 传真：021-******** 网址：一、概述VYH 气动 V 型调节球阀是一种直角回转式调节阀，它由 GT 系列 气动活塞式执行机构（单、双作用） 和 V 形球阀二部分组成。

与电磁阀和电气阀门定位器配套使用，输入 4~20ma DC 信号及 0.5~0.7Mpa 气源即 可控制运转，实现对压力、流量、温度、液位等参数的调节。

它是以压缩空气为动力，阀杆带动阀芯在阀体 内转动 90°，可以实现全开-全闭的动作。

该产品按其密封性能分为金属密封与软密封。

由于气动 V 型调节 球阀为直角回转结构，当阀芯相对于阀座旋转时具有较强的剪切作用，尤其适用于带有纤维和微小颗粒介质 的调节控制。

同时还具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等特 点。

可广泛应用于石油，化工、轻工、电力、制药、造纸、冶金等工业自动控制系统中，作远距离集中控制 或就地控制。

二、特点1、由于 V 型球阀流路简单、流阻较小，因而流通能力较大。

2、V 型球阀阀芯上具有近似等百分比流量特性的 V 型和具有近似线性流量特性的 U 型两种缺口形式，因 而无须通过定位器调整，即能实现不同流量特性的流量控制。

3、可调比可达到 300∶1 远大于直通单、双座调节阀。

4、 具有较高的密封等级： 软密封结构的泄漏等级为 GB/T4213 VI 级；硬密封结构的泄漏等级为 GB/T4213 IV 级。

O 5、正、反作用方式变换较为方便，只需将阀芯初始位置旋转 90 ，即能实现作用方式的转换。

6、结构简单、维护方便。

体积较小、易于安装。

三、型号编制说明V YH 6 41 F——16CG 温度类型（表 1） 阀体材质（表 2） 公称压力（表 3） 密封面材料（表 4） 连接方式（表 5） 执行机构类型（表 6） 屹沪公司标志 阀门代号：V 型球阀表1工作温度℃ 代号 中温 G 常温 无表2阀体材质 代号 碳钢 C 不锈钢 P 铸铁 省略表3公称压力 Mpa 代号 1.6 16 2.5 25 4.0 40 6.4 64表4密封面材料 代号 四氟乙烯 F 金属密封 H表5连接形式 代号 法兰 41 丝扣 11 对夹式 71表6执行机构 代号 电动 9 气动 6四、工作原理和结构VYH 气动 V 型调节球阀由气动活塞式执行机构和 V 形球阀二部分组成。

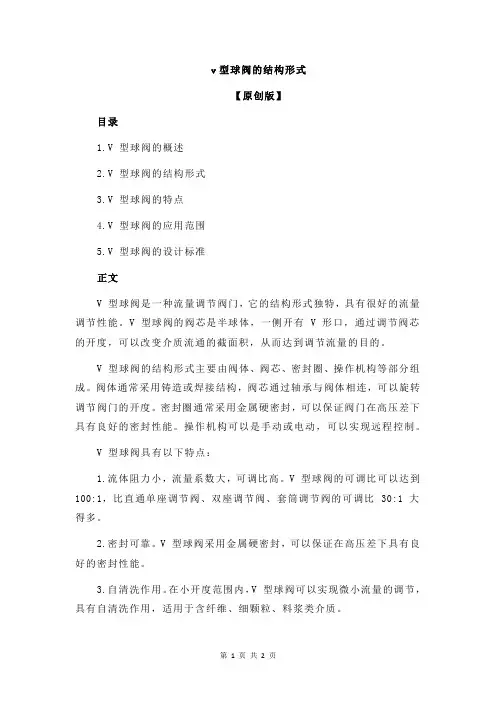

v型球阀的结构形式
