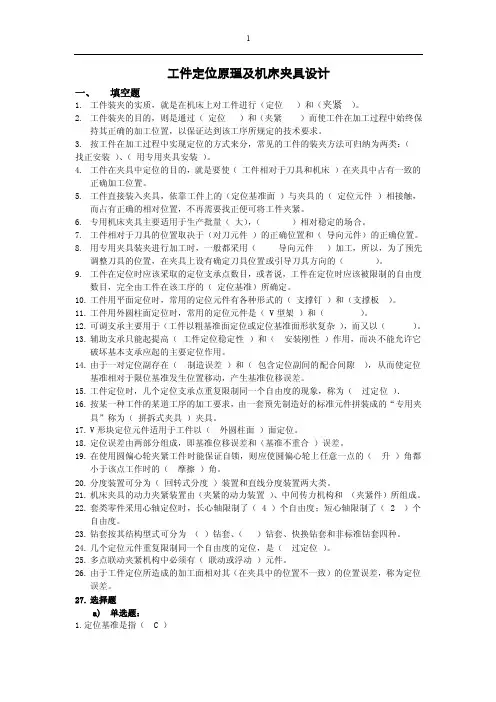

第三模块工件定位原理及机床夹具设计习题及答案一、填空题1.工件装夹的实质，就是在机床上对工件进行（）和（）。
2.工件装夹的目的，则是通过（）和（）而使工件在加工过程中始终保持其正确的加工位置，以保证达到该工序所规定的技术要求。
3.按工件在加工过程中实现定位的方式来分，常见的工件的装夹方法可归纳为两类：（）、（）。
4.工件在夹具中定位的目的，就是要使（）在夹具中占有一致的正确加工位置。
5.工件直接装入夹具，依靠工件上的（）与夹具的（）相接触，而占有正确的相对位置，不再需要找正便可将工件夹紧。
6.专用机床夹具主要适用于生产批量（），（）相对稳定的场合。
7.工件相对于刀具的位置取决于（）的正确位置和（）的正确位置。
8.用专用夹具装夹进行加工时，一般都采用（）加工，所以，为了预先调整刀具的位置，在夹具上设有确定刀具位置或引导刀具方向的（）。
9.工件在定位时应该采取的定位支承点数目，或者说，工件在定位时应该被限制的自由度数目，完全由工件在该工序的（）所确定。
10.工件用平面定位时，常用的定位元件有各种形式的（）和（）。
11.工件用外圆柱面定位时，常用的定位元件是（）和（）。
12.可调支承主要用于（），而又以（）。
13.辅助支承只能起提高（）的（）作用，而决不能允许它破坏基本支承应起的主要定位作用。
14.由于一对定位副存在（）和（），从而使定位基准相对于限位基准发生位置移动，产生基准位移误差。
15.工件定位时，几个定位支承点重复限制同一个自由度的现象，称为（）．16.按某一种工件的某道工序的加工要求，由一套预先制造好的标准元件拼装成的“专用夹具”称为（）夹具。
17.V形块定位元件适用于工件以（）面定位。
18.定位误差由两部分组成，即基准位置误差和（）误差。
19.在使用圆偏心轮夹紧工件时能保证自锁，则应使圆偏心轮上任意一点的（）角都小于该点工作时的（）角。
20.分度装置可分为（）装置和直线分度装置两大类。
21.机床夹具的动力夹紧装置由（）、中间传力机构和（）所组成。
22.套类零件采用心轴定位时，长心轴限制了（）个自由度；短心轴限制了（）个自由度。
23.钻套按其结构型式可分为（）钻套、（）钻套、快换钻套和非标准钻套四种。
24.几个定位元件重复限制同一个自由度的定位，是（）。
25.多点联动夹紧机构中必须有（）元件。
26.由于工件定位所造成的加工面相对其（）的位置误差，称为定位误差。
———————————————————————————————————————填空题答案1.（定位）、（夹紧。
）2.（定位）、（夹紧）3.（按找正方式定位装夹）、（用专用夹具装夹）。
4.（同一批工件）5.（定位基准）、（定位元件）6.（较大），（产品品种）7.（夹具在机床上）、（工件在夹具中）8.（调整法）、（对刀-导引元件）9.（加工技术要求）10.（支承钉）、（支承板）11.（V形块）、（定位套）12.（毛坯质量不高）、（粗基准定位时）13.（工件支承刚性）、（辅助定位）14.（制造公差）、（配合间隙）15.（过定位）16.（组合）17.（圆柱）18.（基准不重合）19.（升角）、（摩擦）20.（回转分度）21.（力源装置）、（夹紧元件）22.（4）、（2）23.（固定）、（可换）24.（过定位）25.（浮动）26.（设计基准）————————————————————————二、选择题一）单选题：1.定位基准是指（）A．机床上的某些点、线、面 B．夹具上的某些点、线、面C．工件上的某些点、线、面 D．刀具上的某些点、线、面2.工序基准定义为（）A．设计图中所用的基准 B．工序图中所用的基准C．装配过程中所用的基准 D．用于测量工件尺寸、位置的基准3.工件采用心轴定位时，定位基准面是（）A．心轴外圆柱面 B．工件内圆柱面C．心轴中心线 D．工件外圆柱面4.机床夹具中，用来确定工件在夹具中位置的元件是（）A．定位元件 B．对刀—导向元件C．夹紧元件 D．连接元件5.工件以圆柱面在短V形块上定位时，限制了工件（）个自由度。
A．5 B．4C．3 D．26.在一平板上铣通槽，除沿槽长方向的一个自由度未被限制外，其余自由度均被限制，此定位方式属于（）。
A．完全定位 B．部分定位C．欠定位 D．过定位7.布置在同一平面上的两个支承板相当于的支承点数是（）A．2个 B．3个C．4个 D．无数个8、下面对工件在加工中定位的论述不正确的是（）A．根据加工要求，尽可能采用不完全定位 B．为保证定位的准确，尽可能采用完全定位C．过定位在加工中是可以允许的 D．在加工中严格禁止使用欠定位9、机床夹具中夹紧装置应满足以下除（C ）之外的基本要求。
A．夹紧动作准确 B．夹紧机构的自动化与实际情况适用C．夹紧力应尽量大 D．夹紧装置结构应尽量简单10、没有限制工件的全部自由度，但能满足本工序加工要求的定位属于（）A．完全定位 B．不完全定位C．过定位 D．欠定位11、无论几个支撑点与工件接触，都只能限制工件的一个自由度的支撑是（）A．固定支撑 B．可调支撑C．自位支撑 D．辅助支撑12、设计夹具时，定位元件的误差约等于工件公差的（）A、2倍B、1/2C、1/313、工件以平面定位时，所使用的主要定位元件有（）A、支承钉B、V型铁C、削边销14、在三爪卡盘上，用反爪装夹工件时，它限制了工件（）个自由度。
A、三B、四C、五15、车削形位精度要求高的较长轴类工件时，一般应采用（）为定位基准。
A、外圆B、阶台端面C、前后中心孔16、三个支承点对工件平面定位，能限制（）个自由度A、2B、3C、4D、517、在车床上加工轴类零件，用三爪长盘安装工件，它的定位是( )。
A．六点定位 B．五点定位 C．四点定位 D．七点定位 E．三点定位18、外圆柱工件在套筒孔中的定位，当工件定位基准和定位孔较长时，可限制( )自由度。
A．两个移动 B．两个转动 C．两个移动和两个转动19、一般情况下，由于夹具体的体积较大且要求具有一定的尺寸稳定性，小易变形，所以最好是用（）制造。
A．铸铁 B．铸钢 C．铸铅20、在夹具中布置六个支承点，限制了全部六个自由度，使工件的位置完全确定，称为( )。
A.完全定位B.欠定位C.过定位21、选择定位基准时，一般都选用( )基准，因为它接触面积较大，夹持方便，无论从准确度和受力变形来看，都较为合理。
A．设计 B．装配 C．加工22、采用手动夹紧装置时，夹紧机构必须具有( )性。
A．自锁 B．平衡 C．平稳23、在夹具中,用圆柱芯轴来作工件上圆柱的定位元件时,它可限制工件的( )自由度。
A．三个 B．四个 C．五个 D．六个24、在夹具中，长圆柱心轴，作工件定位元件，可限制工件的( )自由度。
A．三个 B．四个 C．五个25、在夹具中,用较短的V型铁对工件的外圆柱表面定位时,它可以限制工件的( )自由度。
A．两个 B．三个 C．四个 D．六个26、长V形架对圆柱定位时，可限制工件的( )自由度。
A.三个B.四个C.五个27、当加工的孔需要依次进行钻削、扩削、铰削多种加工时，应采用( )。
A.固定转套B.可换钻套C.快换钻套28、工件在夹具中定位时，在工件底平面均布三个支承点，限制了三个自由度，这个面称( )。
A．止动基准面 B.工艺基准 C.主要基准29、用三个支承点对工件的平面定位，能限制( )自由度。
A.三个移动B.三个移动C.一个移动、两个转动30、在夹具中，用来确定刀具对工件的相对位置和相对进给方向，以减少加工中位置误差的元件和机构统称( )。
A.刀具导向装置B.定心装置C.对刀块31．在车床上采用中心架支承加工长轴时，是属于哪种定位。
（）A．完全定位 B．不完全定位 C．过定位 D．欠定位32．机床夹具中需要考虑静平衡要求的是哪一类夹具（）。
A．车床夹具 B．钻床夹具 C．镗床夹具 D．铣床夹具33．常用的夹紧机构中，自锁性能最可靠的是（）。
A．斜楔 B．螺旋 C．偏心 D．铰链34．工件采用心轴定位时，定位基准面是（）。
A．心轴外圆柱面 B．工件内圆柱面C．心轴中心线 D．工件孔中心线35．夹具的动力装置中，最常见的动力源是（）。
A．气动 B．气-液联动C．电磁 D．真空36．工件外圆柱面以90˚V形块定位铣键槽，如图所示，其定位误差为（）。
A．Td B．0.7Td C．0.5Td D．037．在平面磨床上磨削平面时，要求保证被加工平面与底平面之间的尺寸精度和平行度，这时应限制（）个自由度。
A．5个 B．4个 C．3个 D．2个38．工件以外圆柱面在长V形块上定位时，限制了工件（）自由度。
A．6个 B．5个 C．4个 D．3个39．箱体类工件常以一面两孔定位，相应的定位元件应是（）。
A．一个平面、二个短圆柱销 B．一个平面、一个短圆柱销、一个短削边销 C一个平面、二个长圆柱销 D．一个平面、一个长圆柱销、一个短圆柱销41．工件加工时，其定位目的在于确定（）基准的位置。
A．设计 B．工序 C．测量 D．定位42．用双顶尖装夹工件车削外圆，限制了（）个自由度。
A．6个 B．5个 C．4个 D．3个44．套类零件以心轴定位车削外圆时，其定位基准是（）。
A．工件外圆柱面 B．工件内圆柱面C．心轴外圆柱面 D．心轴中心线45．在平面磨床上磨削工件的平面时，不能采用下列哪一种定位？（）A．完全定位 B．不完全定位 C．过定位 D．欠定位46．一面二孔定位中，削边销削边方向（如图）应是（）。
A．与两孔中心连线同方向 B．与两孔中心连线方向成45ºC．与两孔中心连线方向成90º D．任意方向均可47．采用弹性心轴装夹短套工件，属何种定位（）。
A．完全定位 B．不完全定位C．过定位 D．重复定位48．工件以圆柱面在短V形块上定位时，限制了工件（）个自由度。
A．5 B．4 C．3D．249．定位基准是指（ B ）。
A．机床上的某些点、线、面 B．夹具上的某些点、线、面C．工件上的某些点、线、面 D．刀具上的某些点、线、面50．机床夹具中，用来确定工件在夹具中位置的元件是（）。
A．定位元件 B．对刀—导向元件C．夹紧元件 D．连接元件51．下列哪一种定位不能采用（）。
A．完全定位 B．不完全定位 C．过定位 D．欠定位52．盘形齿轮齿坯精加工时，采用小锥度心轴装夹车削外圆属何种定位（）。
A．完全定位 B．不完全定位 C．过定位 D．欠定位53、选择粗基准时，应选择（）的表面。
A．任意 B．比较粗糙 C．加工余量小或不加工54、零件图中尺寸标注的基准一定是（）A．定位基准 B．设计基准 C．测量基准55、同轴度要求较高，工序较多的长轴用（）装夹较合适。
A．四爪卡盘 B．三爪卡盘 C．两顶尖56、（）夹紧装置结构简单，夹紧可靠。
