水库水位监测及远程控制系统

水库监测、水库监控、水库水位监测一、系统概述水库监测适用于水利管理部门远程监测水库的水位、降雨量等实时数据，同时支持远程图像监控，为保障水库的适度蓄水和安全度汛提供了准确、及时的现场信息。

平升水库监测做到了水库水雨情的实时监测、实现了水库的信息化管理，在保护人民生命、财产安全方面发挥了重大作用。

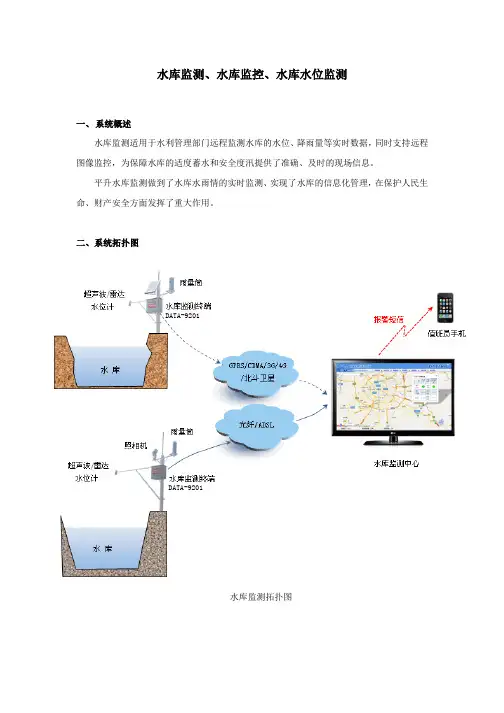

二、系统拓扑图DATA-9201DATA-9201水库监测拓扑图三、系统特点：●《水文监测数据通信规约（SL651-2014）》●《四川省水文测报系统技术规约（SCSW008-2011）》●《特殊区域水文、水资源数据安全采集系统RTU追加测试》●《水文自动测报系统设备遥测终端机（SL 180-2015）》●全国工业产品生产许可证●《水文实时监测管理系统》软件著作权证书●《水文实时监测管理系统》软件产品登记证书四、系统功能●水库分布位置、现场设备运行状态。

●水位、降雨量、设备电池电压等实时数据。

●GPRS/CDMA通信时，支持定时、越限或远程手动拍照。

●光纤/ADSL/3G/4G通信时，支持视频实时监控。

●水位/降雨量超限或现场设备故障时，自动报警●自动向责任人手机发送报警短信。

●自动统计水位、降雨量的时、日、月、年数据报表。

●自动生成水位、降雨量、电池电压等过程分析曲线。

●监测中心服务器和现场终端双向存储历史数据。

●现场平升水库监测终端可存储不少于一年的历史数据记录。

五、水库监测现场展示自动雨量水位监测设备（水库监测终端）水库监测设备 DATA-9201一、特点◆通过国家水利部“水文监测数据传输规约（SL651-2014）、水文遥测终端机(SL 180-2015)、特殊区域水文/水资源数据安全采集系统RTU追加测试”等权威检测；获得“全国工业产品生产许可证”。

◆核心监测设备选用DATA-6311型低功耗测控终端，GPRS实时在线平均电流≤10mA，功耗仅为同类产品的1/10，大大减少太阳能供电设备成本并降低施工难度。

1.利用先进的传感器技术进行实时数据采集。 2.确保数据采集的准确性和稳定性。 3.对采集到的数据进行实时分析和处理。
实时监测数据传输
1.建立高效、稳定的数据传输网络。 2.采用加密传输技术确保数据安全。 3.实现数据传输的实时监测和预警功能。
实时监测与预警机制
▪ 实时监测数据处理与分析
1.运用大数据技术对实时监测数据进行处理和分析。 2.建立数据分析和预警模型，对异常数据进行判断和预警。 3.实现实时监测数据的可视化展示。
安全性与可靠性保障
▪ 应急响应
1.制定详细的应急预案，明确应对突发情况的流程和责任人。 2.配备应急电源和备用设备，确保在突发情况下能够迅速恢复 系统正常运行。 3.定期进行应急演练和培训，提高应急响应的能力和水平。
▪ 合规性要求
1.遵循国家网络安全法律法规和相关标准，确保系统的合法性 和合规性。 2.对系统进行等级保护定级备案，按照相应等级要求进行安全 防护。 3.配合监管部门进行监督检查和审计，及时整改存在的问题和 漏洞。 以上内容仅供参考，具体内容需要根据实际情况进行调整和优 化。
水库环境监测系统
系统架构与技术选型
系统架构与技术选型
▪ 系统总体架构
1.系统采用分层架构设计，包括感知层、网络层、数据层和应用层，各层之间采用 标准接口进行通信，保证系统的可扩展性和稳定性。 2.感知层负责采集水库环境数据，包括水位、水质、气象等信息，采用传感器和遥 感技术实现。 3.网络层负责数据传输，采用有线和无线相结合的方式，保证数据传输的稳定性和 实时性。
水库环境监测系统
目录页
Contents Page
1. 系统概述与背景介绍 2. 监测目标与需求分析 3. 系统架构与技术选型 4. 数据采集与处理模块 5. 实时监测与预警机制 6. 系统性能与优化策略 7. 安全性与可靠性保障 8. 结论与展望

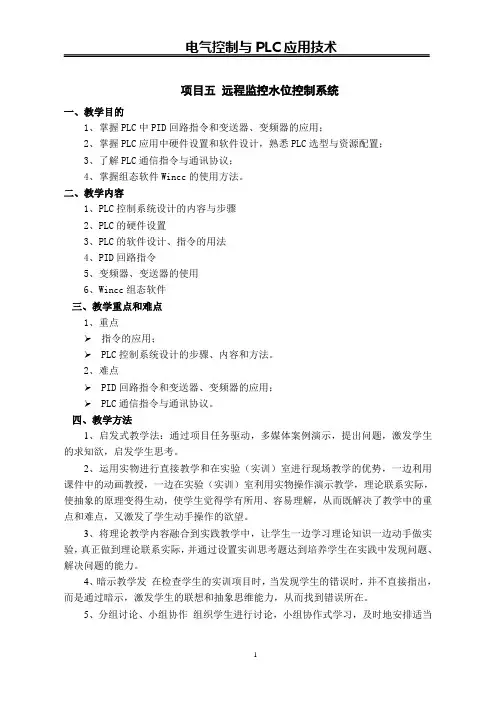

项目五远程监控水位控制系统一、教学目的1、掌握PLC中PID回路指令和变送器、变频器的应用；2、掌握PLC应用中硬件设置和软件设计，熟悉PLC选型与资源配置；3、了解PLC通信指令与通讯协议；4、掌握组态软件Wincc的使用方法。

二、教学内容1、PLC控制系统设计的内容与步骤2、PLC的硬件设置3、PLC的软件设计、指令的用法4、PID回路指令5、变频器、变送器的使用6、Wincc组态软件三、教学重点和难点1、重点指令的应用；PLC控制系统设计的步骤、内容和方法。

2、难点PID回路指令和变送器、变频器的应用；PLC通信指令与通讯协议。

四、教学方法1、启发式教学法：通过项目任务驱动，多媒体案例演示，提出问题，激发学生的求知欲，启发学生思考。

2、运用实物进行直接教学和在实验（实训）室进行现场教学的优势，一边利用课件中的动画教授，一边在实验（实训）室利用实物操作演示教学，理论联系实际，使抽象的原理变得生动，使学生觉得学有所用、容易理解，从而既解决了教学中的重点和难点，又激发了学生动手操作的欲望。

3、将理论教学内容融合到实践教学中，让学生一边学习理论知识一边动手做实验，真正做到理论联系实际，并通过设置实训思考题达到培养学生在实践中发现问题、解决问题的能力。

4、暗示教学发在检查学生的实训项目时，当发现学生的错误时，并不直接指出，而是通过暗示，激发学生的联想和抽象思维能力，从而找到错误所在。

5、分组讨论、小组协作组织学生进行讨论，小组协作式学习，及时地安排适当的实训课题，组织学生以小组的形式进行讨论学习，培养学生运用知识能力以及相互合作的精神。

6、“设故障”教学法针对每个项目的难点和重点，教师事先在项目中设置故障，让学生分析查找故障点，提高学生分析问题和解决问题的能力。

7、鼓励学生质疑，抢答，灵活的运用知识，调动学生的学习主动性和积极性。

任务一水位控制系统设计一、工作任务1、控制要求与技术参数：水箱里的水以变化的速度流出，一台变频器驱动的水泵给水箱打水，以保证水箱的水位维持在满水位的75%。

水库水位监测系统方案一、引言水是生命之源，水库作为储存雨水和调节水源的重要设施，在农业灌溉、城市供水和工业生产中起着至关重要的作用。

为了确保水库运行安全、避免水灾、提高水资源利用效率，水位监测系统成为了必不可少的工具。

本文将介绍一种水库水位监测系统的方案，旨在实时监测水库水位，并提供准确的数据用于决策制定与预警。

二、系统概述水库水位监测系统是由传感器、数据采集与传输模块、数据处理与存储模块以及数据展示与分析模块组成。

传感器负责实时采集水位数据，数据采集与传输模块负责将采集到的数据传输至数据处理与存储模块，数据处理与存储模块对数据进行处理与存储，最后数据展示与分析模块将处理后的数据以可视化的方式展示，并提供数据分析功能。

三、系统组成1. 传感器水位传感器是水库水位监测系统的核心部件，它能够精确测量水位高度。

传统的水位传感器通常采用浮子式传感器或压阻式传感器，根据具体的需求和实际情况选择合适的传感器类型。

传感器应具备高精度、稳定可靠、耐腐蚀等特点，以确保监测数据的准确性与持续性。

2. 数据采集与传输模块数据采集与传输模块负责将传感器采集到的数据进行采集与传输。

该模块可以采用有线或无线方式进行数据传输，有线方式包括以太网、RS485等通信协议，无线方式包括GSM、NB-IoT等通信方式。

通过合适的通信协议，将采集到的数据传输至数据处理与存储模块。

3. 数据处理与存储模块数据处理与存储模块对传输过来的数据进行处理与存储。

数据处理包括数据校验、数据分析、异常数据处理等，以确保传输的数据准确可靠。

数据存储可以采用关系型数据库或者分布式存储系统，以满足大数据量和高并发的需求。

4. 数据展示与分析模块数据展示与分析模块以直观的图表形式展示水库水位数据，并提供数据分析功能。

用户可以通过该模块实时了解水库水位变化情况，可根据历史数据进行水位预测与趋势分析，为决策制定提供参考依据。

数据展示与分析模块可以采用Web开发技术，形成一个用户友好的水库水位监测系统平台。
