橡胶撕裂综述

橡胶材料的抗撕裂性能橡胶作为一种重要的材料，在工业和日常生活中广泛应用。

橡胶材料的抗撕裂性能是评估其使用寿命和质量的重要指标之一。

本文将从抗撕裂性能的定义、测试方法和影响因素三个方面对橡胶材料的抗撕裂性能展开讨论。

一、抗撕裂性能的定义抗撕裂性能是指材料在受力作用下抵抗撕裂或破裂的能力。

对于橡胶材料来说，抗撕裂性能的好坏影响着其使用寿命和安全性。

一个具有优异抗撕裂性能的橡胶材料可以经受各种外力的作用而不容易破裂或出现裂纹。

二、抗撕裂性能的测试方法目前，常用的测试方法有单张撕裂法（Tear Test）和双座撕裂法（Trouser Tear Test）两种。

1. 单张撕裂法：这种方法适用于薄板状材料的测试，如橡胶膜和橡胶片。

测试时，需将样品切割为一定的尺寸和形状，然后通过施加力矩在样品上制造一条裂纹，测量撕裂的力和撕裂的长度，以评估材料的抗撕裂性能。

2. 双座撕裂法：这种方法适用于较厚的橡胶材料，如橡胶管和橡胶块。

测试时，将样品在两个夹具之间夹紧，然后通过在样品上施加一定的拉力使其发生破裂，测量撕裂的力和撕裂的长度，以评估材料的抗撕裂性能。

以上两种测试方法都能够准确评估橡胶材料的抗撕裂性能，选择合适的测试方法取决于材料的形状和厚度。

三、影响橡胶材料抗撕裂性能的因素橡胶材料的抗撕裂性能受多种因素的影响，在材料的选择和设计中需要考虑以下因素：1. 材料的硬度：硬度是指橡胶材料抵抗外力的能力。

一般来说，硬度较高的橡胶材料具有较好的抗撕裂性能。

2. 材料的弹性模量：弹性模量是指材料在弹性变形范围内的刚度。

弹性模量越高，橡胶材料的抗撕裂性能越好。

3. 添加剂的种类和用量：在橡胶材料的制备过程中，添加剂的种类和用量对其抗撕裂性能起着重要影响。

常用的添加剂有增塑剂、交联剂等，它们可以增加橡胶材料的柔软性和韧性，从而提高其抗撕裂性能。

4. 结构设计：在橡胶制品的设计中，合理的结构设计可以降低材料的受力程度，从而提高其抗撕裂性能。

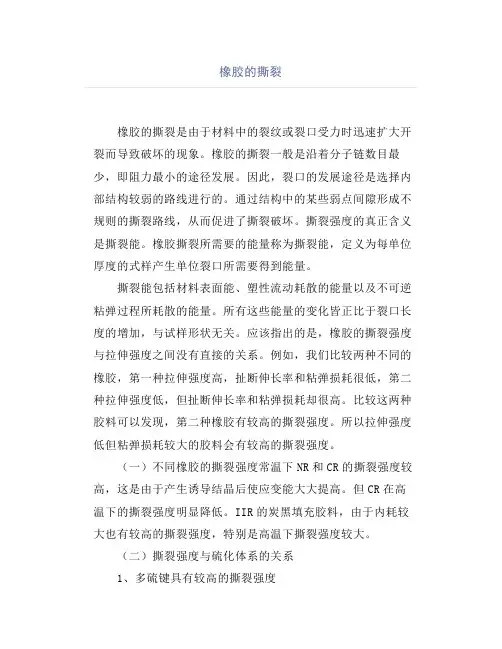

橡胶的撕裂橡胶的撕裂是由于材料中的裂纹或裂口受力时迅速扩大开裂而导致破坏的现象。

橡胶的撕裂一般是沿着分子链数目最少，即阻力最小的途径发展。

因此，裂口的发展途径是选择内部结构较弱的路线进行的。

通过结构中的某些弱点间隙形成不规则的撕裂路线，从而促进了撕裂破坏。

撕裂强度的真正含义是撕裂能。

橡胶撕裂所需要的能量称为撕裂能，定义为每单位厚度的式样产生单位裂口所需要得到能量。

撕裂能包括材料表面能、塑性流动耗散的能量以及不可逆粘弹过程所耗散的能量。

所有这些能量的变化皆正比于裂口长度的增加，与试样形状无关。

应该指出的是，橡胶的撕裂强度与拉伸强度之间没有直接的关系。

例如，我们比较两种不同的橡胶，第一种拉伸强度高，扯断伸长率和粘弹损耗很低，第二种拉伸强度低，但扯断伸长率和粘弹损耗却很高。

比较这两种胶料可以发现，第二种橡胶有较高的撕裂强度。

所以拉伸强度低但粘弹损耗较大的胶料会有较高的撕裂强度。

（一）不同橡胶的撕裂强度常温下NR和CR的撕裂强度较高，这是由于产生诱导结晶后使应变能大大提高。

但CR在高温下的撕裂强度明显降低。

IIR的炭黑填充胶料，由于内耗较大也有较高的撕裂强度，特别是高温下撕裂强度较大。

（二）撕裂强度与硫化体系的关系1、多硫键具有较高的撕裂强度2、随交联密度增加，撕裂强度会有所下降（三）撕裂强度与填充体系的关系1、各种合成橡胶用炭黑补强时，撕裂强度明显改善。

随炭黑粒径减小，撕裂强度增加，在粒径相同的情况下，能赋予硫化胶高伸长率的炭黑，亦能提高撕裂强度。

2、使用各向同性的填料，如炭黑、白艳华、立德粉、氧化锌等，耐撕裂效果较好3、使用各向异性的填料，如陶土、碳酸镁等不会获得高的撕裂强度。

-。

1 综述橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、1 综述橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化6个基本工序。

橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。

2 橡胶加工工艺2.1塑炼工艺生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。

生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。

掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。

在满足加工工艺要求的前提下应尽可能降低可塑度。

随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。

在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。

机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。

化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。

开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。

密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。

生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。

几种胶的塑炼特性：天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15-20min；采用密炼机塑炼当温度达到120℃以上时，时间约为3-5min。

丁苯橡胶的门尼粘度多在35-60之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性顺丁橡胶具有冷流性，缺乏塑炼效果。

橡胶疲劳断裂形态橡胶是一种具有优异机械性能和耐磨耐腐蚀特性的弹性材料，广泛应用于各个领域。

然而，在长期使用过程中，橡胶材料可能会出现疲劳断裂现象。

疲劳断裂是指材料在受到重复加载作用下，由于应力集中和损伤累积，最终导致断裂失效。

橡胶疲劳断裂形态多种多样，常见的有裂纹扩展型、剪切型和磨损型。

下面将详细介绍这些形态。

裂纹扩展型是指在橡胶材料中出现裂纹，并随着加载次数的增加逐渐扩展。

这种疲劳断裂形态常见于高应力和高应变下的橡胶材料，如橡胶密封件和橡胶弹簧等。

裂纹扩展型的疲劳断裂通常呈现出断裂口较为平整和光滑的特点，裂纹呈尖锐形状，断裂面较为干净。

裂纹扩展型的疲劳断裂是由于材料内部的微观缺陷和损伤导致的，随着裂纹的扩展，材料的强度逐渐降低，最终导致断裂失效。

剪切型是指在橡胶材料中出现剪切变形，并伴随着裂纹的形成和扩展。

剪切型的疲劳断裂常见于橡胶材料在剪切应力作用下的情况，如橡胶管道和橡胶密封圈等。

剪切型疲劳断裂通常表现为断裂面上有明显的剪切纹路，呈现出类似撕裂的特征。

剪切型疲劳断裂的形成是由于橡胶材料在受到剪切应力作用下，发生内部断裂和相对滑移，造成裂纹的形成和扩展。

磨损型是指橡胶材料在长期使用过程中，由于摩擦和磨损作用，最终导致断裂失效。

磨损型的疲劳断裂常见于橡胶轮胎和橡胶密封件等应用场景。

磨损型疲劳断裂通常表现为断裂面上有明显的磨损痕迹和划痕，呈现出类似磨损的特征。

磨损型疲劳断裂的形成是由于橡胶材料在受到摩擦和磨损作用下，表面逐渐磨损，最终导致断裂失效。

总结起来，橡胶疲劳断裂形态包括裂纹扩展型、剪切型和磨损型。

裂纹扩展型的疲劳断裂主要是由于材料内部的微观缺陷和损伤导致的，呈现出断裂口平整光滑的特点。

剪切型的疲劳断裂主要是由于橡胶材料在受到剪切应力作用下发生内部断裂和相对滑移，呈现出撕裂的特征。

磨损型的疲劳断裂主要是由于橡胶材料在长期使用过程中受到摩擦和磨损作用，表面逐渐磨损，呈现出磨损的特征。

了解橡胶疲劳断裂形态对于预防和控制疲劳断裂失效具有重要意义。

橡胶材料的抗撕裂性能测试方法橡胶材料的抗撕裂性能是指该材料在受到外力作用下抵抗撕裂破坏的能力。

在实际应用中，了解橡胶材料的抗撕裂性能对于确保产品的质量和安全起着关键作用。

本文将介绍一种常用的橡胶材料抗撕裂性能测试方法，并分析其测试步骤和结果分析。

一、橡胶材料抗撕裂性能测试方法简介橡胶材料的抗撕裂性能是通过进行拉伸测试来评估的。

该测试方法可以测量橡胶材料在受到撕裂作用时的破坏强度和扩展性。

一般常用的测试方法包括剪切测试、扩展性测试和撕裂强度测试等。

二、橡胶材料抗撕裂性能测试步骤1. 样品制备：根据测试要求，选择合适的橡胶材料样品，并按照标准样品的尺寸制备出待测样品。

2. 仪器设置：根据测试方法要求，将拉伸试验机进行合适的设置，包括试验速度、试验温度等参数。

3. 拉伸测试：将样品夹紧在拉伸试验机的夹具中，运行试验机进行拉伸测试。

测试过程中需要记录力学性能随时间的变化情况。

4. 数据处理：根据测试结果，计算样品的抗撕裂性能指标，比如撕裂强度、撕裂能量等。

5. 结果分析：对测试结果进行分析，根据标准或要求，判断样品的抗撕裂性能是否满足应用要求。

三、橡胶材料抗撕裂性能测试结果分析根据橡胶材料的抗撕裂性能测试结果，可以得出以下几个方面的分析：1. 撕裂强度：撕裂强度是指橡胶材料在受到撕裂作用时所承受的最大应力。

撕裂强度越高，表示材料的抗撕裂性能越好。

2. 撕裂能量：撕裂能量是指橡胶材料在受到撕裂作用时所吸收的能量。

撕裂能量越大，表示材料具有更好的抵抗撕裂破坏的能力。

3. 撕裂韧性：撕裂韧性是指材料在受到撕裂作用时的抗裂纹扩展能力。

撕裂韧性越高，表示材料在撕裂时具有更强的韧性和延展性。

4. 撕裂模式：根据撕裂测试结果，可以观察和分析材料的撕裂模式，如纵向撕裂、横向撕裂等。

这能够帮助我们进一步了解材料的性能和破坏机制。

四、橡胶材料抗撕裂性能测试的意义橡胶材料的抗撕裂性能是产品使用寿命和安全性的重要指标之一。

通过进行抗撕裂性能测试，可以评估材料的耐用性和抗破坏性能，进而选取更合适的材料用于产品制造。

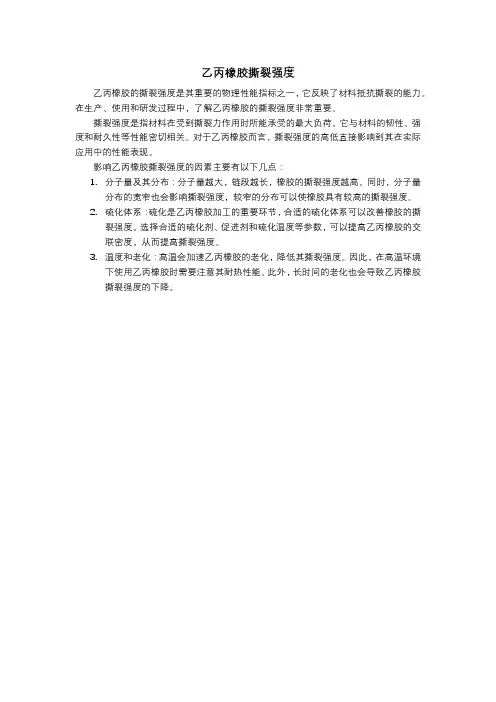

乙丙橡胶撕裂强度
乙丙橡胶的撕裂强度是其重要的物理性能指标之一，它反映了材料抵抗撕裂的能力。

在生产、使用和研发过程中，了解乙丙橡胶的撕裂强度非常重要。

撕裂强度是指材料在受到撕裂力作用时所能承受的最大负荷，它与材料的韧性、强度和耐久性等性能密切相关。

对于乙丙橡胶而言，撕裂强度的高低直接影响到其在实际应用中的性能表现。

影响乙丙橡胶撕裂强度的因素主要有以下几点：
1.分子量及其分布：分子量越大，链段越长，橡胶的撕裂强度越高。

同时，分子量
分布的宽窄也会影响撕裂强度，较窄的分布可以使橡胶具有较高的撕裂强度。

2.硫化体系：硫化是乙丙橡胶加工的重要环节，合适的硫化体系可以改善橡胶的撕
裂强度。

选择合适的硫化剂、促进剂和硫化温度等参数，可以提高乙丙橡胶的交
联密度，从而提高撕裂强度。

3.温度和老化：高温会加速乙丙橡胶的老化，降低其撕裂强度。

因此，在高温环境
下使用乙丙橡胶时需要注意其耐热性能。

此外，长时间的老化也会导致乙丙橡胶
撕裂强度的下降。

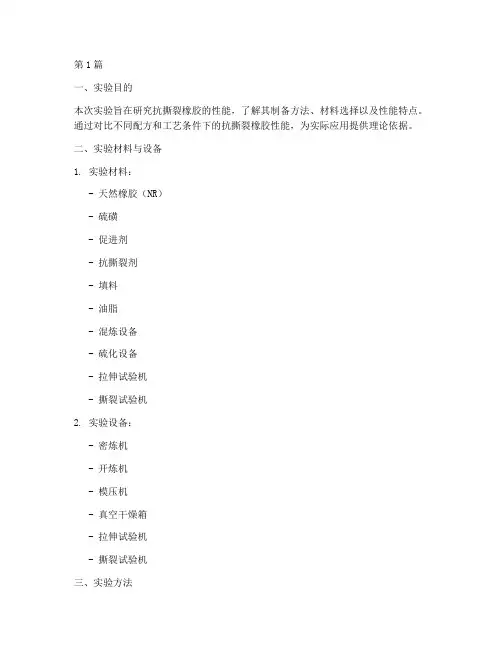

第1篇一、实验目的本次实验旨在研究抗撕裂橡胶的性能，了解其制备方法、材料选择以及性能特点。

通过对比不同配方和工艺条件下的抗撕裂橡胶性能，为实际应用提供理论依据。

二、实验材料与设备1. 实验材料：- 天然橡胶（NR）- 硫磺- 促进剂- 抗撕裂剂- 填料- 油脂- 混炼设备- 硫化设备- 拉伸试验机- 撕裂试验机2. 实验设备：- 密炼机- 开炼机- 模压机- 真空干燥箱- 拉伸试验机- 撕裂试验机三、实验方法1. 混炼：将天然橡胶、硫磺、促进剂、抗撕裂剂、填料、油脂等原料按一定比例投入密炼机中，在密炼机中混炼至均匀。

2. 硫化：将混炼好的胶料放入模具中，进行硫化处理。

3. 制样：将硫化后的胶料切割成标准试样。

4. 性能测试：- 抗撕裂性能：采用撕裂试验机测试试样的抗撕裂性能，记录撕裂强度和撕裂伸长率。

- 抗拉性能：采用拉伸试验机测试试样的抗拉性能，记录拉伸强度和断裂伸长率。

四、实验结果与分析1. 抗撕裂性能：- 不同抗撕裂剂用量对橡胶抗撕裂性能的影响：实验结果表明，随着抗撕裂剂用量的增加，橡胶的抗撕裂性能逐渐提高。

当抗撕裂剂用量达到一定值后，抗撕裂性能趋于稳定。

- 不同硫化时间对橡胶抗撕裂性能的影响：实验结果表明，随着硫化时间的延长，橡胶的抗撕裂性能逐渐提高。

但当硫化时间过长时，抗撕裂性能反而下降。

- 不同硫化温度对橡胶抗撕裂性能的影响：实验结果表明，在一定温度范围内，随着硫化温度的升高，橡胶的抗撕裂性能逐渐提高。

但当温度过高时，抗撕裂性能反而下降。

2. 抗拉性能：- 不同抗撕裂剂用量对橡胶抗拉性能的影响：实验结果表明，随着抗撕裂剂用量的增加，橡胶的抗拉性能逐渐提高。

但当抗撕裂剂用量过多时，抗拉性能反而下降。

- 不同硫化时间对橡胶抗拉性能的影响：实验结果表明，随着硫化时间的延长，橡胶的抗拉性能逐渐提高。

但当硫化时间过长时，抗拉性能反而下降。

- 不同硫化温度对橡胶抗拉性能的影响：实验结果表明，在一定温度范围内，随着硫化温度的升高，橡胶的抗拉性能逐渐提高。

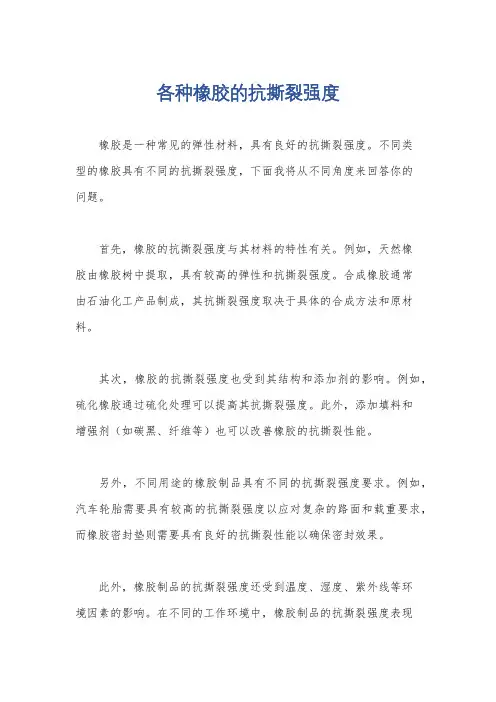

各种橡胶的抗撕裂强度
橡胶是一种常见的弹性材料，具有良好的抗撕裂强度。

不同类
型的橡胶具有不同的抗撕裂强度，下面我将从不同角度来回答你的
问题。

首先，橡胶的抗撕裂强度与其材料的特性有关。

例如，天然橡
胶由橡胶树中提取，具有较高的弹性和抗撕裂强度。

合成橡胶通常
由石油化工产品制成，其抗撕裂强度取决于具体的合成方法和原材料。

其次，橡胶的抗撕裂强度也受到其结构和添加剂的影响。

例如，硫化橡胶通过硫化处理可以提高其抗撕裂强度。

此外，添加填料和
增强剂（如碳黑、纤维等）也可以改善橡胶的抗撕裂性能。

另外，不同用途的橡胶制品具有不同的抗撕裂强度要求。

例如，汽车轮胎需要具有较高的抗撕裂强度以应对复杂的路面和载重要求，而橡胶密封垫则需要具有良好的抗撕裂性能以确保密封效果。

此外，橡胶制品的抗撕裂强度还受到温度、湿度、紫外线等环
境因素的影响。

在不同的工作环境中，橡胶制品的抗撕裂强度表现
也会有所不同。

总的来说，橡胶的抗撕裂强度是一个综合性能指标，受到多种因素的影响。

针对不同的需求和环境，可以选择合适的橡胶材料和加工工艺来满足其抗撕裂强度的要求。

橡胶制品撕裂强度的影响因素和提高方案一、撕裂强度的定义撕裂是橡胶等弹性体材料中的裂纹，由于受力而导致裂纹扩大的现象。

撕裂强度用于表征材料抵抗撕裂的能力，是指试样撕裂时单位厚度上所承受的负荷，单位KN/m。

撕裂强度的测试：直角、新月、环形、裤型。

二、撕裂破坏机理1、当弹性体材料受力后，在材料结构中产生应力，若在该应力方向上，所受力结构承受不了此应力（高于该结构所能承受的最大应力），则发生撕裂破坏。

2、随着应力的增大，弹性体材料中承受不了此应力的结构增多，导致裂口快速增长。

3、由于弹性体材料内部结构的复杂性和内部应力分布的不均匀性，材料的撕裂路线是无规则的。

三、各种橡胶（硫化胶）的撕裂强度天然橡胶NR>异戊橡胶IR>聚氨酯橡胶PUR>丁晴橡胶NBR>丁基橡胶IIR>氯丁橡胶CR>丁苯橡胶SBR>顺丁橡胶BR>三元乙丙橡胶EPDM>氟橡胶FKM>硅橡胶Q二、硫化体系对撕裂强度的影响1、交联密度对撕裂强度的影响胶料的撕裂强度随着交联密度的增加有一个极大值，也就是说一般情况下随着胶料交联密度的增加，撕裂强度增大，并逐渐达到最大值，之后随着胶料交联密度的增加，撕裂强度逐渐下降。

胶料的交联密度对撕裂强度的影响与其对拉伸强度的影响类似，但达到最佳撕裂强度的交联密度比达到最佳拉伸强度的交联密度要低。

2、交联键类型对撕裂强度的影响键能：—C—C—＞—S1—＞—S2—＞—Sx—强伸性能：—C—C—＜—S1—＜—S2—＜—Sx—耐热性：—C—C—＞—S1—＞—S2—＞—Sx—3、硫化剂和促进剂一般传统硫化体系的抗撕裂性能较好，硫磺用量2.0-3.0份。

促进剂选用中等活性、平坦性好的品种，如DM、CZ等。

过硫会严重影响胶料的抗撕裂性能。

有效硫化体系代替普通硫化体系时，撕裂强度明显降低，但过硫影响不大。

三、补强体系对撕裂性能的影响1、粒径小、比表面积高的炭黑撕裂强度高。

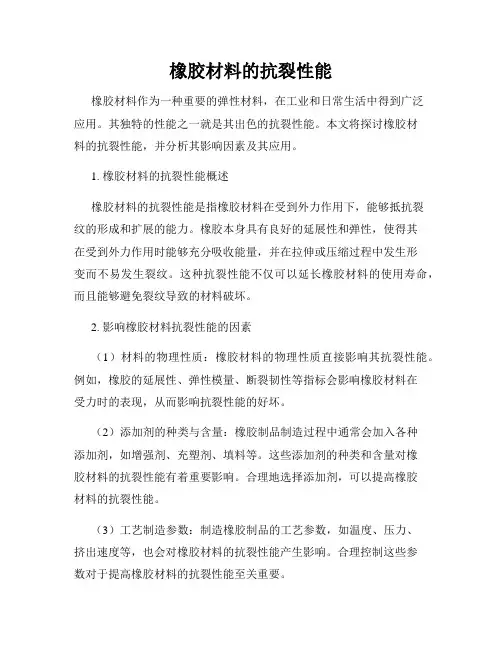

橡胶材料的抗裂性能橡胶材料作为一种重要的弹性材料，在工业和日常生活中得到广泛应用。

其独特的性能之一就是其出色的抗裂性能。

本文将探讨橡胶材料的抗裂性能，并分析其影响因素及其应用。

1. 橡胶材料的抗裂性能概述橡胶材料的抗裂性能是指橡胶材料在受到外力作用下，能够抵抗裂纹的形成和扩展的能力。

橡胶本身具有良好的延展性和弹性，使得其在受到外力作用时能够充分吸收能量，并在拉伸或压缩过程中发生形变而不易发生裂纹。

这种抗裂性能不仅可以延长橡胶材料的使用寿命，而且能够避免裂纹导致的材料破坏。

2. 影响橡胶材料抗裂性能的因素（1）材料的物理性质：橡胶材料的物理性质直接影响其抗裂性能。

例如，橡胶的延展性、弹性模量、断裂韧性等指标会影响橡胶材料在受力时的表现，从而影响抗裂性能的好坏。

（2）添加剂的种类与含量：橡胶制品制造过程中通常会加入各种添加剂，如增强剂、充塑剂、填料等。

这些添加剂的种类和含量对橡胶材料的抗裂性能有着重要影响。

合理地选择添加剂，可以提高橡胶材料的抗裂性能。

（3）工艺制造参数：制造橡胶制品的工艺参数，如温度、压力、挤出速度等，也会对橡胶材料的抗裂性能产生影响。

合理控制这些参数对于提高橡胶材料的抗裂性能至关重要。

3. 橡胶材料抗裂性能的应用橡胶材料的抗裂性能在许多领域得到了应用。

（1）汽车制造：橡胶材料在汽车轮胎、密封件等方面广泛应用。

其抗裂性能的好坏直接关系到汽车在行驶中的安全性和舒适性。

（2）建筑工程：橡胶材料可以用于建筑工程中的防水、隔音、减震等方面。

其抗裂性能的优劣决定了建筑材料的使用寿命和性能表现。

（3）电子电器：橡胶材料在电子电器行业中被广泛应用于密封件、绝缘件等方面。

其抗裂性能的好坏直接决定了电子电器设备的性能和可靠性。

4. 提高橡胶材料抗裂性能的方法为了提高橡胶材料的抗裂性能，可以采取以下方法：（1）优化材料的配方：通过调整添加剂的种类和含量，优化橡胶材料的配方，可以提高其抗裂性能。

（2）改进工艺参数：合理控制制造工艺中的温度、压力、挤出速度等参数，可以改善橡胶材料的内部结构，提高其抗裂性能。

橡胶材料的耐撕裂性橡胶材料作为一种常见的工程材料，具有良好的弹性和耐磨性，广泛应用于各个领域。

而在这些应用领域中，橡胶材料的耐撕裂性成为其中一个重要的性能指标。

本文将介绍橡胶材料的耐撕裂性及其测试方法。

一、橡胶材料的耐撕裂性概述橡胶材料的耐撕裂性主要指的是材料在受到剪切力作用下的抗裂能力。

这个性能对于橡胶产品的使用寿命和安全性都有着重要的影响。

一般来说，耐撕裂性强的橡胶材料在受力时不易出现裂纹，能够保持较长时间的使用寿命。

二、橡胶材料耐撕裂性的影响因素1. 橡胶材料的配方：橡胶材料的耐撕裂性与其配方有着密切的关系。

不同的配方中添加的增强剂、填料等物质会对材料的耐撕裂性产生影响。

例如，添加硫化剂可以提高橡胶的耐寒性和强度，从而增加其耐撕裂性。

2. 橡胶材料的硫化程度：橡胶材料的硫化程度也会对其耐撕裂性产生影响。

过低的硫化程度会导致材料的强度不足，容易发生撕裂；过高的硫化程度则会使材料变得硬脆，同样会影响耐撕裂性。

3. 纤维增强效果：在一些特殊的应用中，可以在橡胶材料中添加纤维增强剂来提高其耐撕裂性。

纤维不仅能够增加材料的强度，还能够分散应力，减少撕裂的风险。

三、橡胶材料耐撕裂性的测试方法1. 常规撕裂试验法（Tear Test）：这是一种常用的测试方法，通过制作试样并在机械设备中施加剪切力，观察试样的裂纹扩展情况来评估橡胶材料的耐撕裂性。

该方法具有简便、快速的特点，在工业生产中得到广泛应用。

2. 断裂韧性试验法（Fracture Toughness Test）：这是一种较为精确的测试方法，通过在试样上制造裂纹，并施加加载力，观察试样的撕裂扩展行为来评估橡胶材料的耐撕裂性。

该方法需要复杂的实验设备和专业的技术，适用于对耐撕裂性要求较高的应用领域。

四、提高橡胶材料耐撕裂性的方法1. 优化配方：选择合适的增强剂、填料以及硫化剂，通过调节橡胶材料的配方来提高其耐撕裂性。

2. 使用纤维增强剂：在一些特殊应用中，可以添加适量的纤维增强剂来改善橡胶材料的耐撕裂性。

浅谈三元乙丙橡胶的断裂类型工程材料的主要失效形式有过量弹性变形、过量塑性变形、断裂和表面损伤。

对于三元乙丙橡胶来说，断裂是最常见也最危险的一种。

在冲切加工过程中三元乙丙橡胶被冲断就是一个断裂过程，所以研究三元乙丙橡胶材料的冲切机理，有必要对其断裂性质及冲切加工过程中的破坏方式进行研究。

断裂可以分为脆性断裂和韧性断裂两种类型。

脆性在本质上总是与材料的弹性响应相关联，断裂前试样的形变是均匀的，一旦产生裂缝，裂缝的尖端便产生应力集中，致使试样裂缝沿垂直于应力方向的平面迅速发展为脆性断裂。

由于三元乙丙橡胶在不同条件下具有不同的物理状态，而不同的物理状态对应不同的断裂方式，所以三元乙丙橡胶在不同的条件下（例如加载方式、温度、形变速率等）具有不同的断裂特征，三元乙丙橡胶属于韧性断裂，而其韧性断裂可分为塑性断裂、受迫高弹断裂、高弹断裂和粘流断裂等。

处于玻璃化温度以下时，三元乙丙橡胶表现出玻璃态。

此时如果形变速度较快且加载时间又较短，材料可产生塑性断裂。

此时材料产生塑性形变形成细颈，并在细颈处断裂。

在塑性拉伸断裂过程中，试验段可以形成一个或几个细颈，而不是沿受力轴线方向扩展，并且断裂时只在最危险的细颈处破坏。

在大的应力和形变速度时，由于裂纹来不及增大，材料首先通过流动性极限，表现出塑性断裂。

在常温下三元乙丙橡胶为高弹态，其断裂一般属于韧性断裂中的高弹断裂，这时在很小的外力下可引起显著的可逆形变，相对形变可达到100~1000%。

这种大的形变使分子链节重排导致分子链伸长。

处于粘流温度以上时三元乙丙橡胶为粘流态，此时三元乙丙橡胶发生粘性断裂，即高分子材料液体在应力作用下的漫流。

在粘性流动状态时，其收缩处有预取向的增强以及纤维结构还来不及呈现，材料已变成液滴或者拉断。

另外，由于三元乙丙橡胶属于粘弹性材料，符合时温等效原理，即在任何过程中，升高温度与缩短时间是等效的，降低温度与延长时间是等效的。

因此外力作用的频率或速率对三元乙丙橡胶断裂类型的影响与温度对其断裂类型的影响正好相反。

带式输送机胶带撕裂检测技术综述摘要：作为一种运输速度快、运输量大、运输距离长的运输设备，带式输送机广泛用于港口装卸煤炭、矿山运输矿石等大宗物料运输中。

作为带式输送机牵引和运载的关键部件，胶带主要由橡胶组成，为了提升胶带的耐磨能力和承载能力，生产胶带时会依据用途在其中贯穿不同材质的芯绳，如纤维芯、帆布芯或钢绳芯等。

其中，钢绳芯胶带横向抗拉强度及承载能力优异，能够显著提高胶带传输机的传送速度和传输距离，广泛应用于工业领域，但其纵向抗撕裂强度并未显著提高，纵向撕裂较易发生，一直是胶带面临的关键问题。

关键词：胶带;纵向撕裂;撕裂检测;机器视觉引言带式输送机是煤矿采掘工作面重要运输设备，具有结构简单、操作方便以及运输能力大、实用性强等优点，它主要通过滚筒与输送带摩擦提供动力源，带动环形输送带运动，达到运输物料的目的；在实际运行过程中若对带式输送机管理维护不当，很容易造成输送机故障，常见故障现象主要为输送机跑偏、撕带、电机烧毁、倒架等。

长距离带式输送机一旦出现故障后，易导致输送机运行稳定性失调，输送机运输效率降低，而且很可能出现伤人事故。

本文巷道前期掘进过程中带式输送机主要存在的问题进行分析，并根据掘进现状采取了若干项安全管理技术措施。

1运行状态智能监控体系结构根据输送机各部件的实际情况及异常分析，本文所提出的运行状态智能监控系统主要是以非接触式检测为核心，以不影响输送机系统的正常运行为基础，采用了模块化的结构设计原则，实现对输送机运行时的输送带损伤检测、关键部件故障检测与预警、煤量监测及人员安全监测等。

该系统主要包括五个部分，分别用于对输送机钢丝绳芯及输送带的损伤检测、托辊及滚筒故障监测、输送机煤流运行状态监测等。

2胶带撕裂原因分析及特征表现胶带纵向撕裂发生的原因主要包括胶带跑偏、抽芯、异物划伤和物料卡压等。

1)胶带上运输的物料分布不均匀或者电机施力不均衡，会使得胶带向运输机一侧偏移，长时间的胶带跑偏，会导致一侧出现严重损耗，受力不均衡，从而导致胶带撕裂，其撕裂部位通常在胶带的边缘。

充油丁苯橡胶的耐撕裂性能研究导言：橡胶是一种重要的弹性材料，在各个行业中得到广泛应用。

然而，橡胶材料的性能研究对于优化其应用效果以及推动相关行业的发展至关重要。

充油丁苯橡胶作为一种常见的橡胶材料，其耐撕裂性能在许多领域中起着关键作用。

本文旨在探究充油丁苯橡胶的耐撕裂性能，以期为橡胶材料的应用提供科学依据。

一、充油丁苯橡胶的定义与性能特点充油丁苯橡胶是一种由丁苯橡胶及其它添加剂经过特殊工艺充分混炼、加工而成的橡胶材料。

其具有以下特点：1. 耐撕裂性能：充油丁苯橡胶拥有优异的耐撕裂性能，能在拉伸和扭转等应力下有效抵抗橡胶产生裂纹和破断的倾向。

2. 耐磨损性：由于充油丁苯橡胶中添加了特定的填料、助剂和油剂等成分，其表面硬度增加，从而提高了其耐磨损性，延长了使用寿命。

3. 耐油性能：充油丁苯橡胶具有出色的耐油性能，能在油污环境下依然保持较好的性能稳定性，不易发生脆化和老化现象。

二、充油丁苯橡胶耐撕裂性能测试方法为了准确评估充油丁苯橡胶的耐撕裂性能，通常采用以下测试方法：1. 插刀撕裂法（Trouser Tear Test）：该方法通过将标准化的切口置于橡胶试样上，然后用硬物撕开试样，以测量在一定力的作用下，橡胶试样在撕开过程中的力学性能。

2. 可逆应变切口法（Reversible Strain Test）：该方法是在橡胶试样的两侧划痕，然后通过对试样施加应力并进行多次应变后，观察试样是否发生切口扩展或裂纹的现象，以评估橡胶材料的耐撕裂性能。

3. 断裂韧性测试：该测试方法通过施加力以拉伸橡胶试样并记录其力学性能，以评估充油丁苯橡胶的耐撕裂性能。

以上测试方法可根据具体需求选用，以确保对充油丁苯橡胶的耐撕裂性能进行全面准确的评估。

三、影响充油丁苯橡胶耐撕裂性能的因素在研究充油丁苯橡胶的耐撕裂性能时，以下因素被普遍认为对橡胶性能具有重要影响：1. 橡胶配方：橡胶配方中的不同添加剂和填料比例将直接影响充油丁苯橡胶的性能表现，包括耐撕裂性能。
