高压断路器基本知识

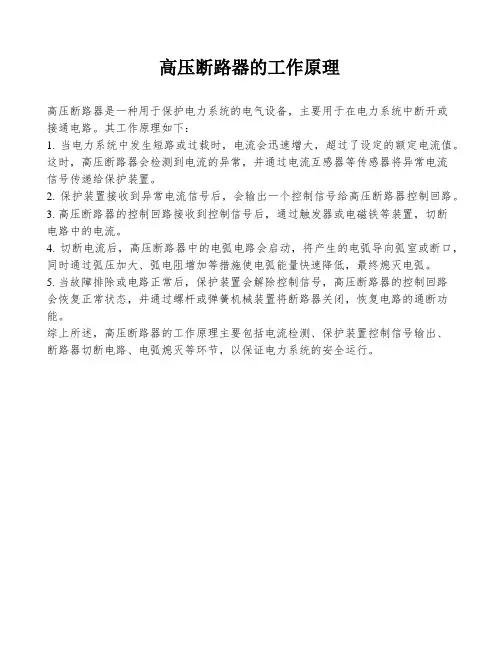

高压断路器的工作原理
高压断路器是一种用于保护电力系统的电气设备，主要用于在电力系统中断开或
接通电路。

其工作原理如下：
1. 当电力系统中发生短路或过载时，电流会迅速增大，超过了设定的额定电流值。

这时，高压断路器会检测到电流的异常，并通过电流互感器等传感器将异常电流
信号传递给保护装置。

2. 保护装置接收到异常电流信号后，会输出一个控制信号给高压断路器控制回路。

3. 高压断路器的控制回路接收到控制信号后，通过触发器或电磁铁等装置，切断
电路中的电流。

4. 切断电流后，高压断路器中的电弧电路会启动，将产生的电弧导向弧室或断口，同时通过弧压加大、弧电阻增加等措施使电弧能量快速降低，最终熄灭电弧。

5. 当故障排除或电路正常后，保护装置会解除控制信号，高压断路器的控制回路
会恢复正常状态，并通过螺杆或弹簧机械装置将断路器关闭，恢复电路的通断功能。

综上所述，高压断路器的工作原理主要包括电流检测、保护装置控制信号输出、
断路器切断电路、电弧熄灭等环节，以保证电力系统的安全运行。

断路器及隔离开关培训随着电力设备的不断发展和更新换代，断路器和隔离开关作为电力系统中的重要部件，它们的性能和可靠性直接影响到电力系统的安全运行。

因此，对断路器及隔离开关的培训是非常重要的。

本文将围绕断路器及隔离开关的基本原理、类型、工作原理、操作规程以及维护保养等方面展开培训。

第一部分：断路器基础知识1. 定义：断路器是电气设备中的一种用以实现电气设备开路、短路和过载保护的开关。

2. 构成：断路器主要由断路器本体、操作机构和触发器等部件组成。

3. 工作原理：断路器在电路中的作用是在电路超载或短路时迅速切除故障电流。

4. 类型：常见的断路器主要分为空气断路器、真空断路器和SF6 断路器等。

第二部分：隔离开关基础知识1. 定义：隔离开关是一种用来隔离和切断电气设备的电气开关。

2. 构成：隔离开关主要由隔离刀片、隔离机构和接地开关等部件组成。

3. 工作原理：隔离开关在电气设备维护、检修和分段操作时，能够隔离和切断电气设备与电源之间的电气连接。

4. 类型：根据用途不同，隔离开关主要分为高压隔离开关和负荷隔离开关两种。

第三部分：断路器及隔离开关的操作规程1. 断路器操作规程：包括手动操作、远程操作和自动操作等，操作人员需了解各种操作方式的步骤和注意事项。

2. 隔离开关操作规程：主要包括隔离开关的手动操作和远程操作，操作人员需按照标准操作规程执行操作。

3. 操作安全：操作人员在进行断路器和隔离开关操作时，应严格遵守电气安全操作规程，确保自身和设备的安全。

第四部分：断路器及隔离开关的维护保养1. 定期检查：定期对断路器和隔离开关进行检查和试验，发现异常情况及时处理。

2. 维护保养：对断路器和隔离开关的各部件进行润滑、清洁和检修，确保设备的正常运行。

3. 故障处理：对于断路器和隔离开关出现的故障，需进行及时的处理，保证设备的正常使用。

结语断路器及隔离开关作为电力系统中的重要设备，其性能和可靠性直接关系到电力系统的安全运行。

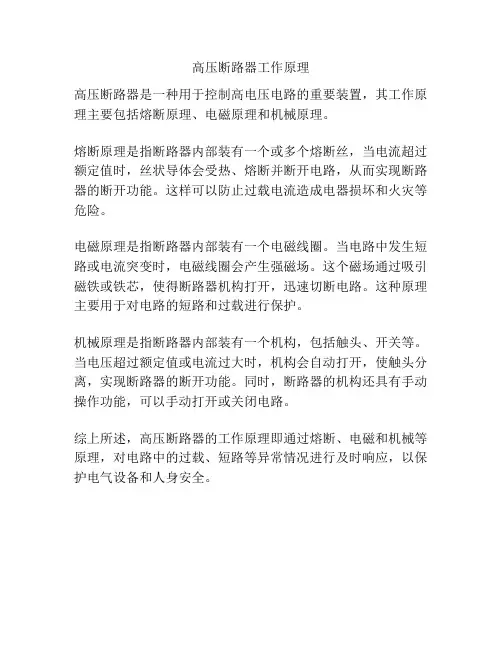

高压断路器工作原理
高压断路器是一种用于控制高电压电路的重要装置，其工作原理主要包括熔断原理、电磁原理和机械原理。

熔断原理是指断路器内部装有一个或多个熔断丝，当电流超过额定值时，丝状导体会受热、熔断并断开电路，从而实现断路器的断开功能。

这样可以防止过载电流造成电器损坏和火灾等危险。

电磁原理是指断路器内部装有一个电磁线圈。

当电路中发生短路或电流突变时，电磁线圈会产生强磁场。

这个磁场通过吸引磁铁或铁芯，使得断路器机构打开，迅速切断电路。

这种原理主要用于对电路的短路和过载进行保护。

机械原理是指断路器内部装有一个机构，包括触头、开关等。

当电压超过额定值或电流过大时，机构会自动打开，使触头分离，实现断路器的断开功能。

同时，断路器的机构还具有手动操作功能，可以手动打开或关闭电路。

综上所述，高压断路器的工作原理即通过熔断、电磁和机械等原理，对电路中的过载、短路等异常情况进行及时响应，以保护电气设备和人身安全。

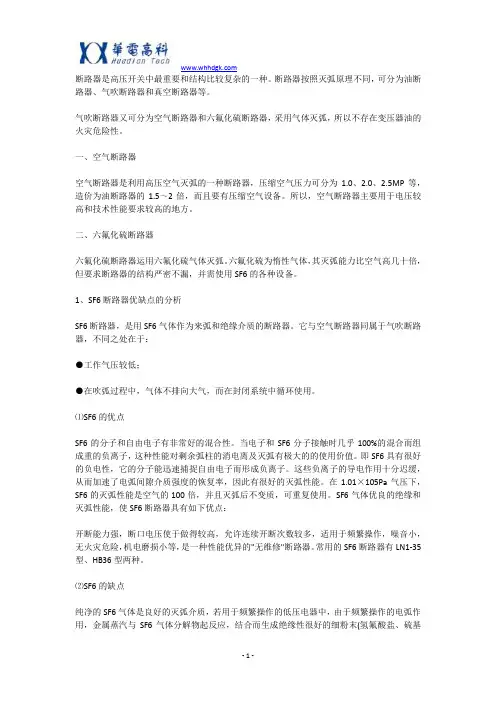

断路器是高压开关中最重要和结构比较复杂的一种。

断路器按照灭弧原理不同，可分为油断路器、气吹断路器和真空断路器等。

气吹断路器又可分为空气断路器和六氟化硫断路器，采用气体灭弧，所以不存在变压器油的火灾危险性。

一、空气断路器空气断路器是利用高压空气灭弧的一种断路器，压缩空气压力可分为1.0、2.0、2.5MP等，造价为油断路器的1.5～2倍，而且要有压缩空气设备。

所以，空气断路器主要用于电压较高和技术性能要求较高的地方。

二、六氟化硫断路器六氟化硫断路器运用六氟化硫气体灭弧。

六氟化硫为惰性气体，其灭弧能力比空气高几十倍，但要求断路器的结构严密不漏，并需使用SF6的各种设备。

1、SF6断路器优缺点的分析SF6断路器，是用SF6气体作为来弧和绝缘介质的断路器。

它与空气断路器同属于气吹断路器，不同之处在于：●工作气压较低；●在吹弧过程中，气体不排向大气，而在封闭系统中循环使用。

⑴SF6的优点SF6的分子和自由电子有非常好的混合性。

当电子和SF6分子接触时几乎100%的混合而组成重的负离子，这种性能对剩余弧柱的消电离及灭弧有极大的的使用价值。

即SF6具有很好的负电性，它的分子能迅速捕捉自由电子而形成负离子。

这些负离子的导电作用十分迟缓，从而加速了电弧间隙介质强度的恢复率，因此有很好的灭弧性能。

在1.01×105Pa气压下，SF6的灭弧性能是空气的100倍，并且灭弧后不变质，可重复使用。

SF6气体优良的绝缘和灭弧性能，使SF6断路器具有如下优点：开断能力强，断口电压使于做得较高，允许连续开断次数较多，适用于频繁操作，噪音小，无火灾危险，机电磨损小等，是一种性能优异的"无维修"断路器。

常用的SF6断路器有LN1-35型、HB36型两种。

⑵SF6的缺点纯净的SF6气体是良好的灭弧介质，若用于频繁操作的低压电器中，由于频繁操作的电弧作用，金属蒸汽与SF6气体分解物起反应，结合而生成绝缘性很好的细粉末(氢氟酸盐、硫基酸盐等)，沉积在触头表面，并严重腐蚀触头材料，从而接触电阻急剧增加，使充有SF6气体的密封触头不能可靠地工作。

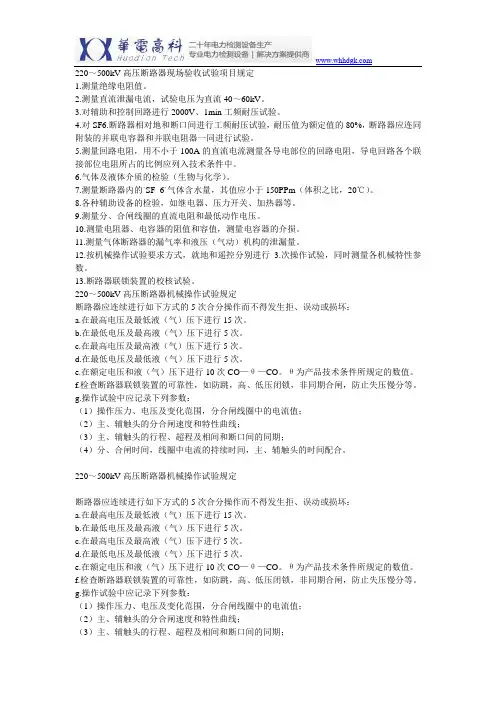

220～500kV高压断路器现场验收试验项目规定1.测量绝缘电阻值。

2.测量直流泄漏电流，试验电压为直流40～60kV。

3.对辅助和控制回路进行2000V、1min工频耐压试验。

4.对SF6.断路器相对地和断口间进行工频耐压试验，耐压值为额定值的80%，断路器应连同附装的并联电容器和并联电阻器一同进行试验。

5.测量回路电阻，用不小于100A的直流电流测量各导电部位的回路电阻，导电回路各个联接部位电阻所占的比例应列入技术条件中。

6.气体及液体介质的检验（生物与化学）。

7.测量断路器内的`SF_6`气体含水量，其值应小于150PPm（体积之比，20℃）。

8.各种辅助设备的检验，如继电器、压力开关、加热器等。

9.测量分、合闸线圈的直流电阻和最低动作电压。

10.测量电阻器、电容器的阻值和容值，测量电容器的介损。

11.测量气体断路器的漏气率和液压（气动）机构的泄漏量。

12.按机械操作试验要求方式，就地和遥控分别进行3.次操作试验，同时测量各机械特性参数。

13.断路器联锁装置的校核试验。

220～500kV高压断路器机械操作试验规定断路器应连续进行如下方式的5次合分操作而不得发生拒、误动或损坏：a.在最高电压及最低液（气）压下进行15次。

b.在最低电压及最高液（气）压下进行5次。

c.在最高电压及最高液（气）压下进行5次。

d.在最低电压及最低液（气）压下进行5次。

e.在额定电压和液（气）压下进行10次CO—θ—CO。

θ为产品技术条件所规定的数值。

f.检查断路器联锁装置的可靠性，如防跳，高、低压闭锁，非同期合闸，防止失压慢分等。

g.操作试验中应记录下列参数：（1）操作压力、电压及变化范围，分合闸线圈中的电流值；（2）主、辅触头的分合闸速度和特性曲线；（3）主、辅触头的行程、超程及相间和断口间的同期；（4）分、合闸时间，线圈中电流的持续时间，主、辅触头的时间配合。

220～500kV高压断路器机械操作试验规定断路器应连续进行如下方式的5次合分操作而不得发生拒、误动或损坏：a.在最高电压及最低液（气）压下进行15次。

关于高压断路器基本知识一关于高压断路器基本知识(一)2010年08月20日星期五11：151、断路器'高压断路器的用途是什么?答：在发电厂和变电所中，断路器'高压断路器是1000KV以上电路中的主要控制设备。

在正常运行时，用来接通或断开电路的负荷电流；故障时，用来迅速断开短路电流，切除故障。

2、对断路器'高压断路器有什么基本要求?答：对断路器的基本要求有以下几点：(1)在合闸状态时应为良好的导体。

(2)在合闸状态时应具有良好的绝缘性。

(3)在开断规定的短路电流时，应有足够的开断能力和尽可能短的开断时间。

(4)在接通规定的短路电流时，短时间内断路器的触头不能产生熔焊等情况。

(5)在制造厂给定的技术条件下，断路器'高压断路器要能长期可靠地工作，有一定的机械寿命和电气寿命要求。

此外，断路器'高压断路器还应具有结构简单、安装和检修方便、体积小、重量轻等优点。

3、断路器'高压断路器有哪些类型?答：根据断路器安装地点，可分为户内和户外两种。

根据断路器使用的灭弧介质，可分为以下几种类型：(1)油断路器。

油断路器是以绝缘油为灭弧介质。

可分为多油断路器和少油断路器。

在多油断路器中，油不仅作为灭弧介质，而且还作为绝缘介质，因此用油量多，体积大。

在少油断路器中，油只作为灭弧介质，因此用油量少体积小，耗用钢材少。

(2)空气断路器。

空气断路器是以压缩空气作为灭弧介质，此种介质防火、防爆、无毒、无腐蚀性，取用方便。

空气断路器属于他能式断路器，靠压缩空气吹动电弧使之冷却，在电弧达到零值时，迅速将弧道中的离子吹走或使之复合而实现灭弧。

空气断路器开断能力强，开断时间短，但结构复杂，工艺要求高，有色金属消耗多，因此，空气断路器一般应用在110KV及以上的电力系统中。

(3)六氟化硫(SF6)断路器。

SF6断路器采用具有优良灭弧能力和绝缘能力的SF6气体作为灭弧介质，具有开断能力强、动作快、体积小等优点，但金属消耗多，价格较贵。

10KV 高压开关柜基础知识1.高压熔断器：用于最简单的短路保护电器,当电路或电路中的设备过载或发生故障,其所在电路的电流超过规定值并经一定时间后,高压熔断器熔件发热而熔断；2.高压隔离开关：用于保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作；3.高压断路器：用于切断和接通负荷电路,以及切断故障电路,防止事故扩大,保证安全运行；4.高压电流互感器：用于将一次系统的大电流按比例变换成小电流，供给测量仪表和保护装置用；5.高压电压互感器：把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用；6.零序电流互感器：用于通过电流互感器检测被保护系统的一次侧三相电流的矢量和；7.氧化锌避雷器：用于由限制过电压以保护电气设备；8.高压接地开关：用于在检修开关柜时放电;防止误操作送电；9.综合保护装置：用于接收各类输入的信号与键盘设置以及显示屏显示共同参入控制从而执行保护动作；10.高压柜仪表室：用于直观反应设备目前运行状态以及各参数变化情况。

主要技术参数：1.10KV母排、熔断器额定电压、额定电流、额定频率、额定工频耐受电压、额定雷击冲击耐受电压；2.断路器额定适中开断电流、额定关合峰值电流、额定短时耐受电流、额定峰值耐受电流；3.接地开关额定关合峰值电额定短时耐受电流、额定峰值耐受电流；4.操动机构分合闸线圈额定电压、直流电阻、功率，储能电机额定电压、功率；5.各类测量仪表测量范围以及模拟量数据装换区间；6.柜体防护等级及符合的国家标准编号。

常规保护：1.限时速断保护；2.电流速断保护；3.过电流保护；4.过负荷保护；5.低电压保护；6.单相接地电流保护；7.温度保护；8.机械五防保护基本倒闸操作：1.远程分开断路器；2.就地确认相应断路器状态；3.在智能操控装置上确认控制状态在0位、控制模式由自动切换到手动、由远程切换到就地；4.分开控制柜控制电源与蓄能电源；5.利用操作手柄逆时针退出断路器小车至实验位；6.合上接地倒闸、断开所有仪表电源以及装置电源；7.悬挂断电标示牌防止误送电。

高压断路器基本知识目录一、高压断路器概述 (3)1.1 高压断路器的定义 (3)1.2 高压断路器的作用 (4)1.3 高压断路器的分类 (5)二、高压断路器的主要技术参数 (6)2.1 额定电压 (7)2.2 额定电流 (7)2.3 额定功率 (8)2.4 开断容量 (9)2.5 分断能力 (10)2.6 噪声与振动 (11)三、高压断路器的结构原理 (12)3.1 导电部分 (13)3.3 操作机构 (15)四、高压断路器的使用与维护 (16)4.1 使用环境要求 (16)4.2 安装与调试 (17)4.3 运行维护注意事项 (18)4.4 常见故障及处理方法 (19)五、高压断路器的选择与使用 (21)5.1 选择依据 (21)5.2 适用场合 (22)5.3 使用注意事项 (23)六、高压断路器的保护功能 (24)6.1 过载保护 (25)6.2 短路保护 (26)6.3 过电压保护 (27)七、高压断路器的未来发展 (30)7.1 新型材料的应用 (31)7.2 智能化发展 (32)7.3 绿色环保 (33)八、高压断路器实验与标准 (34)8.1 试验项目 (35)8.2 试验方法 (37)8.3 相关标准 (38)九、高压断路器安全操作规程 (39)9.1 一般规定 (41)9.2 操作程序 (42)9.3 安全措施 (43)十、高压断路器培训与教育 (44)10.1 培训内容 (45)10.3 培训目标 (48)一、高压断路器概述高压断路器是一种用于电力系统中的重要设备，其主要功能是保护电路和控制电力供应。

它能够在电路中出现异常情况时迅速切断电流，以防止设备损坏和安全事故的发生。

高压断路器广泛应用于电力传输、配电和用电系统中，是保障电力系统安全运行的关键设备之一。

高压断路器的种类多样，根据其结构、使用环境和功能需求的不同，可分为多种类型。

根据使用环境和条件的不同，有户外型和户内型断路器；根据操作方式的不同，有手动操作和自动操作断路器；根据电压等级的不同，有高压和低压断路器等。

高压断路器的分类高压断路器是一种用于保护电气设备免受过载和短路的关键设备。

根据其不同的工作原理和结构特点，可以将高压断路器分为几类，包括空气断路器、真空断路器、SF6气体断路器等。

下面将分别介绍这几类高压断路器的分类和特点。

空气断路器是最早出现的一种断路器，其工作原理是利用空气作为灭弧介质。

当电路中发生过载或短路时，空气断路器可以迅速切断电路，避免设备损坏。

空气断路器具有结构简单、价格低廉等优点，但由于其灭弧能力有限，适用范围受到一定限制。

真空断路器是一种利用真空作为灭弧介质的断路器。

相比空气断路器，真空断路器具有更好的灭弧性能和更高的短路电流承受能力，适用于高压、大电流的电路。

真空断路器具有结构紧凑、可靠性高等优点，被广泛应用于工业和电力系统中。

SF6气体断路器是利用SF6气体作为灭弧介质的断路器。

SF6气体具有良好的灭弧性能和绝缘性能，使得SF6气体断路器在高压、大电流的电路中表现优异。

SF6气体断路器具有灭弧能力强、寿命长等优点，但由于SF6气体对环境有一定的污染性，近年来逐渐受到限制。

根据断路器的使用场景和要求，可以选择不同类型的高压断路器。

空气断路器适用于一般的电路保护，真空断路器适用于高压、大电流的电路，SF6气体断路器适用于对灭弧性能有较高要求的电路。

在选择高压断路器时，需要结合实际情况综合考虑各种因素，以确保电气设备的安全运行。

总的来说，高压断路器在电气系统中扮演着至关重要的角色，不同类型的断路器各有特点，适用于不同的电路环境。

通过了解和选择适合的高压断路器，可以有效保护电气设备，确保电路的安全稳定运行。

希望本文对读者对高压断路器的分类和特点有所了解，帮助他们在实际应用中做出正确的选择。

断路器基础知识问答
1. 断路器的学习内容有哪些?
答:学习内容: ①断路器的本体结构( 断路器的组成) 。

②断路器的动力机构及辅助设备的作用。

③灭弧介质(SF6) 辅助系统的构成及作用。

④断路器现场控制柜内各小开关、把手、表计及主要继电器等的作用。

⑤断路器控制回路。

⑥断路器的运行规定。

⑦断路器的大小修。

③断路器的巡视。

⑨断路器的验收。

⑩断路器常见的故障或异常运行及处理。

2. 什么是断路器?
答: 断路器是指能开断、关合和承载运行线路的正常电流, 并能在规定时间内承载、关合和开断规定的异常电流( 如短路电流) 的电器设备, 通常也称为开关。

按照IEC 标准的定义是指: 所设计的分、合装置应能关合、导通和开断正常状态电流, 并能在规定的短路等异常状态下, 在一定时间内进行关合、导通和开断。

其附注中又规定: 通常使用的断路器分合频率应不大, 但某种特殊形式的断路器也可用于频繁分合。

3. 高压断路器有哪些实用型式?
答:断路器根据其灭弧原理可分自动产气、磁吹、多油、少油、压缩空气、真空和六氟化硫等类型, 其操动机构有手动、电磁、弹簧、气动和液压等多种类。

目前使用较多的是少油、真空和六氟化硫三种型式。

4. 什么叫油断路器?
答:油断路器是指用变压器油作为灭弧和绝缘介质的断路器。

通常, 油断路器可分为少油断路器和多油断路器两类。

油断路器是最早出现且使用最多的一种断路器。

第一台简单开断的油断路器出现在19 世纪末的1895 年。

断路器知识培训一、断路器的基本概念断路器是一种用来保护电气设备和电气线路免受过载和短路的装置。

它可以在电路中断开电流，并保护电气设备不受过载或短路的损害。

断路器通常被安装在电气系统的入口处，以便在出现故障时能够及时切断电路。

断路器的基本结构包括断路器主体、触发装置、过流保护装置、手动操作机构、状态显示装置等。

二、断路器的分类1. 按用途分类（1）配电断路器：用于保护配电系统和电气设备。

（2）发电机断路器：用于保护发电机和发电系统。

（3）输电线路断路器：用于保护输电线路和变电站等设备。

2. 按动作方式分类（1）熔断式断路器：利用熔断器在过载或短路时熔断开路。

（2）磁力式断路器：利用电磁释放器在过载或短路时产生磁力切断电路。

（3）热力式断路器：利用热释放器在过载时热带膨胀导致动作切断电路。

3. 按额定电流分类（1）低压断路器：额定电压不超过1000V的断路器。

（2）高压断路器：额定电压在1000V以上的断路器。

三、断路器的基本特性1. 额定电流：断路器额定工作电流是最大允许通过的电流，也是断路器正常工作时的电流值。

2. 断路能力：断路器的断路能力是指其在短路条件下能够安全切断电路的能力，通常用短路电流的大小来表示。

3. 隔离性能：断路器在分断电路时能够有效隔离电源与负载，以确保人员和设备的安全。

4. 过载保护：断路器能够对连续过载和短时过载进行保护，在过载情况下及时切断电路。

5. 短路保护：断路器能够在电路发生短路时迅速切断电路，以防止设备受到损坏。

四、断路器的安装和维护1. 安装要求（1）断路器的安装应符合设计要求，要采取防护措施确保安全。

（2）断路器的接线要正确，接触良好，紧固可靠。

（3）断路器的使用环境应干燥、通风，并且远离易燃易爆物品。

2. 检修维护（1）需要定期对断路器进行检查和保养，保持设备的状态良好。

（2）定期检查断路器的接线、触点和连接部件是否正常，要及时清除灰尘和杂物。

（3）定期检查断路器的性能和动作特性，确保其正常工作。

高压开关柜的基本知识一、高压开关柜概述1.基本概念⑴.开关柜（又称成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

⑵.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。

⑶.开关柜防误要求中的“五防”：防止误分误合断路器、防止带负荷分合隔离开关、防止带电合接地开关、防止带接地合断路器、防止误入带电间隔。

⑷.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。

表1-1⑸.母排位置相序对应关系：表1-22.开关柜的主要特点⑴.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。

一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。

⑵.开关柜具有一定的操作程序，机械或电气的联锁保证操作程序的正确。

实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。

⑶.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。

同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。

⑷.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障，要求把电弧故障限制在隔室以内。

⑸.泄压装置：金属封闭式开关柜都有泄压装置，如：手车室、母线室、电缆室，当断路器或主母线、电缆室内发生内部故障电弧时，伴随电弧的出现，开关柜内部气压上升，达到一定的压力时，泄压装置的压力释放金属板将自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全。

电器学第六章高压断路器（第1-5节）课堂笔记及练习题主题：第六章高压断路器（第1-5节）学习时间： 2017年1月2日--1月8日内容：一、本周知识点及重难点分布表14-1 本周知识点要求掌握程度一览表二、知识点详解【知识点1】高压电器概述高压电器在电力系统中承担着电能的生产、传输、分配和输电系统的保护任务。

1、高压电器分类一般分为开关电器、测量电器和限流与限压电器。

开关电器主要用于关合与开断正常或故障电路、或用于隔离高压电源，可分为高压断路器、高压熔断器、负荷开关、隔离开关、接地开关。

测量电器可分为电流互感器、电压互感器。

限流与限压电器又可分为电抗器、避雷器。

2、对高压电器的主要要求以断路器为例，要可以：（1）开断短路故障。

（2）关合短路故障：主要针对“预伏故障”而言，关合能力以关合电流的峰值来表示。

（3）快速分断：快速分断短路故障，减弱短路电流对电气设备的危害；（4）自动重合闸：发生短路故障时，根据继电保护装置发出的信号，断路器开断故障电路；经过短时间后又自动关合。

若重合后短路故障仍未消除，则断路器将再次开断电路。

此后，有时由运行人员在断路器开断一定时间后再次发出合闸信号，使之关合电路，称为强送电。

若强送电后故障仍未消除，断路器还需开断一次断路故障。

这个操作过程称为“自动重合闸操作顺序”，并表示为合分合分分----t θ，其中θ为自动重合闸无电流间隔时间。

通常取0.3~0.5s ；t 为两次合分的间隔时间，一般为180s 。

（5）允许合分次数（寿命）：高压断路器的机械寿命一般为2000次，高压断路器的电寿命一般为数千次。

图14-1 断路器的开断时间r t —继电保护时间，210t t t +=—断路器的全开断时间，0t t t r s +=—短路故障时间3、主要技术参数（1）额定电压，它是高压电器的标称电压，也是其正常工作时的线电压（有效值）。

我国高电压电器产品的电压等级有3、6、10、20、35、66、110、220、330、500kV 等。

高压基础理论知识1.简述HPL自能开关的灭弧原理.LTB断路器根据自动压气原理来工作,压气缸被分为两个部分:一个自动压气室和一个压缩室.当正常工作电流被切断时,SF6气体被压进压缩室,使其压力升高.当电弧出现时,压缩室中的气体喷出,在电流过零时将电弧熄灭.当切断短路电流时,利用电弧的堵塞效应加热自动压气室的SF6气体,在自动压气室中产生所需的熄弧压力.用这种办法可以实现用电弧中的能量来增大SF6的压力,从而操作机构不需额外的能量.因此与常规的SF6压气式断路器相比较,操作机构所需的能量减少至50%以下.较抵的能量需要减轻了断路器的受力状态从而提高了断路器的可靠性.合闸时压气缸向上移动,触头互相接触,压气缸中重新充满SF6气体.2.简述HPL550B2开关均压电容的作用.GCB设置并联电容器有两个作用:使串联断口的电压分布均匀和降低电压初期的增长速度以改善开断条件.在开断近区故障时,零后恢复电压上升陡度很大,弧隙热击穿可能性大,为了改善开断条件,常在断口上并联容量达标1000PF以上的电容,使陡度很大的锯齿形恢复电压波形在初期变得平缓一些,避免发生零后击穿.3.简述HPL550TB2开关合闸电阻的作用及应用范围.363KV及以上电压等级的电网,在合空载长线时,尤其是在电源电压幅值与线路残压反相时合闸,由于系统参数突变,电网L_C上电磁能量的振荡而引起的过电压.为了限制这种过电压,利用合闸电阻将电网中的部分电能吸收转化成热能,以达到削弱电磁振荡,限制过电压的目的.4.如何看待SF6气体的毒性问题.纯SF6气体是一种可与氮气相比的十分稳定的气体,没有毒性.其对人体的危害主要表现在以下几个方面:(1)SF6是重气体,特别在室内有可能引起窒息的问题.(2)新气体由于制备过程中含有各种杂质,可能混有一些有毒物质.检验的有效方法是生物试验.一般出厂气体必须经过检验合格.(1)在电弧高温作用下,SF6气体分解物与水份和空气等杂质反应而可能产生一些有毒物质.所以,检修维护中应结合实际状况,严格执行有关规定.。
