2011-2018年高考物理试卷分类汇编(含答案)：静电感应和静电屏蔽

第80节 测定金属的电阻率1. 2012年理综山东卷21.（2）在测量金属丝电阻率的实验中，可供选用的器材如下： 待测金属丝：R x （阻值约4Ω，额定电流约0.5A ）； 电压表：V （量程3V ，内阻约3kΩ）； 电流表：A 1（量程0.6A ，内阻约0.2Ω）； A 2（量程3A ，内阻约0.05Ω）； 电源：E 1（电动势3V ，内阻不计） E 2（电动势12V ，内阻不计） 滑动变阻器：R （最大阻值约20Ω） 螺旋测微器；毫米刻度尺；开关S ；导线。

①用螺旋测微器测量金属丝的直径，示数如图所示，读数为 mm 。

②若滑动变阻器采用限流接法，为使测量尽量精确，电流表应选 、电源应选 （均填器材代号），在虚线框中完成电路原理图。

答：①1.773 （1.771～1.775均正确） ②A 1；E 1；电路图如右。

解析：②因为待测金属丝的额定电流为0.5 A ，所以流经电流表的电流最大值是0.5 A ，所以电流表选择A 1。

本实验滑动变阻器采用限流法，所以滑动变阻器与待测电阻丝串联，如果选择电动势为12 V 的电源，电路中的最小电阻为120.5 Ω=24 Ω，滑动变阻器必须全部接入电路，不能得到多组数据，影响测量精度，所以电源选择E 1。

2. 2012年理综广东卷34（1）某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。

①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图15（a ）和图15（b ）所示，长度为_____cm ，直径为_____mm 。

②按图15（c ）连接电路后，实验操作如下：（a ）将滑动变阻器R 1的阻值置于最_____处（填“大”或“小”）；将S 2拨向接点1，闭合S 1，调节1E r（c ） 10 5 10 5 6 cm（a ）图15图1图2VAR 1，使电流表示数为I 0；（b ）将电阻箱R 2的阻值调至最______（填“大”或“小”）；将S 2拨向接点2；保持R 1不变，调节R 2，使电流表示数仍为I 0，此时R 2阻值为1280Ω； ③由此可知，圆柱体的电阻为_____Ω。

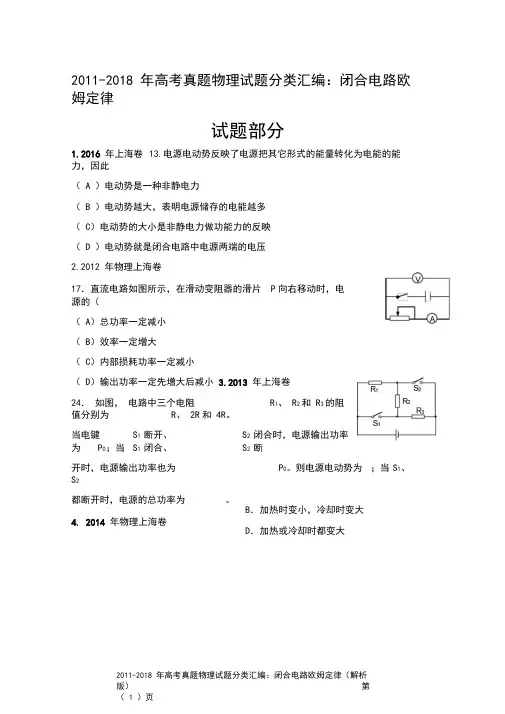

2011-2018 年高考真题物理试题分类汇编：闭合电路欧姆定律试题部分1.2016 年上海卷13.电源电动势反映了电源把其它形式的能量转化为电能的能力，因此（ A ）电动势是一种非静电力（ B ）电动势越大，表明电源储存的电能越多（ C）电动势的大小是非静电力做功能力的反映（ D ）电动势就是闭合电路中电源两端的电压2.2012 年物理上海卷17．直流电路如图所示，在滑动变阻器的滑片P向右移动时，电源的（（ A）总功率一定减小（ B）效率一定增大（ C）内部损耗功率一定减小（ D）输出功率一定先增大后减小 3.2013 年上海卷24．如图，电路中三个电阻R l、 R2和 R3的阻值分别为R、 2R和 4R。

当电键S1 断开、S2 闭合时，电源输出功率为P0；当S1 闭合、S2 断开时，电源输出功率也为P0。

则电源电动势为；当S1、S2都断开时，电源的总功率为。

4. 2014 年物理上海卷B．加热时变小，冷却时变大D．加热或冷却时都变大15. 将阻值随温度升高而减小的热敏电阻I 和II 串联，接在不计内阻的稳压电源两端。

开始时I 和 II 阻值相等，保持I 温度不变，冷却或加热I I，则 II 的电功率在（）A．加热时变大，冷却时变小C．加热或冷却时都变小5. 2016 年江苏卷8．如图所示的电路中，电源电动势为值已在图中标出。

闭合开关S，下列说法正确的有（A．路端电压为10 V 12 V，内阻为 2 Ω，四个电阻的阻a5Ω b 15Ω15Ω5Ω12V 2 Ω SD ． a 、 b 间用导线连接后，电路的总电流为 1 A 6.2018 年海南卷 10．如图，三个电阻 R 1、 R 2、 R 3的阻值均为R ，电源的内阻r R ， c 为滑动变阻器的中点。

闭合开关后，将滑动变阻器的滑片由 c 点向 a 端滑动，下列说法正确的是A ． R 2消耗的功率变小 R 2 R 3 C ．电源输出的功率变大 D ．电源内阻消耗的功率变大7.2018 年北京卷、 23． （ 18 分） 如图 1 所示， 用电动势为 E 、 内阻为 r 的电源， 向滑动变阻器 R 供电。

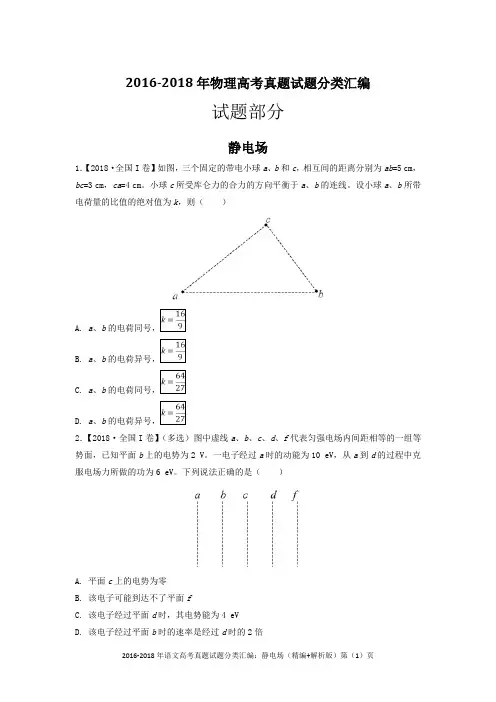

2016-2018年物理高考真题试题分类汇编试题部分静电场1．【2018·全国I卷】如图，三个固定的带电小球a、b和c，相互间的距离分别为ab=5 cm，bc=3 cm，ca=4 cm。

小球c所受库仑力的合力的方向平衡于a、b的连线。

设小球a、b所带电荷量的比值的绝对值为k，则（）A. a、bB. a、bC. a、bD. a、b2．【2018·全国I卷】（多选）图中虚线a、b、c、d、f代表匀强电场内间距相等的一组等势面，已知平面b上的电势为2 V。

一电子经过a时的动能为10 eV，从a到d的过程中克服电场力所做的功为6 eV。

下列说法正确的是（）A. 平面c上的电势为零B. 该电子可能到达不了平面fC. 该电子经过平面d时，其电势能为4 eVD. 该电子经过平面b时的速率是经过d时的2倍3．【2018·全国II卷】（多选）如图，同一平面内的a、b、c、d四点处于匀强电场中，电场方向与此平面平行，M为a、c连线的中点，N为b、d连线的中点。

一电荷量为q（q>0）的粒子从a点移动到b点，其电势能减小W1：若该粒子从c点移动到d点，其电势能减小W2，下列说法正确的是（）A. 此匀强电场的场强方向一定与a、b两点连线平行B. 若该粒子从M点移动到N点，则电场力做功一定为C. 若c、d之间的距离为LD. 若W1=W2，则a、M两点之间的电势差一定等于b、N两点之间的电势差4．【2018·全国III卷】（多选）如图，一平行板电容器连接在直流电源上，电容器的极板水平，两微粒a、b所带电荷量大小相等、符号相反，使它们分别静止于电容器的上、下极板附近，与极板距离相等。

现同时释放a、b，它们由静止开始运动，在随后的某时刻t，a、b经过电容器两极板间下半区域的同一水平面，a、b间的相互作用和重力可忽略。

下列说法正确的是A. a的质量比b的大B. 在t时刻，a的动能比b的大C. 在t时刻，a和b的电势能相等D. 在t时刻，a和b的动量大小相等5．【2018·天津卷】如图所示，实线表示某电场的电场线（方向未标出），虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N M和N时加速度大小分别为正确的是6．【2018·北京卷】研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是A. 实验前，只用带电玻璃棒与电容器a板接触，能使电容器带电B. 实验中，只将电容器b板向上平移，静电计指针的张角变小C. 实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D. 实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大7．【2018·江苏卷】如图所示，水平金属板A、B分别与电源两极相连，带电油滴处于静止状态．现将B板右端向下移动一小段距离，两金属板表面仍均为等势面，则该油滴（）A. 仍然保持静止B. 竖直向下运动C. 向左下方运动D. 向右下方运动8．【2017·全国Ⅰ卷】在一静止点电荷的电场中，任一点的电势ϕ与该点到点电荷的距离r的关系如图所示。

第60节 电磁感应规律的综合应用1. 2013年重庆卷5．如题5图所示，一段长方体形导电材料，左右两端面的边长都为a 和b ，内有带电量为q 的某种自由运动电荷。

导电材料置于方向垂直于其前表面向里的匀强磁场中，内部磁感应强度大小为B 。

当通以从左到右的稳恒电流I 时，测得导电材料上、下表面之间的电压为U ，且上表面的电势比下表面的低。

由此可得该导电材料单位体积内自由运动电荷数及自由运动电荷的正负分别为 A ．aU q IB ，负 B ．aU q IB ，正C ．U b q IB ，负D ．U b q IB ，正答：C解析：此题考查霍尔效应模型，Bva Ea U ==， vab q n I =，代入解得bU q IB n =，选C 。

2.2011年物理江苏卷2．如图所示，固定的水平长直导线中通有电流I ，矩形线框与导线在同一竖直平面内，且一边与导线平行。

线框由静止释放，在下落过程中 A ．穿过线框的磁通量保持不变 B ．线框中感应电流方向保持不变 C ．线框所受安掊力的合力为零 D ．线框的机械能不断增大 答：B【解析】因为磁感应强度随线框下落而减小，所以磁通量也减小，A 错误；因为磁通量随线框下落而减小，根据楞次定律，感应电流的磁场与原磁场方向相同，不变，所以感应电流的方向不变，本题选B ；感应电流在磁场中受安培力作用，上框边比下框边始终处于较强的磁场区域，线框所受安掊力的合力向上不为零，C 错误；下落过程中克服安培力做功，机械能转化为内能，机械能减少，D 错误。

3.2015年理综新课标I 卷19. 1824年，法国科学家阿拉果完成了著名的“圆盘实验”。

实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图所示。

实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后。

下列说法正确的是 （ AB ）下 题5图IA. 圆盘上产生了感应电动势B. 圆盘内的涡电流产生的磁场导致磁针转动C. 在圆盘转动过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化D. 圆盘中的自由电子随圆盘一起运动形成电流，此电流产生的磁场导致磁针转动解析：圆盘运动过程中，半径方向的金属条在切割磁感线，在圆心和边缘之间产生了感应电动势，选项A 正确；圆盘径向的辐条在切割磁感线的过程中，内部距离圆心远近不同的点电势不等而形成涡流，选项B 正确；圆盘运动过程中，圆盘位置、圆盘面积和磁场都没有发生变化，所以没有磁通量的变化，选项C 错；圆盘本身呈现电中性，不会产生环形电流，选项D 错。

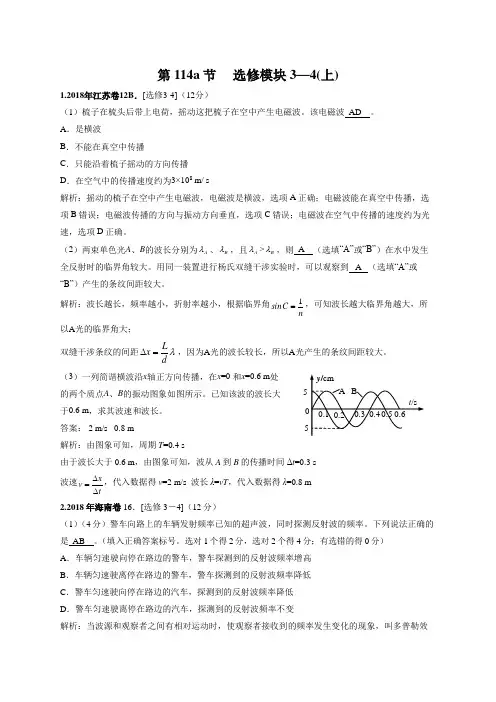

第114a 节 选修模块3—4(上)1.2018年江苏卷12B ．[选修3-4]（12分）（1）梳子在梳头后带上电荷，摇动这把梳子在空中产生电磁波。

该电磁波 AD 。

A ．是横波B ．不能在真空中传播C ．只能沿着梳子摇动的方向传播D ．在空气中的传播速度约为3×108 m/ s解析：摇动的梳子在空中产生电磁波，电磁波是横波，选项A 正确；电磁波能在真空中传播，选项B 错误；电磁波传播的方向与振动方向垂直，选项C 错误；电磁波在空气中传播的速度约为光速，选项D 正确。

（2）两束单色光A 、B 的波长分别为A λ、B λ，且A λ>B λ，则 A （选填“A”或“B”）在水中发生全反射时的临界角较大。

用同一装置进行杨氏双缝干涉实验时，可以观察到 A （选填“A”或“B”）产生的条纹间距较大。

解析：波长越长，频率越小，折射率越小，根据临界角n C sin 1=，可知波长越大临界角越大，所以A 光的临界角大； 双缝干涉条纹的间距λdLx =∆，因为A 光的波长较长，所以A 光产生的条纹间距较大。

（3）一列简谐横波沿x 轴正方向传播，在x =0 和x =0.6 m 处的两个质点A 、B 的振动图象如图所示。

已知该波的波长大于0.6 m ，求其波速和波长。

答案： 2 m/s 0.8 m解析：由图象可知，周期T =0.4 s由于波长大于0.6 m ，由图象可知，波从A 到B 的传播时间Δt =0.3 s 波速t x v ∆∆=，代入数据得v =2 m/s 波长λ=vT ，代入数据得λ=0.8 m2.2018年海南卷16．[选修3－4]（12分）（1）（4分）警车向路上的车辆发射频率已知的超声波，同时探测反射波的频率。

下列说法正确的是 AB 。

（填入正确答案标号。

选对1个得2分，选对2个得4分；有选错的得0分） A ．车辆匀速驶向停在路边的警车，警车探测到的反射波频率增高 B ．车辆匀速驶离停在路边的警车，警车探测到的反射波频率降低 C ．警车匀速驶向停在路边的汽车，探测到的反射波频率降低 D ．警车匀速驶离停在路边的汽车，探测到的反射波频率不变解析：当波源和观察者之间有相对运动时，使观察者接收到的频率发生变化的现象，叫多普勒效应。

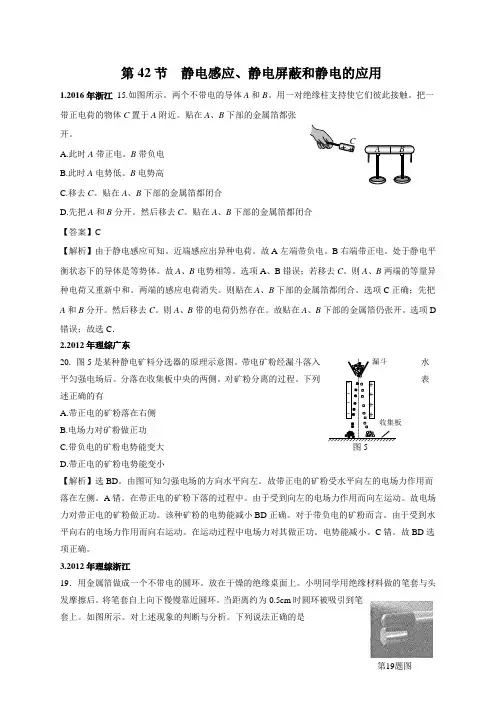

第42节 静电感应、静电屏蔽和静电的应用1.2016年浙江 15.如图所示。

两个不带电的导体A 和B 。

用一对绝缘柱支持使它们彼此接触。

把一带正电荷的物体C 置于A 附近。

贴在A 、B 下部的金属箔都张开。

A.此时A 带正电。

B 带负电B.此时A 电势低。

B 电势高C.移去C 。

贴在A 、B 下部的金属箔都闭合D.先把A 和B 分开。

然后移去C 。

贴在A 、B 下部的金属箔都闭合 【答案】C【解析】由于静电感应可知。

近端感应出异种电荷。

故A 左端带负电。

B 右端带正电。

处于静电平衡状态下的导体是等势体。

故A 、B 电势相等。

选项A 、B 错误；若移去C 。

则A 、B 两端的等量异种电荷又重新中和。

两端的感应电荷消失。

则贴在A 、B 下部的金属箔都闭合。

选项C 正确；先把A 和B 分开。

然后移去C 。

则A 、B 带的电荷仍然存在。

故贴在A 、B 下部的金属箔仍张开。

选项D 错误；故选C ． 2.2012年理综广东20．图5是某种静电矿料分选器的原理示意图。

带电矿粉经漏斗落入水平匀强电场后。

分落在收集板中央的两侧。

对矿粉分离的过程。

下列表述正确的有A.带正电的矿粉落在右侧B.电场力对矿粉做正功C.带负电的矿粉电势能变大D.带正电的矿粉电势能变小【解析】选BD 。

由图可知匀强电场的方向水平向左。

故带正电的矿粉受水平向左的电场力作用而落在左侧。

A 错。

在带正电的矿粉下落的过程中。

由于受到向左的电场力作用而向左运动。

故电场力对带正电的矿粉做正功。

该种矿粉的电势能减小BD 正确。

对于带负电的矿粉而言。

由于受到水平向右的电场力作用而向右运动。

在运动过程中电场力对其做正功。

电势能减小。

C 错。

故BD 选项正确。

3.2012年理综浙江19．用金属箔做成一个不带电的圆环。

放在干燥的绝缘桌面上。

小明同学用绝缘材料做的笔套与头 发摩擦后。

将笔套自上向下慢慢靠近圆环。

当距离约为0.5cm 时圆环被吸引到笔套上。

如图所示。

2011-2018年高考真题物理试题分类汇编：电磁感应中的电路问题试题部分1. 2016年新课标Ⅱ卷24．（12分）如图，水平面（纸面）内间距为l的平行金属导轨间接一电阻，质量为m、长度为l的金属杆置于导轨上。

t=0时，金属杆在水平向右、大小为F的恒定拉力作用下由静止开始运动，t0时刻，金属杆进入磁感应强度大小为B、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动。

杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ。

重力加速度大小为g。

求：（1）金属杆在磁场中运动时产生的电动势的大小；（2）电阻的阻值。

2. 2015年理综北京卷22．（16分）如图所示，足够长的平行光滑金属导轨水平放置，宽度L=0.4m，一端连接R=1Ω的电阻。

导轨所在空间存在竖直向下的匀强磁场，磁感应强度B=1T。

导体棒MN放在导轨上，其长度恰好等于导轨间距，与导轨接触良好。

导轨和导体棒的电阻均可忽略不计。

在平行于导轨的拉力F作用下，导体棒沿导轨向右匀速运动，速度v=5m/s。

求：⑴感应电动势E和感应电流I；⑵在0.1s时间内，拉力的冲量I F的大小；⑶若将MN换为电阻r=1Ω的导体棒，其它条件不变，求导体棒两端的M3.2015年理综福建卷18. 如图，由某种粗细均匀的总电阻为3R 的金属条制成的矩形线框abcd ，固定在水平面内且处于方向竖直向下的匀强磁场B 中。

一接入电路电阻为R 的导体棒PQ ，在水平拉力作用下沿ab 、dc 以速度v 匀速滑动，滑动过程PQ 始终与ab 垂直，且与线框接触良好，不计摩擦。

在PQ 从靠近ad 处向bc 滑动的过程中 （ ） A ．PQ 中电流先增大后减小 B ．PQ 两端电压先减小后增大 C ．PQ 上拉力的功率先减小后增大 D ．线框消耗的电功率先减小后增大4. 2013年四川卷7．如图所示，边长为L 、不可形变的正方形导体框内有半径为r 的圆形磁场区域，其磁感应强度B 随时间t 的变化关系为B ＝kt （常量k ＞0）。

第5节 力、受力分析1. 2013年上海卷6．秋千的吊绳有些磨损。

在摆动过程中，吊绳最容易断裂的时候是秋千 A ．在下摆过程中 B ．在上摆过程中 C ．摆到最高点时D ．摆到最低点时答案：D解析：当秋千摆到最低点时吊绳中拉力最大，吊绳最容易断裂，选项D 正确。

2. 2013年上海卷8．如图，质量m A ＞m B 的两物体A 、B 叠放在一起，靠着竖直墙面。

让它们由静止释放，在沿粗糙墙面下落过程中，物体B 的受力示意图是答案：A解析：两物体A 、B 叠放在一起，在沿粗糙墙面下落过程中，由于物块与竖直墙面之间没有压力，没有摩擦力，二者一起做自由落体运动，AB 之间没有弹力作用，物体B 的受力示意图是图A 。

3. 2013年上海卷18．两个共点力F l 、F 2大小不同，它们的合力大小为F ，则A ．F 1、F 2同时增大一倍，F 也增大一倍B ．F 1、F 2同时增加10N ，F 也增加10NC ．F 1增加10N ，F 2减少10N ，F 一定不变D ．若F 1、F 2中的一个增大，F 不一定增大 答案：AD解析：F 1、F 2同时增大一倍，F 也增大一倍，选项A 正确。

F 1、F 2同时增加10N ，F 不一定增加10N ，选项B 错误；F 1增加10N ，F 2减少10N ，F 可能变化，选项C 错误。

若F 1、F 2中的一个增大，F 不一定增大，选项D 正确。

4. 2012年理综新课标卷14.伽利略根据小球在斜面上运动的实验和理想实验，提出了惯性的概念，从而奠定了牛顿力学的基础。

早期物理学家关于惯性有下列说法，其中正确的是 A.物体抵抗运动状态变化的性质是惯性 B.没有力作用，物体只能处于静止状态C.行星在圆周轨道上保持匀速率运动的性质是惯性D.运动物体如果没有受到力的作用，将继续以同一速度沿同一直线运动 [答案]ADABB gB g NB gB g NCD[解析]惯性是物体本身的一种属性，是抵抗运动状态变化的性质。

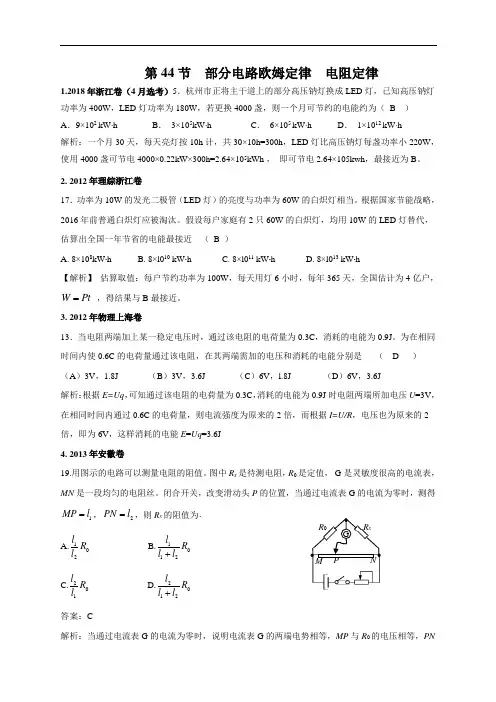

第44节 部分电路欧姆定律 电阻定律1.2018年浙江卷（4月选考）5．杭州市正将主干道上的部分高压钠灯换成LED 灯，已知高压钠灯功率为400W ，LED 灯功率为180W ，若更换4000盏，则一个月可节约的电能约为（ B ） A ．9×102 kW ⋅h B ． 3×105kW ⋅h C ． 6×105 kW ⋅h D ． 1×1012 kW ⋅h解析：一个月30天，每天亮灯按10h 计，共30×10h=300h ，LED 灯比高压钠灯每盏功率小220W ，使用4000盏可节电4000×0.22kW×300h=2.64×105kWh ， 即可节电2.64×105kwh ，最接近为B 。

2. 2012年理综浙江卷17．功率为10W 的发光二极管（LED 灯）的亮度与功率为60W 的白炽灯相当。

根据国家节能战略，2016年前普通白炽灯应被淘汰。

假设每户家庭有2只60W 的白炽灯，均用10W 的LED 灯替代，估算出全国一年节省的电能最接近 （ B ）A. 8×108kW ∙hB. 8×l010 kW ∙hC. 8×l011 kW ∙hD. 8×l013 kW ∙h【解析】 估算取值：每户节约功率为100W ，每天用灯6小时，每年365天，全国估计为4亿户，W Pt = ，得结果与B 最接近。

3. 2012年物理上海卷13．当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3C ，消耗的电能为0.9J 。

为在相同时间内使0.6C 的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是 （ D ） （A ）3V ，1.8J（B ）3V ，3.6J（C ）6V ，l.8J（D ）6V ，3.6J解析：根据E=Uq ，可知通过该电阻的电荷量为0.3C ，消耗的电能为0.9J 时电阻两端所加电压U =3V ，在相同时间内通过0.6C 的电荷量，则电流强度为原来的2倍，而根据I=U/R ，电压也为原来的2倍，即为6V ，这样消耗的电能E =Uq =3.6J 4. 2013年安徽卷19.用图示的电路可以测量电阻的阻值。

第36节电场强度和电场力1.2012年海南卷12．N （N ＞1）个电荷量均为q （q ＞0）的小球，均匀分布在半径为R 的圆周上，示意如图。

若移去位于圆周上P 点的一个小球，则圆心O 点处的电场强度大小为_________________，方向__________。

（已知静电力常量为k ）答：2Rq k（2分），沿OP 指向P 点（2分）解答：由电场的叠加知原来圆心O 点处的电场强度大小为零，移去P 点的小球，则圆周上与P 点对称的那个位置的小球在圆心处产生的场强即为所求，由点电荷场强的定义可知大小为2Rq kE ，方向沿OP 指向P 点。

2.2011年新课标版20．一带负电荷的质点，在电场力作用下沿曲线abc 从a 运动到c ，已知质点的速率是递减的。

关于b 点电场强度E 的方向，下列图示中可能正确的是（虚线是曲线在b 点的切线）A ．B ．C ．D ．答：D【解析】主要考查电场力方向和曲线运动所受合外力与轨迹的关系。

正确答案是D 。

3.2013年海南卷1．如图，电荷量为q 1和q 2的两个点电荷分别位于P 点和Q 点。

已知在P 、Q 连线上某点R 处的电场强度为零，且PR=2RQ 。

则A ．q 1=2q 2B ．q 1=4q 2C ．q 1=-2q 2D ．q 1=-4q 2答案：B解析：本题考查电场强度的叠加，由于R 处的合场强为0，故两点电荷的电性相同，结合点电荷的场强公式2r qk E可知0222211r q kr q k ，又r 1=2r 2，故q 1=4q 2，本题选B 。

4. 2017年海南卷2．关于静电场的电场线，下列说法正确的是（ C ）A ．电场强度较大的地方电场线一定较疏B ．沿电场线方向，电场强度一定越来越小C ．沿电场线方向，电势一定越来越低abcE abcEabcEabcE OPq 1q 2PQR。

第84节 电表的改装1.2018年全国卷II 、22．（6分）某同学组装一个多用电表。

可选用的器材有：微安表头（量程100μA ，内阻900Ω）；电阻箱1R （阻值范围09999Ω~.）；电阻箱2R （阻值范围0999999Ω~.）；导线若干。

要求利用所给器材先组装一个量程为1mA 的直流电流表，在此基础上再将它改装成量程为3V 的直流电压表。

组装好的多用电表有电流1mA 和电压3V 两挡。

回答下列问题：（1）在虚线框内画出电路图并标出1R 和2R ，其中 * 为公共接线柱，a 和b 分别是电流挡和电压挡的接线柱。

（2）电阻箱的阻值应取R 1= Ω，R 2= Ω。

（保留到个位）答案：（1）如图所示（2）100 2910解析：（1）R 1的电阻比较小，所以R 1与表头并联构成大量程的的电流表，R 2的阻值比较大，与改装后的电流表串联可充当大量程的电压表，设计电路图如图所示：（2）改装电流表时需要并联一个电阻，要改装成1mA 的电流表需要并联的电阻R 1。

Ω=-⨯=-=1001..019001.01gg g I I R I R ，所以电阻箱的阻值R 1应取100Ω；R 1与表头并联电阻为Ω=⨯=+⋅='90100090010011gg R R R R R要改装成3V 的电压表需要串联一个电阻R 2，Ω=⨯-=-=-291010109.0332I U U R A 。

2.2011年海南卷13．图1是改装并校准电流表的电路图，已知表头的量程为I g =600μA ，内阻为R g ，是标准电流表，要求改装后的电流表量程为I =60mA 。

完成下列填空。

（1）图1中分流电阻R p 的阻值应为（用I g 、R g 和I 表示）。

（2）在电表改装完成后的某次校准测量中，表的示数如图2所示，由此读出流过mA mA 图2 mA 010 2030405060mA μA *b电流为_______mA 。

此时流过分流电阻R P 的电流为_______mA （保留1位小数） 答：（1）g R 991（2）49.5 49.0 【解析】（1）电流表改装，g g g gp R R .R I I R 99116060111=-=-=（2）由图示可得，电流表读数为49.5m A ，实际流经表头的电流为500μA 即0.5m A ，此时流过分流电阻R P 的电流为（49.5－0.5）m A=49.0m A 。

2011-2018年高考真题物理试题分类汇编：电磁感应中的力学问题试题部分1.2015年上海卷24．如图，一无限长通电直导线固定在光滑水平面上，金属环质量为0.02kg ，在该平面上以v 0=2m/s 、与导线成60°角的初速度运动，其最终的运动状态是________，环中最多能产生________J 的电能。

2. 2012年物理上海卷25．正方形导体框处于匀强磁场中，磁场方向垂直框平面，磁感应强度随时间均匀增加，变化率为k 。

导体框质量为m 、边长为L ，总电阻为R ，在恒定外力F 作用下由静止开始运动。

导体框在磁场中的加速度大小为____________；导体框中感应电流做功的功率为____________。

3. 2014年理综大纲卷20．很多相同的绝缘铜圆环沿竖直方向叠放，形成一很长的竖直圆筒。

一条形磁铁沿圆筒的中心轴竖直放置，其下端与圆筒上端开口平齐。

让条形磁铁从静止开始下落。

条形磁铁在圆筒中的运动速率 ( )A ．均匀增大B ．先增大，后减小C ．逐渐增大，趋于不变D ．先增大，再减小，最后不变 4.2014年理综广东卷15．如图8所示，上下开口、内壁光滑的铜管P 和塑料管Q 竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块 A ．在P 和Q 中都做自由落体运动 B ．在两个下落过程中的机械能都守恒 C ．在P 中的下落时间比在Q 中的长 D ．落至底部时在P 中的速度比在Q 中的长 5.2013年天津卷3．如图所示，纸面内有一矩形导体闭合线框动abcd 。

ab 边长大于bc 边长，置于垂直纸面向里、边界为MN 的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN 。

第一次ab 边平行MN 进入磁场，线框上产生的热量为Q 1，通过线框导体横截面的电荷量为q 1；第二次bc 边平行MN 进入磁场．线框上产生的热量为Q 2，通过线框导体横截面的电荷量为q 2，则A ．Q 1>Q 2 q 1=q 2B ．Q 1>Q 2 q 1>q 2C ．Q 1=Q 2 q 1=q 2D ．Q 1=Q 2 q 1>q 2M NBB6. 2013年安徽卷16.如图所示，足够长平行金属导轨倾斜放置，倾角为37°，宽度为0.5m ，电阻忽略不计，其上端接一小灯泡，电阻为1Ω。

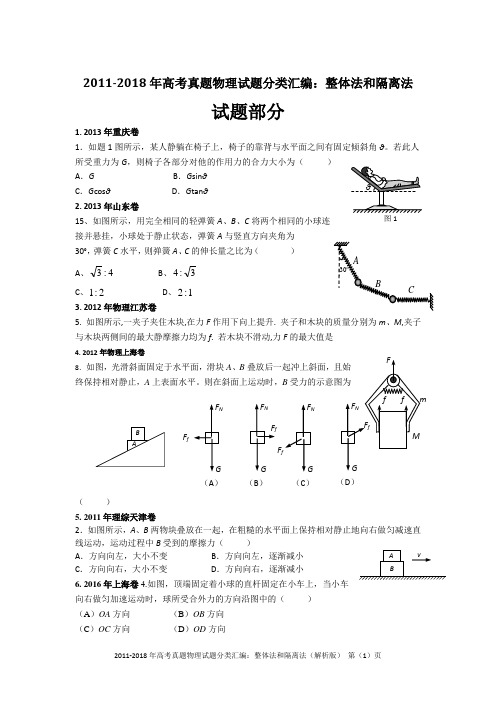

2011-2018年高考真题物理试题分类汇编：整体法和隔离法试题部分1. 2013年重庆卷1．如题1图所示，某人静躺在椅子上，椅子的靠背与水平面之间有固定倾斜角θ。

若此人所受重力为G ，则椅子各部分对他的作用力的合力大小为（ ） A ．G B ．G sin θ C ．G cos θ D ．G tan θ 2. 2013年山东卷15、如图所示，用完全相同的轻弹簧A 、B 、C 将两个相同的小球连接并悬挂，小球处于静止状态，弹簧A 与竖直方向夹角为30°，弹簧C 水平，则弹簧A 、C 的伸长量之比为（ ） A 、4:3 B 、3:4 C 、2:1 D 、1:2 3. 2012年物理江苏卷5. 如图所示,一夹子夹住木块,在力F 作用下向上提升. 夹子和木块的质量分别为m 、M ,夹子与木块两侧间的最大静摩擦力均为f . 若木块不滑动,力F 的最大值是4. 2012年物理上海卷8．如图，光滑斜面固定于水平面，滑块A 、B终保持相对静止，A 上表面水平。

则在斜面上运动时，B （ ）5. 2011年理综天津卷2．如图所示，A 、B 两物块叠放在一起，在粗糙的水平面上保持相对静止地向右做匀减速直线运动，运动过程中B 受到的摩擦力（ ）A ．方向向左，大小不变B ．方向向左，逐渐减小C ．方向向右，大小不变D ．方向向右，逐渐减小6. 2016年上海卷4.如图，顶端固定着小球的直杆固定在小车上，当小车向右做匀加速运动时，球所受合外力的方向沿图中的（ ） （A ）OA 方向 （B ）OB 方向 （C ）OC 方向 （D ）OD 方向图1（A ）（B ）（C ）（D ）F fF7. 2013年北京卷16．倾角为α、质量为M 的斜面体静止在水平桌面上，质量为m 的木块静止在斜面体上。

下列结论正确的是（ ） A ．木块受到的摩擦力大小是mg cos α B ．木块对斜两体的压力大小是mg sin α C ．桌面对斜面体的摩擦力大小是mg sin αcos αD ．桌面对斜面体的支持力大小是(M+m )g 8. 2011年上海卷16．如图，在水平面上的箱子内，带异种电荷的小球a 、b 用绝缘细线分别系于上、下两边，处于静止状态。

2011-2018年高考真题物理试题分类汇编：磁场的基本概念试题部分1. 2016年上海卷21.形象描述磁场分布的曲线叫做____________,通常___________的大小也叫做磁通量密度。

2. 2016年上海卷8.如图，一束电子沿z 轴正向流动，则在图中y 轴上A 点的磁场方向是 （A ）+x 方向 （B ）-x 方向 （C ）+y 方向 （D ）-y 方向3. 2013年上海卷13．如图，足够长的直线ab 靠近通电螺线管，与螺线管平行。

用磁传感器测量ab 上各点的磁感应强度B ，在计算机屏幕上显示的大致图像是4. 2017年江苏卷1．如图所示，两个单匝线圈a 、b 的半径分别为r 和2r .圆形匀强磁场B 的边缘恰好与a 线圈重合，则穿过a 、b 两线圈的磁通量之比为 （ ） （A ）1:1 （B ）1:2 （C ）1:4 （D ）4:15. 2011年新课标版14．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I 引起的。

在下列四个图中，正确表示安培假设中环形电流方向的是A ．B ．C ．D ．6. 2015年理综新课标Ⅱ卷18.指南针是我国古代四大发明之一。

关于指南针，下列说法正确的是 （ ）A. 指南针可以仅具有一个磁极B. 指南针能够指向南北，说明地球具有磁场C.指南针的指向会受到附近铁块的干扰D.在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转 7. 2013年海南卷9．三条在同一平面（纸面）内的长直绝缘导线组成一等边三角形，在导线中通过的电流均为I ，方向如图所示。

a 、b 和c三点分别位于三角形的三个顶角的平分线上，且到相应顶点abO的距离相等。

将a 、b 和c 处的磁感应强度大小分别记为B 1、B 2和B 3，下列说法正确的是 A ．B 1=B 2<B 3 B ．B 1=B 2=B 3C ．a 和b 处磁场方向垂直于纸面向外，c 处磁场方向垂直于纸面向里D ．a 处磁场方向垂直于纸面向外，b 和c 处磁场方向垂直于纸面向里 8. 2012年理综全国卷18.如图，两根互相平行的长直导线过纸面上的M 、N 两点，且与纸面垂直，导线中通有大小相等、方向相反的电流。

2011-2018年高考真题物理试题分类汇编：远距离输送电、传感器的简单应用试题部分1. 2014年理综四川卷 1．如图所示，甲是远距离的输电示意图，乙是发电机输出电压随时间变化的图像，则：（ ） A ．用户用电器上交流电的频率是100Hz B ．发电机输出交流电的电压有效值是500VC ．输电线的电流只由降压变压器原副线圈的匝数比决定D ．当用户用电器的总电阻增大时，输电线上损失功率减小 2. 2014年物理江苏卷3．.远距离输电的原理图如图所示， 升压变压器原、副线圈的匝数分别为 n 1、 n 2， 电压分别为U 1、U 2，电流分别为 I 1、I 2，输电线上的电阻为 R . 变压器为理想变压器，则下列关系式中正确的是 A ．1122I n I n = B ．RU I 22=C ．2112I U I R = D ．2211U I U I =3. 2012年理综天津卷4.通过一理想变压器，经同一线路输送相同电功率P ，原线圈的电压U 保持不变，输电线路的总电阻为R 。

当副线圈与原线圈的匝数比为k 时，线路损耗的电功率为P 1，若将副线圈与原线圈的匝数比提高到nk ，线路损耗的电功率为P 2, 则P 1和P 2/P 1分别为A ．PR/kU ， 1/n B. (P /kU )2R ， 1/n C. PR/kU ， 1/n 2 D. (P /kU )2R ， 1/n 24. 2014年理综浙江卷15.如图所示为远距离交流输电的简化电路图。

发电厂的输出电压是U ，用等效总电阻是r 的两条输电线输电，输电线路中的电流是I 1，其末端间的电压为U 1。

在输电线与用户间连有一想想变压器，流入用户端的电流是I 2。

则 A ．用户端的电压为I 1U 1/I 2B ．输电线上的电压降为UC ．理想变压器的输入功率为I 12rD ．输电线路上损失的电功率为I 1U5.2018年江苏卷2. 采用220 kV 高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的，输电电压应变为（ ） A. 55 kV B. 110 kV C. 440 kV D. 880 kV6. 2014年理综福建卷16．图为模拟远距离输电实验电路图，两理想变压器的匝数n 1=n 4< n 2=n 3，四根模拟输电线的电阻R 1、R 2、R 3、R 4的阻值均为R ，A 1、A 2为相同的理想交流电流表，L 1、L 2为相同的小灯泡，灯丝电阻R L ＞2R ，忽略灯丝电阻随温度的变化。
