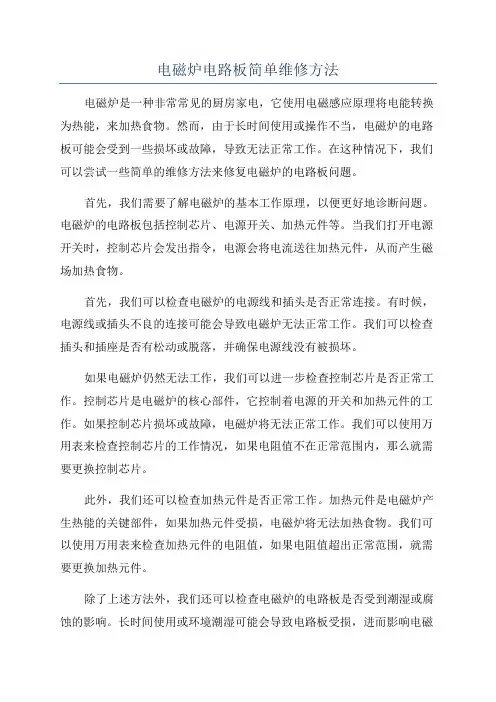

电磁炉电路板简单维修方法修订稿

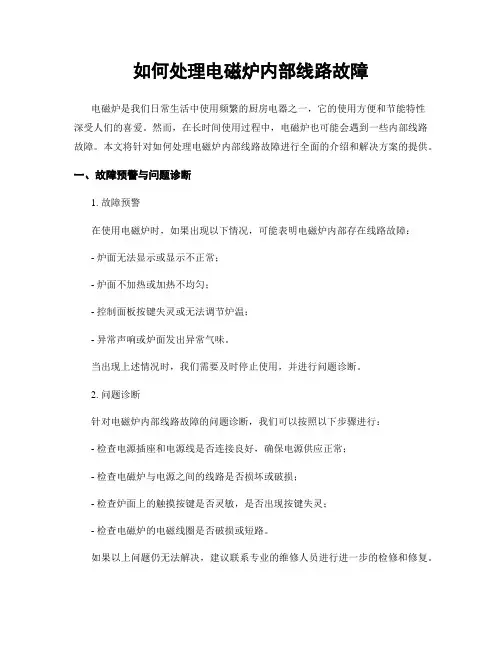

如何处理电磁炉内部线路故障电磁炉是我们日常生活中使用频繁的厨房电器之一，它的使用方便和节能特性深受人们的喜爱。

然而，在长时间使用过程中，电磁炉也可能会遇到一些内部线路故障。

本文将针对如何处理电磁炉内部线路故障进行全面的介绍和解决方案的提供。

一、故障预警与问题诊断1. 故障预警在使用电磁炉时，如果出现以下情况，可能表明电磁炉内部存在线路故障：- 炉面无法显示或显示不正常；- 炉面不加热或加热不均匀；- 控制面板按键失灵或无法调节炉温；- 异常声响或炉面发出异常气味。

当出现上述情况时，我们需要及时停止使用，并进行问题诊断。

2. 问题诊断针对电磁炉内部线路故障的问题诊断，我们可以按照以下步骤进行：- 检查电源插座和电源线是否连接良好，确保电源供应正常；- 检查电磁炉与电源之间的线路是否损坏或破损；- 检查炉面上的触摸按键是否灵敏，是否出现按键失灵；- 检查电磁炉的电磁线圈是否破损或短路。

如果以上问题仍无法解决，建议联系专业的维修人员进行进一步的检修和修复。

二、自行修复可能的线路故障如果您具备一定的电器维修知识和技能，您可以尝试自行修复电磁炉内部的线路故障。

以下是一些常见的故障和解决方案：1. 炉面无法显示或显示不正常如果电磁炉的炉面无法正常显示或显示不正常，首先可以尝试以下解决方案：- 检查电源插座和电源线是否正常连接；- 检查电源线是否损坏或破损；- 检查控制面板是否存在松动或损坏的情况。

如果以上解决方案无效，可能需要更换控制面板或联系专业维修人员进行维修。

2. 炉面不加热或加热不均匀如果电磁炉的炉面不加热或加热不均匀，您可以尝试以下解决方案：- 检查电磁线圈是否破损或短路，需要注意的是，这项工作需要谨慎操作，建议寻求专业人员的帮助；- 清洁炉面，确保炉面平整清洁，避免磁场受阻。

若问题仍然存在，可能需要更换电磁线圈或炉面，或联系专业维修人员进行维修。

3. 控制面板按键失灵或无法调节炉温如果电磁炉的控制面板按键失灵或无法调节炉温，您可以尝试以下解决方案：- 尝试重新启动电磁炉，即断开电源重新接通；- 检查控制面板是否有按键卡住或存在杂质的情况，可以用软布轻轻擦拭控制面板。

故障案例3.2 主板检测标准由于电磁炉工作时,主回路工作在高压、大电流状态中,所以对电路检查时必须将线盘(L1)断开不接,否则极容易在测试时因仪器接入而改变了电路参数造成机器损坏。

接上线盘试机前,应根据3.2.1<<主板检测表>>对主板各点作测试后,一切符合才进行。

3.3.1 故障现象1 : 放入锅具电磁炉检测不到锅具而不启动,指示灯闪亮,每隔3秒发出“嘟”一声短音(数显型机种显示E1), 连续1分钟后转入待机。

分析 : 根椐报警信息,此为CPU判定为加热锅具过小(直经小于10cm)或无锅放入或锅具材质不符而不加热,并作出相应报知。

根据电路原理,电磁炉启动时, CPU先从第10脚输出试探PWM信号电压,该信号经过PWM脉宽调控电路转换为控制振荡脉宽输出的电压加至G点,振荡电路输出的试探信号电压再加至IGBT推动电路,通过该电路将试探信号电压转换为足己推动IGBT工作的试探信号电压,另主回路产生试探工作电流,当主回路有试探工作电流流过互感器CT1初级时,CT1次级随即产生反影试探工作电流大小的电压,该电压通过整流滤波后送至CPU第5脚,CPU通过监测该电压,再与VAC电压、VCE电压比较,判别是否己放入适合的锅具。

从上述过程来看,要产生足够的反馈信号电压另CPU判定己放入适合的锅具而进入正常加热状态,关键条件有三个 : 一是加入IGBT G极的试探信号必须足够,通过测试IGBTG极的试探电压可判断试探信号是否足够(正常为间隔出现1~2.5V),而影响该信号电压的电路有PWM脉宽调控电路、振荡电路、IGBT推动电路。

二是互感器CT须流过足够的试探工作电流,一般可通测试IGBT是否正常可简单判定主回路是否正常,在主回路正常及加至IGBT G极的试探信号正常前提下,影响流过互感器CT1试探工作电流的因素有工作电压和锅具。

三是到达CPU第5脚的电压必须足够,影响该电压的因素是流过互感器CT1的试探工作电流及电流检测电路。

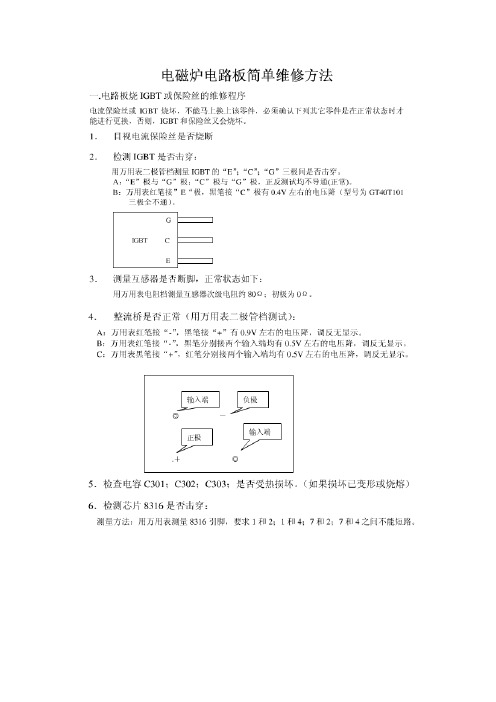

《电磁炉最快维修方法_电磁炉电路板简单维修方法》摘要：3)检验桥整正、反向耐压是否合规格要;，3)检验GB耐压是否合规格要;，3)检验电容容量、耐压、损耗角、外观尺寸、标识等是否合规格要;电磁炉又名电磁灶是现代厨房革命产物它无明火或传导式加热而让热直接锅底产生因热效率得到了极提高那电磁炉出现了问题很可能性是出现了电路板故障应该如何处理呢?以下是编你整理电磁炉电路板简单维修方法希望能到你电磁炉电路板简单维修方法、电路板烧GB或保险丝维修程序电流保险丝或GB烧坏不能马上换上该零件必须确认下列其它零件是正常状态才能进行更换否则GB和保险丝又会烧坏目视电流保险丝是否烧断检测GB是否击穿用万用表二极管档测量GB;;G三极是否击穿极与G极;极与G极正反测试不导通(正常)B万用表红笔接极黑笔接极有0V左右电压降(型G00三极全不通)3测量感器是否断脚正常状态如下用万用表电阻档测量感器次级电阻约80;初极0整流桥是否正常(用万用表二极管档测试)万用表红笔接黑笔接+有09V左右电压降调反无显示B万用表红笔接黑笔分别接两输入端有05V左右电压降调反无显示万用表黑笔接+红笔分别接两输入端有05V左右电压降调反无显示5检电容30;30;303;是否受热损坏(如损坏已变形或烧熔)6检测芯片836是否击穿测量方法用万用表测量836引脚要和;和;7和;7和不能短路7GB处热敏开关绝缘保护是否损坏按键动作不良检测测量口线是否击穿二、按键动作不良用万用表二极管档测量极与接地端有07V左右电压降万用表红笔接地;黑笔接每极口线否则说明口线击穿三、功率不能达到到要线圈盘短路测试线圈盘电感量系数L575系列L05锅具与线圈盘距离是否正常3锅具是否是指定锅具四、检各元气件是否松动是否齐全装配不良状况检不加热检感器是否断脚插电长鸣检温开关端子是否接插良3无法开机检热敏电阻端子是否接插良无物检知(不报警)检电阻R30~R307是否正常R30~R3068KR303~R30630KR30730K5风扇不;检三极管Q是否烧坏(般烧坏三极管引脚跟部已发黄;也可用万用表二极管档测量)桥整、GB、高压电容属电磁炉重要零部件对类重要零部件检验规定如下、桥整)桥整进货必须进行全检;)检验设备选用晶体管特性图示仪;3)检验桥整正、反向耐压是否合规格要;)检验桥整耐压特性曲线是否具有致性并且具有雪崩特性;5)检验封装耐压是否合要;6)进行耐温试验(抽检)将抽检样品放入烘箱加热保温80℃至8恢复常温再测试桥整耐压曲线应无变化7)被检桥整不良率3属正常围如不良率超3且桥整性能曲线离散性较则停止检验通知供货商分析不良原因或作退货处理、GB)GB进货必须进行全检;)检验设备选用L93晶体管直流参数测试仪;3)检验GB耐压是否合规格要;)检验特别GBG极必须接地;5)检验必须采取必要防静电措施;6)检验对GB进行分类例如被检GB耐压00V则检出GB耐压300V分类用000电磁炉如检出GB耐压00V300V分另类用800以下电磁炉如检出GB耐压00V则判断不合格7)被检GB不良率3属正常围如不良率超3且GB耐压参数离散性较则停止检验通知供货商分析不良原因或作退货处理3、高压电容)高压电容进货必须按标准进行抽检;)检验设备选用LR参数测试仪;3)检验电容容量、耐压、损耗角、外观尺寸、标识等是否合规格要;)进行耐温试验将抽检样品放入烘箱加热保温80℃至8恢复常温再测试电容各项性能应无变化5)根据抽检质量水平判断不良率是否正常若不正常则停止检验通知供货商分析不良原因或作退货处理以上检验都必须做测试记录电磁炉维修要准备功率管子有505000050050有这几种功率管足以!如何正确保养电磁炉、电线要合要电磁炉由功率配置电线应选能承受5电流铜芯线配套使用插座、插头、开关等也要达到这要否则电磁炉工作电流会使电线、插座等发热或烧毁另外如可能电线插座处安装只保险盒以确保安全、放置要平整放置电磁炉桌面要平整特别是餐桌上吃火锅等更应如桌面不平使电磁炉某脚悬空使用锅具重力将会迫使炉体强行变形甚至损坏另外如桌面有倾斜当电磁炉对锅具加温锅具产生微震也容易使锅具滑出而发生危险3、保证气孔通畅工作电磁炉随锅具升温而升温因厨房里安放电磁炉应保证炉体进、排气孔处无任何物体阻挡炉体侧面、下面不要垫(堆)放有可能损害电磁炉物体、液体要提示是当电磁炉工作如发现其置风扇不要立即停用并及检修、锅具不可重电磁炉不砖或铁等材结构建造炉具其承重量是有限般连锅具带食物不应超5公斤而且锅具底部也不宜以使电磁炉炉面受压力不至重、集万要对超重超锅具进行加热应对锅具另设支撑架然把电磁炉插入锅底5、清洁炉具要得法电磁炉其它电器样使用要防水防潮和避免接触有害液体不可把电磁炉放入水清洗及用水进行直接冲洗也不能用溶剂、汽油清洗炉面或炉体另外也不要用金属刷、砂布等较硬工具擦拭炉面上油迹污垢清除污垢可用软布沾水抹如是油污可用软布沾低浓洗衣粉水擦正使用或刚使用结束炉面不要马上用冷水擦避免油污沾污炉面或炉体减少对电磁炉清洗工作量使用电磁炉可炉面放张略炉面纸如废报纸以沾吸锅具跳、溢出水、油等污物用即可将纸扔弃6、检测炉具保护功能要完电磁炉具有良动检测及我保护功能它可以检测出如炉面器具(是否金属底)、使用是否得当、炉温是否高等情况如电磁炉这些功能丧失使用电磁炉是很危险7、按按钮要轻、干脆电磁炉各按钮属轻触型使用手指用力不要重要轻触轻按当所按动按钮启动手指就应离开不要按住不放以免损伤簧片和导电接触片。

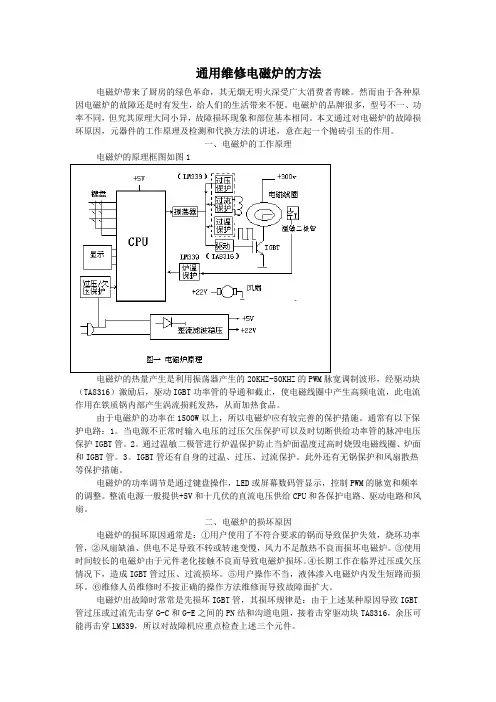

通用维修电磁炉的方法电磁炉带来了厨房的绿色革命，其无烟无明火深受广大消费者青睐。

然而由于各种原因电磁炉的故障还是时有发生，给人们的生活带来不便。

电磁炉的品牌很多，型号不一、功率不同，但究其原理大同小异，故障损坏现象和部位基本相同。

本文通过对电磁炉的故障损坏原因，元器件的工作原理及检测和代换方法的讲述，意在起一个抛砖引玉的作用。

一、电磁炉的工作原理电磁炉的原理框图如图1电磁炉的热量产生是利用振荡器产生的20KHZ-50KHZ的PWM脉宽调制波形，经驱动块（TA8316）激励后，驱动IGBT功率管的导通和截止，使电磁线圈中产生高频电流，此电流作用在铁质锅内部产生涡流损耗发热，从而加热食品。

由于电磁炉的功率在1500W以上，所以电磁炉应有较完善的保护措施。

通常有以下保护电路：1。

当电源不正常时输入电压的过压欠压保护可以及时切断供给功率管的脉冲电压保护IGBT管。

2。

通过温敏二极管进行炉温保护防止当炉面温度过高时烧毁电磁线圈、炉面和IGBT管。

3。

IGBT管还有自身的过温、过压、过流保护。

此外还有无锅保护和风扇散热等保护措施。

电磁炉的功率调节是通过键盘操作，LED或屏幕数码管显示，控制PWM的脉宽和频率的调整。

整流电源一般提供+5V和十几伏的直流电压供给CPU和各保护电路、驱动电路和风扇。

二、电磁炉的损坏原因电磁炉的损坏原因通常是：①用户使用了不符合要求的锅而导致保护失效，烧坏功率管，②风扇缺油、供电不足导致不转或转速变慢，风力不足散热不良而损坏电磁炉。

③使用时间较长的电磁炉由于元件老化接触不良而导致电磁炉损坏。

④长期工作在临界过压或欠压情况下，造成IGBT管过压、过流损坏。

⑤用户操作不当，液体渗入电磁炉内发生短路而损坏。

⑥维修人员维修时不按正确的操作方法维修而导致故障面扩大。

电磁炉出故障时常常是先损坏IGBT管，其损坏规律是：由于上述某种原因导致IGBT 管过压或过流先击穿G-C和G-E之间的PN结和沟道电阻，接着击穿驱动块TA8316，余压可能再击穿LM339，所以对故障机应重点检查上述三个元件。

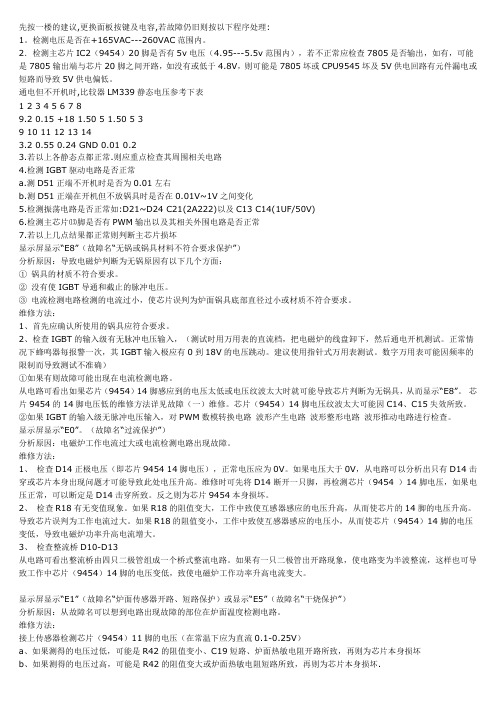

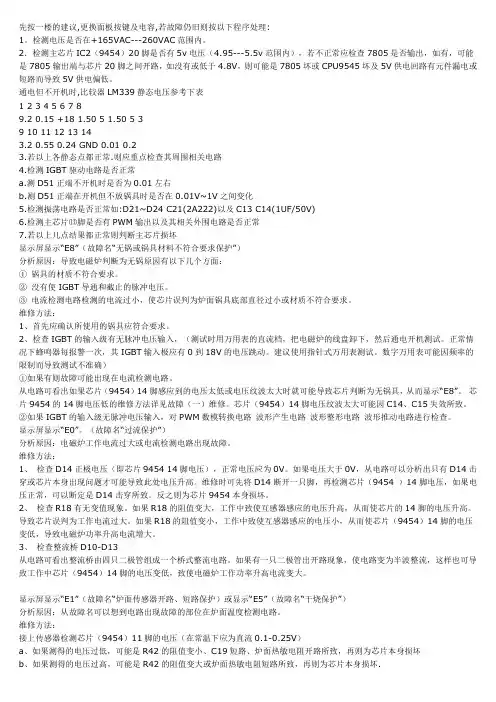

先按一楼的建议,更换面板按键及电容,若故障仍旧则按以下程序处理:1。

检测电压是否在+165VAC---260VAC范围内。

2．检测主芯片IC2（9454）20脚是否有5v电压（4.95---5.5v范围内），若不正常应检查7805是否输出，如有，可能是7805输出端与芯片20脚之间开路，如没有或低于4.8V，则可能是7805坏或CPU9545坏及5V供电回路有元件漏电或短路而导致5V供电偏低。

通电但不开机时,比较器LM339静态电压参考下表1 2 3 4 5 6 7 89.2 0.15 +18 1.50 5 1.50 5 39 10 11 12 13 143.2 0.55 0.24 GND 0.01 0.23.若以上各静态点都正常.则应重点检查其周围相关电路4.检测IGBT驱动电路是否正常a.测D51正端不开机时是否为0.01左右b.测D51正端在开机但不放锅具时是否在0.01V~1V之间变化5.检测振荡电路是否正常如:D21~D24 C21(2A222)以及C13 C14(1UF/50V)6.检测主芯片⒀脚是否有PWM输出以及其相关外围电路是否正常7.若以上几点结果都正常则判断主芯片损坏显示屏显示“E8”（故障名“无锅或锅具材料不符合要求保护”）分析原因：导致电磁炉判断为无锅原因有以下几个方面：①锅具的材质不符合要求。

②没有使IGBT导通和截止的脉冲电压。

③电流检测电路检测的电流过小，使芯片误判为炉面锅具底部直径过小或材质不符合要求。

维修方法：1、首先应确认所使用的锅具应符合要求。

2、检查IGBT的输入级有无脉冲电压输入，（测试时用万用表的直流档，把电磁炉的线盘卸下，然后通电开机测试。

正常情况下蜂鸣器每报警一次，其IGBT输入极应有0到18V的电压跳动。

建议使用指针式万用表测试。

数字万用表可能因频率的限制而导致测试不准确）①如果有则故障可能出现在电流检测电路。

从电路可看出如果芯片（9454）14脚感应到的电压太低或电压纹波太大时就可能导致芯片判断为无锅具，从而显示“E8”。

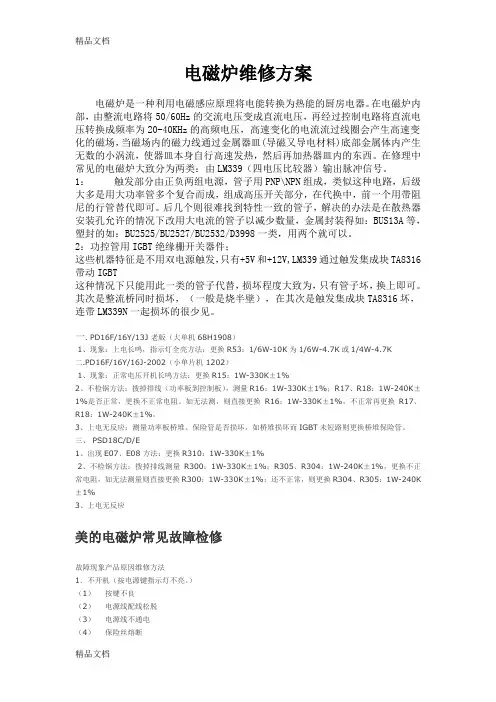

电磁炉维修方案电磁炉是一种利用电磁感应原理将电能转换为热能的厨房电器。

在电磁炉内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。

在修理中常见的电磁炉大致分为两类：由LM339（四电压比较器）输出脉冲信号。

1：触发部分由正负两组电源，管子用PNP\NPN组成，类似这种电路，后级大多是用大功率管多个复合而成，组成高压开关部分，在代换中，前一个用带阻尼的行管替代即可。

后几个则很难找到特性一致的管子，解决的办法是在散热器安装孔允许的情况下改用大电流的管子以减少数量，金属封装得如：BUS13A等，塑封的如：BU2525/BU2527/BU2532/D3998一类，用两个就可以。

2：功控管用IGBT绝缘栅开关器件；这些机器特征是不用双电源触发，只有+5V和+12V,LM339通过触发集成块TA8316带动IGBT这种情况下只能用此一类的管子代替，损坏程度大致为，只有管子坏，换上即可。

其次是整流桥同时损坏，（一般是烧半壁），在其次是触发集成块TA8316坏，连带LM339N一起损坏的很少见。

一.PD16F/16Y/13J 老版（大单机68H1908）1、现象：上电长鸣，指示灯全亮方法：更换R53：1/6W-10K为1/6W-4.7K或1/4W-4.7K二.PD16F/16Y/16J-2002（小单片机 1202）1、现象：正常电压开机长鸣方法：更换R15：1W-330K±1%2、不检锅方法：拨掉排线（功率板到控制板），测量R16：1W-330K±1%；R17、R18：1W-240K±1%是否正常，更换不正常电阻。

如无法测，则直接更换R16：1W-330K±1%，不正常再更换R17、R18：1W-240K±1%。

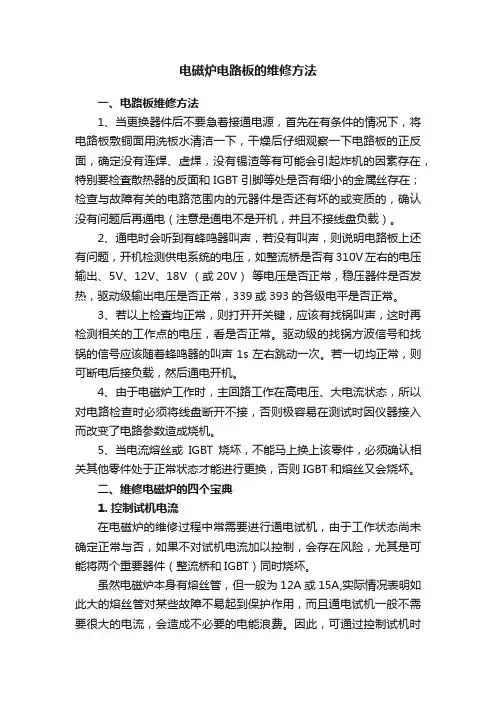

电磁炉电路板的维修方法一、电路板维修方法1、当更换器件后不要急着接通电源，首先在有条件的情况下，将电路板敷铜面用洗板水清洁一下，干燥后仔细观察一下电路板的正反面，确定没有连焊、虚焊，没有锡渣等有可能会引起炸机的因素存在，特别要检査散热器的反面和IGBT引脚等处是否有细小的金属丝存在；检查与故障有关的电路范围内的元器件是否还有坏的或变质的，确认没有问题后再通电（注意是通电不是开机，并且不接线盘负载）。

2、通电时会听到有蜂鸣器叫声，若没有叫声，则说明电路板上还有问题，开机检测供电系统的电压，如整流桥是否有310V左右的电压输出、5V、12V、18V （或20V）等电压是否正常，稳压器件是否发热，驱动级输出电压是否正常，339或393的各级电平是否正常。

3、若以上检査均正常，则打开开关键，应该有找锅叫声，这时再检测相关的工作点的电压，看是否正常。

驱动级的找锅方波信号和找锅的信号应该随着蜂鸣器的叫声1s左右跳动一次。

若一切均正常，则可断电后接负载，然后通电开机。

4、由于电磁炉工作时，主回路工作在高电压、大电流状态，所以对电路检查时必须将线盘断开不接，否则极容易在测试时因仪器接入而改变了电路参数造成烧机。

5、当电流熔丝或IGBT烧坏，不能马上换上该零件，必须确认相关其他零件处于正常状态才能进行更换，否则IGBT和熔丝又会烧坏。

二、维修电磁炉的四个宝典1. 控制试机电流在电磁炉的维修过程中常需要进行通电试机，由于工作状态尚未确定正常与否，如果不对试机电流加以控制，会存在风险，尤其是可能将两个重要器件（整流桥和IGBT）同时烧坏。

虽然电磁炉本身有熔丝管，但一般为12A或15A,实际情况表明如此大的熔丝管对某些故障不易起到保护作用，而且通电试机一般不需要很大的电流，会造成不必要的电能浪费。

因此，可通过控制试机时锅具的大小来控制试机电流的大小。

2. 将电路板移到机外电磁炉工作于高电压、大电流，而且由于电路板都是压在加热盘的下面，很难进行维修。

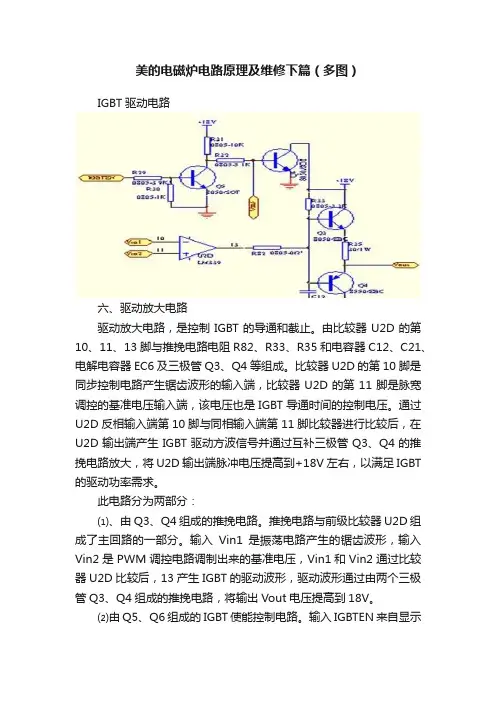

美的电磁炉电路原理及维修下篇（多图）IGBT驱动电路六、驱动放大电路驱动放大电路，是控制IGBT的导通和截止。

由比较器U2D的第10、11、13脚与推挽电路电阻R82、R33、R35和电容器C12、C21、电解电容器EC6及三极管Q3、Q4等组成。

比较器U2D的第10脚是同步控制电路产生锯齿波形的输入端，比较器U2D的第11脚是脉宽调控的基准电压输入端，该电压也是IGBT导通时间的控制电压。

通过U2D反相输入端第10脚与同相输入端第11脚比较器进行比较后，在U2D输出端产生IGBT驱动方波信号并通过互补三极管Q3、Q4的推挽电路放大，将U2D输出端脉冲电压提高到+18V左右，以满足IGBT 的驱动功率需求。

此电路分为两部分：⑴、由Q3、Q4组成的推挽电路。

推挽电路与前级比较器U2D组成了主回路的一部分。

输入Vin1是振荡电路产生的锯齿波形，输入Vin2是PWM调控电路调制出来的基准电压，Vin1和Vin2通过比较器U2D比较后，13产生IGBT的驱动波形，驱动波形通过由两个三极管Q3、Q4组成的推挽电路，将输出Vout电压提高到18V。

⑵由Q5、Q6组成的IGBT使能控制电路。

输入IGBTEN来自显示板的单片机端口，另一个输入Vin3来自浪涌保护电路输出信号。

单片机可以通过此控制电路控制直接控制IGBT是否允许开通。

当IGBTEN 为低或Vin3信号为高时，Q6的集电极被拉低，U2D的13脚的电位则恒为低，Vout与Vin1和Vin2的输入无关，恒为低，IGBT禁止开通。

相反，若IGBTEN为高同时Vin3信号为低时，则Q6截止而不影响推挽电路。

⑵由Q5、Q6组成的IGBT使能控制电路。

输入IGBTEN来自显示板的单片机端口，另一个输入Vin3来自浪涌保护电路输出信号。

单片机可以通过此控制电路控制直接控制IGBT是否允许开通。

当IGBTEN 为低或Vin3信号为高时，Q6的集电极被拉低，U2D的13脚的电位则恒为低，Vout与Vin1和Vin2的输入无关，恒为低，IGBT禁止开通。

一: 清洁,整理,涂脂,紧固当检测更換元器件后,不要急着接通电源,首先在有条件情况下,将电路板敷铜面用洗机氺清洁一下,干噪后仔细观察电路板正反面,确定无连哻,虛哻,没有钖渣,没有小虫子尸体等有可能引起炸机的因素存在.特别要检査散热器的反面和IGBT,引脚等处是否有细小金属丝存在,如更換了IGBT,桥堆则要检査导热硅脂是否涂敷?紧固IGBT和桥堆的螺丝是否上紧?!这点很重要,没上紧螺丝或未涂硅脂,开机要烧IGBT!!!确认没问题方可通电,但不是开机,並不接线盘.二: 串灯泡,观灯闪,定好坏在交流220v上串接一只40或60w灯泡,用来限流.电磁炉面板,主板,线盘,风扇等均装进外壳並连接.进行下面操作试机, 若出现下列情况表示正常.1: 不接线盘,插上电源,蜂鸣器发出"B"一声,灯泡暗红.2: 接上线盘,开机,灯泡仍暗红,蜂鸣器发出间隔"B","B"声.3: 放锅具,插上电源,灯暗红,开机,灯闪亮一下即转暗红,风扇转而即停,转入待机状态.断开线盘,在接线盘处接入灯泡,或将灯泡串与线盘,进行下面试机操作,出现下列情况表示正常.1: 在接线盘处接入灯泡,插上电源,灯泡不亮;开机,灯泡仍不亮,蜂鸣器冹出"B""B"间隔短声.2: 灯泡与线盘串联,插上电源,灯泡不亮,开机,灯泡仍不亮,也不闪,蜂鸣器发出"B""B"间隔短声,风扇转,一分钟后,声消,风扇停,转入待机状态.以上各步均正常,表明电磁炉己经OK!三: 假负载,代线盘,妙验OK!将假负载(見附件)接于线盘两端子(线盘拆下),进行下面操作,出现下列情况表示正常1: 插上电源,蜂鸣器发出"B"一声,待机指示灯亮,假负载指示灯不亮,无其它反应.2; 开机,数码管显示相应功率,1_2秒后转显E0並与相应档指示灯及蜂鸣器"B"声,假负载指示灯(4只)同步间隔约1秒闪烁,声响,风扇转动,持续一分钟左右,转入待机状态(即数显及闪烁灯停止闪烁,"B"声消失,风扇停转,只有待机指示灯亮).出现上述情况,验证电路已无故障,整理装机后可正常使用了.。
