电磁炉电路板故障简单维修

电磁炉常见故障维修方法电磁炉是一种高效节能橱具，完全区别于传统所有的有火或无火传导加热厨具。

以下是店铺为大家整理的电磁炉常见故障维修方法，供大家参考!电磁炉常见故障维修方法一、灯不亮，风扇自转1.LED插槽插线不良重新插接或换LED板2.稳压二极管ZD2坏换稳压二极管ZD23.基板组件坏换基板组件电磁炉常见故障维修方法二、不开机(按电源键指示灯不亮)1.按键不良检查并更换按键板2.电源线配线松脱重接3.电源线不通电重接或换新4.保险丝熔断更换5.功率晶体IGBT坏更换6.共振电容C103坏更换7.阴尼二极体检查并更换8.变压器坏，没18V输出检查并更换9.基板组件坏更换电磁炉常见故障维修方法三、蜂鸣器长鸣1.热开关坏/热敏电阻坏，主控IC坏换/热开关/热敏电阻/主控IC2.振荡子坏，[2]变压器坏换振荡子，检查或更换变压器3.基板组件坏检查或更换基板组件电磁炉常见故障维修方法四、功率无变化1.可调电阻换可调电阻2.加热/定温电阻用错或短路检查加热/定温电阻3.主控IC坏检查或换主控IC5.基板组件坏换基板或换基板组件电磁炉常见故障维修方法五、置锅，灯闪烁1.比流器CT坏换比流器CT2.锅具不对，非标准锅具用正确锅具3.IC1/IC6/R501可调电阻坏检查对应器件电磁炉常见故障维修方法六、锅具正常，但闪烁并发出“叮叮”响1.锅具检测处于临界点2.更换R104阻值电磁炉常见故障维修方法七、通电无反映或不能操作1.插头与插座接触不良或或过于松动插头内金属片未接触2.把磁炉插头插好3.插座无220V电源(其它电器也不能在此插座上开机)更换插座上电开机。

教你电磁灶故障快速检修技巧
（1）IGBT温度检测电路故障
①从板上拆下IGBT的温度熔断器插子。

常温下温度熔断器的阻值为零，当温度超过85℃时，温度熔断器断开。

若所测阻值为无穷大，则表示温度熔断器损坏，应予以更换．
②若上述检修中未发现异常，应通电检查IC2C（DM7406N）的⑥脚是否为高电平2.77V。

若⑧脚电压为2．77V而故障依旧，则表明ICI损坏。

若IC2C的⑥脚为低电平，则表明IC1或IC2损坏，可用排除的方法解决问题。

先替换IC2，若故障排除，则表明IC2损坏。

若更换IC2后故障依旧，则表明ICl损坏，应予以更换。

③若上一步测量到的电压异常，应分别检查R32、R30、R31、C18是否损坏．若有故障元器件，应予以更换。

（2）过零检测电路故障
①先测量ICl的@脚电压是否正常。

若ICl的22脚电压正常（2.39V），而故障依旧，则表明ICl损坏，应予以更换。

②若IC1的22脚电压异常，应分别检查VDl0、R36、C34、C24、VD11是否损坏。

若有故障元器件，更换后故障即可排除。

若上述元器件正常而故障依旧，则表明IC1损坏。

更换上新的ICl后，通电试机正常，故障排除。

电磁炉七步维修技巧
电磁炉七步维修技巧
1、先不要忙着试机，而是要先询问用户电磁炉的故障现象及损坏原因，再试机。

2、试机时先不要坐锅，同时在电磁炉的供电电路中串联25瓦的白炽灯，以防内部短路而爆机，使故障扩大。

此时观察灯泡的亮度，如果正常亮度，说明内部已短路。

如果灯泡闪烁，说明振荡电路工作基本正常。

3、判断振荡电路是否工作，用一只蜂鸣器和一只发光二极管并联后放在炉面上可有效观察电磁炉。

发光二级管闪烁说明电磁炉工作正常。

4、打开机盖检测各路电阻，从门控管开始，包括整流桥堆、大功率电阻、4UF、2.7UF等，尽量用指针式万用表测量，测量时可用吸锡器脱开元件的一端进行。

5、常见的易损元件是:大功率大阻值，电容变小或失容、电阻变大或开路、LM339损坏。

6、按键的损坏极为简单，很可能是受潮而漏电引起。

7、很多都是电源插座引起，修复后尽量更换电源插座。

常见的电磁炉故障维修方法1.电磁炉无电流输入或电源不稳定。

如果电磁炉没有电流输入或电源不稳定，首先检查电源线是否插好，电源插座是否有电。

可以尝试更换一个电源插座或使用其他电器插头测试。

如果电磁炉的电源线和插座都正常，那可能是电磁炉的电路发生故障，需要找专业的维修人员进行检修。

2.电磁炉不能启动或显示屏无法正常显示。

如果电磁炉不能启动或显示屏显示异常，首先检查电磁炉的插座是否插好，电源线是否连接正常。

可以尝试用其他电器插头测试电源插座是否正常。

如果插座和电源线都没有问题，可以尝试重启电磁炉。

具体方法是先关闭电源开关，然后等待几分钟再重新打开电源开关，看能否恢复正常启动和显示。

如果还是无法启动，可能是电磁炉的控制电路故障，需要找专业的维修人员进行检修。

3.电磁炉加热不均匀或加热不足。

如果电磁炉加热不均匀或加热不足，首先检查放置的锅具是否规整，底部是否平整。

如果锅具不规整或底部不平整，会导致与电磁炉的接触不良，影响传热效果。

可以尝试更换平整的锅具，加热均匀性可能得到改善。

如果锅具规整且底部平整，可能是电磁炉自身的故障。

可以尝试重启电磁炉，或者尝试调整不同的加热功率和时间，看是否能改善加热不均匀的问题。

如果重启和调整都没有效果，可能是电磁炉的加热元件故障，需要找专业的维修人员进行检修。

4.电磁炉出现异常噪音。

如果电磁炉使用过程中出现异常噪音，首先检查是否有外来物体进入电磁炉内部，可能会导致风扇或加热元件发生异常共振。

可以先关闭电源开关，然后检查电磁炉内部是否有异物，如有即清理干净。

如果没有发现异物，可能是电磁炉内部的风扇或电机损坏，需要找专业的维修人员进行检修。

5.电磁炉出现漏电等安全问题。

如果电磁炉使用过程中出现漏电等安全问题，首先关闭电源开关，并立即断开电源插头，确保安全。

接下来需要找专业的维修人员进行检修，不要自行操作修理，以免发生危险。

总的来说，如果电磁炉出现故障，首先应检查电源和插座是否正常，尝试重启电磁炉；如果故障无法解决，需要找专业的维修人员进行检修。

电磁炉维修一般步骤及方法电磁炉是现代家庭常见的一种厨房电器，它通过电磁感应加热原理来加热食物。

然而，就像其他家电一样，电磁炉也会出现故障。

修理电磁炉并不是一项难事，只要掌握一般的维修步骤和方法，就能解决许多常见的问题。

接下来，我们将介绍一般的电磁炉维修步骤和方法。

一、检查电源线和插座电磁炉不工作的第一步是检查电源线和插座。

有时候，电磁炉无法正常工作的原因可能是电源线松动或插座没有通电。

我们可以检查电源线是否插紧，然后检查插座是否正常。

如果发现问题，我们可以重新插紧电源线，或者更换一个正常的插座。

二、检查控制面板如果电磁炉插座正常，但无法正常工作，那么可能是控制面板出了问题。

我们可以仔细检查控制面板是否有明显的损坏或松动情况。

有时候，控制面板的连接线可能会松动或脱落，导致电磁炉无法正常工作。

此时，我们可以重新连接或更换控制面板。

三、检查加热器如果电磁炉无法加热食物，那么可能是加热器出了问题。

我们可以打开电磁炉，检查加热器是否正常工作。

首先，我们需要断开电源，然后用扳手或螺丝刀拆下电磁炉顶部的盖板。

然后，我们可以看到加热器的位置。

如果加热器损坏或短路，我们可以选择修复或更换加热器。

四、检查电子元件电磁炉的电子元件也是可能出现故障的部分。

例如，电磁炉的电容器、电阻器、继电器等元件都可能出现损坏或老化的情况。

我们可以使用万用表进行测量，来确定这些元件是否正常工作。

如果发现元件损坏，我们可以选择修复或更换它们。

五、检查电路板如果电磁炉仍然无法正常工作，那么可能是电路板出了问题。

电路板是电磁炉的核心部件，负责控制加热器和其他功能。

如果电路板损坏，我们可以选择修复或更换整个电路板。

修理电路板需要一定的技术和经验，如果自己无法完成修复，建议寻求专业人士的帮助。

六、检查其他部件除了上述部件，电磁炉的其他部件也可能导致故障。

例如，电磁炉的散热器、风扇等部件也需要检查。

如果散热器堵塞或风扇损坏，可能会导致电磁炉过热，从而影响正常工作。

电磁炉常见故障以及维修方法电磁炉作为一种高科技厨房电器，受到了越来越多家庭的青睐。

然而，随着使用时间的增长，电磁炉也会出现一些常见的故障，例如无法启动、加热不均匀、出现报警等问题。

本文将就电磁炉常见故障以及相应的维修方法进行介绍，希望能够帮助大家更好地使用和维护电磁炉。

首先，我们来看一下电磁炉无法启动的故障。

当电磁炉无法启动时，首先要检查电源插座是否接触良好，插头是否插紧，以及电源线是否损坏。

如果以上都没有问题，可以尝试将电磁炉插到其他插座上，如果还是无法启动，可能是电磁炉内部的故障，建议及时联系售后维修。

其次，电磁炉加热不均匀也是常见的故障。

这种情况通常是由于电磁炉加热线圈或者电路板出现故障所致。

在这种情况下，建议不要私自拆卸电磁炉，而是及时联系专业维修人员进行检修和维护。

另外，有些用户在使用电磁炉时可能会遇到报警的情况。

这通常是由于电磁炉内部温度过高或者电路出现故障所引起的。

当出现报警时，建议立即停止使用电磁炉，并断开电源，等待一段时间后再重新启动。

如果报警仍然存在，建议及时联系厂家或者售后维修人员进行处理。

除了以上介绍的常见故障外，电磁炉在使用过程中还可能出现其他故障，例如触摸屏失灵、漏电等问题。

对于这些故障，建议用户在遇到问题时不要擅自进行拆卸和维修，而是及时联系专业的维修人员进行处理，以免造成更大的损失。

总的来说，电磁炉作为一种高科技厨房电器，虽然方便快捷，但在使用过程中也可能出现一些故障。

因此，用户在使用电磁炉时应该注意定期清洁和维护，及时处理出现的故障，以确保电磁炉的正常使用和安全性。

希望本文介绍的电磁炉常见故障以及维修方法能够帮助到大家，让大家能够更好地使用和维护电磁炉。

电磁炉常见故障以及维修方法电磁炉是现代厨房中常见的一种烹饪工具，它具有快速、节能、安全等优点，因此受到了很多家庭的青睐。

然而，随着使用时间的增长，电磁炉也会出现一些常见的故障，给我们的生活带来一定的困扰。

本文将针对电磁炉常见的故障进行分析，并提供相应的维修方法，希望能够帮助大家更好地解决这些问题。

一、电磁炉不工作。

1. 电源故障，首先检查电源插座是否正常，是否插好插头，是否有漏电等情况。

如果电源无问题，可以尝试使用其他电器插座进行测试。

2. 开关故障，检查电磁炉的开关是否正常，有无损坏或松动的情况。

可以尝试拆卸开关进行清洁，或者更换新的开关。

3. 控制板故障，如果以上两种情况都没有问题，那么可能是电磁炉的控制板出现故障。

这时需要联系专业维修人员进行维修或更换控制板。

二、电磁炉加热不均匀。

1. 锅具不适配，电磁炉加热不均匀的原因之一可能是使用的锅具不适配。

在使用电磁炉时，应选择平底、磁性好的锅具，这样可以更好地传导热量，使食物受热均匀。

2. 电磁炉线圈故障，检查电磁炉线圈是否有损坏或者老化的情况，如果发现问题，需要及时更换线圈。

3. 清洁问题，电磁炉线圈表面积聚了太多的油污或者灰尘，会影响加热效果。

定期清洁电磁炉线圈可以有效解决加热不均匀的问题。

三、电磁炉出现报警提示。

1. 过载保护，电磁炉在使用过程中，如果负荷过大，会出现过载保护，此时需要减少负荷，等待一段时间后再次使用。

2. 温度过高，有些电磁炉在温度过高时会自动报警，此时需要关闭电磁炉，等待其冷却后再次使用。

3. 其他故障，如果出现其他报警提示，可以查阅电磁炉的使用说明书，或者联系售后客服进行咨询。

四、电磁炉无法启动加热。

1. 电源线故障，检查电磁炉的电源线是否接触良好，有无损坏或老化的情况。

如果发现问题，需要更换新的电源线。

2. 电磁炉内部故障，如果以上情况都没有问题，可能是电磁炉内部出现了故障，这时需要联系专业维修人员进行维修。

以上就是电磁炉常见故障以及相应的维修方法，希望能够帮助大家更好地解决电磁炉使用过程中出现的问题。

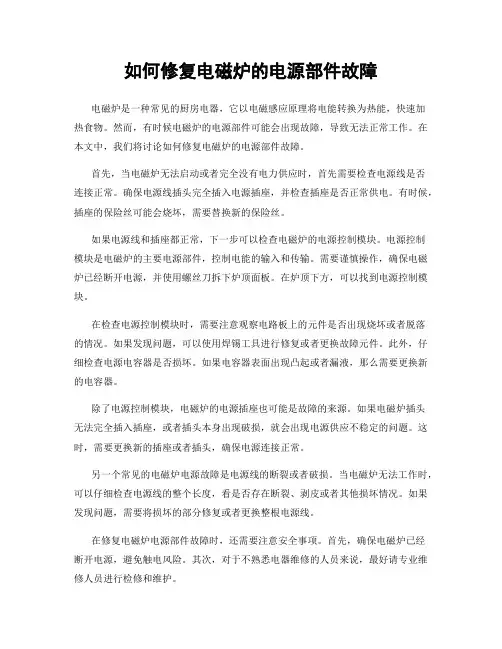

如何修复电磁炉的电源部件故障电磁炉是一种常见的厨房电器，它以电磁感应原理将电能转换为热能，快速加热食物。

然而，有时候电磁炉的电源部件可能会出现故障，导致无法正常工作。

在本文中，我们将讨论如何修复电磁炉的电源部件故障。

首先，当电磁炉无法启动或者完全没有电力供应时，首先需要检查电源线是否连接正常。

确保电源线插头完全插入电源插座，并检查插座是否正常供电。

有时候，插座的保险丝可能会烧坏，需要替换新的保险丝。

如果电源线和插座都正常，下一步可以检查电磁炉的电源控制模块。

电源控制模块是电磁炉的主要电源部件，控制电能的输入和传输。

需要谨慎操作，确保电磁炉已经断开电源，并使用螺丝刀拆下炉顶面板。

在炉顶下方，可以找到电源控制模块。

在检查电源控制模块时，需要注意观察电路板上的元件是否出现烧坏或者脱落的情况。

如果发现问题，可以使用焊锡工具进行修复或者更换故障元件。

此外，仔细检查电源电容器是否损坏。

如果电容器表面出现凸起或者漏液，那么需要更换新的电容器。

除了电源控制模块，电磁炉的电源插座也可能是故障的来源。

如果电磁炉插头无法完全插入插座，或者插头本身出现破损，就会出现电源供应不稳定的问题。

这时，需要更换新的插座或者插头，确保电源连接正常。

另一个常见的电磁炉电源故障是电源线的断裂或者破损。

当电磁炉无法工作时，可以仔细检查电源线的整个长度，看是否存在断裂、剥皮或者其他损坏情况。

如果发现问题，需要将损坏的部分修复或者更换整根电源线。

在修复电磁炉电源部件故障时，还需要注意安全事项。

首先，确保电磁炉已经断开电源，避免触电风险。

其次，对于不熟悉电器维修的人员来说，最好请专业维修人员进行检修和维护。

总结来说，修复电磁炉电源部件故障的关键是仔细检查各个电源部件，并排除故障的来源。

通过检查电源线、插座、电源控制模块和电源连接器，我们可以找到并修复导致电磁炉无法正常工作的故障。

然而，在进行电器维修时，始终要确保安全为首要考虑，并遵循相关的维修指南和注意事项。

电磁炉常见故障及维修方法
1.电源线断路
（1）维修方法：
A、检查电源接触是否接触良好，比如拔插电源是不是松动了，或者线路里是否有接头过热。

B、如果是线路接电磁炉的熔断器坏了，可以更换新的熔断器或者重新插接电源线。

C、如果有脱筋的电源线，需要更换新的电源线。

2.煤气泄漏
（1）维修方法：
A、检查电磁炉的煤气管是否松动，如果松动就拧紧；
B、检查管子是否应有裂痕或破洞，应及时更换新管；
C、如果煤气管经常松动，建议用耐热胶绑紧。

3.调节故障
（1）维修方法：
A、检查控制面板上面的指示器，某个开关有没有断掉；
B、检查电磁炉内部的温度控制器是否正常，如果无法调节，可以考虑更换新的温度控制器。

4.温度漂移
（1）维修方法：
A、先检查电磁炉的温度控制器是否正常，如果不正常应先排除故障；
B、再检查外壳的温度，如果电磁炉的外壳太热，可以考虑安装散热器或者更换一个更大功率的热源；
C、另外，温度漂移也可能是湿到了电路板或其他电子元件，可以将它们移到一个阴凉而干燥的地方。

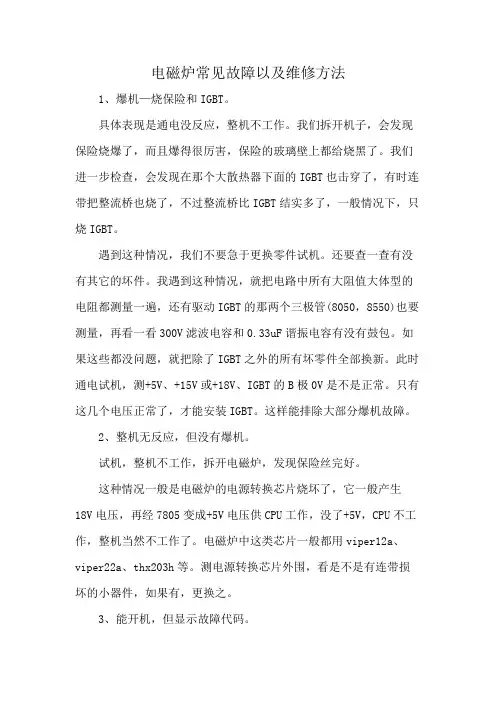

电磁炉常见故障以及维修方法1、爆机—烧保险和IGBT。

具体表现是通电没反应，整机不工作。

我们拆开机子，会发现保险烧爆了，而且爆得很厉害，保险的玻璃壁上都给烧黑了。

我们进一步检查，会发现在那个大散热器下面的IGBT也击穿了，有时连带把整流桥也烧了，不过整流桥比IGBT结实多了，一般情况下，只烧IGBT。

遇到这种情况，我们不要急于更换零件试机。

还要查一查有没有其它的坏件。

我遇到这种情况，就把电路中所有大阻值大体型的电阻都测量一遍，还有驱动IGBT的那两个三极管(8050，8550)也要测量，再看一看300V滤波电容和0.33uF谐振电容有没有鼓包。

如果这些都没问题，就把除了IGBT之外的所有坏零件全部换新。

此时通电试机，测+5V、+15V或+18V、IGBT的B极0V是不是正常。

只有这几个电压正常了，才能安装IGBT。

这样能排除大部分爆机故障。

2、整机无反应，但没有爆机。

试机，整机不工作，拆开电磁炉，发现保险丝完好。

这种情况一般是电磁炉的电源转换芯片烧坏了，它一般产生18V电压，再经7805变成+5V电压供CPU工作，没了+5V，CPU不工作，整机当然不工作了。

电磁炉中这类芯片一般都用viper12a、viper22a、thx203h等。

测电源转换芯片外围，看是不是有连带损坏的小器件，如果有，更换之。

3、能开机，但显示故障代码。

这类故障要先搞清代码的含义，然后再有目的的维修。

网上的电磁炉故障代码很多，我们可以充分利用。

这类故障一般都是那些大阻值大身材的电阻变值了，可以一个个地测，有变值的就更换。

同时要查互感器、300v5uF电容、热敏电阻和电磁炉中唯一的那个电位器。

只要这几个地方查到了，这类故障一般也可以排除。

少数的也可能是由LM339损坏所致，可通过代换的方法验证。

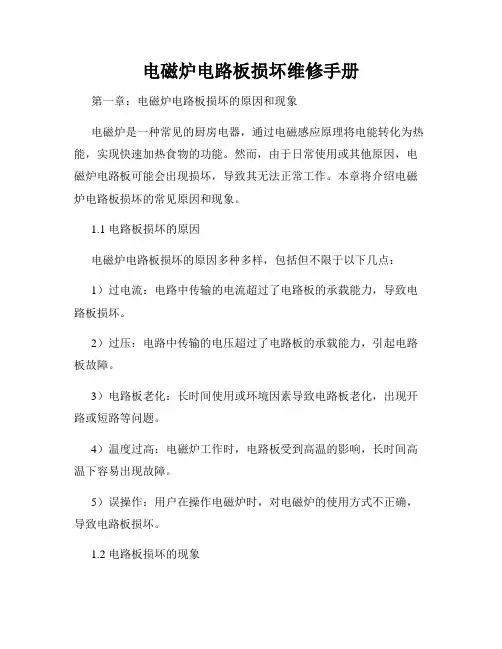

电磁炉电路板损坏维修手册第一章：电磁炉电路板损坏的原因和现象电磁炉是一种常见的厨房电器，通过电磁感应原理将电能转化为热能，实现快速加热食物的功能。

然而，由于日常使用或其他原因，电磁炉电路板可能会出现损坏，导致其无法正常工作。

本章将介绍电磁炉电路板损坏的常见原因和现象。

1.1 电路板损坏的原因电磁炉电路板损坏的原因多种多样，包括但不限于以下几点：1）过电流：电路中传输的电流超过了电路板的承载能力，导致电路板损坏。

2）过压：电路中传输的电压超过了电路板的承载能力，引起电路板故障。

3）电路板老化：长时间使用或环境因素导致电路板老化，出现开路或短路等问题。

4）温度过高：电磁炉工作时，电路板受到高温的影响，长时间高温下容易出现故障。

5）误操作：用户在操作电磁炉时，对电磁炉的使用方式不正确，导致电路板损坏。

1.2 电路板损坏的现象电磁炉电路板损坏的现象可能有以下几种：1）无法启动：电磁炉无法正常启动，没有任何反应。

2）加热异常：电磁炉加热温度不稳定，无法达到设定的温度。

3）显示故障：电磁炉显示屏异常，显示不清或出现乱码。

4）短路保护：电磁炉工作一段时间后自动停止工作，出现短路保护现象。

5）发出异常声音：电磁炉工作时发出异常的声音。

第二章：电磁炉电路板的维修方法2.1 维修前的准备工作在进行电磁炉电路板维修前，需要做好以下几个准备工作：1）确保个人安全：在维修电磁炉电路板前，需要切断电源，避免触电事故发生。

2）准备工具：维修电磁炉电路板需要一些常见的工具，如螺丝刀、焊接工具等。

3）清理工作区：维修时需要清理好工作区，避免灰尘或杂物进入维修过程中。

2.2 检查电磁炉电路板在维修电磁炉电路板前，需要先检查电路板的损坏情况，确定故障点。

具体步骤如下：1）外观检查：检查电路板表面是否有痕迹、变形、氧化等情况。

2）电路元件检查：检查电路元件是否存在短路、发黑、松动等问题。

3）测量电路元件参数：使用万用表等工具测量电路元件的参数是否正常。

电磁炉电路板简单维修方法电磁炉是一种非常常见的厨房家电，它使用电磁感应原理将电能转换为热能，来加热食物。

然而，由于长时间使用或操作不当，电磁炉的电路板可能会受到一些损坏或故障，导致无法正常工作。

在这种情况下，我们可以尝试一些简单的维修方法来修复电磁炉的电路板问题。

首先，我们需要了解电磁炉的基本工作原理，以便更好地诊断问题。

电磁炉的电路板包括控制芯片、电源开关、加热元件等。

当我们打开电源开关时，控制芯片会发出指令，电源会将电流送往加热元件，从而产生磁场加热食物。

首先，我们可以检查电磁炉的电源线和插头是否正常连接。

有时候，电源线或插头不良的连接可能会导致电磁炉无法正常工作。

我们可以检查插头和插座是否有松动或脱落，并确保电源线没有被损坏。

如果电磁炉仍然无法工作，我们可以进一步检查控制芯片是否正常工作。

控制芯片是电磁炉的核心部件，它控制着电源的开关和加热元件的工作。

如果控制芯片损坏或故障，电磁炉将无法正常工作。

我们可以使用万用表来检查控制芯片的工作情况，如果电阻值不在正常范围内，那么就需要更换控制芯片。

此外，我们还可以检查加热元件是否正常工作。

加热元件是电磁炉产生热能的关键部件，如果加热元件受损，电磁炉将无法加热食物。

我们可以使用万用表来检查加热元件的电阻值，如果电阻值超出正常范围，就需要更换加热元件。

除了上述方法外，我们还可以检查电磁炉的电路板是否受到潮湿或腐蚀的影响。

长时间使用或环境潮湿可能会导致电路板受损，进而影响电磁炉的正常工作。

如果存在潮湿或腐蚀的问题，我们可以使用吹风机或焊接热风枪来将电路板上的水分蒸发或清除腐蚀物。

需要注意的是，尽管上述方法可以帮助我们诊断和修复电磁炉的电路板问题，但这些方法都需要一定的电气知识和技能。

如果您不了解电器的工作原理和操作方法，或者不确定自己的修理能力，请务必寻求专业的维修人员的帮助。

此外，在进行任何维修工作之前，请务必确保电磁炉已经断电，并且从电源中拔掉电源插头，以确保安全。

如何维修电磁炉的故障电线电磁炉已成为现代厨房中常见的烹饪设备，它的高效性和方便性受到了许多人的喜爱。

然而，就像所有电器一样，电磁炉也会遇到故障。

其中一种常见的问题是电磁炉的电线故障，这会导致炉子无法正常工作。

在本文中，我将向您介绍如何维修电磁炉中的电线故障。

首先，我们来了解一下电磁炉的电线故障可能的原因。

一般来说，电线故障主要有以下几个方面：1. 电线受损：长时间的使用和弯曲可能导致电线受损。

例如，电线可能被压到或被割破。

2. 连接松动：电线连接到电磁炉主控板或插座时，可能会出现松动的情况。

这可能是由于使用不当或长时间摩擦造成的。

3. 电线短路：电线可能发生短路，导致电流流失或过大，从而使电磁炉无法正常运行。

这可能是由于线缆间的接触不良或线缆绝缘破损引起的。

接下来，我将为您提供一些维修电磁炉电线故障的方法：1. 检查电线与电磁炉的连接首先，确保电磁炉已从电源中断电。

然后，检查电线连接是否牢固。

将电磁炉翻转，打开底部的盖板，可以看到主控板和电线连接处。

请检查电线是否松动或断裂。

如果发现电线松动，请尝试重新连接它们。

如果电线断裂，需要更换电线。

2. 测量电线的连通性使用一台万用表或电压表，测量电线的连通性。

将一根探针放在电线的一端，并将另一根探针依次接触电线的其他端点。

如果仪表显示有电阻或电压值，说明电线正常；如果没有显示，可能是电线短路或断路。

3. 更换受损的电线如果发现电线受损，最好将其更换。

首先，确定需要更换的电线型号和规格，然后购买相同型号的电线。

拆卸损坏的电线，将新电线连接到主控板和插座。

确保电线连接牢固，并用绝缘胶带或热缩管进行保护。

4. 寻找短路点如果电磁炉出现短路问题，通常需要仔细寻找短路点。

首先，检查电磁炉的内部，以查看是否有任何物体碰撞导致电线短路。

确保电线的绝缘层没有破损。

如果找不到明显的问题，建议将电磁炉送往维修中心进行检查和维修。

5. 寻求专业帮助如果您不确定如何维修电磁炉的电线故障，或者发现问题超出了您的技能范围，最好寻求专业帮助。

如何修理电磁炉的电源部件问题电磁炉作为一种流行的厨房电器，因其高效、安全、方便的特点受到了广大用户的青睐。

然而，使用过程中，电磁炉的电源部件有时会出现问题，如电源线断裂、电源插头松动等，这时就需要及时修理以确保电磁炉的正常使用和用户的安全。

本文将针对电磁炉电源部件问题，提供一些有效的修理方法和技巧，以帮助用户解决这一问题。

修理电源线断裂问题：电源线断裂是电磁炉常见的问题之一。

当电源线断裂时，首先需要断开电磁炉的电源，确保自身安全。

接下来，按以下步骤进行细致的修理：1. 准备工具：需要一把剥线钳、一条新的电源线和一些绝缘胶布。

2. 剥开电源线的两端：使用剥线钳将断裂处电源线两端的绝缘层轻轻剥开，露出一小段导线。

3. 剥开新电源线的两端：使用剥线钳将新电源线两端的绝缘层剥开，露出一小段导线。

4. 连接电源线：将新电源线的一段导线与断裂处电源线的同色导线缠绕在一起。

5. 绝缘处理：使用绝缘胶布将导线缠绕处进行绝缘处理，确保两根导线不会短路。

6. 固定电源线：使用电缆绳或胶布将修理好的电源线固定在电磁炉的底部，以防滑动和拉扯。

通过以上步骤，您可以有效地解决电磁炉电源线断裂的问题，确保电磁炉的正常供电。

修理电源插头松动问题：电磁炉电源插头松动会导致电源供电不稳定，甚至引发电火灾等安全隐患。

针对这个问题，您可以采取以下方法来修理电源插头松动问题：1. 切断电源：将电磁炉的电源切断，确保安全。

2. 检查插头：仔细检查电源插头是否有明显的损坏，如变形、断裂等。

如果插头有损坏，建议更换一个新的插头。

3. 清洁插座：使用干净的毛刷清洁插座内部，清除可能存在的灰尘或杂物。

4. 强化插头与插座间的连接：可以用细小的锤子轻轻敲击插头的两侧，使插头与插座之间的连接更紧密。

5. 使用胶带固定插头：将一小段胶带绕在插头与插座接触处，使其更牢固。

6. 使用插座转换器：如果插头松动的问题仍然存在，您可以考虑使用插座转换器。

插座转换器可以将原本松弛的插头固定在插座上，改善供电稳定性。

《电磁炉最快维修方法_电磁炉电路板简单维修方法》摘要：3)检验桥整正、反向耐压是否合规格要;，3)检验GB耐压是否合规格要;，3)检验电容容量、耐压、损耗角、外观尺寸、标识等是否合规格要;电磁炉又名电磁灶是现代厨房革命产物它无明火或传导式加热而让热直接锅底产生因热效率得到了极提高那电磁炉出现了问题很可能性是出现了电路板故障应该如何处理呢?以下是编你整理电磁炉电路板简单维修方法希望能到你电磁炉电路板简单维修方法、电路板烧GB或保险丝维修程序电流保险丝或GB烧坏不能马上换上该零件必须确认下列其它零件是正常状态才能进行更换否则GB和保险丝又会烧坏目视电流保险丝是否烧断检测GB是否击穿用万用表二极管档测量GB;;G三极是否击穿极与G极;极与G极正反测试不导通(正常)B万用表红笔接极黑笔接极有0V左右电压降(型G00三极全不通)3测量感器是否断脚正常状态如下用万用表电阻档测量感器次级电阻约80;初极0整流桥是否正常(用万用表二极管档测试)万用表红笔接黑笔接+有09V左右电压降调反无显示B万用表红笔接黑笔分别接两输入端有05V左右电压降调反无显示万用表黑笔接+红笔分别接两输入端有05V左右电压降调反无显示5检电容30;30;303;是否受热损坏(如损坏已变形或烧熔)6检测芯片836是否击穿测量方法用万用表测量836引脚要和;和;7和;7和不能短路7GB处热敏开关绝缘保护是否损坏按键动作不良检测测量口线是否击穿二、按键动作不良用万用表二极管档测量极与接地端有07V左右电压降万用表红笔接地;黑笔接每极口线否则说明口线击穿三、功率不能达到到要线圈盘短路测试线圈盘电感量系数L575系列L05锅具与线圈盘距离是否正常3锅具是否是指定锅具四、检各元气件是否松动是否齐全装配不良状况检不加热检感器是否断脚插电长鸣检温开关端子是否接插良3无法开机检热敏电阻端子是否接插良无物检知(不报警)检电阻R30~R307是否正常R30~R3068KR303~R30630KR30730K5风扇不;检三极管Q是否烧坏(般烧坏三极管引脚跟部已发黄;也可用万用表二极管档测量)桥整、GB、高压电容属电磁炉重要零部件对类重要零部件检验规定如下、桥整)桥整进货必须进行全检;)检验设备选用晶体管特性图示仪;3)检验桥整正、反向耐压是否合规格要;)检验桥整耐压特性曲线是否具有致性并且具有雪崩特性;5)检验封装耐压是否合要;6)进行耐温试验(抽检)将抽检样品放入烘箱加热保温80℃至8恢复常温再测试桥整耐压曲线应无变化7)被检桥整不良率3属正常围如不良率超3且桥整性能曲线离散性较则停止检验通知供货商分析不良原因或作退货处理、GB)GB进货必须进行全检;)检验设备选用L93晶体管直流参数测试仪;3)检验GB耐压是否合规格要;)检验特别GBG极必须接地;5)检验必须采取必要防静电措施;6)检验对GB进行分类例如被检GB耐压00V则检出GB耐压300V分类用000电磁炉如检出GB耐压00V300V分另类用800以下电磁炉如检出GB耐压00V则判断不合格7)被检GB不良率3属正常围如不良率超3且GB耐压参数离散性较则停止检验通知供货商分析不良原因或作退货处理3、高压电容)高压电容进货必须按标准进行抽检;)检验设备选用LR参数测试仪;3)检验电容容量、耐压、损耗角、外观尺寸、标识等是否合规格要;)进行耐温试验将抽检样品放入烘箱加热保温80℃至8恢复常温再测试电容各项性能应无变化5)根据抽检质量水平判断不良率是否正常若不正常则停止检验通知供货商分析不良原因或作退货处理以上检验都必须做测试记录电磁炉维修要准备功率管子有505000050050有这几种功率管足以!如何正确保养电磁炉、电线要合要电磁炉由功率配置电线应选能承受5电流铜芯线配套使用插座、插头、开关等也要达到这要否则电磁炉工作电流会使电线、插座等发热或烧毁另外如可能电线插座处安装只保险盒以确保安全、放置要平整放置电磁炉桌面要平整特别是餐桌上吃火锅等更应如桌面不平使电磁炉某脚悬空使用锅具重力将会迫使炉体强行变形甚至损坏另外如桌面有倾斜当电磁炉对锅具加温锅具产生微震也容易使锅具滑出而发生危险3、保证气孔通畅工作电磁炉随锅具升温而升温因厨房里安放电磁炉应保证炉体进、排气孔处无任何物体阻挡炉体侧面、下面不要垫(堆)放有可能损害电磁炉物体、液体要提示是当电磁炉工作如发现其置风扇不要立即停用并及检修、锅具不可重电磁炉不砖或铁等材结构建造炉具其承重量是有限般连锅具带食物不应超5公斤而且锅具底部也不宜以使电磁炉炉面受压力不至重、集万要对超重超锅具进行加热应对锅具另设支撑架然把电磁炉插入锅底5、清洁炉具要得法电磁炉其它电器样使用要防水防潮和避免接触有害液体不可把电磁炉放入水清洗及用水进行直接冲洗也不能用溶剂、汽油清洗炉面或炉体另外也不要用金属刷、砂布等较硬工具擦拭炉面上油迹污垢清除污垢可用软布沾水抹如是油污可用软布沾低浓洗衣粉水擦正使用或刚使用结束炉面不要马上用冷水擦避免油污沾污炉面或炉体减少对电磁炉清洗工作量使用电磁炉可炉面放张略炉面纸如废报纸以沾吸锅具跳、溢出水、油等污物用即可将纸扔弃6、检测炉具保护功能要完电磁炉具有良动检测及我保护功能它可以检测出如炉面器具(是否金属底)、使用是否得当、炉温是否高等情况如电磁炉这些功能丧失使用电磁炉是很危险7、按按钮要轻、干脆电磁炉各按钮属轻触型使用手指用力不要重要轻触轻按当所按动按钮启动手指就应离开不要按住不放以免损伤簧片和导电接触片。

看图学会电磁炉故障维修2．3看懂市电输入和整流滤波电路故障检修过程2．3．1苏泊尔C18AK电磁炉市电输入和整流滤波电路故障检修过程故障现象描述苏泊尔C18AK电磁炉工作时突然出现跳闸现象，之后再次使用该电磁炉通电后不工作、操作按键无反应、无提示音、风扇不转。

电路分析指导判断电磁炉是否正常工作，可使用示波器对进行感应检测，如图2-9所示。

正常情况下，通过感应炉台面板下方的炉盘线圈或IGBT管（门控管）散热片，应能感应到高频振荡信号，示波器的探头越靠近IGBT管（门控管），高频振荡信号的幅度也就越大，如无感应信号，则说明该电磁炉有故障，按照电路信号走向，可采用“观察法”查看市电输入电路中的保护器件（保险管、压敏电阻）。

如图2-9所示，经过检测，发现保险管和压敏电阻都有烧坏现象。

关键提示：市电输入电路中的保护元器件损坏，尤其是保险管损坏，通常是由于电磁炉内部其他模块电路中的元器件有短路现象引起的。

因此，当检测发现市电输入电路出现故障时，不能只是单单更换损坏的保险管，而应进一步检测其他电路及元器件，如桥式整流堆、IGB下管。

在确保其他电路正常之后，再更换损坏的保险管。

不然通电开机后，会出现跳闸或烧保险管的现象。

电路检修指导若苏泊尔C18AK电磁炉市电输入电路故障，应对其他模块电路中易损元器件着手进行检测，如高压整流滤波电路中的桥式整流堆、功率输出电路中的IGBT管（门控管），来判断该电磁炉的实际故障点。

（1）采用观察法，发现苏泊尔C18AK电磁炉市电输入电路中的保险管被烧坏，如图2-10所示。

（2）根据以往检测经验得知：保险管烧坏是由于其他模块电路中的易损元器件出现短路故障引起的。

因此，需要对电磁炉的内部电路进行检测，尤其是桥式整流对和IGBT管（门控管）。

（3）桥式整流堆是高压整流电路中的核心元器件，当该元器件损坏，会引起市电输入电路中的保险管烧坏。

如图2-11所示，采用万用表电压检测法检测，发现该桥式整流堆击穿损坏。

电磁炉电路板的维修方法一、电路板维修方法1、当更换器件后不要急着接通电源，首先在有条件的情况下，将电路板敷铜面用洗板水清洁一下，干燥后仔细观察一下电路板的正反面，确定没有连焊、虚焊，没有锡渣等有可能会引起炸机的因素存在，特别要检査散热器的反面和IGBT引脚等处是否有细小的金属丝存在；检查与故障有关的电路范围内的元器件是否还有坏的或变质的，确认没有问题后再通电（注意是通电不是开机，并且不接线盘负载）。

2、通电时会听到有蜂鸣器叫声，若没有叫声，则说明电路板上还有问题，开机检测供电系统的电压，如整流桥是否有310V左右的电压输出、5V、12V、18V （或20V）等电压是否正常，稳压器件是否发热，驱动级输出电压是否正常，339或393的各级电平是否正常。

3、若以上检査均正常，则打开开关键，应该有找锅叫声，这时再检测相关的工作点的电压，看是否正常。

驱动级的找锅方波信号和找锅的信号应该随着蜂鸣器的叫声1s左右跳动一次。

若一切均正常，则可断电后接负载，然后通电开机。

4、由于电磁炉工作时，主回路工作在高电压、大电流状态，所以对电路检查时必须将线盘断开不接，否则极容易在测试时因仪器接入而改变了电路参数造成烧机。

5、当电流熔丝或IGBT烧坏，不能马上换上该零件，必须确认相关其他零件处于正常状态才能进行更换，否则IGBT和熔丝又会烧坏。

二、维修电磁炉的四个宝典1. 控制试机电流在电磁炉的维修过程中常需要进行通电试机，由于工作状态尚未确定正常与否，如果不对试机电流加以控制，会存在风险，尤其是可能将两个重要器件（整流桥和IGBT）同时烧坏。

虽然电磁炉本身有熔丝管，但一般为12A或15A,实际情况表明如此大的熔丝管对某些故障不易起到保护作用，而且通电试机一般不需要很大的电流，会造成不必要的电能浪费。

因此，可通过控制试机时锅具的大小来控制试机电流的大小。

2. 将电路板移到机外电磁炉工作于高电压、大电流，而且由于电路板都是压在加热盘的下面，很难进行维修。

看图学会电磁炉故障维修第十二章IGBT驱动电路故障维修12.1找到IGBT驱动电路电磁炉工作时，IGBT管（门控管）导通、截止交替动作，形成高频振荡状态。

而IGBT管（门控管）导通、截止工作状态的变化，则是通过IGBT驱动电路实现的，这是一个功率放大电路。

对电磁炉中的IGBT驱动电路进行查找时，在其电路板中很难确定该电路的准确部位，可通过在其电磁炉对应的图纸中进行查找，查找出该电路所包含的元器件后，再与电路板上的元器件进行对应，即可确定该电路中的元器件，典型电磁炉的具体查找方法如图12-1所示。

电磁炉中的IGBT驱动电路有两种结构形式：一种是采用晶体管构成的互补推挽式放大器构成IGBT驱动电路；另一种则是采用集成电路芯片构成IGBT驱动电路。

（1）如图12-2所示为典型互补推挽式放大器构成的IGBT驱动电路，该电路接收PWM调制电路送来的经过功率调整后的PWM信号，经过功率放大以后，送给IGBT管（门控管）的栅极。

（2）如图12-3所示为典型集成电路构成的IGBT驱动电路，该电路接收PWM调制电路送来的经过功率调整后的PWM信号，在集成电路内部经过放大，输出送给送给IGBT管（门控管）。

12.2搞清IGBT驱动电路的工作原理采用互补推挽式放大器的IGBT驱动电路实际上是由一个NPN晶体管和一个PNP晶体管构成的。

1．这类放大器的偏压在截止点，因此工作在PWM调制电路输出信号的正半周时，NPN晶体管处于导通状态，PNP晶体管处于截止状态，放大后的信号经由NPN晶体管输出，如图12-4所示。

2．当工作在在PWM调制电路输出信号的负半周时，NPN晶体管处于截止状态，PNP晶体管处于导通状态，放大后的信号经由PNP 晶体管输出，如图12-5所示。

采用集成电路构成的IGBT驱动电路实际上是将功率放大器制作在了集成电路内部，电磁炉常用的IGBT驱动集成电路芯片为TA8316，该型号又有TA8316S和TA8316AS两种，差别只在于内部电路有些不同，如图12-6所示为IGBT驱动集成电路芯片内部结构图。

看图学会电磁炉故障维修如图16-11所示，为典型电磁炉操作显示电路，其工作原理可分为3步。

1．当按下操作按键时，由扩展接口一个引脚输出的信号就会通过按下的微动开关送到插接件的⑧脚，然后作为人工指令信号送给MCU （微处理器）。

2．MCU（微处理器）端口接收指令后，MCU（微处理器）根据内部程序输出控制电磁炉的指令，同时相应的端口送出工作状态信号，经过插接件的①、④、⑥、⑦脚分别送入操作显示电路，其中①、④、⑦脚送来的信号控制晶体管Q1、Q2、Q3，而⑦脚送来的信号，则送给扩展芯片的数据输入端（A、B）。

3．扩展芯片对送来的信号进行移位处理，然后送出，给数码管提供指示信号，数码管中的发光二极管在扩展芯片和晶体管Q1、Q2、Q3的组合作用下，显示相应的数字。

16．3看懂操作显示电路故障检修过程16．3．1苏泊尔C18AK电磁炉操作显示电路故障检修过程故障现象描述苏泊尔C18AK电磁炉通电后电源指示灯亮，但是按下操作按键无反应，指示灯不变动，电磁炉不工作。

电路分析指导电磁炉不工作，但是电源指示灯亮，此时先将电磁炉外壳打开，观察保险管没有烧坏现象，排除桥式整流堆、IGBT管（门控管）等内部元器件击穿短路故障，接下来应对各个保护电路进行检测。

电路检修指导对电磁炉各个保护电路，如浪涌保护、过流保护、过压保护以及IGBT过压保护等电路进行检测，均没发现故障点，此时应将故障范围集中在操作显示电路上。

（1）使用示波器检测扩展芯片、显示屏等元器件，没有检测到相应的波形，如图16-12所示。

（2）使用万用表检测扩展接口，发现各个引脚的对地阻值与正常值偏差较大，如图16-13所示，由此可以判断，该芯片损坏。

（3）检测后发现扩展芯片损坏，需更换同型号的移位寄存器，如图16-14所示，有些型号的移位寄存器是可以通用的，如型号为“SN74LS164N”的可以更换为“DM74LS164N”。

（4）更换损坏的元器件之后，开机试运行，故障排除。
