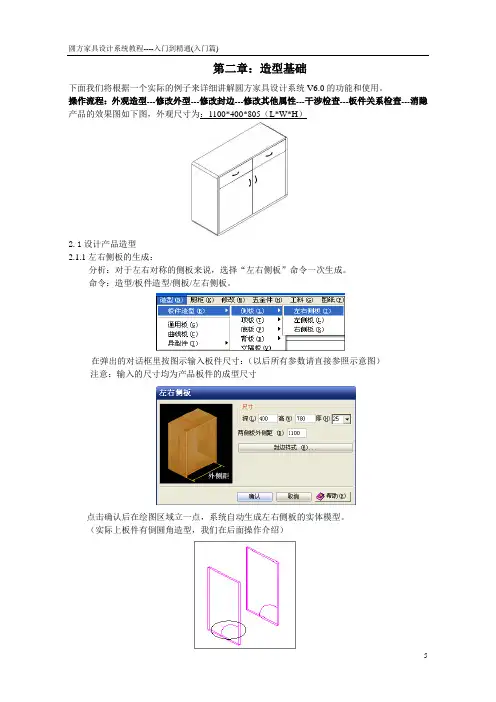

家具设计篇一.建模造型初级篇(书架模型实例)学习要求:(学习时间为1天，4课时)●熟练掌握常规模型和异形板件模型（板式）的建立；●熟练掌握抽屉结构的参数建立，理解抽屉的工艺；●理解厨、衣柜的工艺参数，能建立衣柜格子架模型；●能熟练修改板的属性参数，及其空间位置的修改；●熟练CAD的常用二维和三维命令，理解其空间坐标的原理和变换；学习纲要：1.先建立左右侧板, (侧板决定了整体产品的尺寸,并且由侧板定位生成其他板件;输入参数要注意是否要减去顶板和底板的厚度);2.建顶/底板,选择正确的工艺命令, 有造型封边的点“封边样式”,选要封边的角点(基准点为1点,逆时针选择),材料封边的在后续指定材料时设置;3.背板,在建立内部结构时要先生成背板, 注意“嵌入型”背板的插槽余量为单边余量;4.立隔板与横隔板通常与“修改”菜单下的改距离和排列相结合使用;5.门板的建立尺寸由“掩值”决定,负值时为离开的间隙值,正值为掩盖其他板件的尺寸多少,不同类型的门板在“门板样式”里选择(如玻璃框架门);6.抽屉命令在“参数化部件”菜单中,抽屉的安装为掩型还是嵌型由掩值决定,全正为掩型,全负为嵌型;屉体设计中“底与槽边距L1”数值应为:面板掩顶板值+抽屉空隙+侧板开槽的边距,抽屉侧板长度为50进级的7.建立异形板(书架台面),先点属性,选择板确定,在弹出的属性框里,选“板样式”选项,提取线框外型,爆炸多段线后,一般在俯视图中修改所需要的板外型(左下角点为基准点),用“BO”闭合命令把修改后的线框变成闭合多段线; 再在板的属性对话框里,把板样式修改为“自定义”,确定后选择所需的外型线,退出即可得到自定义板件;8.建立异形件台脚,需要在左视图或主视图画线外形,输入命令“V”来变换视图,画好外形线需要闭合（BO）为多段线,三维旋转命令为“REV”,拉伸命令为“EXT”;画好后,回到西南等轴测视图,要把光标坐标变为世界坐标, “UCS”命令后,2次回车;9.望板.即为踢脚板,需要在后面建立时,即是视角从后往前看,先选右侧板为“左板”;10.板件插接，开槽深为板件宽度的一半，余量按单边算约0.5；注意：每次完成一个产品模型后，必须干涉检查无误后才安装五金；练习:1.建立一个书柜台（1200*1200*750）,要求台面为L形异形,画出自定义脚架(参考图二);2.建立一个桶柜（500*500*750）,要求顶板有造型封边,抽屉为2小1大(参考图一);;3.建立一个衣柜(2000*600*2100),要求有一个L架,活动层板阵列,抽屉阵列组中有一个要为格子架(参考图三);4.建立一个间厅柜（），要求做自定义封边，自定义外形线，玻璃门（开槽参数和背板开槽一样）5.建立一个切角橱柜、衣柜（任选其一）图一图二图三图四二.建模造型高级篇学习要求:(学习时间为0.5天，2课时)●熟练掌握板件的开孔操作；●熟练掌握板件的铣槽和装饰线操作；●理解封边的工艺，能建立自定义封边；●熟练CAD的常用二维和三维画多段线命令，理解线段的闭合“BO”命令；学习纲要：1.开孔,在板件的正面画好需要开孔的外形线,闭合为多段线(不需要在板的面上,只需在板的正面尺寸范围内即可);删除开孔时,先选板件,再选多段线;2.铣槽和装饰线,先设定板面,点选视窗,在板正的视窗正面图中画轨迹线,封闭的线条可以用“BO”闭合,非封闭线用“PE”转为多段线,然后在右方造型截面,也必需为闭合的多段线;注意:铣槽截面造型向下,装饰线截面造型向上;3.自定义封边,在俯视图中画好向左或向右封边截面造型, “BO”闭合;然后在板属性对话框里,选“封边样式”项修改, 逆时针选择角点为边, 封边样式里选到“自定义”项,确定,退出;如修改后的封边条左右反向了,就回到板属性里,封边样式属性里勾选上“左右反向”选项即可;注意：1.设定板面是为了画线的方便，也可以直接画线在板面上；2.轨迹线和截面必须是闭合的多段线；练习:1．用通用板建一个2100*900*25的门板，要求是竖放，在上边开锁孔，并在正面铣一圈环形的半圆槽和增加一圈环形的梯形装饰线，并在中间开一半环窗口，内嵌玻璃（如图参考）；（左图为外观参考，右图为放大图）三．五金篇学习要求:(学习时间为1天，4课时)●熟练掌握五金库数据的修改；●熟练掌握常用五金件的安装、复制和删除，按边安计五金件；●熟练掌握常用五金件的自定义方案的增加和安装；●熟练掌握五金的入库和孔位的数据定义；●熟练CAD的常用三维画实体命令，接要求画出五金模型；学习纲要：1．五金库里熟悉相关的五金分类，了解五金开孔图和修改相应的五金参数；2．选择需要的五金（拉手），点右键安装，选板后注意安装基准的选择；3．三合一组合，在菜单下有个快捷命令，同样的安装方式可以复制和反向定位；4．非常规三合一组合，在自定义布置，在方案里选择或增加合适的方案；5．在异形板缺口的地方与其他板连接，必须用“按边布置”的方法安装；6．安装后若要修改，在五金属性里可更换五金型号，并可修改在板厚位置或居中；7．对于五金库里没有的五金造型，可以自定义增加，安装在板面上的（如拉手），在俯视面里安装面向下；安装在板边上的（如铝条），在左视图中画好截面,安装面向下,闭合后回到世界坐标中入库; 入库“W”写块,点选五金安装面的中点为基点,选画好的图形入库,保存好文件;在五金库里相应的类别中,在下边空白处,点右键增加五金,按照孔位图修改好参数后,点右键用“选择自制DWG模型”命令,选择刚才保存的模存,即可制成所需的自定义五金;8.对于库里没有的五金类别,而又要开孔,可以用“自由钻孔”的命令;注意：安装完成后，用漏定位检性是否安装完全；考核练习:1.安装桶柜的五金,要求安装好三合一组合,拉手,抽屉滑道和活动轮;2.安装书架台的五金，要求背板和顶板的连接为三个偏心件和两个木榫的组合；并且台脚作为五金安装；3.安装衣柜五金，要求完成三合一组合，抽屉导轨，门导轨，挂衣杆，并且活动层板，每个层板要有两个以上的预留孔；4.给门板安装一圈自定义的单槽半圆形铝条；四．材料篇学习要求:(学习时间为0.5天，2课时)●熟练掌握材料库数据的修改和增加；●熟练掌握材料的指定，包括基材、面材、封边、油漆等；●熟练掌握材料骨架的制作，包括异形骨架；●熟练掌握图纸和报表的输出；学习纲要：1．建立自定义材料库，新增材料，包括板料，封边带，面材等；2．材料编号和板件材料管理，指定板料材料，在材料库中选择材料，和板件材料结构的调整，和使用原材尺寸余量的设定；指定封边或油漆；3．木纹方向的设定和骨架的设置，自定义骨架的制作和骨架材料的指定；4．选择的生成报表或图纸，图纸的出图设置，标题栏的设置；5．生成三视图和图纸的修改，模型空间和图纸空间的切换；练习:1．新增材料库，增加自定义材料和封边，并用于指定桶柜的材料，生成材料汇总表；2．把桶柜的四周板设置为骨架板，并指定材料和木纹方向，生成图纸；3．把书架台设置成为自定义骨架，并指定材料，生成图纸；五．包装图和拆装图篇学习要求:(学习时间为0.5天，2课时)●熟练掌握拆装图和包装图的生成和修改；●掌握自定义封边符号和图框的设定；学习纲要：1．分步拆装图设置步骤，添加和删除板件等，生成图纸；2．修改拆装图拆开五金，附加工具，放大图，标注代号；3．分步包装图包装箱的设定，板件的添减和附件的生成，4．包装图板件列表和代号的生成，生成图纸；5．自定义图纸和自定义封边符号的设定；练习:1．出书架柜分步拆装图；2．出书架柜分步包装图；3．设置一带有“名称，比例，材料，规格和页码”的A4横图框，；六．排料篇学习要求:(学习时间为0.5天，1课时)●熟练掌握排料的数据导入和参数设置；●熟练掌握排料图、领料报表、排料标签的输出；●熟练掌握余料库的管理；学习纲要：1．从己建立的模型选择板件，排料的设置，小板料是否排料，排料的套数；2．从EXCEL文件导入板件，模板的介绍；不同文件的导入时套数的设置；3．排料方案的选择和领料单，余料入库单的生成，余料的入库；4．板件标签的介绍，余料库的介绍；办公投标篇一、环境布置学习要求:(学习时间为0.5天，2课时)●熟练掌握建立空间的方法和门窗的布置；●熟练掌握家具的布置和修改；●熟练掌握报价单和轴测图的生成；学习纲要：1、建立空间方法---------（“结构”菜单下）A 一共有四种建立空间的方法（注意建房间和网建墙的使用）B 小空间或独立空间，一般用建立房间的方法，在大型办公空间，一般用网建墙的方法（网建墙要先建立直线轴网，然后在轴网基础上建立墙，注意墙壁修剪、延伸、清墙角等的用法）。
2、布置门窗和修改开向；（注意步进值的设置）3、布置家具（注意CAD命令的用法，移动M、复制CO、镜像MI、旋转RO等的用法）--------（环境布置—家具图库）4、布置天花-------（VR智能导入—天花造型），生成报价单和建立与恢复轴测图--------（环境布置---建立轴测图）5、导出虚拟现实-------（VR智能导入--导出虚拟现实）练习: （以下场景都要求生成报价单和轴测图，注意房间的布局、门的开向、空间尺寸、布局的合理性）1．建立经理室，要求布置大班台、大班椅、班前椅、沙发、茶几以及天花造型，导出虚拟现实；2．建立大办公室，要求办公组合家具，文件柜等，导出虚拟现实；二、虚拟现实学习要求:(学习时间为0.5天，2课时)●熟练掌握虚拟空间物体的位置，大小，色彩的调整；●熟练掌握光线的调整和效果图的输出；●熟练掌握模型材质的入库；学习纲要：1、在场景中，鼠标的走动控制、视图的变换、视图局部放大缩小的使用；2、物体的调整(移动,旋转,缩放,删除和增加（主要是植物和挂画等的增加）)；3、模型的合并导入和合并自动导出的区别；4、材质编辑器（各项参数的设置：包括玻璃、钢材、木纹理、地板等这些材质的透明度、反射度、折射率、渗透值等）、贴图坐标自动适配；5、表面的优化和分离；6、灯光的编辑设置（筒灯的增加和编辑）、渲染和出效果图；7、模型的入库、产品入库、资料修改、虚拟现实的材质入库；步骤1：模型保存，插入点为绝对原点，JPG图片与模型同名，放在同一文件夹下；2：“用户图库”右方空白处点右键，点新增文件，选择模型；3：点中己增加的模型点右键，增加产品资料；4：导入VR，（不要展厅），指定材质后，导出“mrm”模块，存在Fdm\Vr\vrlib\userlib;5：VR中，在“用户图库”按步1方法增加模型；练习:1.调整经理室, 大办公室,大会议室(任选其一)的效果,出效果图（俯视及其它角度效果）；2.将组合书架、衣柜模型入库(任选其一)，增加其报价资料，在虚拟现实中入库；三、屏风设计学习要求:(学习时间为0.5天，2课时)●熟练掌握屏风的设计，材质的指定；●熟练掌握屏风的连接和自定义连接；学习纲要：1.矮屏风的设计、分块和分层的设计、材质的指定；2.高隔间的设计、门的安装的设置；3.屏风的连接、自定义连接、矮屏风桌板的建立；4.屏风的资料入库；练习:1.建立一个矮屏风卡位、要求自定义十字连接、建立桌板；2.建立一个高隔间、要求有门的安装；四、动画制作学习要求:(学习时间为0.5天，1课时)●熟练掌握动画路径的建立和生成动画；学习纲要：1．在俯视图中用多段线画好路径和目标路径；2．在VR中指定动画的路径和参数；练习:1、将经理室、大办公室、大会议室(任选其一)的场景做成效果图；2、将经理室、大办公室、大会议室(任选其一)的场景做成动画;。
