高压变频器的谐波分析

IEEE-519中的限制均是针对系统稳态运行时提出的“最差”条件，暂态过程中允许出现超过此标准的情况。

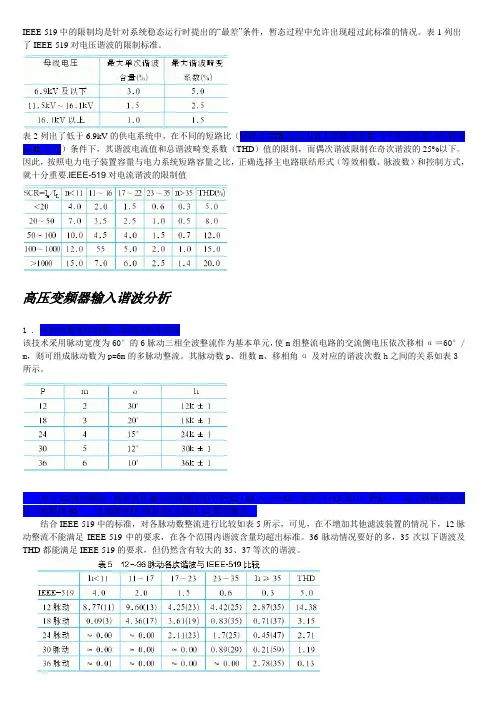

表1列出了IEEE-519对电压谐波的限制标准。

表2列出了低于6.9kV的供电系统中，在不同的短路比（短路比SCR定义为最大短路电流IS与平均设定最大负载电流IL之比）条件下，其谐波电流值和总谐波畸变系数（THD）值的限制，而偶次谐波限制在奇次谐波的25%以下。

因此，按照电力电子装置容量与电力系统短路容量之比，正确选择主电路联结形式（等效相数、脉波数）和控制方式，就十分重要.IEEE-519对电流谐波的限制值高压变频器输入谐波分析1 . 多脉动整流抑制输入谐波的基本原理该技术采用脉动宽度为60°的6脉动三相全波整流作为基本单元，使m组整流电路的交流侧电压依次移相α＝60°/ m，则可组成脉动数为p=6m的多脉动整流。

其脉动数p、组数m、移相角α及对应的谐波次数h之间的关系如表3所示。

对于12脉动整流，整流变压器为常规接法的Y/Y-12（或Δ/Δ-12）和Y/Δ-11或(Δ/Y-1)，二者交流侧副方电压互相移相30°，直流侧并联(或串联)后组成12脉动整流。

结合IEEE-519中的标准，对各脉动数整流进行比较如表5所示，可见，在不增加其他滤波装置的情况下，12脉动整流不能满足IEEE-519中的要求，在各个范围内谐波含量均超出标准。

36脉动情况要好的多，35次以下谐波及THD都能满足IEEE-519的要求，但仍然含有较大的35、37等次的谐波。

由分析可以看出，多脉动整流很好的解决了变频器输入端的谐波抑制问题，尤其对低次谐波的抑制效果明显，且输入波形近似为正弦，很好地满足了要求。

但是，同IEEE-519中的标准相比较，在不增加其他滤波装置的情况下，多脉动整流不能在各次谐波上都满足IEEE-519中的要求，高次谐波的影响仍然很明显，需要与其它滤波器配合使用。

与传统的二电平拓扑结构相比较，中点箝位式三电平逆变器更适合于中高压变频装置高电压、大容量的特点，特殊的拓扑使得器件具有2倍的正向阻断电压能力，其多层阶梯形输出电压，理论上可通过增加级数而使输出电压波形接近正弦，减少谐波，在同样输出性能指标下，三电平的开关频率将是二电平的1/5，从而使系统损耗小。

变频器常见谐波问题以及解决方法变频器常见谐波问题以及解决方法在现代化港口、矿井、运输港的建设中，变频软启动渐渐替代机械软启动，如常规液力耦合器，CST液力软启动，成为市场主流，其主要原因为可控性高，精度强。

变频器在使用过程中也会相应的出现自己的问题，重点介绍下在现场安装中变频器谐波问题以及处理办法。

就矿井使用的变频器而言，非下运皮带大都使用二象限的，因不需要对电网进行电能反馈，下运皮带在运行以后对电网进行电能反馈，既逆向输送电力，而非使用电力，四象限变频器就是除了正反转外还能控制，实现能量反馈回电网的变频器。

2象限指的就是普通的控制速度的变频器。

内部除了控制方式不同外，硬件方面主要就是4个象限变频器整流和逆变电路都使用可双向导通的半导体元件，一般是IGBT。

而2象限的整流部分一般是晶闸管或二极管。

而就谐波问题而言，问题重点出现在四象限变频器，因产生的奇数次谐波较强，且干扰问题严重，频器正常工作中，由于变频器高次谐波的影响引发控制电路发生串联谐振，造成系统电源故障，就功率等级而言，75KW以上四象限变频器因考虑进行谐波治理，而二象限变频功率在100KW以下可以进行常规处理即可。

在变频器使用过程中，经常出现误指示、乱码等情况;变频器停止工作时系统完全恢复正常。

很明显这是由于变频器高次谐波分量对电源的干扰造成的，通常，对此最为行之有效的办法就是对控制电路的供电电源加装电源滤波器。

在加装市售的通用电源滤波器后，系统恢复了正常，但是随之又有新的问题出现了，控制电路中的熔断器频繁熔断。

停电后对电路进行检查，经现场详细观察发现，在系统逐渐升速过程中，变频器运行输出在某个频段之间时频繁发生短路故障。

而且，将变频器的负载(电动机)断开后，该故障现象仍频繁出现，在去掉电源滤波器后该故障消失。

因此，首先对该滤波器进行了检查，拆开后发现滤波器采用的是常见的π型滤波。

检查发现电源滤波器本身没有任何故障，进一步分析变频器的工作原理可知，在交-直-交型变频器中，电网通过三相整流桥给变频器供电，供电电流利用傅立叶级数可以分解为包含基波和6K±1次谐波(K=1，2，3…)分量等一系列谐波分量，谐波含量随进线电抗和和直流滤波电抗的电感量增加而减少。

故障维修·变频器谐波分析及故障处理doi:10.16648/ki.1005-2917.2019.04.078变频器谐波分析及故障处理吴长品（楚雄滇中有色金属有限责任公司，云南楚雄　675000）摘要：本文主要介绍变频器谐波产生的原理、变频器受到谐波干扰的故障及其它变频器常见的故障处理方法。

关键词：谐波；干扰；故障处理引言近年来，由于生产工艺的改进、企业对低成本的最求以及国家对节能降耗的要求，生产企业很多设备要求使用变频器调速。

但在变频器使用过程中经常会遇到变频器谐波干扰，进而导致设备出现故障。

本文主要讲述了变频器谐波产生的原理，通过介绍我厂高低压变频器调试过程中的遇到的故障问题来分享变频器受到谐波干扰的故障故障处理方法。

1. 变频器谐波产生原理及预防措施1.1 变频器谐波产生原理变频器的主电路大多为交–直–交构成，即交流整流成直流，再由直流变成交流，从外部输入到电网中的工频（中国采用的是50Hz）电源，通过三相桥式进行整流，通过整流变为直流，然后进行叠加，接着再通过滤波电容进行滤波以及率晶体管逆变最后获得频率可变的交流电源，在整流、逆变的过程中，会产生一定量的高次谐波。

所谓的谐波就是除了与电网基础波形频率相同的非正弦电量分量外，还存在一部分（略大于）大于电网基波频率的分量，这种分量就是我们所称的谐波。

一般情况，我们可以将谐波频率与基波频率的比值定义为谐波次数。

对变频器来讲，这种谐波就是一个干扰量。

1.2 谐波干扰途径变频器谐波干扰的途径主要有两种，分别是传导和辐射。

在进行传导的过程之中，和变频器输出线相距较近的平行敷设导线就会产生电磁耦合，进而会产生干扰。

另外，变频器所产生的谐波还会形成辐射，进而对起附近的电仪设备带来干扰。

1.3 抑制谐波干扰的措施1.3.1 在变频器输入侧的措施：（1）将将变频器的供电电源和其他设备的电源隔离开来，相互独立，或者是安装隔离设备将谐波电流切断。

（2）加装交流电抗器。

高压变频器电流波动故障分析处理王志刚北京利德华福电气技术有限公司，北京 102205摘要：随着电子技术的发展，变频器的可靠性及相关技术也得到了不断的提高，为这一行业的发展奠定了坚实的基础。

本文从高压变频器的概况出发，分析了高压变频器电流波动故障分析处理，针对高压变频器电流波动故障实例分析及处理进行详细探究，并阐述了变频器的发展。

关键词：高压变频器；电流波动；故障处理中图分类号：TM921.51 文献标识码：A 文章编号：1671-5810(2015)12-0155-021 引言近年来随着社会的不断发展，国内市场中高科技智能产品已经遍布每个角落，高科技电子产业已经占据了国内经济市场中的领先地位。

在电子产业中变频器的发展已经成为国人的骄傲。

随着电力电子技术的发展，高压变频器也进入了飞速发展阶段，目前国内大功率高压变频器技术也已经很成熟，形成规模的厂商也已经有很多家，具有代表性的为北京利德华福电气技术有限公司。

2 高压变频器电流波动故障分析处理高压变频器与传动装置构成1个整体，其系统较为复杂。

发生故障时，按照变频器外部与内部故障分析原因。

2.1 外部原因及处理2.1.1 指令信号波动(1)给定信号设置为自动方式，被跟踪量的参数不稳定检查DCS模拟给定量的AI曲线图，发现给定模拟量波动较大;改为DCS手动调节给定方式后，波动消失。

被跟踪量不稳定时，可适当调节幅度设置;当被跟踪量非常不稳定时，退出自动调节。

(2)给定信号源故障或传输电缆有干扰当模拟给定量的AI曲线图稳定或处于远方手动给定方式下，电流依然波动较大，则将变频器改为本地给定方式，此时电流波动消失。

检查远方给定端口，查找传输电缆受干扰的原因或远方信号发生源的问题。

为了减弱来自变频器外部的干扰，变频器与外部电气元件、仪表、DCS之间的连线应选用屏蔽绞合绝缘控制电缆，屏蔽层采取1点接地，接地线不得作为信号的通路。

2.1.2 电源电压波动高压变频器输入电源的电压波动时，输入、输出电流大幅度摆动。

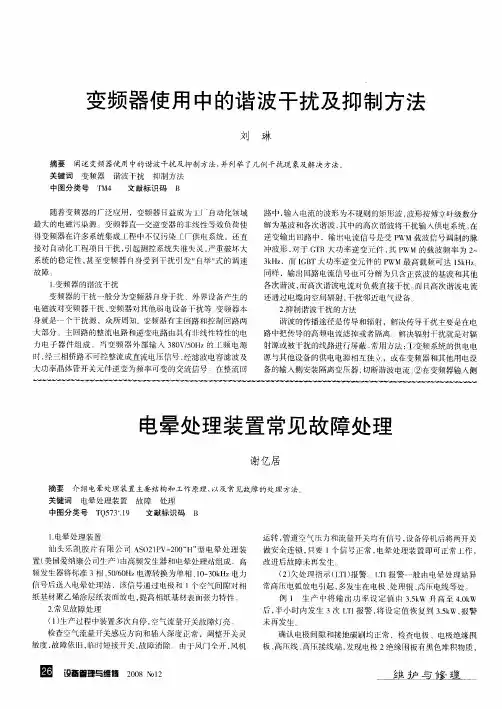

变频器谐波的产生与抑制【摘要】随着工业生产自动化技术的逐步提高，变频器使用范围的逐步加大，变频器高次谐波带来的电磁干扰和污染问题也越来越严重，变频器系统的谐波干扰和污染问题也越来越突出，尤其是在高精度仪表和微电子控制系统等应用中，谐波干扰问题尤为突出。

怎样处理好变频器系统的谐波污染对于变频器的进一步推广应用，特别是在对谐波污染要求高的场所尤为关键，本文针对变频器谐波干扰的防范与处理措施进行了研究。

【关键词】变频器;高次谐波;干扰;隔离1.变频器谐波产生机理在电源侧有整流回路的非线性设备，都将因其非线性而产生高次谐波。

变频器的主电路一般为交-直-交组成，外部输入的工频电源经晶闸管三相桥路整流成直流，经电容器滤波后逆变为频率可变的交流电。

在整流回路中，输入电流的波形为不规则的矩形波，波形按傅立叶级数分解为基波和高次谐波，谐波次数通常为6n±1。

如果电源侧电抗换流重叠!可以忽略，那么第”次高次谐波电流的有效值为基波电流的1/k。

2.高次谐波危害谐波问题由来已久，近年来这一问题由于两个因素的共同作用变得更加严重，这两个因素是：工业界为提高生产效率和可靠性而广泛使用变频器等电力电子装置，使得与晶闸管相关设备的使用迅猛增长，并伴随着谐波源的同步增加和放大；电力用户为改善功率因数而大量增加使用电容器组，并联电容器以谐振的方式加重了谐波的危害。

非线性负荷产生的谐波电流注入电网，使变压器低压侧谐波电压升高，低压侧负荷由于谐波干扰而影响正常工作，另一方面谐波电压又通过供电变压器传递到高压侧干扰其他用户。

在三相回路中，3的整数倍次谐波电流是零序电流，零序电流在中性线中是相互叠加的。

零序谐波电流主要是由三相四线制非线性设备产生的，使供电系统中的中性线电流很大。

当中性线上有较大的谐波电流时，中性导线的阻抗在谐波下能产生大的中性线电压降，此中性线电压降以共模干扰形式干扰计算机和各种微电子系统的正常工作，使控制设备和精密仪器工作不可靠，且故障率高。

高压变频器的高次谐波问题与解决方案随着经济起飞，工业设备越来越多，工业变频器也逐渐成为主导的调速方式，它使用时发出的高频信号吸引着众多工程师的注意。

但是，变频器的高次谐波的关系却让人相当困惑，近年来，高次谐波现象已经成为企业生产设备安装、运行及其它运行部分的一个重要话题。

本文即围绕高压变频器的高次谐波问题及其解决方案展开讨论。

首先，需要认识高次谐波的概念。

谐波是一种由正弦波发出的共振波，按频率高低可以分为低次谐波、中次谐波和高次谐波。

高次谐波是指频率较高，且频率比基波（即50HZ或60HZ）数倍的波。

比如，两个基波的倍数相乘，则结果就是一个高次谐波波形。

由于高次谐波的幅值很高，会造成设备运行故障、用电质量变差，以及电器电气设备烧损等。

高次谐波产生的原因主要有以下几个：一是变频器内部存在过载，利用符号表可以确定变频器是否安装过载。

二是变频器调速电容设置不当，当设置不当时，调速电容容量过大会降低调速器的切换变声器性能，也会产生谐波。

三是变频器外壳散热不利，变频器的外壳散热不当可能会降低变频器的功率，并产生高次谐波。

要解决高压变频器的高次谐波问题，应当采取以下措施：一是确保变频器环境利于散热，以防止变频器功率下降。

二是正确设置变频器调速电容，电容容量要与变频器负载保持一致，减少交变干扰，以防止变频器调速电容产生高次谐波。

三是调整变频器输入电压，确保变频器瞬态电压稳定。

四是安装高压变频器的电滤波器，有效减少高压变频器的极性电磁干扰。

高压变频器的高次谐波问题对企业的生产环境造成了不利影响，需要积极采取措施进行解决。

根据高次谐波产生的原因，采取严格的措施来保证散热环境，并调整调速电容以及输入电压等，都有助于解决高压变频器的高次谐波问题。

虽然安装电滤波器可以降低变频器的极性电磁干扰，但是，要想有效解决高压变频器的高次谐波问题，还需要深入研究各种谐波产生的原因，结合实际情况，积极采取正确的解决措施。

总而言之，高压变频器的高次谐波问题是一个必须重视和解决的问题，企业应当积极采取措施，确保变频器环境利于散热，调整调速电容、输入电压，安装电滤波器，有效降低高次谐波波形的幅值，保障变频器的正常运行。

高压变频器常见故障分析及处理摘要：改革后，受社会发展的影响，带动了我国各领域的进步，电力行业也随之快速进步。

本文简要介绍高压变频器分类，比较电压源型变频器和电流源型变频器技术特点。

结合项目案例，探讨高压变频器的设计选型，包括启动运行、切换方式等。

关键词：高压变频器；故障；处理引言由于构成高压变频系统的元件复杂程度较高，其在实际运行过程中难免会发生频繁跳闸等故障，影响设备的安全稳定运行。

所以，企业在使用高压变频系统时，应该深入研究和分析导致高压变频系统发生故障的原因，制定完善的故障排查和维修策略，提高高压变频系统运行的安全性与稳定性。

1变频器设备的调速原理随着变频技术、微电子技术的不断发展和融合,变频器也经历了产生和发展的过程,其可以对电机工作频率进行调整,来让交流电动机的转速发生改变。

变频器可以实现交流电—直流电—交流电的转换,内部则由主电路和控制电路构成。

其中主电路是由整流电路、交流电路、逆变电路组成的,其又可以分为电压型电路和电流型电路这两个类型,其中前者是将电压源直流变成交流的电路,而后者则是将电流源直流变成交流的电路。

在回路当中,可以应用电容来完成滤波操作,在电流检测的过程中可采用霍尔传感器。

变频调速的实现方式分为两种,分别是开环控制和闭环控制,其中前者主要包括有含有V/F控制、转差频率的控制,而闭环控制包括的类型则有含矢量控制、直流转矩控制这两个类型。

2继电保护装置在上位机联动逻辑表中增加了可能出现的设备故障情况，最终逻辑控制图为每台设备都增加了故障跳闸联动停止的分支：如普通风机、泵类故障信号点采集自控制柜中的故障信号即热继电器的触发信号；计量、称重类设备采集在一点时间内（如5min）的重量数据，小于设计值即触发停止逻辑。

以此确保联动设备正常时运行稳定，故障时及时停止。

3变频器室散热及防尘问题3.1问题描述每个变频器室有2台10P空调，以解决高压变频器工作时产生大量热量，但在冬季室外环境温度过低时，空调室外机无法正常工作，造成变频器室温度过高，高压变频高温故障停机。

电力系统谐波问题分析及防治措施摘要：电力谐波会增加电能损耗、降低设备寿命,威胁电力设备和用电设备安全可靠运行,并对周边的通讯等设施造成干扰。

分析电网谐波的产生和影响,并及时提出谐波的综合治理办法,对于防止谐波危害、提高电能质量是十分必要的。

本文概述了谐波及其产生、谐波的危害,以及谐波治理方法。

关键词：电力系统；谐波；来源；危害；治理方法谐波的定义与来源1、谐波的定义国际上对谐波公认的定义是：“谐波是一个周期电气量的正弦波分量,其频率为基波频率的整数倍”。

在电力系统中，谐波分为谐波电压和谐波电流，其对系统的影响通常用“谐波含有率”和“总谐波畸变率”两个参数来衡量。

具体定义如下:谐波含有率:第h次谐波分量方均根值与基波分量方均根值之比。

HRU(h次谐波电压含有率)，HRI(h次谐波电流含有率);总谐波畸变率:除基波外的所有谐波分量在一个周期内的方均根值与基波分量方均根值之比。

U，I;THD(总谐波电压畸变率)，THD(总谐波电流畸变率);谐波含有率仅反应单次谐波在总量中的比重，而总谐波畸变率则概括地反映了周期波形的非正弦畸变程度。

谐波按矢量相序又可分有正序谐波、负序谐波和零序谐波。

所谓正序是指，3个对称的非正弦周期相电流或电压在时间上依次滞后120°，而负序滞后240°，零序則是同相。

其特征如表1:表1 正序谐波=3h-2，负序谐波=3h-1，零序谐波=3h。

在平衡的三相系统中，由于对称关系，不会在供电电网中产生任何偶次谐波。

谐波的定义与来源具体来说谐波产生的原因有以下三个方面：(1) 发电源的质量不高而产生的谐波发电机的结构中，由于三相绕组在制作上无法做到绝对对称，铁心也很难做到绝对均匀一致，所以磁通密度沿空间的分布只能做到接近正弦分布，所以磁通中都有高次谐波，电势中也就有高次谐波，其中三次谐波占主要成分[2]。

(2) 输配电系统产生的谐波在输配电系统中则主要是变压器产生谐波，变压器饱和时的励磁电流只含有奇次谐波，以3次谐波最大，可达额定电流0.5%，对于三相变压器，3倍次谐波的磁通经由邮箱外壳构成闭合磁路，因而磁通中对应该次的谐波较小（单相铁芯的10%），绕组中有三角形接法时，零序性谐波电流在闭合的三角形接线中环流而不会注入电网。

实验研究开关电源具有体积小、效率高、重量轻，以及输出电压可调范大等多项优点，因此得到了广泛应用。

开关电源的应用会引起较为严重的谐波干扰，谐波会沿线路形成辐射和传导干扰，这会污染电网，影响电子设备的应用，并且会对电网运行的安全性和稳定性造成不良影响。

可见，采取合理的措施对开关电源谐波干扰进行处理意义重大。

1 谐波对电力系统的危害谐波对电力系统的危害主要体现在以下几个方面：（1）导致无功补偿电容器组引起谐振或谐波电流放大，这会造成电容器由于负荷或过电压受到严重破坏。

同时，也会导致电力电缆出现过负荷，或电压击穿情况。

（2）加大电网在运行过车中的损耗情况，如果发生谐振，或放大时损耗，造成的十分严重。

（3）干扰自动控制装置、继电保护、信息机。

（4）谐波的出现会增加电度表在应用过程中误差[1]。

2 开关电源谐波出现的原因典型的开关电源类设备包括节能灯、计算机、电子镇流日光灯等，输入交流电压后，通过相应的整流，以及滤波后会转变为直流电压。

对电路中的开元件周期性导通、关断，逆变成交流电，然后通过输出电路，实现对高频次方波电压整流和滤波，最后转变为直流后，完成输出[2]。

通常来说，控制电路采用采用脉宽调制方式完成相应的控制操作，其在具体运行过程中的作用是向驱动电路提供矩形脉冲，实际操作期间，通过控制开关元件占空比的方式，完成对输出电压的合理改变。

从原理上入手，开展相应的分析工作，可以发现导致开关电源在应用过程中出现谐波的因素有很多，基木整流器在应用过程中形成电流高次谐波干扰，以及变压器功率转换形成的尖峰电压干扰是导致开关电源在应用期间出现谐波的主要原因。

基木整流器在具体整流过程中容易形成电磁干扰，这主要因为，经过整流器的正弦波，会变为单向脉动电源，其不再是单一频率电流[3]。

变压器性功率转换器在具体应用过程中的主要作用就是对完成对变频、变压、输出电压等各项内容内容的合理调整，其是开关稳定电源的核心内容，其由高频变压器和开关管共同构成。

高压变频器改造常见故障分析及处理摘要：随着我国科学技术水平的不断提高，高压变频等大功率变频调速设备在现代工业生产中得到越来越广泛的应用，其不仅能有效提高设备运行效率，还可降低设备运行成本，节能降耗，为企业创造更大的经济效益。

一旦高压变频设备发生故障，将造成严重的经济损失。

因此要充分认识高压变频设备维护检修工作的重要性，全面分析高压变频器的常见故障类型及原因，加强对故障维修经验的总结，增强故障排查能力，从而有效控制故障范围，降低故障损失，减少故障发生的几率，为安全生产提供更加可靠的保证。

关键词：高压变频器；故障分析；处理措施引言随着高压变频器的不断普及和各大生产企业节能降耗的要求，高压变频器的使用量不断增多，相应的高压变频器升级改造工作也不断增加。

面临着高压变频器的改造，改造期间和改造后的调试工作也遇到了各种不同的缺陷与问题。

为了能在改造后快速的消除缺陷，顺利的投运变频器，确保高压变频器更好地适应发电厂运行环境，提高高压变频器的运行性能，本篇文章对高压变频器改造后常见故障分析及处理进行总结，以供参考。

1高压变频器介绍1.1高压变频器组成1）高压电源柜，为高压变频器提供工作电源；2）变压器柜，为功率单元提供电源；3）功率单元柜，调整电源频率实现变频功能；4）控制柜，对功率单元进行控制调节不同频率；5）旁路柜，输出电源至电机，双开关可实现一拖二功能；6）远程监控系统，对变频器实现远程监控和调节，一般为DCS系统。

1.2高压变频器的技术特点1）变频器的输入部分是一台移相变压器，原边Y形连接，二次绕组采用延边三角形接法，可提供15到18副三相绕组，经输入降压、移相分别为每台功率单元供电。

2）功率单元分为三组，每一组为一相电源，每相由5或者6台功率单元组成，每台功率单元结构、回路完全相同，可以互换，也可以互为备用。

3）功率单元为三相输入，单相输出的交直流PWM电压源型逆变器结构，相邻功率单元的输出端串联起来，形成Y接结构，实现变压变频的高压直接输出，供给高压电动机。

技术交流228 2015年9月下高压谐波产生的原因及治理措施石惠陕钢集团汉中钢铁有限责任公司，陕西汉中 724200摘要：为了更好地促进电力供应平稳、可靠，在实际工作过程中必须要注重对高压谐波的治理。

本文主要分析了高压谐波产生的原因，并据此阐述了具有针对性的治理措施，希望能够为高压谐波的治理工作提供一些参考和建议。

关键词：高压谐波；产生原因；治理措施中图分类号：TM711 文献标识码：A 文章编号：1002-1388(2015)09-0228-01高压谐波对电网稳定、可靠运行来说，具有十分不利的影响，加强对电网谐波的治理工作，是解决电网“污染”问题，保证电网经济运行的关键。

高压谐波是一股较强的干扰力，它会使电网基波频率受到不利的影响，导致电网运行不稳，难以实现电网经济运行目标。

本文主要分析了造成高压谐波产生的原因，并就高压谐波的治理提出了笔者自己的观点。

1 高压谐波产生的原因就现在电力发展情况来看，高压谐波产生的原因主要在于整流器、交流调压器、频率变换器、通用变频器四个方面，接下来，本文将逐一分析这四个设备产生高压谐波的原因。

1.1 整流器产生高压谐波的原因分析整流器是直流电源装置，在电力系统中得到了较为广泛的应用，关于整流电路的构成，我们可以从图1中看出。

电力系统中的整流装置内，交流电源的电流呈现矩形波，并且这种矩形波以合成波形存在于工频基波电流当中。

在电力系统运行过程中，随着触发控制角的变化，整流器内的电流将会产生高次谐波，导致高压谐波在整流器中存在[1]。

图1 整流电路示意图1.2 交流调压器产生高压谐波的原因分析在电力系统中，电动机、电阻炉等设备将会应用到交流调压器。

交流调压器在运行过程中，其产生高压谐波的原因与整流器基本相同，都是由于矩形波存在于工频基波电流中，随着触发控制角的变化，存在高次谐波，进而形成高压谐波。

关于交流调压器的电路，我们可以从图2中看出。

图2 交流调压器电路示意图1.3 频率变换器产生高压谐波的原因分析电动机在进行调频设置时，将应用到频率变换器，它在实际应用过程中，输出频率变化时，将会由于频率的连续变化，导致谐波含量出现，进而形成高压谐波。
