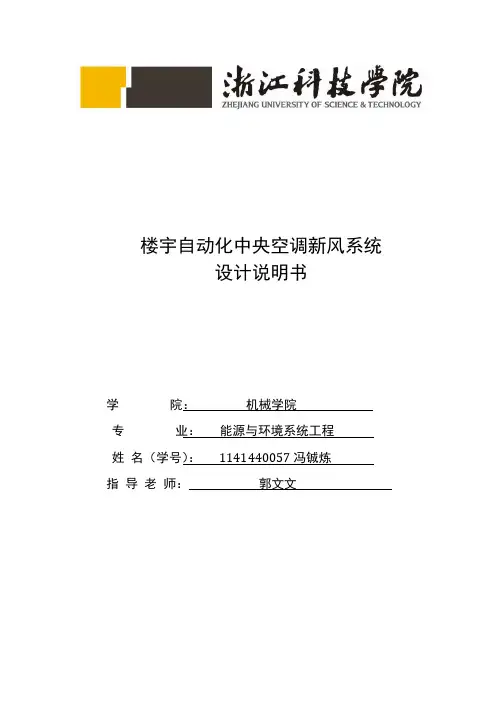

楼宇自动化中央空调新风系统
设计说明书
学院：机械学院
专业：能源与环境系统工程
姓名（学号）：1141440057冯铖炼
指导老师：郭文文
目录
一、设计依据 (3)
1.1中央空调系统设计 (3)
1.2建筑平面图 (3)
1.3国家主要规范和行业标准 (3)
1.4设计计算参数 (4)
1.5设计范围 (9)
1.6设计原则 (9)
一、新风负荷计算 (9)
2.1新风量，回风量，排风量的确定 (9)
2.2新风热负荷的计算 (10)
三、空气处理设备的选型 (12)
3.1风机盘管的选型 (12)
3.2风机盘管的选取 (13)
3.3风机盘管的布置 (14)
3.4新风机组的选择 (14)
3.5新风机组的型号及布置 (15)
四、空调水系统 (16)
4.1冷热水系统 (16)
4.2输配系统及水力计算 (17)
五、气流组织 (19)
5.1气流组织分布 (19)
5.2风口布置 (20)
5.3风口选择计算 (20)
六、风系统的水力计算 (21)
6.1风管布置 (21)
6.2风管的水力计算 (21)
七、自动控制图 (24)
八、数值模拟结果 (24)
8.1三维模型 (24)
8.2计算过程 (25)
8.3计算结论 (27)
九、设计数据归纳与总结 (27)
一、设计依据
1.1中央空调系统设计
了解和掌握中央空调的相关资料、中央空调的设计规范以及掌握中央空调设计的基本知识、设计方法和步骤，培养学生解决实际问题的能力。严格按照任务书的要求，设计并完成新风系统的设计，详细内容可见任务书。
1.2建筑平面图
1.3国家主要规范和行业标准
一、通用设计规范：
1．《采暧通风及空气调节设计规范》（GBJI19-87）
2．《采暖通风及至气调节制图标准》（GBJ114－88）
3．《建筑设计防火现范》（GBJ116－87）
4、《高层民用建筑设计防火现他》（GBJ0045－95）
5．《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26-95）
二、专用设计规范：
1、《宿舍建筑设计规范》（JGJ36-87）
2、《住宅设计规范》（GB50096-99）
3．《办公建筑设计规范》（JG67－89）
4、〈旅馆建筑设计规范〉（JGJ67-89） 5．《旅游旅馆建筑热土与空气调节节能设计标准》（GB50189-93） 6、其它专用设计规范
三、专用设计标准图集： 1．《暖通空调标准图集》 2．《暖通空调设计选用手册》（上、下册） 3、其它有关标准
1.4设计计算参数
根据查阅得建筑结构的热工性能如下表所示：
新风量标准：
围护结构名称 外窗 外墙 屋面 地面楼板 传热系数)/(2×m W
2.6
1.79
0.83
0.66
4
7、民用建筑最小新风量
《空调通风工程系统运行管理规范》(征求意见稿)：
空调通风系统运行期间，新风量宜满足下表的规定值，或者满足空气调节房间内二氧化碳浓度小于0.1%。
民用建筑主要房间人员所需新风量〔m3/（h·P）〕
《采暖通风与空气调节设计规范》（报批稿）第3.1.9条：
（强制性条文）建筑物室内人员所需最小新风量，应符合以下规定：
①民用建筑人员所需最小新风量按现行有关卫生标准确定；
②工业建筑应保证每人少于30 m3/h的新风量。
表3.1.9 民用建筑主要房间人员所需的最小新风量参考值〔m3/（h·P）〕
注：大学教室可参照会议室标准
1.5设计范围
本设计为武汉国际会展中心一楼中厅中央空调新风系统设计，C1、C4面积112m2，C2、C3面积54m2,C6、C7面积60m2，C8面积120m2，C9面积42m2,C11、C12面积192m2,C14、C15面积60m2，C19、C20、C21、C22面积48m2,综合面积1265m2,设层高为4m。
1.6设计原则
设计原则上充分满足国家及行业有关规范、规定的要求，利用国内外先进的空调技术和设备，创建健康舒适的室内空气品质及环境。合理的、科学的设置舒适性空调，会使建筑物提高一个档次。随着人们生活水平的逐步提高，对周围生活和工作环境的舒适程度也提出了新的标准。鉴于国家电力资源的日渐紧张，在这里，这份设计采用的是地源热泵空调设计，合理的选用设备，降低能耗和采购、维护成本也是重要的设计部分。
一、新风负荷计算
2.1新风量，回风量，排风量的确定
空调建筑一般均为窗户不可开启的密闭性建筑。所以人长期停留在空调房内，室内空气多少对健康缠上产生影响。向空调房内提供室外新鲜空气的主要作用是稀释人体呼出的二氧化碳、皮肤分泌物的气味以及烟尘。一般来说，送入的新风量越多，室内空气的新鲜度就越高，但是所送入的新鲜空气必须经过处理，以达到规定的清洁度和温湿度。同时，新风处理和输配都要不小的能耗，因此，在节能角度上说，又要限制新风量。在室内空气新鲜度和节能角度上找到适合的新风量是十分重要的。
根据国家标准，所设计的所有房间内的的新风量应≥30〔m3/（h·P）。该设计建筑内人流属于密集型，这里将没人所占地板面积设为5m2/P
m/h
新风量＝75903
