建筑基础制图-第5章 组合体的投影-形考

《画法几何与工程制图》第五单元的形考题及答案注意：选项（abcd）后面数字是一道题对这题的的评分，也就是答案，如果是0，是错误的，就不要选择。

绿色为：题紫色为：判断题蓝色为：多选题第5章、建筑形体的表达单项选择工程物理有大有小，无法按实际大小作图，所以必须选择适当的（）作图。

A. 实形0B. 模型0C. 比例100D. 大小0单项选择根据投射线的类型（平行或汇交），投影法可分为（）。

A. 正投影法和斜投影法0B. 轴测投影法和正投影法0C. 透视投影法和标高投影法0D. 中心投影法和平行投影法100单项选择组合体尺寸是由定形尺寸、定位尺寸和（）三部分组成的。

A. 总体尺寸100B. 标高0C. 角度标注0D. 尺寸标注0单项选择为了正确而迅速地绘制和阅读组合体的视图，在制图课中，我们常把组合体假想分解为若干基本形体或组成部分，然后一一弄清它们的形状、相对位置及连接方式，这种思考和分析的方法称为（）。

A. 换面法0B. 透视法0C. 形体分析法100D. 投影法0单项选择识读组合体的方法有（）和线面分析法等。

A. 换面法0B. 透视法0C. 形体分析法100单项选择下列哪个不是轴测投影图的特性（）。

A. 平行性0B. 等比性0C. 可量性0D. 垂直性100单项选择轴测投影图包括斜轴测投影图和（）。

A. 水平轴测投影图0B. 垂直轴测投影图0C. 正轴测投影图100D. 相交轴测投影图0单项选择运用换面法把一般位置直线变换成投影面垂直线，至少要通过（）次变换.A. 1 0B. 2 100C. 3 0D. 4 0单项选择常用的投影变换的方法有换面法和( ).A. 旋转法100B. 投影法0C. 透视法0D. 正垂直0单项选择假想用水平剖面切平面，沿窗台上方将房屋切开，移去剖切平面以上部分，然后向下投影得出的剖面图，称为（）。

A. 建筑平面图100B. 建筑立面图0C. 建筑剖面图0D. 建筑详图0单项选择在建筑设计过程中，常用（）投影图来表现建筑物建成后的外貌，用以研究建筑物空间造型和里面处理。

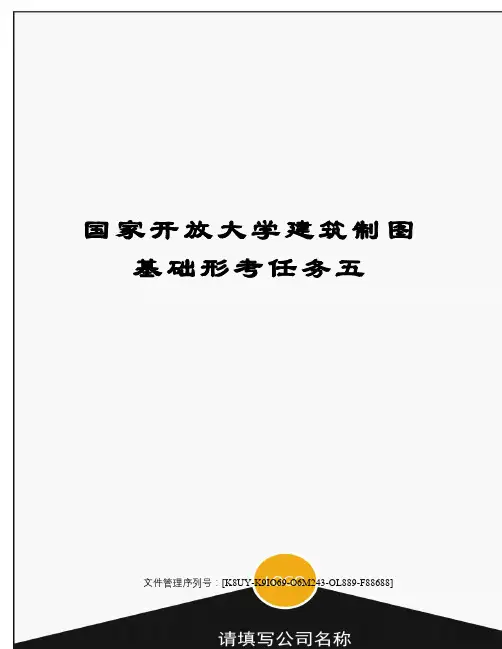

国家开放大学建筑制图基础形考任务五文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]形考任务五一、简答题（共17小题，每小题4分）1．混凝土结构形式通常包含哪些？答：混凝土结构形式通常包含梁板结构、框架结构、框架—剪力墙结构、剪力墙结构、筒体结构等。

2．简述结构选型的主要目的和内容？答：结构选型的主要目的是为建筑物选择安全经济的受力体系。

主要包括结构形式、结构体系的选择及结构材料的确定等3．简述结构计算高度的定义和作用？答：结构计算高度是指结构底部嵌固端至屋面板顶面的高度，包括突出屋面的水箱间、电梯机房、排烟机房和楼梯间等高度。

该高度的作用是：①准确计算风荷载及地震作用；②确定结构首层层高，估计首层竖向构件（柱、剪力墙）的截面尺寸等。

4. 结构体系选定后，结构设计人员要进行结构布置，结构布置应满足的原则有哪些？答：结构布置应满足以下原则：①在满足使用要求的前提下，结构的平面布置和竖向布置应尽可能简单、规则、均匀、对称，避免发生突变。

②荷载传递路线要明确、快捷、结构计算简图简单并易于确定。

③结构的整体性好，受力可靠。

④施工简便、经济合理。

5. 建筑物基础的埋置深度，应根据哪些因素确定？答：建筑物基础的埋置深度，应根据以下因素确定：①建筑物本身的特点（如使用要求、结构形式等）；②荷载的类型、大小和性质；③建筑物周边条件（如地质条件、相邻建筑物基础埋深的影响）等。

必要时，还应通过多方案综合比较来确定。

6.简述肋梁楼盖的组成和传力途径？答：肋梁楼盖由梁和板组成，梁的网格将楼板划分为逐个的矩形板块，每个板块由周边的梁支承，即楼面荷载由板块传递到梁，再由梁传到柱或墙等竖向承重构件（竖向结构体系），梁对板起到“肋”的作用。

7.何谓密肋楼盖其有何优缺点8.答：密肋楼盖有薄板和间距较小的肋梁组成，密肋key单向不知，也可以双向布置，肋距一般为0.9-1.5m。

该类楼盖多用于跨度大而梁高度受限制的情况。

《建筑制图基础》作业1一、根据立体图中各点的空间位置，画出它们的投影图。

(作图过程：从立体图中1:1量出X、Y、Z坐标，画出A、B、C、D四点的三投影图。

)二、已知A、B、C三点的两面投影，试求出第三投影，并作出立体图。

(作图过程：从三投影图中1:1量出X、Y、Z坐标，画出A、B、C三点的立体图。

)三、已知点B在点A的左方25mm，下方10mm，前方18mm，求出B 点的三面投影。

并完成A点的第三投影。

作图过程：从三投影图中1:1量出B 点与A点的X、Y、Z坐标差(△X=25mm；△Z=10mm；△Y=18mm)，画出A、B两点的三面投影图。

四、画出直线的第三投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。

答：见教材第43页表3-2。

五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特殊位置平面对投影面倾角的真实大小。

答：见教材第58页表3-4。

六、在三角形ABC内取一点D，使其距H面12mm，距V面20mm。

答：七、在三角形ABC内作一距V面15mm的正平线。

答：八、完成五边形的正面投影（已知AB为侧平线）答：(作图方法：在平面内作辅助线法解题)九、在AB线段上取一点C，使得AC︰CD=2︰3十、已知C点在AB线段上，求C点的水平投影(用两种方法)。

十一、已知M、N两点在ABC平面上，补求它们的第二投影。

十二、已知AB、CD两直线相交于K点，求AB直线的正面投影。

十三、已知AB线段的正面投影和对V面的倾角β=30°，补全其水平投影。

十四、求点A到直线CD的垂直距离。

十五、求直线AB与P面的交点，并判别直线AB的可见性。

十六、求直线MN与ABC平面的交点，并判别直线MN的可见性。

《建筑制图基础》作业2一、求下列立体的第三面投影及表面上各已知点和直线的三面投影。

(1)求六棱柱表面A点、B点的三投影。

（2）二、求下列曲面立体的第三面投影及其表面上各已知点和直线的三面投影。

国家开放大学《建筑制图基础》形考作业答案
《建筑制图基础》作业1
一、根据立体图中各点的空间位置，画出它们的投影图。

(作图过程：从立体图中1:1量出X、Y、Z坐标，画出A、B、C、D四点的三投影图。

)
二、已知A、B、C三点的两面投影，试求出第三投影，并作出立体图。

(作图过程：从三投影图中1:1量出X、Y、Z坐标，画出A、B、C 三点的立体图。

)
三、已知点B在点A的左方25mm，下方10mm，前方18mm，求出B 点的三面投影。

并完成A点的第三投影。

作图过程：从三投影图中1:1量出B 点与A点的X、Y、Z坐标差(△X=25mm；△Z=10mm；△Y=18mm)，画出A、B两点的三面投影图。

四、画出直线的第三投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。

答：见教材第43页表3-2。

五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特殊位置平面对投影面倾角的真实大小。

答：见教材第58页表3-4。

(精华版)国家开放大学电大专科《建筑制图基础》机考单项选择题题库及答案盗传必究一、单项选择题题目1图纸幅面的简称是（）选择一项：正确答案：图幅题目2建筑制图的基本单位是（）选择一项：正确答案：c题目3下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（）选择一项：正确答案：图样本身的任何图线均可用作尺寸线题目4绘制尺寸界线时应采用（）选择一项：正确答案：细实线题目5绘制尺寸起止符号时应采用（）选择一项：正确答案：中粗断线题目6下列关于尺寸数字说法有误的一项是（）选择一项：正确答案：图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取题目7下列关于尺寸的排列与布置说法有误的一项是（）选择一项：正确答案：尺寸宜标注在图样轮廓以内，可与图线、文字等相交尺寸起止符号倾斜方向与尺寸界线应成（）选择一项：正确答案：45题目9图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（）选择一项：正确答案： 10mm题目10平行排列的尺寸线的间距，宜为（）选择一项：正确答案：7~10mm题目11下列关于半径、直径、球的尺寸标注说法有误的一项是（）选择一项：正确答案：标注圆的直径尺寸时，直径数字前不得加直径符号题目12图纸上限定绘图区域的线框是指（）选择一项：正确答案：图框题目13标注球的半径尺寸时，应在尺寸前加注符号（）选择一项：正确答案： SR题目14标注圆弧的弧长时，表示尺寸线应以（）选择一项：正确答案：该圆弧同心的圆弧线表示题目15下列关于角度、弧长、弦长的标注说法有误的一项是（）选择一项：正确答案：标注圆弧的弦长时，起止符号用中粗短线表示在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（）选择一项：正确答案： t题目17下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（）选择一项：正确答案：坡度禁止用直角三角形标注题目18下列关于尺寸的简化标注说法有误的一项是（）选择一项：正确答案：对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号题目19制图前的准备工作不包括（）选择一项：正确答案：检查图样、修正错误题目20一般制图的第一个步骤是（）选择一项：正确答案：绘制图样底稿题目21一般制图的最后一个步骤是（）选择一项：正确答案：图纸整理题目22圆弧连接的关键是根据已知条件，确定（）选择一项：正确答案：连接圆弧的圆心和切点题目23幅面代号为A4的图纸长、短边尺寸分别是（）选择一项：正确答案：297mm、210mm在平面图形中确定尺寸位置的点、直线称为（）选择一项：正确答案：尺寸基准题目25用于确定平面图形中各个组成部分的形状和大小的尺寸是（）选择一项：正确答案：尺寸定型题目26用于确定平面图形中各个组成部分的相对位置的尺寸是（）选择一项：正确答案：尺寸定位题目27一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（）选择一项：正确答案：2种题目28图形与实物相对应的线性尺寸之比称为（）选择一项：正确答案：比例题目29图形与实物相对应的线性尺寸之比称为（）选择一项：正确答案：1种题目30图样及说明中的汉字宜采用（）选择一项：正确答案：长仿宋体题目31制图的基本规定要求数量的数值注写应采用（）选择一项：正确答案：正体阿拉伯数字图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜（）选择一项：正确答案：75题目33在制图中，把光源称为（）选择一项：正确答案：投影中心题目34平行投影法又分为（）选择一项：正确答案：正投影法和斜投影法题目35在建筑制图中，最常用的投影法是平行投影法中的（）选择一项：正确答案：正投影法题目36形成物体的最基本几何元素包括（）选择一项：正确答案：点、直线和平面题目37点的正投影仍然是点，直线的正投影一般仍为直线（特出情况例外），平面的正投影一般仍为原空间几何形状的平面（特出情况例外），这种性质称为正投影的（）选择一项：正确答案：同素性题目38点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的（）选择一项：正确答案：同素性题目39的（）选择一项：正确答案：定比性题目40两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（）选择一项：正确答案：平行性题目41．当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的（）选择一项：正确答案：全等性题目42当直线垂直于投影面时，其直线的正投影积聚为一个点，这种性质称为正投影的（）选择一项：正确答案：积聚性题目43H面是指（）选择一项：正确答案：水平投影面题目44在制图中，把光线称为（）选择一项：正确答案：投影线题目45W面是指（）选择一项：正确答案：侧立投影面题目46V面是指（）正确答案：正立投影面题目47在H面上得到的正投影图叫（）选择一项：正确答案：水平投影图题目48在V面上得到的正投影图叫（）选择一项：正确答案：正面投影图题目49在W面上得到的正投影图叫（）选择一项：正确答案：侧面投影图题目50投影面展开之后，W、H两个投影都反映形体的宽度，这种关系称为（）选择一项：正确答案：宽相等题目51投影面展开之后，V、W两个投影上下对齐，这种关系称为（）选择一项：正确答案：高平齐题目52投影面展开之后，V、H两个投影左右对齐，这种关系称为（）选择一项：正确答案：长对正题目53正投影图是（）选择一项：正确答案：用平行投影的正投影法绘制的多面投影图题目54下面关于正投影图特性说法有误的一项是（）正确答案：正投影图能反映形体各主要侧面的真实形状和大小题目55在制图中，把承受影子的面称为（）选择一项：正确答案：投影面题目56轴测投影图是（）选择一项：正确答案：用平行投影的正投影法绘制的单面投影图题目57下面关于轴侧投影图相关说法有误的一项是（）选择一项：正确答案：轴侧投影图能反映形体各主要侧面的真实形状和大小题目58透视投影图是（）选择一项：正确答案：用中心投影法绘制的单面投影图题目59下面关于透视投影图相关说法有误的一项是（）选择一项：正确答案：透视投影图与照相原理一致，它是以人眼为投影中心题目60标高投影图是（）选择一项：正确答案：是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影题目61在制图中，形成投影的方法称为（）选择一项：正确答案：投影法题目62中心投影法中，当投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（）正确答案：愈大题目63投影中心在有限的距离内，发出锥状的投影线，用这些投影线作出的形体的投影，称为（）选择一项：正确答案：中心投影题目64当投影中心移至无限远处，投影线按一定的方向平行的投射下来（形成柱状），用平行投射线作出形体的投影，称为（）选择一项：正确答案：平行投影题目65平行投影法的投影线相互平行，若形体离投影面愈远，则投影大小（）选择一项：正确答案：不变题目66当投影线倾斜于投影面时所作出的平行投影，称为（）选择一项：正确答案：斜投影题目67构成形体最基本的几何元素是（）。

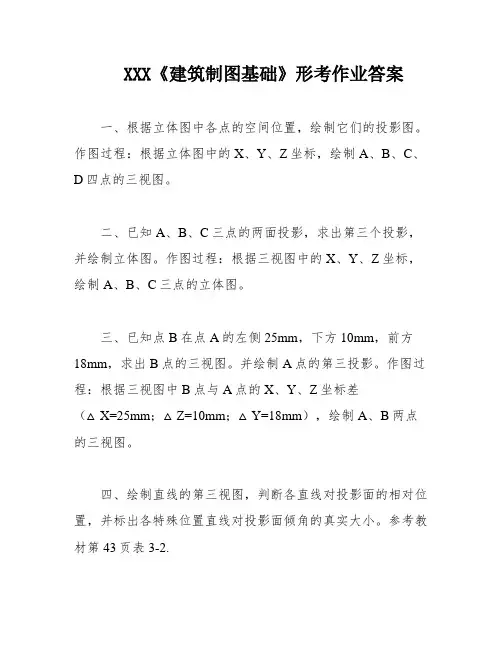

XXX《建筑制图基础》形考作业答案一、根据立体图中各点的空间位置，绘制它们的投影图。

作图过程：根据立体图中的X、Y、Z坐标，绘制A、B、C、D四点的三视图。

二、已知A、B、C三点的两面投影，求出第三个投影，并绘制立体图。

作图过程：根据三视图中的X、Y、Z坐标，绘制A、B、C三点的立体图。

三、已知点B在点A的左侧25mm，下方10mm，前方18mm，求出B点的三视图。

并绘制A点的第三投影。

作图过程：根据三视图中B点与A点的X、Y、Z坐标差（△X=25mm；△Z=10mm；△Y=18mm），绘制A、B两点的三视图。

四、绘制直线的第三视图，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。

参考教材第43页表3-2.五、绘制平面的第三视图，判断各平面对投影面的相对位置，并标出各特殊位置平面对投影面倾角的真实大小。

参考教材第58页表3-4.六、在三角形ABC内取一点D，使其距H面12mm，距V面20mm。

七、在三角形ABC内绘制一条距离V面15mm的正平线。

八、完成五边形的正面投影（已知AB为侧平线）。

作图方法：使用辅助线法解题。

九、在AB线段上取一点C，使得AC︰CD=2︰3.十、已知C点在AB线段上，求C点的水平投影（使用两种方法）。

十一、已知M、N两点在ABC平面上，求它们的第二投影。

十二、已知AB、CD两直线相交于K点，求AB直线的正面投影。

十三、已知AB线段的正面投影和对V面的倾角β=30°，补全其水平投影。

十四、求点A到直线CD的垂直距离。

十五、求直线AB与P面的交点，并判断直线AB的可见性。

十六、求直线MN与ABC平面的交点，并判断直线MN 的可见性。

一、求六棱柱表面A点、B点的三面投影。

二、求下列曲面立体的第三面投影及其表面上各已知点和直线的三面投影。

三、完成被切割的平面立体的三面投影。

四、完成被切割的曲面立体的三面投影。

五、已知四坡屋面的倾角α=30及檐口线的H投影，求屋面交线的H投影和屋面的V投影。

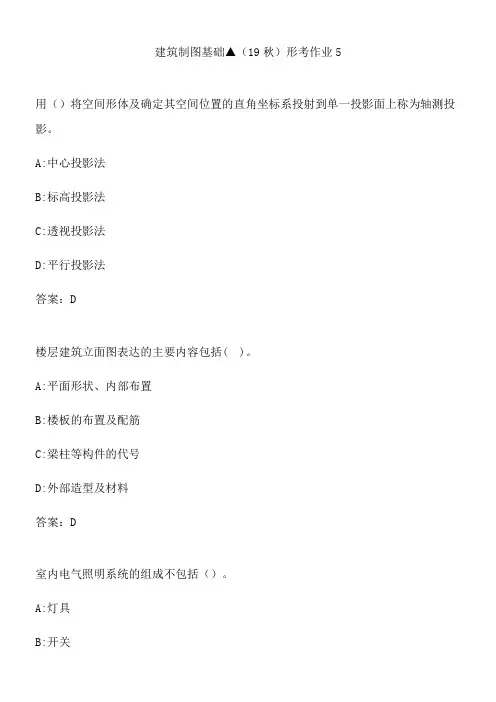

建筑制图基础▲（19秋）形考作业5
用（）将空间形体及确定其空间位置的直角坐标系投射到单一投影面上称为轴测投影。

A:中心投影法
B:标高投影法
C:透视投影法
D:平行投影法
答案：D
楼层建筑立面图表达的主要内容包括( )。

A:平面形状、内部布置
B:楼板的布置及配筋
C:梁柱等构件的代号
D:外部造型及材料
答案：D
室内电气照明系统的组成不包括（）。

A:灯具
B:开关
C:插座
D:电视
答案：D
下列对于建筑立面图的论述，错误的是（）。

A:建筑立面图可按立面图的主次、轴线、朝向来命名
B:立面图一般只画出两端的定位轴线及其编号
C:建筑外立面图的外形轮廓线要用中粗实线来表示
D:室外地坪线用加粗实线表示
答案：C
用一组交汇于一点的投影线所作出的空间形体的投影，称为（）。

A:中心投影
B:平行投影
C:斜投影
D:正投影
答案：A
<p>题面见图片</p><p><img style="WIDTH: 480px; HEIGHT: 217px" height="234" alt="" width="488"。

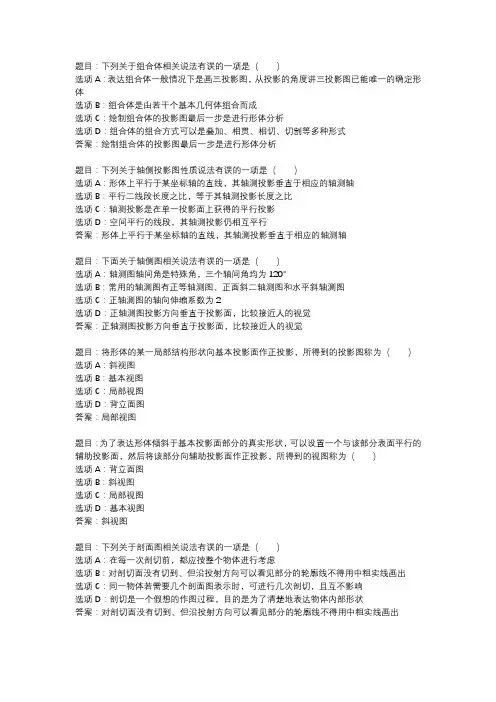

题目：下列关于组合体相关说法有误的一项是（）选项A：表达组合体一般情况下是画三投影图，从投影的角度讲三投影图已能唯一的确定形体选项B：组合体是由若干个基本几何体组合而成选项C：绘制组合体的投影图最后一步是进行形体分析选项D：组合体的组合方式可以是叠加、相贯、相切、切割等多种形式答案：绘制组合体的投影图最后一步是进行形体分析题目：下列关于轴侧投影图性质说法有误的一项是（）选项A：形体上平行于某坐标轴的直线，其轴测投影垂直于相应的轴测轴选项B：平行二线段长度之比，等于其轴测投影长度之比选项C：轴测投影是在单一投影面上获得的平行投影选项D：空间平行的线段，其轴测投影仍相互平行答案：形体上平行于某坐标轴的直线，其轴测投影垂直于相应的轴测轴题目：下面关于轴侧图相关说法有误的一项是（）选项A：轴测图轴间角是特殊角，三个轴间角均为120°选项B：常用的轴测图有正等轴测图、正面斜二轴测图和水平斜轴测图选项C：正轴测图的轴向伸缩系数为2选项D：正轴测图投影方向垂直于投影面，比较接近人的视觉答案：正轴测图投影方向垂直于投影面，比较接近人的视觉题目：将形体的某一局部结构形状向基本投影面作正投影，所得到的投影图称为（）选项A：斜视图选项B：基本视图选项C：局部视图选项D：背立面图答案：局部视图题目：为了表达形体倾斜于基本投影面部分的真实形状，可以设置一个与该部分表面平行的辅助投影面，然后将该部分向辅助投影面作正投影，所得到的视图称为（）选项A：背立面图选项B：斜视图选项C：局部视图选项D：基本视图答案：斜视图题目：下列关于剖面图相关说法有误的一项是（）选项A：在每一次剖切前，都应按整个物体进行考虑选项B：对剖切面没有切到、但沿投射方向可以看见部分的轮廓线不得用中粗实线画出选项C：同一物体若需要几个剖面图表示时，可进行几次剖切，且互不影响选项D：剖切是一个假想的作图过程，目的是为了清楚地表达物体内部形状答案：对剖切面没有切到、但沿投射方向可以看见部分的轮廓线不得用中粗实线画出题目：假想用剖切平面将物体切断，仅画出该剖切面与物体接触部分的图形，并在该图形内画上相应的材料图例，这样的图形称为（）选项A：背立面图选项B：斜视图选项C：基本视图选项D：局部视图答案：基本视图题目：3．点的正面投影和侧面投影的连线垂直于（）。

《建筑制图基础》作业1一、根据立体图中各点的空间位置，画出它们的投影图。

(作图过程：从立体图中1:1量出X、Y、Z坐标，画出A、B、C、D四点的三投影图。

)二、已知A、B、C三点的两面投影，试求出第三投影，并作出立体图。

(作图过程：从三投影图中1:1量出X、Y、Z坐标，画出A、B、C三点的立体图。

)三、已知点B在点A的左方25mm，下方10mm，前方18mm，求出B 点的三面投影。

并完成A点的第三投影。

作图过程：从三投影图中1:1量出B 点与A点的X、Y、Z坐标差(△X=25mm；△Z=10mm；△Y=18mm)，画出A、B两点的三面投影图。

四、画出直线的第三投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。

答：见教材第43页表3-2。

五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特殊位置平面对投影面倾角的真实大小。

答：见教材第58页表3-4。

六、在三角形ABC内取一点D，使其距H面12mm，距V面20mm。

答：七、在三角形ABC内作一距V面15mm的正平线。

答：八、完成五边形的正面投影（已知AB为侧平线）答：(作图方法：在平面内作辅助线法解题)九、在AB线段上取一点C，使得AC︰CD=2︰3十、已知C点在AB线段上，求C点的水平投影(用两种方法)。

十一、已知M、N两点在ABC平面上，补求它们的第二投影。

十二、已知AB、CD两直线相交于K点，求AB直线的正面投影。

十三、已知AB线段的正面投影和对V面的倾角β=30°，补全其水平投影。

十四、求点A到直线CD的垂直距离。

十五、求直线AB与P面的交点，并判别直线AB的可见性。

十六、求直线MN与ABC平面的交点，并判别直线MN的可见性。

《建筑制图基础》作业2一、求下列立体的第三面投影及表面上各已知点和直线的三面投影。

(1)求六棱柱表面A点、B点的三投影。

（2）二、求下列曲面立体的第三面投影及其表面上各已知点和直线的三面投影。

建筑制图第五章自测
题目1
正确
获得1.00分中的1.00分
标记题目
题干
下列关于组合体相关说法有误的一项是（）
选择一项：
A. 表达组合体一般情况下是画三投影图，从投影的角度讲三投影图已能
唯一的确定形体
B. 绘制组合体的投影图最后一步是进行形体分析
C. 组合体是由若干个基本几何体组合而成
D. 组合体的组合方式可以是叠加、相贯、相切、切割等多种形式
反馈
你的回答正确
正确答案是：绘制组合体的投影图最后一步是进行形体分析
题目2
正确
获得1.00分中的1.00分
标记题目
题干
为能正确、迅速、清晰地画出组合体的三面投影图，首先应（）
选择一项：
A. 进行投影分析，确定投影方案
B. 进行形体分析
C. 逐个画出各组成部分的投影
D. 检查所画的投影图是否正确
反馈
你的回答正确
正确答案是：进行形体分析
题目3
正确
获得1.00分中的1.00分
标记题目
题干
读图的基本方法可概括为两类，分别为（）选择一项：
C. 形体分析和线面分析
反馈
你的回答正确
正确答案是：形体分析和线面分析。

《建筑制图基础》作业1一、根据立体图中各点的空间位置，画出它们的投影图。

(作图过程：从立体图中1:1量出X、Y、Z坐标，画出A、B、C、D四点的三投影图。

)二、已知A、B、C三点的两面投影，试求出第三投影，并作出立体图。

(作图过程：从三投影图中1:1量出X、Y、Z坐标，画出A、B、C三点的立体图。

)三、已知点B在点A的左方25mm，下方10mm，前方18mm，求出B 点的三面投影。

并完成A点的第三投影。

作图过程：从三投影图中1:1量出B 点与A点的X、Y、Z坐标差(△X=25mm；△Z=10mm；△Y=18mm)，画出A、B两点的三面投影图。

四、画出直线的第三投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。

答：见教材第43页表3-2。

五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特殊位置平面对投影面倾角的真实大小。

答：见教材第58页表3-4。

六、在三角形ABC内取一点D，使其距H面12mm，距V面20mm。

答：七、在三角形ABC内作一距V面15mm的正平线。

答：八、完成五边形的正面投影（已知AB为侧平线）答：(作图方法：在平面内作辅助线法解题)九、在AB线段上取一点C，使得AC︰CD=2︰3十、已知C点在AB线段上，求C点的水平投影(用两种方法)。

十一、已知M、N两点在ABC平面上，补求它们的第二投影。

十二、已知AB、CD两直线相交于K点，求AB直线的正面投影。

十三、已知AB线段的正面投影和对V面的倾角β=30°，补全其水平投影。

十四、求点A到直线CD的垂直距离。

十五、求直线AB与P面的交点，并判别直线AB的可见性。

十六、求直线MN与ABC平面的交点，并判别直线MN的可见性。

《建筑制图基础》作业2一、求下列立体的第三面投影及表面上各已知点和直线的三面投影。

(1)求六棱柱表面A点、B点的三投影。

（2）二、求下列曲面立体的第三面投影及其表面上各已知点和直线的三面投影。
