1.目的规范仪器操作，正确使用和维护仪器，确保测定的结果的准确性。
2.适用范围本作业指导书适用于赛默飞气相色谱-质谱仪ISQ7000的使用操作。
3.职责3.1使用人员：按照本作业指导书，正确对仪器使用、维护，做使用登记。
3.2保管人员：负责对仪器进行定期维护、保养。
3.3设备管理员：负责仪器综合管理。
4.操作规程4.1.操作前的准备及检查工作4.1.1检察钢瓶的压力是否正常4.1.2检察色谱分析室窗户是否关严，保证室内温度大致在15~25℃4.1.3在色谱开机的过程直至检测器点火的过程中，要求色谱操作人员观察色谱运行情况，不能离开以防发生意外情况4.2操作规程4.2.1打开载气阀，调节载气压力到0.6Mpa，打开稳压电源，打开气相质谱仪主机，打开电脑并点击打开工作站，如需使用FID检测器则打开氢气发生器和空气发生器。
4.2.2参数设置及检测器点火打开色谱仪主机主界面,设置进样口、检测器色谱柱温度。
待仪器温度稳定以后，进行质谱仪的检漏和离子源的检查。
4.2.3 编辑方法①点击Create菜单，选择Instrument Method，进入创建仪器方法向导，设定运行时间“Run Time”，一般建议输入 1 min 后点击“Next”；②选择自动进样还是手动进样；③编辑自动进样器参数：a．编辑 AI/AS1310 取样参数，设定后点击 Next。
b．编辑 AI/AS1310 洗针参数，设定后点击 Next。
④勾选仪器使用的进样口和检测器。
⑤编辑进样口载气模式：选择进样口载气模式，如果选择恒流“Constant flow”，需输入载气流速，设定后点击Next。
⑥编辑进样口参数：对Trace 1300/1310气相色谱，其进样口的运行温度通常在200～400°C。
共有三种类型的进样模式：a不分流进样Splitless在该种进样模式下，目标物几乎全部被转移至分析色谱柱中。
在不分流进样模式下，可以设置某个时间参数以便停止隔垫吹扫，最终减少因隔垫吹扫阀打开而造成的目标物的损失。

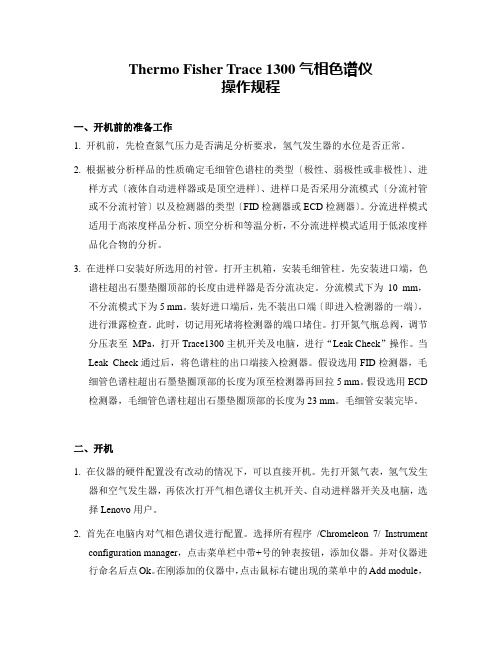

Thermo Fisher Trace 1300气相色谱仪操作规程一、开机前的准备工作1. 开机前，先检查氮气压力是否满足分析要求，氢气发生器的水位是否正常。
2. 根据被分析样品的性质确定毛细管色谱柱的类型〔极性、弱极性或非极性〕、进样方式〔液体自动进样器或是顶空进样〕、进样口是否采用分流模式〔分流衬管或不分流衬管〕以及检测器的类型〔FID检测器或ECD检测器〕。
分流进样模式适用于高浓度样品分析、顶空分析和等温分析，不分流进样模式适用于低浓度样品化合物的分析。
3. 在进样口安装好所选用的衬管。
打开主机箱，安装毛细管柱。
先安装进口端，色谱柱超出石墨垫圈顶部的长度由进样器是否分流决定。
分流模式下为10 mm，不分流模式下为5 mm。
装好进口端后，先不装出口端〔即进入检测器的一端〕，进行泄露检查。
此时，切记用死堵将检测器的端口堵住。
打开氮气瓶总阀，调节分压表至MPa，打开Trace1300主机开关及电脑，进行“Leak Check”操作。
当Leak Check通过后，将色谱柱的出口端接入检测器。
假设选用FID检测器，毛细管色谱柱超出石墨垫圈顶部的长度为顶至检测器再回拉5 mm。
假设选用ECD 检测器，毛细管色谱柱超出石墨垫圈顶部的长度为23 mm。
毛细管安装完毕。
二、开机1. 在仪器的硬件配置没有改动的情况下，可以直接开机。
先打开氮气表，氢气发生器和空气发生器，再依次打开气相色谱仪主机开关、自动进样器开关及电脑，选择Lenovo用户。
2. 首先在电脑内对气相色谱仪进行配置。
选择所有程序/Chromeleon 7/ Instrumentconfiguration manager，点击菜单栏中带+号的钟表按钮，添加仪器。
并对仪器进行命名后点Ok。
在刚添加的仪器中，点击鼠标右键出现的菜单中的Add module，添加模块找到相应仪器：如Thermofisher的GC1300系列，点Ok添加完成。
仪器配置结束，关闭页面前保存配置并命名。
trace1600气相色谱仪技术指标
TRACETM 1600系列气相色谱仪的技术指标包括以下部分:
1.加热速度和冷却时间: TRACE 1600系列气相色谱仪具有极高的加热速度和快速的冷却时间。
例如，从450°C降至50°C所需时间少于4分钟。
2.温度范围:该系列气相色谱仪的温度范围为环境温度+3°C至450°C，同时提供低于环境温度运行的低温选件。
3.进样口和检测器: TRACE 1600系列气相色谱仪通常具有SSL、PTV、SSL-BKF、PTV-/BKF、COC、GSV等进样口类型，以及FID、TCD、ECD、NPD、FPD等检测器类型。
最多可以支持2个进样口和检测器。
4.尺寸和重量: TRACE 1600系列气相色谱仪的尺寸(长x宽x高)通常为45x 44 x 67 cm (17.7 x 17.3x 26.4in) ，量因型号而异。
5.电压: TRACE 1600系列气相色谱仪通常使用230 V或120 V电压。
6.安全标准: TRACE 1600系列气相色谱仪符合机械指令2006/42/EC和低压指令2006/95/EC的安全标准，以及符合电磁兼容性(EMC) 和射频干扰(RFI) 的规定。
7.其他特性: TRACE 1600系列气相色谱仪还具有iConnect进样[和检测器模块的离线维护功能、可互换的iConnect进样C和检测器模块以优化实验室中GC仪器的使用、耗材使用提醒以避免意外停机等功能。
以上信息仅供参考，具体技术指标请参考产品说明书或联系相关厂家获得更准确的信息。
制表：审核：批准：。
TRACE1300气相色谱仪操作规程一、实验前准备1.检查实验室空气的纯度，确保实验室空气不含大量的杂质。
2.清洁工作台和操作台面，确保无杂质和污染。
3.检查色谱柱是否适合使用，如有需要更换，确保新旧色谱柱参数一致。
4.检查色谱仪主机是否正常运行，如果发现异常，需要维修后再进行操作。
5.准备好所需的标准品和溶剂。
二、开机与初始化1.将色谱仪主机接通电源，打开主机电源开关。
2.启动色谱仪软件，登录系统。
3.点击“主控”按钮，进入主控页面，检查通道盒、样品测量仪和气相色谱柱的状态是否正常。
4.在主控页面中，点击“初始化”按钮，进行色谱仪的初始化操作。
三、样品准备与进样1.根据实验要求，准备好样品，并将样品转移到适当的样品瓶中。
2.调配好所需的样品溶剂，并使用滤膜过滤，以去除悬浮物和杂质。
3.打开进样口盖，将样品瓶插入样品架中，连接好进样器。
4.在软件操作界面上选择好进样模式和进样参数。
5.点击“进样”按钮，进行进样操作。
四、柱温控制1.在软件操作界面上选择合适的柱温控制模式。
2.调节柱温控制仪上的温度设定值，将其设定为所需的温度。
3.稳定后，检查柱温是否达到设定值，如未达到，再次调节。
五、进样及分析条件设置1.在操作界面上选择所需的分析方法和参数。
2.设定所需的流动相速度、流量和比例等。
3.设定离子化器、检测器和排气系统等的参数。
4.点击“运行”按钮开始进样和分析。
六、数据处理与分析1.在软件操作界面上选择所需的数据处理方法。
2.进行谱图的峰识别、定量计算和定性分析等。
3.处理完成后，保存数据至所需的文件夹。
七、关闭与清洁1.关闭分析程序，点击“停止”按钮。
2.清理进样盖板和样品架。
3.关闭色谱柱炉的电源，等待其冷却。
4.关闭色谱仪主机的电源开关。
5.清洁工作台和操作台面，确保无杂质和污染。
6.清洁色谱柱、进样器和进样口，以保证下次使用。
八、记录和报告1.记录实验过程中的操作步骤和观察结果。
2.汇总所得的数据，进行统计和分析。
TRACE1300气相色谱仪操作规程完整一、实验室安全注意事项：1.实验人员需穿戴实验服、实验手套，并戴上防护眼镜。
2.操作前需确认实验室通风良好，确保气相色谱仪使用区域无明火等危险环境。
3.在操作过程中禁止吸烟、饮食等行为，禁止将有毒有害的化学品接触到肌肤或食入。
二、仪器准备：1.打开气相色谱仪的电源，并将气相色谱仪与氦气瓶连接好。
2.打开色谱仪的进样室盖，取出进样器并检查其是否干净、完好。
3.确认色谱仪内部的色谱柱安装完好，并检查色谱柱的有效期。
4.在进样室的固定座位上放置一个不含样品的进样瓶作为空白对照。
5.打开色谱仪的电脑软件，将色谱仪与电脑连接好，并确认软件与仪器的通讯正常。
三、样品进样准备：1.取所需样品，按照实验要求将其制备成合适浓度的溶液。
2.用滤膜过滤样品溶液，以去除其中的固体颗粒或杂质。
3.利用移液器将样品溶液输入进样瓶，并注意不产生气泡。
四、进样操作：1.打开气相色谱仪的进样室盖，将进样器放入固定座位中并关闭室盖。
2.打开进样室的电源开关，等待进样室的温度稳定到设定温度。
3.在电脑软件上设置好进样参数，包括进样体积、进样速度等。
4.将进样瓶插入进样器，并通过软件设置进行样品注射。
5.进样完成后，关闭进样室的电源开关，并将进样瓶取出。
五、仪器运行：1.在电脑软件中设置好色谱条件，包括流速、柱温等参数。
2.打开气相色谱仪的流动气体开关，调节氦气的流速到合适的范围。
3.打开色谱仪的检测器，调节检测器的灵敏度和增益。
4.在电脑软件上开始记录数据，同时观察实验中的色谱峰图。
5.实验结束后，关闭流动气体和检测器，保存实验数据。
六、事故处理：1.在实验中如发生仪器故障，及时报告实验室负责人，并进行必要的维修处理。
2.如发生意外事故，如泄露、爆炸等，立即停止实验并迅速疏散实验室人员。
3.如发生人员受伤，立即进行紧急处理，并通知相关医疗人员前来救助。
七、实验记录与结果分析：1.实验完成后，将电脑软件上的数据保存至指定文件夹中，并及时备份。
Trace 1300 气相色谱仪操作步骤1.开机前工作：首先检查气体发生器的水位（在“下限”界限处则立即加水）；再检查进样区的洗瓶溶液量（不够半瓶则要补加溶液）；再将氮气发生器电源打开，开氮气阀，再推下面的第二个阀排气至少半个小时，排气结束后一定要记得拉回阀门；2.再开电脑，开GC总开关；3.建保存数据文件夹：首先在D盘中建自己的保存数据文件夹，再在程序序列里建自己的序列文件夹；4.打开电脑桌面的变色龙软件，在主页面上点击链接，将GC与计算机形成连接模式；5.点击FID检测器，将FID检测器温度设定280℃左右，待温度达到后点击flameon进行点火操作，点火正常时FID基线值在20PA左右，若小于1PA，则点火未成功，需要重新点火。
6.建立自己的测试方法：点击Create—Method Progress --….7.建立自己的序列（即进样序列）：点击Create—Sequene…8.将自动进样的接口链接上，检查进样口的位置是否正确（检查进样器的进样口盖子位置是否缺口对缺口）；自动进样器通电后不要用手拨动进样器（避免自动进样位置偏移）；自动进样器使用一段时间后要把进样针手动取下来用丙酮洗针。
9.样品准备：样品不要有沉淀，制完样后（样品颜色应是近于无色液，制样所用的溶剂必须是易挥发的，如丙酮、正己烷等）用微孔滤膜过滤，样品最好不含水，含水的样品只能用强极性的色谱柱测。
10.点击Start开始测样；11.关机步骤：测样完成后，在FID界面上点击Flame开关，关掉FID火焰，关掉FID和进样口的加热区域，温度达到100℃以下再断开GC与计算机的链接开关，关GC总开关，拔掉自动进样器电源线；12.关氮气流量阀，关氮气发生器电源，再用布盖好防灰，切记检测器区域一定要盖好。
TRACE1300气象色谱操作规程一，仪器设备：1.1仪器组成a、TRACE 1300 GCb、氮气瓶c、JM-3型空气发生器d、JM-3型氢气发生器e、AI 1310自动进样器1.2 TRACE1300机身基本构造a、仪器正面b、仪器背面：c、仪器部二，仪器基本操作：2.1色谱柱安装：a、进口端安装顺序：带上橡胶手套，取出红色垫片、螺帽、墨垫依次套入毛细管，毛细管插入进样端（分流进样留出10mm，不分流进样留出5mm），拧紧螺丝；b、出口端（接入检测器），烧杯中倒入少量丙酮，将出口端插入丙酮，检测是否有载气流出（有气泡出来说明载气通过），然后将螺帽、墨垫依次传入毛细管柱，用丙酮润湿的滤纸将毛细管柱前端擦拭干净，将毛细管柱接入检测器至顶，拧上螺丝（不可拧紧），将柱子抽回约2mm，拧紧螺丝。
注意：如果是新色谱柱，可只接进口端，出口端先不接入检测器，已老化色谱柱，待老化完成后柱温箱温度降下来后再行接入。
2.2开机：a、打开电脑，打开载气（氮气），保证载气压力在13.5Mpa，分压在0.5-0.6Mpa，打开主机电源（power），依次打开氢气、空气发生器开关。
b、在电脑主界面上，找到右下角的chromeleon服务管理器，在chromeleon服务管理器未打“ⅹ”的前提下才能保证仪器启动。
c、双击桌面上的“Chromeleon 7”变色龙图标，进入Chromeleom console界面在该界面下依次有“Thermo Scientific GC Home ”、“Sample ”、“Front-Inlet ”、“Oven ”、“Channel-1”、“审计（I ）”、“队列（Q ）”；根据要求依次在各界面下设置相关参数。
d 、在“Thermo Scientific GC Home ”下分别有:五个模块，将实验所用参数分别在各项下进行设置。
仪器出现各种故障后，会发生“嘀嘀嘀”的报警声，此时打开 ，查看“错误”信息，找到故障点。
TRACE 1300 Series气相色谱操作流程
开机步骤：
1、连接好所有管路（N
2、H2、AIR），使用ECD检测器时载气需连接脱氧管；连接好所有通讯线路。
2、打开氮气，减压阀输出压力为0.5MPa左右。
3、仪器开机，打开色谱软件，检查工作站通讯，检查输入压
力在40Psi左右即可。
4、调节载气流量，分别设置柱箱、进样器、检测器所需要的
温度。
（流量与温度都可参考具体样品的标准分析方法，且
FID检测器温度设置应大于110℃）。
5、FID检测器：打开氢气和空气发生器，待气体流量与纯度都
比较稳定后（20min ）左右，待检测器温度、噪声、基线
稳定后，按点火键（点火后基线有上下波动且FID出口有
水汽则说明点火成功，否则需要重新点火直至点火成功）。
点火完毕后，带极限平稳后，即可进样分析。
关机步骤：
1、退出柱箱、汽化室、检测器加温状态；将柱箱温度降到60℃
以下。
2、退出色谱工作站软件和反控软件，关闭计算机。
3、关闭仪器主机电源。
4、关闭电源插座，切断总电源。
5、关闭载气，及各气瓶阀门。
