注塑机电液伺服系统介绍首先，注塑机电液伺服系统的核心部件是电液伺服阀。
电液伺服阀是一种能够精确控制液压流量和压力的装置，可以根据注塑机的工作需求精确调整液压系统的工作参数。
通过控制电液伺服阀的开启和关闭，可以实现注塑机对模具的开合和产品的注射。
其次，注塑机电液伺服系统采用了闭环控制的方式。
在注塑过程中，系统会实时监测注塑过程中的温度、压力、位移等参数，并通过反馈信号将这些参数传递给控制器。
控制器会根据这些反馈信号对电液伺服阀进行控制，从而精确地调整液压系统的工作参数，实现注塑过程中的自动化控制。
注塑机电液伺服系统具有较高的控制精度和灵活性。
传统的注塑机通常采用油压比例控制系统，但由于液压流量和压力难以精确调节，不能满足高精度注塑的需求。
而电液伺服系统采用了电液伺服阀控制液压流量和压力，具有更高的控制精度，能够满足复杂模具和高精度产品的注塑需求。
另外，注塑机电液伺服系统还具有快速响应和能耗低的优点。
电液伺服阀的响应速度快，可以在极短的时间内对液压系统的工作参数进行调整，实现更快的注塑速度和更精确的注塑过程控制。
另外，电液伺服系统采用了先进的能量回收技术，在注塑过程中能够将部分能量回收利用，减少能源消耗。
此外，注塑机电液伺服系统还具有自诊断和故障检测功能。
系统可以实时监控注塑过程中的各种参数，并且能够通过自主诊断和故障检测功能判断液压系统是否出现故障，并提供相应的报警和保护措施，保证操作人员的安全和设备的正常运行。
总之，注塑机电液伺服系统是一个高度自动化、精确控制的系统，通过电液伺服阀控制液压流量和压力，实现对注塑机的精确控制。
该系统具有控制精度高、灵活性强、响应速度快、能耗低、自诊断和故障检测等优点，能够满足高精度注塑的需求，提高注塑过程的效率和质量。
电液伺服系统电液伺服系统是一种将电气信号转换为液压能量的控制系统。
它通过控制液压阀的开启和关闭来调节液压执行器的工作状态，从而实现对机械装置的精确控制。
本文档将详细介绍电液伺服系统的结构、工作原理、常见问题及解决方案等内容。
一、系统结构1.1 主机部分主机部分是电液伺服系统的核心组成部分，包括电液转换器、伺服阀、传感器等。
其中，电液转换器将电信号转换为液压能量，伺服阀通过控制液压流量来控制液压执行器的运动，传感器用于监测执行器的位置和速度。
1.2 液压执行器液压执行器是电液伺服系统中的重要组成部分，主要包括液压缸和液压马达两种。
液压缸可将液压能量转换为机械能，实现直线运动；液压马达则可将液压能量转换为机械能，实现旋转运动。
1.3 控制部分控制部分由控制器和信号处理器组成，用于接收、处理和传输控制信号。
控制器可根据输入信号的变化调节伺服阀的开启度，从而实现对电液伺服系统的精确控制。
二、工作原理2.1 系统工作流程电液伺服系统的工作流程一般包括输入信号采样、信号处理、控制指令、伺服阀控制和液压执行器动作等步骤。
具体流程如下：（1）输入信号采样：传感器将液压执行器的位置和速度等信息转换为电信号，并传输给信号处理器。
（2）信号处理：信号处理器对输入信号进行滤波、放大等处理，将其转换为控制系统可识别的信号。
（3）控制指令：控制器根据输入信号的变化相应的控制指令。
（4）伺服阀控制：控制器根据控制指令调节伺服阀的开启度，控制液压系统的流量大小。
（5）液压执行器动作：伺服阀的控制信号作用于液压执行器，使其按照要求的位置和速度进行运动。
2.2 系统控制策略电液伺服系统可采用位置控制、速度控制和力控制等不同的控制策略。
其中，位置控制可实现对执行器位置的精确控制；速度控制可实现对执行器速度的精确控制；力控制可实现对执行器施加的力或扭矩的精确控制。
三、常见问题及解决方案3.1 液压系统压力不稳定可能原因：（1）供油系统压力不稳定。
风力发电机组电液伺服系统简介一、概述：风力发电机组的液压伺服系统，主要用于变浆距风力发电机组的变浆控制装置、安全浆距控制装置、偏航驱动和制动装置、停机制动装置提供液压驱动力及控制，实现风力发电机组的转速控制、功率控制，同时也制控机械刹车机构。
根据自然风速、风向，液压伺服系统自动调节发电机组在稳定的电压和频率下运行发电，并对恶劣气候实施自动安全保护。
二、风力发电机组电液伺服液压系统特点：1、可实现大范围的无级调速（调速范围达2000：1），即能在很宽的范围内很容易地调节力与转矩；2、控制性能好，对力、速度、位置等指标能以很高的响应速度精确地进行控制。
很容易实现机器的自动化，不仅可实现更高程度的自动控制过程，而且可以实现遥控。
3、体积小、重量轻、运动惯性小、反应速度快，动作可靠，操作性能好。
4、可自动实现过载保护。
一般采用矿物油作为工作介质，相对运动面可自行润滑，使用寿命长。
5、可以方便地根据需要使用液压标准元件、灵活地构成实现任意复杂功能的系统。
6、采用高性能比例伺服阀，提高抗污染能力。
三、电液伺服系统的基本组成1、动力元件动力元件的作用是将原动机的机械能转换成液体（主要是油）的压力能，是指液压系统中的油泵，向整个液压系统提供压力油。
液压泵的常见结构形式有齿轮泵、叶片泵和柱塞泵。
2、控制元件控制元件(即各种液压阀)其作用是在液压系统中控制和调节液体的压力、流量和方向，以满足执行元件对力、速度和运动方向的要求。
该电液伺服系统的主要元件为带位置反馈的高性能比例伺服阀。
3、执行元件执行元件是把系统的液体压力能转换为机械能的装置，驱动外负载做功。
旋转运动用液压马达，直线运动用液压缸，摆动用液压摆动马达。
油缸、马达有位置传感器与控制阀构成反馈控制。
4、辅助元件辅助元件是传递压力能和液体本身调整所必需的液压辅件，其作用是储油、保压、滤油、检测等，并把液压系统的各元件按要求连接起来，构成一个完整的液压系统。
辅助元件包括油箱、蓄能器、滤油器、传感器、油管及管接头、密封圈、压力表、油位计、油温计等。

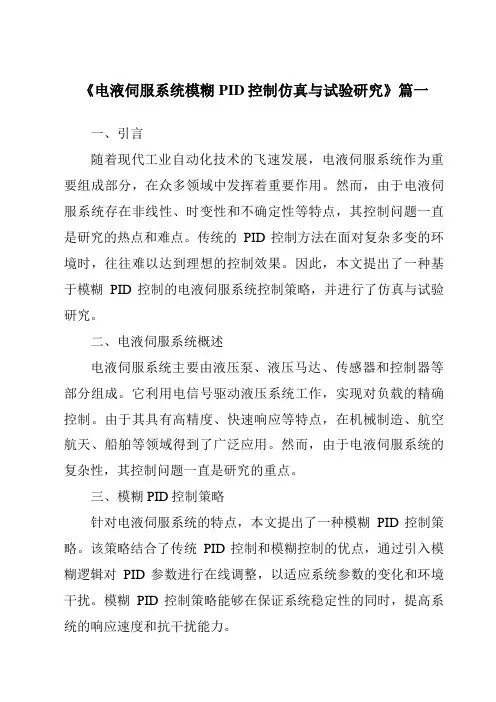

《电液伺服系统模糊PID控制仿真与试验研究》篇一一、引言随着现代工业自动化技术的飞速发展，电液伺服系统作为重要组成部分，在众多领域中发挥着重要作用。
然而，由于电液伺服系统存在非线性、时变性和不确定性等特点，其控制问题一直是研究的热点和难点。
传统的PID控制方法在面对复杂多变的环境时，往往难以达到理想的控制效果。
因此，本文提出了一种基于模糊PID控制的电液伺服系统控制策略，并进行了仿真与试验研究。
二、电液伺服系统概述电液伺服系统主要由液压泵、液压马达、传感器和控制器等部分组成。
它利用电信号驱动液压系统工作，实现对负载的精确控制。
由于其具有高精度、快速响应等特点，在机械制造、航空航天、船舶等领域得到了广泛应用。
然而，由于电液伺服系统的复杂性，其控制问题一直是研究的重点。
三、模糊PID控制策略针对电液伺服系统的特点，本文提出了一种模糊PID控制策略。
该策略结合了传统PID控制和模糊控制的优点，通过引入模糊逻辑对PID参数进行在线调整，以适应系统参数的变化和环境干扰。
模糊PID控制策略能够在保证系统稳定性的同时，提高系统的响应速度和抗干扰能力。
四、仿真研究为了验证模糊PID控制策略的有效性，本文进行了仿真研究。
首先，建立了电液伺服系统的数学模型和仿真模型。
然后，分别采用传统PID控制和模糊PID控制对模型进行仿真实验。
通过对比两种控制策略的响应速度、稳态精度和抗干扰能力等指标，发现模糊PID控制在电液伺服系统中具有更好的性能。
五、试验研究为了进一步验证模糊PID控制策略的实用性，本文进行了试验研究。
在试验过程中，首先搭建了电液伺服系统的试验平台，然后分别采用传统PID控制和模糊PID控制对实际系统进行控制。
通过对比两种控制策略的试验结果，发现模糊PID控制在电液伺服系统中具有更高的稳态精度和更快的响应速度。
此外，在面对环境干扰时，模糊PID控制也表现出更强的抗干扰能力。
六、结论本文通过对电液伺服系统的模糊PID控制进行仿真与试验研究，验证了该策略的有效性。

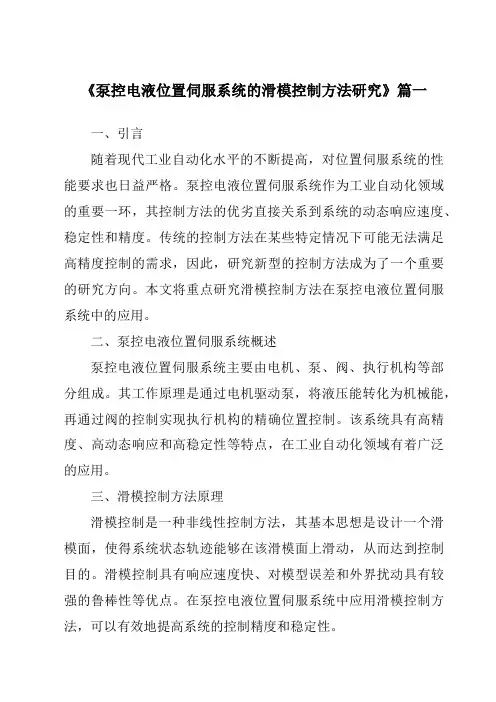

《泵控电液位置伺服系统的滑模控制方法研究》篇一一、引言随着现代工业自动化水平的不断提高，对位置伺服系统的性能要求也日益严格。
泵控电液位置伺服系统作为工业自动化领域的重要一环，其控制方法的优劣直接关系到系统的动态响应速度、稳定性和精度。
传统的控制方法在某些特定情况下可能无法满足高精度控制的需求，因此，研究新型的控制方法成为了一个重要的研究方向。
本文将重点研究滑模控制方法在泵控电液位置伺服系统中的应用。
二、泵控电液位置伺服系统概述泵控电液位置伺服系统主要由电机、泵、阀、执行机构等部分组成。
其工作原理是通过电机驱动泵，将液压能转化为机械能，再通过阀的控制实现执行机构的精确位置控制。
该系统具有高精度、高动态响应和高稳定性等特点，在工业自动化领域有着广泛的应用。
三、滑模控制方法原理滑模控制是一种非线性控制方法，其基本思想是设计一个滑模面，使得系统状态轨迹能够在该滑模面上滑动，从而达到控制目的。
滑模控制具有响应速度快、对模型误差和外界扰动具有较强的鲁棒性等优点。
在泵控电液位置伺服系统中应用滑模控制方法，可以有效地提高系统的控制精度和稳定性。
四、滑模控制在泵控电液位置伺服系统中的应用1. 滑模面设计：根据泵控电液位置伺服系统的特点，设计合适的滑模面。
该滑模面应能够反映系统的动态特性和稳态特性，使得系统状态轨迹能够在该滑模面上平滑地滑动。
2. 控制器设计：根据滑模面的设计，构建相应的控制器。
控制器应能够根据系统当前状态和目标位置，计算出合适的控制量，使得系统状态轨迹能够快速、准确地到达目标位置。
3. 稳定性分析：对控制系统进行稳定性分析，确保系统在受到模型误差和外界扰动时仍能保持稳定。
4. 实验验证：通过实验验证滑模控制在泵控电液位置伺服系统中的有效性。
将滑模控制方法与传统的控制方法进行对比，分析其在动态响应速度、稳定性和精度等方面的性能。
五、实验结果与分析通过实验验证，本文提出的滑模控制在泵控电液位置伺服系统中取得了良好的效果。
电液伺服系统在数控机床中的应用伺服系统是一种通过感应和响应外部信号来调整输出的自动控制系统。
电液伺服系统是一种使用电力和液压传动技术的伺服系统，被广泛应用于数控机床中。
本文将探讨电液伺服系统在数控机床中的应用，并介绍其优势和发展趋势。
一、电液伺服系统的工作原理电液伺服系统主要由电液伺服阀、液压伺服缸、传感器、执行器和控制器等组成。
其工作原理是：控制器通过传感器获得外部输入信号，然后将信号传递给电液伺服阀。
电液伺服阀根据接收到的信号来控制油路的开闭，调节液压伺服缸的运动。
液压伺服缸将运动转化为力或位移输出，从而实现对机械装置的精确控制。
二、1. 位置控制：电液伺服系统通过精确的位置控制能够实现数控机床的高精度加工。
通过传感器获得工作台或刀具的位置信号，控制器根据设定值对电液伺服阀进行控制，使得机械装置按照预定的路径和速度进行准确定位。
2. 速度控制：电液伺服系统能够实现数控机床的平稳加速和减速操作。
控制器根据设定值对电液伺服阀进行控制，调节液压伺服缸的运动速度，从而实现对机械加工的平滑速度控制。
3. 力控制：电液伺服系统能够实现数控机床的精确力控制。
通过传感器获取工作台或刀具的力信号，控制器根据设定值对电液伺服阀进行控制，调节液压伺服缸的输出力，确保机械装置对工件施加恰当的力。
4. 自动化操作：电液伺服系统能够实现数控机床的自动化操作。
通过控制器中预设的程序，可以实现自动切换刀具、自动换夹具、自动调整加工参数等功能，提高了数控机床的生产效率和加工质量。
三、电液伺服系统的优势1. 高精度：电液伺服系统具有响应速度快、位置控制精度高的特点，可以满足数控机床对于精密加工的要求。
2. 高可靠性：电液伺服系统由于采用了液压传动技术，具有承受高负载和冲击的能力，能够适应数控机床长时间、高负荷运行的需求。
3. 高适应性：电液伺服系统能够适应不同的加工需求，通过调整控制器中的参数实现不同的运动模式和控制策略。
4. 易于维护：电液伺服系统的设计相对简单，维修和更换零部件相对容易，能够降低机床维护成本和停机时间。
电液伺服控制系统概述
摘要：电液伺服控制是液压领域的重要分支。
多年来，许多工业部门和技术领域对高响应、高精度、高功率——重量比和大功率液压控制系统的需要不断扩大，促使液压控制技术迅速发展。
特别是控制理论在液压系统中的应用、计算及电子技术与液压技术的结合，使这门技术不论在原件和系统方面、理论与应用方面都日趋完善和成熟，并形成一门学科。
目前液压技术已经在许多部门得到广泛应用，诸如冶金、机械等工业部门及飞机、船舶部门等。
关键词：电液伺服控制液压执行机构
伺服系统又称随机系统或跟踪系统，是一种自动控制系统。
在这种系统中，执行元件能以一定的精度自动地按照输入信号的变化规律动作。
液压伺服系统是以液压为动力的自动控制系统，由液压控制和执行机构所组成。
一、电液控制系统的发展历史
液压控制技术的历史最早可以追溯到公元前240年,一位古埃及人发明的液压伺服机构——水钟。
而液压控制技术的快速发展则是在18世纪欧洲工业革命时期,在此期间,许多非常实用的发明涌现出来,多种液压机械装置特别是液压阀得到开发和利用,使液压技术的影响力大增。
18世纪出现了泵、水压机及水压缸等。
19世纪初液压技术取得了一些重大的进展,其中包括采用油作为工作流体及首次用电来驱动方向控制阀等。
第二次世界大战期间及战后,电液技术的发展加快。
出现了两级电液伺服阀、喷嘴挡板元件以及反馈装置等。
20世纪50～60年代则是电液元件和技术发展的高峰期,电液伺服阀控制技术在军事应用中大显身手,特别是在航空航天上的应用。
这些应用最初包括雷达驱动、制导平台驱动及导弹发射架控制等,后来又扩展到导弹的飞行控制、雷达天线的定位、飞机飞行控制系统的增强稳定性、雷达磁控管腔的动态调节以及飞行器的推力矢量控制等。
电液伺服驱动器也被用于空间运载火箭的导航和控制。
电液控制技术在非军事工业上的应用也越来越多,最主要的是机床工业。
在早些时候,数控机床的工作台定位伺服装置中多采用电液系统(通常是液压伺服马达)来代替人工操作,其次是工
程机械。
在以后的几十年中,电液控制技术的工业应用又进一步扩展到工业机器人控制、塑料加工、地质和矿藏探测、燃气或蒸汽涡轮控制及可移动设备的自动化等领域。
电液比例控制技术及比例阀在20世纪60年代末70年代初出现。
70年代,随着集成电路的问世及其后微处理器的诞生,基于集成电路的控制电子器件和装置广泛应用于电液控制技术领域。
现代飞机上的操纵系统。
如驼机、助力器、人感系统，发动机与电源系统的恒速与恒频调节，火力系统中的雷达与炮塔的跟踪控制等大都采用了电液伺服控制系统。
飞行器的地面模拟设备，包括飞行模拟台、负载模拟器大功率模拟振动台、大功率材料实验加载等大多采用了电液控制，因此电液伺服控制的发展关系到航空与宇航事业的发展，在其他的国防工业中如机器人也大量使用了电液控制系统。
二、电液伺服控制系统的特点和构成
电液伺服控制系统特点:均为闭环系统;输出为位置、速度、力等各种物理量;控制元件为伺服阀(零遮盖、死区极小、滞环小、动态响应高、清洁度要求高)；控制精度高;响应速度快；用于高性能场合。
液压伺服系统是由以下一些基本元件组成；
输入元件——将给定值加于系统的输入端的元件。
该元件可以是机械的、电气的、液压的或者是其它的组合形式。
反馈测量元件——测量系统的输出量并转换成反馈信号的元件。
各种类形的传感器常用作反馈测量元件。
比较元件——将输入信号与反馈信号相比较，得出误差信号的元件。
放大、能量转换元件——将误差信号放大，并将各种形式的信号转换成大功率的液压能量的元件。
电气伺服放大器、电液伺服阀均属于此类元件；
执行元件——将产生调节动作的液压能量加于控制对象上的元件，如液压缸或液压马达。
控制对象——各类生产设备，如机器工作台、刀架等。
构成图如下
三、电液伺服系统的分类与优缺点
(1)分类
1.按输出的物理量分为位置伺服系统、速度伺服系统、力（或压力）伺服系统等。
2.按控制信号分为机液伺服系统、电液伺服系统、气液伺服系统。
3.按控制元件分为阀控系统和泵控系统两大类。
在机械设备中以阀控系统应用较多。
(2)优缺点
电液伺服系统除具有液压传动所固有的一系列优点外，还具有承载能力大、控制精度高、响应速度块、自动化程度高、体积小，重量轻等优点。
但是，液压伺服元件加工精度高，价格较贵；对油液的污染较敏感，可靠性受到影响；在小功率系统中，液压伺服控制不如电子线路控制灵活。
四、液压伺服系统设计
在液压伺服系统中采用液压伺服阀作为输入信号的转换与放大元件。
液压伺服系统能以小功率的电信号输入，控制大功率的液压能（流量与压力）输出，并能获得很高的控制精度和很快的响应速度。
位置控制、速度控制、力控制。
三类液压伺服系统一般的设计步骤如下：
1)明确设计要求：充分了解设计任务提出的工艺、结构及时系统各项性能的要求，并应详细分析负载条件。
2)拟定控制方案，画出系统原理图。
3)静态计算：确定动力元件参数，选择反馈元件及其它电气元件。
4)动态计算：确定系统的传递函数，绘制开环波德图，分析稳定性，计算动态性能指标。
5)校核精度和性能指标，选择校正方式和设计校正元件。
6)选择液压能源及相应的附属元件。
7)完成执行元件及液压能源施工设计。
五、电液伺服控制系统的发展趋势
电液伺服控制已经开始向数字化发展,液压技术同电子技术、控制技术的结合日益紧密,电液元件和系统的性能有了进一步的提高。
电液伺服控制将在电子设备、控制策略、软件和材料方面取得更大的突破,主要包括以下几个方面。
(1)与电子技术、计算机技术融为一体。
随着电子组件系统的集成,相应的电子组件接口和现场总线技术开始应用于电液系统的控制中,从而实现高水平的信息系统,该系统简化了控制环节、易于维护,提高液压系统的可控性能和诊断性能。
(2)更加注重节能增效。
负荷传感系统和变频技术等新技术的应用将使效率大大提高。
(3)新型电液元件和一体化敏感元件将得到广泛研究和应用,如具有耐污染、高精度、高频响的直动型电液控制阀,液压变换器及电子油泵等的研究。
(4)计算机技术将广泛应用于电液控制系统的设计、建模、仿真试验和控制中。
