UML中的用例与类图之间的关联关系UML(Unified Modeling Language)是一种用于软件系统建模的标准化语言,它提供了一套丰富的图形符号和规范,用于描述和设计软件系统的结构和行为。
在UML中,用例图和类图是两个重要的建模工具,它们分别用于描述系统的功能需求和结构设计。
本文将探讨用例图和类图之间的关联关系,以及它们在软件开发过程中的应用。
一、用例图的作用和特点用例图是一种用于描述系统功能需求的图形表示方法。
它通过用例(Use Case)和参与者(Actor)之间的关系来描述系统的功能和行为。
用例图可以帮助开发团队和用户明确系统的功能需求,从而指导软件系统的开发和测试工作。
用例图的特点在于它强调系统与外部参与者之间的交互关系。
一个用例表示系统的一个功能需求,而参与者则表示与系统进行交互的外部实体,如用户、系统管理员等。
用例图通过箭头来表示参与者和用例之间的关系,例如,一个参与者可以执行多个用例,一个用例也可以被多个参与者执行。
二、类图的作用和特点类图是一种用于描述系统结构设计的图形表示方法。
它通过类(Class)、关联(Association)、继承(Inheritance)等元素来描述系统中的对象和它们之间的关系。
类图可以帮助开发团队明确系统的结构和组织,从而指导软件系统的设计和实现工作。
类图的特点在于它强调系统中对象之间的关联关系。
一个类表示系统中的一个对象,而关联则表示对象之间的关系。
类图通过线条和箭头来表示类和关联之间的关系,例如,一个类可以关联到另一个类,表示它们之间存在某种关联。
类图还可以使用继承关系来描述类之间的层次结构,例如,一个类可以继承自另一个类,表示它们之间存在父子关系。
三、用例图和类图的关联关系用例图和类图之间存在着紧密的关联关系。
用例图描述了系统的功能需求,而类图描述了系统的结构设计。
用例图中的用例可以通过类图中的类来实现,从而满足系统的功能需求。
具体来说,用例图中的用例可以通过类图中的类的操作来实现。
图书馆管理系统一.图书馆管理系统需求分析1、系统目标设计系统开发的总目标是实现内部图书借阅管理的系统化、标准化和自动化。
能够对图书进展注册登记,也就是将图书的根本信息〔如:书的编号、书名、作者、价格等〕预先存入数据库中,供以后检索。
能够对借阅人进展注册登记,包括记录借阅人的姓名、编号、班级、年龄、性别、地址、等信息。
提供方便的查询方法。
如:以书名、作者、出版社、出版时间〔确切的时间、时间段、某一时间之前、某一时间之后〕等信息进展图书检索,并能反映出图书的借阅情况;以借阅人编号对借阅人信息进展检索;以出版社名称查询出版社联系方式信息。
提供对书籍进展的预先预订的功能。
提供旧书销毁功能,对于淘汰、损坏、丧失的书目可及时对数据库进展修改。
能够对使用该管理系统的用户进展管理,按照不同的工作职能提供不同的功能授权。
提供较为完善的过失控制与友好的用户界面,尽量防止误操作。
2、系统功能需求分析(1) 读者管理:读者信息的制定、输入、修改、查询,包括种类、性别、借书数量、借书期限、备注等。
(2) 书籍管理:书籍根本信息制定、输入、修改、查询,包括书籍编号、类别、关键词、备注。
(3) 借阅管理:包括借书,还书,预订书籍,续借,查询书籍,过期处理和书籍丧失后的处理。
(4)系统管理:包括用户权限管理,数据管理和自动借还书机的管理满足以上需求的系统主要包含有一下几个子系统〔1〕根本业务功能子系统:该系统中主要包含了借书还书和预订等功能。
〔2〕根本数据录入功能子系统:该子系统主要包含有书籍信息和读者信息录入功能。
〔3〕信息查询子系统:包含了多功能的查询书籍信息和读者信息。
〔4〕数据库管理功能子系统:主要包含了借阅信息管理功能,书籍信息管理功能和预订信息管理功能。
〔5〕帮助功能子系统。
二、系统动态建模1、用例图、图书馆管理系统的用例图从用例图中我们可以看出管理员和读者之间对本系统所具有的用例。
管理员所包含的用例有:(1)登录系统:管理员可以通过登录该系统进展各项功能的操作(2)书籍管理:包括对书籍的增删改等。
\\192.168.3.1

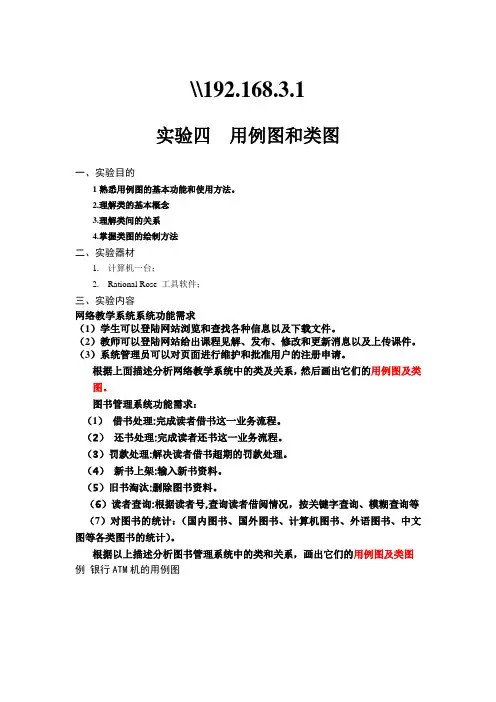

实验四用例图和类图
一、实验目的
1熟悉用例图的基本功能和使用方法。
2.理解类的基本概念
3.理解类间的关系
4.掌握类图的绘制方法
二、实验器材
1. 计算机一台;
2. Rational Rose 工具软件;
三、实验内容
网络教学系统系统功能需求
(1)学生可以登陆网站浏览和查找各种信息以及下载文件。
(2)教师可以登陆网站给出课程见解、发布、修改和更新消息以及上传课件。
(3)系统管理员可以对页面进行维护和批准用户的注册申请。
根据上面描述分析网络教学系统中的类及关系,然后画出它们的用例图及类
图。
图书管理系统功能需求:
(1)借书处理:完成读者借书这一业务流程。
(2)还书处理:完成读者还书这一业务流程。
(3)罚款处理:解决读者借书超期的罚款处理。
(4)新书上架:输入新书资料。
(5)旧书淘汰:删除图书资料。
(6)读者查询:根据读者号,查询读者借阅情况,按关键字查询、模糊查询等
(7)对图书的统计:(国内图书、国外图书、计算机图书、外语图书、中文
图等各类图书的统计)。
根据以上描述分析图书管理系统中的类和关系,画出它们的用例图及类图例银行ATM机的用例图
例银行ATM机的类图。
超市管理系统U M L类图和用例图集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#超市管理系统需求分析报告(使用面向对象的方法)目录超市管理系统需求分析报告(面向对象方法)1用例和用例图1.1 什么是用例和用例图用例是由行为者启动的系统完成的一系列动作,这些动作除了完成系统内部的计算与工作外,还包括与一些行为者的通信。
用例代表某些用户可见性的功能,实现一个具体的用户目标。
用例图(User Case)是由参与者,用例以及它们之间的关系构造成的用于描述系统功能的动态视图的图。
用例图展示了用例之间以及同用例参与者之间是怎样相互联系的。
用例图用于对系统、子系统或类的行为进行可视化,使用户能够理解如何使用这些元素,并使开发者能够实现这些元素。
用例图定义了系统的功能需求,它是从系统的外部看系统功能,并不描述系统内部对功能的具体实现。
1.2 用例图1.3 用例说明用例名称:超市管理系统之人事管理相关活动者:职工,人事部人员,超市管理系统之售后服务简要说明:人事部人员对职工进行人事调动,人事考核,培训,工资管理等一系列人事安排。
一切的人事安排都打印出报表及时通知给职工。
其中的人事考核将接受由超市管理系统之售后服务传过来的对职工的投诉的信息,作为人事考核的一个依据。
前置条件:人事部人员已经登录人事管理界面主事件流:1.人事部人员登录人事管理界面,用例开始2.系统提示输入人事管理对象职工的职工号3.人事部人员输入人事管理对象职工的职工号4.系统提示选择人事管理的四项管理:人事调动,人事考核,培训,工资管理5.人事部人员选择一项具体的人事管理:B1:选择人事调动B2:选择人事考核 B3:选择培训 B4:选择工资管理6.系统按选择做相关处理7.用例结束可选事件流:B1:选择人事调动1.系统提示选择人事调动中三项管理:就职,职位变更,离职2.人事部人员选择一项具体的人事调动管理:B5:选择就职B6:选择职位变更 B7:选择离职3.系统按选择做相关处理4.返回主事件流第7步B2:选择人事考核1.系统显示该职工可能存在的由超市管理系统之售后服务传入的被投诉的事项2.系统提示输入考核内容3.人事部人员输入考核内容4.系统提示给出职工考核结果5.人事部人员输入具体考核结果6.系统显示职工考核具体情况并打印报表7.返回主事件流第7步B3:选择培训1.系统提示选择培训项目2.人事部人员选择培训项目3.系统提示选择培训时间4.人事部人员选择培训时间5.系统显示该项培训具体事项并打印报表6.返回主事件流第7步B4:选择工资管理1.系统显示该职工当前工资情况2.系统提示修改该职工工资3.人事部人员修改该员工各项工资4.系统显示修改后职工工资情况并打印报表5.返回主事件流第7步B5:选择就职1.系统显示该后备职工具体情况2.系统将该职工信息由后备职工表转入就职职工表3.系统打印职工就职任命书4.返回主事件流第7步B6:选择职位变更1.系统显示该职工当前职位情况2.系统提示选择该职工变更后职位3.人事部人员选择变更后职位4.系统显示该职工变更后职位情况并答应职位变更报表5.返回主事件流第7步B7:选择离职1.系统显示该职工当前就职情况2.系统将该职工信息由就职职工表转入离职职工表3.系统打印职工离职报表4.返回主事件流第7步后置条件:无用例名称:超市管理系统之销售管理相关活动者:顾客,大客户,营业员,销售经理,超市管理系统之售后服务,超市管理系统之仓储管理简要说明:销售管理对超市的销售做总体的管理。
2.设计模式常⽤的UML图分析(⽤例图、类图与时序图)1-⽤例图概述1. 展现了⼀组⽤例、参与者以及他们之间的关系。
2. ⽤例图从⽤户⾓度描述系统的静态使⽤情况,⽤于建⽴需求模型。
⽤例特征保证⽤例能够正确捕捉功能性需求,判断⽤例是否准确的依据。
1. ⽤例是动宾短语2. ⽤例是相互独⽴的3. ⽤例是由⽤户参与者启动的4. ⽤例要有可观测的执⾏结果5. ⼀个⽤例是⼀个单元参与者 ActorUML中,参与者使⽤⼀个⼩⼈表⽰:1. 参与者为系统外部与系统直接交互的⼈或事务,于系统外部与系统发⽣交互作⽤2. 参与者是⾓⾊⽽不是具体的⼈3. 代表参与者在与系统打交道时所扮演的⾓⾊4. 系统实际运作中,⼀个实际⽤户可能对应系统的多个参与者。
不同⾓⾊也可以只对应⼀个参与者,从⽽代表同⼀参与者的不通实例⽤例 Use Case系统外部可见的⼀个系统功能单元。
系统的功能由系统单元所提供,并通过⼀系列系统单元与⼀个或多个参与者之间交换的消息所表达。
系统单元⽤椭圆表⽰,椭圆中的⽂字简述系统功能:关系 Relationship常见关系类型有关联、泛化、包含和扩展关联 Association表⽰参与者与⽤例之间的通信,任何⼀⽅都可发送或接受消息。
箭头指向:指向消息接收⽅:⼦系统 SubSystem⽤来展⽰系统的⼀部分功能(紧密联系)泛化 Inheritance继承关系,⼦⽤例和⽗⽤例相似,但表现出更特别的⾏为;⼦⽤例将继承⽗⽤例的所有结构、⾏为和关系。
⼦⽤例可以使⽤⽗⽤例的⼀段⾏为,也可以重载它。
⽗⽤例通常是抽象。
箭头指向:指向⽗⽤例2-类图描述系统中的类,以及各个类之间的关系的静态试图。
表⽰类、接⼝以及它们之间的协作关系,⽤于程序设计阶段。
注意:1. 抽象类或抽象⽅法⽤斜体表⽰2. 如果是接⼝,则在类名上⽅加 <<Interface>>3. 字段和⽅法返回值的数据类型⾮必需4. 静态类或静态⽅法加下划线类图实例:类图中的事务及解释如图,类图从上到下分为三部分,分别为类名、属性和操作1. 属性:如果有属性,则每⼀个属性都必须有⼀个名字,另外还可以有其它的描述信息,如可见性、数据类型、缺省值等2. 操作:如果有操作,则每⼀个操作也都有⼀个名字,其它可选的信息包括可见性、参数的名字、参数类型、参数缺省值和操作的返回值的类型等类图中的六种关系1.实现关系 implements (类实现接⼝)⽤空⼼三⾓虚线表⽰2.泛化关系 extends (表⽰⼀般与特殊的关系) is-a⽤空⼼三⾓实线表⽰3.组合关系 (整体与部分的关系) contains-a实⼼菱形实现表⽰eg.有头类、⾝体类与⼈类类三个类,则⼈类类中应包含头类及⾝体类这两个属性,则⼈类类与头类和⾝体的关系即为组合关系。
课程设计用例图和类图一、教学目标本课程旨在通过用例图和类图的讲解,让学生掌握软件工程中两种重要的建模方法。
知识目标要求学生理解用例图和类图的基本概念、组成元素及其表示方法;技能目标要求学生能够运用用例图和类图进行软件系统的分析和设计;情感态度价值观目标则是培养学生对软件工程学科的兴趣,提高其分析和解决问题的能力。
二、教学内容本课程的教学内容主要包括用例图和类图两大模块。
用例图模块将介绍用例图的基本概念、组成元素及其表示方法,并通过实际案例分析让学生掌握用例图的应用;类图模块将介绍类图的基本概念、组成元素及其表示方法,并通过实际案例分析让学生掌握类图的应用。
三、教学方法为了激发学生的学习兴趣和主动性,本课程将采用多种教学方法。
主要包括讲授法、讨论法、案例分析法和实验法。
讲授法用于讲解基本概念和理论;讨论法用于引导学生深入思考和探讨;案例分析法用于让学生通过实际案例理解和应用知识;实验法用于让学生动手实践,巩固所学知识。
四、教学资源为了支持教学内容和教学方法的实施,丰富学生的学习体验,我们将选择和准备以下教学资源:教材《软件工程导论》、参考书《软件工程实践》、多媒体资料(包括PPT、视频教程等)、实验设备(计算机、投影仪等)。
这些教学资源将帮助学生更好地理解和掌握用例图和类图的知识,提高其软件工程能力。
五、教学评估本课程的评估方式包括平时表现、作业和考试三个部分。
平时表现主要评估学生在课堂上的参与程度、提问和回答问题的表现;作业主要评估学生对课堂知识的掌握和应用能力;考试则是对学生整个学习过程的综合评估,包括理论知识掌握和实际应用能力。
评估方式将客观、公正地全面反映学生的学习成果。
六、教学安排本课程的教学安排将紧凑合理,确保在有限的时间内完成教学任务。
教学进度将按照教材的章节进行,每个章节将安排相应的教学时间和活动。
教学地点将选择适合进行软件工程教学的环境,如计算机实验室或多媒体教室。
同时,教学安排还将考虑学生的实际情况和需要,如作息时间和兴趣爱好等。
UML各种图例——用例图、类图、状态图、包图、协作图、顺序图面向对象的问题的处理的关键是建模问题.建模可以把在复杂世界的许多重要的细节给抽象出.许多建模工具封装了UML(也就是Unified Modeling Language™),这篇课程的目的是展示出UML的精彩之处.UML中有九种建模的图标,即:∙用例图∙类图∙对象图∙顺序图∙协作图∙状态图∙活动图∙组件图∙配置图本课程中的某些部分包含了这些图的细节信息的页面链接.而且每个部分都有一个小问题,测试一下你对这个部分的理解.为什么UML很重要?为了回答这个问题,我们看看建筑行业.设计师设计出房子.施工人员使用这个设计来建造房子.建筑越复杂,设计师和施工人员之间的交流就越重要.蓝图就成为了这个行业中的设计师和施工人员的必修课.写软件就好像建造建筑物一样.系统越复杂,参与编写与配置软件的人员之间的交流也就越重要.在过去十年里UML就成为分析师,设计师和程序员之间的“建筑蓝图”.现在它已经成为了软件行业的一部分了.UML提供了分析师,设计师和程序员之间在软件设计时的通用语言.UML被应用到面向对象的问题的解决上.想要学习UML必须熟悉面向对象解决问题的根本原则――都是从模型的建造开始的.一个模型model就是根本问题的抽象.域domain就是问题所处的真实世界.模型是由对象objects组成的,它们之间通过相互发送消息messages来相互作用的.记住把一个对象想象成“活着的”.对象有他们知道的事(属性attributes)和他们可以做的事(行为或操作behaviors or operations).对象的属性的值决定了它的状态state.类Classes是对象的“蓝图”.一个类在一个单独的实体中封装了属性(数据)和行为(方法或函数).对象是类的实例instances.用例图用例图Use case diagrams描述了作为一个外部的观察者的视角对系统的印象.强调这个系统是什么而不是这个系统怎么工作.用例图与情节紧紧相关的.情节scenario是指当某个人与系统进行互动时发生的情况.下面是一个医院门诊部的情节.“一个病人打电话给门诊部预约一年一次的身体检查.接待员找出在预约记录本上找出最近的没有预约过的时间,并记上那个时间的预约记录.”用例Use case是为了完成一个工作或者达到一个目的的一系列情节的总和.角色actor是发动与这个工作有关的事件的人或者事情.角色简单的扮演着人或者对象的作用.下面的图是一个门诊部Make Appointment用例.角色是病人.角色与用例的联系是通讯联系communication association(或简称通讯communication)角色是人状的图标,用例是一个椭圆,通讯是连接角色和用例的线.一个用例图是角色,用例,和它们之间的联系的集合.我们已经把Make Appointment作为一个含有四个角色和四个用例的图的一部分.注意一个单独的用例可以有多个角色.用例图在三个领域很有作用.∙决定特征(需求).当系统已经分析好并且设计成型时,新的用例产生新的需求∙客户通讯.使用用例图很容易表示开发者与客户之间的联系.∙产生测试用例.一个用例的情节可能产生这些情节的一批测试用例.类图类图Class diagram通过显示出系统的类以及这些类之间的关系来表示系统.类图是静态的-它们显示出什么可以产生影响但不会告诉你什么时候产生影响.下面是一个顾客从零售商处预定商品的模型的类图.中心的类是Order.连接它的是购买货物的Customer和Payment.Payment有三种形式:Cash,Check,或者Credit.订单包括OrderDetails(line item),每个这种类都连着Item.每个类图包括类,关联和多样性表示.方向性和角色是为了使图示得更清楚时可选的项目.包和对象图为了简单地表示出复杂的类图,可以把类组合成包packages.一个包是UML上有逻辑关系的元件的集合.下面这个图是是一个把类组合成包的一个商业模型. dependencies关系.如果另一个的包B改变可能会导致一个包A改变,则包A依赖包B.包是用一个在上方带有小标签的矩形表示的.包名写在标签上或者在矩形里面.点化线箭头表示依赖对象图Object diagrams用来表示类的实例.他们在解释复杂关系的细小问题时(特别是递归关系时)很有用.这个类图示一个大学的Department可以包括其他很多的Departments.这个对象图示上面类图的实例.用了很多具体的例子.UML中实例名带有下划线.只要意思清楚,类或实例名可以在对象图中被省略.每个类图的矩形对应了一个单独的实例.实例名称中所强调的UML图表.类或实例的名称可能是省略对象图表只要图的意义仍然是明确的.顺序图类图和对象图是静态模型的视图.交互图是动态的.他们描述了对象间的交互作用.顺序图将交互关系表示为一个二维图.纵向是时间轴,时间沿竖线向下延伸.横向轴代表了在协作中各独立对象的类元角色.类元角色用生命线表示.当对象存在时,角色用一条虚线表示,当对象的过程处于激活状态时,生命线是一个双道线.消息用从一个对象的生命线到另一个对象生命线的箭头表示.箭头以时间顺序在图中从上到下排列.协作图协作图也是互动的图表.他们像序列图一样也传递相同的信息,但他们不关心什么时候消息被传递,只关心对象的角色.在序列图中,对象的角色放在上面而消息则是连接线.对象角色矩形上标有类或对象名(或者都有).类名前面有个冒号(:).协作图的每个消息都有一个序列号.顶层消息的数字是1.同一个等级的消息(也就是同一个调用中的消息)有同样的数字前缀,再根据他们出现的顺序增加一个后缀1,2等等.状态图对象拥有行为和状态.对象的状态是由对象当前的行动和条件决定的.状态图statechart diagram显示出了对象可能的状态以及由状态改变而导致的转移.我们的模型例图建立了一个银行的在线登录系统.登录过程包括输入合法的密码和个人账号,再提交给系统验证信息.登录系统可以被划分为四种不重叠的状态:Getting SSN, Getting PIN, Validating, 以及Rejecting.每个状态都有一套完整的转移transitions来决定状态的顺序.状态是用圆角矩形来表示的.转移则是使用带箭头的连线表示.触发转移的事件或者条件写在箭头的旁边.我们的图上有两个自转移.一个是在Getting SSN,另一个则在上Getting PIN.初始状态(黑色圆圈)是开始动作的虚拟开始.结束状态也是动作的虚拟结束.事件或条件触发动作时用(/动作)表示.当进入Validating状态时,对象并不等外部事件触发转移.取而代之,它产生一个动作.动作的结果决定了下一步的状态.活动图活动图activity diagram是一个很特别的流程图.活动图和状态图之间是有关系的.状态图把焦点集中在过程中的对象身上,而活动图则集中在一个单独过程动作流程.活动图告诉了我们活动之间的依赖关系.对我们的例子来说,我们使用如下的过程.“通过ATM来取钱.”这个活动有三个类Customer, ATM和Bank.整个过程从黑色圆圈开始到黑白的同心圆结束.活动用圆角矩形表示.。
软件工程9种图软件工程9种图本文档旨在介绍软件工程中常用的9种图,包括需求分析图、用例图、活动图、类图、状态图、序列图、通信图、部署图和物理架构图。
每个章节将详细说明各种图的定义、特点和使用方法。
1.需求分析图需求分析图主要用于描述系统的需求和功能,并将其转化为可视化的图形表示。
它包括用例图、活动图、状态图等多种子图。
用例图用于展示系统的功能、用户以及各功能之间的关系;活动图则表示系统中的各种活动以及它们之间的关系;状态图则描述系统中对象的不同状态和状态之间的转移。
2.用例图用例图是描述系统功能和用户之间交互的图表。
它展示了系统的功能性需求,包括系统的主要功能和参与者(用户)之间的关系。
用例图由参与者、用例和关系构成,通过参与者和用例之间的关系来表示用户与系统的交互。
3.活动图活动图用于描述系统中的活动或业务流程,以及这些活动之间的顺序关系。
它展示了系统的业务流程,包括活动、决策、并行和合并分支。
活动图通过节点、边和分支条件来表示活动之间的关系。
4.类图类图用于描述系统中的类、对象以及它们之间的关系。
它展示了系统的结构,包括类的属性、方法、关联关系、继承关系等。
类图通过类、对象、关联和继承等元素来表示系统的结构。
5.状态图状态图用于描述系统中对象的不同状态和状态之间的转移。
它展示了系统中对象的状态及其变化,包括对象的初始状态、中间状态以及最终状态。
状态图通过状态、转移和条件来表示对象的状态和状态之间的转移。
6.序列图序列图用于描述系统中对象之间的交互顺序和消息传递。
它展示了系统中对象之间的交互流程,包括对象的创建、销毁、方法调用等。
序列图通过对象、消息、生命线等元素来表示对象之间的交互和顺序关系。
7.通信图通信图用于描述系统中对象之间的交互和消息传递。
它展示了对象之间的通信方式,包括消息的发送和接收。
通信图通过对象、消息、连接线等元素来表示对象之间的交互和通信关系。
8.部署图部署图用于描述系统中软件和硬件组件的部署布局。
UML九种图之⽤例图和类图前⾔近期写UML⽂档,看视频的时候感觉掌握的还能够,当真正写⽂档的时候才发现不是⼀件easy的事。
写⽂档⾃⼰⼜翻开⾃⼰的笔记看了⼀遍⼜⼀遍。
以下就给⼤家介绍⼀下我画的⼏张图:⽤例图1. ⽤例图的构成(⽤例,⾓⾊,关系)⽤例:指功能的描写叙述⾓⾊:触发起某种事件关系:⽤例图的关系(依赖,泛化,关联)2. ⽤例图的作⽤(1)⽤例视图是整个UML设计的关键,影响到整个UML设计的过程(2)⽤例模型驱动了需求分析后各个阶段的开发(3)⽤例模型⽤于需求分析阶段,表明了开发⼈员和⽤户针对需求达成的某种共识注意⼏个keyword:开发⼈员,⽤户,共同商讨达成某种共识3.设计原则将系统看做⿊盒⼦,从⽤户⾓度理解系统,不须要考虑某个功能是怎样实现的。
仅仅须要考虑系统由谁来运⾏和怎样交互和运⾏。
以下是我画的⽤例图:以⽤户的权限为基础画出来的。
类图1.类图的构成类、接⼝、协作、关系、包2.类的构成2.类图的作⽤类图⼀般在具体设计过程中出现,主要⽤来描写叙述系统中各个模块中类之间的关系,包含类或者类与接⼝的继承关系,类之间的依赖、聚合等关系。
通过类图,就能实际的把系统中的各个类,即对象描写叙述清楚,下⼀步就是依照这个具体的设计编码了。
3.类图的设计Use case——>class(要点,抽象名词得到类)——>确定类的属性和⽅法——>属性是静态⾏为描写叙述,⽅法是动态⾏为的描写叙述——>正确表达类与类之间的关系以下是我对机房收费系统设计的类图,理解的不是⾮常清楚,可定存在诸多问题,希望⼤家积极指正。
以上是我看完UML之后对⽤例图和类图的理解,感觉理解的不是⾮常清楚,若有什么问题希望⼤家积极指正。

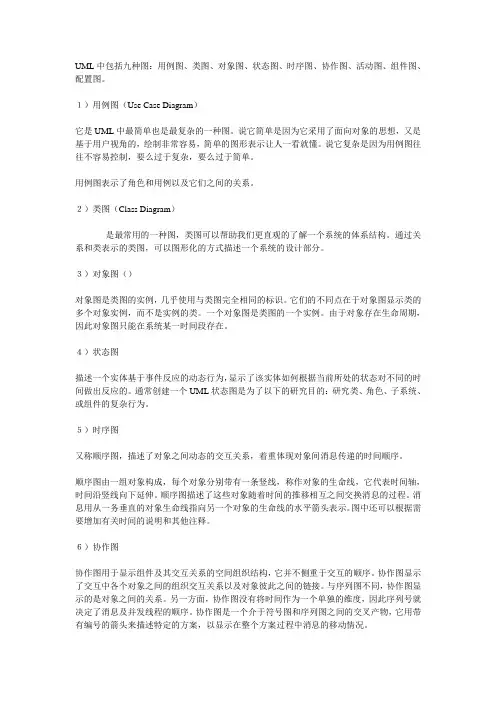

UML中包括九种图:用例图、类图、对象图、状态图、时序图、协作图、活动图、组件图、配置图。
1)用例图(Use Case Diagram)它是UML中最简单也是最复杂的一种图。
说它简单是因为它采用了面向对象的思想,又是基于用户视角的,绘制非常容易,简单的图形表示让人一看就懂。
说它复杂是因为用例图往往不容易控制,要么过于复杂,要么过于简单。
用例图表示了角色和用例以及它们之间的关系。
2)类图(Class Diagram)是最常用的一种图,类图可以帮助我们更直观的了解一个系统的体系结构。
通过关系和类表示的类图,可以图形化的方式描述一个系统的设计部分。
3)对象图()对象图是类图的实例,几乎使用与类图完全相同的标识。
它们的不同点在于对象图显示类的多个对象实例,而不是实例的类。
一个对象图是类图的一个实例。
由于对象存在生命周期,因此对象图只能在系统某一时间段存在。
4)状态图描述一个实体基于事件反应的动态行为,显示了该实体如何根据当前所处的状态对不同的时间做出反应的。
通常创建一个UML状态图是为了以下的研究目的:研究类、角色、子系统、或组件的复杂行为。
5)时序图又称顺序图,描述了对象之间动态的交互关系,着重体现对象间消息传递的时间顺序。
顺序图由一组对象构成,每个对象分别带有一条竖线,称作对象的生命线,它代表时间轴,时间沿竖线向下延伸。
顺序图描述了这些对象随着时间的推移相互之间交换消息的过程。
消息用从一务垂直的对象生命线指向另一个对象的生命线的水平箭头表示。
图中还可以根据需要增加有关时间的说明和其他注释。
6)协作图协作图用于显示组件及其交互关系的空间组织结构,它并不侧重于交互的顺序。
协作图显示了交互中各个对象之间的组织交互关系以及对象彼此之间的链接。
与序列图不同,协作图显示的是对象之间的关系。
另一方面,协作图没有将时间作为一个单独的维度,因此序列号就决定了消息及并发线程的顺序。
协作图是一个介于符号图和序列图之间的交叉产物,它用带有编号的箭头来描述特定的方案,以显示在整个方案过程中消息的移动情况。
系统分析实验报告1、用例图超市管理系统需要实现对超市收银,库存,采购的管理,系统需要方便易用,辅助超市员工对超市进行管理,提高超市员工的工作效率,进而提高超市的收益。
本系统实现对进货单的添加、修改、删除、查询功能,对每一笔进货单都进行备案,存入数据库中,可以按货单号和进货日期多种方式进行查询,对数据库中无用的进货单执行删除操作。
对每一笔进货单中的货物的详细信息进行记载,将货物的详细信息载入数据库中,方便查询和对货物信息的管理。
本系统还需要对库存信息实行管理,是超市工作人员能随时查看库存情况,及时提醒采购员对缺货商品采购。
包图:参与者用例图:收银管理用例图:库存管理用例:后台管理用例:用例描述编号参与者用例名称用例说明1 普通管理员进货信息管理添加、查询进货单,添加物品信息2 库存信息管理库存信息查询,物品详细信息查询编号参与者用例名称用例说明1 系统管理员管理普通管理员添加、删除或修改超市管理系统中的各类管理员信息2 统计数据了解商品销售数量、商品库存现状、商品销售排行等信息3 发布公告发布电子商城系统的相关公告4 配置系统完成系统数据备份、数据恢复、系统数据初始化、密码设置和权限管理等操作5 初始化系统在超市销售管理系统启用时,进行相关的初始化工作6 密码设置设置后台管理系统的各类管理员的登录密码7 管理权限对后台管理系统中的各类管六安的权限进行控制8 数据备份完成超市销售管理数据的备份操作9 数据恢复在系统出现异常时,根据备份的数据完成恢复操作10 导入导出数据完成从系统内外数据的转换操作编号参与者用例名称用例说明1 后台管理员账户管理管理超市系统的账户信息2 查询营业情况查询营业额和销售量3 商品定价管理进行商品的定价2、类图。
UML⽤例图和类图1.⽤例图
关联关系:参与者使⽤某个⽤例,箭头指向消息接收⽅。
泛化关系:⼦⽤例继承⽗⽤例,箭头指向⽗⽤例。
包含关系:⽤例分解出的各步骤,箭头指向分解出来的⽤例。
扩展关系:箭头指向基础⽤例。
依赖关系:箭头指向被依赖项。
2.类图
泛化关系:空⼼三⾓实线箭头,继承⾮抽象类
实现关系:空⼼三⾓虚线箭头,继承抽象类、接⼝
聚合关系&组合关系:空⼼、实⼼菱形实线箭头,A箭头指向B,表⽰B由A组成。
是整体与部分的关系
组合关系(实⼼)偏重强依赖,表⽰整体不存在的话部分也不存在,例如,公司不存在了,部门也将不存在了;聚合关系(空⼼)则不同,表⽰的是即使整体不存在了,部分仍然存在;例如,部门撤销了,⼈员不会消失,他们依然存在。
关联关系:⽤直线表⽰时,说明双⽅互相知道;若强调⽅向,例如A指向B,表⽰A知道B,B不知道A
是⼀种拥有的关系,它使⼀个类知道另⼀个类的属性和⽅法;
依赖关系:A依赖于B,是⼀种使⽤的关系
【代码表现】:局部变量、⽅法的参数或者对静态⽅法的调⽤。
超市管理系统U M L类图和用例图Company Document number:WUUT-WUUY-WBBGB-BWYTT-1982GT超市管理系统需求分析报告(使用面向对象的方法)目录超市管理系统需求分析报告(面向对象方法)1用例和用例图1.1 什么是用例和用例图用例是由行为者启动的系统完成的一系列动作,这些动作除了完成系统内部的计算与工作外,还包括与一些行为者的通信。
用例代表某些用户可见性的功能,实现一个具体的用户目标。
用例图(User Case)是由参与者,用例以及它们之间的关系构造成的用于描述系统功能的动态视图的图。
用例图展示了用例之间以及同用例参与者之间是怎样相互联系的。
用例图用于对系统、子系统或类的行为进行可视化,使用户能够理解如何使用这些元素,并使开发者能够实现这些元素。
用例图定义了系统的功能需求,它是从系统的外部看系统功能,并不描述系统内部对功能的具体实现。
1.2 用例图1.3 用例说明用例名称:超市管理系统之人事管理相关活动者:职工,人事部人员,超市管理系统之售后服务简要说明:人事部人员对职工进行人事调动,人事考核,培训,工资管理等一系列人事安排。
一切的人事安排都打印出报表及时通知给职工。
其中的人事考核将接受由超市管理系统之售后服务传过来的对职工的投诉的信息,作为人事考核的一个依据。
前置条件:人事部人员已经登录人事管理界面主事件流:1.人事部人员登录人事管理界面,用例开始2.系统提示输入人事管理对象职工的职工号3.人事部人员输入人事管理对象职工的职工号4.系统提示选择人事管理的四项管理:人事调动,人事考核,培训,工资管理5.人事部人员选择一项具体的人事管理:B1:选择人事调动B2:选择人事考核 B3:选择培训 B4:选择工资管理6.系统按选择做相关处理7.用例结束可选事件流:B1:选择人事调动1.系统提示选择人事调动中三项管理:就职,职位变更,离职2.人事部人员选择一项具体的人事调动管理:B5:选择就职B6:选择职位变更 B7:选择离职3.系统按选择做相关处理4.返回主事件流第7步B2:选择人事考核1.系统显示该职工可能存在的由超市管理系统之售后服务传入的被投诉的事项2.系统提示输入考核内容3.人事部人员输入考核内容4.系统提示给出职工考核结果5.人事部人员输入具体考核结果6.系统显示职工考核具体情况并打印报表7.返回主事件流第7步B3:选择培训1.系统提示选择培训项目2.人事部人员选择培训项目3.系统提示选择培训时间4.人事部人员选择培训时间5.系统显示该项培训具体事项并打印报表6.返回主事件流第7步B4:选择工资管理1.系统显示该职工当前工资情况2.系统提示修改该职工工资3.人事部人员修改该员工各项工资4.系统显示修改后职工工资情况并打印报表5.返回主事件流第7步B5:选择就职1.系统显示该后备职工具体情况2.系统将该职工信息由后备职工表转入就职职工表3.系统打印职工就职任命书4.返回主事件流第7步B6:选择职位变更1.系统显示该职工当前职位情况2.系统提示选择该职工变更后职位3.人事部人员选择变更后职位4.系统显示该职工变更后职位情况并答应职位变更报表5.返回主事件流第7步B7:选择离职1.系统显示该职工当前就职情况2.系统将该职工信息由就职职工表转入离职职工表3.系统打印职工离职报表4.返回主事件流第7步后置条件:无用例名称:超市管理系统之销售管理相关活动者:顾客,大客户,营业员,销售经理,超市管理系统之售后服务,超市管理系统之仓储管理简要说明:销售管理对超市的销售做总体的管理。
UML各种图总结-精华UML(UnifiedModelingLanguage)是一种统一建模语言,为面向对象开发系统的产品进行说明、可视化、和编制文档的一种标准语言。
下面将对UML的九种图+包图的基本概念进行介绍以及各个图的使用场景。
一、基本概念如下图所示,UML图分为用例视图、设计视图、进程视图、实现视图和拓扑视图,又可以静动分为静态视图和动态视图。
静态图分为:用例图,类图,对象图,包图,构件图,部署图。
动态图分为:状态图,活动图,协作图,序列图。
1、用例图(UseCaseDiagrams):用例图主要回答了两个问题:1、是谁用软件。
2、软件的功能。
从用户的角度描述了系统的功能,并指出各个功能的执行者,强调用户的使用者,系统为执行者完成哪些功能。
2、类图(ClassDiagrams):用户根据用例图抽象成类,描述类的内部结构和类与类之间的关系,是一种静态结构图。
在UML类图中,常见的有以下几种关系:泛化(Generalization),实现(Realization),关联(Association),聚合(Aggregation),组合(Composition),依赖(Dependency)。
各种关系的强弱顺序:泛化=实现>组合>聚合>关联>依赖2.1.泛化【泛化关系】:是一种继承关系,表示一般与特殊的关系,它指定了子类如何继承父类的所有特征和行为。
例如:老虎是动物的一种,即有老虎的特性也有动物的共性。
2.2.实现【实现关系】:是一种类与接口的关系,表示类是接口所有特征和行为的实现。
2.3.关联【关联关系】:是一种拥有的关系,它使一个类知道另一个类的属性和方法;如:老师与学生,丈夫与妻子关联可以是双向的,也可以是单向的。
双向的关联可以有两个箭头或者没有箭头,单向的关联有一个箭头。
【代码体现】:成员变量2.4.聚合【聚合关系】:是整体与部分的关系,且部分可以离开整体而单独存在。
图书馆管理系统一.图书馆管理系统需求分析1、系统目标设计系统开发的总目标是实现内部图书借阅管理的系统化、规范化和自动化。
能够对图书进行注册登记,也就是将图书的基本信息(如:书的编号、书名、作者、价格等)预先存入数据库中,供以后检索。
能够对借阅人进行注册登记,包括记录借阅人的姓名、编号、班级、年龄、性别、地址、电话等信息。
提供方便的查询方法。
如:以书名、作者、出版社、出版时间(确切的时间、时间段、某一时间之前、某一时间之后)等信息进行图书检索,并能反映出图书的借阅情况;以借阅人编号对借阅人信息进行检索;以出版社名称查询出版社联系方式信息。
提供对书籍进行的预先预订的功能。
提供旧书销毁功能,对于淘汰、损坏、丢失的书目可及时对数据库进行修改。
能够对使用该管理系统的用户进行管理,按照不同的工作职能提供不同的功能授权。
提供较为完善的差错控制与友好的用户界面,尽量避免误操作。
2、系统功能需求分析(1) 读者管理:读者信息的制定、输入、修改、查询,包括种类、性别、借书数量、借书期限、备注等。
(2) 书籍管理:书籍基本信息制定、输入、修改、查询,包括书籍编号、类别、关键词、备注。
(3) 借阅管理:包括借书,还书,预订书籍,续借,查询书籍,过期处理和书籍丢失后的处理。
(4)系统管理:包括用户权限管理,数据管理和自动借还书机的管理满足以上需求的系统主要包含有一下几个子系统(1)基本业务功能子系统:该系统中主要包含了借书还书和预订等功能。
(2)基本数据录入功能子系统:该子系统主要包含有书籍信息和读者信息录入功能。
(3)信息查询子系统:包含了多功能的查询书籍信息和读者信息。
(4)数据库管理功能子系统:主要包含了借阅信息管理功能,书籍信息管理功能和预订信息管理功能。
(5)帮助功能子系统。
二、系统动态建模1、用例图、图书馆管理系统的用例图从用例图中我们可以看出管理员和读者之间对本系统所具有的用例。
管理员所包含的用例有:(1)登录系统:管理员可以通过登录该系统进行各项功能的操作(2)书籍管理:包括对书籍的增删改等。
