电力测功机工作原理

JTZJ/CZGC 018-2012

1 电力测功机 操作规程

1、打开测功机数控系统控制柜总电源，此时启动控制单元系统报警灯亮，并伴随蜂鸣器响。

2、打开计算机，等待计算机驱动加载完成后进行下一步骤。

3、打开电力测功机变频器柜总电源，等待变频柜内有继电器合闸的声音进行下一步骤，此时变频-上电灯亮。

4、打开“Testcontrol”控制程序，选择使用权限，确定进行下一步，点击“实时测控”，填写相应的参数，点击确定。注：如果变频柜没有供电，软件实时测控界面会弹出报警对话框。

5、打开发动机供油系统，油耗仪电源，油耗仪进油阀门，油箱出油阀门，发动机进油阀门。

6、打开伺服驱动单元“电源”按钮后，再打开“运行”按钮。

7、打开试验房间的进排风系统。

8、检查设备无渗漏，联轴器螺钉无松动后，按下“起动控制单元”上的“变频器上电”按钮开关。

9、勾选控制软件实时测控界面右边的“反拖”，设定好反拖转速，点击合闸起动发动机，发动机起动成功后取消“反拖”。

10、试验完成后，停止发动机，软件OPC内“电机合闸”取消勾选。

11、依次关闭油耗仪，伺服驱动单元，起动控制单元上的变频器上电按钮，关闭变频柜总电源开关。

12、试验数据整理完毕后，关闭计算机系统，然后关闭控制柜总电源开关。

编制： 审批： 日期：

测功机工作原理

测功机是一种用于测量物体功率的设备。它通过测量物体施加力和物体移动的速度来计算功率。

测功机的工作原理是根据物体施加的力和物体移动的速度之间的关系进行测量。通常，测功机通过一个电动机提供驱动力，使物体发生运动。在物体运动过程中，测功机会通过传感器测量物体施加的力，并通过与速度传感器结合，计算出物体的功率。

具体而言，测功机的工作过程可以分为以下几个步骤：

1. 电动机提供驱动力，使物体开始运动。

2. 在物体运动的过程中，力传感器通过测量物体施加的力，并将其转化为电信号输出。

3. 同时，速度传感器也会测量物体的移动速度，并将其转化为电信号输出。

4. 通过将力信号和速度信号进行相乘运算，可以得到物体的功率值。

5. 测功机可以将功率值显示在屏幕上，或者通过输出接口传输到其他设备进行记录和分析。

总结起来，测功机通过测量物体施加的力和物体移动的速度之间的关系，计算出物体的功率。这种工作原理使得测功机成为测量和评估物体功率的重要工具。

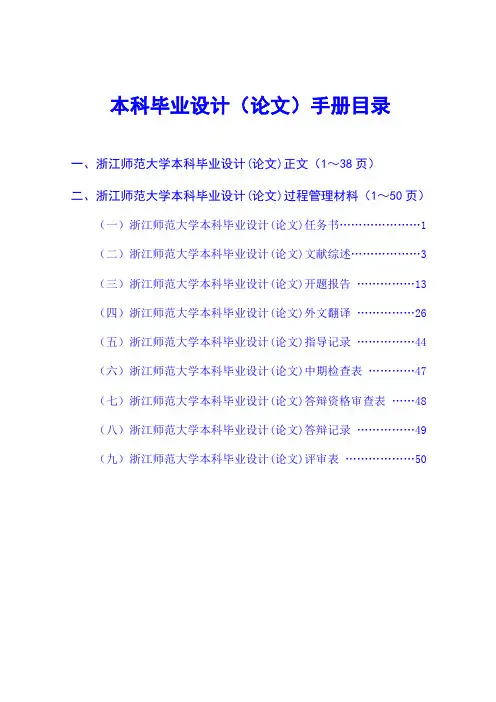

本科毕业设计（论文）手册目录

一、浙江师范大学本科毕业设计(论文)正文（1～38页）

二、浙江师范大学本科毕业设计(论文)过程管理材料（1～50页）

（一）浙江师范大学本科毕业设计(论文)任务书…………………1

（二）浙江师范大学本科毕业设计(论文)文献综述………………3

（三）浙江师范大学本科毕业设计(论文)开题报告 ……………13

（四）浙江师范大学本科毕业设计(论文)外文翻译 ……………26

（五）浙江师范大学本科毕业设计(论文)指导记录 ……………44

（六）浙江师范大学本科毕业设计(论文)中期检查表 …………47

（七）浙江师范大学本科毕业设计(论文)答辩资格审查表 ……48

（八）浙江师范大学本科毕业设计(论文)答辩记录 ……………49

（九）浙江师范大学本科毕业设计(论文)评审表 ………………50

第 一 部 分

毕业设计(论文)

正 文

1

浙江师范大学本科毕业设计(论文)正文

学院 职业技术学院 专业 汽车维修工程教育

姓名 陈 鑫 学号 03520110

指导

教师 曹振新 职称 讲 师

合作

导师 职称

中文题目 汽车底盘测功机的原理与维护

外文题目 Principle and Safeguarding Of Automobile Chassis Dynamometer

摘要 底盘测功机是检测汽车动力性能的重要设备。本文简要介绍了汽车底盘测功机的测量原理 ,以及对其进行检测的方法。在分析汽车底盘测功机运动方程的基础上,讨论了包括测功机损耗功率、测功机扭振、测功机当量惯量和汽车质量差异等对试验精度有重要影响的几个问题 ,提出了提高试验数据处理精度的方法和修正公式。最后，叙述了目前汽车检测与维修行业广泛使用的普通双滚筒汽车底盘测功机存在着不足，对现有各种解决方案的优缺点进行了系统的研究分析，提出了对普通双滚筒测功机的改进途径。

测功机工作原理

测功机也称测功器，主要用于测试发动机的功率，也可作为齿轮箱、减速机、变速箱的加载设备，用于测试它们的传递功率。

测功机工作原理：

工作时，通过控制器提供激磁电流给磁滞测功机，磁滞测功机内部线圈通电时则产生磁力线，通过定子齿极、气隙、转子磁滞杯，形成一闭合磁路，由于磁力线在齿凸极部分分布较密，齿间分布较稀，当转子旋转时，磁滞杯上感应电势并产生涡流，涡流和磁场相互作用而产生转矩，该转矩即为负载力矩。该力矩的大小只与控制器加在测功机线圈上的电流大小有关，而与被试电机拖动测功机旋转的速度基本无关。

测功机的主要区别也是原理的不一样，具体的性能上也有差异。举个例子说，像磁滞测功机主要应用于微小功率高转速的电机加载测试，如一些微小电机；而磁粉测功机适用于低速大扭矩，中小功率的加载测试，如小型电机或者减速机的加载；电涡流测功机则适用于中高转速，功率范围适用更大一些的加载测试，如电机、减速机、发动机等，所用于发动机试验。

水力、电涡流测功机的基本原理是将原动机产生的机械能转化为热能由水冷却后把热量带走，原动机发出的能量不能回收，转换过程中亦需耗费能量。而电力测功机却可以把原动机产生的机械能转换为电能回馈到内部电网，供其他设备使用。

测功机性能： 1、节能（像水力、电涡流测功机）

2、紧急保护特性

测功机本身具有过流，断相等保护功能，配合控制系统的超速保护功能，有效的避免了因原动机故障而引起的测功机损坏和原动机故障的扩大。

电涡流测功机可以双向加载，但在低速时加载性能比水力测功机还差，不能作为反拖设备，在需要做发动机机械效率试验时需要另外配置拖动设备。

3、瞬态加载特性

像水力测功机的加载反应时间基本上在秒级，电力测功机的加载反应主时间为ms级，这主要取决与变频器的阶跃响应和系统的惯性

4、加载方式

像水力测功机只能在一个方向加载，同时转速低于一定值时加载性能变差；不能作为反拖设备，在需要做发动机机械效率试验时需要另外配置拖动设备。
