混凝土结构课程设计
1
《混凝土结构设计》课程设计
现浇整体式钢筋混凝土单向板肋形楼盖
指导教师：
学生姓名：
学 号：
班 级：
混凝土结构课程设计
2
一、设计题目：现浇整体式钢筋混凝土单向板肋形楼盖
某轻工业厂房，二楼包装车间楼面结构拟采用现浇整体式钢筋混凝土单向板肋形楼盖，要求按所设定的结构支承条件、尺寸关系、材料与荷载作用等情况，进行楼盖结构的板、次梁、主梁的内力计算与配筋设计，并绘制施工图。
二、设计条件
1. 结构形式：
楼盖的纵向为4个柱距，主梁横向为4跨，支承形式是周边为240厚的承重砌体墙，在搁置主梁处墙体设壁柱承重，中间支座为钢筋混凝土柱（300mm×300mm）。
图一 梁板结构平面布置
2. 材料：
混凝土采用C25（fc=11.9 N/mm2，ft=1.27 N/mm2，fck=16.7 N/mm2，Ec=2.80×104 N/mm2） 混凝土结构课程设计
3 钢筋采用HPB235（fy=210N/mm2，Es=2.1×105 N/mm2）或HRB335（fy=300N/mm2，Es=2.0×105 N/mm2）
3. 荷载：
1) 恒载
楼面构造层做法：采用20mm厚水泥砂浆找平，面层用10mm耐磨砂浆压关抹平；板底梁侧与顶棚均采用20厚混合砂浆抹面（参考标准容重可分别取20kN/m3，22 kN/m3，18 kN/m3）。
2) 活载
标准值为7.0 kN/m2。
恒载分项系数为1.2，活载分项系数为1.3。
三、板的计算
板按考虑塑性内力重分布方法计算。板的21ll=6000=2.7332200mmmmp，宜按双向板设计，按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋。本设计按单向板设计。
板的厚度按构造要求取h=80>140l=2200=5540mmmm。次梁截面高度取h=450mm>26000==4001515lmmmm，截面宽度b=200mm。板尺寸及支承情况如图下：
规格严格 功夫到家
- 1 -

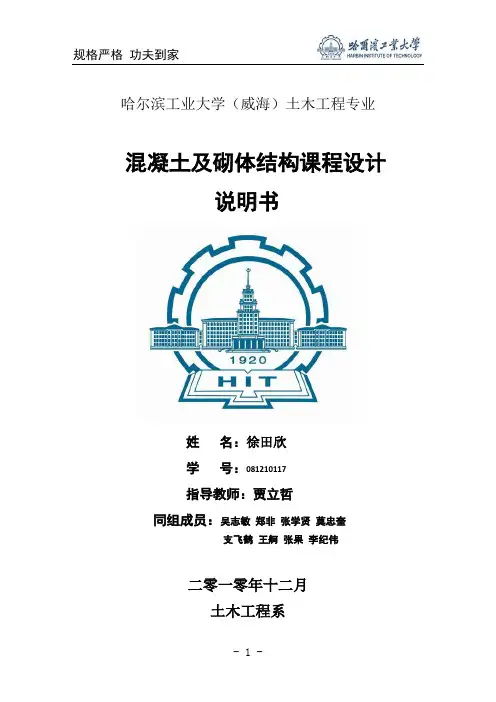

哈尔滨工业大学（威海）土木工程专业
混凝土及砌体结构课程设计
说明书
姓 名：徐田欣
学 号：081210117
指导教师：贾立哲
同组成员：吴志敏 郑非 张学贤 莫忠奎
支飞鹤 王舸 张果 李纪伟
二零一零年十二月
土木工程系 规格严格 功夫到家
- 2 -
某商住楼整体式单向板肋梁楼盖设计说明书
一、 设计目的
了解钢筋混凝土结构设计的程序和内容
掌握钢筋混凝土连续梁、板的设计方法
掌握结构施工图的绘制
二、 设计资料
本设计为某商住楼的楼盖，设计基准期为50年，采用整体式钢筋混凝土单向板肋梁楼盖，楼盖梁格布置如图1所示，柱的高度为6m，柱子截面为300300mmmm。
图1 梁板平面设计 规格严格 功夫到家
- 3 - （1） 楼面构造：楼面面层用30mm水磨石（12mm面层，18mm水泥砂浆打底），梁板天花板混合砂浆抹灰15mm。有关材料容重：钢筋混凝土325/kNm；水磨石322/kNm；混合砂浆317/kNm。
（2） 柱的尺寸300300mmmm，楼面活荷载25/kNm，一榀开间尺寸5400mm。
（3） 荷载：楼面活荷载标准值见表1，恒载分项系数为1.2；活荷载分项系数为1.3（因为楼面活荷载标准值大于24/kNm）。
（4） 材料选用：
混凝土：板20C（29.6/cfNmm，21.10/tfNmm）；
主、次梁30C（214.3/cfNmm，21.43/tfNmm）。
钢筋：梁中架立钢筋、箍筋、板中全部钢筋采用235HPB（2210/yfNmm），其余采用335HRB(2300/yfNmm)。
1.2.9 体式单向板肋梁楼盖设计例题
1.设计资料
某设计使用年限为50年工业厂房楼盖，采用整体式钢筋混凝土结构，楼盖梁格布置如图1.2.18所示。
图1.2.18 梁板结构平面布置
(1).楼面构造层做法:20 mm厚水泥砂浆面层，20 mm厚混合砂浆天棚抹灰。
(2).活荷载:标准值为26 kN/m。
(3).恒载分项系数为；活荷载分项系数为（因工业厂房楼盖楼面活荷载标准大于24 kN/m）。
(4) .材料选用：
混凝土 采用C25（HPB300）。
钢筋 梁中受力纵筋采用HRB335级（2y=300 N/mmf）；
其余采用HPB300级（2y=270 N/mmf）。
2.板的计算
板按考虑塑性内力重分布方法计算。板的216000 mm2.7332200 mmll，宜按双向板设计，按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋。本书按单向板设计。 板的厚度按构造要求板厚111(~)3040hl，取12200 mm=80 mm(=55 mm)4040lhh，满足规范中规定工业建筑楼板最小厚度为70 mm的要求。次梁截面高度211(~)1218hl，取26000 mm=450 mm (=400 mm)1515lhh，截面宽度200 mmb，板尺寸及支撑情况如图1.2.19a所示。
图1.2.19 板的尺寸和计算简图
(a)板的尺寸；（b）计算简图
(1).荷载
恒载标准值
20 mm水泥砂浆面层 320.02 m20 kN/m0.4 kN/m
80 mm钢筋混凝土板 320.08 m25 kN/m2.0 kN/m
20 mm混合砂浆天棚抹灰 320.02 m17 kN/m0.34 kN/m
2k2.74 kN/mg
线恒载设计值 1.22.74 kN/m3.29 kN/mg

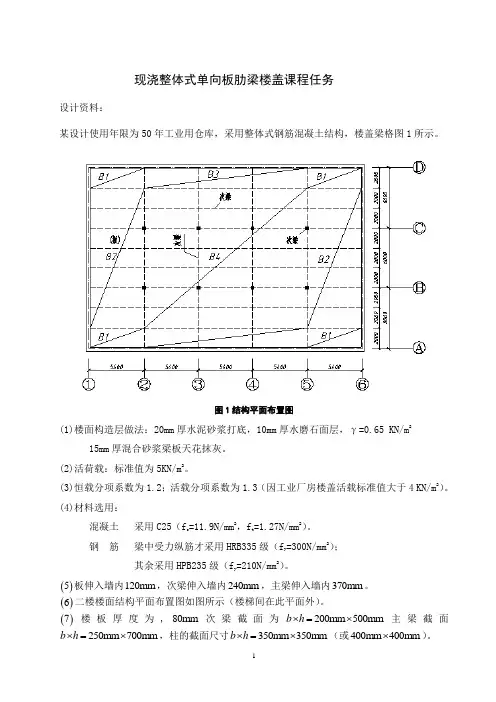

现浇整体式单向板肋梁楼盖课程任务
设计资料：
某设计使用年限为50年工业用仓库，采用整体式钢筋混凝土结构，楼盖梁格图1所示。
图1结构平面布置图
(1)楼面构造层做法：20mm厚水泥砂浆打底，10mm厚水磨石面层，γ=0.65 KN/m2
15mm厚混合砂浆梁板天花抹灰。
(2)活荷载：标准值为5KN/m2。
(3)恒载分项系数为1.2；活载分项系数为1.3（因工业厂房楼盖活载标准值大于4 KN/m2）。
(4)材料选用：
混凝土 采用C25（fc=11.9N/mm2，ft=1.27N/mm2）。
钢 筋 梁中受力纵筋才采用HRB335级（fy=300N/mm2）；
其余采用HPB235级（fy=210N/mm2）。
5板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm。
6二楼楼面结构平面布置图如图所示（楼梯间在此平面外）。
7楼板厚度为,80mm次梁截面为200mm50bh主梁截面250mm70bh，柱的截面尺寸350mm350mmbh（或400mm400mm）。 1板的计算（按考虑塑性内力重分布方法计算）
板的l2/l1=5400mm/2000mm=2.7<3，按沿短边方向受力的单向板计算，应沿长边方向布置足够数量的构造钢筋。
板的厚度按构造要求取h=80mm﹥L1/40=2000mm/40=50mm。次梁截面高度取h=500mm﹥L2/15=5400mm/15=360mm，截面宽度b=200mm，板尺寸支撑情况如图2所示。
图2板的尺寸
1 荷载
恒载标准值
30mm面层 0.65KN/m2
80mm钢筋混凝土板 0.08m×25KN/m3=2.000KN/m2
15mm混合砂浆天棚抹灰 0.015m×17KN/m3=0.225KN/m2
