粗集料密度及吸水率试验(容量瓶法)

术语、符号

2.1 术 语

2.1.1 集料(骨料) aggregate

在混合料中起骨架和填充作用的粒料，包括碎石、砾石、机制砂、石屑、砂等。

2.1.2 粗集料 coarse aggregate

在沥青混合料中，粗集料是指粒径大于2.36mm的碎石、破碎砾石、筛选砾石和矿渣等；在水泥混凝土中，粗集料是指粒径大于4.75mm的碎石、砾石和破碎砾石。

2.1.3 细集料 fine aggregate

在沥青混合料中，细集料是指粒径小于2.36mm的天然砂、人工砂(包括机制砂)及石屑；在水泥混凝土中，细集料是指粒径小于4.75mm的天然砂、人工砂。

2.1.4 天然砂 natural sand

由自然风化、水流冲刷、堆积形成的、粒径小于4.75mm岩石颗粒，按生存环境分河砂、海砂、山砂等。

2.1.5 人工砂 manufactured sand，synthetic sand

经人为加工处理得到的符合规格要求的细集料，通常指石料加工过程中采取真空抽吸等方法除去大部分土和细粉，或将石屑水洗得到的洁净的细集料。从广义上分类，机制砂、矿渣砂和煅烧砂都属于人工砂。

2.1.6 机制砂 crushed sand

由碎石及砾石经制砂机反复破碎加工至粒径小于2.36mm的人工砂，亦称破碎砂。

2.1.7 石屑 crushed stone dust，screenings，chips

采石场加工碎石时通过最小筛孔(通常为2.36mm或4.75mm)的筛下部分，也称筛屑。

2.1.8 混合砂 blend sand

由天然砂、人工砂、机制砂或石屑等按一定比例混合形成的细集料的统称。

2.1.9 填料 filler

在沥青混合料中起填充作用的粒径小于0.075mm的矿物质粉末。通常是石灰岩等碱性料加工磨细得到的矿粉，水泥、消石灰、粉煤灰等矿物质有时也可作为填料使用。

2.1.10 矿粉 mineral filler

细集料表观密度试验容量瓶法作业指导书

1 目的与适用范围

用容量瓶测定细集料（天然砂、石屑、机制砂）在23℃时对水的表观相对密度和表观密度。本方法适用于含有少量大于2.36mm部分的细集料。

2 仪具与材料

（1）天平：称量1kg，感量不大于1g。

（2）容量瓶：500mL。

（3）烘箱：能控温105℃±5℃。

（4）烧杯：500mL。

（5）洁净水。

（6）其他：干燥器、浅盘、铝制料勺、温度计等。

3 试验准备

将缩分至650g左右的试样在温度为105℃±5℃的烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。

4 试验步骤

4.1 称取烘干的试样约300g（m0），装入盛有半瓶洁净水的容量瓶中。

4.2 摇转容量瓶，使试样在已保温至23℃±1.7℃的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h，然后用滴管添水，使水面与瓶颈刻度线齐平，再塞紧瓶塞，擦干瓶外水分，称其总质量（m2）。

4.3 倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入相同温度的洁净水（温差不超过2℃）至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量（m1）。

注：在砂的表观密度试验过程中应测量并控制水的温度，试验期间的温差不得超过1℃。

5 计算

5.1 细集料的表观相对密度按式（T0328-1）计算至小数点后3位。

ra＝m0/（m0+m1-m2）

(T0328-1)

式中：ra——细集料的表观相对密度，无量纲；

m0——试样的烘干质量（g）；

m1——水及容量瓶总质量（g）。

m2——试样、水及容量瓶总质量（g）。

5.2 表观密度ρa按式（T0328-2）计算,精确至小数点后3位。

ρa＝γa×ρT 或 ρa＝（γa-αT）×ρw

式中：ρa——细集料对水的表观密度（g/cm3）；

ρw——水在4℃时的密度（g/cm3）；

江西省交通运输厅德兴至南昌高速公路建设项目

细集料密度及吸水率试验记录

承包单位： ***有限公司 合 同 段：

监理单位： ***监理有限公司 本表编号：

工程名称 ****道路工程 施工路段 试样单位

取样地点 试样名称 试验规程

材料产地 用途 试验室负责人

试验次数

试样烘干重( g) mo

水、瓶总质量( g) m1

饱和面干试样水、瓶总质

量(g) m2

饱和面干试样质量( g) m3

表观相对密度 ra

表干相对密度 rs

毛体积相对密度 rb

表观相对密度 ra

平均值

表干相对密度 rs

毛体积相对密度 rb

温度修正系数 0C aT

表观密度( g/cm3) pa

表干密度( g/cm3) ps

毛体积密度( g/cm3) pb

吸水率(%) wx

吸水率平均值(%) wx

集料饱和面干吸水率(%) wx

饱和面干吸水率平均值(%) wx

结论： 备注：

试验： 复核： 监理工程师： 日期： 年 月 日 S227

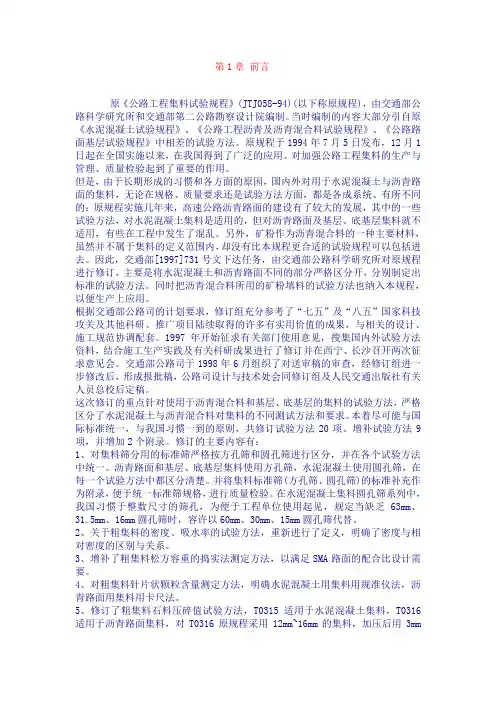

第1章 前言

原《公路工程集料试验规程》(JTJ058-94)(以下称原规程)，由交通部公路科学研究所和交通部第二公路勘察设计院编制。当时编制的内容大部分引自原《水泥混凝土试验规程》、《公路工程沥青及沥青混合料试验规程》、《公路路面基层试验规程》中相差的试验方法。原规程于1994年7月5日发布，12月1日起在全国实施以来，在我国得到了广泛的应用。对加强公路工程集料的生产与管理、质量检验起到了重要的作用。

但是，由于长期形成的习惯和各方面的原因，国内外对用于水泥混凝土与沥青路面的集料，无论在规格、质量要求还是试验方法方面，都是各成系统、有所不同的：原规程实施几年来，高速公路沥青路面的建设有了较大的发展，其中的一些试验方法，对水泥混凝土集料是适用的，但对沥青路面及基层、底基层集料就不适用，有些在工程中发生了混乱。另外，矿粉作为沥青混合料的一种主要材料，虽然并不属于集料的定义范围内，却没有比本规程更合适的试验规程可以包括进去。因此，交通部[1997]731号文下达任务，由交通部公路科学研究所对原规程进行修订，主要是将水泥混凝土和沥青路面不同的部分严格区分开，分别制定出标准的试验方法。同时把沥青混合料所用的矿粉填料的试验方法也纳入本规程，以便生产上应用。

根据交通部公路司的计划要求，修订组充分参考了“七五”及“八五”国家科技攻关及其他科研、推广项目陆续取得的许多有实用价值的成果，与相关的设计、施工规范协调配套。1997年开始征求有关部门使用意见，搜集国内外试验方法资料，结合施工生产实践及有关科研成果进行了修订并在西宁、长沙召开两次征求意见会。交通部公路司于1998年6月组织了对送审稿的审查，经修订组进一步修改后，形成报批稿，公路司设计与技术处会同修订组及人民交通出版社有关人员总校后定稿。

这次修订的重点针对使用于沥青混合料和基层、底基层的集料的试验方法，严格区分了水泥混凝土与沥青混合料对集料的不同测试方法和要求。本着尽可能与国际标准统一，与我国习惯一到的原则，共修订试验方法20项、增补试验方法9项，并增加2个附录。修订的主要内容有：
