粗集料密度试验检测记录表(容量瓶法)

第 页，共 页

粗集料堆积密度及空隙率试验检测记录表 JGLQ02040

检测单位名称： 记录编号：

工程部位/用途 委托/任务编号

样品名称 样品编号

规格型号 来样日期

检测依据 样品描述

判定依据 试验地点

试验条件 温度： ℃ 湿度： % 试验日期

主要仪器设备名称及编号

试验次数 1 2

容量筒的容积V(L)

容量筒的质量m1(g)

自然堆积试样与容量筒的质量m2(g)

试样的自然堆积密度测值ρ(g/cm3)

试样的自然堆积密度测定值ρ(g/cm3)

振实试样与容量筒的质量m2'(g)

试样的振实密度测值ρ'(g/cm3)

试样的振实密度测定值ρ'(g/cm3)

捣实试样与容量筒的质量m2"(g)

试样的捣实密度测值ρ"( g/cm3)

试样的捣实密度测定值ρ"( g/cm3)

水泥混凝土粗集料振实状态下

空隙率Vc(%)

沥青混凝土粗集料骨架捣实状态下

间隙率VCADRC (%)

附加声明：

检测： 记录： 复核： 日期： 年 月 日

绥满国道主干线博克图至牙克石高速公路项目

绥满国道主干线博克图至牙克石高速公路建设管理办公室 1

分部、分项工程

开工报告编写内容及用表

绥满国道主干线博克图至牙克石高速公路项目

绥满国道主干线博克图至牙克石高速公路建设管理办公室 2 第一部分

分部、分项工程

开工报告编写内容及用表

填写说明：

1、分部工程开工报告，由承包人提出后报驻地办初审，报总监办审查，符合要求后经总监办同意后才能正式施工。分项工程开工报告由承包人提出后，经驻地办审查，符合要求后由驻地同意后才能正式施工。分部（分项）工程开工报告表前面要有红头文件的申请报告，驻地办在批准分项工程开工的同时附加工序质量检查程序和分管该项目的专业监理工程师和现场监理名单。

2、分部（分项）工程开工报告主要内容有施工组织设计报审表、施工放样检验表、建筑材料报验单、进场设备报验单。依据技术规范列明本项工程的质量控制指标检验频率和方法。拟使用的施工原始记录表，现场质量检验报告单。

3、施工放样检验表由高级驻地测量工程师签认，测量成果由测量监理员签认。

4、建筑材料报验单须附分部（分项）工程所用的各种原材料、成品、半成品、混合料配合比使用许可证及施工、监理单位所做的原材料试验、标准试验、混合料配合比试验报告，使用许可证须经高级驻地办和总监办材料工程师签认后方能使用。

5、对原材料试验、标准试验、混合料配合比试验，驻地办试验室与施工单位做平行试验，总监办可做符合性试验；重要技术指标如：C30以上砼配合比试验、沥青马歇尔试验、面层（基层、底基层）混合料配合比试验，总监办必须做符合性试验批复。

6、试验报告中应说明对试验结果的意见，需要计算的列出计算式。试验报告和试验记录必须盖有试验室专用章才能生效。

7、试验记录中的使用部位、取样地点等填写要明确，签字齐全。

8、监理抽检资料要真实，杜绝他人代填现象。

各分部（分项）工程所附表格如下：

路基工程

1、 路基土石方工程分部（分项）工程开工申请批复单

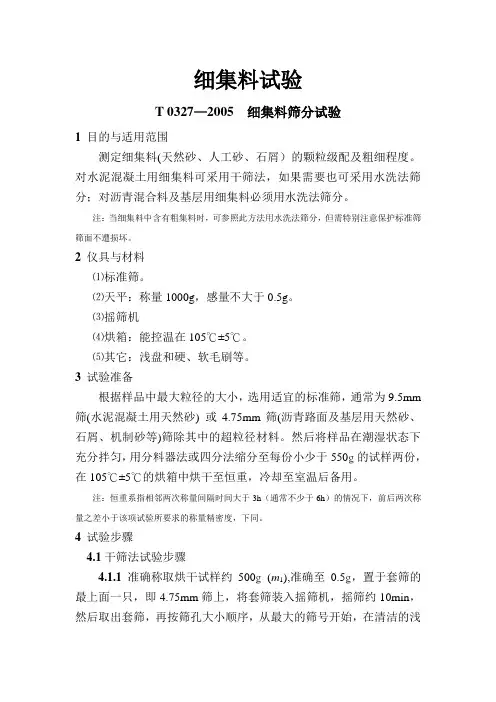

细集料试验

T 0327—2005 细集料筛分试验

1 目的与适用范围

测定细集料(天然砂、人工砂、石屑）的颗粒级配及粗细程度。对水泥混凝土用细集料可采用干筛法，如果需要也可采用水洗法筛分；对沥青混合料及基层用细集料必须用水洗法筛分。

注：当细集料中含有粗集料时，可参照此方法用水洗法筛分，但需特别注意保护标准筛筛面不遭损坏。

2 仪具与材料

⑴标准筛。

⑵天平：称量1000g，感量不大于0.5g。

⑶摇筛机

⑷烘箱：能控温在105℃±5℃。

⑸其它：浅盘和硬、软毛刷等。

3 试验准备

根据样品中最大粒径的大小，选用适宜的标准筛，通常为9.5mm筛(水泥混凝土用天然砂) 或4.75mm筛(沥青路面及基层用天然砂、石屑、机制砂等)筛除其中的超粒径材料。然后将样品在潮湿状态下充分拌匀，用分料器法或四分法缩分至每份小少于550g的试样两份，在105℃±5℃的烘箱中烘干至恒重，冷却至室温后备用。

注：恒重系指相邻两次称量间隔时间大于3h（通常不少于6h）的情况下，前后两次称量之差小于该项试验所要求的称量精密度，下同。

4 试验步骤

4.1干筛法试验步骤

4.1.1 准确称取烘干试样约500g (m1),准确至0.5g，置于套筛的最上面一只，即4.75mm筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上剩余量的0.1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。

注：①试样如为特细砂时，试样质量可减少到100g。

②如试样含泥量超过5%，不宜采用干筛法。

③无摇筛机时，可直接用手筛。

4.1.2 称量各筛筛余试样的质量，精确至0.5g。所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的 1%。

4.2水洗法试验步骤

4.2.1 准确称取烘干试样约500g(m1) ，准确至0.5g。

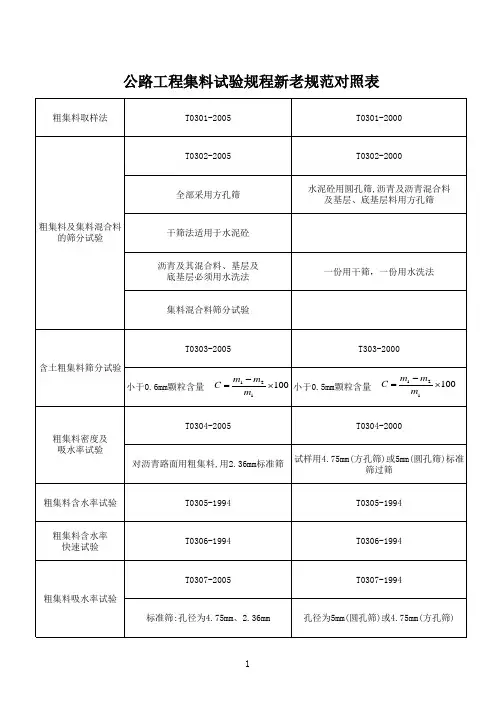

粗集料取样法T0301-2005T0301-2000T0302-2005T0302-2000全部采用方孔筛水泥砼用圆孔筛,沥青及沥青混合料及基层、底基层料用方孔筛干筛法适用于水泥砼沥青及其混合料、基层及底基层必须用水洗法一份用干筛，一份用水洗法集料混合料筛分试验T0303-2005T303-2000小于0.6mm颗粒含量小于0.5mm颗粒含量T0304-2005T0304-2000对沥青路面用粗集料,用2.36mm标准筛试样用4.75mm(方孔筛)或5mm(圆孔筛)标准筛过筛粗集料含水率试验T0305-1994T0305-1994粗集料含水率快速试验T0306-1994T0306-1994T0307-2005T0307-1994标准筛:孔径为4.75mm、2.36mm孔径为5mm(圆孔筛)或4.75mm(方孔筛)公路工程集料试验规程新老规范对照表

粗集料及集料混合料的筛分试验

含土粗集料筛分试验

粗集料密度及吸水率试验

粗集料吸水率试验100121mmmC100121mmmC

1T0308-2005T0308-2000水泥砼集料过4.75mm筛,沥青混合料过2.36mm筛试样用5mm(圆孔)或4.75mm(方孔筛)标准筛删除表面含水率T0309-2005T0309-2000取消30L容量筒有30L容量筒统一相同的容量筒分水泥砼及沥青路面集料两套不同系列的容量筒T0310-2005T0310-2000含泥量筛孔1.18mm,0.075mm各一只,泥块含量用2.36mm及4.75mm含泥量用小于0.075mm,泥块含量用5mm筛孔(圆孔筛)T0311-2005T0311-2000方孔筛4.75mm圆孔筛5mmT0312-2005T0312-2000适用于沥青混合料粗集料有机物含量试验T0313-1994T0313-1994T0314-2000T0314-2000规定方孔筛使用圆孔筛粗集料堆积密度及空隙率试验
