地铁车站杂散电流施工

某地铁车站综合接地及杂散电流施工方案

一、项目背景

地铁车站建设工程是一项大型基础设施工程，为了确保施工期间和使用期间的安全性和可靠性，综合接地及杂散电流的施工是非常重要的。本方案将详细说明在该车站的综合接地及杂散电流施工的步骤和措施。

二、施工目标

1.确保车站内各个设备和系统的正常运行；

2.保证乘客和工作人员的人身安全；

3.减少车站内的杂散电流。

三、施工步骤

1.接地系统的建设

（1）对车站内各个设备的接地系统进行规划和设计；

（2）根据设计方案，施工人员在车站内进行接地系统的铺设和安装；

（3）接地系统的测试和验收。

2.综合接地系统

（1）建设综合接地系统，包括车站内的各个设备和系统；

（2）对综合接地系统进行测试和调试，确保其正常运行。

3.杂散电流的控制

（1）对车站内可能产生杂散电流的设备和系统进行检查和排查； （2）针对杂散电流产生的设备和系统进行改进，减少其杂散电流的影响；

（3）对控制杂散电流起关键作用的设备和系统进行调试和测试，确保其正常运行。

四、施工措施

1.合理安排施工时间和车站的使用时间，确保施工不对车站正常运行造成影响；

2.施工人员必须具备相关的技术和安全知识，严格按照施工方案进行施工；

3.施工过程中必须遵守相关的安全操作规程，确保施工人员和车站内的人员的安全；

4.在施工期间，车站进行监控和巡检，及时发现和处理施工过程中的问题；

5.施工结束后，对施工过程进行总结和评估，及时修复和改进存在的问题。

五、安全保障措施

1.施工人员必须佩戴个人防护装备，包括安全帽、防护鞋等；

2.车站内设置安全警示标识，提醒人员注意安全；

3.定期组织施工人员进行安全培训和演练，提高其安全意识和应急处置能力；

4.建立安全责任制，明确责任人和责任范围； 5.对施工人员进行定期的身体健康检查，确保其身体状况符合施工要求。

六、施工进度及验收

1.确定施工计划和工期，严格按照计划进行施工；

龙源期刊网

地铁杂散电流的危害及防护

作者：龚秋龙

来源：《探索科学》2015年第05期

摘要：地铁杂散电流是一种有害的电流，会对地铁设备、地下管线、电线电缆以及基础设施的安全运行和使用寿命都会造成一定的危害。有必要对杂散电流的危害和防护方法进行研究，采取有效措施，保障地铁运行安全。

关键词：杂散电流;地铁;危害;防护

引言

为了缓解交通压力，目前我国各个城市都大力开展地铁建设，由于地铁大多采用直流供电方式，会产生一定的杂散电流。同时为了保持城市美观，供水、燃气管道及供电、通信电缆等大多采用地下埋设。开展地铁杂散电流对这些管道和电缆的腐蚀危害以及防护方法的研究对保障地铁基础结构和周边管线及基础设施的安全，延长他们的使用寿命具有重要的现实意义。

一、杂散电流产生

1、杂散电流（迷流）腐蚀概念

以走行轨为回流通路的直流牵引供电系统，由于走行轨不可能完全绝缘于道床结构，钢轨不可避免地向道床及其它结构泄漏电流，这种电流就是杂散电流，也称为地中迷流。

杂散电流对土建结构钢筋、设备金属外壳及其它地下金属管线产生的电化学腐蚀，即杂散电流腐蚀，也叫做迷流腐蚀。

2、杂散电流的产生

杂散电流可用以下形式说明：

二、杂散电流的危害

地铁中的杂散电流是一种有害的电流，会对地铁中的电气设备、设施的正常运行造成不同程度的影响，还会对隧道、道床的结构钢和附近的金属管线造成不同程度的危害。 龙源期刊网

杂散电流对埋地金属管线和混凝土主体结构中钢筋的腐蚀在本质上是电化学腐蚀，属于局部腐蚀，其原理与钢铁在大气条件下或在水溶液及土壤电解质中发生的自然腐蚀一样，都是具有阳极过程和阴极过程的氧化还原反应。杂散电流的危害主要有以下几种：

地铁杂散电流监测系统施工方案

引言

地铁系统作为城市交通中不可或缺的一部分，承载着大量乘客的出行需求。然而，在地铁系统中常常出现地铁杂散电流问题，给运营安全和设备寿命带来隐患。因此，为了解决这一问题，地铁杂散电流监测系统的施工方案应运而生。

1. 方案概述

地铁杂散电流监测系统施工方案旨在安装一套完备的系统来监测地铁杂散电流的存在和变化。该方案包含了硬件设备的安装、软件的开发与集成、工作人员培训等方面。

2. 硬件设备安装

为了实现杂散电流监测，我们需要安装一系列硬件设备，包括感应器、数据采集器和主控制器。感应器负责收集电流数据，数据采集器负责进行数据整理和传输，主控制器则用于监控整个系统的工作状态。

2.1 感应器

感应器是地铁杂散电流监测系统的核心装置，用于实时感知地铁轨道上的电流情况。感应器应安装在地铁轨道上，通过精确探测地铁周围的电流变化。为了保证感应器的灵敏度，我们将采用先进的传感技术以及高质量的材料。

2.2 数据采集器 数据采集器负责收集感应器传输过来的数据，并对其进行整理和存储。为了保证数据的准确性和可靠性，数据采集器应选用高性能的芯片和存储设备。此外，数据采集器还应具备远程监控和管理功能，以便工作人员实时获取数据。

2.3 主控制器

主控制器作为杂散电流监测系统的核心节点，负责整个系统的控制和管理。主控制器应能够与感应器和数据采集器进行稳定的通信，并能对数据进行分析和处理。此外，主控制器还应具备自动报警和实时监控功能，以便及时发现和解决潜在问题。

3. 软件开发与集成

除了硬件设备的安装外，地铁杂散电流监测系统还需要进行软件的开发与集成。软件系统应包括数据分析与处理、报警处理、远程监控等功能。

3.1 数据分析与处理

为了实现对地铁杂散电流数据的分析和处理，我们将开发相关的数据处理算法和程序。利用这些算法和程序，我们可以快速准确地分析地铁杂散电流的变化趋势，并提供相应的处理建议。

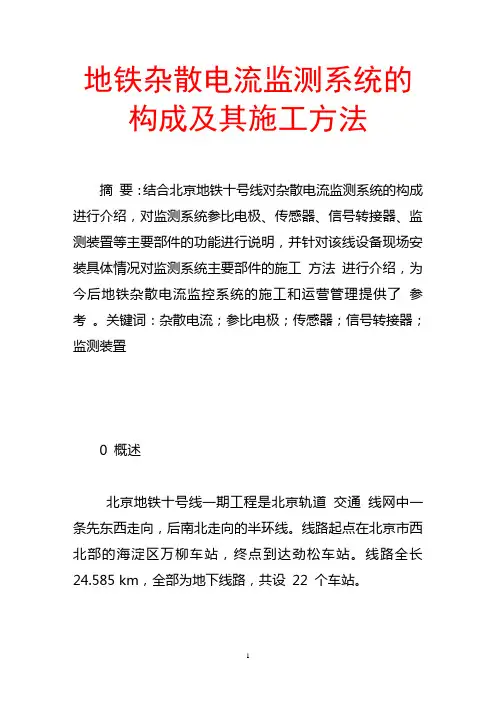

1 地铁杂散电流监测系统的构成及其施工方法

摘 要：结合北京地铁十号线对杂散电流监测系统的构成进行介绍，对监测系统参比电极、传感器、信号转接器、监测装置等主要部件的功能进行说明，并针对该线设备现场安装具体情况对监测系统主要部件的施工 方法 进行介绍，为今后地铁杂散电流监控系统的施工和运营管理提供了 参考 。关键词：杂散电流；参比电极；传感器；信号转接器；监测装置

0 概述

北京地铁十号线一期工程是北京轨道 交通 线网中一条先东西走向，后南北走向的半环线。线路起点在北京市西北部的海淀区万柳车站，终点到达劲松车站。线路全长

24.585 km，全部为地下线路，共设 22 个车站。

地铁十号线一期工程杂散电流防护采取了正线走行轨

2 绝缘安装，利用道床设置杂散电流收集网、变电所设置排流柜的综合防护措施。设置杂散电流监测系统通过监测道床和地下结构杂散电流收集网极化电位等数据，实现对地铁十号线一期工程的杂散电流分布的综合监测，为运营维护部门判断杂散电流防护系统状况提供依据。

1 系统构成

地铁十号线杂散电流监测系统采用车站（变电所）监测和控制中心集中监测二级监测系统。杂散电流防护系统主要由参比电极、整体道床测防端子、地下结构测防端子、测量线、传感器、通信电缆、信号转接器、变电所监测装置组成。

2 系统各部分部件功能及施工方法

全线在各车站混合变电所内分别设置 1 台杂散电流监测装置，全线共 13 台。该装置经过通信电缆与该站及该站两端各半个区间内的转接器相连，转接器下连传感器，各监测点传感器经由测量线与该点结构钢和整体道床测防端子（地下结构测防端子）对应的参比电极相连，实现对该分区结构和整体道床结构钢筋的极化电位数据采集，数据统计并上传至转接器，再由转接器将数据整合后上传至监测装置处

3 理。杂散电流监测装置通过变电所内通信 网络 与电力监控系统接口，将处理和统计后的数据传至监控中心。

在每个车站的有效站台两端以及车站边缘约200 m 的隧道外墙及道床上设置杂散电流测量端子，上下行各 16 处。在距离测量端子 1 m 范围内分别安装参比电极，参比电极不允许与结构钢筋直接接触，道床连接端子利用临近连接端子替代，参比电极安装于道床内靠外墙侧。每个参比电极及测量端子对应一个传感器，传感器与参比电极距离须小于 2 m，传感器安装于隧道及整体道床参比电极附近的上下行隧道外侧壁上。在每个牵引变电所所在车站的上下行站台板电缆出口附近各安装 1 个信号转接器，信号转接器安装于车站范围排流端子附近的隧道外墙上。无牵引变电所车站的各监测点传感器采用通信电缆与相邻牵引变电所信号转接器相连。2.1
