信号发生器使用说明

FG -002C函数信号发生器使用说明面板旋钮按键功能及使用介绍1．EXT COUNTER IN——外测频信号输入端当外测频信号由此输入时，COUNTER按钮应处于按下状态，此时频率显示窗口显示外部输入信号的频率。

2．VCF IN——外测频控制信号输入端⑴．输入电压范围：0~10V（DC+AC峰值）⑵．频率变化范围：≥100∶13．DC OFFSET（Pull）——输出函数信号直流电平补偿调节旋钮当此旋钮被拉出时，调节范围为-5V~+5V（50Ω负载），调节旋钮未被拉出时，为0电平补偿。

4．SYM（Pull）——输出波形对称性调节旋钮此旋钮被拉出时，调节此旋钮可改变输出信号的对称性，对称性变化范围在10∶1到1∶10。

此旋钮未被拉出时，输出对称信号。

5．TTL/CMOS OUT——TTL/CMOS电平输出端6．RATE——扫描速度调节旋钮扫描速度（RATE旋钮）在20ms~2s（50hz to 0.5Hz）之间可调。

7．SWEEP WIDTH（Pull）——扫描宽度调节旋钮此旋钮被拉出时，调节此旋钮可以改变扫描宽度。

扫描宽度从1∶1到100∶1之间可调。

8．OUT PUT——函数信号输出端空载时，输出电压为20Vp-p,当负载为50Ω时，输出电压为10Vp-p。

9．ATT（Attenuator）——函数信号输出幅度衰减按钮按下此按钮，输出信号幅度被衰减20dB（衰减10倍）。

10．COUNTER——扫描/计数按钮（频率计数器功能）当COUNTER被按下时为频率计数功能，此时被测信号从EXT COUNTER IN 端输入⑴．6位数码管显示，显示频率范围在0.2Hz~50MHz⑵．精度：时基误差为±1个字⑶．输入灵敏度：KHz范围内为100mV；MHz范围时为300mV⑷．最大输入电压：150Vrms at 1KHz11．FREQUENCY——输出函数信号频率调节旋钮12．AMPL——输出函数信号幅度调节旋钮13．FUNCTION——输出函数信号波形选择按钮14．Power电源开关15．FREQUENCY RANGE（Hz）——频率范围选择按钮16.显示屏17. TTL/COMS电平调节旋钮当TTL/CMOS（Pull）旋钮未被拉出时，输出TTL电平，且上升/下降沿时间小于25ns。

通信行业信号发生器使用说明书1. 简介通信行业信号发生器是一种用于产生各种测试信号的仪器，可用于测试、调试和验证通信设备的性能和功能。

2. 规格参数- 频率范围：XX Hz 至 XX Hz- 输出功率：XX dBm- 调制方式：XX调制- 调制频率范围：XX Hz 至 XX Hz- 工作温度：XX℃至 XX℃- 输入电源：XX VAC3. 外观及结构通信行业信号发生器外观简洁美观，采用坚固的金属外壳，具有抗干扰能力和耐用性。

仪器正面设有液晶显示屏，操作按键和旋钮，便于用户进行操作和参数调节。

4. 使用方法4.1 电源连接将通信行业信号发生器的电源线连接到交流电源插座，并确保电源电压与规格参数相符。

4.2 信号参数设置通过操作按键和旋钮，设置所需的信号频率、输出功率、调制方式和调制频率等参数。

4.3 信号输出将信号发生器的输出端与待测试设备的输入端连接，确保连接稳固可靠。

4.4 信号调试与验证通过调整信号发生器的参数，观察并验证待测试设备的性能和功能。

可使用示波器、频谱仪等测试仪器进行进一步的信号分析。

5. 注意事项5.1 请在通风良好的环境中使用信号发生器，避免长时间暴露在高温或潮湿的环境中。

5.2 在使用信号发生器前，请阅读并理解本使用说明书，并按照说明进行正确的操作。

5.3 请避免将信号发生器连接到不匹配的设备，避免因此造成设备损坏或人身伤害。

5.4 请勿在使用过程中随意拆卸或改动信号发生器的内部零部件，如需维修请联系专业技术人员。

5.5 当信号发生器长时间不使用时，请及时断开电源并妥善保存。

6. 故障排除当信号发生器无法正常工作时，可按以下方法进行故障排除：- 检查电源连接是否正常。

- 检查输入信号线缆是否与待测试设备连接良好。

- 尝试调整信号发生器的参数，查看是否能够恢复正常工作。

如果以上故障排除方法无法解决问题，请联系供应商或相关技术人员进行进一步的维修和支持。

7. 保养与维护7.1 定期清洁信号发生器的外壳，并使用柔软的干布擦拭显示屏和操作按键。

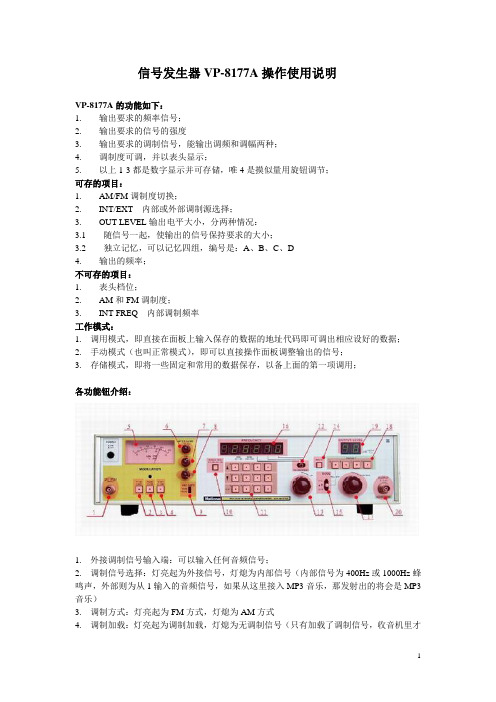

信号发生器VP-8177A操作使用说明VP-8177A的功能如下：1. 输出要求的频率信号；2. 输出要求的信号的强度3. 输出要求的调制信号，能输出调频和调幅两种；4. 调制度可调，并以表头显示；5. 以上1-3都是数字显示并可存储，唯4是摸似量用旋钮调节；可存的项目：1. AM/FM调制度切换；2. INT/EXT内部或外部调制源选择；3. OUT LEVEL输出电平大小，分两种情况：3.1 随信号一起，使输出的信号保持要求的大小；3.2 独立记忆，可以记忆四组，编号是：A、B、C、D4. 输出的频率；不可存的项目：1. 表头档位；2. AM和FM调制度；3. INT FREQ内部调制频率工作模式：1. 调用模式，即直接在面板上输入保存的数据的地址代码即可调出相应设好的数据；2. 手动模式（也叫正常模式），即可以直接操作面板调整输出的信号；3. 存储模式，即将一些固定和常用的数据保存，以备上面的第一项调用；各功能钮介绍：1.外接调制信号输入端：可以输入任何音频信号；2. 调制信号选择：灯亮起为外接信号，灯熄为内部信号（内部信号为400Hz或1000Hz蜂鸣声，外部则为从1输入的音频信号，如果从这里接入MP3音乐，那发射出的将会是MP3音乐）3. 调制方式：灯亮起为FM方式，灯熄为AM方式4. 调制加载：灯亮起为调制加载，灯熄为无调制信号（只有加载了调制信号，收音机里才有加载的信号声，无加载则收音机里什么声音都没有，这种方式可以用来发CW电报）5. 表头――FM显示为KHz，AM显示为%；6. 表头量程，共三档；7. FM调制度调节钮；8. AM调制度调节钮；9. 内置调制信号频率选择开关：分别是400Hz和1000Hz;10. 频率量程选择钮：分0.1—30M和30-100M两档：0.1- 30M的显示为：00.1000-300000 如5M只能输为：05.0000，不能输成005.000 30-100M的显示为：030.000-120.000不符合以上的显示数字将会闪烁提示输入错误；11. 记忆地址钮和置数功能钮11.1 在调用模式时，该区域12个钮可以组合调用32组预设的数据；11.2 在置数模式（正常工作模式）时，作为频率置数功能钮，每一竖排为相对应数字的加、减、置零功能，共有四位；11.3 在存储模式时，该区域12个钮可以组合32组数据的代码，规律如下：A、B、C、D为数据的首位；1-8为数据的未位，因此共有4X8＝32个记忆；具体的记忆码如：A1、A2、…C5、C8等等；12. 置数位数选择开关；对应最后三位数码的相应位数，13. 飞梭对应12的开关改变相应数的变化，拔到哪位就是哪位有效；14. 保存按钮；在存储模式时有效，其它功能位只对电平记忆有效；15. 工作模式选择开关；RCL――＞调用模式↑↓――＞置数模式（正常工作模式）STO――＞存储模式16. 频率显示窗口；要注意的是量程，若数字闪烁则表示出错；17. 电平调整飞梭；18. 电平记忆钮：共有4个，记忆方法：先按电平记忆钮，然后调整电平数据至想要的，再按一下“保存按钮”，（图中14）即可；任何状况下直接按相应的电平记忆钮则可调出相应的数据；19. 电平显示窗口；20. RF输出端口；存储说明：1. 将工作模式打到存储模式（图中15）；2. 操作面板，设定输出频率、电平、调制方式、调制信号来源，为方便改变频率，在此操作时，可能会将工作模式打到手动模式，调完数据后，再将工作模式打回存储模式；3. 设定好后在面板上设一个记忆地址，分A、B、C、D四段，每段共有1—8个，因此共有32个记忆地址；4. 设定好地址后按一下：“WRITE”钮即完成存储，如一个数据是：调制方式为：AM；调制信号源为内置；载波频率为：580KHz 输出电平是：98dB设置方法是：4.1先将工作模式设为“正常模式”或“存储模式”；4.2 选择合适的频率量程，此频率必需为：0.1-30M4.3 设置信号来源为内置；4.4 设置发射频率是580KHz；4.5 设置输出电平是98dB；4.6 将工作模式调为“存储模式”（若原先是正常模式的话）4.7 设定一个存储数据的地址，如“A1”；4.8 按“保存按钮”（“WRITE”）（图中的14）4.9 若要继续保存则重复上面的动作，若保存结束，则要将工作模式设为“正常模式”或“调用模式”。

EE1420系列DDS合成函数信号发生器使用说明书目录一、概述二、主要特征三、技术参数四、工作原理五、面板功能说明六、使用说明6.1数值输入6.2频率、相移参数设置6.3幅度、偏置参数设置6.4波形选择6.5 AM、FM调制设置6.6 FSK调制设置6.7 BPSK调制设置6.8 SWP设置6.9 Burst（猝发）设置6.10同步功能设置6.11图形辅助设置6.12测频功能设置6.13音频功能设置6.14扫频仪功能设置6.15存储、调用功能设置6.16 GPIB、RS232/485、USB使用七、远控编程指南八、使用实例九、维修与注意事项十、仪器成套设备及附件一、概述本仪器是一种精密的测试仪器，采用DDS（直接数字合成）技术，输出信号的频率稳定度等同于内部晶体振荡器，使测试更加准确，内部输出正弦波，方波，脉冲波，三角波，锯齿波，TTL/CMOS，50Hz，AM波及FM波、FSK、BPSK、BURST、扫频等多种波形，内嵌式1.5G计数器，可以实现低频数字扫频仪功能。

可满足各种测试要求，是工程师、电子实验室、生产线及教学、科研必备的理想设备。

使用了多种数字化技术、全中文操作、采用ARM处理器具有极佳的性价比。

二、主要特征1．采用DDS直接数字合成技术，频率稳定度±2.5ppm（秒稳、常温）；2．4.3寸、65536色高亮度液晶显示屏，全中文显示，极佳的人性化人机交互界面；3．优于0.15%的正弦波失真；4．具有音频信号输出功能（选用）；5．超低频扫频仪功能（选用）；6．大量采用大规模器件和贴片元件，保证仪器的高可靠性，平均无故障时间高达数千小时以上；7．选配GPIB、RS232、USB接口；8．所有参数数字化控制；9．同主输出信号相位相关的50Hz信号(选用)；10．内嵌式1.5G计数器。

三、技术参数1.输出波形：1.1函数输出波形组合：BURST 扫频AM FM FSK BPSK TTL/CMOS正弦√√√√√√√方波√√√√√√脉冲√√三角√√锯齿√√1kHz内部调制信号、50Hz输出等1.2 音频输出波形：正弦波（方波，三角，锯齿等可选）；2．输出频率2.1主函数输出频率函数信号的频率低端为1uHz，分辨率1uHzEE1420A EE1420B EE1420C正弦10MHz 30MHz 50MHz方波，TTL 10MHz脉冲，三角，锯齿波100kHz2.2音频源输出频率：10mHz~300kHz（1MHz可选），分辨率1mHz3．输出端：函数，同步（TTL/CMOS），音频(选用)4．输出信号方式：点频，扫频，调幅，调频，FSK，BPSK，BURST5．输出电平：函数信号输出：<10MHz,2mVpp～20Vpp (高阻,<±10%±1mVpp)；>10MHz, 2mVpp～6Vpp (高阻,显示精度不考核)；频响：≤±0.5dB（<3MHz，20Vpp）；≤± 2dB（<10MHz,20Vpp）；音频幅度：100mVpp～6Vpp（6mVpp～6Vpp可选）(高阻，输出阻抗50Ω)；CMOS信号范围：3Vpp～15Vpp（<1MHz）；50Hz信号幅度：3Vpp±1Vpp；6．同步：同步源：载波调制内部1KHz调制信号、外部调制信号（TTL）信号电平：TTL，信号频率<10MCMOS电平，设置范围3Vpp~15Vpp，频率<1M7．函数（正弦）信号起始相位调节：0～360度，分辨率：0.1度8．正弦波失真：≤0.15%（<100kHz, 20Vpp）9．方波、脉冲：方波占空比调节范围： 20%~80%，频率<1MHz30%~70%，频率<6MHz40%~60%，频率<10MHz脉冲占空比调节范围：1%~99% ，频率<50KHz，2%~98% ，频率>50KHz 方波上升/下降沿：≤30ns（主函数）10．三角波线性度：≤1%(≤50kHz)，≤2%（>50kHz）（主函数）11．内部扫频：线性，满量程扫频扫描步进时间：100uS ~ 1S12．调制特性：AM：载波正弦，调制源：内/外部调幅深度：0~100%（载波≤10M, ≤10Vpp，调制频率≤1kHz）调幅深度：0~50%（载波≤30M, ≤3Vpp，调制频率≤1kHz）调幅深度：0~30%（载波>30M, ≤3Vpp，调制频率≤1kHz）FM：载波正弦、方波，调制源：内/外部，调频频偏：0~100KHz可调(载波>1MHz，调制<20kHz)FSK：载波正弦、方波，调制源：内/外部BPSK：载波正弦、方波，调制源：内/外部，相位设置：0~360度设置BURST：载波正弦、方波、脉冲、三角、锯齿猝发数量：1-65535，±1误差内触发：按键单次触发外触发：单次或连续触发，外输入频率必须小于内部脉冲频率的50倍以上（占空比50%±10%）内调制信号：1KHz，正弦波外调制信号要求：（典型）AM：正弦波，≤1Vpp，频率<10kHzFM：正弦波，≤1Vpp，频率<30kHzFSK、BPSK、BURST：输入脉冲波，TTL电平，频率<30kHz 13．直流偏置调节可以实现单极性信号（正、负极性，≤10Vpp）偏移量设置范围：≤±10V（信号幅度3.17Vpp～5Vpp），设置范围随信号输出幅度自动调整14．外部参考：频率：正弦、10MHz±50KHz幅度：300mVrms～1Vrms15．内嵌式计数器（选配）计数范围：10Hz～100MHz(～200M～1G～1.5G选配)灵敏度：10Hz～100M 100mVrms16．内嵌式扫频仪（选配）（功率相关指标为检波器50Ω匹配状态下）扫描范围：10KHz~10MHz（30MHz、50MHz选件）频率分辨率：1uHz输出功率：13dBm~-56dBm动态范围：+17dBm~-63dBm显示分辨率：0.1dB标记数量：5扫描时间：100mS（20S）~40S17．功率放大模块（选配）功率≥10W（4Ω），20Hz~40kHz，正弦波18. 接口：（选用件）GPIB接口（选用件）RS232/485接口（选用件）USB Device（选用件）；19. 电源及整机功耗：电压：220V±10%；频率：50Hz±5Hz；功耗：≤30VA；20. 外形尺寸及重量：外形尺寸：L×B×H mm：400×250×120；质量：3Kg21.工作环境组别：Ⅱ组（0℃～+40℃）四、 工作原理1. 如图1所示：整机电路主要由波形产生电路，变换电路，控制电路，键盘及显示电路、接口电路和输出电路组成。

信号发生器使用说明一、信号发生器的种类1.函数发生器：可以产生各种波形信号，如正弦波、方波、三角波等。

2.脉冲发生器：可以产生各种脉冲信号，如单脉冲、双脉冲、多脉冲等。

3.噪声发生器：可以产生各种噪声信号，如高斯噪声、白噪声等。

4.频率发生器：可以产生特定频率的信号，常用于频率测量和频率调制。

5.相位发生器：可以产生相位可变的信号，并用于相位测量、相位调制等应用。

二、信号发生器的使用1.连接电源：将信号发生器的电源线插入交流电源插座，并打开电源开关。

2.设置基本参数：根据需要，设置好信号发生器的基本参数，包括输出类型、频率、幅度等。

一般可以通过旋钮或面板上的按键来设置。

3.连接外部设备：将信号发生器的输出端口与需要接入的仪器或设备连接。

请注意检查连接线的接头是否正确，确保信号传输的可靠性。

4.调节信号参数：按照测试需求，进一步调节信号发生器的参数，如调节频率、幅度、相位等。

可以通过观察外部设备的反应来确定信号参数是否符合要求。

5.测试信号质量：用接收或测量设备接收信号发生器产生的信号，检查信号的质量是否符合要求。

可以通过观察波形、振幅、频谱等方式进行判断。

6.记录测试结果：根据测试的需要，记录测试结果，包括信号参数、测量数据等。

三、信号发生器的注意事项1.保持信号稳定：在使用信号发生器的过程中，要保持信号的稳定性。

避免信号频率、幅度等参数的突然变化，以免影响测试结果或损坏被测系统。

2.正确连接：在连接信号发生器时要确保连接线的接头正确，避免接触不良或接反的情况。

同时，要选择合适的连接线，避免信号衰减或噪声干扰。

3.合理使用幅度：在设置信号发生器的输出幅度时，要根据被测系统的输入范围和信噪比要求来选择合适的幅度。

过高或过低的幅度可能导致信号失真或无法被检测到。

4.注意保护仪器：使用信号发生器时要注意保护仪器，避免碰撞、摔落或进水等情况。

同时，应定期对信号发生器进行维护和校准，以确保其准确性和可靠性。

快速指南版权和声明1一般安全概要 2 一般性检查 3 使用前准备 4 前面板 5 后面板10 用户界面13 固件操作16 触摸操作17 帮助信息17 远程控制18 更多产品信息18 保修卡19版权深圳市鼎阳科技股份有限公司版权所有商标信息SIGLENT是深圳市鼎阳科技股份有限公司的注册商标声明本公司产品受已获准及尚在审批的中华人民共和国专利的保护。

本公司保留改变规格及价格的权利。

本手册提供的信息取代以往出版的所有资料。

未经本公司同意，不得以任何形式或手段复制、摘抄、翻译本手册的内容。

产品认证SIGLENT 认证本产品符合中国国家产品标准和行业产品标准，并进一步认证本产品符合其他国际标准组织成员的相关标准。

联系我们深圳市鼎阳科技股份有限公司地址：广东省深圳市宝安区68区安通达工业园四栋&五栋服务热线：400-878-0807E-mail:*******************了解下列安全性预防措施，以避免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，请务必按照规定使用本产品。

只有合格的技术人员才可执行维修程序防止火灾或人身伤害使用适当的电源线——只可使用所在国家认可的本产品专用电源线。

将产品接地——本产品通过电源线接地导体接地。

为了防止电击，接地导体必须与大地相连。

在与本产品输入或输出终端连接前，请务必将本产品正确接地。

正确连接信号线——信号地线与地电势相同，请勿将地线连接到高电压上。

在测试过程中，请勿触摸裸露的接点和部件。

查看所有终端的额定值——为了防止火灾或电击危险，请查看本产品的所有额定值和标记说明。

在连接产品前，请阅读本产品手册，以便进一步了解有关额定值的信息。

怀疑产品出现故障时，请勿操作——如怀疑本产品有损坏，请让合格的维修人员进行检查。

避免电路外露——电源接通后请勿接触外露的接头和元件。

勿在潮湿环境下操作勿在易燃易爆环境中操作保持产品表面清洁和干燥安全术语和标记本产品上使用的术语本产品上会出现如下术语：-DANGER：表示标记附近有直接伤害危险存在。

杭州联测自动化技术有限公司杭州联测自动化技术有限公司信号发生器使用说明书第1版U-S4.2-LCCN 1前言感谢您购买我公司产品。

本手册是关于产品的功能、操作方法和故障处理方法等的说明书。

在操作之前请仔细阅读本手册，正确使用产品。

在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。

注意本手册内容随仪表的性能及功能提升而改变，恕不提前通知。

本手册内容我们力求正确无误，如果您有任何疑问或发现任何错误，请与我们联系。

版本U-S4.2-LCCN1第一版2019年10月确认包装内容确认包装内容仪表提供以下标准附件，请确认附件是否齐全并完好无损。

序号物品名称数量备注1信号发生器1升级版2测试引线3一红一黑一黄3使用说明书14合格证157号电池46便携包1目录目录第一章概括 (1)1.1简介 (1)1.2主要功能 (1)1.3技术指标 (2)1.4规格 (3)第二章各部分名称及功能 (4)2.1接线端子 (5)2.2按键 (6)2.3液晶屏显示 (7)第三章信号输出 (8)3.1电压、有源电流输出 (8)3.24-20mA输出 (8)3.3热电偶输出 (9)3.4电阻/热电阻输出 (9)3.5无源电流输出 (10)3.6电压、电流信号按显示量程输出或测量(免去量程换算) (11)第四章信号测量 (12)4.1电压、有源电流测量 (12)目录4.2无源电流测量 (13)4.3电阻/热电阻测量 (14)4.4热电偶测量 (14)4.5调节阀门 (15)第五章可编程输出 (16)5.1分割输出功能(n/m) (16)5.2线性输出功能 (16)5.3自动步进功能 (18)第六章故障排除及仪表维护 (19)6.1故障排除 (19)6.2仪表维护 (20)第一章概括第一章概括1.1简介本信号发生器具有多种信号的测量和输出功能，包括电压、电流、热电偶、电阻、热电阻信号，采用高清LCD液晶屏和功能分明的硅胶按键，显示清晰，操作简单，且具有待机时间长，精度高和可编程输出功能。

信号发生器使用说明书一、产品简介信号发生器是一种用于产生不同频率、波形和幅度的电信号的仪器设备。

它广泛应用于电子测试、通信、音频、视频等领域。

本说明书将详细介绍信号发生器的主要功能和使用方法，帮助用户正确使用该设备。

二、产品特点1. 多功能：信号发生器支持产生多种不同波形的信号，包括正弦波、方波、三角波等，满足不同测试需求。

2. 宽频范围：信号发生器具有宽广的频率范围，可根据需要调节频率大小，适应不同的应用场景。

3. 高精度：信号发生器能够提供高精度的信号输出，保证测量结果的准确性。

4. 便携式设计：信号发生器采用便携式设计，方便用户携带和操作。

三、使用方法1. 连接电源：将信号发生器插头插入供电插座，确保电源稳定。

2. 连接信号输出：使用适当的连接线将信号发生器的输出端与被测试设备的输入端连接。

3. 设置参数：根据实际需要，通过仪器面板上的菜单和按钮设置所需的频率、波形和幅度。

4. 信号发生器启动：按下仪器面板上的启动按钮，信号发生器开始工作，并输出指定参数的信号。

5. 测试结果：通过被测试设备接收到的信号，观察和记录测试结果。

四、操作注意事项1. 信号发生器只能在干燥的室内环境中使用，避免与水和潮湿环境接触。

2. 使用前请确保信号发生器和被测试设备的电源都已关闭，避免操作中的电子干扰。

3. 在调节参数或更换连接线时，请先关闭信号发生器，以避免误操作造成损坏。

4. 在使用过程中，应注意信号发生器的工作状态，及时调整参数以满足测试需求。

5. 使用完毕后，请及时关闭信号发生器和被测试设备的电源。

五、故障排除以下是一些常见故障及可能的解决方法：1. 无信号输出：请检查是否正确连接了信号输出和被测试设备，确保所有线缆连接紧密。

2. 信号不稳定：请检查输入电源是否稳定，排除电源波动的可能性。

3. 参数调节不准确：请检查是否正确操作仪器面板上的按钮和菜单，确保参数设置正确。

六、维护保养1. 定期检查仪器面板和连接线是否有损坏，如发现问题请及时更换。
