网线水晶头接法序(图文详解)————————————————————————————————作者：————————————————————————————————日期：2网线水晶头接法和线序（图文详解）网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

图文详解网线水晶头接法和线序1、568B标准摆放的顺序是：橙绿蓝棕，白在前，蓝绿（两线）互换。

2、568A标准摆放的顺序是：橙绿蓝棕，橙绿两系先互换为绿橙蓝棕，白在前，蓝橙两线再互换。

[共同点：蓝棕（两色系）均在后，白在前，4、6交替。

]3、为了保持最佳的兼容性，普遍采用EIA／TIA568B标准来制作网线。

图文详解网线水晶头接法和线序网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是橙白、绿白、蓝白、棕白，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

网线水晶头有两种做法标准，标准分别为TIA/EIA 568B和TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙2、橙3、白绿4、蓝5、白蓝6、绿7、白棕8、棕TIA/EIA-568A: 1、白绿2、绿3、白橙4、蓝5、白蓝6、橙7、白棕8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

根据网线两端水晶头做法是否相同，有两种网线接法。

直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为 100m。

如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。

自由风翔从来不为谁停留，寻找另一次感动，我是风主页博客相册|个人档案查看文章RJ45水晶头的正确接线方法2007年01月25日上午 08:34在我们所接触到的局域网系统中，有许多的网络线缆是用户自行制作与连接，但在此过程中，我们发现很多网络线接法并不规范，同时给日后的网络维护与检查带来麻烦。

下图是正确的网络线RJ45水晶头接线图，RJ45的水晶头接法分T568A与T568B，两种接线方法基本相同，不同是，T568B的首线对是橙色，T568A 的首线对是绿色。

如果直接用网线将两台PC用对等网连接，应采用的接法为一端为T568A，另一端为T568B。

如果通过网络集线器或网络交换机组网，网线两头接法应同为T568A或T568B，常见的是T568B的接法。

一、接线标准我们在使用UTP（非屏蔽双绞线）制作网线主要遵循ANSI/TIA/EIA-568A(简称T568A）和ANSI/TIA/EIA-568B(简称T568B)标准。

T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps。

在使用上，T568A/T568B只能在接线颜色上进行区别。

T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

二、RJ-45各脚功能(10BaseT/100BaseTX)：1、传输数据正极Tx+2、传输数据负极Tx-3、接收数据正极Rx+4、未使用5、未使用6、接受数据负极Rx-7、未使用8、未使用三、制作过程：1、先抽出一小段线，然后把外皮剥除一段。

2、将双绞线反向解开。

3、根据标准排线，注意这非常重要。

一般我们使用T568B标准的直连接法。

具体排线方法是：先按“橙绿蓝棕，白在前”顺序理好线，再4-6交叉，交叉后顺序即是“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”。

网线水晶头全反线接法次第图解网线的规范接法是T568A和T568B，线序是：
568A：1绿白、2绿、3橙白、4蓝、5蓝白、6橙、7棕白、8棕
568B：1橙白、2橙、3绿白、4蓝、5蓝白、6绿、7棕白、8棕
直通线是两头都是T568B或许T568A但如今通常都用T568B线序。

穿插线是一头是T568B，一头是T568A。

全反线是两头悉数反着来，一头1-8一头8-1。

直通线通常用来联接非同类设备之间的。

穿插线通常用来联接一样设备之间的端口
全反线，不必于以太网的联接，首要用于主机的串口和路由器（或交流机）的console口联接的console线。

在旧的网络设备中，对网线线序接法会有点小小的恳求（来自线缆博士），那便是同类设备要用穿插线，比方电脑联接电脑，电脑联接路由器等。

纷歧样类设备有必要用直通线，比方电脑连交流机，路由器连交流机。

要不然网线就无法正常收发数据，也便是上不了网。

通常如今都能主动辨认了，但为了便当处理，仍是会依照T568B来做线。

水晶头的接法图解在水晶头接法的过程中，我们必须要用到一些制作的辅助工具和材料。

比如：压线钳双绞线及其剖面图压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异：该工具上有三处不同的功能，一是剥线口，它用来剥开双绞线外壳。

二是压制ＲＪ－４５头工具槽，可将ＲＪ－４５头与双绞线合成。

三是离手柄最近端是锋利的切线刀，此处可以用来切断双绞线双绞线是由不同颜色的４对８芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。

但目前也有的是用２对４芯光纤线。

双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。

三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多的一种。

目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。

屏蔽的五类双绞线外面包有一层屏蔽用的金属膜，它的抗干扰性能好些，但应用的条件比较苛刻，不是用了屏蔽的双绞线，在抗干扰方面就一定强于非屏蔽双绞线。

屏蔽双绞线的屏蔽作用只在整个电缆均有屏蔽装置，并且两端正确接地的情况下才起作用。

所以，要求整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。

事实上，在实际施工时，很难全部完美接地，从而使屏蔽层本身成为最大的干扰源，导致性能甚至远不如非屏蔽双绞线ＵＴＰ。

所以，除非有特殊需要，通常在综合布线系统中只采用非屏蔽双绞线。

水晶头ＲＪ－４５插头之所把它称之为“水晶头”，主要是因为它的外表晶莹透亮的原因而得名的。

ＲＪ－４５接口是连接非屏蔽双绞线的连接器，为模块式插孔结构。

水晶头接法全过程图解：（１）剪线。

首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。

剪线（剪出需要的网线长度）（２）剥皮。

用压线钳的剪线刀口将线头剪齐，再将线头放入剥线刀口，让线头角及挡板，稍微握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮，拔下胶皮。

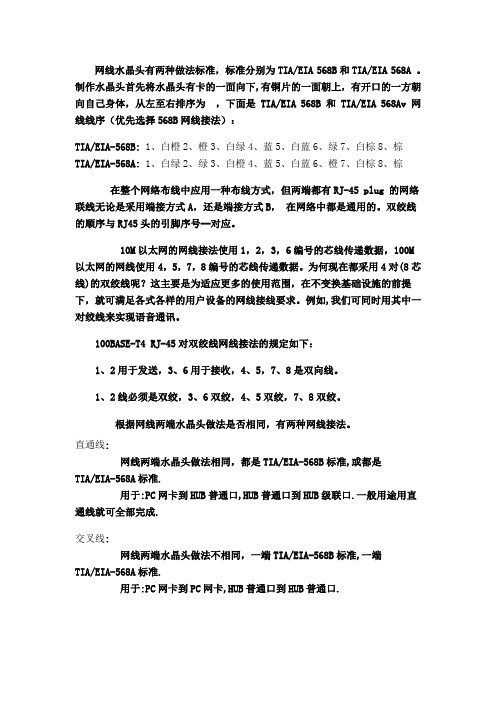

网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为TIA/EIA 568B 和TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

根据网线两端水晶头做法是否相同，有两种网线接法。

直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为100m。

对象: 驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和分列办法是有同一的国际尺度严厉划定的,如今经常运用的是TIA/EIA568B.在打线时应运用如下的次序：(TIA/EIA568B)1>橙白 2>橙 3>绿白 4>蓝 5>蓝白 6>绿 7>棕白 8>棕并且,运用电缆两端一对一的衔接方法,会使一组旌旗灯号（负电压旌旗灯号）经由过程不绞合在一路的两根芯线传输,造成极大的近端串扰（NEXT>Nearendcrosstalk）所以应按照国际尺度打线！！网线水晶头分列次序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端,运用通信线路互相衔接起来,遵守必定的协定,进行信息交流,实现资本共享.个中,通信线路,即传输介质经常运用的有：双绞线.同轴电缆.光纤等.从性价比和可保护性动身,大多半局域网运用非屏障双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网.网线由必定距离长的双绞线与RJ45头构成.双绞线由8根不合色彩的线分成4对绞合在一路,成队扭绞的感化是尽可能削减电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏障层而区分为屏障双绞线（STP）和非屏障双绞线（UTP）.在EIA/TIA568A尺度中,将双绞线按电气特征区分有：三类.四类.五类线.收集中最经常运用的是三类线和五类线,今朝已有六类以上线.第三类双绞线在LAN中经常运用作为10Mbps以太网的数据与话音传输,相符IEEE802.310BaseT的尺度.第五类双绞线今朝占领最大的LAN市场,最高速度可达100Mbps,相符IEEE802.3100BaseT 的尺度.做好的网线要将RJ45水晶头接入网卡或HUB等收集装备的RJ45插座内.响应地RJ45插头座也区分为三类或五类电气特征.RJ45水晶头由金属片和塑料构成,特殊须要留意的是引脚序号,当金属单方面临我们的时刻从左至右引脚序号是18,这序号做收集联线时异常重要,不克不及搞错.双绞线的最大传输距离为100米.EIA/TIA的布线尺度中划定了两种双绞线的线序568A与568B.尺度568A：橙白1,橙2,绿白3,蓝4,蓝白5,绿6,棕白7,棕8;尺度568B：绿白1,绿2,橙白3,蓝4,蓝白5,橙6,棕白7,棕8.在全部收集布线中运用一种布线方法,但两端都有RJ45plug的收集联线无论是采取端接方法A,照样端接方法B,在收集中都是通用的.双绞线的次序与RJ45头的引脚序号对应.10M以太网的网线运用1,2,3,6编号的芯线传递数据,100M以太网的网线运用4,5,7,8编号的芯线传递数据.为何如今都采取4对(8芯线)的双绞线呢？这主如果为顺应更多的运用规模,在不变换基本举措措施的前提下,就可知足林林总总的用户装备的接线请求.例如,我们可同时用个中一对绞线来实现语音通信.100BASET4RJ45对双绞线的划定如下：1.2用于发送,3.6用于吸收,4.5,7.8是双向线.1.2线必须是双绞,3.6双绞,4.5双绞,7.8双绞.下面介绍几种运用情况下双绞线的制造办法.MDI暗示此口是级连口,而MDIX时暗示此口是通俗口.1)PC等收集装备衔接到HUB时,用的网线为纵贯线,双绞线的两端连线要一一对应,此时,HUB为MDIX口,PC为MDI口.10Mbps网线只要双绞线两端一一对应即可,不必斟酌不合色彩的线的排序,而假如运用100M速度相连的话,则必须严厉按照EIA/TIA568A或568B布线尺度制造.2)在进行间HUB级连时,应把级连口掌握开关放在MDI（Uplink）上,同时用纵贯线相连.假如HUB没有专用级连口,或者无法运用级连口,必须运用MDIX口级连,这时,我们可用交叉线来达到目标,这里的交叉线,等于在做网线时,用一端RJ45plug的1脚接到另一端RJ45plug的3脚;再用一端RJ45plug的2脚接到另一端RJ45plug 的6脚.可按如下色谱制造：A端：橙白,橙,绿白,蓝,蓝白,绿,棕白,棕;B端：绿白,绿,橙白,蓝,蓝白,橙,棕白,棕.同时,我们也应当知道,级连HUB间的网线长度不该超出100米,HUB的级连不该超出4级.因交叉线较罕用到,故应做特殊标识表记标帜,以免日后误作纵贯线用,造成线路故障.别的交叉网线也可用在两台微机直连.最后须对线路进行通断测试,用RJ45测线仪测试时,4个绿灯都应依次闪耀.软件调试最经常运用的办法,就是用Windows95.Windows98自带的Ping敕令.假如工作站得到办事器的响应则标明线路正常和收集协定装配正常,而这是收集运用软件能正常工作的基本.网线水晶头分列次序网线水晶头接法窍门网线水晶头接法双绞收集线接法详解一向以来很多人（包含作者）都以为10BaseT10M收集运用了网线中8条旌旗灯号线之4条,而100BaseT100M则运用了全体8条旌旗灯号线（要不怎么那么快呢？）.可是作者前不久在运用一条按所谓10M直衔接法（1与3.2与6交流,其余四线接外壳屏障）接出的网线时,不测埠发明收集正以100M高速传输,百思不得其解,于是上彀查阅了大量材料,加上好几台机试验验证,终于发明了事实本相,那就是,100M的双绞线与10M的尺度接法完满是一样！惋惜国内站点的意见（代表大多半人的意见）根本与作者老不雅点一致,或者是虽有说起,但也是讲得语焉不详,没有深究,所以笔者以为有撰写本文之须要.双绞线接头(RJ45)针脚号码界说网线水晶头分列次序网线水晶头接法窍门网线水晶头接法10M双绞线接头的尺度接法线材请求CAT3(3类线).100M双绞线接头的尺度接法线材请求CAT5(5类线),接头接法与10M完整兼容.1000M双绞线接头的尺度接法线材请求CAT5e(5类加强线,俗称超五类),接头接法与10M/100M 完整兼容.1000BaseT双向地运用了RJ45接头中全体旌旗灯号线.线材用5类线固然也能工作,但是推举运用5类加强线.各类双绞线的尺度接法总结分解上述10M.100M.1000M各类尺度,可以发明尽管各尺度对线对功效界说稍有不合,但是最终接头的接法都是同一的,如下图所示：网线水晶头分列次序网线水晶头接法窍门网线水晶头接法双绞线的尺度接法的由来网线水晶头分列次序网线水晶头接法窍门网线水晶头接法如图三所示,双绞线的尺度接法不是随意硬性划定出来的,而是为了尽量保持线缆接头之计划的对称性而作出,如许一来除了就可以使接头内线缆互相的干扰互相抵消而降到最低,同时也使外界干扰的差分旌旗灯号值尽量能相等以便抗干扰电路作相减运算来清除之.所以说我们日常平凡制造收集线时,假如不按尺度制造,固然有时线路也能接通,但是线路内部各线对之间的干扰不克不及有效清除,从而使旌旗灯号传送出错率增长,最终导致收集机能降低.事实上我们本文所用的网线接法是EIA/TIA568B尺度,还有一个EIA/TIA568A的尺度,它只不过是将图中的橙线对与绿线对交流了一下地位（也就是绿白1,绿2,橙白3,兰4,兰白5,橙6,棕白7,棕8）,线缆接头之计划仍然是对称的.网线水晶头分列次序网线水晶头接法窍门网线水晶头接法比对上图与尺度接法图,可以发明二者其实只是交流了绿线对与橙线对,仔细的人会发明它刚好就是EIA/TIA568A尺度,所以说,直连双绞线的制造的尺度接法,就是一头按EIA/TIA568A,另一头按EIA/TIA568B接法接线就行了.两端都相符国际尺度,这就是按尺度做线的利益.3类.5类.超5类线有什么不合起首说说,为什么要用双绞线而不是平行线呢?平行线不是更轻易临盆吗？这是因为收集线上经由过程的是>10MHz的高频旌旗灯号,这时导线之间的绝缘线相当于一个介电板,它与导线所形成的电容对高频旌旗灯号起旁路衰减感化（旌旗灯号相位被滞后）,因为旌旗灯号频率之高而变得不成疏忽,所以平行线传递高频收集旌旗灯号是不成的.但是假如我们将该平行线对双绞,就会在线对形成电容的同时形成一个串联的电感,草图如下：网线水晶头分列次序网线水晶头接法窍门网线水晶头接法由电子电路常识可知,电感的感化刚好与电容相反,它使旌旗灯号相位超前,只要调剂电线的绕度,使线对形成的电感与电容就可以或许刚好抵消,并且跟着线对长度的增长二者的感化均一致程度的增长,幻想情况下旌旗灯号就可以无衰减的在双绞线对上传输了.由此我们就可以知道,市情上3类.5类.超5类线固然从外不雅上看根本相似,其内部肯定有以下几方面差别：一是旌旗灯号线的绝缘材料不合,线越好,它的介电常数就应当越小,从而使形成的电容越小,二是线对的绕度可能不合（依据绝缘材料介电常数肯定）.还有一点就是越软的线品德越好,这有二方面的原因,一是标明该线的导线含铜量很高（因为纯铜很软）,它的直流损耗就会很小,另一面标明该导线可能是多股线而不是单股线,因为多股线对高频旌旗灯号传递才能强一些.这与别的一种物理现象有关（仿佛叫集肤效应）.HUB上的级连口的妙用平日HUB上都邑留一个口用于HUB之间的级连,也就是将很多HUB 连在一升引,为了在不级连时充分运用硬件资本,该接口一般与其旁边一个通俗网卡接口是相通的（图五）.别的一种情况是设置一个拨动开关用来转变最后一个网口的功效（图六）,那么作为级连用的网口到底有什么不合呢？网线水晶头分列次序网线水晶头接法窍门网线水晶头接法事实上异常简略,级连的网口就是一个尺度的双机直衔接口,也就是1与3.2与6交叉,想不到吧.那么我们知道这个事实,就可以：1.图五情况时,在HUB没电的时刻也可以用二条通俗网线衔接二台电脑,只需将一条网线插在级连口,另一个接它旁边的接口就行.2.对没有级连口的HUB,我们可以经由过程一条双机直连线将它与此外HUB级连起来（各插随意率性一个通俗网口即可）.3.将双机直连线拔出HUB之级连口,可以象通俗网线一样插其它HUB网口一样连网（1与3.2与6交叉二次,又变归去了嘛）,如许你出门只需带一条双机直连线即可,直连与插HUB二不误,上门办事人员特有效.留意：因为本身只是先转载同伙的材料,还没有亲自体验过,所以有人说,在EIA/TIA的布线尺度中划定了两种双绞线的线序568A与568B.尺度568A：橙白1,橙2,绿白3,蓝4,蓝白5,绿6,棕白7,棕8;尺度568B：绿白1,绿2,橙白3,蓝4,蓝白5,橙6,棕白7,棕8.所以有可能排序有错,应把它们更换就对了.。

网线水晶头排序、接法及窍门大全（图例）工具: 驳线钳(用于接驳水晶头）（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1—>橙白2-〉橙3-〉绿白4—〉蓝5->蓝白6-〉绿7—〉棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号)通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT->Near-end-crosstalk)所以应按照国际标准打线！!网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议，进行信息交换,实现资源共享。

其中,通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等.从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线(UTP-UnshieldedTwistedPair）作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成.双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线(UTP)。

在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线.网络中最常用的是三类线和五类线,目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802.310Base-T的标准。

第五类双绞线目前占有最大的LAN市场,最高速率可达100Mbps，符合IEEE802。

3100Base—T的标准。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8，这序号做网络联线时非常重要，不能搞错。

要自做网线需要以下材料：双绞线根据需要选购数十米到数百米，在选购时要注意选择5类线或超5类线，只有这种线才能达到100Mbps的传输速度，满足100M局域网的需求。

要辩别是否是5类双绞线，可从外观上来看，5类双绞线外层保护胶皮较厚较软，胶皮上标注“CAT 5”字样，外包装纸箱上标注有“5类”字样等等。

其一般1元每米。

水晶头水晶头也就是RJ45接头，其是和双绞线配合使用的网络介质，RJ45水晶头由金属片和塑料构成，大家特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8，这序号做网络联线时非常重要，不能搞错。

可根据需要适当多选用几个。

压线钳用来制作网线的必备工具，一般30-50元左右一个。

测线仪电缆测试仪是比较便宜的专用网线通顺测试器，其价格在20-30元左右，可根据需要选用。

网线制作基本知识大家知道，双绞线做法有两种国际标准，分别是EIA/TIA 568A和EIA/TIA 568B。

标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8；标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8。

在整个网络布线中应用一种布线方式，但两端都有RJ45端头的网络连线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

实际应用中，大多数都使用T568B的标准，通常认为该标准对电磁干扰的屏蔽更好。

但实际上标准接法568A和568B二者并没有本质的区别，只是颜色上的区别，大家在做线需要注意的只是在连接两个水晶头时必须保证：1-2线对是一个绕对；3-6线对是一个绕对；4-5线对是一个绕对；7-8线对是一个绕对。

普通的网线分为两种，一种是机对机，一种是机对集线器，既一种是同等设备，一种是不同设备。

一根网线有两个水晶头，不同的网线，水晶头的做法不一样。

直通线缆水晶头两端都是遵循568A或568B标准，双绞线的每组绕线是一一对应的，颜色相同的在两头的水晶头的相应槽中保证一致即可。
