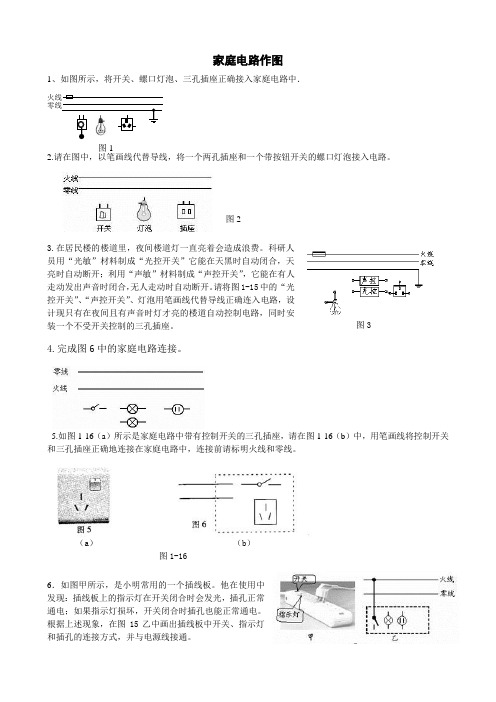

家庭电路作图
1、如图所示，将开关、螺口灯泡、三孔插座正确接入家庭电路中．
2.请在图中，以笔画线代替导线，将一个两孔插座和一个带按钮开关的螺口灯泡接入电路。

3.在居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。

科研人
员用“光敏”材料制成“光控开关”它能在天黑时自动闭合，天
亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人
走动发出声音时闭合，无人走动时自动断开。

请将图1-15中的 “光
控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设
计现只有在夜间且有声音时灯才亮的楼道自动控制电路，同时安
装一个不受开关控制的三孔插座。

4.完成图6中的家庭电路连接。

5.如图1-16（a ）所示是家庭电路中带有控制开关的三孔插座，请在图1-16（b ）中，用笔画线将控制开关和三孔插座正确地连接在家庭电路中，连接前请标明火线和零线。

6．如图甲所示，是小明常用的一个插线板。

他在使用中
发现：插线板上的指示灯在开关闭合时会发光，插孔正常
通电；如果指示灯损坏，开关闭合时插孔也能正常通电。

根据上述现象，在图15乙中画出插线板中开关、指示灯
和插孔的连接方式，并与电源线接通。

图3 （a ） （b ）
图1-16
火线
零线 图1
图2。

1.教室中有一台空调和多盏电灯，其中黑板前方的电灯L1和L2由一个开关S控制，如图所示，空调能正常工作。

将电灯L1、L2和开关S接入电路中，使两灯都能正常发光。

2.如下图所示，按照家庭电路安全用电的要求，完成电路.
3.声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间。

某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从哪端进入，电灯都能接通电源发光；请用笔画线代替导线，按题意要求将图中的电路连接完整。

4.某教室天花板上有多组“220 V 15 W”的节能灯，均符合安全用电要求，且一个开关同时控制两盏灯，每盏灯都能正常发光，请将图中的灯泡和开关连入电路。

5.将图中的灯泡、开关接入家庭电路中，使之符合安全用电要求。

6.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。

请将电路图连接完整，使其符合安全用电的原则。

7.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。

8.如图所示为小黄家客厅的实物电路图。

请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中。

9.投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。

用Word绘图功能绘制电路图用Word绘制简单的方框图、流程图等示意图，人们大多比较熟悉，但若绘制比较复杂的图形，常感觉到困难。

对于电路图，专业技术人员常用Protel等专业软件绘制，然后再通过复制、粘帖到Word文档中，这需要安装专门的软件，操作也较复杂，最重要的是，这样的图形难以在文档中进行局部修改，并且占用的磁盘空间较大。

因此，对于中等复杂程度的电路图，可以用Word绘图工具绘制，操作并不复杂。

这里以Word2000为例，说明相关方法和技巧。

1 电子元件的绘制电子元件是构成电路图的基本要素，绘图时需要反复使用，要求绘制比较精确、规范，步骤如下：（1）在绘图工具条上“绘图”下拉菜单中点“绘图网格”，打开一个对话框，在“网格设置”栏中将水平间距设为0.01字符，将垂直间距设为0.01行。

（2）利用绘图工具绘制出一个基本图形，如一只NPN型三极管，它包括几段短线条和一个小箭头，点击绘图工具条的“选择对象”按钮，选中整个图形，将光标置于图形中且出现四方位箭头时，点右键，在弹出的快捷菜单中点击“组合”下拉菜单中的“组合”（也可点“绘图”菜单里的“组合”），此三极管便成为一个独立的基本图形。

调整图形大小至符合通常的使用需要。

（3）点击选中该图形，从Word的“插入”下拉菜单中选“自动图文集”，点击“新建”，在对话框中输入图形名称（即自动图文集词条）“NPN型三极管”，点“确定”。

这样，就得到电路图中的一个常用符号，用同样办法绘出电阻、电容、电感等其它符号，并添加到自动图文集中。

2 新建“电路图”工具栏用鼠标右键单击Word菜单栏或工具栏，在弹出的快捷菜单中点击“自定义”(也可点Word菜单栏“工具”中的“自定义”)，打开“自定义”对话框。

在“工具栏”选项卡中，点“新建”，出现“新建工具栏”对话框，在其中输入“电路图”，并确定工具栏的有效范围为“Normal.dot”，最后点“确定”，于是在Word工作区出现名称为“电路图”的悬浮工具栏，由于没有添加按钮，工具栏暂时呈小方块状。

怎样用word画电路图作图前，需要左键单击“绘图”再单击“绘图网格”将其中的“水平间距”和“竖直间距”中的数值设为最小。

一，制造“预制件”。

所谓“预制件”，就是把电源、电灯、电流表、电压表等元件的符号和实物图预先用Word里的绘图工具画好，储存为一个Word文件，以后画图时通过复制即可达到快速画图的目的。

下面我以比较复杂的电流表的电路符号和实物简图为例,说明画“预制件”的过程。

电流表符号的画法。

单击“绘图”工具里的“椭圆,”然后按住“shift”键，画出一个大小适中的正圆，选取这个圆，再单击“填充颜色”，弹出对话框，选中“白色”，线条颜色默认为黑色即可；单击绘图工具栏中的“文本框”，当指针变成叉丝时，画出一个大小适中的文本框并在里面输入字母“A”，单击“线条颜色”选择“无线条颜色”；接下来同时选中“圆”和文本框“A”，，单击“绘图”再选择“对齐与分布”，再连续选择“水平居中”和“垂直居中”；接下来在“圆”和文本框“A”同时选中的情况下，右键单击被选中的文本框和圆，在弹出右键菜单，选择“组合”，这样电流表的符号的“预制”就大功告成了。

电流表的实物的画法。

单击绘图工具栏中的“矩形”，画出一大一小的两个矩形，使小矩形与大矩形的下部分重合如图1，单击“自选图形”，在弹出的菜单中选择“基本形状”，再在各种图形中选择“弧形”，然后画出一个适当的半圆并放到矩形的上部；再在一个文本框中输入一个适当字号的“A”，文本框的填充色和线条颜色均选择无色，然后放进矩形的上部分如图2。

选择绘图工具栏中的“椭圆”工具画出一个椭圆，然后右键单击所画椭圆，在弹出的菜单中，选择“设置自选图形格式”，在在弹出的菜单中单击“大小”，然后把弹出的菜单里的“高度”和“宽度”值都设为厘米，再使它的“填充颜色”和“线条颜色”都为黑色，于是做成一个“黑点”；将刚才做出的这个“黑点”再复制两个，将三个黑点水平等距排好，再在三个文本框里分别输入“+”、“”、“3”，并分别放在每个黑点的上面，然后全部选中，再“组合”在一起，,如图3，最后将图3放入下面的矩形中，再将整个图形“组合”，如图4所示，这就画成了电流表的简图。

.1.在如图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路．
2.将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒
3.图是一个带开关和指示灯的三孔插座．小明发现当开关断开时指示灯不发光，插孔也不能提供工作电压；当开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．请在图中画出插座中的开关、指示灯（连限流电阻）和插孔的连接方式，并把插座与电源线接通．
4.如图所示，请用笔画线代替导线把该电路连接完整，开关要同时控制这两盏“220V 40W”灯，使其正常工作，插座独立接入电路，符合安全规范．
5.请将熔断器、三孔插座C这些电器元件，正确接入电路中．
6.小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整．
7.教学楼每层走廊的中间装有一盏路灯，而两头楼梯都有一个开关便于控制．为了从这一头开（或关）灯而到另一头能够关（或开）灯，请在图中按设计要求把灯和开关接入电路．
8.请用笔画线代替导线在图中连接家庭电路．要求开关控制螺口灯泡，三孔插座直接接入电路．。
