如何在word中一分钟画好电路图
- 格式：doc
- 大小：364.50 KB
- 文档页数：29
下载文档原格式
合集下载
WORD在电气和电子制图中的运用
WORD在电气和电子制图中的运用用专业制图软件能够制作出规范的、美丽的电气和电子线路图，可是这些专业软件指令繁复，操作不便利当利利当利当当利当当利当利利当当利当当当利当当利利利利当利利利利当当利利当利当当利利利当，回想艰难。
假定不了解上述这些专业制图软件的运用，也不需要制作十分杂乱的电气和电子线路图，这时就能够运用WORD中的图形制作功用，既便当又简略。
现介绍几例运用WORD 制图的办法。
一、流程图的制作1、流程图文字框右击东西栏弹出下拉式菜单，选中绘图，再点击自选图形[V]／流程图［F］中的长方形，并划出一长方形，选中该长方形框，单击右键，点击增加文字［X］，并在框内输人文字。
然后选中该文字，挑选字体和字号，点击居中，使输人的文字处在框的正基地。
究竟选中方框，单击右键，选中对话框中设置自选图形格局[O]／巨细和方位，调整方框的巨细。
2、流程图的摆放和组合依据纷歧样状况选用自选图形[V]/线条[L]或流程图〔F〕按钮，选用哪种按钮首要以布线简练和布线规整为主。
例如关于制作挑选性框图，选用自选图形[V]／流程图[F]要比自选图形[V]／线条[L]／多边形便当得多。
悉数流程方框图像完后，点击自选图形［V］/线条［L］中的箭头，单击右键选中箭头，再选中对话框中设置自选图形格局［O］/巨细和方位调整箭头的巨细。
WORD供应了3O种箭头。
3、流程园方框外文字的刺进和悉数流程意图调进将光标移至直线箭头旁插人文字，并单击鼠标左键选中每个流程方框，单击右键，选中设置自选图形格局［O］/文本框，将内部边距设置为左［L］：O.15公分，右［R］:0公分，上[O]：0公分，下［B］:0公分，使框内文字坐落适宜的方位，并将悉数流程图组合无缺。
二、电气、电子线路图的制作1、电气和电子元器材电气和电子元器材制作的好坏直接影响着线路图的制作，在制作电子元器材时应尽量多地运用自选图形[V]／多边形的功用（点击插人［I］/图像［P］/自选图形[A]菜单，弹出起浮东西栏，给制作线路图带来了很大便当），这比自选图形［V］/直线功用制作的元器材更具利益。
用Word画电路图的方法和技巧
中点画一垂线，在适当高度再画一短直线，这样就确定了几个点。（ ）单击 “ ２ 自选图形 ”
中“ 线条”的 “ 线”按钮，按住鼠标左键拖曳十字光标每到一个点放开 曲
左键，再按住 鼠标左键拖曳十字光标继续画，在最大值处画出弧形，然后
重复上述过程回到终点， 最后双击 鼠 标左键结束 。 ３ （ ）复制半波，用 “ 绘
把文本框和圆进行组合。
，
３ ．大小调整 选中要调整的图形，双击鼠标左键出现 “ 设置图形 自选格式”对话框，根 据需要进行 “ 颜色线条” “ 、 大小” “ 、 版式”等等的选择。独立的图形与组合后的图形的调整 方法一样。比如调整某个图形的人小，点击 “ 设置图形 自 选格式” 对话框的 “ 大小”选项 卡，在 “ 大小” 对话框中填入所需的数值， 然后按确定按钮。也可以按住 鼠标左键拖动控制 柄来调整图形的大小。 ２ ．２图中文字与符号位置的调整 １ ．首行首字的定位 选中图文一体的图形，然后双击 鼠 标左键出现 “ 设置文本框格式” 对话框，选择 “ 文本框”选项卡，在 “ 文本框 ”对话框中填入所需数值，按确定按钮。 ２ ．行间的调整 为了使每一个文字或符号在对应图形的位置合适，可 以从 “ 格式”菜单 选取 “ 段落” 对话框中的 “ 行距 ” 选项进行不规则的设置。 例如第一行与第二行的间距选 “ 单 倍行距 ” ，第三行与第四行的间距可重新选 “ 最小值 ”或其它设置。 ３ ．字符间距的调整 （ ）选中一行中空格位置改变字号来调整间距 。例如把五号字母 １ Ｒ 放在一 电阻的位置很合适，而按同一标准间距下出现在同一行的五号字母 ｌ Ｂ 在另一电阻 的位置就不合适， 这时我们可以在 Ｒ 与 Ｒ 之间选中几个空格用小一点的“ Ｂ ｃ 字号” 或选用 “ 字 体”中 “ 下标” 选项，再进行间距调整就非常 自 如。（ ）利用 “ ２ 字体” 对话框中 “ 字符间距”
使用Word绘制流程图的方法
使用Word绘制流程图的方法在工作中，我们常常会需要绘制诸如业务流程之类的流程图。
如果使用比较经典的流程图绘制工具，比如Visio，可能会觉得比较麻烦，而且也不容易与Word文档一起排版。
这时你可能会采用Word自带的流程图绘图工具来绘制流程图。
但是，Word的早期版本，即使是Word2000在流程图的绘制，尤其是修改方面都是非常麻烦的。
我们常常需要在线条的对准等细节问题上耗费大量的时间。
幸运的是，新推出的Office XP以上系列中的Word在流程图的绘制方面引入了Visio的很多绘图工具，比如连接符。
这时的流程图的绘制比以前方便了许多，也容易了许多。
这里，就详细介绍一下使用Word2002绘制流程图的方法。
1、首先在“绘图”工具栏上，单击“自选图形”，指向“流程图”，再单击所需的形状。
2、单击要绘制流程图的位置。
此时你会发现，在页面上出现了如下图所示的虚框。
这是什么？以前的版本好像没这东东啊。
是，这是Word2002新增功能之一的绘图画布。
绘图画布是在创建图形对象（例如自选图形和文本框）时产生的。
它是一个区域，可在该区域上绘制多个形状。
因为形状包含在绘图画布内，所以它们可作为一个单元移动和调整大小。
明白吧，这个绘图画布可帮助您排列并移动多个图形，当图形对象包括几个图形时这个功能会很有帮助。
还记得以前要在Word中排列、移动一组图形的麻烦吗？有了绘图画布，这些烦恼就不再困扰你了。
绘图画布还在图形和文档的其他部分之间提供一条类似框架的边界。
在默认情况下，绘图画布没有背景或边框，但是如同处理图形对象一样，可以对绘图画布应用格式。
3、在绘图画布上插入你选择的那个图形。
就像这样，插入一个矩形。
4、若要向流程图中添加额外的形状，请重复步骤 1 到3，再按所需的顺序对其进行排列。
如果绘图画布太小，没办法把所有你要画的流程图放进去怎么办？没关系你可以调整它的大小。
看到上图的绘图画布周围比较粗的几个小线条了吗？选择它们，你可以任意的增大或者缩小绘图画布了。
如何用WORD绘电路图
用Word绘图功能绘制电路图用Word绘制简单的方框图、流程图等示意图，人们大多比较熟悉，但若绘制比较复杂的图形，常感觉到困难。
对于电路图，专业技术人员常用Protel等专业软件绘制，然后再通过复制、粘帖到Word文档中，这需要安装专门的软件，操作也较复杂，最重要的是，这样的图形难以在文档中进行局部修改，并且占用的磁盘空间较大。
因此，对于中等复杂程度的电路图，可以用Word绘图工具绘制，操作并不复杂。
这里以Word2000为例，说明相关方法和技巧。
1 电子元件的绘制电子元件是构成电路图的基本要素，绘图时需要反复使用，要求绘制比较精确、规范，步骤如下：（1）在绘图工具条上“绘图”下拉菜单中点“绘图网格”，打开一个对话框，在“网格设置”栏中将水平间距设为0.01字符，将垂直间距设为0.01行。
（2）利用绘图工具绘制出一个基本图形，如一只NPN型三极管，它包括几段短线条和一个小箭头，点击绘图工具条的“选择对象”按钮，选中整个图形，将光标置于图形中且出现四方位箭头时，点右键，在弹出的快捷菜单中点击“组合”下拉菜单中的“组合”（也可点“绘图”菜单里的“组合”），此三极管便成为一个独立的基本图形。
调整图形大小至符合通常的使用需要。
（3）点击选中该图形，从Word的“插入”下拉菜单中选“自动图文集”，点击“新建”，在对话框中输入图形名称（即自动图文集词条）“NPN型三极管”，点“确定”。
这样，就得到电路图中的一个常用符号，用同样办法绘出电阻、电容、电感等其它符号，并添加到自动图文集中。
2 新建“电路图”工具栏用鼠标右键单击Word菜单栏或工具栏，在弹出的快捷菜单中点击“自定义”(也可点Word菜单栏“工具”中的“自定义”)，打开“自定义”对话框。
在“工具栏”选项卡中，点“新建”，出现“新建工具栏”对话框，在其中输入“电路图”，并确定工具栏的有效范围为“Normal.dot”，最后点“确定”，于是在Word工作区出现名称为“电路图”的悬浮工具栏，由于没有添加按钮，工具栏暂时呈小方块状。
(完整word版)初三物理电路图简化的方法
电路图简化的方法——标号法口诀分为两部分，标号和画图：1、标号：电路每个节点编号，标号遵循以下原则(1) 从正极开始标1(2) 导线连通的节点标同样的数字(3) 沿着导线过一个用电器，数字+1(4) 到遇到电源负极为止(5) 要求所有点的标号要大于等于1，小于等于负极的标号2、画图(1) 在平面上画出节点号(2) 根据原图画出节点之间的用电器或电表(3) 整理，美化3、注意事项(1) 当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极(2) 当用电器两端标号相等时，相当于一根导线接在用电器两端，因此用电器短路没有电流。
典型例题：1、首先进行标号，我们的标号用红色数字表示，从电源正极出来a点标1，同样在一条导线上的b、d点也标1；检查所有该标1的都标了，那就过一个电阻吧！例如从b点过到c点，这样c点标2。
同一导线上的e、f、g点都标2，这样我们就发现已经到电源负极了！标号结束！2、进入第二步画图阶段，先画出节点号1,2，其中1节点电源正极，2节点接电源负极，如右图3、然后在原图中查找每个电阻两端的节点标号，放到简化图中对应标号之间，我们看到R1、R2、R3都在1、2点之间，所以把它们仨依次连接在1、2点之间，就形成了下图的并联电路附：画电路图注意的的几点先分析电路，不用着急连电源，先找那些用电器和电表是并联的，找哪些是串联的，最后连总电路。
但是要注意一点:电流表和电压表的接线柱不要接反了，否则的话要扣分的。
1.首先从正极出发，然后回到负极.2.遇到复杂的电路图，先按照简单的串联或并联的画法一点一点分解.3.要注意画的导线不能够交叉.4.注意电流表和电路表的区别.5，画完电路图后，自己按照正极出发的方向，走一遍，看看行不行.6.重点注意电表要从正接线柱到负接线柱7.注意电路是否会短路练习：1、如图，下列说法中正确的是（）A 闭合S、S2、S3，断开S1则L1与L2并联B 闭合S、S1、S2，断开S3 则L1、L2并联C 闭合S、S1、S3，断开S2则L1、L2并联D 闭合S、S2，断开S1、S3，则L1、L2并联2、在左图一电学黑箱面板上有两灯泡M和N以及三个接线柱A、B、C，盒内有电源，并以导线在盒内将灯、接线柱、电源相连，今在盒外的导线将A、B两接线柱相连M、N均不发光；若用导线将B、C两接线柱相连，则灯N发光而M不发光，若用导线将A、C两接线柱相连，则灯M发光而N不发光，根据上面结果将盒内电路图画出来.3、如图所示，有带风叶的小电动机一只，电热丝一段，开关两只（S1，S2），插头一只，导线若干，利用这些器材可以连接成一个有冷、热两档风的电吹风电路.要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2 时吹热风，请你用笔画线作导线，按要求将图中元件连接起来.。
如何快速的使用和掌握Word画图的操作及技巧(内容详细、齐全、全面)
如何快速的使用Word画图操作如何快速的掌握word画图技巧大家在制作一些汇报材料、项目机构图示、工序流程、课件制作、描述插图等的word使用中是否对word中画图的各种线条调整、绘制无从下手？下面这篇内容就是教大家如何熟练运用word画图。
相信大家对Word中的绘图功能都有一定的了解，Word中的画图并不是只能绘制一些简单的图形那么简单。
其实如果掌握好Word绘图技巧，相信足以应付办公中绝大多数的需求，下面将这些技巧全面介绍一下，希望大家能从中获益。
关键词：绘图技巧操作指令画图方法画图图示绘图功能绘图使用Word作文档时，经常需要用到其绘图功能，这里介绍几种在Word中绘图的方法，希望对大家有所帮助。
一、使用Word本身的绘图功能。
首先必须打开“绘图”工具栏：选取“视图”中“工具栏”内的“绘图”，或单击“绘图”按钮，使绘图工具中各种功能的图标出现在编辑屏幕的下方。
此后，便可用图标中所示的各种功能进行作图。
这一方法虽然能完成大部分的绘图功能，但在给图形配上文字时却有不足之处：每次插入的只能是一个文本行，即每次只能在同一行上插入文字，而对文字高度稍有不同，或在同一行字型号有变化的情况下就无法办到了，这给一些复杂图形的标注带来了困难。
二、用Word所提供的另一作图工具MicrosoftDrawing。
首先，在文档适当的位置，根据图形的大小，插入一个“图文框”，并把光标放在“图文框”的左上角，再点击“插入(I)”菜单中的“对象(O)”命令，在“对象类型(O)”的对话框中选择“MicrosoftDrawing”选项，或单击插入工具栏上的“插入图形对象”按钮，就可进入“MicrosoftDrawing”的绘图窗口。
此窗口提供了“椭圆”、“矩形”、“圆弧”、“直线”等基本图形的绘图工具以及“调角板”、“文字”等辅助绘图工具，用户可根据需要加以选用。
作图工作完成后，有两种方法可返回文档：1、可按“Alt+F4”或选择“文件”菜单中的“返回到文档”，对是否更新当前文档的对话框予以确认后，便可把所作图插入到先前选定的图文框中，用这种方法退出，返回后图文框中的图形周围会有较大的空白，需进行再编辑；2、选择“工具框”中的“剪刀”，将所绘的图形选上，再选择“编辑”菜单中的“剪切”，将图形剪切到Windows的公共信息交换区――剪贴板，再关闭MicrosoftDrawing，返回后，打开“编辑”菜单中的“粘贴”，即可在文档中插入所绘图形。
电路图注意事项Microsoft Word 文档 (2)

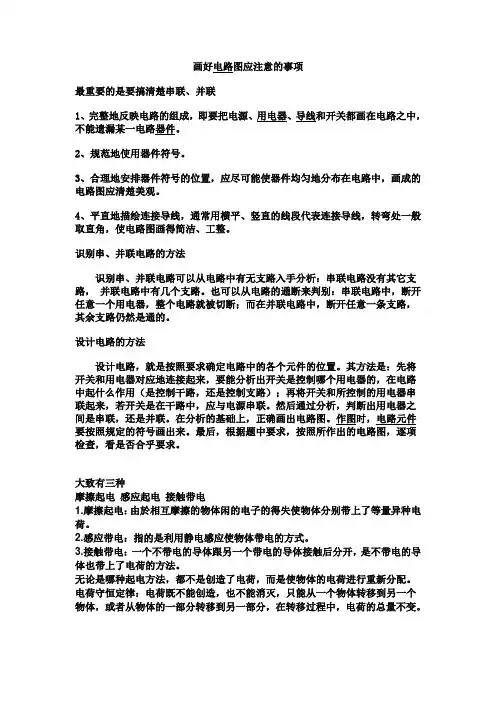

画好电路图应注意的事项最重要的是要搞清楚串联、并联1、完整地反映电路的组成，即要把电源、用电器、导线和开关都画在电路之中，不能遗漏某一电路器件。
2、规范地使用器件符号。
3、合理地安排器件符号的位置，应尽可能使器件均匀地分布在电路中，画成的电路图应清楚美观。
4、平直地描绘连接导线，通常用横平、竖直的线段代表连接导线，转弯处一般取直角，使电路图画得简洁、工整。
识别串、并联电路的方法识别串、并联电路可以从电路中有无支路入手分析：串联电路没有其它支路，并联电路中有几个支路。
也可以从电路的通断来判别：串联电路中，断开任意一个用电器，整个电路就被切断；而在并联电路中，断开任意一条支路，其余支路仍然是通的。
设计电路的方法设计电路，就是按照要求确定电路中的各个元件的位置。
其方法是：先将开关和用电器对应地连接起来，要能分析出开关是控制哪个用电器的，在电路中起什么作用（是控制干路，还是控制支路）；再将开关和所控制的用电器串联起来，若开关是在干路中，应与电源串联。
然后通过分析，判断出用电器之间是串联，还是并联。
在分析的基础上，正确画出电路图。
作图时，电路元件要按照规定的符号画出来。
最后，根据题中要求，按照所作出的电路图，逐项检查，看是否合乎要求。
大致有三种摩擦起电感应起电接触带电1.摩擦起电：由於相互摩擦的物体闲的电子的得失使物体分别带上了等量异种电荷。
2.感应带电：指的是利用静电感应使物体带电的方式。
3.接触带电：一个不带电的导体跟另一个带电的导体接触后分开，是不带电的导体也带上了电荷的方法。
无论是哪种起电方法，都不是创造了电荷，而是使物体的电荷进行重新分配。
电荷守恒定律：电荷既不能创造，也不能消灭，只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，在转移过程中，电荷的总量不变。
物体带电一般来说就是这个物体上多余电子或是缺少电子。
带正电的意思就是缺少电子，带负电就是多余电子。
两个不带电的物体既不排斥也不吸引。
用Word97画电路图
(5)画交叉点和箭头。可以用“自选图形”菜单“流程图”子菜单的“联系”工具画一个交叉点，编辑成合适大小后拷贝几个，移进电路轮廓图，用“微调”命令使之定位。用“箭头”工具在电路轮廓图中直接画上箭头，如果不好对齐，把“绘图”菜单下的“调整坐标线”对话框中的“水平间距”和“垂直间距”都设定成“1磅”，基本上都可以对齐。完成后的电路图见图5(b)。
Hale Waihona Puke 2.画电路图 (1)用“直线”工具画出电路图的轮廓，见图5(a)。
(2)把电阻编辑成适当大小，拷贝三个备用，其中两个翻转成垂直状，然后一个个移到电路轮廓图中，每移动一个以前，先把原来的图形“组合”一次，使绘图操作时的对象始终只有两个，这样在不容易对齐的时候可以采用“微调坐标线”的命令调整水平间距或垂直间距，配合“微移”命令使之对齐。
标注字符是一项细致的工作。为了使图形和文字配合，可能要数次改变图形的大小。Word97没有电路中常用的相量电压和相量电流符号，可以插入类似符号如“I”、“U”等等代替。本例中功率表和电压表圆圈中的字母无法在这个大的文本框中显示，这是因为圆圈的“层”比文本框的“层”高。可以用两个小文本框分别写上字符作为补丁加上去。其方法是：做两个比圆圈大一些的文本框，仍然设置成“无填充色”和“无线条色”。分别输入“W”和“V”，然后缩到最小，分别移进圆圈中，最后完成的电路图如图1所示。
1.画几个基本元件
(1)画电阻。在“绘图”工具栏中选择“矩形”工具，在文档中画一个大小适宜的矩形。再选择“直线”工具，画一条长度适宜的水平直线贯穿矩形。一般来讲，该直线并不在矩形中央。我们可以用“选择对象”工具把这两个对象圈起来，再使用“绘图”菜单中的“对齐与分布”子菜单的“垂直居中”命令使该直线在矩形中央，见图2(a)。选中图2(a)的矩形，使用“绘图”菜单中的“叠放次序”子菜单的“上移一层”命令，画出成功的电阻，如图2(b)。用“选择对象”工具把这两个对象圈起来，使用“绘图”菜单中的“组合”命令把这两个对象组合成一个整体，以便于以后对它进行编辑处理。
Hale Waihona Puke 2.画电路图 (1)用“直线”工具画出电路图的轮廓，见图5(a)。
(2)把电阻编辑成适当大小，拷贝三个备用，其中两个翻转成垂直状，然后一个个移到电路轮廓图中，每移动一个以前，先把原来的图形“组合”一次，使绘图操作时的对象始终只有两个，这样在不容易对齐的时候可以采用“微调坐标线”的命令调整水平间距或垂直间距，配合“微移”命令使之对齐。
标注字符是一项细致的工作。为了使图形和文字配合，可能要数次改变图形的大小。Word97没有电路中常用的相量电压和相量电流符号，可以插入类似符号如“I”、“U”等等代替。本例中功率表和电压表圆圈中的字母无法在这个大的文本框中显示，这是因为圆圈的“层”比文本框的“层”高。可以用两个小文本框分别写上字符作为补丁加上去。其方法是：做两个比圆圈大一些的文本框，仍然设置成“无填充色”和“无线条色”。分别输入“W”和“V”，然后缩到最小，分别移进圆圈中，最后完成的电路图如图1所示。
1.画几个基本元件
(1)画电阻。在“绘图”工具栏中选择“矩形”工具，在文档中画一个大小适宜的矩形。再选择“直线”工具，画一条长度适宜的水平直线贯穿矩形。一般来讲，该直线并不在矩形中央。我们可以用“选择对象”工具把这两个对象圈起来，再使用“绘图”菜单中的“对齐与分布”子菜单的“垂直居中”命令使该直线在矩形中央，见图2(a)。选中图2(a)的矩形，使用“绘图”菜单中的“叠放次序”子菜单的“上移一层”命令，画出成功的电阻，如图2(b)。用“选择对象”工具把这两个对象圈起来，使用“绘图”菜单中的“组合”命令把这两个对象组合成一个整体，以便于以后对它进行编辑处理。
介绍几个用Word绘图工具绘制电路图的小窍门

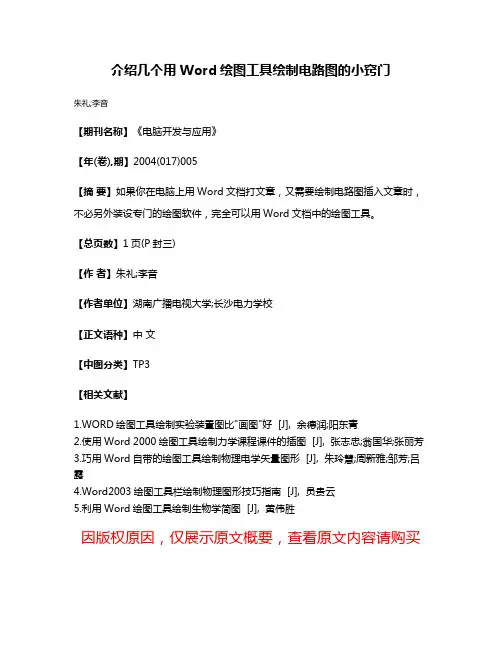

介绍几个用Word绘图工具绘制电路图的小窍门
朱礼;李音
【期刊名称】《电脑开发与应用》
【年(卷),期】2004(017)005
【摘要】如果你在电脑上用Word文档打文章，又需要绘制电路图插入文章时，不必另外装设专门的绘图软件，完全可以用Word文档中的绘图工具。
【总页数】1页(P封三)
【作者】朱礼;李音
【作者单位】湖南广播电视大学;长沙电力学校
【正文语种】中文
【中图分类】TP3
【相关文献】
1.WORD绘图工具绘制实验装置图比"画图"好 [J], 余德润;阳东青
2.使用Word 2000绘图工具绘制力学课程课件的插图 [J], 张志忠;翁国华;张丽芳
3.巧用Word自带的绘图工具绘制物理电学矢量图形 [J], 朱玲慧;周新雅;邹芳;吕露
4.Word2003绘图工具栏绘制物理图形技巧指南 [J], 员贵云
5.利用Word绘图工具绘制生物学简图 [J], 黄伟胜
因版权原因，仅展示原文概要，查看原文内容请购买。
如何用WORD绘电路图
用Word绘图功能绘制电路图用Word绘制简单的方框图、流程图等示意图，人们大多比较熟悉，但若绘制比较复杂的图形，常感觉到困难。
对于电路图，专业技术人员常用Protel等专业软件绘制，然后再通过复制、粘帖到Word文档中，这需要安装专门的软件，操作也较复杂，最重要的是，这样的图形难以在文档中进行局部修改，并且占用的磁盘空间较大。
因此，对于中等复杂程度的电路图，可以用Word绘图工具绘制，操作并不复杂。
这里以Word2000为例，说明相关方法和技巧。
1 电子元件的绘制电子元件是构成电路图的基本要素，绘图时需要反复使用，要求绘制比较精确、规范，步骤如下：（1）在绘图工具条上“绘图”下拉菜单中点“绘图网格”，打开一个对话框，在“网格设置”栏中将水平间距设为0.01字符，将垂直间距设为0.01行。
（2）利用绘图工具绘制出一个基本图形，如一只NPN型三极管，它包括几段短线条和一个小箭头，点击绘图工具条的“选择对象”按钮，选中整个图形，将光标置于图形中且出现四方位箭头时，点右键，在弹出的快捷菜单中点击“组合”下拉菜单中的“组合”（也可点“绘图”菜单里的“组合”），此三极管便成为一个独立的基本图形。
调整图形大小至符合通常的使用需要。
（3）点击选中该图形，从Word的“插入”下拉菜单中选“自动图文集”，点击“新建”，在对话框中输入图形名称（即自动图文集词条）“NPN型三极管”，点“确定”。
这样，就得到电路图中的一个常用符号，用同样办法绘出电阻、电容、电感等其它符号，并添加到自动图文集中。
2 新建“电路图”工具栏用鼠标右键单击Word菜单栏或工具栏，在弹出的快捷菜单中点击“自定义”(也可点Word菜单栏“工具”中的“自定义”)，打开“自定义”对话框。
在“工具栏”选项卡中，点“新建”，出现“新建工具栏”对话框，在其中输入“电路图”，并确定工具栏的有效范围为“Normal.dot”，最后点“确定”，于是在Word工作区出现名称为“电路图”的悬浮工具栏，由于没有添加按钮，工具栏暂时呈小方块状。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何在Word中1分钟画好电路图？湖北省黄冈市浠水县实验中学张艳松编制物理试卷时，很多人认为用Word画图困难，喜欢用windows 自带的画图程序画图，或者在纸上用尺规画好图后，再用扫描仪扫描。
本人根据多年使用Word的经验认为，使用windows 自带的画图程序画图或者用扫描仪扫描作图固然方便，但产生的图形不是矢量图形，在图形缩放的过程中会使图形和字体变得模糊，影响试卷的阅读和美观，而且生成的文件体积较大，而采用预先制造“预制件”的方法用Word画出来的图形是矢量图，不仅具有美观、体积小、无论怎样缩放仍然十分清晰的特点，而且作图的速度非常的快，不仅比用windows 自带的画图程序画图快，而且比在纸上用尺规作图还要快。
关于试卷的文字编排有很多的专业书籍介绍，我就不再详述，只是结合自己使用Word的经验来说明如何在1分钟内画好电路图。
（作图前，需要左键单击“绘图（D）”再单击“绘图网格”将其中的“水平间距”（Z）和“竖直间距（V）”中的数值设为最小。
）一，制造“预制件”。
所谓“预制件”，就是把电源、电灯、电流表、电压表等元件的符号和实物图预先用Word里的绘图工具画好，储存为一个Word文件，以后画图时通过复制即可达到快速画图的目的。
下面我以比较复杂的电流表的电路符号和实物简图为例,说明画“预制件”的过程。
（1）电流表符号的画法。
单击“绘图”工具里的“椭圆,”然后按住“shift”键，画出一个大小适中的正圆，选取这个圆，再单击“填充颜色”，弹出对话框，选中“白色”，线条颜色默认为黑色即可（一定要选择白色，以便以后能盖住“导线”，“预制”别的元件也是一样的）；单击绘图工具栏中的“文本框”，当指针变成叉丝时，画出一个大小适中的文本框并在里面输入字母“A”（如果要输入“A1”，先输入“A1”，再选中“1”后单击“格式”栏中的“x2”即可) ，右键单击文本框，弹出右键菜单，然后选择“设置文本框格式”，在弹出的设置文本框格式菜单中选择“文本框”，然后再在弹出的菜单中把“内部边距”中上、下、左、右均改为0厘米，再把文本框缩小到最小；选择文本框，再单击“填充颜色”，弹出对话框，选中“无填充颜色”（如果选择白色，容易遮盖文字或图形），单击“线条颜色”选择“无线条颜色”；接下来同时选中“圆”和文本框“A”，（单击绘图工具栏中的“选择对象”就是那个白色指针，然后按住左键把需要选中的对象纳入指针画出的虚线框即可全部选中；或者按住“ctrl”键，然后分别单击要选中的对象也可），单击“绘图（D）”再选择“对齐与分布”，再连续选择“水平居中”和“垂直居中”；接下来在“圆”和文本框“A”同时选中的情况下，右键单击被选中的文本框和圆，在弹出右键菜单，选择“组合”，这样电流表的符号的“预制”就大功告成了。
（2）电流表的实物（简图）的画法。
单击绘图工具栏中的“矩形”，画出一大一小的两个矩形，使小矩形与大矩形的下部分重合如图1（中间的横线不要画直线，这样不如画两个矩形容易调整，以后画电路图也是一样的），单击“自选图形（U）”，在弹出的菜单中选择“基本形状（B）”，再在各种图形中选择“弧形”，然后画出一个适当的半圆并放到矩形的上部；再在一个文本框中输入一个适当字号的“A”，文本框的填充色和线条颜色均选择无色，然后放进矩形的上部分（如果“A”不图1 图2图3图4在中间，可以同时选中矩形和“A ”，然后使他们“水平居中”）如图2。
选择绘图工具栏中的“椭圆”工具画出一个椭圆，然后右键单击所画椭圆，在弹出的菜单中，选择“设置自选图形格式”，在在弹出的菜单中单击“大小”，然后把弹出的菜单里的“高度”和“宽度”值都设为0.2厘米，再使它的“填充颜色”和“线条颜色”都为黑色，于是做成一个“黑点”；将刚才做出的这个“黑点”（接线柱）再复制两个，将三个黑点水平等距排好，再在三个文本框里分别输入“+”、“0.6”、“3”（文本框的填充色和线条颜色均为无色），并分别放在每个黑点的上面，然后全部选中，再 “组合”在一起，,如图3，最后将图3放入下面的矩形中，再将整个图形“组合”，如图4所示，这就画成了电流表的简图。
（3）其余的电路符号和实物图的画法大同小异。
将图形的“预制件”全部做好以后，放到一个Word 文档中保存好备用（应该养成平时看到别人好的图复制下来的习惯，这样可以节约很多的时间，同时也可以学习别人好的画图方法）。
其它的力学、热学、光学的图形“预制”的道理完全一样二，画图（1） 需要画电路图时，先打开储存有“预制件”图形的文件，就在那个文件的下面空白部分画图。
例如要画的电路如图5所示，先单击绘图工具栏中的“矩形”，画出三个矩形如图6放置（除非特别需要不要用直线工具画，那样不如这样容易调整），然后在按住“ctrl ”键的同时，将原来画的电灯、电流表等符号的“预制件”按住左键拖到适当的地方（这实际是一个复制的过程），最后“组合”在一起，再复制到你需要的地方即可，这样非常的快捷，通常只要一分钟。
（如果出现电路符号不能盖住导线的这种情况，只要选中这个符号单击右键，再弹出的快捷菜单中选中“叠放次序”再选中“置于顶层”即可。
L 1L 2是预先输入在“无填充颜色”和“无线条颜色”的文本框中再与灯泡符号“组合”在一起的 。
）（2）需要画电路实际连接图时，按住“ctrl ”键，把需要的图形拖（复制）到适当的位置，如图7，再单击绘图工具栏中的“自选图形（U ）”，在弹出的菜单中选中“线条”中的“自由曲线”，此时指针变成叉丝，然后在接线柱之间画（连接）导线，划完一根，再画另一根，最后把所有的电路元件和导线“组合”在一起，电路的实际连接简图就完成了，如图8。
需要物理图形和其它物理资料的老师请与e-mail ： zys61@ 、msn: zys61@ 、QQ: 358961886联系。
图5 图6 图7如何在Word中绘制物理图形卓帐社区发布：30214539 时间：2011-05-24如何在Word中绘制物理图形天津市红星中学刘金宁摘要：本文通过一些实例，从基本图形、图形变化、绘图网格、填充颜色、填充效果、线条颜色、叠放次序、组合、设置格式等方面介绍了在Word软件中绘制物理图形的技巧。
关键词：弧形曲线线条图形图片文本框组合设置格式Word是当今较为流行的办公软件，许多物理教师都使用它来写论文、编试卷，但在遇到一些相关图形的绘制时却感觉很困难。
笔者自从教以来，经过几年的不断尝试，对利用Word绘制物理图形有了些许经验，现介绍给大家，供大家作图时参考。
图1是笔者参照教材上“光电效应”的图形绘制的，在绘制过程中，除了Word软件，未使用任何其他软件。
在这个图形的绘制中，涉及到基本图形、图形变化、绘图网格、填充颜色、填充效果、线条颜色、叠放次序、组合、设置格式等十多种方法。
为了与大家更好地交流，下文将从几个方面介绍如何在Word软件中绘制物理图形。
一、基本图形1．“Shift”键的应用：①基本图形可以在“绘图”栏的“自选图形”中找到。
若想得到圆、正方形、正三角形，可在绘图的同时按住“Shift”键。
②想绘制一些特定角度的直线，在画直线的同时按住“Shift”键，拖动直线的一端，每次拖动可改变15°角（如图2）。
③在调整已绘制图形的大小时，为了等比例调整宽度和高度，可在调整时按住“Shift”键。
2．“绘图网格”的应用：①为了精细调整图形的大小、形状和位置，可以设定“绘图网格”中的“水平间距”和“垂直间距”均为0．01，同时将页面的“显示比例”由100%调整到200%甚至500%，绘制完成后，再调回100%，这样的图象质量较好。
（如图3）②“坐标纸”的绘制：将“绘图网格”的两个间距均设为1，即“”，画出水平线并复制若干条，再画出竖直线，也复制若干条，调整每条线的位置，将所有线选中并“组合”，可得到“坐标纸”（如图4）。
再将“绘图网格”中的“水平间距”和“垂直间距”调整为0．01，按住“Shift”键，就可以自由调整坐标纸的方格大小。
如果想得到虚线组成的坐标纸（如图5），可以在选中状态下，点击图形栏中的“虚线线型”按钮。
③当我们想将某个图形在页面上水平均匀分布或垂直均匀分布时，比如图6中的匀强磁场和匀强电场，可以借助②中的方法。
向里的磁场方向“”由与水平夹角45o的直线组成，向外的磁场“”可由填充为黑色的圆组成。
二、正弦线及一般曲线1．半圆的绘制：在“自选图形”中选择“弧形”工具后，在页面上单击一下，即可得到标准的1/4圆弧，左键捕捉弧线端点的“黄色方框”后，拖动适当的距离就可以得到半圆；再通过“绘图”栏的“旋转或翻转”，就可以调整半圆的开口方向（如图7）。
2．用圆弧线绘制正弦线：在画出1/4圆弧线后，通过“旋转或翻转”，使它向左旋转90o；以前面画过的坐标纸为“底板”，拖动1/4圆弧线两端的“黄色方框”，调整圆弧线使它的宽与高之比略大于3：2，同时左侧的1/3处的高度约为全高度的一半（根据sin=sin1．57=1，sin=sin0．52=）；这样就得到了正弦函数图象的1/4部分。
去掉坐标纸，将改后的曲线复制3份，将每份复制曲线旋转或翻转，保证相邻曲线能够光滑连接，然后组合起来，就可以形成完整的正弦线或余弦线了（如图8）。
建议：为了避免重复性的工作，新建一个文档，将你做好的正弦线以及弹簧、电源、电阻等其他常用图形，复制保存，形成你自己的“图形库”，以后需要时就可以通过复制进行调用。
（见附件）3．用曲线绘制正弦线：如果你觉得上面正弦线的画法太过复杂，也可以在坐标纸“底板”上，用“自选图形”中的“曲线”（）工具绘制。
按照正弦线的两端位置大略地绘制一条曲线后，在选中状态下，单击鼠标右键进入“编辑顶点”，就可以在曲线上设置多个顶点，再适当调整各个顶点位置就可得到1/4正弦线（如图9）。
然后复制3份，旋转并组合，就可以形成完整的正、余弦线了。
用曲线绘制正弦线，过程较为简洁，但和圆弧线的绘制效果比较而言，光滑程度就略有不足了。
4．一般曲线：参照上面“圆弧线”和“曲线”两种画法，略微耐心一些，可以画出任意形状的曲线，比如带电粒子在非匀强电场中的运动示意图（图10）。
标题：如何在WＯＲd中绘制物理图形本资源来至：中华教育资源网()摘要：本文通过一些实例，从基本图形、图形变化、绘图网格、填充颜色、填充效果、线条颜色、叠放次序、组合、设置格式等方面介绍了在Word软件中绘制物理图形的技巧。
关键词：弧形曲线线条图形图片文本框组合设置格式Word是当今较为流行的办公软件，许多物理教师都使用它来写论文、编试卷，但在遇到一些相关图形的绘制时却感觉很困难。
笔者自从教以来，经过几年的不断尝试，对利用Word绘制物理图形有了些许经验，现介绍给大家，供大家作图时参考。
