人教版九年级物理电学综合测试题1.选择题(每题3分,共30分)1.下列说法正确的是（）A。
马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的。
B。
教室照明用的日光灯总是并联连接的。
C。
在金属导体中，自由电子移动方向与电流方向相同。
D。
甲轻质小球与带正电的乙轻质小球相互吸引，则甲一定带负电荷。
2.XXX“测量小灯泡的电功率”，根据XXX所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是（）A。
小灯泡发生短路。
B。
小灯泡发生了断路。
C。
滑动变阻器发生了短路。
D。
滑动变阻器的滑片接触不良。
3.把长短相同、粗细不同的两根镍镉合金线串联接入电路，电路如图所示，则电路中（）A。
细导体的电阻小于粗导体的电阻。
B。
通过细导体的电流小于通过粗导体的电流。
C。
通过细导体的电流大于通过粗导体的电流。
D。
细导体两端电压大于粗导体两端电压。
4.将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后发现L1要亮一些，则下列判断正确的是（）A。
L1的电阻可能比L2的小。
B。
L1的额定功率可能比L2的大。
C。
若将两灯并联接入电路中，L1更亮。
D。
两灯正常工作时L1要暗一些。
5.如图4-3-16所示的电路，电源两端的电压一定，开关S1闭合，如果要使电压表的示数减小，电流表的示数增大，则下列操作中可行的是()A。
滑动变阻器的滑片P向上移。
B。
滑动变阻器的滑片P向下移。
C。
开关S2闭合，滑动变阻器的滑片P向下移。
D。
开关S2闭合，开关S1断开。
6.下列说法中正确的是()A。
电流做功的过程实际就是电能转化为其他形式能的过程。
B。
电能对于我们的生活是一种非常重要的能源，在所有的方面都可以利用电能。
C。
电流所做的功跟电压和电流成正比。
D。
手电筒工作时，电池的化学能直接转化为光能。
7.如图是XXX厨房安装的抽油烟机和照明灯的连接电路图。
下列说法正确的是（）A。
抽油烟机和照明灯只能同时工作。
九年级物理电学综合测试题（考试范围：15章----17章）一、填空题（每空1分，共25分）1、在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上电荷，互相的缘故。
2、在如图所示电路中，提供电能的装置是______；要使这个电路中产生电流，必须_________。
3、城市中的路灯是联在一起的；家庭中的用电器都是联在一起的；圣诞树上使用的“满天星”小彩灯是联的。
4、如图所示是同一个电流表的表盘在两次测电流时指针所指的位置，那么甲图所示的示数是________；乙图所示的电流表示数是_________。
5、如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24 A，则通过灯L1的电流是____________，通过灯L2的电流是_________；当S1和S2都闭合时，电流表的示数为0.56 A，则此时通过灯L1电流为_________，通过灯L2的电流为____________。
6、灯L1和L2串联，先用电压表测灯L1两端的电压，如图所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法______________（填“正确”或“不正确”），理由是________________。
7、如图所示，当S1闭合、S2断开时，电压表示数为2.5 V；当S1断开、S2闭合时，电压表示数为6 V。
灯L1两端的电压为____________V，灯L2两端的电压为____________ V，电源电压为____________ V。
8、将一根镍铬合金丝均匀拉长接入电路，其电阻将_____ ；若将这根镍铬合金丝对折后接入电路，其电阻将______ 。
（填“增大”、“减小”或“不变”）9、导体两端加3V电压时，通过的电流是0.5A，这个导体的电阻是Ω，如果加在导体上的电压是6V 时，通过导体的电流是A，电阻变为Ω。
10、要测定某一导体的电阻，只要测出导体两端的电压和导体中的电流，即可用公式_______ 计算出待测电阻。
初三物理总复习（12）——电学综合一、选择题（每题2分，共30分）1、在如图所示的电路中，电源电压为９Ｖ，且保持不变，开关Ｓ闭合时，电压表的示数为６Ｖ，则（）Ａ．Ｌ１两端的电压为6ＶＢ．Ｌ2两端的电压为６ＶＣ．Ｌ2两端的电压为３ＶＤ．Ｌ2两端的电压为９Ｖ2、如图所示电路中，电源电压不变，闭合开关Ｓ后，灯泡Ｌ１、Ｌ２都发光。
一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表Ｖ的示数变小，电流表A的示数变大。
则产生这一现象的原因是（）Ａ．灯Ｌ１断路Ｂ．灯Ｌ２断路Ｃ．灯Ｌ１短路Ｄ．灯Ｌ２短路3、如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围为1A到2A之间，电压表的示数范围为6V到9V之间，则定值电阻R的阻值及电源电压分别为（）Ａ．3Ω，15V B．6Ω，15V Ｃ．3Ω，12V Ｄ．6Ω，12V4、如图所示的电路中，当开关Ｓ闭合，甲乙两表为电压表时，示数之比Ｕ甲︰Ｕ乙＝３︰２；当开关Ｓ断开，甲、乙两表为电流表时，则两表的示数之比Ｉ甲︰Ｉ乙为（）Ａ．２︰１Ｂ．３︰１Ｃ．２︰３Ｄ．１︰３5、如图所示，电池组电压一定.关于电路工作情况,下列说法中正确的是（）Ａ．只闭合S1时，两只灯泡是串联的Ｂ．若先闭合S1，再闭合S2，电压表、电流表的读数均变小Ｃ．若先闭合S1，再闭合S2，电压表、电流表的读数均变大Ｄ．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大6、两只灯泡串联后接入电路，其中一只亮，另一只不亮，产生这种现象可能是（）A.两灯相比，不亮的灯泡电阻太小了B.两灯相比，不亮的灯泡中通过的电流太小了C.两灯相比，不亮的灯泡额定功率一定大D.不亮的灯泡的灯丝断了7、灯L l标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是（）A．8V B．12V C．16V D．20V8、规格分别为“3.8V 1.9W”和“2.5 V 1.25W”的甲、乙两只小灯泡，将它们串联后接到6V的电源上，两灯都发光，则（）A．甲灯较亮 B．乙灯较亮 C．两灯一样亮 D．无法判断9、标有“2V，1w”字样的小灯泡和标有“20Ω，1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～O．6A”，电压表的量程为“O一3V”。

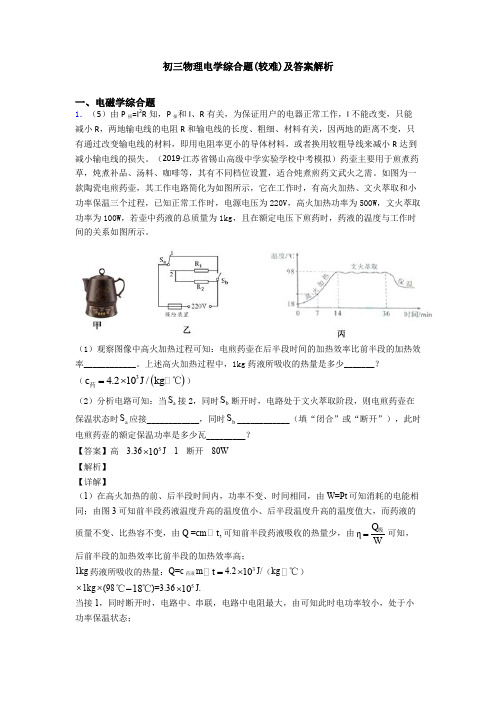

初三物理电学综合题(较难)及答案解析一、电磁学综合题1．（5）由P 损=I 2R 知，P 损和I 、R 有关，为保证用户的电器正常工作，I 不能改变，只能减小R ，两地输电线的电阻R 和输电线的长度、粗细、材料有关，因两地的距离不变，只有通过改变输电线的材料，即用电阻率更小的导体材料，或者换用较粗导线来减小R 达到减小输电线的损失。
（2019·江苏省锡山高级中学实验学校中考模拟）药壶主要用于煎煮药草，炖煮补品、汤料、咖啡等，其有不同档位设置，适合炖煮煎药文武火之需。
如图为一款陶瓷电煎药壶，其工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，电源电压为220V ，高火加热功率为500W ，文火萃取功率为100W ，若壶中药液的总质量为1kg ，且在额定电压下煎药时，药液的温度与工作时间的关系如图所示。
（1）观察图像中高火加热过程可知：电煎药壶在后半段时间的加热效率比前半段的加热效率____________。
上述高火加热过程中，1kg 药液所吸收的热量是多少_______？（()3c 4.210J /kg =⨯药℃） （2）分析电路可知：当a S 接2，同时b S 断开时，电路处于文火萃取阶段，则电煎药壶在保温状态时a S 应接____________，同时b S ____________（填“闭合”或“断开”），此时电煎药壶的额定保温功率是多少瓦_________？【答案】高 3.36510⨯J 1 断开 80W【解析】【详解】（1）在高火加热的前、后半段时间内，功率不变、时间相同，由W=Pt 可知消耗的电能相同；由图3可知前半段药液温度升高的温度值小、后半段温度升高的温度值大，而药液的质量不变、比热容不变，由Q =cm t,可知前半段药液吸收的热量少，由ηQ W =吸可知，后前半段的加热效率比前半段的加热效率高；1kg 药液所吸收的热量：Q=c 药液m t =4.2310⨯J/（kg ℃）⨯1kg ⨯(9818-℃℃)=3.36510⨯J.当接1，同时断开时，电路中、串联，电路中电阻最大，由可知此时电功率较小，处于小功率保温状态；（2）当a S 接1，同时b S 断开时，电路中R 1、R 2串联，电路中电阻最大，由P=2U R 可知此时电功率较小，处于小功率保温状态；2．由题知。
电学2一、选择题(每小题只有一个正确选项，每小题3分，共39分)1.小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是A.电能表的额定功率为1100WB.电能表的标定电流为5AC.拍照片时，小明家已消耗的电能为9316kW•hD.拍照片时，小明家已消耗的电能为931.6J2.家用的手电筒．用干电池作电源．正常发光时电流为0.32A．小灯泡的电功率接近（）A.1WB.10WC.0.1KWD.1KW3.额定电压相同的甲、乙两灯并联在电路中时，甲灯比乙灯亮，那么()A.甲灯的额定功率比乙灯的大B.甲灯的电阻比乙灯的大C.通过甲灯的电流强度比通过乙灯的小D.甲灯两端的电压比乙灯两端的电压大4.将一个标有“36V40W”的灯泡接入某段电路时，测得通过它的电流强度是1A，那么，它的实际功率()A.大于40WB.等于40WC.小于40WD.无法确定5.两个分别标有“220V60W”和“220V25W”字样的灯泡，如将它们并联后接在220V的电路中，则()A.电阻大的灯泡较亮B.功率大的灯泡较亮C.功率小的灯泡较亮D.两个灯泡一样亮6.有一盏“220V25W”的电灯，在额定电压下正常工作，在1min内电流做的功是()A.13200JB.5500JC.1500JD.220J7.如图所示，闭合开关，将滑片向上滑动时，观察到的现象是A.灯泡变暗，电压表示数变大B.灯泡变亮，电压表示数不变C.电路消耗的总功率变小，电压表示数不变D.电路消耗的总功率变大，电压表示数变大8.在如图所示的电路中，小灯泡上标有“6V、6W”字样，当变阻器的滑片P移到b端时，干路中的电流强度为1.5安培，则在电路中变阻器的电阻值变化范围是（电源电压不变）A.0～6欧姆B.0～12欧姆C.0～18欧姆D.0～24欧姆9.要使电热器消耗的电功率增大为原来的2倍，可以通过改变电热器两端的电压U及改变电热器电阻R来实现，那么可以采取的办法有()A.U不变，使电阻变为B.使电压和电阻分别变为、C.使电压和电阻分别变为、D.U不变，使电阻变为2R10.在电路中，电流对电风扇做功的过程实质是将电能转化为内能和机械能的过程，则电流做功的多少A.一定等于此过程中获得的热能B.一定等于此过程中获得的机械能C.一定小于电风扇获得的机械能D.一定等于电风扇消耗的电能11.下列用电器中,利用电流热效应工作的是A.电风扇B.电动机C.电视机D.电饭锅12.电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因为（）A.导线的绝缘皮隔热B.导线散热比电烙铁快C.通过导线的电流小于通过电烙铁的电流D.导线的电阻远小于电烙铁电热丝的电阻13.如图所示的实验装置中，三个相同的烧瓶A、B、C内都盛有质量和初温均相等的液体，其中A、B烧瓶中装的是水，C烧瓶中装的是煤油，A、B、C瓶中电阻丝的阻值分别为R A、R B、Rc且R A=Rc>R B．当合上开关S通电一定时间后(三个烧瓶中的液体均未达到沸腾)，A、B、C瓶中温度计示数分别为T A、T B、T C．对三)：（）支温度计示数的判断，下列说法正确的是(均不计热损失，比热容C水>C煤油A.T A＝T B＜T CB.T A＝T C＞T BC.T C＞T A＞T BD.T A＞T B＞T C二、填空题(每小题3分，共27分)14.一顶太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇．电池板在太阳光的照射下，将________能转化为电能，驱动电风扇工作．电风扇工作时的电压为1.2V，电流为50mA，若电风扇正常工作了1h，电流做功为________J．15.某37英寸液晶电视机的铭牌上有“220V200W”的字样，则该电视机正常工作1小时消耗_________kW·h的电能．16.右表是某种家用电热水器的铭牌上所列的主要技术参数．请根据铭牌中的数据计算，此热水器在额定电压下工作时，通过电热水器的电流约为_________A．(保留一位小数)17.小华开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了．则“跳闸"的原因可能是____________．根据小华家自动空气开关上的铭牌(如图所示)．他家的电路允许使用的电器总功率最大为________W．18.据报道，青岛一个小伙子在自家居民楼顶上，自己设计、组装了一套微型太阳能发电站，被媒体称为“中国家庭光伏电站第一人”．(1)该太阳能发电站发电时，将光能转化为______能，太阳能发电具有___________的优点；(2)该太阳能发电站工作8h可发电10kW·h，则其功率是_________kW；(3)10kW·h的电能，如果由热电转化效率为30％的热电厂来供电，需要完全燃烧煤_________kg．(煤的热值q煤=3×107J/kg，1kW·h=3.6×106J)19.如图所示，电源电压恒定．小灯泡L标有“3V0.6W”字样，R为定值电阻，闭合S，断开S1，小灯泡正常发光；若再闭合S1，发现电流表示数变化0.3A，则R的阻值为_______Ω，此时灯泡L和电阻R消耗的功率之比是__________．20.小明家安装了新的感应式电能表，一个月后此表的面板如图所示，这个月他家用电_______kW h ，电能表的转盘转过了_____圈，小明家最多能接入总功率为_________W的用电器。
九年级物理电学综合测试1.家庭电路用来给各种供电。
为了避免火灾事故，电路中必须装有，为了检修时的安全、方便，还要在用电器的前面安装一个。
2.用电器上的三个插头与接地插孔相对应的脚是跟用电器的接通的，其余两脚接和，所以把三孔插头接在三孔插座里，在把用电部分接入电路的同时，也把与大地相连。
3.我们利用电能表测出一盏台灯的电功率，如果电能表标有“1500R/KWh，只让台灯工作时，电能表的表盘转10圈用4min，那么该台灯的功率是。
4.以下措施正确的是A照明线路中保险丝安装在地线上B在现有的照明电路中，增加用电器只需换上足够组的保险丝C在现有的照明电路中，增加用电器要同时考虑电能表、输电线和保险丝的承受能力D在现有的照明电路中，增加用电器只需考虑电能表和保险丝的承受能力5.下列防止事故和处理事故的措施中正确的是A有金属外壳的用电器，起外壳一定要接地B电器失火时，先用泡沫灭火器灭火，再切断电源C在没有保险丝的情况下，也可用铜丝来代替保险丝D扑灭油井大火时，要设法降低石油的着火点6.下列做法中符号安全用电原则的是A高压电线落地时不要靠近B在电线上晾湿衣服C用湿毛巾擦灯泡D用水扑灭电火7.某同学通过实践列出了白炽灯的常见故障与检修方法，其中一项故障现象如下从电路的组成上来看，上述故障现象可概括为一个原因，这个原因是A电路出现了短路B电路出现了断路C并联变成了串联D以上都有可能8.家庭电路中的电灯昏暗，看电能表的表盘转得飞快，这种现象说明电路中发生的情况可能是A短路B用电器的总功率过大C漏电D电源电压太高9.停在高压线上的小鸟不会触电，这是因为A小鸟适应能力强，耐高压B高压线外有一层绝缘层C小鸟是绝缘体，所以不会触电D小鸟只停留在一根电线上，两爪间的电压很小10.发现电线着火应急的处理方法是A找电工处理B向着火处泼水C拉下开关D用刀割断电线11.为什么接大功率的用电器的插座只在通插座的火线上装一根保险丝更安全？12.李强家电表上标有“220V，5A”字样，电路中已接“220V，500W”的电炉一只，“220V，60W”的电视机一台，“220V，40W”的节能灯两个，问能否再接一个“220V，500W”的电熨斗？13.用电压表测得家中某插座未接用电器时的电压是220V，若在此插座上连入一个“220V，100W”的电炉时，电压表测得插座处的电压为200V，求（1）输电线的电阻为多大？（2）若在此插座上接一个“220V，1000W”的电炉，插座处的电压又是多少？输电线的电流为多大？14.如图甲，电源的电压不变，闭合开关S1后，两灯都发光，一段时间后，其中的一盏灯熄灭，电压表V1的示数变大，V2的示数变小，试分析产生这一现象的原因。
电学综合计算大题1.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。
求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。
2.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？3.某款电热饮水机具有加热和保温两挡，额定电压为220V。
如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。
某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。
4.某一家用两档可控的恒温餐盘，其高温档电功率为880W，简化电路如图甲所示，R1、R2均是发热电阻，R2的阻值是R1的3 倍。
求：（1）餐盘处于低温档时，电路中电流是多少？（2）1kg 米饭温度升高40∶，吸收的热量是多少？[米饭的比热容取 2.5×10 3J /（kg•∶）] （3）若电路中只使用该恒温餐盘，同样加热1kg的米饭，电能表的脉冲指示灯闪烁了125 次，如图乙所示，这个恒温餐盘的效率是多少？5.某品牌家用电热水器的简化电路如图所示，热水器有快加热、慢加热和保温三个工作状态。
热水器内装有40kg的水，慢加热额定功率为1210W，保温额定功率为605W，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。
九年级物理一、填空题（每空1分，共1７分）1.上海世博会上有一种“超声波喷雾降温扇”，在风扇转动时还可喷出水雾。
喷雾可以增加空气中的水分，风扇吹风加快了空气中水分的，就加快了对热量（填“吸收”或“放出”，达到降温的目的。
2.医院里常用石蜡进行热疗。
石蜡的比热容为3.2×103J/（kg·℃），质量为0.1kg的石蜡温度降低1℃，石蜡放出的热量为。
石蜡在凝固过程中逐渐变大，温度持续降低，所以石蜡是。
（填“晶体”或“非晶体”）3.小华发现家里电能表的示数在3h内由变成了，则他家在这段时间用电Kw·h,用电器的实际功率是W。
如果电能表上标有“220v 2.5（10）A”字样，则电路中（选填“能”或“不能”）再接入一个额定功率为800W的电饭煲。
4.为了搞好城市管理，我市在部分交叉路口相继安装了交通红绿灯和电子警察监控系统。
如图所示为某一路口的红绿灯设施。
已知三只灯泡均标有“220V 40W”字样，其中一只灯泡的电阻是Ω，该设施正常工作一天(24h)将消耗kW·h。
5.小明在厨房里帮妈妈煮粥。
妈妈说：待锅里的水烧开后，改用小火，盖上锅盖，让锅内的水微微沸腾，就能将粥煮好。
小明发现，在此过程包含很多热学知识，请你就此场景说出两个与热学知识有关的物理现象。
示例：粥(液体)沸腾时有水汽化成水蒸气，这是汽化现象。
（1）＿＿＿＿＿＿＿＿＿＿＿＿＿；（2）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
6.小强在用温度计测量烧杯中液体温度时读取了四次数据，每次读数时温度计的位置如图MM－1 0甲所示，其中正确的是＿＿＿＿。
图乙、丙分别是测冰和水时温度计的示数，那么冰的温度是＿＿℃，水的温度是＿＿＿℃。
7.某电热水器的工作原理如图QM～10所示，已知两电阻丝的阻值相等．电源电压保持不变，当开关S1接a，S2闭合时，它处于加热状态，电路中的总功率为P1；当开关S1接b，S2断开时，它处于保温状态，电路中的总功率为P2则P1：P2＝＿＿＿＿。
九年级物理电学综合检测试卷姓名成绩一、选择题(每题3分，共54分)1、家家户户都用电能表，它是用来直接测量( )A、电流B、电压C、电功D、电功率2、下列家用电器中，属于电热器的是( )A、电烙铁B、电风扇C、电视机D、电冰箱3、通过电阻R的电流为I，在相等的时间内产生的热量是Q，当电阻为2R，电流是I时，在相等的时间内产生的热量为( )A、4QB、2QC、QD、0.5Q4、关于电功和电功率说法不正确的是( )A、用电器消耗的电能越多，电功率越大；B、功率是表示电流做功快慢的物理量；C、单位时间内，电流做功越多，电功率越大；D、千瓦时电功的单位，千瓦是电功率的单位。
5、如图所示，通电螺线管左端小磁针N极指向正确的是( )6、下列说法符合安全用电原则的是( )A、用粗铜丝代替保险丝B、用湿的抹布擦拭正在发光的电灯泡C、在通电的电线上晾晒衣服D、家用电器的金属外壳要接地7、功率为P的电炉，因电阻丝烧断，去掉原长的一半，仍接入原电路里（电源电压不变），此时电炉的实际功率是( )A、0.5PB、PC、2PD、4P8、李刚家的灯不亮了，他用测电笔检查的时候发现测电笔的氖泡仍能发光，保险丝与灯泡都完好，分析此故障的原因( )A、停电了B、进户的火线断了C、火线与零线相碰了D、零线断了9、在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，其原因可能是( )A、变阻器总电阻太大B、电压表量程太大了C、电源电压太低D、灯泡灯丝断开10、有L1、L2、L3、分别标有“220V 100W”、“110V 100W”、“36V 100W”字样，它们都正常发光时，则( )A、L1亮B、L2亮C、L3亮D、一样亮11、如图5所示，电源电压为6 V，R1是滑动变阻器，其调节范围是0~20Ω，R2为一个阻值等于20Ω的定值电阻，调节滑动变阻器的滑片p，R2消耗的最小功率为( )A、最小值为1.8瓦B、最小值为1.2瓦C、最小值为0.9瓦D、最小值为0.45瓦12、两个定值电阻R1和R2，且R1> R2，若将它们并联后接在电压为U的电路中，R1和R2消耗的电功率分别是P1和P2；若将它们串联后仍接在电压为U的电路中，R1和R2消耗的电功率分别是P’1和P’2，下列关系式中正确的是( )A、P1 + P2 = P’1 + P’2B、P1 + P2 > P’1 + P’2C、P1 + P2 > P’1 + P’2D、无法判断13、下面关于保险丝的说法，正确的是( )A、保险丝是用电阻较大，熔点较低的铅锑合金制成的B、保险丝的额定电流应等于或稍大于电路中允许通过的最大正常工作电流C、保险丝断了，可以用铁丝代替D、保险丝越细，其额定电流越小14、如下图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动。
九年级电学综合一、填空题〔每空1分，共30分〕1.干电池和蓄电池，从能量转化角度看，它们工作时把_____________能转化为____________能，电动机工作时把_______________能转化为_______________能。
2. 小明家电能表上标出额定电流是10Ａ，则允许接在这个电能表上各种用电器额定功率总和是。
3．如图一所示电路中，①、②、③是三个电表。
闭合开关S 。
灯L1与L2串联，电路中是电流表。
4. 如图2所示，电阻R l、R2和R3接到电压为12V电路中，电压表V l示数是6V，电压表V2示数是8V，电路消耗总功率是2.4W。
则电阻R2__________Ω；经过10s，电阻R3消耗电功是__________J。
5. 公路路灯总是一齐亮，一齐灭。
假如它们其中一盏灯灯丝断了，其他灯仍能正常发光。
依据这些现象推断路灯是______________。
6．在图4所示电路中，电源电压不变．闭合开关S，电路正常工作．一段时间后，电阻R处发生故障，使得电路中一个电压表示数变大，此时电阻R可能出现________。
〔填“短路〞或“断路〞〕7.在“陶瓷杯、铜线、盐水、橡胶棒〞这些物品中，属于导体是 ;属于绝缘体是__________.。
图2 图48．电视机荧光屏上常常粘有灰尘，这是因为电视机工作时，屏幕上带有________而具有了____________性质。
9．10s内通过某导体横截面，电流做功180J，导体两端电压为_____V。
当该导体两端电压为零时，导体电阻为____Ω。
10. 电阻R1＝3Ω，R2＝6Ω。
当它们并联在电路中时，等效电阻R＝ ________Ω。
一个10Ω电阻，通电10s钟产生热量是400J。
在这段时间内通过电阻横截面电量是_____C。
灯L1标有“6V 6W〞，灯L2标有“6V 3W"。
把它们串联在电压为9V电源上，灯L 1功率是______W。
九年级物理(电学)综合测试卷(时间90分钟，满分100分)一、选择题(每小题只有一个选项准确，每小题2分，共24分)1．【题文】家庭中使用的电水壶，正常工作时通过的电流约为( ) A．40 A B．4 A C．400 mA D．40 mA【答案】B2．【题文】小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15 min内，消耗电能0．3 kW·h，这个用电器可能是( )A．空调器B．电冰箱C．电视机D．收音机【答案】A3．【题文】随着生活水平的提升，家用电器日益增多．某户实行电路旧线改造后，将保险丝的规格由10 A换成了15 A，则该线路允许同时接入用电器的功率比原来增加了( )A．2200 W B．3300 W C．1100 W D．5500 W【答案】C4．【题文】下面所示电器中，利用电流的热效应来工作的是( )A．电磁起重机B．电炉C．电风扇D．电脑【答案】B5．【题文】为了避免触电事故，下列电器安装不符合国家规定的技术要求的是( )【答案】B6．【题文】随着人们生活水平的逐步提升，家用电器的持续增多．下列关于家庭电路的说法中，准确的是( )A．灯与控制它的开关是并联的，与插座是串联的B．使用测电笔时，不能用手接触到笔尾的金属体C．电路中电流过大的原因之一是使用的电器总功率过大D．增增大功率用电器时，只需换上充足粗的保险丝即可【答案】C7．【题文】有一串小彩灯，每盏小彩灯的规格为“4V 0．2A”．下列表述中不准确的是( )A．若要使小彩灯在家庭电路中正常工作，应把55盏小彩灯串联起来使用B．每盏小彩灯正常工作时的电阻是20C．每盏小彩灯的额定功率是0．8 WD．小彩灯不工作时，电阻为零【答案】D8．【题文】将分别标有“16V 8W”、“8V 4W”字样的灯L1、L2串联使用．当灯L1正常发光时，灯L2会( )A．正常发光B．比正常发光暗C．比正常发光亮D．以上三种情况均有可能【答案】A9．【题文】夏天在家里打开空调时，发现室内的灯光变暗．关于这个现象，下列说法中不准确的是(不考虑温度对电阻的影响) ( )A．进户线中的电流变大了B．线路中的热损耗变大了C．线路中的总电阻变大了D．灯两端的电压变小了【答案】C10. 【题文】如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。
闭合开关后，电路可能发生的现象是 ( )A.电流表和电压表都烧坏B.先烧坏电流表，再烧坏电压表C.电流表烧坏，电压表正常D.电压表烧坏，电流表正常【答案】11.【题文】为了生活方便，卧室里的同一个照明灯通常用两个开关控制。
一个安装在进门处，另一个在床头附近，操作任意一个开关均能够开灯、关灯。
如图中的四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是(其中A图中的S1、S2及C图中的S1为单刀双掷开关) ( )【答案】12.【题文】如图是一种自动测定油箱内油面高度的装置。
R是滑动变阻器，它的金属滑片是杠杆的另一端从油量表（由电流表改装而成）指针所指的刻度就能够知道油箱内油面的高度。
当滑动变阻器的金属滑片上移动时（）A.电路中的电流减小油箱油面降低B.电路中的电流增大油箱油面降低C.电路中的电流增大油箱油面升高D.电路中的电流减小油箱油面升高【答案】二、填空题(每空1分，共28分)13. 【题文】家庭电路中，插座跟电灯之间应__________联；图中能准确使用测电笔的是______________(填“甲”或“乙”) ．第13题图第14题图【答案】并甲14.【题文】如图电路中,开关S闭合时，电压表测的是_______两端的电压；当S由闭合到断开时，电压表的示数将（填“变大”、“变小”或“不变”）。
【答案】15.【题文】石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是 (选填“导体”或“绝缘体”)，飘落到供电设备上会造成电路 (选填“断路”或“短路”)，从而使供电系统瘫痪。
【答案】16．【题文】如图所示，为小明家电能表的表盘示意图，小明发现1 min内电能表转盘转了50转，则此时他家正在工作的用电器的总功率约为__________kW，观察此表，你还能得到哪些信息，请写出一条：______________________________________________________．【答案】1．2 ; 电能表使用的额定电压为220 V等17．【题文】普通照明灯泡的铭牌如图所示，“100”表示：__________，若将该灯泡接入110 V的电路中，该灯泡的实际功率为____________．(设灯丝电阻不变)【答案】灯的额定功率为100 W ; 25 W18．【题文】如图表格中是某电热水器的铭牌，由此可知，在额定电压下对电热水器中的水加热，则通过电热水器电阻丝的电流是_____________A ，电热水器正常工作时的电阻为____________ ，电热水器正常工作1 min 放出的热量是_____________J ．【答案】5 44 6．6×10419．【题文】如图所示，电源保持6V 的电压不变，开关S 闭合后，电流表的示数是0.4A ，电压表的示数为2V ，则电阻R 1的阻值是 Ω；将滑动变阻器R 2的滑片由a 向b 移动的过程中，电流表的示数将 ，电压表的示数将 （两空均选填 “变大”、“变小”或“不变”）．第19题图【答案】20. 【题文】 手机是我们最常用的通讯工具。
手机使用的是可充电电池，电池上标有“电压”和“容量”两个重要参数。
容量的单位通常为“毫安时”（符号mAh ）。
小强同学的爸爸使用的可充电电池所标的电压是3.6V ，容量是1500mAh ，这种电池一次充电最多可储存的能量为__________J 。
使用该手机充满电一次能够正常通话的实际时间可长达5h ，则该手机的放电功率大约为__________W 。
【答案】21．【题文】因为白炽灯除了发光还产生热量，所以逐渐被称之为“冷光源”的各种节能灯代替．白炽灯的功率越大，亮度越大，产生的热量是否也越多呢?为此，小明设计了一个实验方案：使25 W 白炽灯正常发光，把温度计放在灯泡附近任一位置，观察温度计示数的变化；换上100 W 白炽灯重复上述步骤．若100 W 白炽灯使温度计的温度升得高，则产生的热量多．同学们对小明的方案实行了讨论，认为：(1)在灯泡附近的范围内，灯泡产生的热量越多，空气温度___________，利用温度计测温度变化的方案是可行的；(2)方案还应注意两个问题：一是_____________；二是_____________．【答案】(1)升高；(2)测量时间应相同 测温点到灯泡的距离应相等．22．【题文】小明家买了一台冷热两用的空调，这台空调的说明书中主要数据如表中所示．空调工作时应选___________(填“二”或 “三”)孔插座．空调正常制冷时电流为_________，连续正常制 冷30 min 消耗的电能为___________kW ·h ，夏天因为空调使用 较多，供电系统负荷增大，应如何使用空调有利于节能?答：___________________．(答出一点即可)【答案】三 6 A 0．66 空调设定的温度不要太低，或无人时应将空调即时关闭等23. 【题文】 标有“6V6W ”、“6V1.5W ”字样的灯L 1和L 2，串联接在某电源上，设灯丝电阻不变，则灯L 1和L 2的电阻之比为________，灯L 1和L 2的实际功率之比为________，要保证一只灯正常工作，一只灯安全，电源电压不应超过________V 。
【答案】 电源电压 220V 频率 50Hz 额定制冷功率 1320W 额定制热功率 1420W三、作图与实验探究题(24题4分，其他一空2分)24．【题文】在图中将螺口灯泡、开关和三孔插座接在照明电路上．【答案】25．【题文】小华同学在做“测定小灯泡电功率”的实验时，选用了电压为6 V的电源、额定电压为2．5 V(电阻约10 )的小灯泡、滑动变阻器等器材。
连接的部分实物电路如图甲所示．(])请你用笔画线代替导线，将实物电路连接完整，要求滑动变阻器向右滑动时，灯泡变亮．(2)小华连接好电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是：_____________________________．(3)故障排除后，实行实验。
小华记录了多组加在小灯泡两端的电压与通过电流的数据，通过描点绘制出了电流随电压变化的图线，如图乙所示。
图中C点偏离图线较远，出现这种情况的原因是：_______________；图线不是正比例函数图线，原因是：______________．(4)根据图线可知，小灯泡的额定功率约为______________W．【答案】(1)如图所示；(2)小灯泡断路；(3)读数或记录错误灯丝电阻与温度相关，温度越高，灯丝电阻越大；(4)0．75．26. 【题文】用“伏安法”测电阻，小华实验时的电路如图甲所示。
(1)请用笔画线代替导线，将实物电路连接完整．(2)准确连接电路后闭合开关前滑片p应置于滑动变阻器的端(选填“左”或“右”)．(3)测量时，当电压表的示数为2.4V时，电流表的示数如图乙所示，则I= A，根据实验数据可得Rx= Ω．(4)如果身边只有一只电流表或电压表，利用已知阻值为R0的定值电阻、开关、导线、电源等器材也能够测出未知电阻Rx．请仿照表中示例，设计测量Rx阻值的其他方法．【答案】27．【题文】小明晚上看书时发现最近家里的电灯老是忽明忽暗．根据所学电学知识，小明对这种现象的原因作了一个初步的分析，并从实验室选择了图中所示器材，想通过实验模拟出电灯忽明忽暗现象来探究其中原因．(1)小明设计了如图甲所示电路图，请你用笔画线代替导线完成图乙的电路连接．(2)闭合开关后，小明将滑动变阻器的滑片向右滑动．电压表示数逐渐变___________，小灯泡亮度逐渐变__________；再向左移动滑片时，电压表示数逐渐变________，小灯泡亮度又逐渐变_________．反复左右移动滑动变阻器的滑片，即可观察到小灯泡的忽明忽暗现象．由此小明得出了这样的结论：“电灯忽明忽暗可能是由于_______不稳定造成的”．(3)请你运用实验结论解释：小明家里的电灯为什么老是忽明忽暗的?【答案】(1)如图所示；(2)大亮小暗电压；(3)由于小明家里供电电压不稳，电压忽高忽低，导改电灯忽明忽暗．四、解答题(28题5分，29题5分，30题5分)28．【题文】如图为李强同学设计的一个调灯光亮度的电路图．在电路中，电源电压为36V且保持不变，L是标有“36 V 40 W”字样的灯泡．当调节滑动变阻器使灯泡最暗时，电压表的示数为18 V，灯丝电阻随温度变化忽略不计．求：(1)灯丝电阻是多大?(2)在灯泡最暗时通电10min，电路消耗的总电能是多少?【答案】(1)32．4 ；(2)1．2×104J．【详解】（1）(2)L最暗时，L与R＇串联，I=I＇29.【题文】某种电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从它的说明书上收集到如下数据及图所示的简化电路原理图。
