电工多辊连轧机电气工作原理知识题目

六辊轧机工作原理一、引言六辊轧机是一种常用的金属加工设备，广泛应用于钢铁、有色金属等行业。

本文将介绍六辊轧机的工作原理，从机器构造、传动原理和工作过程三个方面进行阐述。

二、机器构造六辊轧机由上、中、下三组辊子组成，每组辊子都配备有辊架和辊轴。

辊架通过立柱与底座连接，辊轴通过轴承与辊架相连。

辊轴之间通过齿轮传动方式实现同步转动。

整个轧机的机架支撑在底座上，保证了机器的稳定性。

三、传动原理六辊轧机的传动原理主要包括两个部分：主传动和辅助传动。

1. 主传动：主传动是指驱动辊子进行转动的机构。

通常采用电动机通过齿轮传动装置直接驱动辊轴，使辊子产生旋转。

电动机通过皮带轮和皮带连接，将动力传递给齿轮传动装置。

齿轮传动装置由主动齿轮和从动齿轮组成，主动齿轮固定在电动机轴上，从动齿轮固定在辊子的辊轴上。

当电动机带动主动齿轮旋转时，从动齿轮也会随之转动，从而带动辊子转动。

2. 辅助传动：辅助传动是指辊子之间的传动机构。

一般采用齿轮传动方式，将上、中、下三组辊子连接起来，实现同步转动。

每组辊子的辊轴上都安装有一个齿轮，通过齿轮与相邻辊子的齿轮咬合，形成一条传力链。

当上、中、下三组辊子一起转动时，金属材料就会被连续地压制、延展和改变形状。

四、工作过程六辊轧机的工作过程包括进料、轧制和出料三个阶段。

1. 进料：金属材料通过进料口送入六辊轧机，被辊子夹紧并送入轧制区域。

2. 轧制：在轧制区域，辊子的旋转带动金属材料进行轧制。

辊子之间的间隙可以根据需要进行调整，以实现不同厚度的轧制效果。

金属材料在辊子的挤压下发生塑性变形，形成所需的形状和尺寸。

3. 出料：经过轧制后，金属材料从出料口离开六辊轧机，进入下一道工序进行加工或制品成型。

五、总结六辊轧机是一种重要的金属加工设备，通过辊子的旋转和齿轮传动实现金属材料的塑性变形，达到所需的形状和尺寸。

本文从机器构造、传动原理和工作过程三个方面介绍了六辊轧机的工作原理。

了解六辊轧机的工作原理有助于提高设备的使用效率和产品质量，推动金属加工行业的发展。

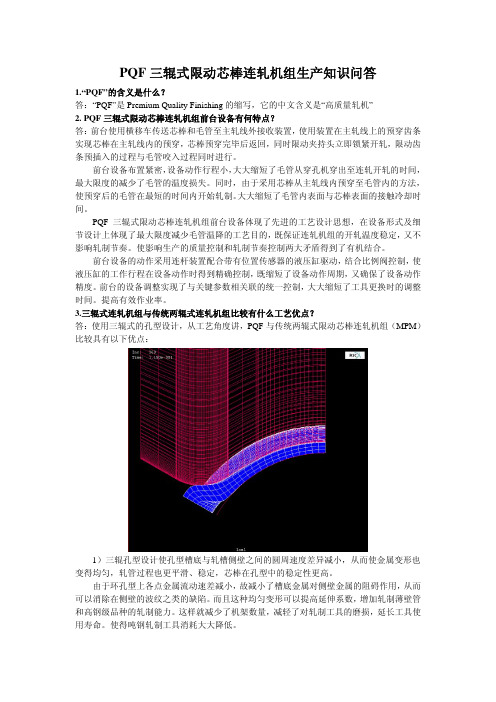

PQF三辊式限动芯棒连轧机组生产知识问答1.“PQF”的含义是什么？答：“PQF”是Premium Quality Finishing的缩写，它的中文含义是“高质量轧机”2. PQF三辊式限动芯棒连轧机组前台设备有何特点？答：前台使用横移车传送芯棒和毛管至主轧线外接收装置，使用装置在主轧线上的预穿齿条实现芯棒在主轧线内的预穿，芯棒预穿完毕后返回，同时限动夹持头立即锁紧开轧，限动齿条预插入的过程与毛管咬入过程同时进行。

前台设备布置紧密，设备动作行程小，大大缩短了毛管从穿孔机穿出至连轧开轧的时间，最大限度的减少了毛管的温度损失。

同时，由于采用芯棒从主轧线内预穿至毛管内的方法，使预穿后的毛管在最短的时间内开始轧制。

大大缩短了毛管内表面与芯棒表面的接触冷却时间。

PQF三辊式限动芯棒连轧机组前台设备体现了先进的工艺设计思想，在设备形式及细节设计上体现了最大限度减少毛管温降的工艺目的，既保证连轧机组的开轧温度稳定，又不影响轧制节奏。

使影响生产的质量控制和轧制节奏控制两大矛盾得到了有机结合。

前台设备的动作采用连杆装置配合带有位置传感器的液压缸驱动，结合比例阀控制，使液压缸的工作行程在设备动作时得到精确控制，既缩短了设备动作周期，又确保了设备动作精度。

前台的设备调整实现了与关键参数相关联的统一控制，大大缩短了工具更换时的调整时间。

提高有效作业率。

3.三辊式连轧机组与传统两辊式连轧机组比较有什么工艺优点？答：使用三辊式的孔型设计，从工艺角度讲，PQF与传统两辊式限动芯棒连轧机组（MPM）比较具有以下优点：1）三辊孔型设计使孔型槽底与轧槽侧壁之间的圆周速度差异减小，从而使金属变形也变得均匀，轧管过程也更平滑、稳定，芯棒在孔型中的稳定性更高。

由于环孔型上各点金属流动速差减小，故减小了槽底金属对侧壁金属的阻碍作用，从而可以消除在侧壁的波纹之类的缺陷。

而且这种均匀变形可以提高延伸系数，增加轧制薄壁管和高钢级品种的轧制能力。

2024年电工考试题及答案一、单项选择题（每题2分，共50分）1. 电流通过导体时，导体两端的电压与通过导体的电流之间的关系遵循（）定律。

A. 欧姆定律B. 基尔霍夫定律C. 法拉第电磁感应定律D. 楞次定律答案：A2. 电路中，电阻R=10Ω，通过电阻的电流I=2A，则电阻两端的电压U 为（）。

A. 20VB. 15VC. 10VD. 5V答案：A3. 在三相电路中，星形接法的线电压与相电压的关系是（）。

A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压等于线电压D. 线电压等于相电压的√3倍答案：B4. 交流电路中的功率因数是指（）。

A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 视在功率与有功功率的比值D. 视在功率与无功功率的比值答案：A5. 变压器的一次侧电压为220V，二次侧电压为110V，该变压器的变比为（）。

A. 1:1B. 2:1C. 1:2D. 2:1答案：C6-10. （题目及答案略）二、多项选择题（每题3分，共30分）1. 以下哪些因素会影响电路的功率因数（）。

A. 电路中的电阻B. 电路中的电感C. 电路中的电容D. 电路中的电流答案：B、C2. 电路中的谐振现象可能发生在（）。

A. 纯电阻电路B. 纯电感电路C. 纯电容电路D. RLC串联电路答案：B、C、D3. 以下哪些属于电磁干扰的来源（）。

A. 雷电B. 电源线路C. 无线电发射器D. 电子设备答案：A、B、C、D4-6. （题目及答案略）三、判断题（每题1分，共20分）1. 电路中的电流总是从高电位流向低电位。

答案：错误2. 电容器的容抗与频率成正比。

答案：错误3. 电感器的感抗与频率成反比。

答案：正确4-20. （题目及答案略）请注意，以上内容仅为示例，实际的电工考试题及答案应根据具体的考试大纲和要求来制定。
