电绝缘橡胶板技术参数

电绝缘橡胶板国家标准
电绝缘橡胶板是一种用于电力设备绝缘保护的重要材料，其质量直接关系到电
力设备的安全可靠运行。

为了规范电绝缘橡胶板的生产和使用，国家对其进行了标准化管理，制定了相应的国家标准。

首先，电绝缘橡胶板的国家标准规定了其技术要求。

这包括了电绝缘橡胶板的
材料、结构、性能等方面的要求。

例如，标准规定了电绝缘橡胶板应采用哪种材料制作，其厚度、硬度、拉伸强度、耐热性、耐电压等性能应该达到的指标。

这些技术要求的制定，可以保证电绝缘橡胶板在使用过程中具有良好的绝缘性能和耐用性，从而有效保护电力设备的安全运行。

其次，国家标准还规定了电绝缘橡胶板的检验方法和标志。

这些内容包括了对
电绝缘橡胶板进行质量检验时所需的测试方法和标准，以及在产品上标识的必要信息。

通过严格的检验方法和标志规定，可以确保生产出的电绝缘橡胶板符合国家标准要求，提高产品质量和可靠性。

另外，国家标准还对电绝缘橡胶板的包装、运输和储存提出了相应的要求。

这
些要求主要是为了保证电绝缘橡胶板在运输和储存过程中不受到损坏，从而影响其绝缘性能和使用寿命。

比如，标准规定了电绝缘橡胶板的包装方式、运输条件和存放环境，以及在包装上应标明的相关信息，这些都是为了保证产品的质量和安全性。

总的来说，电绝缘橡胶板国家标准的制定，对于规范电绝缘橡胶板的生产和使
用具有重要意义。

它不仅可以保障产品质量，提高电力设备的安全可靠性，还可以促进行业的健康发展。

因此，生产厂家和使用单位都应严格遵守国家标准，确保电绝缘橡胶板的质量和安全性，为电力设备的正常运行提供保障。

1．绝缘胶垫技术参数列表：KV 厚度KG5KV绝缘胶垫3mm 5.5KG/m210KV绝缘胶垫5mm 9 G/m215KV绝缘胶垫5mm 9 G/m220KV绝缘胶垫6mm 11 G/m225KV绝缘胶垫8mm 14.5 G/m230-35KV绝缘胶垫10mm 18 G/m212mm 21.6 G/m22．35KV绝缘胶垫外观及规格尺寸：斑痕或凹凸部分的深度或高度不得超过胶板厚度公差，气泡每平方米内，面积不于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm，其中杂质深度及长度不超过胶板厚度不小于40mm，胶垫边缘不齐或海绵状部分宽度不超10mm，长度不超过胶板总长的1/10，并且不允许有裂痕。

3．35KV绝缘胶垫工艺及成型：绝缘垫上下表面应不存在有害的不规则性。

有害的不规则性是指下列特征之一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。

无害的不规则性是指生产过程中形成的表面不规则性。

4．35KV绝缘胶垫厚度：在整个绝缘垫上应随机选择5个以上不同的点进行厚度测量和检查。

可使用千分心肝或同样的精度的仪器进行测量。

千分尺的精度应在0.02mm以内,测钻的直径为6mm,平面压脚的直径为(3.17±0.25)mm,压脚应能施加(0.83±0.03)N的压力.绝缘垫应平展放置,以使千分尺测量之间是平滑的。

5．35KV绝缘胶垫贮存：绝缘垫应贮存在专用箱内，避免阳光直射，雨雪浸淋，防止挤压和尖锐物体碰撞。

禁止绝缘垫与油、酸、碱或其他有害物质接触，并距离热源1m以上。

贮存环境温度宜为10℃～21℃之间。

绝缘橡胶垫又名绝缘地毯外观及规格尺寸：绝缘橡胶垫斑痕或凹凸部分的深度或高度不得超过胶板厚度公差，气泡每平方米内，面积不于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm，其中杂质深度及长度不超过胶板厚度不小于40mm，胶垫边缘不齐或海绵状部分宽度不超10mm，长度不超过胶板总长的1/10，并且不允许有裂痕。

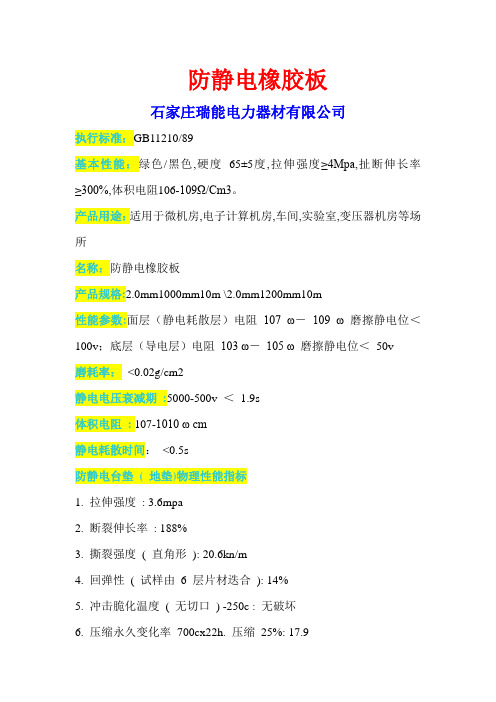

防静电橡胶板石家庄瑞能电力器材有限公司执行标准：GB11210/89基本性能：绿色/黑色,硬度65±5度,拉伸强度≥4Mpa,扯断伸长率≥300%,体积电阻106-109Ω/Cm3。

产品用途：适用于微机房,电子计算机房,车间,实验室,变压器机房等场所名称：防静电橡胶板产品规格:2.0mm1000mm10m \2.0mm1200mm10m性能参数:面层（静电耗散层）电阻107 ω－109 ω 磨擦静电位＜100v；底层（导电层）电阻103 ω－105 ω 磨擦静电位＜50v磨耗率：<0.02g/cm2静电电压衰减期:5000-500v ＜1.9s体积电阻: 107-1010 ω cm静电耗散时间：<0.5s防静电台垫( 地垫)物理性能指标1. 拉伸强度: 3.6mpa2. 断裂伸长率: 188%3. 撕裂强度( 直角形): 20.6kn/m4. 回弹性( 试样由6 层片材迭合): 14%5. 冲击脆化温度( 无切口) -250c : 无破坏6. 压缩永久变化率700cx22h. 压缩25%: 17.9【瑞能】防静电橡胶板颜色:可供颜色有绿色,灰色等。

另我司可依据客户要求订做。

【瑞能】防静电橡胶板特点：防静电台垫主要用抗（导）静电材料和耗散静电材料合成橡胶等制做而成。

表面层为约0.5mm厚的耗散静电层,底层为约1.5mm 厚的导电层。

常用为2mm双层复合结构。

台垫使用时间持久,具有很好的防酸,防碱,防化学熔剂特性,并且耐磨,易清洗.导电地垫用优质导电材料合成橡胶等制做而成。

【瑞能】防静电橡胶板适用范围:电子半导体器件,电子计算机,电子通讯设备和集成电路等微电子工业的生产车间和高级试验室主要用于铺垫桌面,流水线工作台面,货架及制做地垫等用,且适用于不同条件,不同环境的需要。

【瑞能】防静电橡胶板特性：释放人体静电,使人体与台面上的esd镊子,工具,器具,仪表等达到均一的电位使静电敏感器件(ssd) 不受静电放电现象产生的干扰,从而达到静电防护的效果有效缓冲,避免器件受损。

绝缘橡胶板绝缘标准绝缘橡胶板是一种常见的绝缘材料，广泛应用于电力、通信、建筑等领域。

为了确保绝缘橡胶板的质量和性能，制定了一系列的绝缘标准，以便对其进行评估和监控。

本文将对绝缘橡胶板的绝缘标准进行详细介绍，希望能够对相关行业人士有所帮助。

首先，绝缘橡胶板的绝缘标准主要包括以下几个方面，电气性能、物理性能、化学性能以及外观质量。

其中，电气性能是绝缘橡胶板最重要的性能之一，其主要包括介电强度、体积电阻率、表面电阻率等指标。

这些指标的测试方法和要求在绝缘标准中都有详细规定，以确保绝缘橡胶板在电气方面具有良好的性能。

其次，物理性能是衡量绝缘橡胶板质量的另一个重要方面。

物理性能包括拉伸强度、断裂伸长率、硬度等指标，这些指标的测试方法和要求同样在绝缘标准中有所规定。

通过对物理性能的测试，可以评估绝缘橡胶板的耐磨损性能和使用寿命，为其在实际应用中提供参考依据。

此外，化学性能和外观质量也是绝缘橡胶板绝缘标准所关注的内容。

化学性能主要包括耐油性、耐酸碱性等指标，而外观质量则包括表面平整度、色泽均匀度等指标。

这些性能的测试和要求，都在绝缘标准中有所规定，以确保绝缘橡胶板在各种环境下都能够保持良好的性能和外观。

综上所述，绝缘橡胶板的绝缘标准涵盖了电气性能、物理性能、化学性能和外观质量等多个方面，通过对这些性能的测试和评估，可以有效地保证绝缘橡胶板的质量和性能。

在实际应用中，我们应当严格按照绝缘标准的要求进行生产和检测，以确保绝缘橡胶板能够在各种复杂的工作环境中发挥其应有的作用。

总之，绝缘橡胶板的绝缘标准对于保障其质量和性能具有重要意义，只有严格遵守标准要求，才能够确保绝缘橡胶板在实际应用中发挥最大的效益。

希望本文对您有所帮助，谢谢阅读！。

高压绝缘橡胶垫标准
高压绝缘橡胶垫的标准包括外观、电压等级和物理性能等方面的要求。

具体如下：
1.外观要求：绝缘橡胶垫应无斑痕或凹凸不平，气泡的数量和大小有特定限制，
杂质的深度及长度不得超过规定标准，边缘不齐或海绵状的部分宽度和长度也有明确的要求。

2.电压等级：根据国家标准HG2949-1999《电绝缘橡胶板》，绝缘橡胶垫的电
压等级分为高压和低压，其中高压为15kV，低压为3.5kV，并且要求在相应的电压等级下能够承受1分钟的工频耐压测试。

3.物理性能：绝缘橡胶垫应具有较大的体积电阻率和良好的耐电击穿性能，这
是确保其绝缘效果的基本要求。

在选择和使用高压绝缘橡胶垫时，应确保产品符合上述标准，以保证工作人员的安全和电力系统的正常运行。

同时，由于这类产品涉及到电力安全，建议从正规渠道购买，并定期进行检查和维护，以确保其性能不受损害。

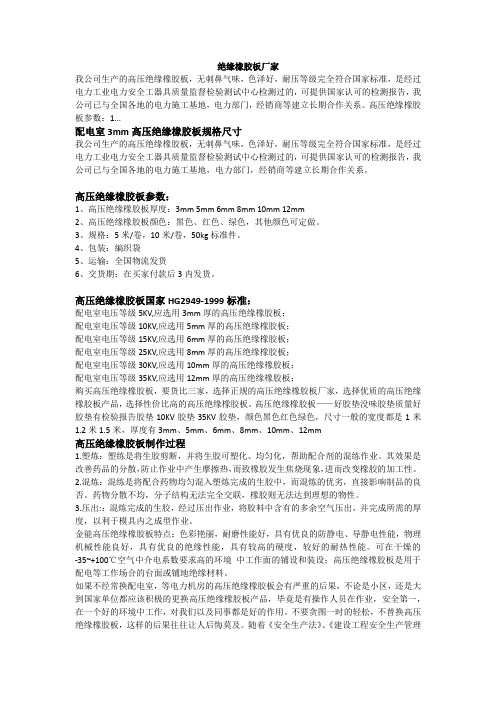

绝缘橡胶板厂家我公司生产的高压绝缘橡胶板，无刺鼻气味，色泽好，耐压等级完全符合国家标准，是经过电力工业电力安全工器具质量监督检验测试中心检测过的，可提供国家认可的检测报告，我公司已与全国各地的电力施工基地，电力部门，经销商等建立长期合作关系。

高压绝缘橡胶板参数：1...配电室3mm高压绝缘橡胶板规格尺寸我公司生产的高压绝缘橡胶板，无刺鼻气味，色泽好，耐压等级完全符合国家标准，是经过电力工业电力安全工器具质量监督检验测试中心检测过的，可提供国家认可的检测报告，我公司已与全国各地的电力施工基地，电力部门，经销商等建立长期合作关系。

高压绝缘橡胶板参数：1、高压绝缘橡胶板厚度：3mm 5mm 6mm 8mm 10mm 12mm2、高压绝缘橡胶板颜色：黑色、红色、绿色，其他颜色可定做。

3、规格：5米/卷，10米/卷，50kg标准件。

4、包装：编织袋5、运输：全国物流发货6、交货期：在买家付款后3内发货。

高压绝缘橡胶板国家HG2949-1999标准：配电室电压等级5KV,应选用3mm厚的高压绝缘橡胶板；配电室电压等级10KV,应选用5mm厚的高压绝缘橡胶板；配电室电压等级15KV,应选用6mm厚的高压绝缘橡胶板；配电室电压等级25KV,应选用8mm厚的高压绝缘橡胶板；配电室电压等级30KV,应选用10mm厚的高压绝缘橡胶板；配电室电压等级35KV,应选用12mm厚的高压绝缘橡胶板；购买高压绝缘橡胶板，要货比三家，选择正规的高压绝缘橡胶板厂家，选择优质的高压绝缘橡胶板产品，选择性价比高的高压绝缘橡胶板。

高压绝缘橡胶板——好胶垫没味胶垫质量好胶垫有检验报告胶垫10KV胶垫35KV胶垫，颜色黑色红色绿色，尺寸一般的宽度都是1米1.2米1.5米，厚度有3mm、5mm、6mm、8mm、10mm、12mm高压绝缘橡胶板制作过程1.塑炼：塑练是将生胶剪断，并将生胶可塑化、均匀化，帮助配合剂的混练作业。

其效果是改善药品的分散，防止作业中产生摩擦热，而致橡胶发生焦烧现象，进而改变橡胶的加工性。

ESD（Electrostatic Discharge）胶板是一种具有防静电性能的板材，被广泛应用于电子、半导体、光学等领域，以保护敏感设备免受静电损害。

ESD胶板的技术参数标准包括以下几个方面：一、导电性能ESD胶板的导电性能是其最重要的技术指标之一。

通常使用电阻率（Ω/sq）来衡量，电阻率越低，导电性能越好。

ESD胶板应满足以下导电性能标准：1. 表面电阻率：ESD胶板表面的电阻率应在10^4～10^6 Ω/sq 之间，确保有效地释放静电。

2. 体积电阻率：ESD胶板体积的电阻率应在10^6～10^9 Ω/cm 之间，以确保整个板材具有良好的导电性能。

二、防静电性能除了导电性能，ESD胶板还应具备良好的防静电性能，以防止静电在胶板上积聚和扩散。

以下是ESD胶板的防静电性能标准：1. 静电放电时间：ESD胶板的静电放电时间应在0.1秒以内，以确保迅速地消除静电。

2. 静电放电能力：ESD胶板的静电放电能力应在5 kV及以下，以防止静电对敏感设备的损害。

三、物理性能ESD胶板的物理性能对其应用和使用寿命具有重要影响。

以下是ESD胶板的物理性能标准：1. 抗压强度：ESD胶板的抗压强度应在100 MPa以上，以确保其在使用过程中具有足够的强度和稳定性。

2. 抗拉强度：ESD胶板的抗拉强度应在50 MPa以上，以确保其在拉伸或受力时不易断裂。

3. 耐磨性：ESD胶板应具备良好的耐磨性，以保证长期使用时表面不易磨损。

4. 耐温性：ESD胶板的耐温性应在-40℃至80℃之间，以适应各种环境温度。

四、外观要求ESD胶板除了技术参数，还应满足一定的外观要求，以保证其质量和美观。

以下是ESD胶板的外观要求标准：1. 颜色：ESD胶板的颜色通常为黑色或灰色，以防止光反射和静电积聚。

2. 平整度：ESD胶板的表面应平整光滑，无明显凹凸或划痕。

3. 尺寸精度：ESD胶板的尺寸应符合规定的精度要求，以确保其能够与其他设备或组件配合使用。

配电间绝缘胶垫标准
一、材料标准
1. 配电间绝缘胶垫应采用具有优良电气绝缘性能的橡胶材料制成，以确保在使用过程中具有良好的绝缘性能。

2. 绝缘胶垫的原材料应符合相关国家标准和行业标准，同时还应满足环保、无毒、无异味等要求。

二、尺寸标准
1. 配电间绝缘胶垫的尺寸应符合设计要求，长度和宽度应根据实际需要确定，但不应小于100mm。

2. 绝缘胶垫的厚度应符合相关标准，一般要求厚度不小于3mm，以确保其具有足够的机械强度和绝缘性能。

三、技术要求
1. 配电间绝缘胶垫应具有良好的电气绝缘性能，其绝缘电阻值不应小于100MΩ。

2. 绝缘胶垫应具有较高的耐压性能，能够在规定的电压下长期稳定工作，不会发生电击穿或热击穿等现象。

3. 绝缘胶垫应具有较好的耐热性能，能够在正常工作条件下保持其电气性能和机械性能的稳定。

4. 绝缘胶垫应具有较好的耐老化性能，能够在长时间使用过程中保持其原有性能，特别是在恶劣环境下仍能保持其稳定性能。

5. 绝缘胶垫应具有较好的抗腐蚀性能，能够抵抗多种化学物质的侵蚀，以保证其在使用过程中的安全性。

6. 绝缘胶垫应易于清洁和维护，方便工作人员进行日常清洁和维护工作。

7. 绝缘胶垫应符合相关的环保要求，不含有对人体和环境有害的物质。

10KV绝缘胶垫10KV绝缘胶垫定义•绝缘胶垫又称为绝缘胶板，绝缘橡胶垫，绝缘橡胶板等，是一种具有较大体积电阻率和耐穿的胶板。

10KV绝缘胶垫需满足以下质量要求：♦外观：斑痕或凹凸不平：深度或高度不得超过胶板厚度公差;♦气泡：每平方米内，面积不于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm;♦杂质：深度及长度不超过胶板厚度不小于40mm;♦边缘不齐或海绵状：宽度不超10mm，长度不超过胶板总长的1/10;♦裂纹：不允许10KV绝缘胶垫概述•10KV绝缘胶垫采用NR，SBR和IIR等绝缘性能优良的非极性橡胶制成。

物理机械性能良好，具有优良的绝缘性能，可在干燥的-35~+100℃空气中介电系数要求高的环境中工作。

通过43KV测试，正常工作在660V 的状态下。

•10KV绝缘胶垫主要用于配电室等工作场合的铺设地板及工作台；适用于发电机房、操作车间、配电房等场所电器设备辅助防护。

10KV绝缘胶垫铺设实例图10KV绝缘胶垫性能参数•10KV绝缘胶垫厚度：8mm；•10KV绝缘胶垫比重：10公斤---16公斤/平米；•10KV绝缘胶垫颜色：黑色，绿色，红色，根据使用需求选择；•10KV绝缘胶垫表面：主要为平面，可选择防滑表面。

(条纹防滑，皮革纹防滑，方块防滑，柳裂纹防滑，圆点防滑等)•10KV绝缘胶垫执行标准：GB11176/89；•10KV绝缘胶垫物理性能：硬度55-70度，拉伸强度≥3Mpa，扯断伸长率≥300%，吸水率≤1.5%；•10KV绝缘胶垫基本性能：表面光亮，电绝缘性能好。

10KV绝缘胶垫国家标准•配电室电压10KV选8mm厚，工频耐压实验10000V，1分钟不击穿；在工频耐压实验18000V，20秒击穿。

•绝缘胶垫经过第三方检测，质量有保证，色泽光滑，对折也没有裂纹，弹性较大；除了胶垫本身橡胶的味道外、没有刺鼻性气味，对于身体没有危害，一般放置5-7日，橡胶味道就会减弱。

看右侧，找厂家，高质量，低价格。

电绝缘橡胶板标准简介电绝缘橡胶板标准简介()宋宝清北京市橡胶制品设计研究院 100075电绝缘橡胶板作为电气设备的辅助防护1 种或几种性能。

油等用具, 广泛用于各行各业的大、中、小型配电鉴于目前国内各生产厂均未生产型绝 ?室, 其质量性能直接关系到人身安全。

1989 缘胶板, 本标准以普通型胶板为主体, 型胶 ? 年, 由北京市橡胶制品设计研究院负责、部分板直接采用中的内容作 178- 1993 A STM D为推荐性产品放在附录中, 便于生产厂今生产企业参加制定了强制性电绝缘橡胶板国 A后开发新产品, 组织试产时试用, 以满足用户。

在 1992 年国89, 编号为 GB 11176- 家标准的要求, 待条件成熟后再转为正式标准。

家标准清理整顿工作中, 被调整为行业标准。

2. 2 产品规格该标准的实施, 对促进企业技术进步, 提高产() 1规格系列品质量起到了重要的作用。

1997 年, 北京市标准把胶板厚度分为3. 2, 178 橡胶制品设计研究院和天津双安劳动保护有 A STM D限责任公司又进一步共同完成了电绝缘橡胶 4. 8, 6. 4, 9. 5 和 12. 7 等5 个规格, 相对应的板从国家标准到行业标准的转化工作, 并经耐电压等级为 5, 10, 20, 30 和 40 。

根据我kV国目前的生产状况, 本标准将胶板厚度分为国家石油和化学工业局批准发布, 新版标准编号为为强制性行业标准, 2949- 1999, H G 4, 6, 8, 10 和 12 等 5 个规格, 相对应的耐电实施日期为 2000 年 4 月 1 日。

为便于今后实压等级为 10, 20, 25, 30 和 35 。

此规格系kV列与普通工业胶板标准一致, 既便于生产的施, 现将标准主要情况简介如下。

组织和管理, 又满足了用户要求。

1 采用国外先进标准的情况() 2尺寸偏差原国家标准在制定时, 参照采用美国材标准中, 对胶板厚度公差 178 料与试验协会标准《橡胶178 - 81A STM D A STM D绝缘板材》。
