1H412000 机电工程专业技术

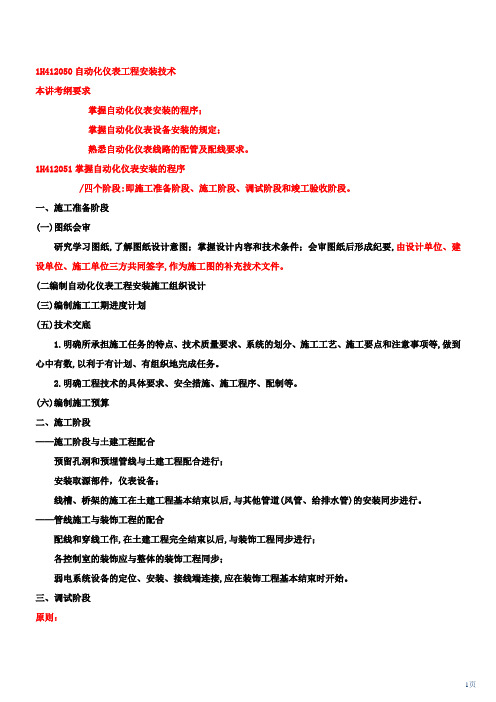

1H412050自动化仪表工程安装技术本讲考纲要求掌握自动化仪表安装的程序；掌握自动化仪表设备安装的规定；熟悉自动化仪表线路的配管及配线要求。

1H412051掌握自动化仪表安装的程序/四个阶段:即施工准备阶段、施工阶段、调试阶段和竣工验收阶段。

一、施工准备阶段(一)图纸会审研究学习图纸,了解图纸设计意图；掌握设计内容和技术条件；会审图纸后形成纪要,由设计单位、建设单位、施工单位三方共同签字,作为施工图的补充技术文件。

(二编制自动化仪表工程安装施工组织设计(三)编制施工工期进度计划(五)技术交底1.明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项等,做到心中有数,以利于有计划、有组织地完成任务。

2.明确工程技术的具体要求、安全措施、施工程序、配制等。

(六)编制施工预算二、施工阶段——施工阶段与土建工程配合预留孔洞和预埋管线与土建工程配合进行；安装取源部件，仪表设备；线槽、桥架的施工在土建工程基本结束以后,与其他管道(风管、给排水管)的安装同步进行。

——管线施工与装饰工程的配合配线和穿线工作,在土建工程完全结束以后,与装饰工程同步进行；各控制室的装饰应与整体的装饰工程同步；弱电系统设备的定位、安装、接线端连接,应在装饰工程基本结束时开始。

三、调试阶段原则：先单体设备或部件调试,后局部、区域调试和回路调试,最后整体系统联,具体调试按系统种类而定。

四、竣工验收阶段本工程验收分为隐蔽工程验收、分部工程验收和竣工验收三个步骤进行。

(一)隐蔽工程验收——建设单位代表(或监理人员)进行验收在下道工序施工前,应由建设单位代表(或监理人员)进行隐蔽工程检查验收,并认真做好隐蔽工程验收手续,纳入技术档案。

（二)分部工程验收——施工单位自行验收，可邀请设计单位参加。

某阶段工程结束,或某一分部工程完工后(含自动化仪表工程安装工程),由施工单位自行验收合格后通知建设单位(或工程监理)验收,可邀请设计单位参加验收。

1H412010 测量技术页码知识点口诀内容控制网的测设平角倒边，搞(搞）水电。

平---平面控制网测量方法；角---三角测量法；倒---导线测量法；边---三边测量法；搞---高程控制网的测量方法；水---水准测量法；电---电磁波测距三角高程测量法。

交接桩的工作交空酒瓶！交---线路交桩；空---线路控制(转角)桩；酒---永久性水准点；瓶---沿线路设置的临时性。

1H411020起重技术页码知识点口诀内容根据（）等条件选择平衡梁的形式限重接轨限---现场环境；重---设备的重量；接---结构特点；轨---规格尺寸起重机按结构分为毕加索毕---臂架式；加---桥架式；索---缆索式钢丝绳的选用主要考虑龟叔精力强龟---2 .钢丝绳的规格；叔---4.安全系数；精---3 .钢丝绳的直径；力---5钢丝绳的许用拉力；强---1 .钢丝绳钢丝的强度极限。

滑轮组的门数确定其穿绕方法三顺石榴花妻头（上）穿三顺---3门以下，宜采用顺穿；石榴花---4-6门宜采用花穿；妻头上穿---7门以上，宜采用双跑头顺穿。

吊装方法基本选择步骤：吉安进城中(1)技术可行性论证。

(2)安全性分析。

(3)进度分析。

(4)成本分析。

(5)根据具体情况作综合选择吊装方案编制的主要依据：吊装依据“诡(规)计，突(图)显参数有关规程、规范; 施工组织总设计;被吊装设备(构件)的设计图纸及有关参数、技术要求等;施工现场情况，包括场地、道路、障碍等。

吊装方案主要内容1H411030焊接技术页码知识点口诀内容焊接变形的危害便装在城外便---增加矫正变形的工序; 装---降低装配质量在---降低承载力; 城---提高制造成本 ;外---影响外观质量焊接残余应力的危害金刚经脆皮（豆）腐金---影响构件承受静载能力；刚---影响结构的刚度和稳定性；经---影响构件精度和尺寸的稳定性；脆---造成结构脆性断裂；皮---影响结构的疲劳强度；（豆）腐---应力区易产生应力腐蚀和开裂。

机电工程技术——1H412000 机电工程专业技术1H412010 测量技术1H412011 测量的方法一、工程测量的目的和内容目的：工程测量包括对建（构）筑物施工放样、建（构）筑物变形监测、工程竣工测量等，以保证将设计的建（构）筑物位置正确地测设到地面上，作为施工的依据。

二、工程测量的特点与测图工作相比，具有如下特点：1.目的不同。

2.精度要求不同。

工程测量的精度要求取决于工程的性质、规模、材料、施工方法等因素。

3.工程测量工序与工程施工工序密切相关。

4.受施工环境干扰。

四、工程测量的基本原理与方法（一）水准测量原理水准测量的原理是利用水准仪提供的一条水平视线，测出两地面点之间的高差，然后根据已知点的高程和高差，推算出另一个点的高程。

测定待测点高程的方法有高差法和仪高法两种。

1.高差法——采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法。

2.仪高法——采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。

当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。

水准测量原理：H b=H a+（a-b），其中b点为未知点。

（二）基准线测量原理基准线测量原理是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。

测定待定位点的方法有水平角测量和竖直角测量，这是确定地面点位的基本方法。

每两个点位都可连成一条直线（或基准线）。

平面安装基准线不少于纵横两条。

沉降观测采用二等水准测量方法。

例如，对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行。

【2016二级真题】埋设在基础上的沉降观测点，第一次观测应在（）进行。

A.观测点埋设后B.设备底座就位后C.设备安装完成后D.设备调整后『正确答案』A『答案解析』本题考查的是工程测量的原理。

对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行。

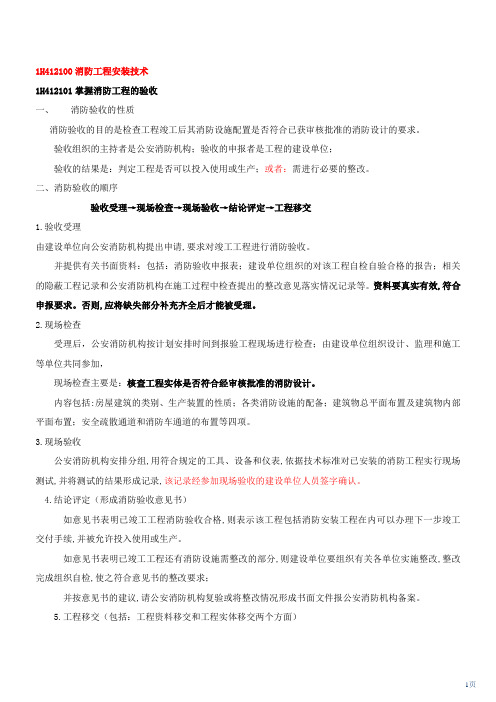

1H412100消防工程安装技术1H412101掌握消防工程的验收一、消防验收的性质消防验收的目的是检查工程竣工后其消防设施配置是否符合已获审核批准的消防设计的要求。

验收组织的主持者是公安消防机构；验收的申报者是工程的建设单位；验收的结果是：判定工程是否可以投入使用或生产；或者：需进行必要的整改。

二、消防验收的顺序验收受理→现场检查→现场验收→结论评定→工程移交1.验收受理由建设单位向公安消防机构提出申请,要求对竣工工程进行消防验收。

并提供有关书面资料：包括：消防验收申报表；建设单位组织的对该工程自检自验合格的报告；相关的隐蔽工程记录和公安消防机构在施工过程中检查提出的整改意见落实情况记录等。

资料要真实有效,符合申报要求。

否则,应将缺失部分补充齐全后才能被受理。

2.现场检查受理后，公安消防机构按计划安排时间到报验工程现场进行检查；由建设单位组织设计、监理和施工等单位共同参加，现场检查主要是：核查工程实体是否符合经审核批准的消防设计。

内容包括:房屋建筑的类别、生产装置的性质；各类消防设施的配备；建筑物总平面布置及建筑物内部平面布置；安全疏散通道和消防车通道的布置等四项。

3.现场验收公安消防机构安排分组,用符合规定的工具、设备和仪表,依据技术标准对已安装的消防工程实行现场测试,并将测试的结果形成记录,该记录经参加现场验收的建设单位人员签字确认。

4.结论评定（形成消防验收意见书）如意见书表明已竣工工程消防验收合格,则表示该工程包括消防安装工程在内可以办理下一步竣工交付手续,并被允许投入使用或生产。

如意见书表明已竣工工程还有消防设施需整改的部分,则建设单位要组织有关各单位实施整改,整改完成组织自检,使之符合意见书的整改要求；并按意见书的建议,请公安消防机构复验或将整改情况形成书面文件报公安消防机构备案。

5.工程移交（包括：工程资料移交和工程实体移交两个方面）整个工程将由建设单位、监理单位和施工单位移交给使用单位或生产单位。

1H411000机电工程常用材料及工程设备1.常用材料11常用金属材料的类型及应用12常用非金属材料的类型及应用13常用电气材料的类型及应用2.常用工程设备21.通用机械设备的分类和性能22.专用设备的分类和性能23.静置设备的分类和性能24.电气设备的分类和性能1H412000机电工程专业技术1.测量技术11测量的方法12测量的要求13常用测量仪器的应用2.起重技术21起重机械的使用要求22吊具的选用原则23常用吊装方案的选用原则24吊装的稳定性3.焊接技术31焊接材料与设备选用原则32焊接方法与工艺评定33焊接应力与焊接变形及其控制34焊接质量检验方法1H413000 工业机电工程安装技术1.机械设备安装技术11机械设备基础的种类及验收要求12机械设备安装程序13机械设备安装的方法14机械设备安装的精度控制要求2.电气工程安装技术21成套配电装置的安装技术1)SF6环网柜需要配置温度控制器、湿度控制器和加热器；SF6开关设备要检查漏气率和含水率；2)多台柜成列安装，应将柜间隙调整为1mm左右；3)配电柜二次回路的电气间隙应≥12mm，爬电距离应≥20mm；4)10可高压柜工频耐压试验时，避雷器手车、变压器手车和电压互感器手车不应参与；5)保护装置的整定包括：漏电保护、过载保护、短路保护的整定；22变压器的安装技术1)变压器搬运过程倾斜角不得超过15度；小型电力变压器的干燥用热风法和红外线法；2)室内变压器就位宽面推进，低压侧朝外；窄面推进，油枕侧朝外；3)油浸变压器附件的控制导线，应采用具有耐油性能的绝缘导线；4)变压器的低压侧中性点必须直接与接地装置的接地干线连接；5)变压器中性点的接地回路，宜做一个可拆卸的连接点；23旋转电机的安装技术1)鼠笼式感应电动机的启动分为直接启动和降压启动; 直接启动用于功率＜1kW和启动电流＜6倍额定电流的小容量直流电动机；降压启动用于需频繁启动的大中型直流电动机；2)滑动轴承温升不应超过45度，滚动轴承温升不应超过60度；24输配电线路的施工技术1)目前的铁塔均用螺栓连接；2)电缆线路的绝缘电阻测量完毕或需要再次测量，应将电缆再次接地放电；3)危险环境中的布线，P95；电气设备的操作、保护、测量、信号回路属于二次回路。

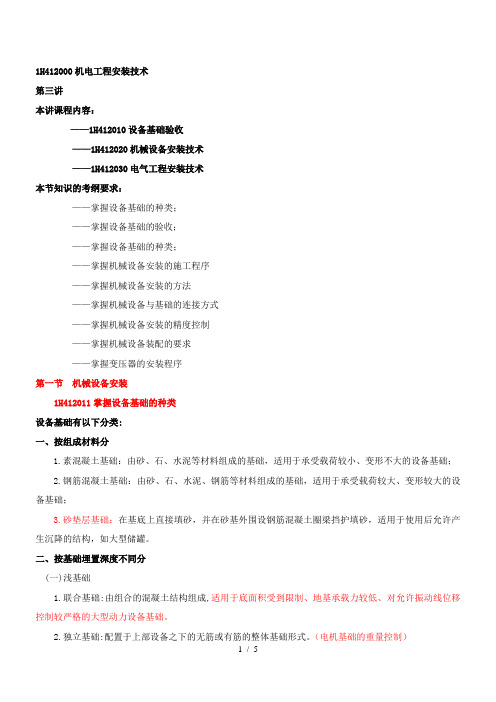

1H412000机电工程安装技术第三讲本讲课程内容：——1H412010设备基础验收——1H412020机械设备安装技术——1H412030电气工程安装技术本节知识的考纲要求：——掌握设备基础的种类；——掌握设备基础的验收；——掌握设备基础的种类；——掌握机械设备安装的施工程序——掌握机械设备安装的方法——掌握机械设备与基础的连接方式——掌握机械设备安装的精度控制——掌握机械设备装配的要求——掌握变压器的安装程序第一节机械设备安装1H412011掌握设备基础的种类设备基础有以下分类:一、按组成材料分1.素混凝土基础：由砂、石、水泥等材料组成的基础，适用于承受载荷较小、变形不大的设备基础；2.钢筋混凝土基础：由砂、石、水泥、钢筋等材料组成的基础，适用于承受载荷较大、变形较大的设备基础；3.砂垫层基础：在基底上直接填砂，并在砂基外围设钢筋混凝土圈梁挡护填砂，适用于使用后允许产生沉降的结构，如大型储罐。

二、按基础埋置深度不同分(一)浅基础1.联合基础:由组合的混凝土结构组成,适用于底面积受到限制、地基承载力较低、对允许振动线位移控制较严格的大型动力设备基础。

2.独立基础:配置于上部设备之下的无筋或有筋的整体基础形式。

（电机基础的重量控制）(二)深基础1.桩基础:适用于需要减少基础振幅、减弱基础振动或控制基础沉降和沉降速率的精密、大型设备的基础。

2.沉井基础:用混凝土或钢筋混凝土制成的井筒式基础。

三、按基础的结构形式不同分1.大块式基础:以钢筋混凝土为主要材料、刚度很大的块体基础,广泛应用于设备基础。

2.框架式基础:由顶层梁板、立柱和底层梁板结构组成的基础,适用于作为电机、压缩机等设备的基础。

四、按使用功能不同分1．减振基础；2．绝热层基础：在基础底部设置隔热、保温层的基础,适用于有特殊保温要求的设备基础。

1H412012掌握设备基础的验收（六项内容）验收依据：设备基础验收应是根据图纸和技术规范的要求,对设备基础工程进行全面的检查和验收；考察内容：对设备基础位置尺寸、标高及外观的要求；对设备基础混凝土强度的验收要求；对地脚螺栓的验收要求；对垫铁的验收要求；基础灌浆的验收要求；设备基础的预压试验。

1H412024掌握机械设备安装的精度控制一、影响设备安装精度的因素1.基础的施工质量(精度):包括——基础的外形几何尺寸、位置、不同平面的标高、平面的平整度和与水平面的平行度偏差；——基础的强度、刚度、沉降量、倾斜度及抗震能等。

2.垫铁、地脚螺栓的安装质量(精度):包括——垫铁本身的质量、垫铁的接触质量、地脚螺栓与水平面的垂直度、二次灌浆质量、垫铁的压紧程度及地脚螺栓的紧固力矩等。

3.设备测量基准的选择,直接关系到整台设备安装找正找平的最后质量。

安装时测量基准通常选在设备底座、机身、壳体、机座、床身、台板、基础板等的加工面上。

4.散装设备的控制精度5．测量装置的精度必须与被测量装置的精度要求相适应,否则达不到质量要求。

6.设备内应力的影响:设备在制造和安装过程中所产生的内应力将使设备产生变形而影响设备的安装精度。

因此,在设备制造和安装过程中应采取防止设备产生内应力的技术术措施。

7.温度的变化对设备基础和设备本身的影响很大(包括基础、设备和测量装置)。

8.操作者的技术水平及操作产生的误差。

三、安装精度的控制方法（此题可以作为精度控制的因果分析案例的补充）提高安装精度的方法应从人、机、料、法、环等方面着手。

1.尽量排除和避免影响安装精度的诸因素。

2.应根据设备的设计精度、结构特点,选择适当、合理的装配和调整方法。

——采用可补偿件的位置或选择装入一个或一组合适的固定补偿件的办法调整,抵消过大的安装累计误差。

3.选择合理的检测方法,包括检测仪和测量方法,其精度等级应与被检测设备的精度要求相适应。

4.必要时选用修配法。

5．合理确定偏差及其方向:设备安装时允许有一定的偏差,如果安装精度在允许范围之内,则设备安装为合格。

（如压力管道和高温管道安装时支吊架的安装方向）但有些偏差有方向性,这在设备技术文件中一般有规定。

当设备技术文件中无规定时,可按下列原则进行:(1)有利于抵消设备附属件安装后重量的影响;(2)有利于抵消设备运转时产生的作用力的影响;(3)有利于抵消零部件磨损的影响;(4)有利于抵消摩擦面间油膜的影响。

第三讲1H412000机电工程安装技术——1H412040管道工程安装技术——1H412060设备及管道防腐蚀技术——1H412070设备及管道绝热技术——1H412080容器安装技术——1H412090通风与空调施工技术1H412040 管道工程安装技术1H4122041掌握管道系统的分类及其组成一、管道系统的分类：(工作介质性质、温度、压力)——管道材质(一)按管道的设计压力P(MPa)分类按管道的设计压力P(MPa)：0、1.6MPa、10MPa、100MPa分五类级；真空低压中压高压超高压1.真空管道:一般指P﹤0的管道;2.低压管道:一般指0≤P≤1.6MPa的管道;3.中压管道:一般指1.6MPa﹤P≤10MPa的管道;4.高压管道:一般指10MPa﹤P≤100MPa的管道;5.超高压管道:一般指P﹥100MPa的管道。

(二)按输送介质工作温度分类按输送介质工作温度：一400C、1200C、4500C分四类低温常温中温高温1.低温管道:工作温度在一400C以下;2.常温管道:工作温度介于一400C～1200C 之间;3.中温管道:工作温度介于1200C～4500C之间;4.高温管道:工作温度超过4500C。

(三)按输送介质的性质分类1.汽水介质管道:输送过热蒸汽、饱和蒸汽、冷热水等介质;2.腐蚀性介质管道:输送硫酸、硝酸、盐酸、苛性碱、氯化物、硫化物等介质;3.化学品及危险品介质管道:输送有毒介质、可燃与易燃易爆介质以及窒息性、刺激性、腐蚀性、易挥发性介质。

(四)按管道的材质分类1.金属管道:碳钢管道、铸铁管道、不锈钢管道、有色金属管道;2.非金属管道:塑料管道、陶瓷管道、玻璃管道、石墨管道;3.衬里管道:衬橡胶管道、衬铅管道、衬塑料管道、衬玻璃管道。

(五) 按《压力管道设计单位资格认证与管理办法》分类1、长输管道：长距离输送油品、气体、物料的管道。

2.公用管道:指城市或建筑小区内给水排水、燃气、热力管道以及室内给水排水、采暖和通风、污水处理管道等。

A、低氢型B、钛钙型C、纤维类型D、酸性A、低温钢焊条B、不锈钢焊条C、低氢焊条D、酸性焊条A、CO2B、ArC、CO2+ArD、HeA、纯ArB、Ar中加入氧化性气体C、CO2D、HeA、球罐B、工业管道C、钢结构D、桥梁A、应用于金属材料种类多B、适用较厚钢板焊接C、适用各种焊接位置D、可用于焊接自动化A、外观检查B、无损检测C、力学性能试验D、压力试验A、与焊缝含扩散氢有关B、与接头所承受的压应力有关C、与金属强度储备有关D、主要发生在高碳钢A、焊条烘干B、钢中加入碳化物形成元素C、打磨焊缝余高D、焊前预热、焊后热处理A、焊接电流B、电源种类C、电弧电压D、焊接速度A、加热范围B、后热温度C、后热时间D、加热速度A、12hB、24hC、36hD、48hA、MTB、PTC、RTD、UTA、药皮还原性强B、对水、锈产生的气孔敏感C、焊接烟尘少D、可交直流两用E、扩散氢含量低A、焊缝金属的力学性能和化学成分匹配B、保证焊接构件的使用性能和工作条件C、满足焊接结构特点及受力条件D、具有焊接工艺可操作性E、尽量选用碱性焊条A、熔炼焊剂B、粘结焊剂C、烧结焊剂D、中性焊剂E、合金焊剂A、建筑结构安全等级为一级的二级焊缝B、建筑结构安全等级为二级的一级焊缝C、大跨度的一级焊缝D、一般吊车梁结构中的一级焊缝E、设计要求A、酸性焊接材料B、低氢型焊接材料C、石墨型焊接材料D、不定型焊接材料E、氧化钛型焊接材料A、机动性灵活性好B、焊缝金属性能良好C、工艺适应性强D、电弧热量集中E、焊接过程无烟尘A、一个焊接工艺评定报告可用于编制多个焊接工艺规程B、一个焊接工艺规程可以依据一个或多个焊接工艺评定报告编制C、用于指导焊工施焊D、用于指导焊后热处理工作E、编制焊接工艺规程的依据【本题 2 分，建议 2 分钟内完成本题】【加入题库收藏夹】【加入题库打印收藏夹】A、PWPS的编制B、试件焊接C、试件加工D、无损检测E、理化性能试验A、必须由单位自行编制B、可沿用其他企业的WPSC、应以PQR为依据编制D、WPS编制完成后即可用于指导焊接作业和焊后热处理工作E、应由本单位技术负责人向焊工进行技术交底A、焊接工程特点B、PQR内容C、焊接质量检验计划D、应急预案E、进度要求A、焊缝同一部位的返修次数不宜超过2次B、超次返修技术方案经焊接技术负责人批准后方可实施C、焊接电弧1m范围的相对湿度需符合有关标准规定D、雨、雪天气禁止焊接E、不锈钢、有色金属焊接应设置专用场地A、采用较小的焊接线能量B、将容器的接管口设计成翻边式C、避免焊缝过于集中D、焊接高强钢时，选用塑性较好的焊条E、焊后热处理A、合理的焊接线能量B、预留收缩余量法C、合理安排焊缝位置D、合理选择装配程序E、刚性固定法A、不锈钢晶间腐蚀试验B、冲击试验C、硬度试验D、断裂性试验E、扩散氢测试试验A、零部件主要结构尺寸B、组对构件焊缝的形状及位置C、对接接头错边量D、组对间隙E、坡口清理检查A、组对质量B、定位焊缝C、焊缝表面检查D、记录焊接线能量E、多道焊的道间清理检查【本题 2 分，建议 2 分钟内完成本题】A、裂纹B、咬边C、角焊缝缝脚不对称D、未焊透E、外露夹渣。

2042掌握管道安装工程的施工程序一、施工前应具备的条件（一）现场条件1.设计图纸及其他技术文件完整齐全,施工图已经会审,施工组织设计编制完毕并获批准；2.与管道有关的土建工程经检查合格,满足安装要求并办理了交接手续。

临时供水、供电、供气等设施已满足安装施工要求。

3.交底和必要的技术培训工作已经完成,并填写了施工交底记录。

4.管道连接的设备安装就位固定完毕,标高、中心线、管口方位符合设计要求。

5.在管道安装前完成的有关工序,如清洗、脱脂、内部防腐与衬里等已进行完合格,具备有关的技术证件。

6. 管件、仪表及阀门等已经校验合格、内部清理干净,并具备有关的技术文符合设计要求。

管道组成件及管道支承件等已检验合格。

（二）材质条件1.一般规定：对管道组件的检查，要求生产企业和产品生产、检验资料齐全并符合设计技术要求；2.对阀门的检验切记：管道施工中的下列阀门，逐个进行壳体压力试验和密封试验,不合格者,不得使用：——对输送剧毒流体、有毒流体、可燃流体的阀门；——输送压力1MPa或设计压力小于1MPa且设计温度低于-200C或高于1860C非可燃流体、无毒流体等管道阀门；——输送设计压力小于等于1MPa且设计温度为-200C或高于1860C非可燃流体、无毒流体,管道阀门，应从每批中抽查10%,且不得少于1个,进行壳体压力试验和密封试验，但不合格时，应加倍抽查，仍不合格时,该批阀门不得使用。

2043熟悉管道安装技术要求一、长输管道的安装要求进行长输管道施工作业，其作业程序如下，——七步工序(一)线路交桩向施工单位进行交接桩的工作，应由设计单位进行。

交桩内容有:线路控制桩,临时性、永久性水准基桩。

(二)现场用地准备1.测量放线定位施工单位应对线路定位资料、线路平面和断面图进行室内详细审核与现场核对,然后进行测量放线。

测量放线验收合格后,施工单位根据控制桩测定管道中心线,并在控制桩之间按照图纸要求设置：纵向边坡桩、变壁厚桩、变防腐涂层桩、穿越标志桩、百米桩、曲线加密桩。
