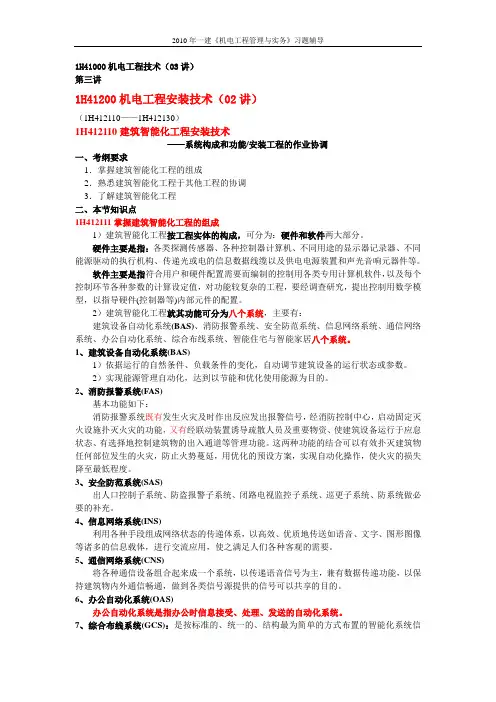

1H41000机电工程技术（03讲）第三讲1H41200机电工程安装技术（02讲）（1H412110——1H412130）1H412110建筑智能化工程安装技术——系统构成和功能/安装工程的作业协调一、考纲要求1．掌握建筑智能化工程的组成2．熟悉建筑智能化工程于其他工程的协调3．了解建筑智能化工程二、本节知识点1H412111掌握建筑智能化工程的组成1）建筑智能化工程按工程实体的构成，可分为：硬件和软件两大部分。
硬件主要是指：各类探测传感器、各种控制器计算机、不同用途的显示器记录器、不同能源驱动的执行机构、传递光或电的信息数据线缆以及供电电源装置和声光音响元器件等。
软件主要是指符合用户和硬件配置需要而编制的控制用各类专用计算机软件，以及每个控制环节各种参数的计算设定值，对功能较复杂的工程，要经调查研究，提出控制用数学模型，以指导硬件(控制器等)内部元件的配置。
2）建筑智能化工程就其功能可分为八个系统，主要有：建筑设备自动化系统(BAS)、消防报警系统、安全防范系统、信息网络系统、通信网络系统、办公自动化系统、综合布线系统、智能住宅与智能家居八个系统。
1、建筑设备自动化系统(BAS)1）依据运行的自然条件、负载条件的变化，自动调节建筑设备的运行状态或参数。
2）实现能源管理自动化，达到以节能和优化使用能源为目的。
2、消防报警系统(FAS)基本功能如下：消防报警系统既有发生火灾及时作出反应发出报警信号，经消防控制中心，启动固定灭火设施扑灭火灾的功能，又有经联动装置诱导疏散人员及重要物资、使建筑设备运行于应怠状态、有选择地控制建筑物的出入通道等管理功能。
这两种功能的结合可以有效扑灭建筑物任何部位发生的火灾，防止火势蔓延，用优化的预设方案，实现自动化操作，使火灾的损失降至最低程度。
3、安全防范系统(SAS)出人口控制子系统、防盗报警子系统、闭路电视监控子系统、巡更子系统、防系统做必要的补充。
4、信息网络系统(INS)利用各种手段组成网络状态的传递体系，以高效、优质地传送如语音、文字、图形图像等诸多的信息载体，进行交流应用，使之满足人们各种客观的需要。
一级建造师《机电工程管理与实务》讲义（详稿）说明：讲义中，红色字体表示关键词、关键句，蓝色表示解释。
第二章是用红色表示知识点，各知识点中黑色粗体是要注意的地方。
所整理讲义为辛勤劳动成果，切勿在网上传播。
谢谢1H411000机电工程专业技术1H411010机械传动与技术测量1H411011掌握传动系统的特点（共8种，着重掌握前5种）一、摩擦轮传动1、摩擦轮传动的优点（1）制造简单、运转平稳、噪声很小；不像齿轮传动、链传动（2）过载时打滑，防止重要零件损坏；（因为是挠性传动。
此特点与带传动类似）（3）能无极的改变传动比（摩擦轮传动所特有的）2、摩擦轮传动的缺点（1）效率较低（2）尺寸和作用在轴与轴承上的载荷都比齿轮传动大（3）不宜传递很大的功率（4）不能保证准确的传动比(因为挠性传动)（5）磨损快，寿命短（6）必须采用压紧装置二、齿轮传动·分类1.平面齿轮传动：两平行轴之间的传动；如直齿圆柱齿轮传动、斜齿圆柱齿轮传动、人字齿轮传动2.空间齿轮传动：两交错轴之间的传动，圆锥齿轮传动、交错轴斜齿轮传动。
如上图是平面齿轮传动，两平行轴如上图是空间齿轮传动，两交错轴1.齿轮传动的优点1)适用范围广；2)传动比准确，效率高；3)可靠，长寿；4)可实现平行轴、相交轴或交错轴之间的传动。
2. 齿轮传动的缺点1)要求较高的制造和安装精度、成本较高；2)不适宜远距离两轴之间的传动。
三、蜗轮蜗杆传动——传递空间互相垂直而不相交的两轴间的运动和动力。
1. 蜗轮蜗杆传动的优点1）传动比大；传动比=从动轮齿数/主动轮齿数，在这里等于涡轮的齿数/蜗杆的头数。
而从图可以看出，蜗轮齿数很多，而蜗杆只有一头2）结构尺寸紧凑。
2. 蜗轮蜗杆传动的缺点轴向力大,易发热,效率低；只能单向传动。
只能蜗杆驱动涡轮四、带传动1. 带传动的优点1）适用于两轴中心距较大的传动；2）挠性好，吸收振动；3）打滑，防止损坏；4）结构简单，成本低。

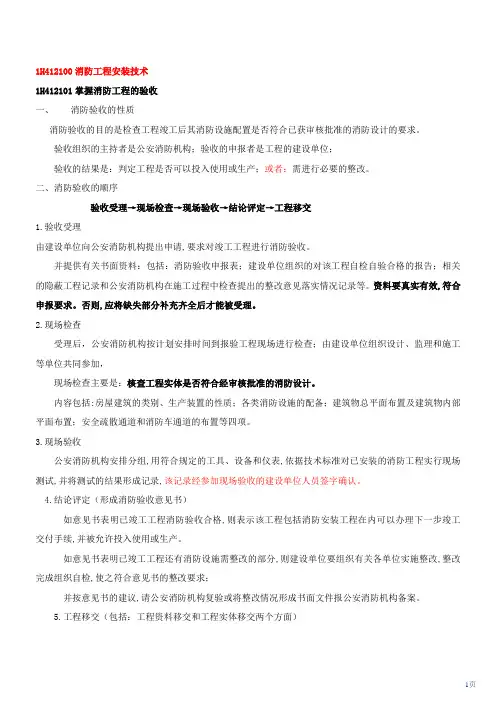

1H412100消防工程安装技术1H412101掌握消防工程的验收一、消防验收的性质消防验收的目的是检查工程竣工后其消防设施配置是否符合已获审核批准的消防设计的要求。
验收组织的主持者是公安消防机构；验收的申报者是工程的建设单位；验收的结果是：判定工程是否可以投入使用或生产；或者：需进行必要的整改。
二、消防验收的顺序验收受理→现场检查→现场验收→结论评定→工程移交1.验收受理由建设单位向公安消防机构提出申请,要求对竣工工程进行消防验收。
并提供有关书面资料：包括：消防验收申报表；建设单位组织的对该工程自检自验合格的报告；相关的隐蔽工程记录和公安消防机构在施工过程中检查提出的整改意见落实情况记录等。
资料要真实有效,符合申报要求。
否则,应将缺失部分补充齐全后才能被受理。
2.现场检查受理后，公安消防机构按计划安排时间到报验工程现场进行检查；由建设单位组织设计、监理和施工等单位共同参加，现场检查主要是：核查工程实体是否符合经审核批准的消防设计。
内容包括:房屋建筑的类别、生产装置的性质；各类消防设施的配备；建筑物总平面布置及建筑物内部平面布置；安全疏散通道和消防车通道的布置等四项。
3.现场验收公安消防机构安排分组,用符合规定的工具、设备和仪表,依据技术标准对已安装的消防工程实行现场测试,并将测试的结果形成记录,该记录经参加现场验收的建设单位人员签字确认。
4.结论评定（形成消防验收意见书）如意见书表明已竣工工程消防验收合格,则表示该工程包括消防安装工程在内可以办理下一步竣工交付手续,并被允许投入使用或生产。
如意见书表明已竣工工程还有消防设施需整改的部分,则建设单位要组织有关各单位实施整改,整改完成组织自检,使之符合意见书的整改要求；并按意见书的建议,请公安消防机构复验或将整改情况形成书面文件报公安消防机构备案。
5.工程移交（包括：工程资料移交和工程实体移交两个方面）整个工程将由建设单位、监理单位和施工单位移交给使用单位或生产单位。
1H412000机电工程安装技术第三讲本讲课程内容：——1H412010设备基础验收——1H412020机械设备安装技术——1H412030电气工程安装技术本节知识的考纲要求：——掌握设备基础的种类；——掌握设备基础的验收；——掌握设备基础的种类；——掌握机械设备安装的施工程序——掌握机械设备安装的方法——掌握机械设备与基础的连接方式——掌握机械设备安装的精度控制——掌握机械设备装配的要求——掌握变压器的安装程序第一节机械设备安装1H412011掌握设备基础的种类设备基础有以下分类:一、按组成材料分1.素混凝土基础：由砂、石、水泥等材料组成的基础，适用于承受载荷较小、变形不大的设备基础；2.钢筋混凝土基础：由砂、石、水泥、钢筋等材料组成的基础，适用于承受载荷较大、变形较大的设备基础；3.砂垫层基础：在基底上直接填砂，并在砂基外围设钢筋混凝土圈梁挡护填砂，适用于使用后允许产生沉降的结构，如大型储罐。
二、按基础埋置深度不同分(一)浅基础1.联合基础:由组合的混凝土结构组成,适用于底面积受到限制、地基承载力较低、对允许振动线位移控制较严格的大型动力设备基础。
2.独立基础:配置于上部设备之下的无筋或有筋的整体基础形式。
（电机基础的重量控制）(二)深基础1.桩基础:适用于需要减少基础振幅、减弱基础振动或控制基础沉降和沉降速率的精密、大型设备的基础。
2.沉井基础:用混凝土或钢筋混凝土制成的井筒式基础。
三、按基础的结构形式不同分1.大块式基础:以钢筋混凝土为主要材料、刚度很大的块体基础,广泛应用于设备基础。
2.框架式基础:由顶层梁板、立柱和底层梁板结构组成的基础,适用于作为电机、压缩机等设备的基础。
四、按使用功能不同分1．减振基础；2．绝热层基础：在基础底部设置隔热、保温层的基础,适用于有特殊保温要求的设备基础。
1H412012掌握设备基础的验收（六项内容）验收依据：设备基础验收应是根据图纸和技术规范的要求,对设备基础工程进行全面的检查和验收；考察内容：对设备基础位置尺寸、标高及外观的要求；对设备基础混凝土强度的验收要求；对地脚螺栓的验收要求；对垫铁的验收要求；基础灌浆的验收要求；设备基础的预压试验。

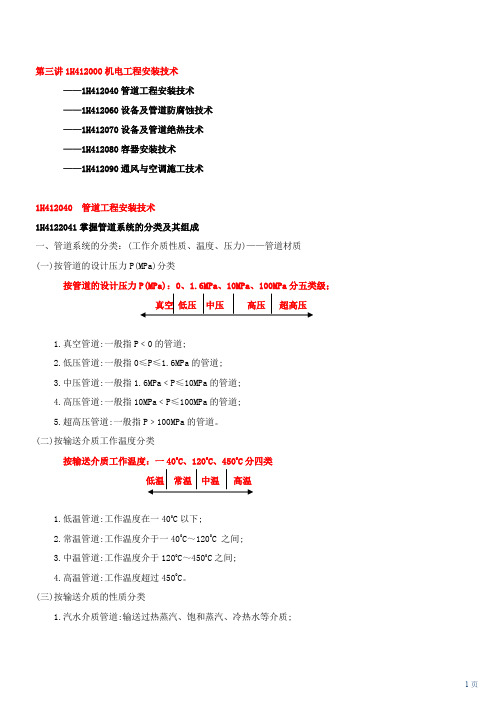

第三讲1H412000机电工程安装技术——1H412040管道工程安装技术——1H412060设备及管道防腐蚀技术——1H412070设备及管道绝热技术——1H412080容器安装技术——1H412090通风与空调施工技术1H412040 管道工程安装技术1H4122041掌握管道系统的分类及其组成一、管道系统的分类：(工作介质性质、温度、压力)——管道材质(一)按管道的设计压力P(MPa)分类按管道的设计压力P(MPa)：0、1.6MPa、10MPa、100MPa分五类级；真空低压中压高压超高压1.真空管道:一般指P﹤0的管道;2.低压管道:一般指0≤P≤1.6MPa的管道;3.中压管道:一般指1.6MPa﹤P≤10MPa的管道;4.高压管道:一般指10MPa﹤P≤100MPa的管道;5.超高压管道:一般指P﹥100MPa的管道。
(二)按输送介质工作温度分类按输送介质工作温度：一400C、1200C、4500C分四类低温常温中温高温1.低温管道:工作温度在一400C以下;2.常温管道:工作温度介于一400C～1200C 之间;3.中温管道:工作温度介于1200C～4500C之间;4.高温管道:工作温度超过4500C。
(三)按输送介质的性质分类1.汽水介质管道:输送过热蒸汽、饱和蒸汽、冷热水等介质;2.腐蚀性介质管道:输送硫酸、硝酸、盐酸、苛性碱、氯化物、硫化物等介质;3.化学品及危险品介质管道:输送有毒介质、可燃与易燃易爆介质以及窒息性、刺激性、腐蚀性、易挥发性介质。
(四)按管道的材质分类1.金属管道:碳钢管道、铸铁管道、不锈钢管道、有色金属管道;2.非金属管道:塑料管道、陶瓷管道、玻璃管道、石墨管道;3.衬里管道:衬橡胶管道、衬铅管道、衬塑料管道、衬玻璃管道。
(五) 按《压力管道设计单位资格认证与管理办法》分类1、长输管道：长距离输送油品、气体、物料的管道。
2.公用管道:指城市或建筑小区内给水排水、燃气、热力管道以及室内给水排水、采暖和通风、污水处理管道等。

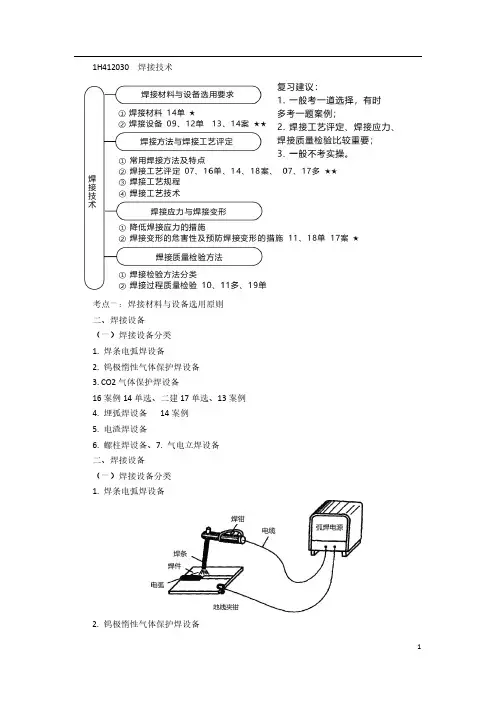

1H412030 焊接技术考点一：焊接材料与设备选用原则二、焊接设备（一）焊接设备分类1. 焊条电弧焊设备2. 钨极惰性气体保护焊设备3. CO2气体保护焊设备16案例14单选、二建17单选、13案例4. 埋弧焊设备 14案例5. 电渣焊设备6. 螺柱焊设备、7. 气电立焊设备二、焊接设备（一）焊接设备分类1. 焊条电弧焊设备2. 钨极惰性气体保护焊设备3. CO2气体保护焊设备主要由焊接电源、焊枪焊枪、送丝机构、气路系统和控制系统五部分组成4. 埋弧焊设备4. 埋弧焊设备5. 电渣焊设备电渣焊是利用电流通过液体熔渣所产生的电阻热进行焊接能方法。
适用于垂直位置的厚板（30mm-400mm）的拼接焊接，且无角形变。
6. 螺柱焊设备6. 螺柱焊设备7. 气电立焊设备在焊接原理方面，类似于普通熔化极气体保护焊，而在焊缝成型和机械系统方面又类似于电渣焊。
焊接的板材厚度在12~80mm 最适宜。
如大于80mm 时，难获得充分良好的保护效果，导致焊缝中产生气孔，熔深不均匀和未焊透。
|考点二：焊接方法与工艺评定二、焊接工艺评定（一）焊接工艺评定的定义及作用1. 焊接工艺评定的定义焊接工艺评定是指为验证所拟定的焊接工艺正确性而进行的试验过程及结果评价。
对拟定的焊接工艺规程（WPS）进行评价的报告称为焊接工艺评定报告（PQR）。
2. 焊接工艺评定作用（1）验证施焊单位能力焊接工艺评定验证施焊单位拟定焊接工艺的正确性，并评定施焊单位在限制条件下，焊接成合格接头的能力。
（2）编制焊接工艺规程的依据（16单）工程产品施焊前，应依据焊接工艺评定报告编制焊接工艺规程，用于指导焊工施焊和焊后热处理工作，一个焊接工艺规程可以依据一个或多个焊接工艺评定报告编制；一个焊接工艺评定报告可用于编制多个焊接工艺规程。
三、焊接工艺规程1. 编制要求（1）WPS（焊接工艺规程）必须由单位自行编制，不得沿用其它企业的WPS，也不得委托其他单位编制。

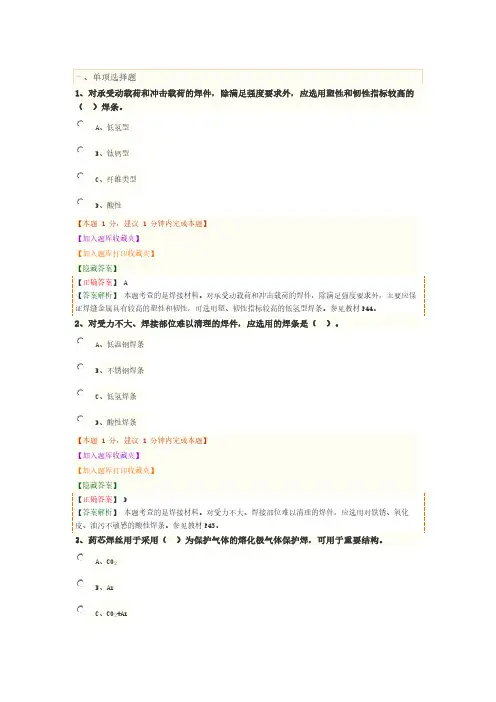

A、低氢型B、钛钙型C、纤维类型D、酸性A、低温钢焊条B、不锈钢焊条C、低氢焊条D、酸性焊条A、CO2B、ArC、CO2+ArD、HeA、纯ArB、Ar中加入氧化性气体C、CO2D、HeA、球罐B、工业管道C、钢结构D、桥梁A、应用于金属材料种类多B、适用较厚钢板焊接C、适用各种焊接位置D、可用于焊接自动化A、外观检查B、无损检测C、力学性能试验D、压力试验A、与焊缝含扩散氢有关B、与接头所承受的压应力有关C、与金属强度储备有关D、主要发生在高碳钢A、焊条烘干B、钢中加入碳化物形成元素C、打磨焊缝余高D、焊前预热、焊后热处理A、焊接电流B、电源种类C、电弧电压D、焊接速度A、加热范围B、后热温度C、后热时间D、加热速度A、12hB、24hC、36hD、48hA、MTB、PTC、RTD、UTA、药皮还原性强B、对水、锈产生的气孔敏感C、焊接烟尘少D、可交直流两用E、扩散氢含量低A、焊缝金属的力学性能和化学成分匹配B、保证焊接构件的使用性能和工作条件C、满足焊接结构特点及受力条件D、具有焊接工艺可操作性E、尽量选用碱性焊条A、熔炼焊剂B、粘结焊剂C、烧结焊剂D、中性焊剂E、合金焊剂A、建筑结构安全等级为一级的二级焊缝B、建筑结构安全等级为二级的一级焊缝C、大跨度的一级焊缝D、一般吊车梁结构中的一级焊缝E、设计要求A、酸性焊接材料B、低氢型焊接材料C、石墨型焊接材料D、不定型焊接材料E、氧化钛型焊接材料A、机动性灵活性好B、焊缝金属性能良好C、工艺适应性强D、电弧热量集中E、焊接过程无烟尘A、一个焊接工艺评定报告可用于编制多个焊接工艺规程B、一个焊接工艺规程可以依据一个或多个焊接工艺评定报告编制C、用于指导焊工施焊D、用于指导焊后热处理工作E、编制焊接工艺规程的依据【本题 2 分，建议 2 分钟内完成本题】【加入题库收藏夹】【加入题库打印收藏夹】A、PWPS的编制B、试件焊接C、试件加工D、无损检测E、理化性能试验A、必须由单位自行编制B、可沿用其他企业的WPSC、应以PQR为依据编制D、WPS编制完成后即可用于指导焊接作业和焊后热处理工作E、应由本单位技术负责人向焊工进行技术交底A、焊接工程特点B、PQR内容C、焊接质量检验计划D、应急预案E、进度要求A、焊缝同一部位的返修次数不宜超过2次B、超次返修技术方案经焊接技术负责人批准后方可实施C、焊接电弧1m范围的相对湿度需符合有关标准规定D、雨、雪天气禁止焊接E、不锈钢、有色金属焊接应设置专用场地A、采用较小的焊接线能量B、将容器的接管口设计成翻边式C、避免焊缝过于集中D、焊接高强钢时，选用塑性较好的焊条E、焊后热处理A、合理的焊接线能量B、预留收缩余量法C、合理安排焊缝位置D、合理选择装配程序E、刚性固定法A、不锈钢晶间腐蚀试验B、冲击试验C、硬度试验D、断裂性试验E、扩散氢测试试验A、零部件主要结构尺寸B、组对构件焊缝的形状及位置C、对接接头错边量D、组对间隙E、坡口清理检查A、组对质量B、定位焊缝C、焊缝表面检查D、记录焊接线能量E、多道焊的道间清理检查【本题 2 分，建议 2 分钟内完成本题】A、裂纹B、咬边C、角焊缝缝脚不对称D、未焊透E、外露夹渣。
1H413060 自动化仪表工程安装技术考点一：自动化仪表工程的划分与施工程序二、自动化仪表工程施工程序4．验收工作（1）工程验收分为分项工程验收、分部工程验收和单位工程竣工验收三个步骤。
（2）自动化仪表工程施工中的电缆导管预埋、直埋电缆、接地极等都属于隐蔽工程，这些工程在下道工序施工前，应由建设单位代表（或监理人员）进行隐蔽工程检查验收，并认真做好隐蔽工程记录和办理验收手续，纳入技术档案。
（3）交接验收前，仪表工程应连续开通投入运行48h，并运行正常。
二、自动化仪表管路安装要求5. 液压管道安装（17单）（1）油压管道不应平行敷设在高温设备和管道上方，与热表面绝热层的距离应大于150mm。
（4）液压泵自然流动回流管的坡度不应小于1：10，当回液落差较大时，应在集液箱之前安装一个水平段或U形弯管。
（6）液压控制器与供液管和回流管连接时，应采用耐压挠性管。
三、取源部件安装要求1. 取源部件安装的一般规定（16多、19单）（1）取源部件的结构尺寸、材质和安装位置应符合设计文件的规定。
（2）设备上的取源部件应在设备制造时同时安装。
管道上的取源部件应在管道预制、安装时同时安装。
（3）在设备或管道上安装取源部件的开孔和焊接，必须在设备或管道的防腐、衬里和压力试验前进行。
在高压、合金钢、有色金属设备和管道上开孔时，应采用机械加工的方法。
（4）在砌体和混凝土浇筑体上安装的取源部件，应在砌筑或浇筑的同时埋入，埋设深度、露出长度应符合设计和工艺要求，当无法同时安装时，应预留安装孔。
安装孔周围应按设计文件规定的材料填充密实，封堵严密。
（5）安装取源部件时，不应在焊缝及其边缘上开孔及焊接。
取源阀门与设备或管道的连接不宜采用卡套式接头。
当设备及管道有绝热层时，安装的取源部件应露出绝热层外。
（6）取源部件安装完毕后，应与设备和管道同时进行压力试验。
卡套式接头：卡套式接头的目的是为了达到对这些卡套管线经常拆卸、更换、检查的目的，而仪表管路平常是静态的，维护量小，所以不需要采用卡套式。

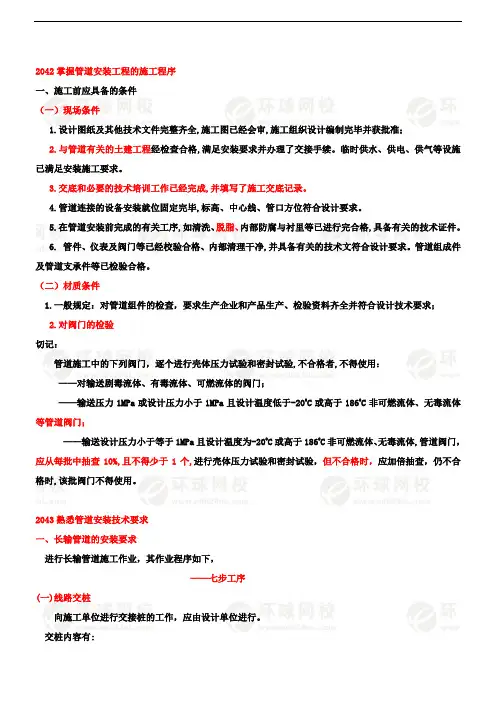

2042掌握管道安装工程的施工程序一、施工前应具备的条件（一）现场条件1.设计图纸及其他技术文件完整齐全,施工图已经会审,施工组织设计编制完毕并获批准；2.与管道有关的土建工程经检查合格,满足安装要求并办理了交接手续。
临时供水、供电、供气等设施已满足安装施工要求。
3.交底和必要的技术培训工作已经完成,并填写了施工交底记录。
4.管道连接的设备安装就位固定完毕,标高、中心线、管口方位符合设计要求。
5.在管道安装前完成的有关工序,如清洗、脱脂、内部防腐与衬里等已进行完合格,具备有关的技术证件。
6. 管件、仪表及阀门等已经校验合格、内部清理干净,并具备有关的技术文符合设计要求。
管道组成件及管道支承件等已检验合格。
（二）材质条件1.一般规定：对管道组件的检查，要求生产企业和产品生产、检验资料齐全并符合设计技术要求；2.对阀门的检验切记：管道施工中的下列阀门，逐个进行壳体压力试验和密封试验,不合格者,不得使用：——对输送剧毒流体、有毒流体、可燃流体的阀门；——输送压力1MPa或设计压力小于1MPa且设计温度低于-200C或高于1860C非可燃流体、无毒流体等管道阀门；——输送设计压力小于等于1MPa且设计温度为-200C或高于1860C非可燃流体、无毒流体,管道阀门，应从每批中抽查10%,且不得少于1个,进行壳体压力试验和密封试验，但不合格时，应加倍抽查，仍不合格时,该批阀门不得使用。
2043熟悉管道安装技术要求一、长输管道的安装要求进行长输管道施工作业，其作业程序如下，——七步工序(一)线路交桩向施工单位进行交接桩的工作，应由设计单位进行。
交桩内容有:线路控制桩,临时性、永久性水准基桩。
(二)现场用地准备1.测量放线定位施工单位应对线路定位资料、线路平面和断面图进行室内详细审核与现场核对,然后进行测量放线。
测量放线验收合格后,施工单位根据控制桩测定管道中心线,并在控制桩之间按照图纸要求设置：纵向边坡桩、变壁厚桩、变防腐涂层桩、穿越标志桩、百米桩、曲线加密桩。
机电工程技术——1H412000 机电工程专业技术1H412010 测量技术1H412011 测量的方法一、工程测量的目的和内容目的：工程测量包括对建（构）筑物施工放样、建（构）筑物变形监测、工程竣工测量等，以保证将设计的建（构）筑物位置正确地测设到地面上，作为施工的依据。
二、工程测量的特点与测图工作相比，具有如下特点：1.目的不同。
2.精度要求不同。
工程测量的精度要求取决于工程的性质、规模、材料、施工方法等因素。
3.工程测量工序与工程施工工序密切相关。
4.受施工环境干扰。
四、工程测量的基本原理与方法（一）水准测量原理水准测量的原理是利用水准仪提供的一条水平视线，测出两地面点之间的高差，然后根据已知点的高程和高差，推算出另一个点的高程。
测定待测点高程的方法有高差法和仪高法两种。
1.高差法——采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法。
2.仪高法——采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。
当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。
水准测量原理：H b=H a+（a-b），其中b点为未知点。
（二）基准线测量原理基准线测量原理是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。
测定待定位点的方法有水平角测量和竖直角测量，这是确定地面点位的基本方法。
每两个点位都可连成一条直线（或基准线）。
平面安装基准线不少于纵横两条。
沉降观测采用二等水准测量方法。
例如，对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行。
【2016二级真题】埋设在基础上的沉降观测点，第一次观测应在（）进行。
A.观测点埋设后B.设备底座就位后C.设备安装完成后D.设备调整后『正确答案』A『答案解析』本题考查的是工程测量的原理。
对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行。
五、工程测量的程序无论是建筑安装还是工业安装的测量，其基本程序都是：建立测量控制网→设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。
六、机电工程中常见的工程测量（二）连续生产设备安装的测量1.安装基准线的测设：中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋设。
放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。
设备安装平面基准线不少于纵、横两条。
2.安装标高基准点的测设：标高基准点一般埋设在基础边缘且便于观测的位置。
标高基准点一般有两种：一种是简单的标高基准点；另一种是预埋标高基准点。
例如，简单的标高基准点一般作为独立设备安装的基准点；预埋标高基准点主要用于连续生产线上的设备在安装时使用。
【2013真题】设备安装基准线是要根据施工图纸，按（）来确定设备的纵横中心线。
A.土建提交的纵横中心线B.土建预留孔的位置C.设备底座地脚孔的位置D.建筑物的定位轴线『正确答案』D『答案解析』本题考查的是机电工程常见的工程测量。
放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。
（三）管线工程的测量3.测量方法（1）管线中心定位的测量方法定位的依据：定位时可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。
例如，管线的起点、终点及转折点称为管道的主点。
其位置已在设计时确定，管线中心定位就是将主点位置测设到地面上去，并用木桩或混凝土桩标定。
（2）管线高程控制的测量方法为了便于管线施工时引测高程及管线纵、横断面测量，应设管线敷设临时水准点。
例如，水准点一般都选在旧建筑物墙角、台阶和基岩等处。
如无适当的地物，应提前埋设临时标桩作为水准点。
（3）地下管线工程测量地下管线工程测量必须在回填前，测量出起、止点，窨井的坐标和管顶标高，应根据测量资料编绘竣工平面图和纵断面图。
（四）长距离输电线路钢塔架（铁塔）基础施工的测量1.长距离输电线路定位并经检查后，可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩。
中心桩测定后，一般采用十字线法或平行基线法进行控制，控制桩应根据中心桩测定，其允许偏差应符合规定。
4.大跨越档距测量。
在大跨越档距之间，通常采用电磁波测距法或解析法测量。
1H412012 测量的要求一、水准测量法的主要技术要求一个测区及其周围至少应有3个水准点。
设备安装过程中，测量时应注意：最好使用一个水准点作为高程起算点。
二、控制网的测设（一）平面控制网的测量方法和要求平面控制网测量方法：三角测量法、导线测量法、三边测量法等。
（二）高程控制网的测量方法和要求高程测量的方法：水准测量、电磁波测距三角高程测量。
常用水准测量法。
1H412013 常用测量仪器的应用一、水准仪（一）水准仪组成及用途水准仪的用途：水准仪是测量两点间高差的仪器，广泛用于控制、地形和施工放样等测量工作。
（二）水准仪的应用水准仪的主要功能是用来测量标高和高程（高差）。
水准仪的应用范围：主要应用于建筑工程测量控制网标高基准点的测设及厂房、大型设备基础沉降观察的测量。
在设备安装工程项目施工中，用于连续生产线设备测量控制网标高基准点的测设及安装过程中对设备安装标高的控制测量。
二、经纬仪（一）经纬仪的组成和用途经纬仪的用途：广泛用于控制、地形和施工放样等测量。
例如，光学经纬仪的主要功能是测量纵、横轴线（中心线）以及垂直度的控制测量等。
光学经纬仪主要应用于机电工程建（构）筑物建立平面控制网的测量以及厂房（车间）柱安装铅垂度的控制测量，用于测量纵向、横向中心线，建立安装测量控制网并在安装全过程进行测量控制。
（二）经纬仪的应用经纬仪的主要功能是测量水平角和竖直角的仪器。
1.光学经纬仪的应用范围。
主要应用于机电工程建（构）筑物建立平面控制网的测量以及厂房（车间）柱安装垂直度的控制测量。
2.在机电安装工程中，用于测量纵向、横向中心线，建立安装测量控制网并在安装全过程进行测量控制。
三、全站仪全站仪具有角度测量、距离（斜距、平距、高差）测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。
四、其他测量仪器（一）电磁波测距仪电磁波测距仪按其所采用的载波可分为：用微波段的无线电波作为载波的微波测距仪；用激光作为载波的激光测距仪；用红外光作为载波的红外测距仪。
后两者又统称为光电测距仪。
（二）激光测量仪器1.激光准直仪和激光指向仪两者构造相近，用于沟渠、隧道或管道施工、大型机械安装、建筑物变形观测。
2.激光准直（铅直）仪激光准直（铅直）仪的主要应用范围：激光准直（铅直）仪主要应用于大直径、长距离、回转型设备同心度的找正测量以及高塔体、高塔架安装过程中同心度的测量控制。
3.激光经纬仪用于施工及设备安装中的定线、定位和测设已知角度。
（三）GPS面积测量仪高精度GPS面积测量仪相关技术参数：测量数据包括面积、距离、周长、时间、经纬度等。
【2016真题】常用于设备安装标高控制的测量仪器是（）。
A.水准仪B.经纬仪C.全站仪D.合像仪『正确答案』A『答案解析』本题考查的是常用测量仪器的应用。
水准仪的主要功能是用来测量标高和高程（高差）。
1H412020 起重技术1H412021 起重机械的使用要求一、起重机械的分类、适用范围、基本参数（一）起重机械的分类机电工程常使用的起重机械可分为轻小型起重设备、起重机等。
1.轻小型起重设备分类千斤顶、滑车、起重葫芦、卷扬机。
2.起重机的分类起重机可分为：桥架型起重机、臂架型起重机、缆索型起重机三大类。
门式起重机（龙门吊）（二）常用起重机的特点及适用范围机电工程常用的起重机有流动式起重机、塔式起重机、桅杆起重机。
2.塔式起重机适用范围：适用于在某一范围内数量多，而每一单件重量较小的设备、构件吊装，作业周期长。
3.桅杆起重机属于非标准起重机，其结构简单，起重量大，对场地要求不高，使用成本低，但效率不高。
主要适用于某些特重、特高和场地受到特殊限制的吊装。
（三）起重机选用的基本参数主要有吊装载荷、额定起重量、最大幅度、最大起升高度等，这些参数是制定吊装技术方案的重要依据。
1.吊装载荷吊装载荷的组成：被吊物（设备或构件）在吊装状态下的重量和吊、索具重量，例如，履带起重机的吊装载荷为被吊设备（包括加固、吊耳等）和吊索（绳扣）重量、吊钩滑轮组重量和从臂架头部垂下的起升钢丝绳重量的总和。
2.吊装计算载荷（1）动载荷系数（惯性载荷系数）起重机在吊装重物的运动过程中所产生的对起吊机具负载的影响而计入的系数。
一般取动载系数k1＝1.1。
（2）不均衡载荷系数在多分支（多台起重机、多套滑轮组等）共同抬吊一个重物时，由于起重机械之间的相互运动可能产生作用于起重机械、重物和吊索上的附加载荷，或者由于工作不同步，各分支往往不能完全按设定比例承担载荷，在起重工程中，以不均衡载荷系数计入其影响。
一般取不均衡载荷系数k2＝1.1～1.25（注意：对于多台起重机共同抬吊设备，由于存在工作不同步而超载的现象，单纯考虑不均衡载荷系数是不够的，还必须根据工艺过程进行具体分析，采取相应措施）。
（3）吊装计算载荷单台起重机起吊：Q j=k1×Q多台起重机起吊：Q j=k1×k2×Q总结：（极端情况）两台起重机抬吊时，如果Q j,min=1.21Q＞2Q额，大，则起重机不合适；如果Q j,max=1.375Q＜2Q额，小则起重机合适。
3.额定起重量在确定回转半径和起升高度后，起重机能安全起吊的重量。
额定起重量应大于计算载荷。
4.最大幅度最大幅度即起重机的最大吊装回转半径，即额定起重量条件下的吊装回转半径。
5.最大起升高度起重机最大起重高度应满足下式要求：H＞h1+h2+h3+h4【2011真题】多台起重机抬吊设备时，常以计算载荷作为吊装计算的依据，计算载荷除考虑吊装物的重量外，还应考虑（）。
A.索吊具重量B.静载荷系数C.动载荷系数D.不均衡载荷系数E.滑轮组的摩擦力『正确答案』ACD『答案解析』本题考查的是起重机械的分类、适用范围、基本参数。
多台起重机抬吊设备时，常以计算载荷作为吊装计算的依据，计算载荷除考虑吊装物的重量外，还应考虑索吊具重量、动载荷系数、不均衡载荷系数。
【例题】一台额定起重量为25t、另一台额定起重量为30t的履带式起重机共同抬吊一件重物，在最理想的情况下，其重物的最大重量（包括吊具、索具重量）为（）。
A.37.8tB.41tC.45tD.50t『正确答案』B『答案解析』本题考查的是起重机械的分类、适用范围、基本参数。
两台履带式起重机共同抬吊一件重物，理论上最大计算载荷为25×2=50t（应按额定起重量小的选择），取动载系数K1=1.1，不均衡载荷系数K2=1.1，则由公式1H412021-1得设备及索吊具重量的总和：二、流动式起重机的选用（二）流动式起重机的特性曲线反映流动式起重机的起重能力随臂长、幅度的变化而变化的规律和反映流动式起重机的最大起升高度随臂长、幅度变化而变化的规律的曲线称为起重机的特性曲线。
