MSA验证报告

MSA测量系统线性分析报告测量系统分析（MSA）是一种评估和验证测量系统能力的方法，用于确保使用的测量设备和方法是准确和可靠的。

线性分析是MSA的一种方法，用于评估测量系统的线性性能。

本报告将对我们使用的测量系统进行线性分析，并评估其可靠性和准确性。

在进行线性分析之前，我们首先选择了一组参考物件，这些参考物件涵盖了我们使用测量系统的范围。

接下来，我们使用该测量系统对这些参考物件进行测量，并记录了测量结果。

我们重复了一定次数的测量，在不同条件下进行了多次测量，以考察测量系统的稳定性。

下面是我们的线性分析结果：1.线性度评估：我们对测量结果进行了回归分析，以确定测量系统的线性度。

通过绘制回归线并计算其斜率和截距，我们可以得出结论测量系统相对于参考物体的线性度良好。

我们还计算了线性度指标R-square，用于衡量回归方程的拟合程度。

大于等于0.95的R-square值表示测量系统的线性度较好，我们的测量系统达到了这个标准。

2.斜率稳定性：为了评估测量系统的斜率稳定性，我们分析了在不同时间点、不同测量人员和不同测量条件下的测量结果，并计算了它们的标准差。

通过比较标准差，我们可以判断测量系统的斜率稳定性。

较小的标准差表示测量系统的斜率较为稳定。

根据我们的分析，测量系统的斜率稳定性得到了验证。

3.截距稳定性：我们还评估了测量系统的截距稳定性。

通过分析在不同条件下的截距差异，我们可以评估测量系统的稳定性。

较小的截距差异表示系统的截距较为稳定。

根据我们的分析，测量系统的截距稳定性也得到了验证。

4.线性系统鉴别能力：为了评估测量系统的线性系统鉴别能力，我们进行了线性系统鉴别实验。

我们选择了一组具有已知线性关系的物体，并对其进行测量。

然后，我们通过计算测量值与实际值之间的误差，来评估测量系统的鉴别能力。

较小的误差表示测量系统能够准确地鉴别线性关系。

我们的测量系统在线性系统鉴别能力方面表现良好。

综上所述，我们的测量系统通过线性分析表明其具有良好的线性度、斜率稳定性、截距稳定性和线性系统鉴别能力。

测量系统分析报告MSA在现代制造业中，为了确保产品质量的稳定性和一致性，对测量系统进行准确的分析和评估是至关重要的。

测量系统分析（Measurement System Analysis，简称 MSA）就是一种用于评估测量过程的工具和方法，它可以帮助我们确定测量数据的可靠性、准确性以及可重复性。

测量系统通常由测量人员、测量设备、测量方法、测量环境和被测量对象等要素组成。

而 MSA 的目的就是要评估这些要素对测量结果的影响，并确定测量系统是否能够满足预期的测量要求。

MSA 主要包括以下几个方面的内容：一、测量系统的准确性准确性是指测量结果与真实值之间的接近程度。

在 MSA 中，通常通过与标准值进行比较来评估测量系统的准确性。

例如，如果我们要测量一个零件的长度，已知其标准长度为 100mm，而测量结果为98mm，那么就存在 2mm 的偏差。

为了提高准确性，我们需要对测量设备进行校准，并确保测量方法的正确性。

二、测量系统的重复性重复性是指在相同的测量条件下，对同一被测量对象进行多次测量时，测量结果的一致性。

如果一个测量系统具有良好的重复性，那么多次测量的结果应该非常接近。

例如，对同一个零件的同一尺寸进行10 次测量，如果测量结果的差异很小，说明测量系统的重复性较好。

三、测量系统的再现性再现性是指在不同的测量条件下，由不同的测量人员使用相同的测量设备和测量方法对同一被测量对象进行测量时，测量结果的一致性。

例如，不同的操作人员在不同的时间对同一个零件的同一尺寸进行测量，如果测量结果的差异较小，说明测量系统的再现性较好。

四、稳定性稳定性是指测量系统在一段时间内保持其性能的能力。

通过定期对测量系统进行监控和测量，可以评估其稳定性。

如果测量系统的稳定性较差，可能需要对其进行维护或更换。

为了进行有效的 MSA，我们通常采用以下几种方法：1、均值极差法（Average and Range Method）这是一种常用的评估测量系统重复性和再现性的方法。

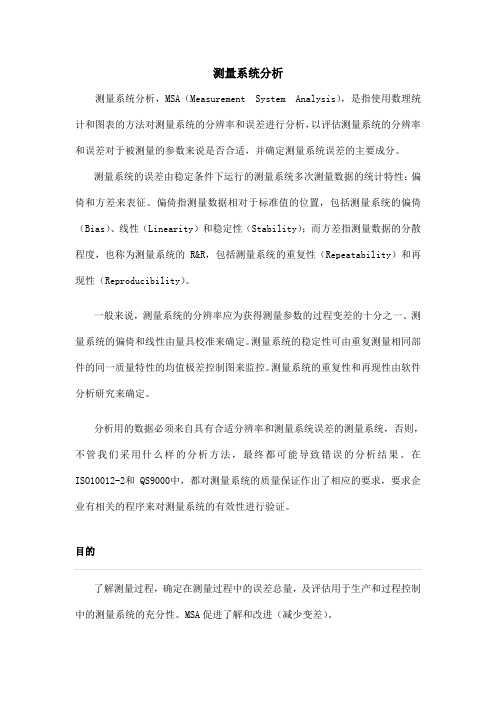

测量系统分析测量系统分析，MSA（Measurement System Analysis），是指使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要成分。

测量系统的误差由稳定条件下运行的测量系统多次测量数据的统计特性：偏倚和方差来表征。

偏倚指测量数据相对于标准值的位置，包括测量系统的偏倚（Bias）、线性（Linearity）和稳定性（Stability）；而方差指测量数据的分散程度，也称为测量系统的R&R，包括测量系统的重复性（Repeatability）和再现性（Reproducibility）。

一般来说，测量系统的分辨率应为获得测量参数的过程变差的十分之一。

测量系统的偏倚和线性由量具校准来确定。

测量系统的稳定性可由重复测量相同部件的同一质量特性的均值极差控制图来监控。

测量系统的重复性和再现性由软件分析研究来确定。

分析用的数据必须来自具有合适分辨率和测量系统误差的测量系统，否则，不管我们采用什么样的分析方法，最终都可能导致错误的分析结果。

在ISO10012-2和QS9000中，都对测量系统的质量保证作出了相应的要求，要求企业有相关的程序来对测量系统的有效性进行验证。

目的了解测量过程，确定在测量过程中的误差总量，及评估用于生产和过程控制中的测量系统的充分性。

MSA促进了解和改进（减少变差）。

在日常生产中，我们经常根据获得的过程加工部件的测量数据去分析过程的状态、过程的能力和监控过程的变化；那么，怎么确保分析的结果是正确的呢？我们必须从两方面来保证：1)是确保测量数据的准确性，使用测量系统分析（MSA）方法对获得测量数据的测量系统进行评估；2)是确保使用了合适的数据分析方法，如使用SPC工具、试验设计、方差分析、回归分析等。

MSA使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要成分。

测量系统分析(MSA)管理程序该计划包括测量系统的分析方法、分析人员、产品抽样编号、测量设备校准过程以及措施效果验证等内容，以确保测量系统的准确性和可信度。

5.2 确定分析方法: 确定适合本公司的分析方法，例如重复性和再现性分析、稳定性分析、线性分析和小样法分析等。

5.3 确定测量者: 确定具有测量能力的人员进行测量分析，以确保测量结果的准确性和可信度。

5.4 测量设备校准过程: 对测量设备进行校准，以确保其测量准确性和可靠性。

5.5 措施效果验证: 对采取的措施进行效果验证，以确保其有效性并纠正任何不足之处。

6、控制流程：本程序的控制流程如下图所示，包括MSA计划、测量系统分析、纠正和预防措施等环节，以确保测量系统处于受控状态，保证测量结果的准确性和可信度。

每年12月，需要编制下一年度的MSA计划，对控制计划中涉及的测量系统进行至少一次分析，且分析间隔不大于12个月。

此外，在以下情况下也需要制定MSA计划：初装的测量设备在安装、调试、验收合格后；测量装置维修或搬迁；操作人员变动；每天使用频率高于7小时；产品出现大批不合格；过程能力Cpk＜1.33；GRR在10-30%之间；以及顾客的要求。

在实施计划时，需要确定分析方法。

对于计量型量具，应该使用量具重复性和再现性(GRR)研究分析方法；对于需要监控过程参数的量具，应使用稳定性分析方法；对于计数型量具，应使用小样法。

在需要时，也可以对测量系统进行偏倚、线性分析。

确定测量者时，应从日常操作人员中选择，并规定测量人数m及测量次数t。

对于计量型量具，GRR时m=2-3，t=2-3；稳定性时m=1，t=5（定期）；线性时m=1，t≥10.对于计数型量具，m=2，t=2.确定样件时，应从同一批产品的不同班次中选取。

对于计量型量具，GRR时n=10；稳定性时n=1；线性时n≥5（样件的被测量值需包含量具的测量范围）；对于计数型量具，n=20（必须包含不合格品）。

拉力机测量系统分析报告设备名称：拉力机（SJV-5K拉伸底座+SH-500数显拉力计）设备编号：FM-01-005编制：日期：审核：日期：批准：日期：1、目的对拉力机（包括SJV-5K拉伸底座和SH-500数显拉力计）测量变差进行分析评估，以确定该拉力机是否满足测量的要求，测量的数据是否可靠。

2、适用范围适用于测试拉伸强度的拉力机（包括SJV-5K拉伸底座和SH-500数显拉力计）测试系统。

3、验证项目和质量标准验证项目：拉力机测试设备（包括SJV-5K拉伸底座和SH-500数显拉力计）的测量系统分析。

接受标准：%GRR<30%。

4、样品状态1）样品数量与规格样品名称：内管；批号：05123103；样品数：10根。

5、试验操作记录6.1实验环境与日期实验环境：净化车间。

实验日期：2006-12-06。

6.2实验方法与步骤6.3.1选取2名测试者A：龚晓波，B：周剑峰；6.3.2将10根内管分别编号1、2、3…10；6.3.3在每根内管上截取6个样本，每个样本的长度为15cm，随机分为2组，每组标示为1a、1b，2a、2b…10a、10b；6.3.4让测试者A测试1a1、2a1…10a1这10组样本，然后测试者B测试1b1、2b1…10b1这10组样本；测试者A测量1a2、2a2…10a2这10组样本，测试者B测试1b2、2b2…10b2这10组样本；测试者A再测量1a3、2a3…10a3 这10组样本，测试者B再测量1b3、2b3…10b3这10组样本。

（1a1即为第一组中的一个样本（其他类推），1组中的样本编号随机）。

记录测量结果。

6.3.5测量方法：设定拉力机两夹头之间的距离为80mm，用夹头将样本夹紧，样本两端所留长度基本一样，开动拉力机进行拉伸，拉伸速度为200mm/s，直至样本被拉断或拉伸距离大于30cm，记录拉伸最大力。

6、数值记录和分析7.1测量结果7.2结果分析使用Minitab软件中的Gage R&R（Nested）对测量结果进行分析。

MSA分析分析报告1 引言1.1 MSA概述MSA，即测量系统分析，是用于评估测量系统变异的一种方法。

它涉及统计学、工程学和质量管理原则，旨在确保测量数据的准确性和可靠性。

MSA通过识别和减少测量误差，提高产品质量和过程效率。

在制造、工程和科研领域，MSA已成为关键的工具，帮助组织持续改进和优化操作。

1.2 MSA的目的与意义测量系统分析的目的是确保测量系统能够提供准确、一致和可靠的数据。

这具有以下几个重要的意义：1.提高产品质量：准确的测量数据有助于提高产品质量，减少缺陷和返工。

2.降低成本：通过减少测量误差，可以降低生产成本，提高效率。

3.提高决策效率：可靠的测量数据为决策提供依据，有助于组织做出正确的决策。

4.持续改进：通过定期进行MSA，可以识别改进机会，推动组织的持续改进。

总之，MSA有助于提升组织在质量管理和过程控制方面的能力，从而提高竞争力和市场占有率。

2. 测量系统概述测量系统分析（MSA）是评估和改进测量过程的重要工具，它确保了测量数据的准确性和可靠性。

在质量控制、过程改进和设计验证等多个领域扮演着至关重要的角色。

2.1 测量系统的组成测量系统通常由以下几个基本组成部分构成：•测量对象：需要被测量的物理量或特征，如长度、重量、温度等。

•传感器：用于检测测量对象的物理变化，并将其转换成可度量的信号。

•测量设备：包括传感器在内的所有用于执行测量的硬件设备。

•数据处理软件：用于收集、处理、分析测量数据的软件系统。

•操作者：进行测量操作的技术人员或工作人员。

•环境因素：可能影响测量结果的周围环境条件，如温度、湿度等。

每个组成部分都必须经过严格的控制和管理，以保证整个测量系统的有效性和准确性。

2.2 测量系统的分类根据不同的分类标准，测量系统可以被分为多种类型：•按照测量方法分类：–直接测量：直接对测量对象进行测量，如用尺子测量长度。

–间接测量：通过测量与测量对象相关的其他量，再通过计算得出测量结果，如通过测量直径计算面积。

一、测量系统分析：在日常生产中，我们经常根据获得的过程加工部件的测量数据去分析过程的状态、过程的能力和监控过程的变化；那么，怎么确保分析的结果是正确的呢？我们必须从两方面来保证，一是确保测量数据的准确性/质量，使用测量系统分析（MSA）方法对获得测量数据的测量系统进行评估；二是确保使用了合适的数据分析方法，如使用SPC工具、试验设计、方差分析、回归分析等。

测量系统的误差由稳定条件下运行的测量系统多次测量数据的统计特性：偏倚和方差来表征。

偏倚指测量数据相对于标准值的位置，包括测量系统的偏倚（Bias）、线性（Linearity）和稳定性（Stability）；而方差指测量数据的分散程度，也称为测量系统的R&R，包括测量系统的重复性（Repeatability）和再现性（Reproducibility）。

一般来说，测量系统的分辨率应为获得测量参数的过程变差的十分之一。

测量系统的偏倚和线性由量具校准来确定。

测量系统的稳定性可由重复测量相同部件的同一质量特性的均值极差控制图来监控。

测量系统的重复性和再现性由GageR&R研究来确定。

分析用的数据必须来自具有合适分辨率和测量系统误差的测量系统，否则，不管我们采用什么样的分析方法，最终都可能导致错误的分析结果。

在ISO10012-2和QS9000中，都对测量系统的质量保证作出了相应的要求，要求企业有相关的程序来对测量系统的有效性进行验证。

测量系统特性类别有F、S级别，另外其评价方法有小样法、双性、线性等.分析工具在进行MSA分析时，推荐使用Minitab软件来分析变异源并计算Gage R&R和P/T。

并且根据测量部件的特性，可以对交叉型和嵌套型部件分别做测量系统分析。

另外，Minitab软件在分析量具的线性和偏倚研究以及量具的分辨率上也提供很完善的功能，用户可以从图形准确且直观的看出量具的信息。

MSA的基本内容数据是通过测量获得的,对测量定义是：测量是赋值给具体事物以表示他们之间关于特殊特性的关系。
