室内设计施工图设计规范

室内施工图规范室内施工图是指对室内装饰工程进行设计和施工的图纸。

它是室内装饰工程的重要依据，能够直观地显示出室内空间的布局、结构和材料等信息，方便施工人员进行工作。

室内施工图的编制应遵循以下规范：一、图纸的规格与范围1. 室内施工图适用于各类建筑工程中的室内装饰施工，图纸规格一般为A1纸张。

2. 室内施工图的范围应包括室内空间、结构、设备、材料等方面的内容。

二、图纸标注要求1. 标注应清晰明确，字迹要工整，图纸比例尺及字号要符合国家标准。

2. 图纸应标注详细的文字说明，包括空间尺寸、结构要求、施工方法、材料规格等。

三、平面图要求1. 平面图应包括室内空间的布局，包括墙体、门窗、家具、设备等的位置。

2. 平面图中要标注出各个空间的尺寸、地面高度、墙体厚度、门窗洞口尺寸、墙体材料等信息。

四、立面图要求1. 立面图应清晰规范，能够反映出室内空间的立面效果。

2. 立面图中要标注出各个墙面的材料、饰面、墙面高度、窗台高度等信息。

五、施工细部图要求1. 施工细部图应针对施工中的重点部位进行详细设计，如吊顶、地板、墙面等。

2. 施工细部图中要标注出各个细部构造的结构、尺寸、材料等信息。

六、材料清单要求1. 材料清单应包括室内装饰工程所需的所有材料，包括名称、规格、数量、供应商等信息。

2. 材料清单应与图纸相对应，确保施工过程中所使用的材料符合设计要求。

七、标准要求1. 室内施工图的编制应符合相关的国家标准和规范要求，如建筑施工图编制规范、室内装饰施工及验收规范等。

2. 室内施工图中所使用的材料、设备等应符合国家标准，确保施工的质量和安全性。

八、修改和审查1. 室内施工图在编制过程中可能需要多次修改和调整，确保图纸的准确性和可施工性。

2. 室内施工图应经相关专业人员进行审查，确保图纸的技术可行性和合理性。

总之，室内施工图的编制应遵循相关的规范和标准，确保施工的质量和安全性。

只有在规范的基础上进行施工，才能够保证室内空间的设计效果得到准确呈现。

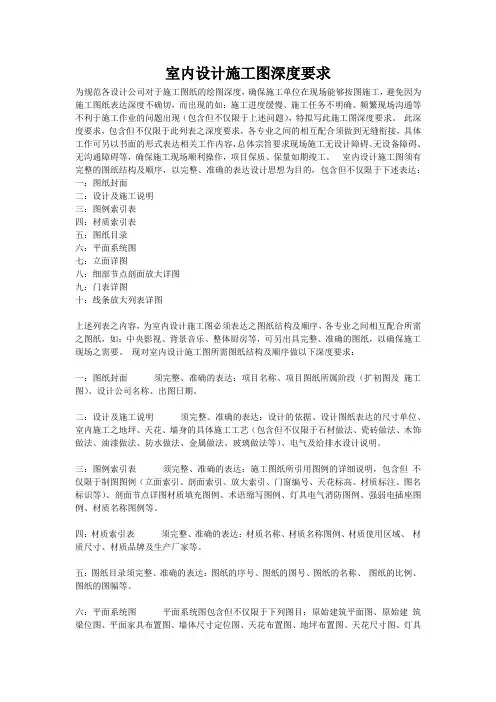

室内设计施工图深度要求为规范各设计公司对于施工图纸的绘图深度，确保施工单位在现场能够按图施工，避免因为施工图纸表达深度不确切，而出现的如：施工进度缓慢、施工任务不明确、频繁现场沟通等不利于施工作业的问题出现（包含但不仅限于上述问题），特拟写此施工图深度要求。

此深度要求，包含但不仅限于此列表之深度要求，各专业之间的相互配合须做到无缝衔接，具体工作可另以书面的形式表达相关工作内容，总体宗旨要求现场施工无设计障碍、无设备障碍、无沟通障碍等，确保施工现场顺利操作，项目保质、保量如期竣工。

室内设计施工图须有完整的图纸结构及顺序，以完整、准确的表达设计思想为目的，包含但不仅限于下述表达：一：图纸封面二：设计及施工说明三：图例索引表四：材质索引表五：图纸目录六：平面系统图七：立面详图八：细部节点剖面放大详图九：门表详图十：线条放大列表详图上述列表之内容，为室内设计施工图必须表达之图纸结构及顺序，各专业之间相互配合所需之图纸，如：中央影视、背景音乐、整体厨房等，可另出具完整、准确的图纸，以确保施工现场之需要。

现对室内设计施工图所需图纸结构及顺序做以下深度要求：一：图纸封面须完整、准确的表达：项目名称、项目图纸所属阶段（扩初图及施工图）、设计公司名称、出图日期。

二：设计及施工说明须完整、准确的表达：设计的依据、设计图纸表达的尺寸单位、室内施工之地坪、天花、墙身的具体施工工艺（包含但不仅限于石材做法、瓷砖做法、木饰做法、油漆做法、防水做法、金属做法、玻璃做法等）、电气及给排水设计说明。

三：图例索引表须完整、准确的表达：施工图纸所引用图例的详细说明，包含但不仅限于制图图例（立面索引、剖面索引、放大索引、门窗编号、天花标高、材质标注、图名标识等）、剖面节点详图材质填充图例、术语缩写图例、灯具电气消防图例、强弱电插座图例、材质名称图例等。

四：材质索引表须完整、准确的表达：材质名称、材质名称图例、材质使用区域、材质尺寸、材质品牌及生产厂家等。

一、成品房的装修围：厨房墙顶地饰面、橱柜及厨房电器〔不含冰箱〕安装到位洗手间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或者强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电路线安装到位二、单元户施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房 A.B.C.D 立面图13. 厨房 A.B.C.D 立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 洗手间放大平面图17. 洗手间地面铺砖图18. 洗手间天花灯位图19. 洗手间 A.B.C.D 立面图20. 洗手间 A.B.C.D 立面铺砖图21. 洗手间电路图22. 洗手间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门坎石或者挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室材料部品的阐述；对于没有具体图纸的部位发展统一的注释〔如厅房的立面做法、工艺要求等〕；设计说明中可包括电气和水系统局部的说明；2. 总平面图：家具按 1:1 比例合理摆放，并加以注释；标明每一个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或者用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或者铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；说明所有材料的材质及规格尺寸〔包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等〕5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式说明清晰，防止开关插坐位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特殊是座便下水位置确实定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对洗手间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室阴、阳角的处理方式应有说明；四、交楼标准细则〔一〕厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90 度的方位摆放。

室内设计施工图制图规范一、成品房的装修范围：厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位卫生间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电线路安装到位二、单元户内施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房A.B.C.D立面图13. 厨房A.B.C.D立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 卫生间放大平面图17. 卫生间地面铺砖图18. 卫生间天花灯位图19. 卫生间A.B.C.D立面图20. 卫生间A.B.C.D立面铺砖图21. 卫生间电路图22. 卫生间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门槛石或挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室内材料部品的阐述；对于没有具体图纸的部位进行统一的注释（如厅房的立面做法、工艺要求等）；设计说明中可包括电气和水系统部分的说明；2. 总平面图：家具按1:1比例合理摆放，并加以注释；标明每个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；表明所有材料的材质及规格尺寸（包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等）5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式表明清晰，避免开关插座位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特别是座便下水位置的确定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对卫生间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室内阴、阳角的处理方式应有说明；四、交楼标准细则（一）厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90度的方位摆放。

室内设计施工图制图规范一、成品房的装修范围：厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位卫生间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电线路安装到位二、单元户内施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房A.B.C.D立面图13. 厨房A.B.C.D立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 卫生间放大平面图17. 卫生间地面铺砖图18. 卫生间天花灯位图19. 卫生间A.B.C.D立面图20. 卫生间A.B.C.D立面铺砖图21. 卫生间电路图22. 卫生间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门槛石或挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室内材料部品的阐述；对于没有具体图纸的部位进行统一的注释（如厅房的立面做法、工艺要求等）；设计说明中可包括电气和水系统部分的说明；2. 总平面图：家具按1:1比例合理摆放，并加以注释；标明每个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；表明所有材料的材质及规格尺寸（包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等）5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式表明清晰，避免开关插座位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特别是座便下水位置的确定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对卫生间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室内阴、阳角的处理方式应有说明；四、交楼标准细则（一）厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90度的方位摆放。

室内cad施工图制图规范随着科技的不断进步和人们对生活品质要求的不断提高，室内设计行业也在不断发展和壮大。

在室内设计的过程中，CAD软件是一个非常重要的工具，CAD软件的使用能够提高室内设计的效率和质量，而对于室内CAD施工图制图规范的掌握则是保证施工图质量的重要手段之一。

第一、图层设置在进行室内CAD施工图的制图过程中，图层设置是非常重要的一个环节。

图层的设置能够起到很好的分类和管理作用，便于后续的编辑、修改和管理。

一般来说，将室内CAD施工图分为不同的图层，如墙体、窗户、家具等，能够起到很好的作用。

第二、标注设置在室内CAD施工图的制图过程中，标注设置也是非常重要的环节。

标注设置能够将室内CAD施工图中的各个部分区分开来，能够起到很好的注明作用，便于施工人员的理解和操作。

标注内容一般包括墙体高度、性质、门洞尺寸、家具尺寸等。

第三、符号设置在室内CAD施工图的制图过程中，符号是非常重要的一部分，而符号设置能够体现出室内CAD施工图的专业性。

符号的设置包括家具、门、窗、厨房、卫生间等，符号的设置不仅要符合设计要求，更要符合居住环境的相关规范要求，使得室内CAD施工图更加真实、准确和专业。

第四、线条设置在室内CAD施工图的制图过程中，线条设置也是非常重要的一部分。

线条的细节和设置能够体现出室内CAD施工图的专业性和美观度。

线条设置包括线条的颜色、线宽、线型、弧度等，在线条设置的过程中，要注重线条的边界和交汇点，保证线条的连贯性。

第五、尺度设置在室内CAD施工图的制图过程中，尺度的设置是非常重要的。

不同的尺度可以体现不同的细节和深度，不同的尺度能够清晰地显示出室内CAD施工图中的不同部分，能够使人更加清楚地了解到各个部分的关系和特点。

在尺度设置的过程中，要注重尺度的合理性和设计的需要，保证尺度的准确性和可读性。

总之，室内CAD施工图制图规范的掌握不仅能够提高室内设计的效率和质量，更能够提高室内设计师的专业水准和综合素质。

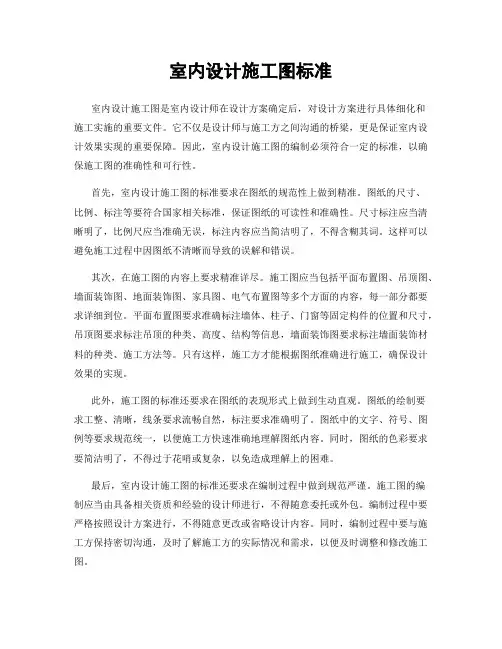

室内设计施工图标准室内设计施工图是室内设计师在设计方案确定后，对设计方案进行具体细化和施工实施的重要文件。

它不仅是设计师与施工方之间沟通的桥梁，更是保证室内设计效果实现的重要保障。

因此，室内设计施工图的编制必须符合一定的标准，以确保施工图的准确性和可行性。

首先，室内设计施工图的标准要求在图纸的规范性上做到精准。

图纸的尺寸、比例、标注等要符合国家相关标准，保证图纸的可读性和准确性。

尺寸标注应当清晰明了，比例尺应当准确无误，标注内容应当简洁明了，不得含糊其词。

这样可以避免施工过程中因图纸不清晰而导致的误解和错误。

其次，在施工图的内容上要求精准详尽。

施工图应当包括平面布置图、吊顶图、墙面装饰图、地面装饰图、家具图、电气布置图等多个方面的内容，每一部分都要求详细到位。

平面布置图要求准确标注墙体、柱子、门窗等固定构件的位置和尺寸，吊顶图要求标注吊顶的种类、高度、结构等信息，墙面装饰图要求标注墙面装饰材料的种类、施工方法等。

只有这样，施工方才能根据图纸准确进行施工，确保设计效果的实现。

此外，施工图的标准还要求在图纸的表现形式上做到生动直观。

图纸的绘制要求工整、清晰，线条要求流畅自然，标注要求准确明了。

图纸中的文字、符号、图例等要求规范统一，以便施工方快速准确地理解图纸内容。

同时，图纸的色彩要求要简洁明了，不得过于花哨或复杂，以免造成理解上的困难。

最后，室内设计施工图的标准还要求在编制过程中做到规范严谨。

施工图的编制应当由具备相关资质和经验的设计师进行，不得随意委托或外包。

编制过程中要严格按照设计方案进行，不得随意更改或省略设计内容。

同时，编制过程中要与施工方保持密切沟通，及时了解施工方的实际情况和需求，以便及时调整和修改施工图。

综上所述，室内设计施工图的标准要求是多方面的，包括图纸的规范性、内容的详尽性、表现形式的生动性以及编制过程的规范性。

只有严格按照标准要求进行施工图的编制，才能保证施工图的准确性和可行性，从而保证室内设计效果的实现。

室内设计施工图绘制规范施工图制图规范一、图层规范说明：0-轴线（建筑轴线，使用CENTER线型，图层在需要体现轴线的图中为开启）0-墙体柱（建筑墙体，包括原建筑墙体，新建砌体墙体，图层应该在各类平面图上开启）0-墙体填充（建筑砌体墙体填充，包括200，100厚各类砖砌墙体填充，该层为253#色，图层在各类平面图中开启）0-窗（建筑窗体，包括高窗，矮窗、凸窗及落地窗，图层在各类平面图中开启）0-楼梯（建筑楼梯、越级台阶，图层在天花图、灯具图中为关闭）0-栏杆（建筑楼梯栏杆、建筑阳台栏杆，图层在天花图、灯具图中为关闭）0-建筑其他（一些从属于建筑的线，包括建筑外完成面，外轮廓，排水立管等在各图中均会体现的建筑体，图层在各类平面图中开启）0-完成面线（用于表现装饰完成面，图层在各类平面图中开启）0-完成面填充（装饰完成面与建筑之间的封闭部分，采用45度井字交叉填充，图层在各类平面图中开启）1-活动家具（活动型家具，该类家具在天花图及地铺图中均为不出现）1-固定家具（固定型家具，该类家具天花图及地铺图中均为出现）1-落地家具（只落地不通顶家具，该类家具在地铺图中出现，不再天花图中出现）1-置顶家具（只通顶不落地家具，该类家具在天花图中出现，不再地铺图中出现）1-窗帘（该图层在地铺图中为关闭）1-平面灯具（用于体现地面或不在天花中表示的灯具，该图层只在平面、地铺开启）1-门（该图层在天花和地铺图中为关闭）1-植物（只摆放植物图层，该图层在天花和地铺图中为关闭）1-墙面装饰（该图层只在天花布置图和灯具定位图中为开启）1-全灰平面（该图层只在插座平面图、天花叠合图、地面叠合图中开启）2-梁（该图层在各图中均关闭，只在需要打印时才开启）2-洞口（门洞上方看线，该图层只在天花图中开启）2-天花主线（天花主轮廓线，主跌级线，该图层只在天花图中开启）2-天花次线（天花造型内部材料分隔线，次跌级线，该图层只在天花图中开启）2-天花填充（天花造型材料填图案图层，该图层只在天花图中开启）2-天花灯具（出现在天花上的灯具，该图层只在天花图中开启）2-空调风口（风口及出回风箭头图层，该图层只在天花图中开启）2-消防喷淋（包括烟感及喷淋图层，必要时可以分为两个图层出来，该图层只在天花图中开启）3-地面主线（地面主轮廓线，主跌级线，如地台面、窗台线，该图层在平面图及地铺图中开启）3-地面次线（地面材料分隔线，该图层只在地铺图中开启）3-地面填充（地面材料填充图案，该图层只在地铺图中开启）4-建筑标注（外围建筑轴线标注，建筑尺寸标注）4-尺寸标注（用于标注室内造型尺寸，材料间隔）4-放线标注（用于墙体放线标注尺寸）5-开关（该图层为灯具控制、灯具开关）5-插座（包括强弱电插座）6-ELV（立面使用图层，可只分颜色，不分图层）7-DAT（大样使用图层，可只分颜色，不分图层）以上为基本图层，在特殊情况下可以通过新增图层来实现更理想的图层分离关系二、线型颜色规范说明：1#色（A3～4图：0.30，A1～2图：0.35）平立面完成面线2#色（A3～4图：0.22，A1～2图：0.25）平面家具线，立面转折线，大样轮廓线3#色（A3～4图：0.13，A1～2图：0.15）平面建筑次线，门，窗帘，天花，地面材料分隔线，立面材料分隔线，大样材料分隔线4#色（A3～4图：0.18，A1～2图：0.20）平面建筑窗线、栏杆、楼梯，天花、地面主跌级5#色（A3～4图：0.22，A1～2图：0.25）轴线6#色（A3～4图：0.15，A1～2图：0.18）灯具，开关插座，消防暖通7#色（A3～4图：0.40，A1～2图：0.40）平立剖面墙柱体线8#色（A3～4图：0.05，A1～2图：0.09）平面极次线，分缝，材料填充9#色（A3～4图：0.09，A1～2图：0.13）杂点型填充10#色（A3～4图：0.13，A1～2图：0.13）公司图框11#色（A3～4图：0.13，A1～2图：0.15）尺寸，材料，文字12～249#色（A3～4图：0.05，A1～2图：0.05）非使用线，如新增加需相应调整打印线型250#色（A3～4图：0.05，淡显50％）立面填充251～254#色（对象颜色打印，A3～4图：0.05，A1～2图：0.05）252为柱体填充线，253为墙体填充255#色（A3～4图：0.40，A1～2图：0.40）非使用线三、其他规范说明：材料代号规则；天花图例；剖面填充方法图例说明；开关插座图例；各类型标志标准。

制图标准和有关规定第一节图纸的幅面为了做到工程图基本统一，清晰简明,提高制图效率，满足设计、施工、存档的要求，关于图纸幅面大小的尺寸，国家制订了全国统一的标准：《房屋建筑制图统一标准》(GBJl～86）。

该标准规定，图纸幅面的基本尺寸为5种，其代号分别为A0、A1、A2、A3、A4、各类尺寸大小。

如表3—1所示。

其图纸幅面如图3-2所示。

图3—2 图纸幅面为了适应建筑物的具体情况,平面尺寸有时要适当放大，所以《标准》中又规定了图纸长边可以加长的尺寸。

允许加长A0—A3号图纸的边长；加长部分的尺寸应为长边的1/8及其倍数。

如图3—2所示。

注：图纸的短边不得加长。

第二节图框线图框线格式用粗实线画出，如图3-2所示.第三节图标与图签图标栏和图签栏又叫标题栏和会签栏，是设计图框的组成部分。

图标栏是说明设计单位、图名、编号的表格。

图标的位置一般在图纸的右下角。

图标的尺寸在国家标准中也有规定，A2、3、4号图纸的小图标其长边的长度应为85mm；短边的长度宜采用30、40、50mm三种尺寸。

如表3—3所示。

表3—3图签栏是供需要会签的图纸用的。

1个会签栏不够用时,可另加1个,2个会签栏应并列;不需要会签的图纸，可不设会签栏。

图签位于图纸的左上角，其尺寸应为75mm×20mm,栏内应填写会签人员所代表的专业、姓名、日期（年、月、日）。

具体形式如表3—4所示。

表3-4图3—5 图纸幅面第四章工程图的基本要素为了看懂图纸必须先弄懂图中的各种图线、符号及尺寸标注的含义和规定，作为看图的准备。

下面我们从比例开始介绍.第一节比例图纸使用比例的作用，是为了将室内结构不变形的缩小和放大在图纸上.图纸比例用阿拉伯数字和符号“:”表示.如1:100、1：50等。

1：100表示图纸上所画物体比实体缩小100倍，1:1表示图纸上所画物体与实体一样大。

一般图纸采用的比例可见表4—1。

第二节图线在施工图中，为了表示不同的意思,并达到图形的主次分明，必须采用不同的线型和不同宽度的图线来表达。

室内设计施工图深度要求为规范各设计公司对于施工图纸的绘图深度，确保施工单位在现场能够按图施工，避免因为施工图纸表达深度不确切，而出现的如：施工进度缓慢、施工任务不明确、频繁现场沟通等不利于施工作业的问题出现（包含但不仅限于上述问题），特拟写此施工图深度要求。

此深度要求，包含但不仅限于此列表之深度要求，各专业之间的相互配合须做到无缝衔接，具体工作可另以书面的形式表达相关工作内容，总体宗旨要求现场施工无设计障碍、无设备障碍、无沟通障碍等，确保施工现场顺利操作，项目保质、保量如期竣工。

室内设计施工图须有完整的图纸结构及顺序，以完整、准确的表达设计思想为目的，包含但不仅限于下述表达：一：图纸封面二：设计及施工说明三：图例索引表四：材质索引表五：图纸目录六：平面系统图七：立面详图八：细部节点剖面放大详图九：门表详图十：线条放大列表详图上述列表之内容，为室内设计施工图必须表达之图纸结构及顺序，各专业之间相互配合所需之图纸，如：中央影视、背景音乐、整体厨房等，可另出具完整、准确的图纸，以确保施工现场之需要。

现对室内设计施工图所需图纸结构及顺序做以下深度要求：一：图纸封面须完整、准确的表达：项目名称、项目图纸所属阶段（扩初图及施工图）、设计公司名称、出图日期。

二：设计及施工说明须完整、准确的表达：设计的依据、设计图纸表达的尺寸单位、室内施工之地坪、天花、墙身的具体施工工艺（包含但不仅限于石材做法、瓷砖做法、木饰做法、油漆做法、防水做法、金属做法、玻璃做法等）、电气及给排水设计说明。

三：图例索引表须完整、准确的表达：施工图纸所引用图例的详细说明，包含但不仅限于制图图例（立面索引、剖面索引、放大索引、门窗编号、天花标高、材质标注、图名标识等）、剖面节点详图材质填充图例、术语缩写图例、灯具电气消防图例、强弱电插座图例、材质名称图例等。

四：材质索引表须完整、准确的表达：材质名称、材质名称图例、材质使用区域、材质尺寸、材质品牌及生产厂家等。

施工图制图规范Construction Drawing Specifications07/2017（第I版）目录Contents第一章项目文件概要1-1软件说明1-2文件的存取方法1-3项目文件夹的构架图1-4项目文件夹具体内容第二章图纸设置2-1图层颜色的设定及用途2-2线型的设置2-3 CAD打印线宽的设置2-4文字标注高度及字型设置2-5尺寸标注类别和设置及图面比例的设定2-6索引符号说明2-7图标符号说明第三章图纸说明3-1图框说明3-2图纸编号的命名原则3-3材料标注编码代号说明3-4物料编码代号说明3-5空间名称代号说明3-6家具标注编码代号说明3-7图例的表示及说明3-8填充符号的表示及说明第四章绘图4-1绘图步骤4-2分析4-3画图4-4审图及改图4-5注意事项4-6常见错误第五章图面原则5-1图面原则5-2引出线的编排第六章图纸内容说明6-1图纸内容说明第一章项目文件概要1-1软件说明本套施工图制图标准的绘制均需在AutoCAD中完成，考虑软件的稳定性和兼容性，以便公司内部及外部工作的协调配合，不允许使用其他CAD衍生软件（如中望CAD、圆方CAD）。

在使用CAD软件进行绘图时，绘图单位为“毫米”，文件保存格式为：***.dwg (AutoCAD2004)。

1-2文件的存取方法设计师每日应在下班前对本日的绘图工作在指定的位置存储备份，文件名的命名方式为：日期+空格+文件名（例如：20170601 Andy雅居施工图）1-3装饰项目文件夹的构架图(注：此架构是参照国内某室内设计上市公司架构而总结，仅供参考学习使用。

）1-4装饰项目文件夹具体内容1、一级文件夹2、二级文件夹（施工图阶段文件包）放置CAD成果文件、PDF成果文件、物料表4、四级文件夹（施工图阶段成果文件包）放置图纸信息、各层施工图、机电图及外部参照文件放置图纸信息说明文件，如封面、目录、施工说明、编码代号说明、材料表、门表（IN-）6、五级文件夹（一楼图纸文件包）放置分区图、系统图放置平面系统图、立面图与大样图第二章图纸设置图层、颜色、线型的设定及用途AutoCAD图层管理ElectricityAutoCAD图层管理线型的设置文字标注高度及字型设置(注：图幅的宽高比为0.7（1/√2），所以文字宽度因子设为0.7)CAD打印线宽的设置、冷水线路，上下水系统标识尺寸标注类别、设置及图面比例的设定 尺寸标注的类别标准尺寸标注的设置图面比例的设置平面、立面及详图等的比例为图形与实物相对应的尺寸之比； 比例的选用除了要考虑图形的复杂程度，还应兼顾版面的美观程度。

室内设计国家规范篇一：室内设计施工图规范前言在室内设计工作的过程中，施工图的绘制是表达设计者设计意图的重要手段之一，是设计者与各相关专业之间交流的标准化语言，是控制施工现场能否充分正确理解消化并实施设计理念的一个重要环节，是衡量一个设计团队的设计管理水平是否专业的一个重要标准。

专业化、标准化的施工图操作流程规范不但可以帮助设计者深化设计内容，完善构思想法，同时面对大型公共设计项目及大量的设计定单行之有效的施工图规范与管理亦可帮助设计团队在保持设计品质及提高工作效率方面起到积极有效的作用。

书中除涉及施工图构成的一些基本元素外，还对施工图的前期规划，绘制过程中的深化设计，以及施工图纸如何与施工现场衔接，和后期竣工图文件归档均作了一定的描述。

此外书中还针对计算机绘图方式与制图标准的结合作了具体的描述，特别是模型空间与布局空间相互转换的绘图方法不但方便平面图的修改，提高工作效率，还可以在保证图纸的一致性以及图层管理，比例输出等方面起到重要作用。

书中所附光盘内图纸均含标准图层。

符号在布局空间内按1：1比例绘制，所制成的标准图按图幅规格在布局空间内可直接调用。

图例也分别在模型空间与布局空间内按比例绘制，均可直接调用。

写此书的目的一方面的对于以往学习工作过程中积累的关于室内设计施工图方面的知识经验作一次较详尽的梳理，另一方面希望起到抛砖引玉的作用，把自己一些浅薄的认知以书面的形式与同道做一个交流，希望大家批评指正，以期引起专家同道对室内设计专业制图更深层次的关注。

目录一、图纸幅面规格二、符号的设置三、材质图例的设置四、尺寸标注与文字标注的设置五、线型与笔宽的设置六、电脑图层的设置七、比例的设置八、图面构图的设置九、施工图编制的顺序十、图表十一、平、立、剖面图及节点大样图的绘制及相关标准十二、施工图在各设计阶段应注意的事项十三、施工图与现场深化设计十四、施工图的归档与分类十五、关于布局空间与模型空间在实际绘图中的应用十六、施工图工程实例宾馆类：天骄宾馆办公空间：商务部会议室文化空间：哈工程大学大学生活动中心住宅样板间：某住宅项目第一章图纸幅面规格一、图纸幅面1.1.1图纸幅面是指图纸本身的规格尺寸，也就是我们常说的图签，为了合理使用并便于图纸管理装订室内设计制图的图纸幅面规格尺寸延用建筑制图纸幅面及图框尺寸（mm图1-11.1.2图纸短边不得加长，长边可加长，加长尺寸应符合表1-2的规定。

一、总则室内设计专业制图规则，为了保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求，适应工程建设的需要,制定本标准。

本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格.施工图制图的表达应清晰、完整、统一。

二、制图1。

文件内容说明:要求：绘制单位为毫米,不保留小数；要求所有图面的表达方式均保持一致。

2.图纸表现说明：图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。

3。

注意事项:3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开.3.2注意剖视方向，索引符号指示方向应与剖视方向一致。

3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06……3。

4同一幅图中，索引序号不得重复.3.5文件完成后，必须将多余图块及设置清除,确保文件空间为最小。

3。

6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。

3。

8确保画面均衡、美观、各视图间应按照对应的原则排版。

4。

尺寸标注说明：4.1最外总体尺寸;中间结构尺寸；最内功能尺寸。

4。

2等分尺寸与总体尺寸必须相等,必要时可用EQ表示.4。

3所有标准应在图纸空间视口内以1—1的标注样式标注,必要时可以在图纸空间内标注，不要重复标注。

4.4门缝、抽屉缝、搁板厚度等细节不需要标注。

4.5尺寸标注严禁炸开;严禁小数点。

5。

填充说明:详见《材料填充图例》6.图纸目录编排(图号编号）说明：6。

1图纸目录6。

2设计说明6。

3装饰专业：6.3。

1图纸命名:总平面图———--—ZP区域空间平面图——-P（天花平面图、墙体定位图、地材铺装图、立面索引图)立面图—-——-——E详图-—-—————D（包含剖面图、大样图）6.3。

2图纸顺序：以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图）→立面图→详图。
