永大NTVF电梯故障代码分析 TCD11

永大日立电梯NTVF故障码TCD12： 15B ON/OFF故障TCD13： SDC运转异常TCD14：从MICON当机TCD15： SDA当机TCD16：主/从MICON并列通信异常TCD17： SDA SDC串列通信异常TCD18： 50BC异常或B.STOPTCD19： 99G异常TCD20：双重入力BUFFER故障TCD21：过电流检出TCD22：过电压检出TCD23： SDC保守开关异常TCD24：从MICON Dule-Port RAM ERRORTCD25：从MICON E2PROM ERROTCD26： DSP CHECK SUM ERRORTCD27： RETRY 多发检出TCD28： P15V电压异常TCD29：主MICON E2PROM ERRORTCD30：主MICON NVSRAM ERRORTCD31： DSP DUPLE-RAM ERROR TCD32：抑制回路(OPCH)异常检出TCD33： BDCC电压异常检出TCD34：不足电压(TRCH)异常检出TCD35： 40D 40G ON 故障TCD36： SDC操作模式错误TCD37：逆运转检出TCD38： DSP当机检出TCD39： 100R ON/OFF故障TCD40： ROTARY ENCODER故障TCD41：低速OVER SPEEDTCD42： 50B OFF故障TCD43： SDP回路故障TCD50：高速OVER SPEEDTCD51：速度偏差检知(125%)TCD58： DLAN当机TCD59：高大于9米，无诱导板检出TCD60：阶高TABLE SUM ERROR TCD62：同期位置异常TCD63： SDS ON 故障TCD64： SD速度异常TCD68： SDA当机8次检出TCD69： SDA SRAM ERRORTCD70：共用RAM ERRORTCD71：主MICN当机检出TCD72：从MICON当机8次检出TCD73： RM POSI OPEN故障TCD74：救出运转多发TCD75： POWER MOUDLE过热TCD76：微速运转(No Ro No Ro)时间异常TCD77：门机马达过热TCD80： Duplex通信异常TCD81： EP POSI短路故障TCD82： EP POIS短路故障TCD84： OLS ON故障TCD85： CLS ON故障TCD86：开门动作不正常检知TCD87：关门动作不正常检知。

U V W制櫃入電子台馬達源端台版次TCD 故障等级内容HOLD54 A1 RE故障（U,V，W相磁极角度异常）◎检出目的在PM马达控制中,变频控制器，利用编码器(ENCODER)uvw信号，来判断PM马达磁极所在位置，进一步送出正确的三相电压以产生一旋转磁场。

若编码器中任意一相以上损坏，将导致控制器送出的旋转磁场无法与马达磁极位置吻合，而造成马达运转不顺畅，让电梯产生晃动，此时应立即时停机。

检出条件1。

Rotary Encoder的磁极检出Plus全部为HI，且持续检出1.37ms以上,则立即停止运转，且不可再起动。

2。

Rotary Encoder的磁极检出Plus全部为LO，且持续检出1.37ms以上，则立即停止运转，且不可再起动.注1。

13. Rotary Encoder编码顺序不正常，且持续检出1.37ms以上，则立即停止运转，且不可再起动。

复归方式故障排除，FFB切OFF—ON后，操作MODE 2清除TCD，方能恢复运转。

调查项目：1。

检查uvw之LED灯号是否正常。

2。

检查ENCODER有无损坏〈下图〉，若损坏请更换ENCODER,若无请检查第二项。

观看编码器是否波型正常量测讯号版次3.检查U79 （AM26LS32AC) 有无损坏〈下图〉U79 (AM26LS32AC)版次TCD 故障等级 内 容 HOLD 55 A1马达电流检出回路异常◎检出目的本故障的检出目的及条件分为以下三种：1、避免HCT 长久使用损坏或Switching Power 之5V 电压异常下，使零点偏移(亦及电流为零时DSP 输入信号电压不为2。

5V 与DSP A/D 参考电压不为5V)。

此时CPU 读入电流回授信号将不正确,而造成马达运转不顺畅,让电梯产生晃动，此时电梯不应再次走行。

2、避免HCT 长久使用损坏或Switching Power 之P15V 电压异常下,而造成IPM 烧毁.3、马达UVW 动力线缺相检出：当马达动力线出现缺相时，特别是马达出力较小时，电梯仍可运转,但会出现晃动。

NTVF电梯故障代码TCD 10 50B继电器ON之故障TCD 11 10T接触器ON,OFF之故障TCD12 15B接触器ON，OFF故障TCD13 SDC运转异常TCD14 从MICON当机TCD15 另一电脑故障（对本身而言）从并列通信异常TCD16 主，副电脑并行通讯出错TCD17 串行通讯不正常TCD20 二重输入缓冲器故障TCD21 超额电流TCD22 过高电压TCD26 规格表出错TCD27 故障重复TCD31 100R ON故障TCD32 抑制电路（Suppress Circuit）不正常TCD33 抑制电路不正常TCD34 电压不足TCD35 40D，40G ON故障TCD36 运行指令输入缓冲器故障TCD37 运转方向相反故障TCD40 旋转编码器故障TCD41 低速运转时超速TCD42 50B继电器OFF之故障TCD43 SPD电路故障（速度探测电路）TCD44 再生晶体管用光电偶合器故障TCD46 旋转编码器接触线TCD50 高速运行时超速TCD51 速度有不正常偏差TCD60 楼层高度表总和出错TCD61 同步位置不正常（停电后再恢复供电时出现）TCD62 同步位置不正常（平常运行时）TCD63 SDS ON之故障TCD64 减速下速度不正常TCD70 ROM总和出错TCD72 Retry发生次数过多TCD73 位置探测器OFF之故障TCD74 安全运行次数过多TCD75 大功率晶体管散热片过热TCD76 延迟时间出错TCD80 群控SDA通讯出错TCD83 起动补偿不正常TCD85 起动次数过多（Overduty）TCD86 门开受阻（OPEN LOCK）TCD87 门闭受阻（CLOSE LOCK）TCD88 断电异常。

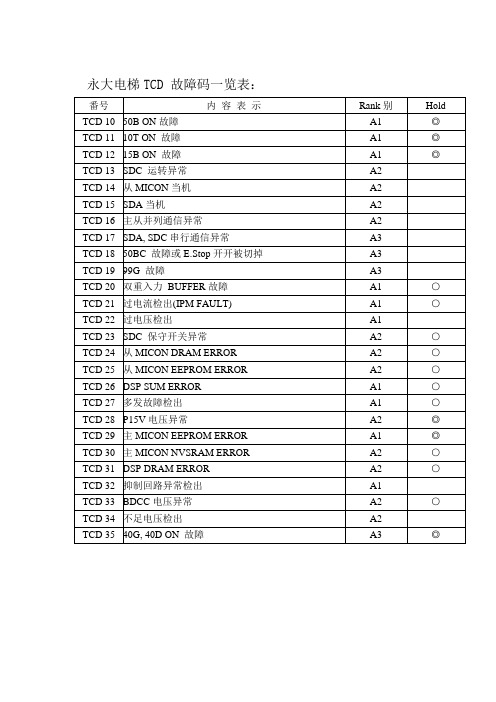

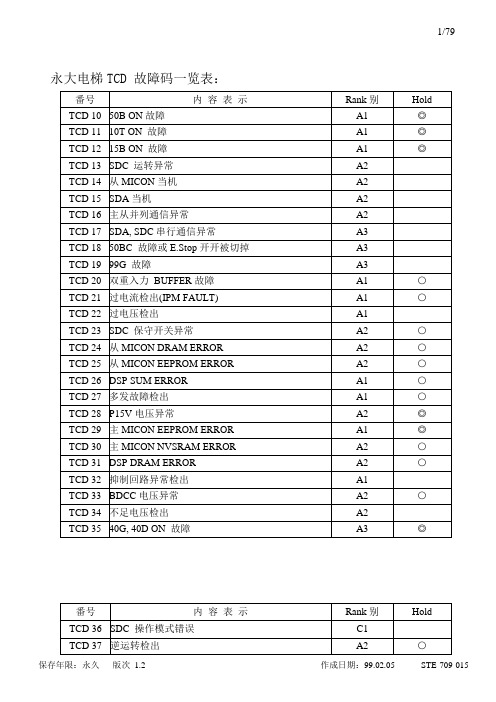

永大电梯TCD 故障码一览表：番号内容表示Rank别Hold TCD 10 50B ON故障A1 ◎TCD 11 10T ON 故障A1 ◎TCD 12 15B ON 故障A1 ◎TCD 13 SDC 运转异常A2TCD 14 从MICON当机A2TCD 15 SDA当机A2TCD 16 主从并列通信异常A2TCD 17 SDA, SDC串行通信异常A3TCD 18 50BC 故障或E.Stop开开被切掉A3TCD 19 99G 故障A3TCD 20 双重入力BUFFER故障A1 ○TCD 21 过电流检出(IPM FAULT)A1 ○TCD 22 过电压检出A1TCD 23 SDC 保守开关异常A2 ○TCD 24 从MICON DRAM ERROR A2 ○TCD 25 从MICON EEPROM ERROR A2 ○TCD 26 DSP SUM ERROR A1 ○TCD 27 多发故障检出A1 ○TCD 28 P15V电压异常A2 ◎TCD 29 主MICON EEPROM ERROR A1 ◎TCD 30 主MICON NVSRAM ERROR A2 ○TCD 31 DSP DRAM ERROR A2 ○TCD 32 抑制回路异常检出A1TCD 33 BDCC电压异常A2 ○TCD 34 不足电压检出A2TCD 35 40G, 40D ON 故障A3 ◎番号内容表示Rank别Hold TCD 36 SDC 操作模式错误C1TCD 37 逆运转检出A2 ○TCD 38 DSP当机检出A2TCD 39 100R ON/OFF故障A1 ○TCD 40 ROTARY ENCODER故障A2 ○TCD 41 低速OVER SPEED A2 ○TCD 42 50B OFF故障A1TCD 43 SPD回路故障A1 ○TCD 44 SDCLAN板的48V电源异常C1 OPBLAN-I24B或I48A故障C1 SDCLAN-I24B或I48A故障C1 SDCLAN与OPBLAN通讯中断C1TCD 45 BKSW动作Check A1 ◎TCD 46 Open Lock连续3回A2 ○TCD 47 负荷检出回路异常C1TCD 48TCD 49TCD 50 高速OVER SPEED A2 ○TCD 51 速度偏差检知A2 ○TCD 52 10T OFF故障A1TCD 53 15B OFF故障A1TCD 54 RE故障(U,V,W相角度异常) A1 ◎TCD 55 HCT Off Set偏差过大A1 ◎TCD 56 机房控制柜或主机朝向错误A2TCD 57 Mg.B两段式电源回路异常A1 ◎TCD 58 DLAN当机C1TCD 59 楼高>9米，无诱导板检出A2 ◎TCD 60 阶高TABLE SUM ERROR B1TCD 61TCD 62 同期位置异常B2TCD 63 SDS ON故障B2TCD 64 SDS速度异常检出A13/79番号内容表示Rank别HoldTCD 65 运行中40D异常OFF ETCD 66 运行中40G异常OFF ETCD 67 平层时关门失败(40D或40G未ON) ETCD 68 SDA当机八次检出A2 ○TCD 69 SDA RAM ERROR A2 ○TCD 70 共享RAM ERROR A2 ○TCD 71 主MICON当机A2 ○TCD 72 从MICON当机八次检出A2 ○TCD 73 FML POSI OPEN故障B1 ○TCD 74 救出运转多发A2 ○TCD 75 POWER MODULE过热B2TCD 76 微速运转时间异常C1TCD 77 门机马达过热C1TCD 78 门机异常A2TCD 79TCD80TCD 81 光电POSI OPEN故障 ETCD 82 光电POSI 短路故障 ETCD 83TCD 84 OLS ON故障C2TCD 85 CLS ON故障C2TCD 86 开门动作不正常检知 ETCD 87 关门动作不正常检知C2TCD 88 停电检知 ETCD 89TCD 90TCD 91 DZ POSI OPEN故障(千鸟,Through) A1TCD 92 DZ POSI 短路故障(千鸟,Through) A1TCD 93TCD 94TCD 95 最终故障目的阶TCD 96 最终故障电梯位置番号内容表示Rank别Hold TCD 97 电梯故障最终速度TCD 98 救出运转总回数TCD 99 最终之主TCD说明部分：◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

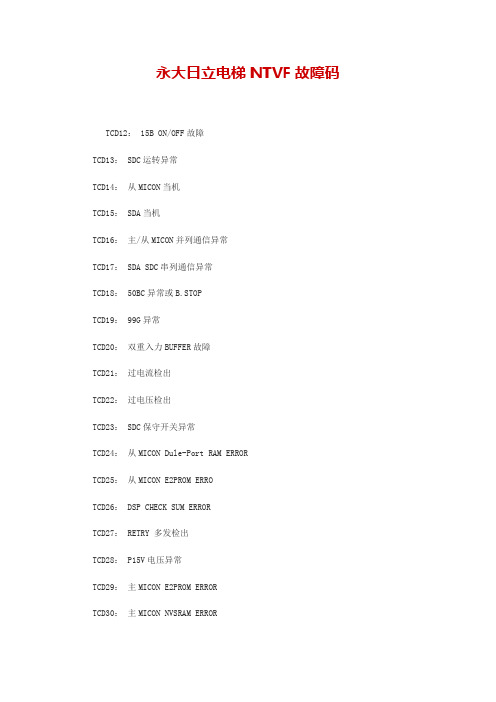

永大日立故障码简单说明永大日立NTVF故障码简单说明TCD12: 15B ON/OFF故障TCD13: SDC运转异常TCD14：从MICON当机TCD15: SDA当机TCD16：主/从MICON并列通信异常TCD17：SDA SDC串列通信异常TCD18: 50BC异常或B.STOPTCD19: 99G异常TCD20：双重入力BUFFER故障TCD21：过电流检出TCD22：过电压检出TCD23：SDC保守开关异常TCD24：从MICON Dule－Port RAM ERROR TCD25：从MICON E2PROM ERROTCD26: DSP CHECK SUM ERRORTCD27: RETRY 多发检出TCD28：P15V电压异常TCD29：主MICON E2PROM ERROR TCD30: 主MICON NVSRAM ERROR TCD31: DSP DUPLE-RAM ERROR TCD32: 抑制回路（OPCH)异常检出TCD33：BDCC电压异常检出TCD34：不足电压（TRCH)异常检出TCD35：40D 40G ON 故障TCD36：SDC操作模式错误TCD37：逆运转检出TCD38：DSP当机检出TCD39：100R ON/OFF故障TCD40：ROTARY ENCODER故障TCD41：低速OVER SPEEDTCD42: 50B OFF故障TCD43：SDP回路故障TCD50：高速OVER SPEEDTCD51: 速度偏差检知（125％）TCD58：DLAN当机TCD59：高大于9米，无诱导板检出TCD60：阶高TABLE SUM ERRORTCD62: 同期位置异常TCD63：SDS ON 故障TCD64：SD速度异常TCD68：SDA当机8次检出TCD69：SDA SRAM ERRORTCD70: 共用RAM ERRORTCD71: 主MICN当机检出TCD72：从MICON当机8次检出TCD73: RM POSI OPEN故障TCD74：救出运转多发TCD75：POWER MOUDLE过热TCD76：微速运转（No Ro No Ro）时间异常TCD77：门机马达过热TCD80：Duplex通信异常TCD81：EP POSI短路故障TCD82：EP POIS短路故障TCD84：OLS ON故障TCD85：CLS ON故障TCD86：开门动作不正常检知TCD87：关门动作不正常检知。

永大NTVF电梯故障代码分析 TCD11永大ntvf电梯故障代码分析tcd11永达ntvf电梯故障代码分析tcd11-15 I查阅故障历史的方法运行模式：模式2-set用法：1．按inc钮使故障资料由01读取直到99後，按下reset钮直至正常显示才放手，故障记录清除2.在按下mode-2-set之前按下mode-10-set。

故障数据将在01到74之间自动显示，但显示时间较长。

（每个阶段大约3秒）3．清除故障记录之前，先记下由01到99的数据作为参考。

有些故障记录是不能直接清除，（处理了故障成因为稍后），您可以切换电源一次，然后清除模式2-set以重置：重置二.故障码等级一览表排名可以区分加工内容a走行停止(非常停止)再起动不能a1机能停止(50b,10t,cut)a2再超动停止(10t,cut)B.运行停止（异常停止）不能再次启动。

B1停止3秒后，safftydriveb2可能以低速运行c最近阶停止再起动不能c1机能停止(50bcut)c2再起动停止(10tcut)D组管理操作关闭，D电梯单独运行e不影响运转eled三.故障码解析TCD1110吨/关故障等级——A1含义:10t输出\\输入信号on/off故障时，电梯立即非常停止，提高制卸系统的可靠性。

注：在执行主MICON下行命令的整个过程中，从电梯启动（10t拉入）到电梯停止（10t释放），MICON将自动检测zx10tm和zx10ts的反馈信号进行比较。

如果在100ms内没有按照MICON的命令拉入或释放，将检测到异常。

检查项目：1.检查10t继电器的状态，有无烧结或卡阻现象。

2、输入信号检查（双重输入）主miconzx10tm（$ca02h）和从miconzx10ts（$cd22h）的数据是否与10t继电器的状态同步。

3、输出信号检查电梯停止时，线圈（-）和GND之间的电压测量值：a）10tctt用电源gnd间ac100vb） C1-C2之间的10T交流100Vc）输入信号电源rectfuse-gnd间dc48vd） 10T A2接地DC48Ve）mpupcb和fiopcb之bus线确认：确认fio之fos（10t）是否确实连接。
