关于pcb设计的方法与技巧PCB（Printed Circuit Board）设计是电子产品开发过程中至关重要的一环。

在设计一块高质量的PCB时，需要综合考虑电路功能、性能指标、尺寸限制、成本等诸多因素。

本文将围绕PCB设计的方法与技巧展开讨论，帮助您更好地理解与掌握这一领域的知识。

1. 初始设计前的准备工作在开始进行PCB设计前，我们需要明确项目需求并对电路原理进行充分的了解。

这包括对电子原件的选择、电路拓扑结构的优化以及信号完整性的考虑等。

了解板子的层次结构和尺寸要求对于后续的设计过程也至关重要。

2. 合理规划与布局PCB设计中，合理的规划与布局对于电路性能和电磁兼容性具有重要影响。

在进行布局时，应将耦合效应和信号完整性等考虑在内，避免信号跳线、干扰以及EMC（Electromagnetic Compatibility）问题的产生。

合理安排组件的位置和方向，有助于提高电路的可靠性和维修性。

3. 运用规范和设计原则PCB设计有许多规范和设计原则可供借鉴。

走线的宽度和间距应符合电流需求和阻抗控制要求；引脚的布线尽量采取最短路径，减少信号延迟；分析电路中的高频和低频信号，采取相应的技术手段提高信号完整性等。

通过遵循这些规范和原则，可以降低电路故障和性能问题的风险。

4. 选择合适的层数和堆叠方式在设计多层PCB时，选择合适的层数和堆叠方式对于电路性能和EMC效果具有重要影响。

通过合理的分层规划可以减小信号回流路径，提高信号完整性；通过模拟和数字信号的分层设计，可以有效隔离干扰和减小串扰。

在设计时需要根据具体应用场景和电路需求选择合适的层数和堆叠方式。

5. 考虑散热和线宽线距等参数PCB中的散热和线宽线距等参数直接影响着电路的性能和稳定性。

在设计中，要根据电流负载、环境温度和散热条件等因素合理设置散热凸起，并设计适当大小的散热孔；对于高速信号线，要根据信号频率和阻抗要求来选择合适的线宽线距以保证信号完整性。

PCB布线的技巧及注意事项布线技巧：1.确定电路结构：在布线之前，需要先确定电路结构。

将电路分成模拟、数字和电源部分，然后分别布线。

这样可以减少干扰和交叉耦合。

2.分区布线：将电路分成不同的区域进行布线，每个区域都有自己的电源和地线。

这可以减少干扰和噪声，提高信号完整性。

3.高频和低频信号分离：将高频和低频信号分开布线，避免相互干扰。

可以通过设立地板隔离和电源隔离来降低电磁干扰。

4.绕规则：维持布线规则，如保持电流回路的闭合、尽量避免导线交叉、保持电线夹角90度等。

这样可以减少丢失信号和干扰。

5.简化布线：简化布线路径，尽量缩短导线长度。

短导线可以减少信号传输延迟，并提高电路稳定性。

6.差分线布线：对于高速信号和差分信号，应该采用差分线布线。

差分线布线可以减少信号的传输损耗和干扰。

7.用地平面：在PCB设计中，应该用地平面层绕过整个电路板。

地平面可以提供一个低阻抗回路，减少对地回路电流的干扰。

8.参考层对称布线：如果PCB板有多层，应该选择参考层对称布线。

参考层对称布线可以减少干扰，并提高信号完整性。

注意事项：1.信号/电源分离：要避免信号线与电源线共享同一层，以减少互相干扰。

2.减小射频干扰：布线时要特别注意射频信号传输的地方，采取屏蔽措施，如避免长线路、使用高频宽接地等。

3.避免过长接口线：如果接口线过长，则信号传输时间会增加，可能导致原始信号失真。

4.避免过短导线：过短的导线也可能引发一些问题，如噪声、串扰等。

通常导线长度至少应该为信号上升时间的三分之一5.接地技巧：为了减少地回路的电流噪声，应该尽量缩短接地回路路径，并通过增加地线来提高接地效果。

6.隔离高压部分：对于高压电路，应该采取隔离措施，避免对其他电路产生干扰和损坏。

7.注重信号完整性：对于高速和差分信号，应该特别注重信号完整性。

可以采用阻抗匹配和差分线布线等技术来提高信号传输的稳定性。

总结起来，PCB布线需要遵循一些基本原则，如简化布线、分区布线、差分线布线等，同时需要注意电源和信号的分离、射频干扰的减小等问题。

OCCUPATION1792011 8PCB设计过程中的操作技巧文/恽文卫在整个PCB设计中，布线是完成产品设计的重要步骤，在电路板布线的工作中，为了提高效率，一般采用自动布线和手工调整相结合的步骤。

一、电源、地线的处理在PCB设计中，电源、地线的布设不周容易引起干扰，使产品性能下降，有时甚至影响到产品的成功率。

所以对电源、地线的布线要认真对待，把电源、地线所产生的噪声干扰降到最低，以保证产品的质量。

第一，电源、地线之间加上去耦电容。

第二，尽量加大电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线。

通常信号线宽为0.2～0.3mm；电源线为1.2～2.5mm。

电源的连线需要给电路传送较大的电流，为了更好地传送电流，可以先沿着PCB板的边缘画一条主电源线，其余元件上的电源线就可以从这条主电源线上引出支路，如图1所示。

第三，将所有的地线连接起来，不需要手工连线，可以使用放置工具栏中的多边形填充工具进行铺地，在印制板上把没被用上的地方都与地相连接作为地线用。

二、保护预布线在进行布线的过程中，有时候可能采用手工方式对要求比较严格的线进行预布线，如电源线和地线，以满足一些特殊要求，并有利于改善随后的自动布线结果，如果不对这些预布线进行保护，那么在自动布线的时候，这些预布线会重新被调整，从而失去预布线的意义，可以将其设置为锁定状态，对其进行保护，方法是：双击该预布线，在弹出的导线（track）属性设置对话框中选取Locked复选框，锁定该段导线。

三、布线规则自动布线的布通率，依赖于良好的布局，布线规则的预先设定，如各类信号走线不能形成环路；引脚间走线越短越好；需要转折时，不要使用直角，可用45°或圆弧转折，这样不仅可以提高铜箔的固着强度，在高频电路中也可减少高频信号对外的发射和相互之间的耦合；尽量避免信号线近距离平行走线。

若无法避免平行分布，可在平行信号线的反面布置大面积的“地”来大幅度减小干扰。

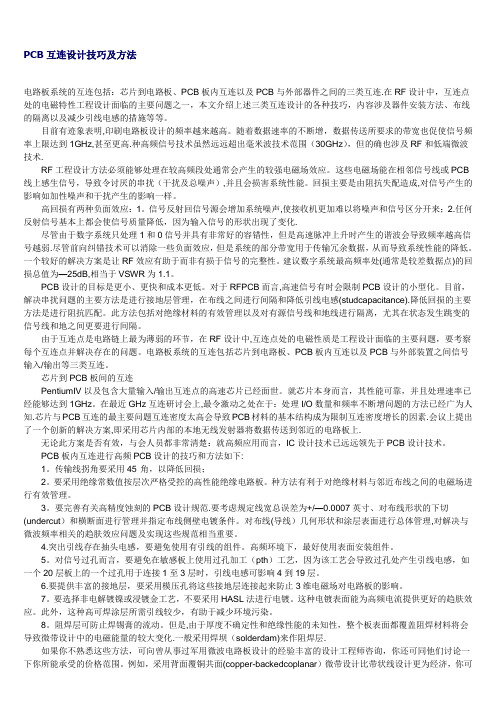

PCB互连设计技巧及方法电路板系统的互连包括：芯片到电路板、PCB板内互连以及PCB与外部器件之间的三类互连.在RF设计中，互连点处的电磁特性工程设计面临的主要问题之一，本文介绍上述三类互连设计的各种技巧，内容涉及器件安装方法、布线的隔离以及减少引线电感的措施等等。

目前有迹象表明,印刷电路板设计的频率越来越高。

随着数据速率的不断增，数据传送所要求的带宽也促使信号频率上限达到1GHz,甚至更高.种高频信号技术虽然远远超出毫米波技术范围（30GHz），但的确也涉及RF和低端微波技术.RF工程设计方法必须能够处理在较高频段处通常会产生的较强电磁场效应。

这些电磁场能在相邻信号线或PCB 线上感生信号，导致令讨厌的串扰（干扰及总噪声）,并且会损害系统性能。

回损主要是由阻抗失配造成,对信号产生的影响如加性噪声和干扰产生的影响一样。

高回损有两种负面效应：1。

信号反射回信号源会增加系统噪声,使接收机更加难以将噪声和信号区分开来；2.任何反射信号基本上都会使信号质量降低，因为输入信号的形状出现了变化.尽管由于数字系统只处理1和0信号并具有非常好的容错性，但是高速脉冲上升时产生的谐波会导致频率越高信号越弱.尽管前向纠错技术可以消除一些负面效应，但是系统的部分带宽用于传输冗余数据，从而导致系统性能的降低。

一个较好的解决方案是让RF效应有助于而非有损于信号的完整性。

建议数字系统最高频率处(通常是较差数据点)的回损总值为—25dB,相当于VSWR为1.1。

PCB设计的目标是更小、更快和成本更低。

对于RFPCB而言,高速信号有时会限制PCB设计的小型化。

目前，解决串扰问题的主要方法是进行接地层管理，在布线之间进行间隔和降低引线电感(studcapacitance).降低回损的主要方法是进行阻抗匹配。

此方法包括对绝缘材料的有效管理以及对有源信号线和地线进行隔离，尤其在状态发生跳变的信号线和地之间更要进行间隔。

由于互连点是电路链上最为薄弱的环节，在RF设计中,互连点处的电磁性质是工程设计面临的主要问题，要考察每个互连点并解决存在的问题。

pcb设计流程规范和技巧英文回答：PCB design is a critical step in the electronics manufacturing process. It involves creating the layout and connections for all the electronic components on a printed circuit board (PCB). To ensure a smooth and efficient PCB design process, there are certain guidelines and techniques that can be followed. In this response, I will discuss some of these guidelines and techniques.1. Planning and Requirements Gathering:Before starting the PCB design process, it is essential to gather all the requirements and specifications from the client or project manager. This includes understanding the functionality, size constraints, power requirements, and any special considerations for the PCB design. By having a clear understanding of the requirements, the design process can be tailored accordingly.2. Component Placement:Proper component placement is crucial for optimal PCB performance. Components should be placed strategically to minimize signal interference, reduce trace lengths, and ensure efficient heat dissipation. It is important to consider the signal flow and hierarchy of components when placing them on the PCB. Additionally, high-speed components should be placed closer to each other tominimize signal delays.3. Trace Routing:Trace routing involves creating the connections between components on the PCB. It is important to route traces in a way that minimizes signal interference and ensures signal integrity. High-speed signals should be routed as short and direct as possible to minimize signal degradation. Differential pairs should be routed close together to maintain signal balance. It is also important to avoid crossing power and ground traces to minimize noise coupling.4. Power and Ground Planes:Proper power and ground plane design is essential for reducing noise and maintaining signal integrity. Power and ground planes should be designed to provide low impedance paths for current flow and to minimize voltage drops. It is important to ensure that the power and ground planes are properly connected to all components and that there are no gaps or voids in the planes.5. Design for Manufacturability:When designing a PCB, it is important to consider the manufacturing process. Design for manufacturability involves ensuring that the PCB can be easily and cost-effectively manufactured. This includes considerations such as component availability, PCB size, and the use of standard manufacturing processes. By designing with manufacturability in mind, potential manufacturing issues can be minimized.中文回答：PCB设计是电子制造过程中的关键步骤。

PCB设计技巧百问解答PCB设计技巧百问解答随着现代电子技术的不断发展，越来越多的电子设备被应用在各个领域中。

而电子设备中最关键的部分之一便是电路板，也称PCB板。

PCB板的设计如果不合理，将会带来电路性能的降低、工作稳定性的下降和使用寿命的缩短。

本文将介绍一些PCB设计的技巧，并回答一些常见问题，帮助读者更好地了解和掌握PCB设计。

1. 为什么PCB板的规划特别重要？PCB板的规划直接决定了整个电路板的性能和稳定性。

规划包括电路布局，路线布局和信号分离等。

电路布局是指电路元件在PCB板上的位置安排，它决定了电路板的结构和性能，还会影响信号的传输和噪音的产生。

路线布局是指如何将各个元件之间的电路连接起来，不同的布局将对电路板的性能产生不同的影响。

信号分离是指将不同种类的信号分隔开，以防止不同信号之间的干扰。

2. PCB板的布局应该注意哪些问题？PCB板电路布局应该尽可能地统一，减少信号传输的距离，这有助于减少延迟和噪声。

同时应该尽可能减少信号之间的干扰，最好使用屏蔽罩来隔离一些高频电路的干扰。

3. PCB板的网络是否需要拓扑结构分析？拓扑结构分析可以帮助我们确定不同元件之间的连接方式，从而优化电路板的性能和稳定性。

在设计PCB板时需要对不同的元件进行拓扑结构分析才能保证电路的有效性。

4. 是否有规模和数量的限制？电路板的规模和数量是有限制的，因为一旦电路板过大或数量过多会对信号传输和电路布局产生影响，从而影响电路的性能和稳定性。

同时，大规模和大数量的电路板将带来昂贵的成本和复杂的制造过程。

5. PCB板需要注意的电路互连技巧有哪些？电路互连技巧包括走线技巧、钻孔布局技巧、走线距离和转弯技巧，钻孔分布密度和走线宽度和间距等。

这些都决定了电路的性能和稳定性。

6. 如何避免电路板上的干扰？电路板上的干扰主要有两种：电磁干扰和热电效应干扰。

电磁干扰可以通过电路板的隔离罩，电磁隔离等方法避免。

热电效应干扰则可以通过电路板的导热和导电技术来屏蔽。

PCB电路板设计是一个复杂的过程，所以掌握其流程是极其重要的，今天就跟大家分析分析，希望可以启发到大家。

步骤/方法第一：前期准备。

包括准备元件库和原理图。

“工欲善其事，必先利其器”。

在进行PCB设计之前，首先要准备好原理图SCH的元件库和PCB的元件库。

元件库可以用软件自带的库，但一般情况下很难找到合适的，最好是自己根据所选器件的标准尺寸资料自己做元件库。

原则上先做PCB的元件库，再做SCH的元件库。

PCB的元件库要求较高，它直接影响板子的安装;SCH的元件库要求相对比较松，只要注意定义好管脚属性和与PCB元件的对应关系就行。

PS：注意标准库中的隐藏管脚。

之后就是原理图的设计，做好后就准备开始做PCB设计了。

第二：PCB结构设计。

这一步根据已经确定的电路板尺寸和各项机械定位，在PCB设计环境下绘制PCB板面，并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等。

并充分考虑和确定布线区域和非布线区域(如螺丝孔周围多大范围属于非布线区域)。

第三：PCB布局。

布局说白了就是在板子上放器件。

这时如果前面讲到的准备工作都做好的话，就可以在原理图上生成网络表，之后在PCB图上导入网络表。

就看见器件哗啦啦的全堆上去了，各管脚之间还有飞线提示连接。

然后就可以对器件布局了。

布局基本原则①.按电气性能合理分区，一般分为：数字电路区(即怕干扰、又产生干扰)、模拟电路区(怕干扰)、功率驱动区(干扰源)(微信号：eda设计智汇馆);②.完成同一功能的电路，应尽量靠近放置，并调整各元器件以保证连线最为简洁;同时，调整各功能块间的相对位置使功能块间的连线最简洁;③.对于质量大的元器件应考虑安装位置和安装强度;发热元件应与温度敏感元件分开放置，必要时还应考虑热对流措施;④.I/O驱动器件尽量靠近印刷板的边、靠近引出接插件;⑤.时钟产生器(如：晶振或钟振)要尽量靠近用到该时钟的器件;⑥.在每个集成电路的电源输入脚和地之间，需加一个去耦电容(一般采用高频性能好的独石电容);电路板空间较密时，也可在几个集成电路周围加一个钽电容。

pcb线路板设计方案PCB (Printed Circuit Board)，即印刷电路板，是电子产品中常见的基础组件之一。

一个好的PCB线路板设计方案可以有效地提高电子设备的性能和可靠性。

本文将介绍PCB线路板设计的基本原则和步骤，并提供一种实用的设计方案。

一、设计原则1. 符合电路需求：在设计PCB线路板之前，首先要了解电路的功能和需求。

根据电路元件和信号传输要求，合理布局和连接电路。

同时，要保证电路的稳定性、可靠性和抗干扰能力。

2. 简洁性：为了提高制造效率和降低成本，PCB线路板设计应尽量简洁。

避免过度复杂的布局和连接方式，减少空间占用，有助于提高信号传输的速度和稳定性。

3. 电磁兼容性：在设计PCB线路板时，要考虑到电磁干扰和抗干扰能力。

合理布置信号线和电源线，使用屏蔽材料和地平面来降低电磁辐射和接收。

4. 可维护性：设计中应考虑到后期的维护和测试需求。

与其他模块连接的地方应容易接触和检查，并提供足够的标识，方便维护人员进行操作。

二、设计步骤1. 硬件需求分析：根据产品功能需求，确定硬件系统的主要模块和组成元件。

分析各模块之间的通信和数据传输方式。

2. PCB布局设计：根据硬件需求分析，综合考虑产品尺寸、信号传输距离、功耗等因素，进行整体布局设计。

将各个功能模块放置在合适的位置，并确定电路板的尺寸和形状。

3. 电路连线设计：根据硬件布局，进行电路连线的设计。

采用最短路径和最佳布线方法，将各个模块之间的信号连接起来，并分配电源线和地线。

4. 电源和地线设计：为了保证信号的稳定传输和电路的可靠工作，合理设计电源线和地线。

电源线的宽度应根据功耗和电流而定，地线要保持低阻抗和平面。

5. 元件布局设计：根据电路的复杂度和布局需求，设计元件的位置和间距。

重要元件应靠近主芯片，布置合理，避免产生短路或干扰。

6. 信号完整性分析：利用电磁仿真软件对设计进行电磁兼容性和信号完整性分析。

优化信号线的走向和长度，减少电磁辐射和串扰。

Pcb设计技巧淮北工业学校在设计中，布局是一个重要的环节。

布局结果的好坏将直接影响布线的效果，因此可以这样认为，合理的布局是PCB设计成功的第一步。

布局的方式分两种，一种是交互式布局，另一种是自动布局，一般是在自动布局的基础上用交互式布局进行调整，在布局时还可根据走线的情况对门电路进行再分配，将两个门电路进行交换，使其成为便于布线的最佳布局。

在布局完成后，还可对设计文件及有关信息进行返回标注于原理图，使得pcb板中的有关信息与原理图相一致，以便在今后的建档、更改设计能同步起来, 同时对模拟的有关信息进行更新，使得能对电路的电气性能及功能进行板级验证。

考虑整体美观一个产品的成功与否，一是要注重内在质量，二是兼顾整体的美观，两者都较完美才能认为该产品是成功的。

在一个PCB板上，元件的布局要求要均衡，疏密有序，不能头重脚轻或一头沉。

布局的检查印制板尺寸是否与加工图纸尺寸相符？能否符合PCB制造工艺要求？有无定位标记？元件在二维、三维空间上有无冲突？元件布局是否疏密有序，排列整齐？是否全部布完？需经常更换的元件能否方便的更换？插件板插入设备是否方便？热敏元件与发热元件之间是否有适当的距离？调整可调元件是否方便？在需要散热的地方，装了散热器没有？空气流是否通畅？信号流程是否顺畅且互连最短？插头、插座等与机械设计是否矛盾？PCB布线经验(一）这是个牵涉面大的问题。

抛开其它因素，仅就PCB设计环节来说，我有以下几点体会，供大家参考：1.要有合理的走向：如输入/输出，交流/直流，强/弱信号，高频/低频，高压/低压等...，它们的走向应该是呈线形的(或分离)，不得相互交融。

其目的是防止相互干扰。

最好的走向是按直线，但一般不易实现，最不利的走向是环形。

对于是直流，小信号，低电压PCB设计的要求可以低些。

所以“合理”是相对的。

上下层之间走线的方向基本垂直。

整个板子的不想要均匀，能不挤的不要挤在一齐。

2.选择好接地点：小小的接地点不知有多少工程技术人员对它做过多少论述，足见其重要性。
