PCB 设计技巧

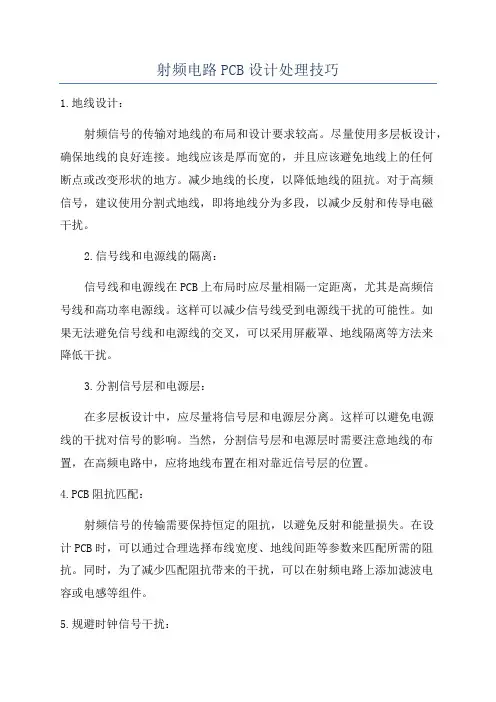

射频电路PCB设计处理技巧1.地线设计：射频信号的传输对地线的布局和设计要求较高。

尽量使用多层板设计，确保地线的良好连接。

地线应该是厚而宽的，并且应该避免地线上的任何断点或改变形状的地方。

减少地线的长度，以降低地线的阻抗。

对于高频信号，建议使用分割式地线，即将地线分为多段，以减少反射和传导电磁干扰。

2.信号线和电源线的隔离：信号线和电源线在PCB上布局时应尽量相隔一定距离，尤其是高频信号线和高功率电源线。

这样可以减少信号线受到电源线干扰的可能性。

如果无法避免信号线和电源线的交叉，可以采用屏蔽罩、地线隔离等方法来降低干扰。

3.分割信号层和电源层：在多层板设计中，应尽量将信号层和电源层分离。

这样可以避免电源线的干扰对信号的影响。

当然，分割信号层和电源层时需要注意地线的布置，在高频电路中，应将地线布置在相对靠近信号层的位置。

4.PCB阻抗匹配：射频信号的传输需要保持恒定的阻抗，以避免反射和能量损失。

在设计PCB时，可以通过合理选择布线宽度、地线间距等参数来匹配所需的阻抗。

同时，为了减少匹配阻抗带来的干扰，可以在射频电路上添加滤波电容或电感等组件。

5.规避时钟信号干扰：时钟信号在高频射频电路中很容易产生干扰。

为了规避时钟信号干扰，可以在设计PCB时将时钟线与其他信号线相隔离，尽量减少与时钟信号平行的信号线的长度。

同时，可以在时钟信号线旁边添加地线来降低干扰。

6.良好的电源和接地规划：良好的电源和接地规划对射频电路的性能和稳定性至关重要。

尽量减少电源和地线的共享，避免共地引起的干扰。

可以使用独立的电源线来供应射频电路。

此外，电源和地线的连接处应采用短而宽的线路，以降低阻抗。

7.屏蔽处理：在高频射频电路设计中，经常会遇到需要屏蔽的情况。

这时可以使用屏蔽罩或屏蔽板来将信号线隔离开来，避免干扰。

屏蔽罩可以是金属板，也可以是金属层布膜，关键是要保证良好的接地。

8.热管理：在射频电路中，发热问题可能会导致性能下降。

PCB拼板设计与技巧PCB（Printed Circuit Board，印刷电路板）拼板设计是电子产品制造中非常重要的一环，它涉及到电路板的拼接、摆放以及布局等方面。

良好的拼板设计可以提高电子产品的性能、可靠性和生产效率。

以下是一些与PCB拼板设计相关的技巧和经验。

首先，合理的拼板布局是PCB设计的关键。

拼板布局需要考虑到电路板的空间利用率、信号完整性和散热等因素。

在进行拼板布局时，可以采用以下几个原则：1.分区布局：将电路板按功能分为多个区域，每个区域内放置相关的电子元件。

这种分区布局可以提高电路板的可维护性和可靠性。

2.高频与低频分离：高频电路和低频电路在设计和布局上有很大的差异。

为了避免高频电路对低频电路产生干扰，可以将它们放在不同的区域，并用地平面隔离开。

3.散热布局：高功率元件会产生较多的热量，需要进行合理的散热布局。

可以将高功率元件放置在边缘位置，以利于散热。

4.信号完整性：在进行拼板布局时，需要注意信号传输线与回路的布局。

尽量避免交叉布线和平面分割，以减少信号串扰和噪声干扰。

除了拼板布局，还有一些与拼板设计相关的技巧：1.集成电路排列：在进行拼板设计时，可以将同类型的集成电路（IC）排列在一起，以减少布线长度和电路复杂度，提高电路性能和可靠性。

2.异常器件放置：将体积较大或特殊形状的器件放置在合适的位置，以避免对其他器件造成阻挡或干扰。

3.较少跨板线:尽量减少PCB板与板之间的连线。

跨板线会增加电路布线的复杂性和信号传输的不稳定性。

4.优化电阻网络：根据电路的特性和需求，对电阻网络进行优化设计。

例如，将输入和输出电阻调整到合适的范围，以提高整个电路的工作效率。

5.互联方式选择：根据电路的需求，选择合适的互联方式，如线缆连接、插座连接、焊接连接等。

不同的互联方式有不同的可靠性和灵活性。

在进行PCB拼板设计时，还需要注意以下几点：1.了解制造过程：深入了解PCB制造过程，包括钻孔、制作、贴片等工艺，以便在设计过程中考虑到这些限制和要求。

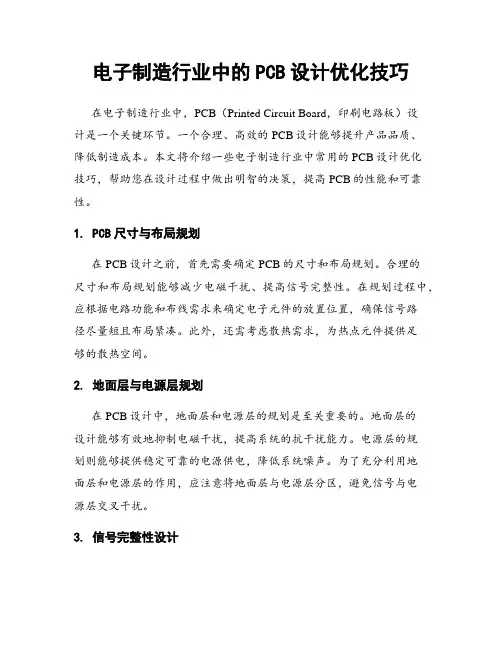

电子制造行业中的PCB设计优化技巧在电子制造行业中，PCB（Printed Circuit Board，印刷电路板）设计是一个关键环节。

一个合理、高效的PCB设计能够提升产品品质、降低制造成本。

本文将介绍一些电子制造行业中常用的PCB设计优化技巧，帮助您在设计过程中做出明智的决策，提高PCB的性能和可靠性。

1. PCB尺寸与布局规划在PCB设计之前，首先需要确定PCB的尺寸和布局规划。

合理的尺寸和布局规划能够减少电磁干扰、提高信号完整性。

在规划过程中，应根据电路功能和布线需求来确定电子元件的放置位置，确保信号路径尽量短且布局紧凑。

此外，还需考虑散热需求，为热点元件提供足够的散热空间。

2. 地面层与电源层规划在PCB设计中，地面层和电源层的规划是至关重要的。

地面层的设计能够有效地抑制电磁干扰，提高系统的抗干扰能力。

电源层的规划则能够提供稳定可靠的电源供电，降低系统噪声。

为了充分利用地面层和电源层的作用，应注意将地面层与电源层分区，避免信号与电源层交叉干扰。

3. 信号完整性设计在高速电路设计中，信号完整性是一个重要的考虑因素。

为了确保信号的质量，需要注意以下几点：- 选择合适的阻抗匹配：根据信号的传输速率和信号线的长度，选择合适的阻抗匹配方式，避免信号的失真和反射。

- 控制信号线的长度：信号线长度的不对称性会导致信号的传输延迟和抖动，因此在布线过程中要尽量保持信号线的长度相等。

- 使用均匀分布的电容：分布式电容可以提供更平滑的电源补偿，减小电源噪声对信号的干扰。

4. 散热设计在高功率电子器件上，散热是一个重要的考虑因素。

合理的散热设计可以延长电子元件的寿命，提高系统的可靠性。

以下是一些散热设计的技巧：- 在PCB设计中合理放置散热元件，如散热器和散热片，以保证良好的散热效果。

- 增加散热通道以促进空气流动，从而提高散热效率。

- 选择高导热性的材料，如金属基板，以提高PCB的散热性能。

5. 确保设计的可维护性在电子制造行业中，维护成本也是一个重要的考虑因素。

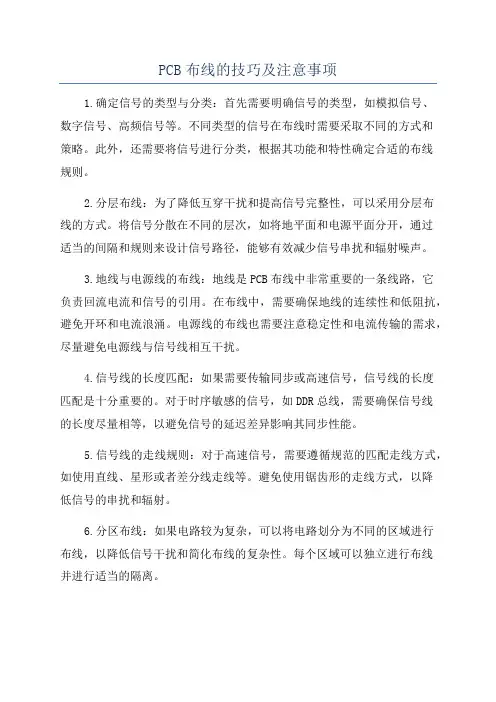

PCB布线的技巧及注意事项1.确定信号的类型与分类：首先需要明确信号的类型，如模拟信号、数字信号、高频信号等。

不同类型的信号在布线时需要采取不同的方式和策略。

此外，还需要将信号进行分类，根据其功能和特性确定合适的布线规则。

2.分层布线：为了降低互穿干扰和提高信号完整性，可以采用分层布线的方式。

将信号分散在不同的层次，如将地平面和电源平面分开，通过适当的间隔和规则来设计信号路径，能够有效减少信号串扰和辐射噪声。

3.地线与电源线的布线：地线是PCB布线中非常重要的一条线路，它负责回流电流和信号的引用。

在布线中，需要确保地线的连续性和低阻抗，避免开环和电流浪涌。

电源线的布线也需要注意稳定性和电流传输的需求，尽量避免电源线与信号线相互干扰。

4.信号线的长度匹配：如果需要传输同步或高速信号，信号线的长度匹配是十分重要的。

对于时序敏感的信号，如DDR总线，需要确保信号线的长度尽量相等，以避免信号的延迟差异影响其同步性能。

5.信号线的走线规则：对于高速信号，需要遵循规范的匹配走线方式，如使用直线、星形或者差分线走线等。

避免使用锯齿形的走线方式，以降低信号的串扰和辐射。

6.分区布线：如果电路较为复杂，可以将电路划分为不同的区域进行布线，以降低信号干扰和简化布线的复杂性。

每个区域可以独立进行布线并进行适当的隔离。

7.路径优化：在布线过程中，需要考虑信号的传输路径和相互之间的交叉。

尽量采用最短路径和避免交叉的方式来优化布线，以减少信号的延迟和干扰。

8.保护地线和信号线的距离：在布线中，需要保持地线和信号线的一定距离，避免信号线受到地线干扰。

一般情况下，地线和信号线的距离应大于5倍的线宽。

9.避免锯齿形走线：尽量避免使用锯齿形走线，如信号线多次转弯或穿越。

这样的走线方式容易导致信号串扰和辐射噪声。

10.引脚分配与走线规划：在进行PCB布线之前，需要进行引脚分配和走线规划。

将输入/输出端口、复位线、时钟线等关键信号的引脚安排在合适的位置，以提高布线的可行性和稳定性。

PCB板布线技巧1.合理规划布局：在开始布线之前，应该先对PCB板进行合理规划布局。

要根据电路的功能和信号传输的需求，将元器件和功能块合理地部署在PCB板上。

在布置元器件时，应该注意使信号路径尽可能的短，并保持良好的信号完整性。

2.地线和电源线设计：地线和电源线是电路中非常重要的信号线。

在布线时，要保证地线和电源线的宽度足够大以承受电流负载，并且要尽量减小地线和电源线的阻抗。

此外，还需要注意地线和电源线之间的间距，以避免相互干扰。

3.运用差分信号线：对于高速传输信号线，可以采用差分信号线布线。

差分信号线可以提高信号的抗干扰能力，减小信号线对周围环境的敏感度。

在布线时，应保持差分信号线的长度相等，并保持一定的间距，以避免互相干扰。

4.控制信号和高频信号的布线：对于控制信号和高频信号，布线时需要格外注意。

控制信号线应尽量和地线分开，以减小相互干扰的可能性。

对于高频信号线，应尽量避免走直线，而是采用更曲折的布线方式，以减小信号的辐射和串扰。

5.设计适当的信号地方向：在布线时，需要合理地选择信号的走向。

对于高频信号和运放信号，应尽量避免穿越整个板子。

信号线的走向应避免和其他高频信号和电源线相交，以减小相互干扰的可能性。

6.控制阻抗匹配：在布线中，要注意保持信号线的阻抗匹配。

如果信号线的阻抗不匹配，会导致信号的反射和损耗，从而影响信号的传输和质量。

通过控制信号线的宽度和间距，可以实现阻抗的匹配。

7.确保信号完整性：在布线时，需要注意信号的完整性。

可以通过增加电容和电感等元器件来实现信号的滤波和隔离，以减小干扰和噪声对信号的影响。

此外，还可以采用差分对地布线来降低信号的串扰。

8.注意电流回路：在布线时，需要特别关注电流回路的设计。

电流回路的布线需要注意回路的完整性，避免出现回路断开或者电流集中在其中一小段线路上的情况，从而引起电压降低和电流过载的问题。

以上就是PCB板布线的一些技巧。

在实际设计过程中，还需要根据具体的电路设计要求和特性进行合理的布线设计，从而实现电路性能和可靠性的最优化。

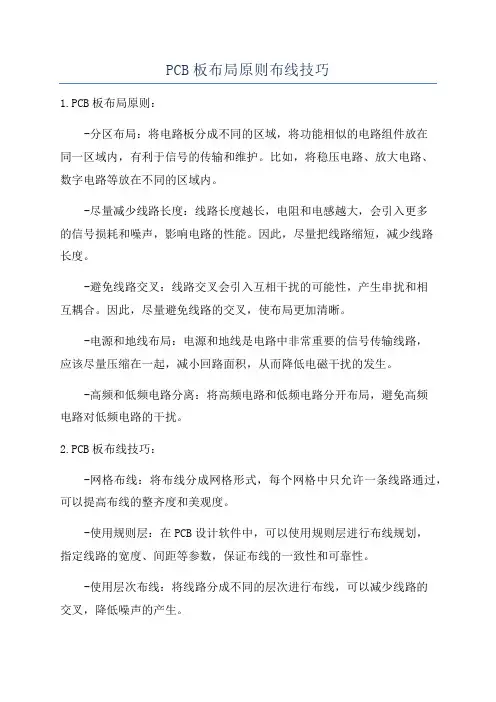

PCB板布局原则布线技巧1.PCB板布局原则：-分区布局：将电路板分成不同的区域，将功能相似的电路组件放在同一区域内，有利于信号的传输和维护。

比如，将稳压电路、放大电路、数字电路等放在不同的区域内。

-尽量减少线路长度：线路长度越长，电阻和电感越大，会引入更多的信号损耗和噪声，影响电路的性能。

因此，尽量把线路缩短，减少线路长度。

-避免线路交叉：线路交叉会引入互相干扰的可能性，产生串扰和相互耦合。

因此，尽量避免线路的交叉，使布局更加清晰。

-电源和地线布局：电源和地线是电路中非常重要的信号传输线路，应该尽量压缩在一起，减小回路面积，从而降低电磁干扰的发生。

-高频和低频电路分离：将高频电路和低频电路分开布局，避免高频电路对低频电路的干扰。

2.PCB板布线技巧：-网格布线：将布线分成网格形式，每个网格中只允许一条线路通过，可以提高布线的整齐度和美观度。

-使用规则层：在PCB设计软件中，可以使用规则层进行布线规划，指定线路的宽度、间距等参数，保证布线的一致性和可靠性。

-使用层次布线：将线路分成不同的层次进行布线，可以减少线路的交叉，降低噪声的产生。

-注意差分信号的布线：对于差分信号线路，保持两条线路的长度和布线路径尽量相同，可以减小差分信号之间的差别，提高信号完整性。

-避免直角和锐角：直角和锐角容易引起信号反射和串扰，应尽量避免使用直角和锐角的线路走向，采用圆滑的线路路径。

总结：PCB板布局和布线是PCB设计中不可忽视的环节，合理的布局和布线可以提高电路的性能和可靠性。

通过遵循一些原则，如分区布局、减少线路长度、避免线路交叉等，并结合一些布线技巧，如网格布线、使用规则层、使用层次布线等，可以实现高质量的布局和布线。

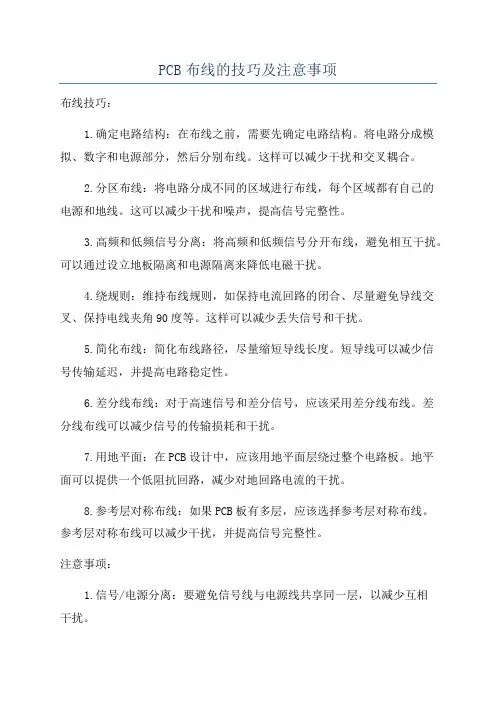

PCB布线的技巧及注意事项布线技巧：1.确定电路结构：在布线之前，需要先确定电路结构。

将电路分成模拟、数字和电源部分，然后分别布线。

这样可以减少干扰和交叉耦合。

2.分区布线：将电路分成不同的区域进行布线，每个区域都有自己的电源和地线。

这可以减少干扰和噪声，提高信号完整性。

3.高频和低频信号分离：将高频和低频信号分开布线，避免相互干扰。

可以通过设立地板隔离和电源隔离来降低电磁干扰。

4.绕规则：维持布线规则，如保持电流回路的闭合、尽量避免导线交叉、保持电线夹角90度等。

这样可以减少丢失信号和干扰。

5.简化布线：简化布线路径，尽量缩短导线长度。

短导线可以减少信号传输延迟，并提高电路稳定性。

6.差分线布线：对于高速信号和差分信号，应该采用差分线布线。

差分线布线可以减少信号的传输损耗和干扰。

7.用地平面：在PCB设计中，应该用地平面层绕过整个电路板。

地平面可以提供一个低阻抗回路，减少对地回路电流的干扰。

8.参考层对称布线：如果PCB板有多层，应该选择参考层对称布线。

参考层对称布线可以减少干扰，并提高信号完整性。

注意事项：1.信号/电源分离：要避免信号线与电源线共享同一层，以减少互相干扰。

2.减小射频干扰：布线时要特别注意射频信号传输的地方，采取屏蔽措施，如避免长线路、使用高频宽接地等。

3.避免过长接口线：如果接口线过长，则信号传输时间会增加，可能导致原始信号失真。

4.避免过短导线：过短的导线也可能引发一些问题，如噪声、串扰等。

通常导线长度至少应该为信号上升时间的三分之一5.接地技巧：为了减少地回路的电流噪声，应该尽量缩短接地回路路径，并通过增加地线来提高接地效果。

6.隔离高压部分：对于高压电路，应该采取隔离措施，避免对其他电路产生干扰和损坏。

7.注重信号完整性：对于高速和差分信号，应该特别注重信号完整性。

可以采用阻抗匹配和差分线布线等技术来提高信号传输的稳定性。

总结起来，PCB布线需要遵循一些基本原则，如简化布线、分区布线、差分线布线等，同时需要注意电源和信号的分离、射频干扰的减小等问题。

PCB板基础知识布局原则布线技巧设计规则PCB（Printed Circuit Board）板是现代电子产品中不可或缺的重要部件。

它起着连接和支持电子元器件的作用，承载着电子元器件的布局和连接。

1.PCB板的结构：PCB板通常由基板、导线和孔洞组成。

基板可以选择不同的材料，如传统的FR-4玻璃纤维复合材料，或者高级材料如陶瓷或柔性材料。

导线则可以是铜箔，通过化学腐蚀或机械加工的方式形成。

孔洞用于连接不同层次的电路元件。

2.PCB板的层次：PCB板可以有单面、双面或多层结构。

单面板只有一层的导线；双面板有两层，分别连接在板的两侧；而多层板则有三层以上的导线层，中间用绝缘层隔开。

布局原则：1.电路图转换：将电路图转换成PCB板设计时，首先需要考虑布局。

将具有相同功能或者相关的电子元件放在一起，以提高信号和功耗的性能。

2.器件放置：放置器件应遵循自顶向下的原则，常用的元件应放置在最上层，而不怎么使用或者高频的元件应放置在下层。

此外，还应确保元件之间有适当的间距，并且避免布局中的干扰。

3.热管理：在布局时，还应考虑热管理。

将高功耗的元器件放置在通风良好的位置以便散热，并确保不会影响其他元器件的工作温度。

布线技巧：1.信号和功耗的分隔：将信号和功耗线分隔开，以减少干扰。

信号线应尽量短，并且与功耗线交叉时需要保持垂直或平行。

2.地线的规划：地线是PCB设计中最重要的部分之一、地线应尽可能宽和短，并与信号线平行或垂直摆放，以减少信号噪声。

3.电容和电阻的布局：在布线时，电容和电阻应紧密连接在其需要的电路位置，以减少可能的干扰。

设计规则：1.宽度和间距：根据设计要求，需要给出导线的最小宽度和间距。

这取决于所使用的材料和所需的电流容量。

2.层间距：PCB板的层间距取决于所需的阻抗和电气性能。

较大的层间距可提高板的强度和电缆外形。

3.最小外形尺寸：为了适应生产过程和安装要求，PCB板应满足一定的最小外形尺寸。

4.孔洞和焊盘：孔洞应满足适当的尺寸以容纳所需的引脚大小。

PCB布线与布局优化技巧在电子设备的设计中，PCB（Printed Circuit Board，印刷电路板）的布线与布局对于整个电路性能和稳定性起着至关重要的作用。

优秀的PCB布线与布局可以提高电路的抗干扰能力、信号完整性和性能稳定性。

下面就介绍一些PCB布线与布局优化技巧，帮助设计师提高产品质量和性能。

1. 分割电源平面：在PCB设计中，将电源平面分割成多个部分可以减少信号干扰及电磁辐射。

分割电源平面时，需要注意将模拟和数字电源分开，避免互相干扰。

通过合理设置分割线路，可以降低信号交叉干扰，提高信噪比。

2. 最短路径布线：尽量保持布线路径短，减少信号传输的延迟和损耗。

在选取布线路径时，应避免走线交叉、绕线等现象，以确保信号传输的稳定性和可靠性。

布线时还需考虑信号走线的方向，避免信号环路和共模噪声的产生。

3. 差分信号布线：对于高速信号线，尤其是差分信号线，需要特别注意其布线。

差分信号线的长度要尽量保持一致，以减少信号失真和串扰。

此外，差分信号线应在布线过程中尽量保持相邻，以减小信号传输的时间差。

4. 阻抗匹配：在PCB设计中，特别是在高频电路中，阻抗匹配是非常重要的。

正确设计差分对地、微带线、板厚等参数，以保证信号传输的稳定性和准确性。

利用阻抗匹配技术可以尽量减小信号的反射和衰减，提高信号完整性。

5. 地线布线：地线布线是PCB设计中的关键环节。

要尽量减小地线回路面积，避免干扰信号传输。

将地线设置为宽带，减小地线阻抗，提高地线的导电性。

另外，地线布线还要尽量与信号走线相互垂直，避免共模干扰。

6. 噪声隔离：在PCB布局设计中，要将噪声源与敏感信号源隔离开来，以减少噪声对信号的影响。

在设计布局时，可以使用屏蔽罩、滤波器等措施来隔离噪声源，确保信号传输的稳定性和准确性。

7. 确保热量散发：在PCB布局设计中，要考虑电路元件的散热问题。

合理安排元件的位置，保证元件之间的通风通道畅通，以便排出热量。

在布局时应注意避免高功率元件集中布局，以减小热量聚集的风险。

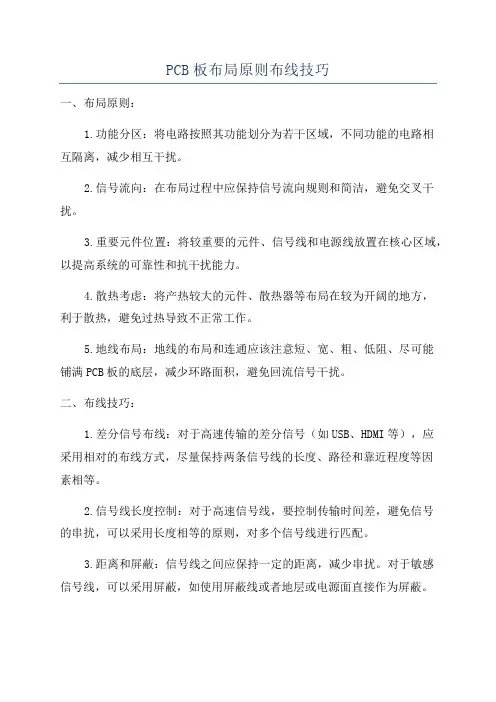

PCB板布局原则布线技巧一、布局原则：1.功能分区：将电路按照其功能划分为若干区域，不同功能的电路相互隔离，减少相互干扰。

2.信号流向：在布局过程中应保持信号流向规则和简洁，避免交叉干扰。

3.重要元件位置：将较重要的元件、信号线和电源线放置在核心区域，以提高系统的可靠性和抗干扰能力。

4.散热考虑：将产热较大的元件、散热器等布局在较为开阔的地方，利于散热，避免过热导致不正常工作。

5.地线布局：地线的布局和连通应该注意短、宽、粗、低阻、尽可能铺满PCB板的底层，减少环路面积，避免回流信号干扰。

二、布线技巧：1.差分信号布线：对于高速传输的差分信号（如USB、HDMI等），应采用相对的布线方式，尽量保持两条信号线的长度、路径和靠近程度等因素相等。

2.信号线长度控制：对于高速信号线，要控制传输时间差，避免信号的串扰，可以采用长度相等的原则，对多个信号线进行匹配。

3.距离和屏蔽：信号线之间应保持一定的距离，减少串扰。

对于敏感信号线，可以采用屏蔽，如使用屏蔽线或者地层或电源面直接作为屏蔽。

4.平面分布布线：将电路面分布在PCB板的一面，减少控制层（可减少电磁干扰），易于维护。

对于比较大的PCB板，可以将电路分布在多层结构中，减小板子尺寸。

5.电源线和地线：电源线和地线尽量粗而宽，以降低线路阻抗和电压降。

同时，尽量减少电源线和地线与其它信号线的交叉和共面长度，减小可能的电磁干扰。

6.设备端口布局：对于外部设备接口，宜以一边和一角为原则，将各种本机接口尽量分布在同一区域，以保持可维护性和布局的简洁性。

7.组件布局：对于IC和器件的布局，可以按照电路的工作顺序、重要程度和电路结构等因素综合考虑，优先放置重要元件，如主控芯片、存储器等。

三、布局规则：1.尽量缩短信号线的长度，减少信号传输的延迟和串扰。

2.尽量减小信号线的面积，减少对周围信号的干扰。

3.尽量采用四方对称布线，减少线路不平衡引起的干扰。

4.尽量降低线路阻抗，提高信号的传输质量。

PCB板基础知识布局原则布线技巧设计规则PCB（Printed Circuit Board）板是电子产品中常用的一种电路元件，它由导线和电子元器件组成。

在进行PCB板的设计时，需要遵循一些基础知识、布局原则、布线技巧和设计规则，以确保电路板的稳定性和可靠性。

一、PCB板基础知识1.PCB板的分类：单面板、双面板、多层板。

2.PCB板的材料：常用的材料有FR-4玻璃纤维布基板和铝基板。

3.PCB板的层次结构：底层、封装层（元器件的焊接）、布线层（导线的布局）。

4.PCB板的元器件封装：常用的有DIP封装、SMD封装和BGA封装。

二、布局原则1.分区布局原则：将整个电路板划分为功能区、电源区和信号区，使各个区域之间的干扰最小。

2.元件布局原则：将功能相似的元器件尽量靠近，减少导线长度，降低电磁干扰。

3.重要性能电路布局原则：将音频、射频等重要性能电路放置在相对比较靠近电源接口的位置，以避免电源和地的干扰。

4.高功率元件布局原则：高功率元件（如继电器、驱动板等）应远离低功率元件，以避免高功率元件的热与电磁干扰对低功率元件产生不利影响。

三、布线技巧1.信号线布线技巧：要尽量避免信号线的交叉，使信号线按照逻辑关系进行布线，减少互相干扰的可能。

2.电源线布线技巧：按照电流大小和电压的需求进行布线，尽量减小电源线的长度和电阻。

3.地线布线技巧：要保证地线的连续性和稳定性，避免形成环路和过长的回流路径。

4.时钟信号布线技巧：时钟信号的布线应尽量短且相等，以避免时钟偏差和信号失真。

5.差分信号布线技巧：差分信号的正负线要尽量靠近，长度要保持一致，以降低互相干扰的可能性。

四、设计规则1.间距规则：不同电压等级之间、信号与电源之间、信号与地之间要有足够的间距以保证安全性和稳定性。

2.导线规则：要根据电流大小和导线的宽度选择合适的线宽，以确保导线的稳定性和通气性。

3.焊盘规则：要根据元器件的引脚数目确定焊盘的大小，以保证焊接的可靠性和稳定性。

PCB布线规则与技巧PCB（Printed Circuit Board，印刷电路板）布线是电子产品设计中非常重要的一项工作，它决定了电路的性能和可靠性。

正确的布线可以确保信号传输的稳定性，降低噪音干扰，提高产品的工作效率和可靠性。

下面将介绍一些常用的PCB布线规则与技巧。

1.保持信号完整性：信号完整性是指信号在传输过程中不受噪音、串扰等干扰影响，保持原有的稳定性。

为了保持信号完整性，应尽量减少信号线的长度和走线面积，减少信号线与功率线、地线等的交叉和平行布线。

同时，在高速信号线上使用传输线理论进行布线，如匹配阻抗、差分信号布线等。

2.分离高频和低频信号：为了避免高频信号的干扰，应将高频信号线与低频信号线分开布线，并保持一定的距离。

例如，在布线时可以采用地隔离层将不同频率的信号线分离或者采用地隔离孔将不同频率的信号线连接到不同的地层。

这样可以减少高频信号的串扰和干扰。

3.合理布局：布线时应合理规划电路板的布局，将功率线和地线尽量靠近，以减少电磁干扰。

同时，尽量避免信号线与功率线、地线等平行布线，减少互穿引起的干扰。

在设计多层板时，还要考虑到信号引线的短暂电容和电感，尽量减小信号线长度，以减少信号传输时的延迟。

4.适当使用扩展板和跳线：在复杂的PCB布线中，有时无法直接连接到目标位置，这时可以使用扩展板或跳线来实现连接。

扩展板是一个小型的PCB板，可以将需要连接的器件布线到扩展板上，再通过导线连接到目标位置。

跳线可以直接用导线连接需要的位置，起到连接的作用。

但是，在使用扩展板和跳线时要注意保持信号完整性，尽量缩短导线长度，避免干扰。

5.优化地线布局：地线是电路中非常重要的部分，它不仅提供回路给电流，还能减少电磁干扰和噪音。

在布线时应保证地线的连续性和稳定性，地线应尽量靠近功率线，对于高频信号，还应采用充足的地平面来隔离。

同时，地线的走线应尽量短且直，减少环状或绕圈的走线。

6.合理规划电源线：电源线的布线要尽量靠近负载，减小电流环形和接地环形。

PCB布局设计技巧及注意事项1.充分了解电路需求：在进行PCB布局设计之前，必须充分了解电路的功能需求、工作频率、电流和电压要求等。

2.分割电路区域：将电路划分成功能区域，以便更好地进行布局设计和进行信号分离。

比较大功率的模拟和数字电路应该互相分离，以避免相互干扰。

3.保持短信号路径：尽量保持信号路径的短，以减小信号传输延迟和电磁干扰。

特别是在高频电路中，短信号路径对保持信号完整性非常重要。

4.地线和电源线的布局：电源和地线是电路中非常重要的部分，它们的布局应该合理。

可以通过使用地平面、分层布线和电源滤波器等方法来提高电源和地线的性能。

5.优化电路排列：将经常交互的电路或元件放置在附近，以减小信号传输路径。

高频电路应尽量避免靠近噪声源，如开关电源和变压器等。

6.尽量避免环路：在PCB布局设计中，尽量避免形成环路，因为环路会引起干扰和电流循环，从而影响电路性能和可靠性。

7.地区分隔和隔离：将不同的电路区域进行分离和隔离，特别是模拟和数字电路之间，可以通过地隔离带、插入电源和电容隔离等方法，减小相互干扰。

8. 适当使用综合接地层：适当使用综合接地层（Ground Plane）可以大大减小电磁干扰和电容耦合。

综合接地层可以用来连接地线，同时还提供了屏蔽主板的作用。

9.选择合适的布线宽度：布线宽度对电流容量有很大影响，它不仅会影响信号传输的质量，还会影响电路的热分布。

因此，根据电流和信号频率等要求选择合适的布线宽度。

10.避免串扰和干扰：在高密度布局的电路中，串扰和干扰是常见问题，需要采取措施来减小它们的影响。

例如，使用屏蔽罩、距离间隔和交错布线等方法。

11.考虑热量分布：在布局设计时，需要考虑热量的分布和散热问题。

比如，高功率器件或集成电路应该离散热器件或散热器较近，以便快速散热。

12.进行仿真验证：在完成PCB布局设计之前，可以使用PCB设计软件进行仿真验证，以确保电路性能和信号完整性。

对于高频电路的布局设计，可以进行高频仿真和信号完整性分析等。

pcb布局布线技巧及原则随着现代电子产品的迅速发展，PCB布局布线技术也变得越来越重要。

合理的PCB布局和布线，可以使电路板满足各种电气和电磁兼容性要求，提高电路可靠性和生产效率。

本文将介绍PCB布局布线的一些技巧及原则，以帮助电子工程师更好地设计出优秀的电路板。

1. 布局原则（1）分区原则在PCB布局设计中，分区原则是非常重要的一项内容。

设计师首先需要根据电路的功能特征，将电路板分成若干区域。

每个区域中的电路具有相同的特征和要求，例如电源、信号处理、调试等等，设计师应注意避免不同类型的电路混合在同一区域内。

（2）分层原则为了减小电路板的尺寸和降低电路板的干扰，电子工程师会采用分层原则。

具体来说，电路板会分成不同的层，例如信号层、地层和电源层等。

这样就可以大幅减少信号线的长度，从而减小了电路板的电磁干扰，提高了整个电路板的性能。

（3）最短线路原则在PCB布局设计中，需要尽可能的缩短电路板的信号线路，以减小电路板的电磁干扰，提高信号传输的可靠性。

设计师在布线时最好保证信号线的长度尽可能短。

（4）空间利用原则在设计电路板布局时，设计师还应考虑空间利用原则，充分利用电路板的空间，使得每一块电路板发挥最大的效益。

例如，在空间有限的情况下，可以采用堆叠电容和器件的方式，以节省空间。

2. 布线技巧（1）防止信号干扰为防止信号线之间的干扰，可以将两条信号线之间插入空白区域或地线，或者增加信号线之间的距离。

此外，设计师还可以采用屏蔽技术，在某些敏感信号线附近铺设金属屏蔽来防止干扰。

（2）少转弯原则在布线时，少转弯原则也是非常重要的。

因为信号线在转弯的时候会产生电容和电感，这样就会对信号的传输产生影响。

因此，在信号传输方向的每个转弯点，都尽量减少转弯角度或使用圆角。

（3）避免信号共享线信号共享线指的是多个信号共用一条线路。

这样会导致信号之间的干扰，并且也不利于信号的传输。

设计师应尽量避免使用信号共享线。

（4）对地设计技巧地线的设计也非常重要。

PCB布局设计技巧及注意事项PCB（Printed Circuit Board）是电子设备中最常见的组装方式之一，它承载着电子元器件，连接着电路。

一个优秀的PCB布局设计可以提高电路性能，减少电磁干扰，并且更加美观。

以下是关于PCB布局设计技巧及注意事项的详细介绍。

技巧一：分区规划一个好的PCB布局设计首先需要一个合理的分区规划。

不同功能的电路部分应该组织在互相独立的区域内，以避免干扰。

例如，高速数字信号和模拟信号应该分开布局；功率电源和低电平电路应该分开布局。

这种分区能够有效地减少信号之间的串扰和干扰。

技巧二：信号与地分离为了避免干扰以及噪声问题，信号线和其对应的地线应该尽量分离布局，并保持平行。

这有助于减少回流和串扰。

同时，为了保持地面的均匀性和连续性，应该确保每个地线都有足够的宽度。

技巧三：电源线与信号线分离电源线和信号线应该分离布局，以避免电源噪声对信号线的影响。

尽量使用地平面或电源平面来屏蔽电源干扰。

对于高速数字电路，应该尽量将电源线和地线布局在同一层上，以减少回流问题。

技巧四：正确放置电容在PCB布局设计中，电容的位置非常重要。

电容应放置在靠近其所服务的器件附近，以最大限度地减少电路之间的电感和串扰。

此外，为了提高电容的效果，应保持电容两端的线长尽量短，同时使用大而近似的线宽。

技巧五：避免电路斜交避免信号线和电源线在垂直方向上斜交，这样可以减少电感和串扰。

尽量让信号线和电源线平行走线，并按照同一方向进行布局。

技巧六：良好的散热设计在PCB布局设计中，对于功率器件和高功率电路，需要做好散热设计。

应合理安排散热器的位置，并确保其能够充分散热。

此外，应将高功率部分与其他敏感电路部分分开，以避免热量传导和干扰。

注意事项一：避免盲孔在PCB布局设计中，应尽量避免使用盲孔，因为盲孔会增加制造成本和制作难度。

如果无法避免使用盲孔的情况，应提前与PCB制造商沟通，并调整布局设计。

注意事项二：考虑PCB层数在进行PCB布局设计时，应考虑当前电路的层数。

PCB布局设计技巧及注意事项在PCB布局设计中，技巧和注意事项影响着电路的性能和可靠性。

下面是一些常见的PCB布局设计技巧和注意事项。

1.确定电路板尺寸和布局区域：在开始设计之前，先确定电路板的尺寸和布局区域，以确保电路板能够适应所要求的空间。

同时，对于复杂的电路板，可以将电路模块划分为不同的区域，以方便布线和调试。

2.保持信号和电源的分离：为了避免干扰和噪声，应该尽可能将信号和电源分开布局。

特别是在高频电路中，信号和电源之间的交叉干扰会导致性能下降。

同时，还要注意将地线和电源线铺设得足够宽，以减小电阻和电感，降低电源噪声。

3.使用适当的封装：选取适当的封装对于电路性能和良好的热管理非常重要。

大功率元件应使用散热片或散热器，以确保其可以正常工作并保持温度。

另外，尽量选择体积小、参数稳定的封装，以减小电路板尺寸和增加布局灵活性。

4.可靠的功率和地线铺铜：为了保证电流传输和电源供应的稳定性，应该尽可能宽带地铺设功率和地线。

通过增加铜的厚度或宽度，可以降低电阻和压降，提高电源线和地线的稳定性和可靠性。

5.层次布线：对于大型复杂的PCB设计，使用多层布线可以提高信号完整性、降低电磁干扰。

可以将不同信号层分开布线，在不同层之间通过使用电源和地引线进行连接。

同时，注意避免信号线与电源线和地线之间的交叉，以减小互相干扰的可能性。

6.规避电磁干扰：在设计过程中，应该尽量规避电磁干扰。

可以通过在关键信号线周围布置地层或电源层，使用屏蔽罩和磁环等器件来抑制干扰。

另外，要注意避开高压电源和高功率设备等可能产生干扰的元件。

7.优化布线走线：布线时要注意合理规划信号线的路径，以最短、最直的路径连接器件。

同时，要避免信号线之间的交叉和迂回，以减小串扰和电阻。

对于高频信号，应该避免信号线太长、太弯曲和与其他信号线平行。

8.地线设计：地线的设计同样非常重要，要注意将所有的地线连接在一起，并且保持平衡和均匀分布。

合理布置地线，可以减小地线的电感和电阻，提高电路的灵敏度和抗干扰能力。

Pcb布局规则和技巧Pcb布局规章1、在通常状况下，全部的元件均应布置在电路板的同一面上，只有顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴片IC等放在低层。

2、在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐、美观，在一般状况下不允许元件重叠;元件排列要紧凑，元件在整个版面上应分布匀称、疏密全都。

3、电路板上不同组件相临焊盘图形之间的最小间距应在1MM 以上。

4、离电路板边缘一般不小于2MM.电路板的最佳外形为矩形，长宽比为3:2或4:3.电路板面尺大于200MM乘150MM时，应考虑电路板所能承受的机械强度。

Pcb布局技巧在PCB的布局设计中要分析电路板的单元，依据其功能进行布局设计，对电路的全部元器件进行布局时，要符合以下原则：1、根据电路的流程支配各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持全都的方向。

2、以每个功能单元的核心元器件为中心，围绕他来进行布局。

元器件应匀称、整体、紧凑的排列在PCB上，尽量削减和缩短各元器件之间的引线和连接。

3、在高频下工作的电路，要考虑元器件之间的分布参数。

一般电路应尽可能使元器件并行排列，这样不但美观，而且装旱简单，易于批量生产。

特别元器件的位置在布局时一般要遵守以下原则：1、尽可能缩短高频元器件之间的连接，设法削减他们的分布参数及和相互间的电磁干扰。

易受干扰的元器件不能相互离的太近，输入和输出应尽量远离。

2一些元器件或导线有可能有较高的电位差，应加大他们的距离，以免放电引起意外短路。

高电压的元器件应尽量放在手触及不到的地方。

3、重量超过15G的元器件，可用支架加以固定，然后焊接。

那些又重又热的元器件，不应放到电路板上，应放到主机箱的底版上，且考虑散热问题。

热敏元器件应远离发热元器件。

4、对与电位器、可调电感线圈、可变电容器、微动开关等可调元器件的布局应考虑整块扳子的结构要求，一些常常用到的开关，在结构允许的状况下，应放置到手简单接触到的地方。

PCB拼板设计与技巧PCB（Printed Circuit Board，印刷电路板）拼板设计是指将多个电子元件的PCB板设计合并到一个大板上，以减少成本和提高生产效率。

在进行PCB拼板设计时，需要考虑许多因素，包括布局、走线、材料选择和芯片组织，下面将介绍一些PCB拼板设计的技巧和注意事项。

首先，合理的布局是PCB拼板设计的关键。

每个元件的位置应该尽可能靠近其关联元件，以缩短走线距离和减少信号干扰。

在布局时，需要考虑到元件之间的空隙要足够大，以便于后续的焊接和维修工作。

同时，对于高频或高灵敏度的电路，需要将其放置在较远的位置，以减少干扰。

其次，合理的走线是确保电路性能的重要因素。

在进行PCB拼板设计时，应尽量减少走线的长度和走线的数量，以降低电阻和电感，提高电路的稳定性和可靠性。

同时，要注意保持走线的宽度一致，以减少因电流过大而导致的热量。

材料的选择也是PCB拼板设计的重要考虑因素。

选择合适的材料可以提高PCB板的机械性能和导热性能，增强电路的稳定性和可靠性。

同时，应尽量选择高质量的材料，以减少因材料质量不佳而导致的故障和损坏。

芯片的组织也是PCB拼板设计需要考虑的重要因素。

不同类型的芯片具有不同的特性和功能，因此需要根据芯片的需求对其组织进行合理布局。

例如，高功率芯片需要与散热器接触良好，以散热和保持稳定性。

另外，还需注意电源和地面的布线。

电源和地面是电路中最重要的信号引用，因此需要保证它们的布线良好，以提供稳定和可靠的电源和接地。

在进行PCB拼板设计时，还应注意一些常见的错误和注意事项。

例如，需要避免过度拼板，以免导致走线困难或信号干扰。

同时，需要预留足够的空间给焊接和维修工作，以提高生产和维护的便利性。

综上所述，PCB拼板设计是一项复杂而重要的工作，需要综合考虑布局、走线、材料选择、芯片组织等因素。

只有合理设计和规划，才能达到降低成本、提高生产效率和提升电路性能的目标。

PCB板抗干扰设计技巧在PCB（Printed Circuit Board，印制电路板）的设计中，抗干扰是非常重要的一项技术。

干扰是指外界电磁场的影响，可能导致电路的工作不稳定或者出现不正常的现象。

为了提高PCB板的抗干扰能力，设计人员需要采取一系列的技巧和措施。

以下是PCB板抗干扰设计的一些技巧：1.地线的设计：地线的设计是非常重要的，它能够提供一个回流路径，将干扰电流引导到地上，避免对其他电路的干扰。

在PCB板的设计过程中，应该将地线设置宽一些，并且减少地线的走线弯曲，以减小电流的回流电阻。

2.电源线和信号线的布置：在PCB板的布局过程中，电源线和信号线的布置也是非常重要的。

应该避免电源线和信号线交叉布置，以减小干扰的可能性。

同时，在布置过程中也应该尽量将高频信号线和低频信号线分开布置，避免高频信号对低频信号的干扰。

3.模拟和数字信号的分离：PCB板上通常存在模拟信号和数字信号。

由于它们的工作方式和频率差异较大，应该将它们分离开来布局。

在布局时，应该避免模拟和数字信号线靠得太近，以减小干扰的可能性。

4.良好的地与电源分离：为了减小干扰，应该将地和电源之间分离开来。

地和电源的分离可以通过独立设计地层和电源层来实现。

5.适当的屏蔽：对于一些对干扰非常敏感的电路，可以考虑使用屏蔽来减小干扰。

屏蔽可以是金属屏蔽罩、屏蔽盖或者使用屏蔽材料包裹。

6.适当的过滤：在PCB板的设计中，可以使用适当的过滤电路来减小干扰。

过滤电路可以通过在电源和信号线之间添加滤波器来实现。

滤波器可以起到消除高频噪声和干扰的作用。

7.接地的选择：选择适当的地点进行接地是非常重要的。

过长的接地线会增加电阻，造成导致干扰的电流无法顺利地流回。

因此，应该选择距离电路最近的地点进行接地。

8.PCB板的敷铜：适当的敷铜可以起到抗干扰的作用。

通过在PCB板上增加一层敷铜，可以减小电路板的串扰和对外界电磁场的敏感性。

总之，PCB板的抗干扰设计是非常重要的一项技术。
