PCB设计方法和技巧PCB（Printed Circuit Board，印刷电路板）是现代电子产品的核心组件之一，它承载着电子元件的连接和固定。

好的PCB设计能够提高电路的性能、可靠性和可维护性。

在进行PCB设计时，有一些方法和技巧可以帮助设计师更好地完成设计任务。

首先，一个好的PCB设计需要进行系统性的规划和设计。

在开始设计之前，需要明确电路的功能和要求，了解电路的结构和工作方式，确定电路板的尺寸和层数等。

在设计之前还需要进行电路的仿真和验证，以确保电路的正确性和稳定性。

其次，PCB设计需要注意电路的布局和走线，合理安排电子元件的位置和走线的走向。

在进行布局和走线时需要考虑信号的传输路径和长度匹配，避免信号互相干扰和串扰。

同时，还要合理分配电子元件的功耗和散热，避免元件过热和损坏。

另外，PCB设计还需要注意电子元件的布线和连接方式。

在进行元件布线时，需要考虑元件之间的连接关系和信号的传输要求，尽量缩短信号的传输路径和减小信号损耗。

同时，还需要合理选择连接方式，如使用直接连接、信号引线、导线桥接等方式，以提高连接可靠性和稳定性。

此外，PCB设计还需要注意电路板的地线和电源线的布局。

地线和电源线是电路中非常重要的部分，它们的布局和连接方式直接影响电路的可靠性和性能。

在进行布局时，应将地线和电源线尽量分离，并避免地线和电源线的交叉和干扰。

同时，在进行布线时，还需要保持电路板的整洁和美观，避免走线过于复杂和混乱。

最后，PCB设计还需要考虑电路板的制造和组装。

在进行设计之前，需要了解电路板的制造工艺和要求，选择合适的元件和材料，以便于后续的制造和组装。

在进行布局和布线时，还需要考虑元件的引脚间距和接插件的尺寸，以便于元件的焊接和固定。

总之，PCB设计是一项复杂且细致的工作，需要设计师具备较高的电路、布局和布线等知识。

通过合理的规划和设计，并结合实际制造和组装的要求，可以更好地完成PCB设计任务，提高电路的性能和可靠性。

pcb设计方法与技巧PCB（Printed Circuit Board，印刷电路板）是电子产品中重要的组成部分，它能够将电子元器件连接在一起，并提供稳定可靠的电气连接。

在PCB设计中，需要考虑到布线、元器件布局、信号完整性等因素。

下面是一些常用的PCB设计方法与技巧。

1. PCB设计前准备工作在进行PCB设计之前，需要进行一些准备工作。

首先，需要确定电路原理图，并对其进行分析和优化。

其次，需要选择合适的元器件，并对其进行布局和定位。

最后，需要确定PCB板的大小、层数以及孔径等参数。

2. PCB布线技巧在进行PCB布线时，需要遵循一些技巧。

首先，应该尽量缩短信号线长度，并保持信号线之间的距离足够大。

其次，在布线时应该避免过度弯曲和交叉，以减少串扰和反射等问题。

最后，在多层板中应该采用地平面和电源平面来提高信号完整性。

3. PCB元器件布局技巧在进行PCB元器件布局时，需要注意以下几点。

首先，在选择元器件时应该考虑到其尺寸、功耗和热量等因素。

其次，应该将元器件分组，以便于布局和布线。

最后，在布局时应该避免过度密集和重叠，以便于进行维修和调试。

4. PCB信号完整性技巧在PCB设计中，信号完整性是一个重要的问题。

以下是一些提高信号完整性的技巧。

首先，在设计时应该保持信号线的阻抗匹配，以减少反射和串扰等问题。

其次，在多层板中应该采用地平面和电源平面来提高信号完整性。

最后，在布线时应该尽量缩短信号线长度，并保持信号线之间的距离足够大。

5. PCB设计软件选择在进行PCB设计时，需要选择合适的PCB设计软件。

常用的软件包括Altium Designer、Eagle PCB、PADS等。

这些软件具有丰富的功能和工具，能够帮助用户快速完成PCB设计。

综上所述，以上是一些常用的PCB设计方法与技巧。

在进行PCB设计时，需要考虑到布线、元器件布局、信号完整性等因素，并选择合适的PCB设计软件进行操作。

PCB设计的技巧与优化方法PCB设计是电子工程领域中的一项重要工作。

它涉及到电路图设计、元器件布局、信号线走向等多个方面，对于电子产品的性能和功能起到至关重要的作用。

因此，PCB设计需要一定的技巧和优化方法。

1. 电路图设计在PCB设计之前，需要先绘制电路图。

电路图的设计需要注意以下几点：（1）电路图要尽可能地简洁明了，方便后续的PCB元器件布局。

（2）电路图中元器件的标注和数值应准确无误。

（3）电路图应注意信号线走向，避免交叉和环绕布线。

2. PCB元器件布局元器件布局是PCB设计中的一个重要环节。

它决定了元器件之间的电气性能和信号传输效果。

在PCB元器件布局中，需要注意以下几点：（1）元器件的布置要合理，避免元器件之间的相互干扰和电气噪声。

（2）元器件之间的连接要尽量短，减小信号传输的延迟和失真。

（3）元器件的引脚布局要考虑到信号线的无干扰连接，以及PCB板的布局限制。

3. 信号线走向信号线的走向和布局对于电子产品的性能和稳定性有着重要的影响。

在PCB设计中，需要注意以下几点：（1）尽可能采用单面布线，减小走线的长度和混杂度。

（2）避免信号线的交叉和环绕，以减小信号传输的噪声和失真。

（3）信号线要尽可能短，这有利于避免信号传输的延迟和失真。

4. PCB板的优化设计在PCB设计过程中，需要对PCB板进行一系列的优化设计，以提高电路板的性能和稳定性。

这些优化设计包括：（1）引脚路径的优化，避免路径重合和共用。

（2）走线的优化，避免走线的冗余和重复。

（3）PCB板的厚度优化，以达到最佳电气性能和结构强度。

（4）PCB板材料的优化，选择高品质材料以确保电气性能和耐用性。

总之，PCB设计是一项精细的工作，需要全面的技术和经验。

只有在不断优化和精益求精的基础上，才能设计出具有高性能和稳定性的电子产品。

PCB线路板设计技巧总结5篇第一篇：PCB线路板设计技巧总结PCB线路板设计技巧总结～～～发表于：2009-01-26 13:23:53元件布局技巧：1.基本布局：（1）尽可能缩短高频元件之间的连线，设法减小其分布参数和相互之间的电磁干扰，易于相互干扰的元器件不能离得太近，输入和输出应尽量远离。

（2）当元件或导线之间可能有较高电位差时，应该加大其距离，以免放电击穿，引起短路。

（3）重15g以上的元件不能只靠导线焊盘来固定，应用支架或卡子固定。

（4）电位器、可变电容、可调电感线圈或微动开关等可调元件，应考虑整机的结构要求。

若是机外调节，其位置应考虑调节旋钮在机箱面板上的位置，若是机内调节，应考虑放在印刷板上能方便调节的地方。

（5）留出PCB板固定支架，定位螺孔和连接插座所用的位置。

2.按电路功能单元，对电路的全部器件布局：（1）通常按信号的流向逐个安排电路单元的位置，以便与主信号流通方向保持一致。

（2）以每个功能电路的核心元件为中心，围绕它布局。

元件应均匀，整齐，紧凑地排列在PCB上，尽量减少和缩短各单元之间的引线和连线。

（3）在高频下工作的电路，要考虑元件之间的分布参数，一般电路的元件应尽可能平行排列，这样不仅美观，还可以使装焊方便，易于批量生产。

（4）位于边上的元器件，应离PCB板边缘至少2mm。

PCB板的最佳形状是矩形（长宽为3：2或4：3），板面尺寸大于200mm*150mm时，应考虑PCB板所受的机械强度。

布线技巧：（1）输入、输出的导线应尽量避免相邻或平行，最好加线间地线，以免发生反馈。

高电平信号和低电平电路不要相互平行，特别是高阻抗、低电平信号电路，应尽可能靠近低电位。

PCB板两面的导线宜相互垂直，斜交或弯曲走线，应避免平行，以减小寄生耦合。

（2）在安装电源走线时，每1-3个TTL集成电路，2-6个CMOS 集成电路，都应在靠近集成块地方设旁路电容。

（3）PCB板导线的最小宽度主要由导线与绝缘基板间的粘附强度和流过其电流值决定。

关于pcb设计的方法与技巧PCB（Printed Circuit Board）设计是电子产品开发过程中至关重要的一环。

在设计一块高质量的PCB时，需要综合考虑电路功能、性能指标、尺寸限制、成本等诸多因素。

本文将围绕PCB设计的方法与技巧展开讨论，帮助您更好地理解与掌握这一领域的知识。

1. 初始设计前的准备工作在开始进行PCB设计前，我们需要明确项目需求并对电路原理进行充分的了解。

这包括对电子原件的选择、电路拓扑结构的优化以及信号完整性的考虑等。

了解板子的层次结构和尺寸要求对于后续的设计过程也至关重要。

2. 合理规划与布局PCB设计中，合理的规划与布局对于电路性能和电磁兼容性具有重要影响。

在进行布局时，应将耦合效应和信号完整性等考虑在内，避免信号跳线、干扰以及EMC（Electromagnetic Compatibility）问题的产生。

合理安排组件的位置和方向，有助于提高电路的可靠性和维修性。

3. 运用规范和设计原则PCB设计有许多规范和设计原则可供借鉴。

走线的宽度和间距应符合电流需求和阻抗控制要求；引脚的布线尽量采取最短路径，减少信号延迟；分析电路中的高频和低频信号，采取相应的技术手段提高信号完整性等。

通过遵循这些规范和原则，可以降低电路故障和性能问题的风险。

4. 选择合适的层数和堆叠方式在设计多层PCB时，选择合适的层数和堆叠方式对于电路性能和EMC效果具有重要影响。

通过合理的分层规划可以减小信号回流路径，提高信号完整性；通过模拟和数字信号的分层设计，可以有效隔离干扰和减小串扰。

在设计时需要根据具体应用场景和电路需求选择合适的层数和堆叠方式。

5. 考虑散热和线宽线距等参数PCB中的散热和线宽线距等参数直接影响着电路的性能和稳定性。

在设计中，要根据电流负载、环境温度和散热条件等因素合理设置散热凸起，并设计适当大小的散热孔；对于高速信号线，要根据信号频率和阻抗要求来选择合适的线宽线距以保证信号完整性。

PCB电路板设计与制作技巧PCB电路板（Printed Circuit Board）是现代电子设备中最常见的组成部分之一，它起着支持和连接电子元件的作用。

在电子产品的设计和制造过程中，合理的PCB电路板设计和制作技巧是非常关键的。

本文将介绍一些PCB电路板设计与制作的基本技巧。

一、PCB电路板设计技巧1. 确定电路板尺寸和层数在开始设计PCB电路板之前，需要根据电子产品的尺寸以及电路复杂程度来确定电路板的尺寸和层数。

一般来说，多层PCB电路板可以更好地实现电路的集成与优化。

2. 合理布局电路元件在进行PCB电路板的布局设计时，需要根据电路元件的功能和布线要求进行合理的排布。

重要的元件应尽量分散布局，以减少相互干扰的可能性。

同时，还要考虑布线的长度和走向，避免干扰和信号串扰。

3. 设置地线与电源线在PCB电路板的设计中，地线与电源线的设置要特别重视。

地线应尽可能宽厚，以减小电流回路的电阻，减少干扰；电源线的走向应简单直接，避免交叉。

4. 保持信号完整性为了保证信号的完整性，应根据信号特点进行差分、屏蔽和阻抗匹配等设计。

对于高频信号，还可以采用地板划分和功率平面等技术，提高电磁兼容性。

5. 注意散热和防静电在PCB电路板的设计中，需要考虑散热和防静电措施。

散热设计要合理，可以通过增大散热片面积、增设散热孔等方式提高散热效果；防静电措施可以通过设置接地线和防静电电路板来实现。

二、PCB电路板制作技巧1. 选择合适的材料和工艺选择适合的材料和工艺对于PCB电路板的制作至关重要。

常用的材料有FR-4和高频板材等，工艺包括全自动生产线和手工制作等。

根据具体设计要求选择合适的材料和工艺，以确保PCB电路板的质量和性能。

2. 进行钻孔和穿孔在PCB电路板制作的过程中，需要进行钻孔和穿孔操作。

钻孔要准确无误，以确保电路元件的精准安装；穿孔要均匀密集，并保证孔壁光滑，以便于后续的插件焊接。

3. 表面处理和焊接完成钻孔和穿孔后，还需要进行表面处理和焊接操作。

PCB的设计与绘制技巧PCB（Printed Circuit Board）是电子设备中不可或缺的一部分，主要作用是用于给电子元件提供电气连接和机械支持。

PCB的设计和绘制是电子工程师必备的技能之一，下面将介绍一些PCB设计与绘制的技巧。

一、PCB设计准备工作1.确定电路图：在进行PCB设计之前，需要先做好电路图的设计。

电路图是电子元件之间连线的示意图，通过电路图可以明确电子元件之间的连接关系。

2. 选择适当的软件：PCB设计软件有很多种，如Eagle、Altium Designer、OrCad等。

选择适合自己的软件可以提高设计效率和便捷性。

3.材料准备：进行PCB设计需要一些必要的材料，如PCB板、焊盘、封装、导线等。

在设计之前需要准备好这些材料，以便进行接下来的设计工作。

二、PCB设计技巧1.起始点的选择：在设计PCB板时，选择起始点是非常重要的一步。

起始点的选择应该尽可能靠近电源，并与电源线相连。

这样可以有效减小电源线的长度，降低信号干扰的可能。

2.分区设计：将电路划分为合理的区域有助于使电路板的布局更清晰，防止信号干扰。

例如，可以将高频信号区域与低频信号区域分开，或者将功率供应区域与信号处理区域分离。

3.信号线长度匹配：在PCB设计中，信号线的长度对于传输信号的速度和稳定性有着重要的影响。

在设计过程中，应该尽量使信号线的长度相等，以确保信号的同步传输和减小信号的时延。

4.地线设计：地线在PCB设计中起着非常重要的作用，它可以提供电路的返回路径，同时也可以减小电路的信号干扰。

因此，在设计过程中，应该合理布置地线，尽量使其与信号线平行，避免产生过多的交叉。

5.确保电路板的通风性能：在PCB设计中，要保证电路板的通风性能良好，这样可以有效降低电路板温度，提高电子元件的寿命。

在布局和绘制过程中，要注意排布电子元件的热量产生部分，避免热量积聚。

6.引脚布局：在PCB设计中，要合理布局电子元件的引脚，使它们互相连接起来更加便捷。

PCB设计布局规则与技巧PCB（Printed Circuit Board，印刷电路板）设计布局是电子产品设计中非常重要的一部分，合理的布局能够提高电路板性能、稳定性和可靠性。

同时，布局也会影响到电磁兼容性（EMC）和易于制造性。

下面将介绍一些常用的PCB设计布局规则和技巧。

1.尽量减少线长：线长越短，信号传输的时间越短，电路的性能越好。

因此，在进行PCB设计布局时，应尽量使信号和电源线的路径尽可能短。

2.分离高频和低频信号：高频信号容易产生干扰和耦合，所以应尽量远离低频信号线。

同时，高频信号线和低频信号线应分别布局，以减少相互之间的干扰。

3.分层设计：多层PCB可以有效地减小信号线间的干扰，并提高信号的完整性。

布局时需要根据不同功能和频率的信号进行分层布局，避免信号线交叉和干扰。

4.组织布局：把电路板上的元器件和线缆进行逻辑分组和合理布局，可以提高电路板的操作性和可靠性。

例如，将相关的器件和接口放在一起，减少线缆走线的复杂性。

5.场效应管的布局：场效应管是敏感元件，容易受到外界影响而导致不稳定。

在布局时，应尽量远离高频信号源、变压器、电机等产生辐射干扰的元件。

6.地线布局：地线是所有电路的公共回路，应该足够宽，稳定和低阻抗。

在布局时，应尽量减少地线的长度和面积，降低地线的电感和电阻。

7.高频元件布局：对于频率较高的器件和信号线，应尽量减小其长度，将其布置在靠近负载的位置，以减少传输延迟和信号损失。

8.散热布局：散热是电子产品设计中一个重要的考虑因素。

在布局时，应考虑到热源的位置，并合理布置散热器件和散热片，以提高散热效果。

9.电源布局：电源是电路正常运行的保障，应该足够稳定和可靠。

在布局时，应规划好电源线和滤波电容器的位置，减少电源噪声和泄漏。

10.细节布局：除了上述规则，还需要注意一些细节布局。

例如，尽量避免信号线相交，避免直角拐弯，避免尖锐的边缘等，以减少信号反射和辐射干扰。

总之，PCB设计布局是一个需要综合考虑各种因素的过程。

PCB布局设计技巧及注意事项1.充分了解电路需求：在进行PCB布局设计之前，必须充分了解电路的功能需求、工作频率、电流和电压要求等。

2.分割电路区域：将电路划分成功能区域，以便更好地进行布局设计和进行信号分离。

比较大功率的模拟和数字电路应该互相分离，以避免相互干扰。

3.保持短信号路径：尽量保持信号路径的短，以减小信号传输延迟和电磁干扰。

特别是在高频电路中，短信号路径对保持信号完整性非常重要。

4.地线和电源线的布局：电源和地线是电路中非常重要的部分，它们的布局应该合理。

可以通过使用地平面、分层布线和电源滤波器等方法来提高电源和地线的性能。

5.优化电路排列：将经常交互的电路或元件放置在附近，以减小信号传输路径。

高频电路应尽量避免靠近噪声源，如开关电源和变压器等。

6.尽量避免环路：在PCB布局设计中，尽量避免形成环路，因为环路会引起干扰和电流循环，从而影响电路性能和可靠性。

7.地区分隔和隔离：将不同的电路区域进行分离和隔离，特别是模拟和数字电路之间，可以通过地隔离带、插入电源和电容隔离等方法，减小相互干扰。

8. 适当使用综合接地层：适当使用综合接地层（Ground Plane）可以大大减小电磁干扰和电容耦合。

综合接地层可以用来连接地线，同时还提供了屏蔽主板的作用。

9.选择合适的布线宽度：布线宽度对电流容量有很大影响，它不仅会影响信号传输的质量，还会影响电路的热分布。

因此，根据电流和信号频率等要求选择合适的布线宽度。

10.避免串扰和干扰：在高密度布局的电路中，串扰和干扰是常见问题，需要采取措施来减小它们的影响。

例如，使用屏蔽罩、距离间隔和交错布线等方法。

11.考虑热量分布：在布局设计时，需要考虑热量的分布和散热问题。

比如，高功率器件或集成电路应该离散热器件或散热器较近，以便快速散热。

12.进行仿真验证：在完成PCB布局设计之前，可以使用PCB设计软件进行仿真验证，以确保电路性能和信号完整性。

对于高频电路的布局设计，可以进行高频仿真和信号完整性分析等。

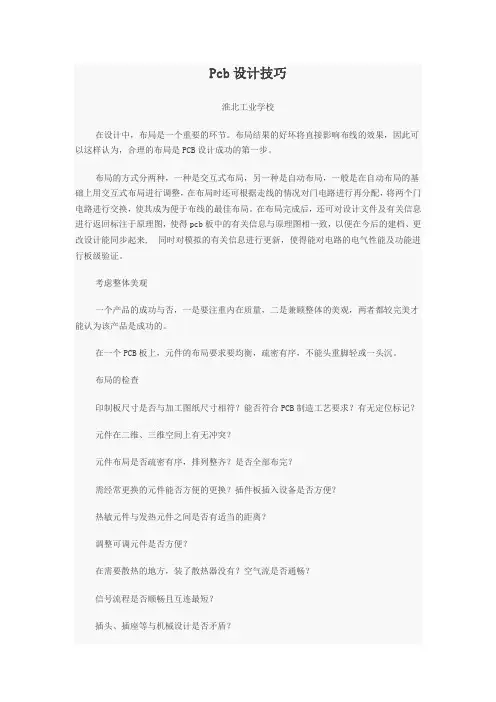

Pcb设计技巧淮北工业学校在设计中，布局是一个重要的环节。

布局结果的好坏将直接影响布线的效果，因此可以这样认为，合理的布局是PCB设计成功的第一步。

布局的方式分两种，一种是交互式布局，另一种是自动布局，一般是在自动布局的基础上用交互式布局进行调整，在布局时还可根据走线的情况对门电路进行再分配，将两个门电路进行交换，使其成为便于布线的最佳布局。

在布局完成后，还可对设计文件及有关信息进行返回标注于原理图，使得pcb板中的有关信息与原理图相一致，以便在今后的建档、更改设计能同步起来, 同时对模拟的有关信息进行更新，使得能对电路的电气性能及功能进行板级验证。

考虑整体美观一个产品的成功与否，一是要注重内在质量，二是兼顾整体的美观，两者都较完美才能认为该产品是成功的。

在一个PCB板上，元件的布局要求要均衡，疏密有序，不能头重脚轻或一头沉。

布局的检查印制板尺寸是否与加工图纸尺寸相符？能否符合PCB制造工艺要求？有无定位标记？元件在二维、三维空间上有无冲突？元件布局是否疏密有序，排列整齐？是否全部布完？需经常更换的元件能否方便的更换？插件板插入设备是否方便？热敏元件与发热元件之间是否有适当的距离？调整可调元件是否方便？在需要散热的地方，装了散热器没有？空气流是否通畅？信号流程是否顺畅且互连最短？插头、插座等与机械设计是否矛盾？PCB布线经验(一）这是个牵涉面大的问题。

抛开其它因素，仅就PCB设计环节来说，我有以下几点体会，供大家参考：1.要有合理的走向：如输入/输出，交流/直流，强/弱信号，高频/低频，高压/低压等...，它们的走向应该是呈线形的(或分离)，不得相互交融。

其目的是防止相互干扰。

最好的走向是按直线，但一般不易实现，最不利的走向是环形。

对于是直流，小信号，低电压PCB设计的要求可以低些。

所以“合理”是相对的。

上下层之间走线的方向基本垂直。

整个板子的不想要均匀，能不挤的不要挤在一齐。

2.选择好接地点：小小的接地点不知有多少工程技术人员对它做过多少论述，足见其重要性。

PCB设计的原则与技巧2004-12-18 E道理电子技术工作室印制电路板在电子产品中起到支撑电路元件和器件的作用,它同时还提供电路元件和器件之间的电气连接,其间的设计远非排列固定元器件连通元器件引脚这样简单,设计的好坏对产品的抗干扰能力影响很大,甚至对今后产品的性能起决定性的作用.随着电子技术的飞速发展,元器件和产品的外型尺寸都越来越小,工作频率越来越高,使得元器件的密度大幅提高,增加了设计加工的难度,因此设计始终是电子产品开发设计中最重要的内容之一.布局与布线是ＰＣＢ设计中的两个最重要内容.所谓布局就是把电路图上所有的元器件都合理地安排到有限面积的上,最关键的问题是开关按钮旋钮等操作件以及结构件（以下简称特殊元件）等必须被安排在指定的位置上,其他元器件的位置安排必须同时兼顾到布线的布通率和电气性能的最优化,以及今后的生产工艺和造价等多方面因素.这种兼顾往往是对设计师的水平和经验的挑战.布线就是在布局之后通过设计铜铂的走线图按照原理图连通所有的走线,显然布局的合理程度直接影响布线的成功率.往往在布线过程中还需要对布局作适当的调整,布线设计可以采用双层走线和单层走线,对于极其复杂的设计也可以考虑采用多层布线方案.但为了降低产品的造价一般应尽量采用单层布线方案,对于个别无法布通的走线可以采用标准间距短跳线或长跳线（软线）连通.ＰＣＢ设计的一般原则:ＰＣＢ尺寸大小和形状的确定首先根据产品的机械结构确定当空间位置较富余时应尽量选择小面积的ＰＣＢ因为面积太大时印制线条长阻抗增加抗噪声能力下降成本也增加但还要充分考虑到元器件的散热和邻近走线易受干扰等因素布局特殊元件的布局原则:①尽可能缩短高频元器件之间的连线设法减少它们的分布参数和相互间的电磁干扰.易受干扰的元器件不能相互挨得太近.输入和输出元件应尽量远离②某些元器件或导线之间可能有较高的电位差应加大它们之间的距离以免放电引出意外短路,带高电压的元器件应尽量布置在调试时手不易触及的地方③重量超过１５ｇ的元器件应当用支架加以固定,然后焊接那些又大又重发热量多的元器件,不宜装在印制板上而应装在整机的机箱底板上,且应考虑散热问题热敏元件应远离发热元件④对于电位器,可调电感线圈,可变电容器,微动开关等可调元件的布局应考虑整机的结构要求,若是机内调节应放在印制板上方便于调节的地方,若是机外调节其位置要与调节旋钮在机箱面板上的位置相适应⑤应留出定位孔及固定支架所占用的位置普通元器件的布局原则:①按照电路的流程安排各个电路单元的位置使布局便于信号流通并使信号尽可能保持一致的流向②以每个功能电路的核心元件为中心围绕它来进行布局元器件应均匀整齐紧凑地排列在ＰＣＢ上．尽量减少和缩短各元器件之间的引线和连接③在高频下工作的电路要考虑元器件之间的分布参数一般电路应尽可能使元器件平行排列这样不但美观．而且装焊容易．易于批量生产④位于电路板边缘的元器件离电路板边缘一般不小于２ｍｍ电路板的最佳形状为矩形长宽比为３２成４３电路板面尺寸大于２００ｘ１５０ｍｍ时．应考虑电路板所受的机械强度．布线①相同信号的电路模块输入端与输出端的导线应尽量避免相邻平行最好加线间地线以免发生反馈藕合②印制铜铂导线的最小宽度主要由导线与绝缘基扳间的粘附强度和流过它们的电流值决定当铜箔厚度为０．０５ｍｍ导线宽度为１．５ｍｍ时通过２Ａ的电流温升不会高于３℃可满足一般的设计要求其他情况下的铜铂宽度选择可依次类推对于集成电路尤其是数字电路通常选０．０２－０．３ｍｍ导线宽度就可以了当然只要允许还是尽可能用宽线．尤其是电源线和地线导线的最小间距主要由最坏情况下的线间绝缘电阻和击穿电压决定对于集成电路尤其是数字电路只要工艺允许可使间距小至０．５ｍｍ③由于直角或锐角在高频电路中会影响电气性能因此印制铜铂导线的拐弯处一般取圆弧形此外尽量避免使用大面积铜箔否则．长时间受热时易发生铜箔膨胀和脱落现象必须用大面积铜箔时最好用栅格状．这样有利于排除铜箔与基板间粘合剂受热产生的挥发性气体．焊盘焊盘用来焊接元器件的引脚对于无固定支架的元器件焊盘也起到支撑固定元器件的承重作用焊盘中心孔要比元器件引线直径稍大一些但焊盘太大时易形成虚焊一般情况下焊盘外径Ｄ不小于ｄ＋１．２ｍｍ其中ｄ为焊盘中心孔径对高密度的数字电路焊盘最小直径可取ｄ＋１．０ｍｍ在位置许可的情况下焊盘面积宜大不宜小位置拥挤时也可采用异型（椭圆或长方形）焊盘以增加焊盘的实际有效面积三ＰＣＢ及电路抗干扰措施抗干扰设计与具体电路有着密切的关系是一个很复杂的技术问题这里仅就ＰＣＢ抗干扰设计中的几项最基本的措施做一些简要说明更详细的方法请参阅专业书籍１．电源线设计根据印制线路板电流的大小尽量加粗电源线宽度减少环路电阻尤其要注意使电源线地线中的供电方向与数据信号的传递方向相反即从末级向前级推进的供电方式这样有助于增强抗噪声能力２．地线设计地线既是特殊的电源线也是信号线除了遵循电源线设计的一般原则外还要做到①不同的信号对地线的结构有不同的要求数字地与模拟地分开若线路板上既有逻辑电路又有线性电路应使它们尽量分开低频电路的地应尽量采用单点并联接地实际布线有困难时可部分串联后再并联接地高频电路宜采用多点串联接地地线应短而粗高频元件周围尽量用栅格状大面积地箔②接地线应尽量加粗若接地线太细接地电位将随电流的变化和信号频率的变化而变化使噪声加大严重时将引起自激因此应尽量加粗接地线使它能通过三倍于印制板上的允许电流如有可能接地线宽度应在２－３ｍｍ以上③数字电路系统的接地线构成闭环路能提高抗噪声能力３．退藕电容配置ＰＣＢ设计的常规做法之一是在印制板的各个关键部位配置适当的退藕电容以提高电源回路的抗干扰能力退藕电容的一般配置原则是①电源输入端跨接１０－１００ｕｆ的电解电容器如有可能接１００ｕＦ以上的更好②原则上每个集成电路芯片都应布置一个０．０１ｐＦ的瓷片电容如遇印制板空隙不够可每４－８个芯片布置一个１－１０ｐＦ的钽电容。

PCB布局设计技巧及注意事项PCB（Printed Circuit Board）是电子设备中最常见的组装方式之一，它承载着电子元器件，连接着电路。

一个优秀的PCB布局设计可以提高电路性能，减少电磁干扰，并且更加美观。

以下是关于PCB布局设计技巧及注意事项的详细介绍。

技巧一：分区规划一个好的PCB布局设计首先需要一个合理的分区规划。

不同功能的电路部分应该组织在互相独立的区域内，以避免干扰。

例如，高速数字信号和模拟信号应该分开布局；功率电源和低电平电路应该分开布局。

这种分区能够有效地减少信号之间的串扰和干扰。

技巧二：信号与地分离为了避免干扰以及噪声问题，信号线和其对应的地线应该尽量分离布局，并保持平行。

这有助于减少回流和串扰。

同时，为了保持地面的均匀性和连续性，应该确保每个地线都有足够的宽度。

技巧三：电源线与信号线分离电源线和信号线应该分离布局，以避免电源噪声对信号线的影响。

尽量使用地平面或电源平面来屏蔽电源干扰。

对于高速数字电路，应该尽量将电源线和地线布局在同一层上，以减少回流问题。

技巧四：正确放置电容在PCB布局设计中，电容的位置非常重要。

电容应放置在靠近其所服务的器件附近，以最大限度地减少电路之间的电感和串扰。

此外，为了提高电容的效果，应保持电容两端的线长尽量短，同时使用大而近似的线宽。

技巧五：避免电路斜交避免信号线和电源线在垂直方向上斜交，这样可以减少电感和串扰。

尽量让信号线和电源线平行走线，并按照同一方向进行布局。

技巧六：良好的散热设计在PCB布局设计中，对于功率器件和高功率电路，需要做好散热设计。

应合理安排散热器的位置，并确保其能够充分散热。

此外，应将高功率部分与其他敏感电路部分分开，以避免热量传导和干扰。

注意事项一：避免盲孔在PCB布局设计中，应尽量避免使用盲孔，因为盲孔会增加制造成本和制作难度。

如果无法避免使用盲孔的情况，应提前与PCB制造商沟通，并调整布局设计。

注意事项二：考虑PCB层数在进行PCB布局设计时，应考虑当前电路的层数。

印制电路板(PCB)在电子产品中,起到支撑电路元件和器件的作用,它同时还提供电路元件和器件之间的电气连接.其实,PCB的设计,远非排列、固定元器件,连通元器件引脚这样简单,PCB设计的好坏对产品的抗干扰能力影响很大,甚至对今后产品的性能起决定性的作用.随着电于技术的飞速发展,元器件和产品的外型尺寸都越来越小,工作频率越来越高,使得PCB上元器件的密度大幅提高,增加了PCB设计、加工的难度.因此,PCB设计始终是电子产品开发设计中最重要的内容之一.一、布局与布线是PCB设计中的两个最重要内容所谓布局就是把电路图上所有的元器件都合理地安排到有限面积的PCB上.最关键的问题是:开关、按钮、旋钮等操作件,以及结构件(以下简称“特殊元件”)等,必须被安排在指定的位置上;其他元器件的位置安排,必须同时兼顾到布线的布通率和电气性能的最优化,以及今后的生产工艺和造价等多方面因素.这种“兼顾”往往是对设计师的水平和经验的挑战.布线就是在布局之后,通过设计铜铂的走线图,按照原理图连通所有的走线.显然,布局的合理程度直接影响布线的成功率,往往在布线过程中还需要对布局作适当的调整.布线设计可以采用双层走线和单层走线,对于极其复杂的设计也可以考虑采用多层布线方案,但为了降低产品的造价,一般应尽量采用单层布线方案.对于个别无法布通的走线,可以采用标准间距短跳线或长跳线(软线)连通.二、PCB设计的一般原则1.PCB尺寸大小和形状的确定首先根据产品的机械结构确定.当空间位置较富余时,应尽量选择小面积的PCB.因为面积太大时,印制线条长,阻抗增加,抗噪声能力下降,成本也增加,但还要充分考虑到元器件的散热和邻近走线易受干扰等因素.2.布局特殊元件的布局原则①尽可能缩短高频元器件之间的连线,设法减少它们的分布参数和相互间的电磁干扰.易受干扰的元器件不能相互挨得太近,输入和输出元件应尽量远离.②某些元器件或导线之间可能有较高的电位差,应加大它们之间的距离,以免放电引出意外短路.带高电压的元器件应尽量布置在调试时手不易触及的地方.③重量超过15g的元器件、应当用支架加以固定,然后焊接.那些又大又重、发热量多的元器件,不宜装在印制板上,而应装在整机的机箱底板上,且应考虑散热问题.热敏元件应远离发热元件.④对于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布局应考虑整机的结构要求.若是机内调节,应放在印制板上方便于调节的地方;若是机外调节,其位置要与调节旋钮在机箱面板上的位置相适应.⑤应留出PCB定位孔及固定支架所占用的位置.普通元器件的布局原则①按照电路的流程安排各个电路单元的位置,使布局便于信号流通,并使信号尽可能保持一致的流向.②以每个功能电路的核心元件为中心,围绕它来进行布局.元器件应均匀、整齐、紧凑地排列在PCB上．尽量减少和缩短各元器件之间的引线和连接.③在高频下工作的电路,要考虑元器件之间的分布参数.一般电路应尽可能使元器件平行排列.这样,不但美观．而且装焊容易．易于批量生产.④位于电路板边缘的元器件,离电路板边缘一般不小于2mm.电路板的最佳形状为矩形.长宽比为3:2成4:3.电路板面尺寸大于200x150mm时．应考虑电路板所受的机械强度.3．布线①相同信号的电路模块输入端与输出端的导线应尽量避免相邻平行.最好加线间地线,以免发生反馈藕合.②印制铜铂导线的最小宽度主要由导线与绝缘基扳间的粘附强度和流过它们的电流值决定.当铜箔厚度为0．05mm,导线宽度为1．5mm时,通过2A的电流,温升不会高于3℃,可满足一般的设计要求,其他情况下的铜铂宽度选择可依次类推.对于集成电路,尤其是数字电路,通常选0．02-0．3mm导线宽度就可以了.当然,只要允许,还是尽可能用宽线．尤其是电源线和地线.导线的最小间距主要由最坏情况下的线间绝缘电阻和击穿电压决定.对于集成电路,尤其是数字电路,只要工艺允许,可使间距小至0．5mm.③由于直角或锐角在高频电路中会影响电气性能,因此印制铜铂导线的拐弯处一般取圆弧形.此外,尽量避免使用大面积铜箔,否则．长时间受热时,易发生铜箔膨胀和脱落现象.必须用大面积铜箔时,最好用栅格状．这样有利于排除铜箔与基板间粘合剂受热产生的挥发性气体.4．焊盘焊盘用来焊接元器件的引脚,对于无固定支架的元器件,焊盘也起到支撑、固定元器件的承重作用.焊盘中心孔要比元器件引线直径稍大一些,但焊盘太大时易形成虚焊.一般情况下,焊盘外径D不小于(d+1．2)mm,其中d为焊盘中心孔径.对高密度的数字电路,焊盘最小直径可取(d+1．0)mm.在位置许可的情况下,焊盘面积宜大不宜小;位置拥挤时,也可采用异型(椭圆或长方形)焊盘,以增加焊盘的实际有效面积.三、PCB及电路抗干扰措施抗干扰设计与具体电路有着密切的关系,是一个很复杂的技术问题.这里仅就PCB抗干扰设计中的几项最基本的措施做一些简要说明.更详细的方法请参阅专业书籍.1．电源线设计根据印制线路板电流的大小,尽量加粗电源线宽度,减少环路电阻.尤其要注意使电源线、地线中的供电方向,与数据、信号的传递方向相反,即:从末级向前级推进的供电方式,这样有助于增强抗噪声能力.2．地线设计地线既是特殊的电源线,也是信号线.除了遵循电源线设计的一般原则外,还要做到:①不同的信号对地线的结构有不同的要求.数字地与模拟地分开,若线路板上既有逻辑电路又有线性电路,应使它们尽量分开;低频电路的地应尽量采用单点并联接地,实际布线有困难时可部分串联后再并联接地;高频电路宜采用多点串联接地,地线应短而粗,高频元件周围尽量用栅格状大面积地箔.②接地线应尽量加粗.若接地线太细,接地电位将随电流的变化和信号频率的变化而变化,使噪声加大,严重时将引起自激.因此应尽量加粗接地线,使它能通过三倍于印制板上的允许电流.如有可能,接地线宽度应在2-3mm以上.③数字电路系统的接地线构成闭环路,能提高抗噪声能力.3．退藕电容配置PCB设计的常规做法之一是在印制板的各个关键部位配置适当的退藕电容,以提高电源回路的抗干扰能力.退藕电容的一般配置原则是:①电源输入端跨接10-100uf的电解电容器.如有可能,接100uF以上的更好.②原则上每个集成电路芯片都应布置一个0．01pF的瓷片电容,如遇印制板空隙不够,可每4-8个芯片布置一个1-10pF的钽电容.③对于抗噪能力弱、关断时电源变化大的器件,如RAM、ROM存储器件,应在芯片的电源线和地线引脚之间直接接入退藕电容.④电容引线不能太长,尤其是高频旁路电容不能有引线.此外,还应注意以下两点:a)在印制板中有接触器、继电器、按钮等元件时,操作它们时均会产生较大火花放电,必须采用RC电路来吸收放电电流.一般R取1-2K,C取2．2-47UF.b)CMOS的输入阻抗很高,且易受感应干扰,因此在使用时对不用使用的端子要接地或接正电源.四、PCB设计的一般步骤确定PCB尺寸、形状;确定特殊元件的位置;确定普通元器件位置;尝试布线;修改布局;布设短线;布设长线;优化电源线;工艺设计;标注与文字.可以借助PROTEL等PCB辅助设计软件,辅助完成布线设计.。

对差分对的布线方式应该要适当的*近且平行。

所谓适当的*近是因为这间距会影响到差分阻抗(differential impedance)的值, 此值是设计差分对的重要参数。

需要平行也是因为要保持差分阻抗的一致性。

若两线忽远忽近, 差分阻抗就会不一致, 就会影响信号完整性(signal integrity)及时间延迟(timing delay)。

8、如何处理实际布线中的一些理论冲突的问题1. 基本上, 将模/数地分割隔离是对的。

要注意的是信号走线尽量不要跨过有分割的地方(moat), 还有不要让电源和信号的回流电流路径(returning current path)变太大。

2. 晶振是模拟的正反馈振荡电路, 要有稳定的振荡信号, 必须满足loop gain与phase的规范, 而这模拟信号的振荡规范很容易受到干扰, 即使加ground guard traces可能也无法完全隔离干扰。

而且离的太远, 地平面上的噪声也会影响正反馈振荡电路。

所以, 一定要将晶振和芯片的距离进可能*近。

3. 确实高速布线与EMI的要求有很多冲突。

但基本原则是因EMI所加的电阻电容或ferrite bead, 不能造成信号的一些电气特性不符合规范。

所以, 最好先用安排走线和PCB叠层的技巧来解决或减少EMI的问题, 如高速信号走内层。

最后才用电阻电容或ferrite bead的方式, 以降低对信号的伤害。

9、如何解决高速信号的手工布线和自动布线之间的矛盾？现在较强的布线软件的自动布线器大部分都有设定约束条件来控制绕线方式及过孔数目。

各家EDA 公司的绕线引擎能力和约束条件的设定项目有时相差甚远。

例如, 是否有足够的约束条件控制蛇行线(serpentine)蜿蜒的方式, 能否控制差分对的走线间距等。

这会影响到自动布线出来的走线方式是否能符合设计者的想法。

另外, 手动调整布线的难易也与绕线引擎的能力有绝对的关系。

例如, 走线的推挤能力, 过孔的推挤能力, 甚至走线对敷铜的推挤能力等等。

PCB布局设计技巧及注意事项在PCB布局设计中，技巧和注意事项影响着电路的性能和可靠性。

下面是一些常见的PCB布局设计技巧和注意事项。

1.确定电路板尺寸和布局区域：在开始设计之前，先确定电路板的尺寸和布局区域，以确保电路板能够适应所要求的空间。

同时，对于复杂的电路板，可以将电路模块划分为不同的区域，以方便布线和调试。

2.保持信号和电源的分离：为了避免干扰和噪声，应该尽可能将信号和电源分开布局。

特别是在高频电路中，信号和电源之间的交叉干扰会导致性能下降。

同时，还要注意将地线和电源线铺设得足够宽，以减小电阻和电感，降低电源噪声。

3.使用适当的封装：选取适当的封装对于电路性能和良好的热管理非常重要。

大功率元件应使用散热片或散热器，以确保其可以正常工作并保持温度。

另外，尽量选择体积小、参数稳定的封装，以减小电路板尺寸和增加布局灵活性。

4.可靠的功率和地线铺铜：为了保证电流传输和电源供应的稳定性，应该尽可能宽带地铺设功率和地线。

通过增加铜的厚度或宽度，可以降低电阻和压降，提高电源线和地线的稳定性和可靠性。

5.层次布线：对于大型复杂的PCB设计，使用多层布线可以提高信号完整性、降低电磁干扰。

可以将不同信号层分开布线，在不同层之间通过使用电源和地引线进行连接。

同时，注意避免信号线与电源线和地线之间的交叉，以减小互相干扰的可能性。

6.规避电磁干扰：在设计过程中，应该尽量规避电磁干扰。

可以通过在关键信号线周围布置地层或电源层，使用屏蔽罩和磁环等器件来抑制干扰。

另外，要注意避开高压电源和高功率设备等可能产生干扰的元件。

7.优化布线走线：布线时要注意合理规划信号线的路径，以最短、最直的路径连接器件。

同时，要避免信号线之间的交叉和迂回，以减小串扰和电阻。

对于高频信号，应该避免信号线太长、太弯曲和与其他信号线平行。

8.地线设计：地线的设计同样非常重要，要注意将所有的地线连接在一起，并且保持平衡和均匀分布。

合理布置地线，可以减小地线的电感和电阻，提高电路的灵敏度和抗干扰能力。

PCB的设计与绘制技巧PCB（Printed Circuit Board，印刷板）是电子设备中连接和支撑电子元件的主要载体，它起着电气连接和信号传输的作用。

在进行PCB设计与绘制时，有一些技巧可以帮助提高设计效率和质量。

首先，了解设计规范和要求非常重要。

在开始设计之前，仔细阅读所使用的PCB软件的操作手册，并了解PCB制造商的要求和规范。

这包括层数量、层堆叠方式、间距和线宽规范等。

了解这些要求可以帮助设计者在一开始就做出正确的设计决策，避免后期修改和不必要的麻烦。

其次，合理规划PCB元件的布局。

在布局时，应考虑到信号传输的路径和电磁兼容性。

将相关的元件放在一起，减少信号路径的长度和交叉，有助于提高信号的稳定性和减少干扰。

同时，对于高频电路，应尽量减少元件之间的电磁干扰，如分隔地平面和电源平面，并采取阻抗匹配措施来提高信号传输的质量。

在进行布线之前，应先进行规划和分析。

根据电路的复杂性、元件数量和稳定性要求，选择合适的布线方式。

对于低频电路，一般采用追踪布线方式，即将信号线从信号源排到目标地。

对于高频电路，应采用星状布线方式，即将信号线从信号源同时连接到多个目标地，以提高信号的均匀性和稳定性。

布线时，应尽量避免相邻信号线之间的交叉和平行布线。

交叉和平行布线会引起电磁干扰，降低信号质量。

若无法避免交叉布线，应采取交错布线或层间穿孔技术来减少相互之间的干扰。

同时，要注意保持布线线宽的一致性和合理性，以减少阻抗不匹配和信号失真。

选择合适的元件封装和焊盘设计也是PCB设计的重要部分。

合理选择元件封装可以提高PCB的可靠性和性能。

需要根据元件的工作温度、外形尺寸和引脚数目等特性进行选择。

同时，保证焊盘设计的合理性和准确性，以确保电子元件正确地焊接在PCB上。

最后，在进行PCB绘制之前，应进行电气规则检查（DRC）。

电气规则检查是确定设计中是否存在错误的重要步骤。

通过DRC，可以检查电路元件和连接是否符合电气规范，以避免在制造过程中出现问题。

PCB布局规则_PCB设计设置技巧_PCB设计布局技巧及PCB设计布线注意事项 - 电子技术PCB布局规则1、在通常情况下，所有的元件均应布置在电路板的同一面上，只有顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴片IC等放在底层。

2、在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐、美观，在一般情况下不允许元件重叠；元件排列要紧凑，元件在整个版面上应分布均匀、疏密一致。

3、电路板上不同组件相临焊盘图形之间的最小间距应在1MM 以上。

4、离电路板边缘一般不小于2MM.电路板的最佳形状为矩形，长宽比为3:2或4:3.电路板面尺大于200MM乘150MM时，应考虑电路板所能承受的机械强度。

PCB设计设置技巧PCB设计在不同阶段需要进行不同的各点设置，在布局阶段可以采用大格点进行器件布局；对于IC、非定位接插件等大器件，可以选用50~100mil的格点精度进行布局，而对于电阻电容和电感等无源小器件，可采用25mil 的格点进行布局。

大格点的精度有利于器件的对齐和布局的美观。

PCB设计布局技巧在PCB的布局设计中要分析电路板的单元，依据起功能进行布局设计，对电路的全部元器件进行布局时，要符合以下原则：1、按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持一致的方向。

2、以每个功能单元的核心元器件为中心，围绕他来进行布局。

元器件应均匀、整体、紧凑的排列在PCB上，尽量减少和缩短各元器件之间的引线和连接。

3、在高频下工作的电路，要考虑元器件之间的分布参数。

一般电路应尽可能使元器件并行排列，这样不但美观，而且装旱容易，易于批量生产。

PCB设计具体布线时应注意以下几点⑴走线长度尽量短，以便使引线电感极小化。

在低频电路中，因为所有电路的地电流流经公共的接地阻抗或接地平面，所以避免采用多点接地。

⑵公共地线应尽量布置在印制电路板边缘部分。

PCB设计技巧与规则PCB（Printed Circuit Board）是电子产品中的重要组成部分，它提供了电路连接和电子元件固定的功能。

一个好的PCB设计可以提高电路的稳定性和可靠性，降低成本和故障率。

下面，我将介绍一些PCB设计的技巧和规则。

1.PCB布局规划：在进行PCB设计之前，需要进行布局规划。

合理的布局能够提高信号完整性，降低电磁干扰。

布局时需要注意以下几点：-尽量减少信号线的长度，减小电路的回路面积；-将高频电路和低频电路分开布局，减小互相之间的干扰；-尽量避免信号线和电源线、传感器线等交叉走线；-避免狭窄的走线空间，以免引起走线难度或者信号线间的串扰。

2.尽量使用多层PCB板：多层PCB板可以提供更多的线路层，方便进行复杂电路的布局和走线。

另外，多层PCB板还可以提供地平面和电源平面，有效降低电磁干扰。

3.确保地面和电源的连续性：地面和电源是PCB设计中非常重要的信号引用层。

地面用于屏蔽、分隔和传导信号，电源层用于供电。

在布局和走线过程中，要确保地面和电源的连续性，尽量减少地面和电源之间的间隙。

4.注意信号的匹配和阻抗控制：在高速信号传输中，信号匹配和阻抗控制是非常重要的。

信号匹配可以提高信号的传输效率和稳定性，阻抗控制可以有效降低信号的反射和串扰。

在PCB设计中，可采用微带线或者差分线来控制信号的阻抗，并通过PCB设计软件进行阻抗模拟和分析。

5.合理决定PCB板的大小和形状：在进行PCB设计时，应根据实际需求合理决定PCB板的大小和形状。

过小的PCB板容易造成线路走线困难，过大的PCB板则会带来不必要的成本。

此外，PCB板的形状也需要考虑到机箱或外部接口的尺寸限制。

6.注意散热和电磁干扰：PCB设计中常常会涉及到热量产生和电磁干扰的问题。

为了保证电路的稳定性和可靠性，需要注意散热和屏蔽的设计。

可以通过增加散热孔或散热片来提高散热效果，采用合适的屏蔽罩来减少电磁干扰。

7.模拟和数字信号分离：在PCB设计中，模拟信号和数字信号应尽量分开布局和走线。
