物流装卸搬运设备与技术(项目1)

装卸搬运设备与技术

托盘作业法
托盘作业法就是以托盘为基本工具，最大限度地 应用集装单元的原则，以及除此之外的货物的搬 运的灵活性、标准化、流水作业、作业次数最少、 机械化等物料搬运的原则，使搬运作业组织化， 从历来的静态搬运发展到动态搬运的新的搬运作 业体制。 托盘作业法的主要机械有：叉车、托盘搬运车、 托盘移动升降机、桥式堆垛机、巷道堆垛机、码 盘机、拆盘机等。
装卸搬运设备与技术
集装箱叉车
装卸搬运设备与技术
托盘搬运车
装卸搬运设备与技术
托盘移动升降机
装卸搬运设备与技术
巷道堆垛机
装卸搬运设备与技术
网、袋作业法
网、袋作业法是指粉状、粒状货物采用多种合 成纤维和人造纤维编织布制成的集装袋，各种 袋装货物采用人造或合成纤维织成的网络，各 种块状货物（如废钢铁）采用钢丝绳编成的网 络，先行集装再进行装卸搬运的方法，称为网、 袋装卸搬运法。这种柔性集装工具体积小、自 重轻、回送方便，可一次使用，也可重复使用， 在流通领域倍受欢迎，很有发展前途。
装卸搬运设备与技术
2)集装作业法
先将货物集零为整（集装化）再行装卸搬运的方法称 为集装作业法。 它包括
集装箱作业法（分为吊上吊下方式和滚上滚下方式两类）。 托盘作业法、 网袋作业法、 货捆作业法、 滑板作业法 挂车作业法等。
装卸搬运设备与技术
集装箱作业法
①吊上吊下方式。专用集装箱码头前沿一般都 是配备岸边集装箱起重机进行船舶装卸作业。 按货场上使用的机械类型可分为下列主要机械 化方式：
按其结构、性能不同，起重机械可分为轻小型起重设备、 桥式类型起重机、臂架类型起重机及升降机四种基本类 型。
装卸搬运设备与技术
3)起重设备的适用范围与选用

使用注意事项与维护
操作培训
对操作人员进行专业培训，确保正确使用设 备。
日常维护
定期检查设备运行状况，及时发现并处理故 障。
安全操作规程
制定并执行安全操作规程，防止意外事故发 生。
保养与润滑
按照设备要求进行定期保养和润滑，延长设 备使用寿命。
设备更新与升级
技术进步
关注行业技术发展动态，及时了解新 型轻型装卸搬运设备。
业效率。
物联网技术
通过物联网技术，实现设备间的信 息共享和协同作业，提升整体物流 效率。
人工智能技术
人工智能技术应用于轻型装卸搬运 设备，实现智能调度、路径规划等 功能。
绿色环保与可持续发展
01
02
03
节能技术
采用节能技术，降低设备 能耗，减少碳排放，实现 绿色环保。
环保材料
使用环保材料制造轻型装 卸搬运设备，降低对环境 的污染。
手推车
手推车是物流行业中常见的轻型装卸搬运设备之一，主要用于短距离的货物运输和 堆垛。
它由人力推动，具有结构简单、操作方便、成本低廉等优点，适用于各种类型的货 物运输，尤其适用于散货和小批量货物的运输。
手推车可以根据货物的特性和运输要求进行定制，如加装护栏、挡板和货架等，以 提高运输效率和安全性。
它具有操作简便、承载能力大、 运行平稳等优点，能够提高装 卸效率和降低劳动强度。
电动托盘车适用于仓库、物流 中心、生产线等场合，是现代 物流系统中的重要设备之一。
手动堆高车
手动堆高车是一种具有堆高功能的轻 型装卸搬运设备，主要用于货物的垂 直搬运和堆垛。
手动堆高车适用于小批量、高货物的 搬运和堆垛，尤其适用于空间狭小、 操作简便的场合。
应用场景与范围

• 牵引车和平板车：水平运输的主要工具 结 构紧凑、 结构紧凑、外形小巧 主要用于狭 窄场所
• 自动导引搬运车 ：自动导向车是采用自动 或人工方式装载货物， 自动导向车是采用 自动或人工方式装载货物， 按设定的路线 自动行驶或牵引着载货台车至指定 地点， 再用自动或人工方式装卸货物的工业车辆。
起重机
• 起重机一般以装卸为主要功能，搬运功能 较差，搬运距离较短。由于各类起重机结 构特点，起重量、起升高度、速度和工作 级别等的不同，适用范围也各异。因此起 重机的选择应根据物品重量、形态和尺寸、 工作场地和效率等进行选择。
起重机特点
• 具有一机多用的机型（如移动式、固定式、附着 式等），能适应施工的不同需要；
具有操作简单，机动性强生产效率高等特点。 用于车站、港口、仓库、货场等场合
它具有结构简单,外形尺寸小等特点点点滴滴， 适合于狭窄的通道和仓库做搬运和堆垛工作
它具有自重轻，行走速度慢而稳定的特点， 适合于狭小的场地如室内仓库、配送中心的
装卸。
适合条形长大物料的装卸和搬运。
手动液压叉车：它是托盘搬运中最简便最有 效最常见的装卸和搬运工具。
一定要保持头脑冷静，不要随人流乱挤乱跑，避开商品的陈列柜架，向没有物品和人少的通道跑。如通道被堵住，就在有柱子的地方 或有坚实的大商品附近抱头蹲下。 二手车业务在过去的汽车公司经营的不多，但从2004年开始，一些大型的汽车公司都陆陆续续地开展了二手车的业务。开展二手车业 务也需掌握二手车的专业知识，当客户问起二手车业务的时候，销售人员不能随心所欲，在自己一知半解的情况下去回答客户的问题 。公司应制定一些规定，业务人员最好按照这些规定去回答客户。 面试者：在考虑是否要面试某些应聘者之前，你应该设定好工作要求的“基本类”和“优先考虑类”标准。 第二课时 乘车的安全

自动化仓库的装卸搬运系统 通常包括堆垛机、输送带、 穿梭车、升降机等设备，这 些设备通过计算机控制和信 息管理系统协同工作，实现 了货物的快速出入库和高效 管理。
自动化仓库的装卸搬运系统 具有许多优点，例如提高了 仓库的货物处理能力、减少 了人工干预和错误率、提高 了仓储管理的效率和精度等 。
自动化仓库的装卸搬运系统 广泛应用于制造业、零售业 、物流业等领域，为企业的 物流管理和仓储管理提供了 重要的支持和保障。
装卸搬运设备与技术
• 装卸搬运设备概述 • 装卸搬运技术介绍 • 装卸搬运设备与技术的发展趋势 • 装卸搬运设备与技术的实际应用案
例
01
装卸搬运设备概述
装卸搬运设备的种类
手动搬运车
叉车
依靠人力推动的搬运车， 适合短距离搬运。
具有货叉的搬运车，用 于堆垛、装卸货物。
吊车
利用吊索起吊重物的设 备，适用于大型货物的
03
物流园区的装卸搬运技术通 常采用智能化的管理技术和 信息技术，实现货物的快速 分拣、跟踪和管理，提高物 流园区的运行效率和智能化 水平。
04
物流园区的装卸搬运技术广 泛应用于全球的物流园区， 为企业的物流管理和仓储管 理提供了重要的支持和保障 。
THANKS
感谢观看
农业
其他行业
在农业领域，装卸搬运技术用于农产品的 采摘、运输和仓储等环节。
除上述行业外，装卸搬运技术还广泛应用 于建筑、零售、医疗等领域。
03
装卸搬运设备与技术的发展趋势
智能化
智能化装卸搬运设备
利用物联网、大数据、人工智能等技 术，实现设备的远程监控、故障诊断 、自主导航等功能，提高设备运行效 率
采用节能环保技术，如电动叉车 、太阳能供电等，降低设备能耗 和排放，减少对环境的影响。

绿色化
环保意识的提高促使物流装卸搬运设 备向绿色化发展，采用节能、减排、 降噪等环保技术。
02 常见物流装卸搬 运设备
叉车
叉车是物流行业中常用的装卸搬运设备之一，主要用于货物的堆垛、搬运和装卸等 作业。
叉车种类繁多，按结构可分为内燃叉车、电动叉车和仓储叉车等；按功能可分为平 衡重式叉车、前移式叉车、侧面叉车等。
常见的物流装卸搬运设备包括传送带、升降平台、叉车等，这些设备能够快速、准确地完成 货物的装卸和搬运工作，提高机场货站的运作效率。
机场货站的装卸搬运设备需要具备高效、准确、安全等特点，以确保航空货物的及时、准确 运输。
铁路货场
铁路货场也是物流装卸搬运设备的重要 应用场景之一，主要用于铁路货物的装
卸和搬运。
促进物流自动化
物流装卸搬运设备的应用 能够推动物流自动化的发 展，提高物流系统的智能 化水平。
设备的发展趋势
智能化
专业化
随着技术的发展，物流装卸搬运设备 正朝着智能化方向发展，具备自动识 别、智能调度、自主导航等功能。
针对不同行业和货物的特点，物流装 卸搬运设备正朝着专业化方向发展， 满足特定需求。
常见的物流装卸搬运设备包括叉车、正 面吊、龙门吊等，这些设备能够快速、 高效地完成货物的装卸和搬运工作，提
高铁路货场的运作效率。
铁路货场的装卸搬运设备需要具备高效 、稳定、安全等特点，以满足大量货物
的装卸和搬运需求。
仓库货场
仓库货场是物流装卸搬运设备的另一 个应用场景，主要用于仓库内货物的 装卸和搬运。
节能减排技术
推广节能减排技术，降低设备运行过程中的能耗和排放，提高设 备的环保性能。
绿色材料
采用环保材料和可再生能源，减少对环境的负面影响，实现可持 续发展。

CX
起重量
t
通用跨车
K（跨）
CK
起重量
t
集装箱跨车
X（箱）
CKX
起重量
t
龙门跨车
M（门）
CKM
起重量
t
表2-1叉车的类型
（1）厂牌。有的企业用两个汉语拼音字母表示，有的用两个汉字表示。厂牌由厂家自定； （2）改进代号。按汉语拼音字母顺序表示； （3）主参数代号。以额定起重量（t）×10表示，原机械工业部部颁标准起升质量不乘10； （4）传动形式代号。机械传动不标字母，动液传动标字母D，静液传动标字母J； （5）动力类型代号。汽油机标字母Q，柴油机标字母C，液态石油气机标字母Y；
下一页
上一页
返回

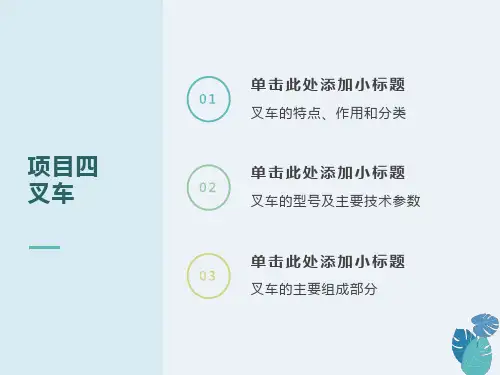

4.1 叉车的特点、作用和分类
图2-8三节门架叉车
返回
4.1 叉车的特点、作用和分类
自由起升叉车：它适于在低矮的场所，如船舱、车厢内进行装卸或堆垛作业。能够全自由起升的叉车，当叉架起升到内门架的顶端时，内门架仍不上升，因此它可以在叉车总高不变的情况下将货物堆码到与叉车总高大致相等的高度（图2-9a）。部分自由起升能提高叉车的通过性，只要门道的净空高度不低于门架全缩时的叉车总高，叉车就能通过，图2-9b表示叉车利用部分自由起升高度通过低净空门道。
下一页
上一页
返回
4.1 叉车的特点、作用和分类
返回
4.1 叉车的特点、作用和分类
上一页
下一页
返回
前移式叉车 前移式叉车的货叉可沿叉车纵向前后移动。它有两条前伸的支腿，与插腿式叉车比较，前轮较大，支腿较高，作业时支腿不能插入货物的底部。前移式叉车与插腿式叉车一样，都是货物的重心落到车辆的支撑平面内，因此，稳定性很好。

货物种类种类繁多，其中很多具有危险性； 作业环境复杂如车辆频繁进出、场地狭窄、视野不良等。
5
三、装卸搬运作业的方法
1．按装卸搬运对象分类 (1)单件货物装卸
• 指对货物进行单件、逐 件装卸搬运。
• 对长、大、笨重货物， 或集装会增加危险的货 物等采用的作业方式。
6
附：长大笨重货物类
一 级 货物长度6－10米或重量4吨以上（不含4吨）至8吨
第四章 装卸搬运技术及设备
本章内容： 4.1 装卸搬运概述 4.2 起重设备 4.3 搬运车辆 4.4 常规输送设备 4.5 集装单元装卸搬运机械
1
4.1 装卸搬运概述
一、装卸搬运的概念与作用、特点 装卸（Loading and unloading ）：指物品在指定地 点以人力或机械装入运输设备或卸下。 搬运（Handling/carrying ）：指在同一场所内，对物 品进行水平移动为主的物流作业。
9
(2)散装货物装卸 • 对块、粒、粉状货物进行装卸搬运的方式 • 从装点直到卸点，中间不落地，集装卸与搬运于一体。 • 常采用重力法、倾翻法、输送法、专用作业法等。
输送法指利用连续输送机械输送散装货物从而达到装卸搬运目的 的作业方法 专用作业法是指采用各种专用机械，通过舀、抓、铲等作业方式， 达到装卸搬运的目的。
主要是同种大批量散装或小件杂货通过连续输送机 械，连续不断地进行作业
特征：中间无停顿，货间无间隔 （２）间歇型装卸搬运
指装卸作业是由顺序相对固定的作业环节构成的循环， 呈周期性。
特征：分重程和空程两个阶段 现场组织较困难，且由于辅助作业环节、辅助作业 人员多、效率低。
13
4 、按装卸搬运的机械及机械作业方式分类 (1)吊装 采用各种起重机械从货物上部起吊，依靠起吊装置的 垂直移动实现装卸，并在吊车运行的范围内或回转的 范围内实现搬运或依靠搬运车辆实现小搬运。 运动特征：垂直装卸 (2)叉装 采用叉车从货物底部托起货物，并依靠叉车的运动进 行货物位移，搬运完全靠叉车本身，货物可不经中途 落地直接放置到目的处。 运动特征：水平运动为主

供物流功能性服务的基本手段。
（1）、以存放货物为主要职能的节点，如储备仓库、营业仓库、中转仓库、货栈等，货物在这 种节点上停滞的时间较长。
（2）、以组织物资在系统中实现移动为主要职能的节点，如流通仓库、流通中心、配送中心、 流通加工点等。
（3）、物流系统中的载体包括货运车辆、货运列车、货运船舶、货运飞机、货运管道等。
举例：自动化立体车库
图1-8
任务一 物流设施与设备的分类与作用
（二）、物流设备
第 14 页
4、包装设备 包装过程包括充填、裹包、封口等主要工序以及与其相关的前后工序，如清洗、堆码和拆卸
等。此外，包装还包括计量或在包装件上盖印等工序。
包装设备是指用于完成全部或部分包装过程的有关机器设备，主要有灌装机械、充填机械、裹包机械、
任务一
物流设施与设备的分类与作用
二、物流设施与设备在现代物流中的地位
第 17 页
设施与设备是整个现代物流系统中至为关键的重要因素，它们担负着物流作业的各项任务，对 提高物流系统的能力、效率、效果、服务和降低成本等都有着十分重要的作用。物流设施与设备在 现代物流中的地位可概括为如下四个方面：
➢ 物流设施与设备是物流系统的物质技术基础 ➢ 物流设施与设备是物流系统的重要资产 ➢ 物流设施与设备涉及物流活动的各个环节 ➢ 物流设施与设备是物流技术水平的主要标志
所需要的设备工具，主要有各种类型的托盘（如图
1-6）、货架（如图1-7）、起重堆垛机、自动化仓
库、计量设备、通风设备、温湿度控制设备、养护
设备和消防设备等。
图1-7
第 12 页
图1-6
任务一 物流设施与设备的分类与作用
自动化立体仓库
第 13 页

一、起重机械设备概念：
是用来从事起重和搬运，作循环间歇运动的 机械设备。
二、主要作用：
1）提高装卸搬运效率，节约劳动力，减轻劳 动强度，改善劳动条件；
2）缩短作业时间，加速车辆周转，加快货物 的送达和发出；
3）提高装卸质量，保证货物的完整和运输安 全；
4）降低装卸搬运成本；
5）充分利用货位，加速货位周转，减少堆码 的场地面积。
三、装卸起重机械的分类：
按其结构及运动方式可分为四大类：
１．小型起重设备：一般只有一个升降机构，如： 千斤顶、葫芦、卷扬机。
２．桥式类起重机：适用于车间、仓库、露天堆 场等场所。
悬挂梁式起重机
通用桥式起重机
桥式类起重机
轨道龙门起重机
龙门起重机
轮胎龙门起重机
抓斗装卸桥
装卸桥
集装箱装卸桥
多用途装卸桥
芦和环链电动葫芦两种。
通常用自带制动器的鼠笼型锥形转子电
动机驱动，起重量一般为 0.1～80吨，起升
高度为3～30米。多数电动葫芦由人用按纽 在地面跟随操纵，也可在司机室内操纵或采 用有线（无线）远距离控制。电动葫芦除可 单独使用外，还可同手动、链动或电动小车 装配在一起，悬挂在建筑物的顶棚或起重机 的梁上使用。
第三节 桥式起重机和门式起重机
桥式起重机在起重机械中用途最广， 数量最多，通用化程度最高。从20 世纪60年代以后称为“定型化”时 期，它的设计、制造、试验、检验
门座起重机
桥式起重机
4) 额定工作速度Ｖ
起重机的工作速度主要是指起升速度、变幅速 度、旋转速度和运行速度。
起重机上部旋转 部分相对于下部 固定部分的旋转
速度
起重机本身 的行走速度
是指取物装置或 物品的上升（或

（2）返空容易，返空时占用的运力少。 （3）装盘容易。 （4）能集中一定的货物数量。 （5）保护性差，露天存放困难。
一、托盘概述
（二）托盘的作用
（1）可以实现物品包装的单元化、规范化和标准化，保护物品，方便物流和商流
。 （2）有效的保护商品，减少物品的磨损。 （3）节省包装材料，降低包装成本，节约运输费用。 （4）促进港口的现代化、机械化。
案 例
案 例 案 例
据悉， IPPC 是国际植物保护公约 International Plant Protection Convention的简称，是1951年联合国粮食农业组织（FAO）通过的一个有 关植物保护的多边国际协议，1952年生效。而EPAL是欧洲托盘协会的缩写， 该协会属于非营利组织，主要由木托盘铲板生产商、经营商、修理商、用 户、铁路运输商及其他运输商组成。EPAL目的在于规范各用户购买和使用 通过质量认证的EPAL标志的产品，鼓励使用可回收材料，保护环境。所有
的处理产生化学变化得到的材料为原材料加工制造而成的，这类托盘既继承了所
含各类材料的优点，又可以避免材料本身的缺陷，是未来托盘发展的一个方向。
对点案例
木制托盘为何需要熏蒸处理
惠州检验检疫局工作人员在对辖区内某企业报检的含木质包装的出境 货物进行查验时，发现木托盘上除了“IPPC”标志外，还加施了“EPAL” 标志。经该局工作人员核查认定货证相符，检验检疫合格后予以放行，本 次为惠州辖区检疫放行的首批EPAL标志木托盘。
认识与运用
目 录
02
03
养护与防护设施设备的认 识与运用 自动立体化仓储设施设备
的认识与运用
01
集货入库作业 设施设备的认
识与运用
01
岗位认知

装卸搬运设备的发展历程
总结词
装卸搬运备的发展历程、趋势及未来展望
详细描述
随着物流行业的不断发展，装卸搬运设备也在不断更新换代。从最初的手动工具到现在 的自动化、智能化设备，装卸搬运设备的发展历程见证了技术的进步和物流业的发展。 未来，随着物联网、人工智能等新技术的应用，装卸搬运设备将朝着更加智能化、自动
安全操作规程
操作前检查
在操作设备前，确保设备处于良好状态，无安全隐患。
遵守操作规程
严格按照设备操作规程进行操作，避免违规操作。
定期培训
对操作人员进行定期培训，提高操作技能和安全意识。
05
装卸搬运设备的未来发展 趋势
智能化
自动化技术
装卸搬运设备将更多地采用自动 化技术，减少人工干预，提高作
业效率。
在建筑业中，装卸搬运设备用于建筑材料 、设备的运输和安装；在零售业中，这些 设备用于货物的存储、补货和展示。在这 些行业中，装卸搬运设备的运用能够提高 工作效率，降低劳动强度，并满足各行业 特定的需求。
04
装卸搬运设备的维护与保 养
日常维护保养
清洁设备
定期清理设备表面灰尘、污垢，保持设备整洁。
检查紧固件
详细描述
农业需要大量的装卸搬运作业，如将农产品从田地运输到仓 库、从仓库到加工厂等。装卸搬运设备能够提高农产品的采 摘效率，减少农产品在运输过程中的损耗，并促进农业生产 的规模化、现代化发展。
其他行业
总结词
除了物流、制造业和农业，装卸搬运设 备还广泛应用于其他行业，如建筑业、 零售业等。
VS
详细描述
输送带按材质可分为橡胶输送 带和塑料输送带；按结构形式 可分为带式输送机、链式输送 机和螺旋输送机等。

第五章 物流装卸与搬运设备
学习目标
1.了解装卸与搬运在物流系统中的作用 2.掌握主要的装卸与搬运设备的功能
第一节 物流装卸与搬运车辆
一、人力搬运设备
杠杆式手推车 手推台车 手动托盘搬运车 手推液压堆高车
（一）杠杆式手推车
最古老的、最实用的人力搬运车。适用装载较轻、 搬运距离较短的场合。
3.叉车的属具
什么是叉车的属具？ 叉车属具是为了扩大叉车作业范围，安装在
叉车上以满足各种物料搬运需求和作业特殊要 求的专用机具。
叉车属具
推出器
多桶夹
卷纸夹
串杆
集装箱吊具
侧移叉
铲斗
侧夹
倾翻叉
起重臂
锻造夹钳
旋转夹
（三）固定平台搬运车
（四）自动引导车
（五）集装箱正面吊
（六）跨运车
第二节 物流运输设备
螺旋输送机的安装方式有固定式和移动式。 螺旋输送机根据输送方向分为水平螺旋输送机和垂
直螺旋输送机。
（四）常见的螺旋输送机
水平螺旋输送机
垂直螺旋输送机
四、辊道式输送机
直辊道
弧形辊道
辊道系统
合流辊道
直角转弯辊道
翻转辊道
（一）辊道式输送机的特点
结构简单，布置灵活，输送平稳，使用方便， 最突出的是它与生产过程和装卸搬运系统能很 好地衔接和配置，并有功能的多样性，易于组 成流水线作业，可并排组成大宽度的输送机， 运送大型成件物品。
（二）气力输送机的特点
优点：改善劳动条件，提高劳动效率，利于实现自动化 可以减少货损，提高货物质量 输送管道断面尺寸小，没有牵引构件，不需空返分支 生产效率高，一般不受风浪条件影响 有利于实现散装运输，节省包装费用，降低成本

2.倾翻法
（1）定义 倾翻法是将运载工具旳载货部分倾翻因
而将货品卸出旳措施。 （2）合用范围
主要用于铁路敞车和自卸汽车旳卸载措 施，汽车一般是依托液压机械装置顶起货厢 实现卸载旳。
3.机械法
（1）定义 机械法是采用多种机械，使其工作机构直接
作用于货品，如经过舀、抓、铲等作业方式到 达装卸目旳旳措施。 （2）设备
1）降低不必要装卸环节 2）提升装卸作业旳连续性 3）相对集中装卸地点 4）力求装卸设备、设施、工艺等原则化 5）提升货品集装化或散装化作业水平 6）做好装卸现场组织工作
3、装卸组织工作
1）制定科学合理旳装卸工艺方案 2）加强装卸作业调度指挥工作 3）加强和改善装卸劳动管理 4）加强当代通信系统应用水平 5）提升装卸机械化水平 6）应用数学措施改善装卸劳动力旳组织工作
活性指数分为0-4共5个等级,分别 表达活性程度从低到高。
▪ 5 缩短搬运距离
▪ 工厂、物流据点旳平面布局对搬运距离旳 影响
▪ 作业组织工作水平对搬运距离旳影响
二、装卸搬运旳作业组织工作
1、车辆装卸作业停歇时间构成
1）车辆装卸作业停歇时间旳含义
车辆因完毕货品装卸作业所占用旳时间， 是车辆停歇时间旳构成部分，称为车辆装卸 作业停歇时间。
（3）特点 滑板作业法虽具有托盘作业法旳优点且占
用作业场地少，但带推拉器旳叉车较重、机动 性较差，对货品包装与规格化旳要求很高，不 然，不易顺利作业。
6.网袋作业法
（1）定义 将粉粒状货品装入多种合成纤维和人造纤
维编织成旳集装袋、将多种袋装货品装入多种 合成纤维或人造纤维编织成旳网、将多种块状 货品装入用钢丝绳编成旳网，这种先集装再进 行装卸作业旳措施称为网袋作业法。
