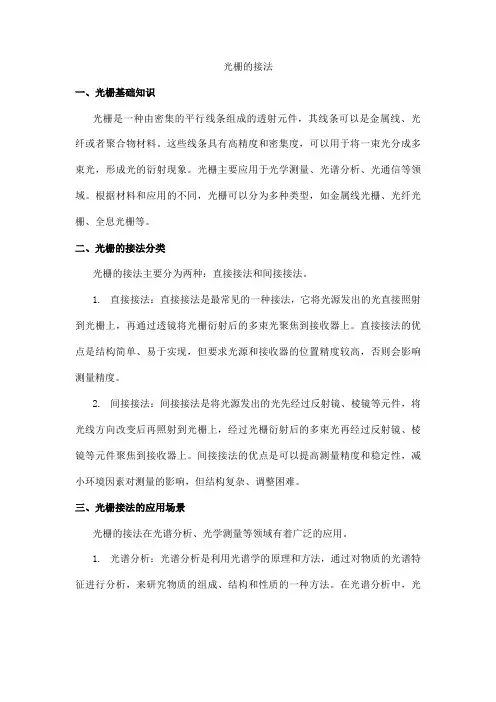

光栅的接法一、光栅基础知识光栅是一种由密集的平行线条组成的透射元件,其线条可以是金属线、光纤或者聚合物材料。
这些线条具有高精度和密集度,可以用于将一束光分成多束光,形成光的衍射现象。
光栅主要应用于光学测量、光谱分析、光通信等领域。
根据材料和应用的不同,光栅可以分为多种类型,如金属线光栅、光纤光栅、全息光栅等。
二、光栅的接法分类光栅的接法主要分为两种:直接接法和间接接法。
1.直接接法:直接接法是最常见的一种接法,它将光源发出的光直接照射到光栅上,再通过透镜将光栅衍射后的多束光聚焦到接收器上。
直接接法的优点是结构简单、易于实现,但要求光源和接收器的位置精度较高,否则会影响测量精度。
2.间接接法:间接接法是将光源发出的光先经过反射镜、棱镜等元件,将光线方向改变后再照射到光栅上,经过光栅衍射后的多束光再经过反射镜、棱镜等元件聚焦到接收器上。
间接接法的优点是可以提高测量精度和稳定性,减小环境因素对测量的影响,但结构复杂、调整困难。
三、光栅接法的应用场景光栅的接法在光谱分析、光学测量等领域有着广泛的应用。
1.光谱分析:光谱分析是利用光谱学的原理和方法,通过对物质的光谱特征进行分析,来研究物质的组成、结构和性质的一种方法。
在光谱分析中,光栅作为一种重要的分光元件,可以将一束复合光分成多束单色光,以便于后续的光谱分析和测量。
2.光学测量:光学测量是利用光学原理和方法进行测量和检测的一种技术,其应用领域广泛,如机械、电子、医学等。
在光学测量中,光栅可以作为一种精密的光学元件,用于测量各种物理量,如长度、角度、位移等。
3.光通信:光通信是一种利用光信号进行通信的技术,具有高速、大容量、远距离传输等优点。
在光通信中,光栅可以作为一种分波元件,用于实现波长的选择和分束,从而实现高速的光信号传输和处理。
四、光栅接法的注意事项在选择和使用光栅接法时,需要注意以下几点:1.光源的选择:光源的选择对于光栅的接法非常重要。
光源的波长、功率和稳定性等因素都会影响光栅的测量精度和稳定性。

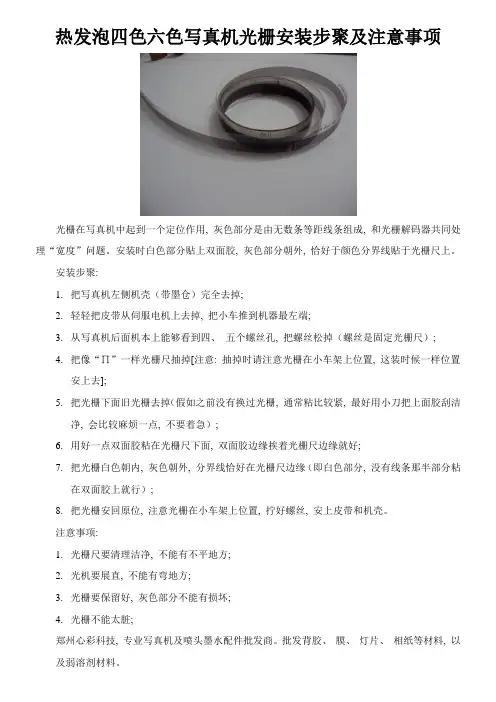

热发泡四色六色写真机光栅安装步聚及注意事项
光栅在写真机中起到一个定位作用, 灰色部分是由无数条等距线条组成, 和光栅解码器共同处理“宽度”问题。
安装时白色部分贴上双面胶, 灰色部分朝外, 恰好于颜色分界线贴于光栅尺上。
安装步聚:
1.把写真机左侧机壳(带墨仓)完全去掉;
2.轻轻把皮带从伺服电机上去掉, 把小车推到机器最左端;
3.从写真机后面机本上能够看到四、五个螺丝孔, 把螺丝松掉(螺丝是固定光栅尺);
4.把像“∏”一样光栅尺抽掉[注意: 抽掉时请注意光栅在小车架上位置, 这装时候一样位置
安上去];
5.把光栅下面旧光栅去掉(假如之前没有换过光栅, 通常粘比较紧, 最好用小刀把上面胶刮洁
净, 会比较麻烦一点, 不要着急);
6.用好一点双面胶粘在光栅尺下面, 双面胶边缘挨着光栅尺边缘就好;
7.把光栅白色朝内, 灰色朝外, 分界线恰好在光栅尺边缘(即白色部分, 没有线条那半部分粘
在双面胶上就行);
8.把光栅安回原位, 注意光栅在小车架上位置, 拧好螺丝, 安上皮带和机壳。
注意事项:
1.光栅尺要清理洁净, 不能有不平地方;
2.光机要展直, 不能有弯地方;
3.光栅要保留好, 灰色部分不能有损坏;
4.光栅不能太脏;
郑州心彩科技, 专业写真机及喷头墨水配件批发商。
批发背胶、膜、灯片、相纸等材料, 以及弱溶剂材料。
光栅尺安装说明一、根据阿贝误差原理,传感器应尽量安装在靠近机床工作台的车身基面上。
二、根据机床的行程选择光栅尺的长度,有效测量长度大于机床行程,即行程两端至少应留 20mm 余量。
主尺孔距为: L=L 0 +147 ( L 0 标称尺寸,单位 mm )。
三、将光栅尺用 M6 内六角螺钉固定在基面上,确保主尺上端面同正面与移动方向平行,误差≤ 0.1mm/m 。
四、读数头孔距为60 ± 0.1mm 用 M4 内六角螺钉固定于相对主尺运行的另一基面上,或用 M6 内六角螺钉固定于安装附件上,固定读数头的安装附件要设计成上下有 1mm 的调整量。
读数头拔叉与外壳全长移动中不能有磨擦声。
读数头后基面同主尺基面平行。
当发现有安装误差时,可以将读数头前后平称 0.1~0.2mm ,读数头与主尺之间保持0.8 ± 0.15mm 的间隙。
尽量使读数头安装在非运动部件上,以利于信号线的固定,信号线禁止同电源线平行布置。
五、在安装光栅尺的机床导轨上应装限位装置。
六、光栅尺安装完毕后应认真检查,确保安装无误后方可移动工作台,运动中不应有异常声,接通电源检查技术是否正确,检查时可用标准块规对比。
若有误差可通过数显表进行修正。
七、一切正常后应将光栅尺防护罩固紧,光栅尺防护罩应将主尺全部防护好,严禁油污、金属屑等进入主尺内。
安装方式说明安装方式的选择必须注意切屑、冷却液及油液的溅落方向,A、B、C三种方式为正确,读数头最好固定在机床非移动部件上,以简化电缆敷设。
安装基面:光栅尺体及读数头分别安装在机床相对的两个部件上,对安装基面的要求如图所示:安装精度光栅尺相互垂直的两个侧面与机床导轨运动方面的平行度误差在全长范围内部大于0.2毫米,读数头与光栅尺相邻两平行平面的间隙1.2-1.5毫米,如图所示:检查接通电源,移动工作台,观察数显表计数是否正常,如图所示,使用百分比表或其他量具,使其与数显表同时调零或记忆起始数据往返多次后回到初始位置,归零误差或与记忆起始数据应不大于+0.01毫米光栅数显测量系统是一种能自动检测和自动显示的光机电一体化产品,是改造旧机床,装备新机床以及各种长度计量仪器的重要配套件,是用微电子技术改造传统工业的方向之一。

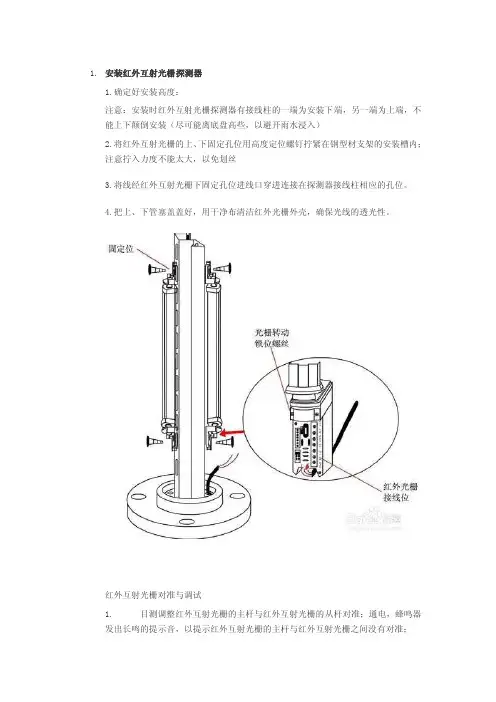

1.安装红外互射光栅探测器
1.确定好安装高度:
注意:安装时红外互射光栅探测器有接线柱的一端为安装下端,另一端为上端,不能上下颠倒安装(尽可能离底盘高些,以避开雨水浸入)
2.将红外互射光栅的上、下固定孔位用高度定位螺钉拧紧在钢型材支架的安装槽内;
注意拧入力度不能太大,以免划丝
3.将线经红外互射光栅下固定孔位进线口穿进连接在探测器接线柱相应的孔位。
4.把上、下管塞盖盖好,用干净布清洁红外光栅外壳,确保光线的透光性。
2. 4
红外互射光栅对准与调试
1. 目测调整红外互射光栅的主杆与红外互射光栅的从杆对准;通电,蜂鸣器
发出长鸣的提示音,以提示红外互射光栅的主杆与红外互射光栅之间没有对准;
2. 以目测情况下,向最佳对准线旋转红外互射光栅的主杆或红外互射光栅从杆,蜂鸣器鸣响声会由快速变不响,此时为最佳位置。
3. 拧紧红外互射光栅上/下固定座的偏角光栅转动锁位螺丝;盖紧两端防护盖;
4. 报警测试;模拟入侵者入侵,当穿过防范光束时,红外互射光栅的主杆蜂鸣器发出报警提示音鸣响,继电器常闭端断开。
5. 确认红外互射光栅的主杆与红外互射光栅的从杆上/下固定座的转动锁位螺丝、高度定位螺丝已拧紧、防护盖已盖牢;慢慢套上PC筒,注意不要碰到内部探测器;
6. 再进行一次报警测试
备注:在一些大型应用场所,为了能更快速,更准确的进行产品安装,建议使用水准仪进行水平定位。
(1)安装基面
安装光栅位移传感器时,不能直接将传感器安装在粗糙不平的机床床身上,更不能安装在打底涂漆的机床床身上。
光栅尺定尺和动尺分别安装在机床相对运动的两个部件上,用千分表检查机床工作台主尺安装面于导轨运动方向的平行度,要求达到平行度为0.1mm以内。
(2)主尺安装
将光栅尺M4螺钉上在机床的中托板安装面上,但不要上紧。
把千分表固定在床身上,移动中托板(主尺与中托板同时移动),用千分表测量主尺平面与机床导轨运动方向的平行度,调整主尺M4螺钉位置,使主尺平行度满足0.1mm/1000mm以内。
在安装光栅主尺时应注意:在安装定尺时,不能象桥梁式只安装两端头,尚需在整个定尺尺身中有支撑。
(3)滑尺的安装
在安装滑尺时,首先应保证滑尺的基面达到安装要求,其安装方法与定尺相似。
调整滑尺使滑尺与定尺平行度保证在0.1mm/1000mm以内,其滑尺与定尺的间隙控制在1mm~1.5mm之内。
(4)限位装置
光栅位移传感器全部装完后,一定要在机床导轨上安装限位装置以免在加工过程中滑尺冲撞到定尺两端,从而损坏光栅尺,且应尽量选用超出机床加工尺寸100mm左右的光栅尺,以留有运动余地。
注意事项:
①不能带电拨光栅尺信号线插头。
②光栅信号线连接以前一定要检查屏蔽外来电磁辐射是否良好。
③光栅在装配时严禁剧烈震动及摔打,以免破坏光栅尺,如光栅尺断裂等。
光栅尺安装方法嘿,朋友们!今天咱就来唠唠光栅尺安装方法这档子事儿。
你说这光栅尺啊,就好比是机器的眼睛,能让机器精准地知道自己的位置和动作呢。
那要怎么把这双“眼睛”安好呢?先得找个合适的地儿呀。
就跟你找睡觉的床一样,得平平整整,舒舒服服的。
安装面可不能有坑坑洼洼,不然这“眼睛”看东西能准嘛!然后呢,把光栅尺轻轻放上去,就像你把宝贝玩意儿小心翼翼搁在架子上一样。
这时候可别毛手毛脚的,得温柔点儿。
接着,把固定螺丝拧上,可别拧太紧咯,不然会把它弄疼的呀。
再来说说读数头的安装吧。
这读数头就像是“眼睛”的晶状体,得对准了光栅尺才行。
你想想,要是晶状体歪了,那能看清东西吗?把读数头轻轻靠上去,调整好位置,让它和光栅尺亲密无间地配合。
安装过程中,你得时刻留意呀,就像你走路得看着脚下别摔跟头一样。
看看有没有哪儿没对齐,有没有哪儿松动了。
要是出了岔子,那可就麻烦啦。
还有啊,安装的时候别心急,别想着一下子就弄好。
这又不是赛跑,急啥呀。
慢慢来,一步一步稳稳当当的,才能把这光栅尺装好。
等都安装好了,你可得好好检查检查。
就像你出门前得照照镜子,看看自己穿戴整齐没有。
看看这“眼睛”是不是能正常工作,读数是不是准确。
要是有问题,赶紧调整,可别等用的时候才发现不行。
总之啊,安装光栅尺就跟你做一件精细的手工活儿一样,得细心,得耐心。
你要是马马虎虎的,它可就不好好给你干活啦!咱得把它伺候好了,它才能给咱好好服务呀,对不对?大家可别嫌我啰嗦,这都是经验之谈呐!希望大家都能顺顺利利地把光栅尺安装好,让机器们都能拥有明亮的“眼睛”,精准地工作!。
光栅尺安装说明郑重声明!!!(此安装步骤仅供参考,由于机床结构不同,安装时要灵活运用。
按照此步骤安装所引起的光栅尺损坏,本公司概不负责。
本说明的最终解释权归本公司所有)。
1:铣床X轴安装步骤:铣床X轴的工作行程最长,一般情况下,为便于操作。
光栅尺体安装在工作合的内侧面上。
读数头安装在横拖板内侧面上。
铣床X轴安装步骤如下:(1):选位摇动机床横向手轮,使X轴归正,,负方向达到最大行程,确定尺身和读数头的位置。
清洁机床安装部位。
(2):画线用卡尺量出工作台厚度80mm。
工作台上表面为基准面,距上表面60mm 处画线,距上表面87.5mm处画线交横拖板的垂直平分线于一点,交点为圆心30mm为半径画线,将光栅尺身贴在安装面上,尺身底面与工作台底面平齐。
画出两安装孔位置。
(见图1.1)(3):钻孔,攻丝用D4.2的钻头钻尺身两安装孔和读数头两安装孔。
深度15mm。
用M5的丝锥攻尺身两安装孔和读数头两安装孔。
深度10mm。
表面去毛刺,去污迹。
(3):安装尺身用M5×15的螺钉连同弹簧垫圈,平垫圈安装尺身。
(见图1.2)图1.1图1.2(5):检测调校光学尺高低和水平时,必须以光学尺的长度中心取两边对称点作为调校基准点,任一光学尺不论在调校高低和水平方向时,最后调节范围对尺身而言,以表头距尺身两端距离各不超过20mm为准,对读数头而言,在两个四方基准面之间。
(见图1. 3)检测高低和水平方向相对于机床导轨平行度小于0.15mm。
(见图1. 4)图1. 4(6):安装读数头。
用M5×35螺钉,弹簧垫圈,平垫圈固定读数头。
要求读数头和尺身高低方向间隙在1.2-1.5mm。
(见图1.5)图1.5(7):检测读数头安装面a:若尺身安装面与读数头安装面互相平行,安装面之间的平行度小于0.1mm。
(见图1.6)b:若尺身安装面和读数头安装面互相垂直,安装面之间的垂直度小于0.1mm。
(见图1. 7)c:读数头和尺身水平方向错位1.5mm。

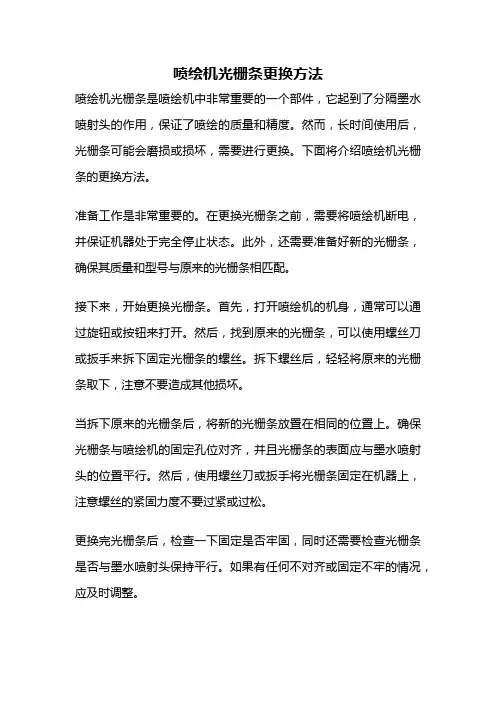

喷绘机光栅条更换方法喷绘机光栅条是喷绘机中非常重要的一个部件,它起到了分隔墨水喷射头的作用,保证了喷绘的质量和精度。
然而,长时间使用后,光栅条可能会磨损或损坏,需要进行更换。
下面将介绍喷绘机光栅条的更换方法。
准备工作是非常重要的。
在更换光栅条之前,需要将喷绘机断电,并保证机器处于完全停止状态。
此外,还需要准备好新的光栅条,确保其质量和型号与原来的光栅条相匹配。
接下来,开始更换光栅条。
首先,打开喷绘机的机身,通常可以通过旋钮或按钮来打开。
然后,找到原来的光栅条,可以使用螺丝刀或扳手来拆下固定光栅条的螺丝。
拆下螺丝后,轻轻将原来的光栅条取下,注意不要造成其他损坏。
当拆下原来的光栅条后,将新的光栅条放置在相同的位置上。
确保光栅条与喷绘机的固定孔位对齐,并且光栅条的表面应与墨水喷射头的位置平行。
然后,使用螺丝刀或扳手将光栅条固定在机器上,注意螺丝的紧固力度不要过紧或过松。
更换完光栅条后,检查一下固定是否牢固,同时还需要检查光栅条是否与墨水喷射头保持平行。
如果有任何不对齐或固定不牢的情况,应及时调整。
接下来,可以重新启动喷绘机,并进行一些测试来确保更换后的光栅条工作正常。
可以选择一张测试图案进行打印,观察打印效果是否正常,墨水是否喷洒均匀。
如果发现打印质量有问题,可能需要重新检查光栅条的安装是否正确,并根据需要进行调整。
在更换光栅条过程中,需要注意一些细节。
首先,要避免过度拧紧螺丝,以免损坏光栅条或机器。
其次,在安装过程中要小心操作,避免碰撞或刮伤光栅条。
此外,更换光栅条后,也要及时清洁墨水喷射头,以确保其正常工作。
喷绘机光栅条的更换是一项技术活,需要注意细节和安全。
正确的更换光栅条可以保证喷绘机的正常运行和打印质量,提高工作效率。
希望通过本文的介绍,能为需要更换光栅条的朋友提供一些帮助。
天彩写真机光栅安装方法
1.准备工具和材料
光栅安装所需的工具和材料包括光栅本身、安装螺丝、螺丝刀、导轨、电源线、数据线等。
在安装之前,务必确保所有材料齐全。
2.确定光栅位置
根据设备的要求和安装点的特点,确定光栅的安装位置。
通常情况下,光栅会安装在设备的运动轴上,以便测量和监控设备的运动情况。
3.准备安装基座
安装光栅之前,我们需要为其准备一个安装基座。
基座通常由导轨和
安装板构成,其中导轨负责固定光栅的位置,安装板用于固定光栅。
4.安装基座
使用螺丝刀将导轨紧固在设备上。
确保导轨平整、固定牢固,以确保
光栅安装的稳定性。
5.安装光栅
将光栅安装在导轨上,并用螺丝将其固定在安装板上。
在紧固螺丝时,需要注意力度适中,以免损坏设备或光栅。
6.连接电源和数据线
将光栅的电源线和数据线分别连接到设备的电源和数据接口上。
确保
接触良好,避免短路或接触不良等问题。
7.测试和调试
完成安装后,进行光栅的测试和调试工作。
通过软件或设备自带的功能,检查光栅与设备的连接是否正常,测量并校准设备的位置和速度。
确保光栅能够正常工作。
总结:。

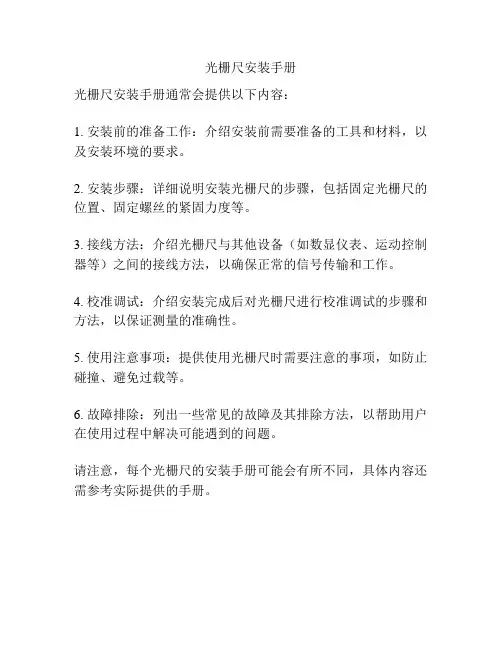

光栅尺安装手册
光栅尺安装手册通常会提供以下内容:
1. 安装前的准备工作:介绍安装前需要准备的工具和材料,以及安装环境的要求。
2. 安装步骤:详细说明安装光栅尺的步骤,包括固定光栅尺的位置、固定螺丝的紧固力度等。
3. 接线方法:介绍光栅尺与其他设备(如数显仪表、运动控制器等)之间的接线方法,以确保正常的信号传输和工作。
4. 校准调试:介绍安装完成后对光栅尺进行校准调试的步骤和方法,以保证测量的准确性。
5. 使用注意事项:提供使用光栅尺时需要注意的事项,如防止碰撞、避免过载等。
6. 故障排除:列出一些常见的故障及其排除方法,以帮助用户在使用过程中解决可能遇到的问题。
请注意,每个光栅尺的安装手册可能会有所不同,具体内容还需参考实际提供的手册。

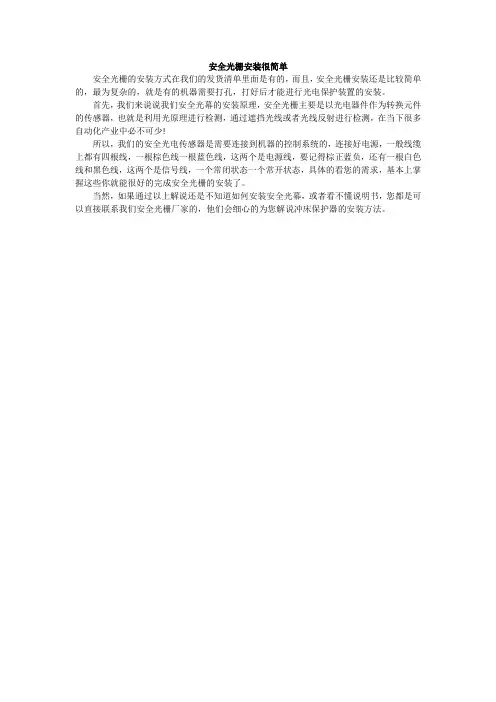

安全光栅安装很简单
安全光栅的安装方式在我们的发货清单里面是有的,而且,安全光栅安装还是比较简单的,最为复杂的,就是有的机器需要打孔,打好后才能进行光电保护装置的安装。
首先,我们来说说我们安全光幕的安装原理,安全光栅主要是以光电器件作为转换元件的传感器,也就是利用光原理进行检测,通过遮挡光线或者光线反射进行检测,在当下很多自动化产业中必不可少!
所以,我们的安全光电传感器是需要连接到机器的控制系统的,连接好电源,一般线缆上都有四根线,一根棕色线一根蓝色线,这两个是电源线,要记得棕正蓝负,还有一根白色线和黑色线,这两个是信号线,一个常闭状态一个常开状态,具体的看您的需求,基本上掌握这些你就能很好的完成安全光栅的安装了。
当然,如果通过以上解说还是不知道如何安装安全光幕,或者看不懂说明书,您都是可以直接联系我们安全光栅厂家的,他们会细心的为您解说冲床保护器的安装方法。
光柵配線與安裝產品結構安裝說明1.如果需要對蜂鳴器或警報輸出狀態進行設置(一般按出廠默認即可),先把光柵主機管塞拉出(注意:在拉出管塞之前必須把光柵斷電),然後再把光柵主機主板拉出,設置完畢把光柵主機主板推回鋁合金管中並把光柵主板隨著鋁合金管套的卡槽插到管塞中2.用手抓住管塞上蓋像後拉打開上蓋3.用鑽頭在牆上鑽好安裝孔,釘入塑膠柱,裝上螺釘套筒,然後用M4*25的自攻螺絲將上下安裝座固定,一對光柵的主機與從機高度要在同一水平面上,並且要垂直於地面,注意:紅外光柵有線端要在下方,另一端在上方,否則會產生漏水現象。
4.用手抓住防水膠塞的柄向外拉,打開防水膠塞5.逆時針旋轉擰開密封蓋6.把螺絲刀(一字起)插入電路板的推拉孔,然後螺絲刀(一字起)輕輕的往外拉把電路板拉出,即可對光柵進行功能設置。
(注:工廠預設為直接手拉就可以拉出需配線的點,不用整個拉出來)7.主機板設置圖主機J5J1插上跳線帽為A頻(此時從機也必須選為A頻工作方式)拔掉跳線帽為B頻(此時從機也必須選為B頻工作方式)J2插上跳線帽為異步(在三對或三對以上光柵在同一直線上或同一平面上使用時必須接上同步線並設置成同步工作方式)拔掉跳線帽為同步(必須接上同步線)J3 插上跳線帽為主機的防拆開關不起作用,用於安裝調試拔掉跳線帽為主機的防拆開關正常作用J6L 跳線帽插在”L”處 大功率M 跳線帽插在”M”處 中功率S 跳線帽插在”S”處 小功率跳線帽拔掉 微功率J66NC 跳線帽插在 “NC”側以常閉信號輸出NO 跳線帽插在 “NO”側以常開信號輸出J4SIN 跳線帽插在 “SIN”側觸發任一光束時蜂鳴器響,30分內無觸發報警自動切換到 “DOU”的狀態DOU 跳線帽插在 “DOU”側 有報警輸出時蜂鳴器響跳線帽拔掉蜂鳴器在任何情況下都不會響從機J10J1 插上跳線帽為A頻(此時主機也必須選為A頻工作方式) 拔掉跳線帽為B頻(此時主機也必須選為B頻工作方式) J3 插上跳線帽為主機的防拆開關不起作用,用於安裝調試 拔掉跳線帽為主機的防拆開關正常作用J12L 跳線帽插在”L”處 大功率M 跳線帽插在”M”處 中功率S 跳線帽插在”S”處 小功率跳線帽拔掉 微功率8.接線9.接線法單電源供電同步模式此模式下電源供給主機在由主機拉線供給從機,並且主機RT孔拉線至從機RT孔,主機GND線也拉至從機GND。
长距离光幕安全光栅安装方法
长距离光幕安全光栅的安装方法主要包括以下步骤:
1. 确定安装位置:根据实际应用场景,选择需要防护的区域周围作为安装位置,并确保安全光栅的探测范围能够覆盖整个区域。
2. 安装支架:在选定的安装位置上安装支架,并根据需要进行调整。
支架的位置和角度需要根据实际情况来调整,以保证安全光栅的有效探测范围。
3. 连接线路:根据产品说明书,连接安全光栅的电源线、信号线等线路,并进行必要的接地处理。
4. 调试与校准:完成安装后,需要对安全光栅进行调试和校准,以确保其正常工作并达到预期的防护效果。
需要注意的是,长距离光幕安全光栅的安装需要专业人员进行操作,以确保安装质量和使用效果。
在安装过程中,要遵循产品说明书和相关规范,确保安全、可靠。
光栅尺的安装
1:安装时光栅尺必须以机床导轨为基准并相扶平行。
光栅尺量程的中心位置应处于机床行程的中心位置。
必须保证光栅尺的实际量程大于机床的最大行程。
2:安装的优先原则是光栅尺应装在接近机床传动丝杆的位置,安装后光栅尺尺体随工作台移动,读数头在机床上固定不动。
3:光栅尺的安装应不妨碍机床的操作,不减少机床原有的使用功能。
4:安装后光栅尺应不容易受到撞击,如在加工时不妨碍机床的手柄,制动装置,或其他凸出部位的影响,及上落工件时不易接触到。
5:光栅尺应所示竖装,条件不许可时亦可平装,切不可倒装,读数头在上,尺体在下,切勿将尺体胶条密封口正对机床冷却油液喷出处。
光栅尺测量技术是集光,机,电,为一体的数字传感器技术。
它采用光电转换技术将机械位置的信息转换成数字信号输出.。
光栅尺安装方法
安装光栅尺的方法如下:
1. 准备工具:十字螺丝刀、螺丝扳手、水平仪等。
2. 将光栅尺固定在需要安装的位置上。
通常情况下,光栅尺安装在机械设备上的固定槽中或支架上。
使用螺丝扳手将光栅尺紧固在固定槽上,确保其牢固稳定。
3. 使用水平仪检查光栅尺的安装位置是否水平。
若不水平,可以通过调整支架或加垫片等方式进行调整,直到光栅尺水平安装。
4. 连接电缆。
将光栅尺的信号电缆连接到适配器或主控制器上,确保连接牢固并无松动。
若有连接插头,则需要正确插入插孔中。
5. 测试测量。
在光栅尺安装完成后,启动机械设备并进行测试测量,确保光栅尺正常工作。
重要提示:在进行光栅尺安装时,请务必仔细阅读并遵循安装手册中的操作步骤和注意事项,以确保正确安装并避免不必要的损害或事故发生。
同时,为了保证测量精度和设备正常运行,建议将光栅尺的安装工作交由专业的技术人员完成。
光栅安装方法:要把铝合金板拆下来,光栅贴在铝合金板U 型槽里面,拆铝合金板之前最好做个记号,记住铝合金板的高低位置。
撕掉旧光栅,铝板上的残余双面胶不用清除(但胶面要平整),两个人进行操作,把粘性好的双面胶贴到铝板上,贴好后,再贴光栅,光栅不分正反面和左右,光栅灰色部分再外面,透明部分粘到双面胶上,光栅一定要贴平整,不能出现波浪,光栅不要粘的太靠里,尽量靠外粘,灰色部分必须全部露出,稍微露出一点白边没事。
光栅两端长出来的多余部分要裁掉。
铝合金板安装到机器上以后,一定要确保光栅在光栅解码器中间的缝隙里面,解码器不能蹭到光栅,否则用不了多久光栅就会划坏。
如果安装失败,必须用新光栅重新安装。
(特别注意事项:1,光栅必须安装平整。
2,光栅尽量靠外装,灰色部分必须全部露出。
3,光栅必须从解码器中间的缝隙穿过。
以上三点做不好都会引起开机报错)。
第1篇一、前言光栅作为一种重要的光学元件,广泛应用于激光加工、光学测量、光谱分析等领域。
光栅的安装与调试是保证其性能发挥的关键环节。
本方案旨在详细阐述光栅施工的步骤、注意事项及质量控制措施,以确保光栅安装工程的顺利进行。
二、工程概况1. 工程名称:XX项目光栅安装工程2. 工程地点:XX地点3. 施工单位:XX施工单位4. 设计单位:XX设计单位5. 施工周期:XX天三、施工准备1. 技术准备(1)熟悉光栅产品说明书、设计图纸及相关技术规范;(2)了解光栅的安装要求、调试方法及注意事项;(3)组织施工人员学习光栅安装工艺,确保施工人员掌握相关技能。
2. 材料准备(1)光栅:根据设计要求选择合适的光栅型号及规格;(2)安装支架:根据光栅尺寸及安装位置选择合适的支架;(3)紧固件:包括螺丝、螺母等;(4)工具:扳手、螺丝刀、水平仪、钢尺等。
3. 人员准备(1)成立施工小组,明确各成员职责;(2)对施工人员进行安全教育和培训;(3)确保施工人员具备一定的光学知识及安装技能。
四、施工工艺1. 施工准备(1)检查施工现场,确保场地平整、无杂物;(2)清理安装位置,确保无灰尘、油污等;(3)核对光栅型号、规格及数量,确保无误。
2. 光栅安装(1)将光栅放置在支架上,调整光栅位置,使其与支架平行;(2)使用水平仪检查光栅水平度,确保误差在允许范围内;(3)使用钢尺测量光栅间距,确保符合设计要求;(4)将光栅与支架固定,使用紧固件紧固;(5)检查光栅安装质量,确保无松动、变形等情况。
3. 调试(1)检查光栅表面是否有划痕、污渍等;(2)调整光栅角度,使其满足设计要求;(3)使用光学仪器检测光栅性能,确保其满足设计要求;(4)记录调试数据,为后续维护提供依据。
五、质量控制措施1. 严格控制材料质量,确保光栅及配件符合设计要求;2. 严格按照施工工艺进行操作,确保施工质量;3. 定期检查施工进度及质量,发现问题及时整改;4. 加强施工人员培训,提高施工技能;5. 做好施工记录,为工程验收提供依据。
光栅安装方法:要把铝合金板拆下来,光栅贴在铝合金板U 型槽里面,拆铝合金板之前最好做个记号,记住铝合金板的高低位置。
撕掉旧光栅,铝板上的残余双面胶不用清除(但胶面要平整),两个人进行操作,把粘性好的双面胶贴到铝板上,贴好后,再贴光栅,光栅不分正反面和左右,光栅灰色部分再外面,透明部分粘到双面胶上,光栅一定要贴平整,不能出现波浪,光栅不要粘的太靠里,尽量靠外粘,灰色部分必须全部露出,稍微露出一点白边没事。
光栅两端长出来的多余部分要裁掉。
铝合金板安装到机器上以后,一定要确保光栅在光栅解码器中间的缝隙里面,解码器不能蹭到光栅,否则用不了多久光栅就会划坏。
如果安装失败,必须用新光栅重新安装。
(特别注意事项:1,光栅必须安装平整。
2,光栅尽量靠外装,灰色部分必须全部露出。
3,光栅必须从解码器中间的缝隙穿过。
以上三点做不好都会引起开机报错)。
