实训项目八奥迪发动机燃油供给系统任务一燃油供给系统的认知学时一、工作任务1、了解燃油供给系统，能熟知燃油供给系统的组成及作用。
2、掌握燃油滤芯的更换步骤。
二、项目认知1、燃油供给系统的概述（1）作用：燃油供给系统的功用是根据的要求提供燃油与空气混合形成一定浓度的（2）组成：燃油供给系统由和两部分组成，如图8-1所示。
□图8-1 燃油供给系统2、燃油供给系统的认知（1）第一部分为部分，主要部件、、、、，如图8-2所示。
（2）燃油泵由操控。
触发指令由发出，其形式是信号，如图8-3所示。
□图8-2 低压燃油泵内部结构□图8-3 低压燃油泵总成□图8-4 燃油滤清器内部结构□图8-5 燃油滤清器实物（3）燃油滤清器的功用是。
燃油滤清器中集成了一个，可将油压调节在之间。
当燃油泵输出油压高时，如图8-4所示。
进入燃油滤清器的燃油将油压调节器的回油阀顶开，通过回油阀回到燃油箱的油量增多，低压系统油压下降；反之，当燃油泵输出油压低时，通过回油阀回到燃油箱的油量减少，低压系统油压上升，如图8-5所示实物。
（4）低压燃油泵控制单元安装在电动油泵的上面。
其作用主要是，使低压燃油系统的油压根据发动机的具体工况需求控制在3.5 ～ 7bar，如图8-6所示。
□图8-6 燃油控制系统（5）第二部分为部分，主要部件有、、、压力限制器和，如图8-7所示。
□图8-7 高压系统元件（6）高压燃油泵的功用是。
高压燃油泵是一个柱塞泵,柱塞泵依靠上的一个“方形”凸轮驱动工作，如图8-8、图8-9所示。
□图8-8 高压燃油泵回油过程□图8-9 高压燃油泵供油过程（7）高压燃油泵是一个柱塞泵,柱塞泵依靠上的一个“方形”凸轮驱动工作，如图8-10所示。
图8-11所示高压油泵实物。
□图8-10 高压燃油泵进油过程□图8-11 高压燃油泵实物（8）高压喷油器的功用是，将高压油轨中的燃油以最佳的、和喷油率喷入燃烧室，如图8-12为高压喷油器内部结构，图8-13所示实物图。

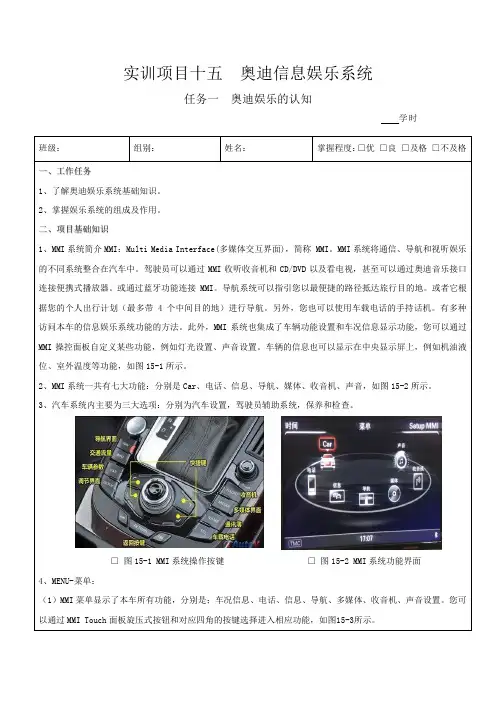

实训项目十五奥迪信息娱乐系统任务一奥迪娱乐的认知学时班级：组别：姓名：掌握程度：□优□良□及格□不及格一、工作任务1、了解奥迪娱乐系统基础知识。
2、掌握娱乐系统的组成及作用。
二、项目基础知识1、MMI系统简介MMI：Multi Media Interface(多媒体交互界面)，简称 MMI。
MMI系统将通信、导航和视听娱乐的不同系统整合在汽车中。
驾驶员可以通过MMI收听收音机和CD/DVD以及看电视，甚至可以通过奥迪音乐接口连接便携式播放器。
或通过蓝牙功能连接 MMI。
导航系统可以指引您以最便捷的路径抵达旅行目的地。
或者它根据您的个人出行计划（最多带 4 个中间目的地）进行导航。
另外，您也可以使用车载电话的手持话机。
有多种访问本车的信息娱乐系统功能的方法。
此外，MMI系统也集成了车辆功能设置和车况信息显示功能，您可以通过MMI操控面板自定义某些功能，例如灯光设置、声音设置。
车辆的信息也可以显示在中央显示屏上，例如机油液位、室外温度等功能，如图15-1所示。
2、MMI系统一共有七大功能：分别是Car、电话、信息、导航、媒体、收音机、声音，如图15-2所示。
3、汽车系统内主要为三大选项：分别为汽车设置，驾驶员辅助系统，保养和检查。
□图15-1 MMI系统操作按键□图15-2 MMI系统功能界面4、MENU-菜单：（1）MMI菜单显示了本车所有功能，分别是；车况信息、电话、信息、导航、多媒体、收音机、声音设置。
您可以通过MMI Touch面板旋压式按钮和对应四角的按键选择进入相应功能，如图15-3所示。
□ 图15-3 MENU-菜单（2）左上角时间，可以设置日期，时间，日期格式如图15-4所示，时区选择如图15-5所示，时间源可以选择手动或者是GPS。
□ 图15-4 时间设置□ 图15-5 地区设置（3）右上角设置MMI基本内容有语言、计量单位、语音、显示屏亮度、恢复出厂设置、MMI系统更新、数据加密、导航版本信息，如图15-6、图15-7所示。
工作任务单班级组别组长成员项目一YL－335B自动线认识实训内容1、现场认识YL－335B自动线的整体结构，包括哪些工作站？各工作站的基本结成结构？熟悉整个生产线的整体运行工艺流程。
2、现场认识YL－335B的供电系统结构，正确理解其电路原理，熟悉各个开关的控制功能。
实训报告1、简述YL－335B自动线的整体结构，各工作站的基本组成结构？2、写出整个生产线的整体运行工艺流程。
完成时间完成情况（评分）其它班级组别组长成员项目2 供料站的原理、安装与调试实训内容1. 安装机械部件；2. 安装光电传感器、金属传感器和磁性开关、电磁阀；3. 安装、调试气路；4. 根据电气原理图连接电气线路；5. 编写、下载、调试与运行程序。
实训报告1. 写出安装机械部件的方法及要点；2. 写出安装、调试光电传感器、金属传感器和磁性开关的方法及要点；3. 写出安装、调试气路的方法及要点；4. 用CAD画出供料站的电气控制线路图；5. 写出供料站的I/O分配表；6. 根据工艺流程、顺序功能图、I/O分配表编写程序；7. 写出调试供料站的过程及心得体会。
完成时间完成情况（评分）序号实训内容评价要点配分教师评分1 机械部分安装与调试安装正确、动作顺畅、紧固件无松动102 气路安装与调试气路连接正确、美观、无漏气现象、运行平稳103 电路设计电路设计符合要求104 电路接线接线正确、布线整齐美观105 程序编制及调试根据工艺要求完成程序编制和调试，运行正确。
506 职业素养与安全意识操作是否符合安全操作规程和岗位职业要求；工具摆放是否整齐；团队合作精神是否好；是否保持工位清洁，爱惜实训设备等。
10合计100其它班级组别组长成员项目3 加工站的原理、安装与调试实训内容1. 安装机械部件；2. 安装光电传感器和磁性开关、电磁阀；3. 安装、调试气路；4. 根据电气原理图连接电气线路。
5. 编写、下载、调试与运行程序。
实训报告1. 写出安装机械部件的方法及要点；2. 写出安装、调试光电传感器和磁性开关的方法及要点；3. 写出安装、调试气路的方法及要点；4. 用CAD画出加工站的电气控制线路图；5. 写出加工站的I/O分配表。
