干式变压器温度控制仪表Tran sformer Temperature Con troller LD-B10 (B)系列使用说明书福建省力得自动化设备有限公司Fujian LEAD Automatic Equipment Co.,ltd.写在前面4~本说明书由最终使用者保留！♦安装、操作前，请认真阅读本手册！I 在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！N♦为了让温控仪能够长时间稳定运行，在搬运、安装时尽可能小心轻放。
♦请勿将温控仪安装在高温、强腐蚀性、高场强的环境当中。
LD-B' OPER A♦禁止用明火烧烤传感器，若需要检测温控仪输出状态，请使用温控仪内部模拟检测输出功能。
(操作密码：1012)♦接控制输出线时，请参照温控仪接线图，注意接线端子哪些是有源、哪些是无源，并参考本册中对继电器接点容量的说明。
♦如果您在阅读本册和使用温控仪时发现一些疑问或错误，很感谢您能及时与我们联系，我们的电话：7820834。
♦本册若有进一步修订和更改，恕不另行通知目录走进力得------------------- 3一、概述 -------------------- 4二、技术指标------------------ 4三、工作原理------------------ 5四、功能与型号分类--------------- 6五、面板及后板 ------------------ 7六、传感电缆总成 ---------------- 8七、操作与显示 ------------------ 9八、功能模块------------------- 10九、B10-10E(B) 电流输出型控制仪------ 14十、B10-10F(B)通讯型控制仪---------- 15十一、现场故障处理小常识------------十二、安装-------------------- 17十三、配件与订货---------------- 19十四、服务-------------------- 19走进力得93 年，公司创建。

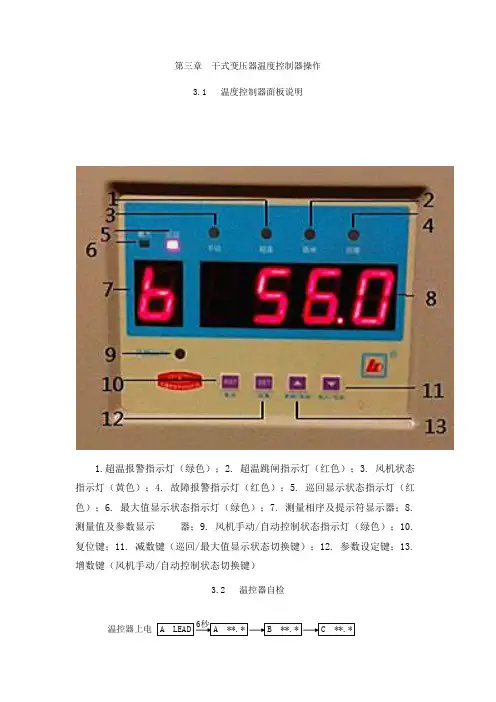

第三章干式变压器温度控制器操作
3.1 温度控制器面板说明
1.超温报警指示灯（绿色）；
2. 超温跳闸指示灯（红色）；
3. 风机状态指示灯（黄色）；
4. 故障报警指示灯（红色）；
5. 巡回显示状态指示灯（红色）；
6. 最大值显示状态指示灯（绿色）；
7. 测量相序及提示符显示器；
8. 测量值及参数显示器；
9. 风机手动/自动控制状态指示灯（绿色）；10. 复位键；11. 减数键（巡回/最大值显示状态切换键）；12. 参数设定键；13. 增数键（风机手动/自动控制状态切换键）
3.2 温控器自检
温控器在正常测量工作状态下，按[SET]键，进入参数设定状态，D1显示状态提示符, D2显示参数提示符和设定的参数值，“巡回”和“最大”两个指示灯同时亮。
在设定状态中，按一次▲键，显示的参数值增1，按住该键不放，可进行快速增数。
正常工作状态下按▲键可切换风机处于手动控制状态或自动控制状态。
在设定状态中，按一次▼键，显示的参数值减1，按住该键不放，可进行快速减数。
正常工作状态下按▼键可切换温控器处于最大值显示或各相巡回显示状态。
需要对温控器进行手动复位时，按
3.4 温度控制器操作流程。

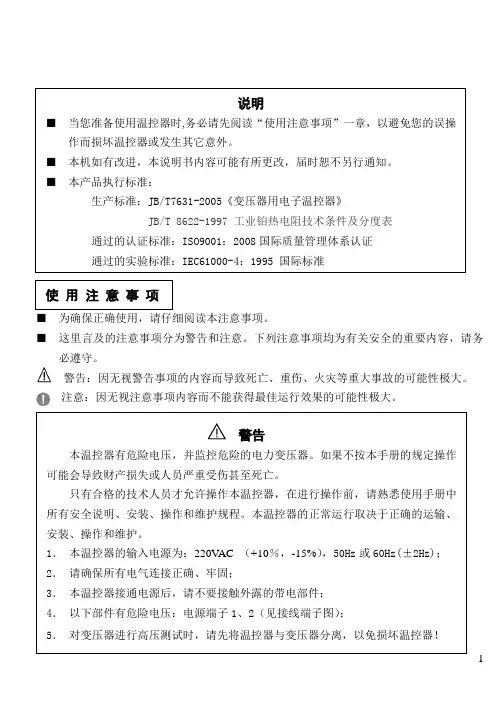

说明■当您准备使用温控器时,务必请先阅读“使用注意事项”一章，以避免您的误操作而损坏温控器或发生其它意外。
■本机如有改进，本说明书内容可能有所更改，届时恕不另行通知。
■本产品执行标准：生产标准：JB/T7631-2005《变压器用电子温控器》JB/T 8622-1997 工业铂热电阻技术条件及分度表通过的认证标准：ISO9001：2008国际质量管理体系认证通过的实验标准：IEC61000-4：1995 国际标准使用注意事项■为确保正确使用，请仔细阅读本注意事项。
■这里言及的注意事项分为警告和注意。
下列注意事项均为有关安全的重要内容，请务必遵守。
警告：因无视警告事项的内容而导致死亡、重伤、火灾等重大事故的可能性极大。
注意：因无视注意事项内容而不能获得最佳运行效果的可能性极大。
警告本温控器有危险电压，并监控危险的电力变压器。
如果不按本手册的规定操作可能会导致财产损失或人员严重受伤甚至死亡。
只有合格的技术人员才允许操作本温控器，在进行操作前，请熟悉使用手册中所有安全说明、安装、操作和维护规程。
本温控器的正常运行取决于正确的运输、安装、操作和维护。
1．本温控器的输入电源为：220V AC （+10％，-15%），50Hz或60Hz(±2Hz)；2．请确保所有电气连接正确、牢固；3．本温控器接通电源后，请不要接触外露的带电部件；4．以下部件有危险电压：电源端子1、2（见接线端子图）；5．对变压器进行高压测试时，请先将温控器与变压器分离，以免损坏温控器！1注意1．使用前请仔细阅读说明书。
2．本温控器只能按本公司规定的目的使用。
未经授权的修改和使用非本公司所出售或推荐的零配件都可能导致本系统出故障，甚至失效；3．因变压器在合闸时会产生剧烈振动，而且正常运行时也会产生大量热量、低频振动和电磁干扰，这对电子产品的寿命和使用都非常不利，会降低温控器的可靠性，所以建议用户在变压器不带外壳的情况下，将温控器挂墙安装；4．请定期清理本温控器内灰尘，尤其在潮湿环境下。
干式变压器温度控制器使用说明书干式变压器温度控制器使用说明书1、简介1.1 产品概述干式变压器温度控制器是一种用于监控和控制干式变压器温度的设备，能够确保变压器的正常运行。
1.2 主要特点- 高精度温度测量- 温度报警功能- 温度监控记录- 远程控制功能- 简便的操作界面2、使用前准备2.1 检查设备完整性在使用前，请检查设备是否完整，并确保所有附件齐全。
2.2 安装位置选择选择安装位置时，请确保设备与变压器之间的距离适宜，并且通风良好。
3、设备安装3.1 安装步骤1、将设备固定在合适的位置上。
2、连接设备电源，并确认电源指示灯亮起。
3、连接温度传感器，并确保传感器传输线路正常连接。
3.2 连接示意图4、操作说明4.1 设备启动在接通电源后，设备将自动启动。
4.2 参数设置通过操作界面，可对温度控制器的参数进行设置，如报警温度、报警延时等。
4.3 温度展示设备将实时显示变压器的温度，并可根据温度变化进行曲线展示。
4.4 报警处理当温度超过设定的报警温度或延时后，设备将发出声音和光闪烁等报警信号。
4.5 远程控制可通过远程控制接口，通过计算机或其他设备对温度控制器进行操作和监控。
5、注意事项5.1 温度探头安装安装温度探头时，请注意探头的位置和接触情况，确保能准确测量变压器的温度。
5.2 温度监控记录设备自带温度监控记录功能，可以记录变压器的温度变化情况，方便后续查阅和分析。
5.3 维护保养定期检查设备和温度探头的运行状况，确保其正常工作，并及时处理异常情况。
附件：设备安装示意图、操作界面截图、远程控制接口连接图。
法律名词及注释：- 温度探头：用于测量变压器温度的传感器。
- 温度监控记录：记录变压器温度变化情况的功能。
- 报警温度：设定的超过温度阈值时触发报警的温度值。
- 报警延时：设定的报警温度达到后延时多长时间才触发报警。
