信号与系统_实验四

  • 格式：doc
  • 大小：538.00 KB
  • 文档页数：9

《信号与系统》实验报告实验项目：实验四:连续时间LTI系统的复频域分析实验时间：学生姓名：学号：专业班级：一、实验目的1、掌握拉普拉斯变换的物理意义、基本性质及应用；2、掌握用拉普拉斯变换求解连续时间LTI系统的时域响应；3、掌握系统函数的概念，掌握系统函数的零、极点分布（零、极点图）与系统的稳定性、时域特性等之间的相互关系；4、掌握用MA TLAB对系统进行变换域分析的常用函数及编程方法。

基本要求：掌握拉普拉斯变换及其基本性质，掌握应用拉普拉斯变换求解系统的微分方程，能够自己编写程序完成对系统时域响应的求解。

掌握并理解系统函数的概念，掌握系统函数零极点与系统时域和频域特性之间的关系，能够编写程序完成对系统的一些主要特性如稳定性、因果性等的分析。

二、实验环境Win7 64位旗舰版，编译版本matlab2016a，Intel(R) Core(TM) i5-5200uCPU三、预备知识四、实验内容及步骤实验前，必须首先阅读本实验原理，了解所给的MATLAB相关函数，读懂所给出的全部范例程序。

实验开始时，先在计算机上运行这些范例程序，观察所得到的信号的波形图。

并结合范例程序所完成的工作，进一步分析程序中各个语句的作用，从而真正理解这些程序。

实验前，一定要针对下面的实验项目做好相应的实验准备工作，包括事先编写好相应的实验程序等事项。

Q4-1将绘制零极点图的扩展函数文件splane以splane为文件名存盘。

% splane% This function is used to draw the zero-pole plot in the s-planefunction splane(num,den)p = roots(den); % Determine the polesq = roots(num); % Determine the zerosp = p'; q = q';x = max(abs([p q])); % Determine the range of real-axisx = x+1;y = x; % Determine the range of imaginary-axisplot([-x x],[0 0],':');hold on; % Draw the real-axisplot([0 0],[-y y],':');hold on; % Draw the imaginary-axisplot(real(p),imag(p),'x');hold on; % Draw the polesplot(real(q),imag(q),'o');hold on; % Draw the zerostitle('zero-pole plot');xlabel('Real Part');ylabel('Imaginal Part')axis([-x x -y y]); % Determine the display-rangeQ4-2运行程序Relation_ft_lt，观察拉普拉斯变换与傅里叶变换之间的关系。

在点击工具条上的旋转按钮，再将鼠标放在曲面图上拖动图形旋转，从各个角度观察拉普拉斯曲面图形，并同傅立叶变换的曲线图比较，加深对拉普拉斯变换与傅里叶变换之间关系的理解与记忆。

Q4-3编写程序Q4_3，根据系统函数的分子分母多项式系数向量，绘制出系统的零极点图、系统的单位冲激响应、系统的幅度频率响应和相位频率相应的图形。

程序Q4_3抄写如下：b = [1]; % The coefficient vector of the right side of the differential equationa = [1 3 2]; % The coefficient vector of the left side of the differential equation[H,w] = freqs(b,a); % Compute the frequency response HHm = abs(H); % Compute the magnitude response Hmphai = angle(H); % Compute the phase response phaiHr = real(H); % Compute the real part of the frequency response Hi = imag(H); % Compute the imaginary part of the frequency responsesubplot(221)plot(w,Hm), grid on, title('Magnitude response'), xlabel('Frequency in rad/sec')subplot(223)plot(w,phai), grid on, title('Phase response'), xlabel('Frequency in rad/sec')subplot(222)plot(w,Hr), grid on, title('Real part of frequency response'),xlabel('Frequency in rad/sec')subplot(224)plot(w,Hi), grid on, title('Imaginary part of frequency response'),xlabel('Frequency in rad/sec')Q4-4 执行程序编写Q4_3，输入因果的系统函数)2)(1()(++=s s s s H 的分子分母系数向量，绘制所得到的图形如下：执行Q4_3所得到的图形从上面的图形中可以看出，该系统的零点和极点分别位于：Jw 轴，左侧从时域和零极点分布特征两个方面说明该系统是否是稳定的系统？答：是稳定的系统从频率响应特性上看，该系统具有何种滤波特性？答：频响滤波特性Q4-5 执行程序编写Q4_3，输入因果的系统函数 12211)(232++++=s s s s a s H 此处a 取1，执行程序Q4_3，输入该系统的分子分母系数向量，得到的图形如下：从上面的图形中可以看出，该系统的零点和极点分别位于：Jw 轴，左侧从时域和零极点分布特征两个方面说明该系统是否是稳定的系统？答：是稳定的系统从频率响应特性上看，该系统具有何种滤波特性？答：频响滤波特性改变系统函数中的a值，分别取0.6、0.8、4、16等不同的值，反复执行程序Q4-3，观察系统的幅度频率响应特性曲线（带宽、过渡带宽和阻带衰减等），贴一张a = 4时的图形如下：观察a取不同的值时系统的幅度频率响应特性曲线的变化（带宽、过渡带宽和阻带衰减等），请用一段文字说明零点位置对系统滤波特性的这些影响。

答：零点位置对滤波特性有一定的影响Q4-6 对于因果系统12211)(232++++=s s s s a s H ，已知输入信号为)8sin()sin()(t t t x +=，要求输出信号)sin()(t K t y =，K 为一个不为零的系数，根据Q4-5所得到的不同a 值时的幅度频率响应图形，选择一个合适的a 值从而使本系统能够实现本题的滤波要求。

你选择的a 值为：a=1/16选择a 值的根据是：因为X （t ）=sin （t ）+sin(8t),只要把sin （8t ）滤掉就满足要求。

从上面的图形看随着a 的值增大滤波越来越好。

故选择16试编写一个MATLAB 程序Q4_6，仿真这个滤波过程，要求绘制出系统输入信号、系统的单位冲激响应和系统的输出信号波形。

抄写程序Q4_6如下：b=[1/16 0 1] % The coefficient vector of the right side of the differential equationa=[1 2 2 1] % The coefficient vector of the left side of the differential equation[H,w] = freqs(b,a); % Compute the frequency response H Hm = abs(H); % Compute the magnitude response Hmphai = angle(H); % Compute the phase response phaiHr = real(H); % Compute the real part of the frequency response Hi = imag(H); % Compute the imaginary part of the frequency responsesubplot(221)splane (b,a), grid on , title('The zero-pole diagram'), xlabel('Real Part')%plot(w,Hm)subplot(222)plot(w,Hm), grid on , title('Magnitude response')%,xlabel('Frequency in rad/sec')%plot(w,phai)subplot(223)plot(w,Hi), grid on , title('The impulse response')subplot(224)plot(w,phai), grid on , title('Phase response')执行程序Q4_6得到的输入输出信号波形图如下：Q4-7 已知一个因果系统的系统函数为61165)(23++++=s s s s s H ，作用于系统的输入信号为)()(4t u e t x t -=，试用MA TLAB 帮助你求系统的响应信号y(t)的数学表达式。

执行程序Q4_6得到的输入输出信号波形图如下：五、实验总结(留空手写)。

合集下载

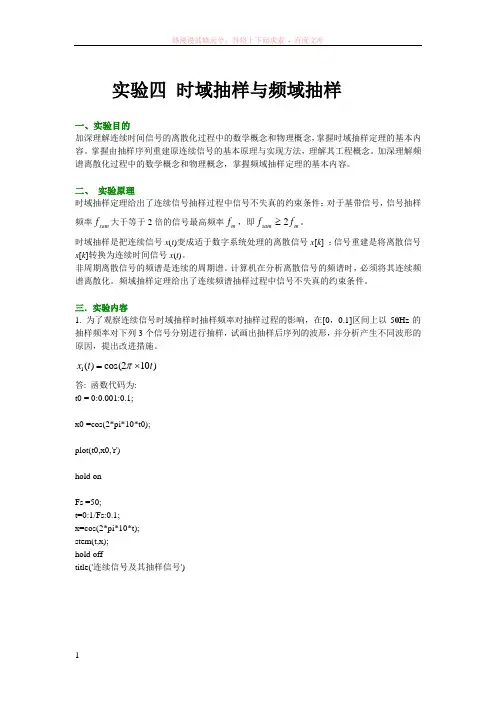

信号与系统实验四实验报告

信号与系统实验四实验报告

实验四 时域抽样与频域抽样一、实验目的加深理解连续时间信号的离散化过程中的数学概念和物理概念，掌握时域抽样定理的基本内容。

掌握由抽样序列重建原连续信号的基本原理与实现方法，理解其工程概念。

加深理解频谱离散化过程中的数学概念和物理概念，掌握频域抽样定理的基本内容。

二、 实验原理时域抽样定理给出了连续信号抽样过程中信号不失真的约束条件：对于基带信号，信号抽样频率sam f 大于等于2倍的信号最高频率m f ，即m sam f f 2≥。

时域抽样是把连续信号x (t )变成适于数字系统处理的离散信号x [k ] ；信号重建是将离散信号x [k ]转换为连续时间信号x (t )。

非周期离散信号的频谱是连续的周期谱。

计算机在分析离散信号的频谱时，必须将其连续频谱离散化。

频域抽样定理给出了连续频谱抽样过程中信号不失真的约束条件。

三．实验内容1. 为了观察连续信号时域抽样时抽样频率对抽样过程的影响，在[0，0.1]区间上以50Hz 的抽样频率对下列3个信号分别进行抽样，试画出抽样后序列的波形，并分析产生不同波形的原因，提出改进措施。

)102cos()(1t t x ⨯=π答: 函数代码为: t0 = 0:0.001:0.1;x0 =cos(2*pi*10*t0);plot(t0,x0,'r')hold onFs =50;t=0:1/Fs:0.1;x=cos(2*pi*10*t); stem(t,x); hold offtitle('连续信号及其抽样信号')函数图像为:)502cos()(2t t x ⨯=π同理,函数图像为:)0102cos()(3t t x ⨯=π同理,函数图像为:由以上的三图可知,第一个图的离散序列,基本可以显示出原来信号,可以通过低通滤波恢复,因为信号的频率为20HZ,而采样频率为50>2*20,故可以恢复,但是第二个和第三个信号的评论分别为50和100HZ,因此理论上是不能够恢复的,需要增大采样频率,解决的方案为,第二个信号的采样频率改为400HZ,而第三个的采样频率改为1000HZ,这样可以很好的采样,如下图所示:2. 产生幅度调制信号)200cos()2cos()(t t t x ππ=，推导其频率特性，确定抽样频率，并绘制波形。

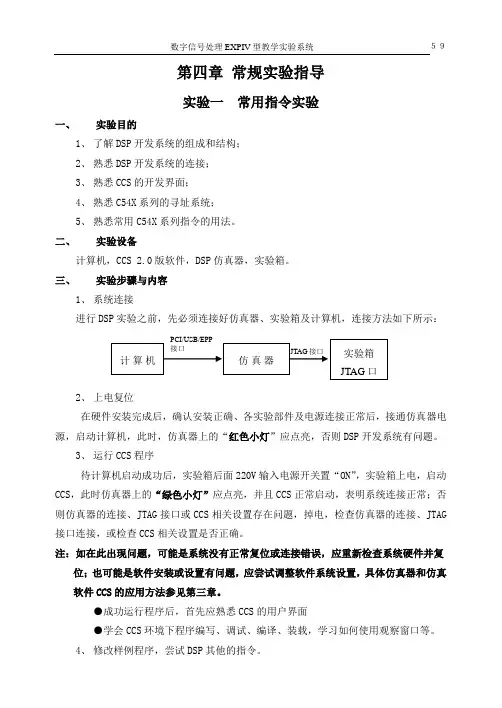

数字信号处理EXPIV型教学实验系统实验四常规实验exp4_常规
