脱硫技术简介目前国内烟气污染形势严峻,SO2作为锅炉烟气的主要污染物之一,越来越受到国家及行业的重视。
1.SO2的危害SO2易被湿润的粘膜表面吸收生成亚硫酸、硫酸,对眼及呼吸道粘膜有强烈的刺激作用。
大量吸入可引起肺水肿、喉水肿、声带痉挛而致窒息。
并且SO2可溶于雨雪中形成酸雨,对动植物及建筑物造成危害。
2.SO2相关国家标准2.1 10t/h以上在用蒸汽锅炉和7MW以上在用热水锅炉2015年9月30日前执行GB 13271-2001中规定的排放限值,10t/h及以下在用蒸汽锅炉和7MW及以下在用热水锅炉2016年6月30日前执行GB 13271-2001中规定的排放限值。
2.2 10t/h以上在用蒸汽锅炉和7MW以上在用热水锅炉2015年10月1日起执行表1规定的大气污染物排放限值,10t/h及以下在用蒸汽锅炉和7MW及以下在用热水锅炉2016年7月1日起执行表1规定的大气污染物排放限值。
表1在用锅炉大气污染物排放浓度限值3注:(1)位于广西壮族自治区、重庆市、四川省和贵州省的燃煤锅炉执行该限值。
2.3自2014年7月1日起,新建锅炉执行表2规定的大气污染物排放限值。
表2新建锅炉大气污染物排放浓度限值单位:mg/m32.4重点地区锅炉执行表3规定的大气污染物特别排放限值。
执行大气污染物特别排放限值的地域范围、时间,由国务院环境保护主管部门或省级人民政府规定。
表3大气污染物特别排放限值单位:mg/m33.脱硫技术脱硫方法可划分为燃烧前脱硫、燃烧中脱硫和烟气脱硫(FGD)3类。
燃烧前脱硫:分物理脱硫和化学脱硫两种。
其优点是能同时除去灰分,减轻运输量,减轻窑炉的沾污和磨损,减少灰渣处理量,还可回收部分硫资源。
但煤的燃烧前的脱硫技术还存在着种种问题,得不到广泛应用。
炉内脱硫:是在燃烧过程中,向炉内加入固硫剂如CaCO3等,使煤中硫分转化成硫酸盐,随炉渣排除。
应用较多的就是循环硫化床锅炉。
缺点:脱硫效率低,对锅炉受热面磨损大。
几种最常用烟气脱硫技术的优缺点中脱硫率工艺脱硫率70%~90%路博环保中等脱硫技术包括三种工艺:炉内喷钙加增湿活化工艺(LIFAC),烟气循环流化床(CFB,包括喷钙和常规)和喷雾干燥工艺。
与低脱硫效率的工艺相比,脱硫效率有所提高,运行费用相对减少,设备较复杂,因而投资费用增加。
与高效率的湿法工艺相比具有启停方便,负荷跟踪能力强的特点。
适用于燃用中低含硫量的现有机组的脱硫改造。
(1)LIFAC脱硫技术是由芬兰的Tampella公司和IVO公司首先开发成功并投入商业应用的该技术是将石灰石于锅炉的800℃~1150℃部位喷入,起到部分固硫作用,在尾部烟道的适当部位(一般在空气预热器与除尘器之间)装设增湿活化反应器,使炉内未反应的CaO和水反应生成Ca(OH)2,进一步吸收SO2,提高脱硫率。
LIFAC技术是将循环流化床技术引入到烟气脱硫中来,是其开创性工作,目前该技术脱硫率可达90%以上,这已在德国和奥地利电厂的商业运行中得到实现。
LIFAC技术具有占地小、系统简单、投资和运行费用相对较、无废水排放等优点,脱硫率为60%~80%;但该技术需要改动锅炉,会对锅炉的运行产生一定影响。
我国南京下关电厂和绍兴钱清电厂从芬兰引进的LIFAC脱硫技术和设备目前已投入运行。
(2)炉内喷钙循环流化床反应器脱硫技术是由德国Sim-meringGrazPauker/LurgiGmbH公司开发的。
该技术的基本原理是:在锅炉炉膛适当部位喷入石灰石,起到部分固硫作用,在尾部烟道电除尘器前装设循环流化床反应器,炉内未反应的CaO随着飞灰输送到循环流化床反应器内,在循环硫化床反应器中大颗粒CaO 被其中湍流破碎,为SO2反应提供更大的表面积,从而提高了整个系统的脱硫率。
该技术将循环流化床技术引入到烟气脱硫中来,是其开创性工作,目前该技术脱硫率可达90%以上,这已在德国和奥地利电厂的商业运行中得到证实。
在此基础上,美国EEC(EnviromentalElementsCorporation)和德国Lurgi公司进一步合作开发了一种新型烟气的脱硫装置。
烟气脱硫脱硝技术知识脱硫技术目前烟气脱硫技术种类达几十种,按脱硫过程是否加水和脱硫产物的干湿形态,烟气脱硫分为:湿法、半干法、干法三大类脱硫工艺。
湿法脱硫技术较为成熟,效率高,操作简单。
一、湿法烟气脱硫技术优点:湿法烟气脱硫技术为气液反应,反应速度快,脱硫效率高,一般均高于90%,技术成熟,适用面广。
湿法脱硫技术比较成熟,生产运行安全可靠,在众多的脱硫技术中,始终占据主导地位,占脱硫总装机容量的80%以上。
缺点:生成物是液体或淤渣,较难处理,设备腐蚀性严重,洗涤后烟气需再热,能耗高,占地面积大,投资和运行费用高。
系统复杂、设备庞大、耗水量大、一次性投资高,一般适用于大型电厂。
分类:常用的湿法烟气脱硫技术有石灰石-石膏法、间接的石灰石-石膏法、柠檬吸收法等。
A石灰石/石灰-石膏法:原理:是利用石灰石或石灰浆液吸收烟气中的SO2,生成亚硫酸钙,经分离的亚硫酸钙(CaSO3)可以抛弃,也可以氧化为硫酸钙(CaSO4),以石膏形式回收。
是目前世界上技术最成熟、运行状况最稳定的脱硫工艺,脱硫效率达到90%以上。
目前传统的石灰石/石灰—石膏法烟气脱硫工艺在现在的中国市场应用是比较广泛的,其采用钙基脱硫剂吸收二氧化硫后生成的亚硫酸钙、硫酸钙,由于其溶解度较小,极易在脱硫塔内及管道内形成结垢、堵塞现象。
对比石灰石法脱硫技术,双碱法烟气脱硫技术则克服了石灰石—石灰法容易结垢的缺点。
B间接石灰石-石膏法:常见的间接石灰石-石膏法有:钠碱双碱法、碱性硫酸铝法和稀硫酸吸收法等。
原理:钠碱、碱性氧化铝(Al2O3·nH2O)或稀硫酸(H2SO4)吸收SO2,生成的吸收液与石灰石反应而得以再生,并生成石膏。
该法操作简单,二次污染少,无结垢和堵塞问题,脱硫效率高,但是生成的石膏产品质量较差。
C柠檬吸收法:原理:柠檬酸(H3C6H5O7·H2O)溶液具有较好的缓冲性能,当SO2气体通过柠檬酸盐液体时,烟气中的SO2与水中H发生反应生成H2SO3络合物,SO2吸收率在99%以上。
目前广泛使用的5种脱硫工艺技术方案简介目录目前广泛使用的5种脱硫工艺技术方案简介 (1)1、湿法烟气脱硫工艺 (1)2、半干法烟气脱硫工艺 (3)3、烟气循环流化床脱硫工艺 (4)4、干法脱硫工艺 (5)5、NID半干法烟气脱硫 (6)目前世界上燃煤电厂烟气脱硫工艺方法很多,这些方法的应用主要取决于锅炉容量和调峰要求、燃烧设备的类型、燃料的种类和含硫量的多少、脱硫率、脱硫剂的供应条件及电厂的地理条件、副产品的利用等因素。
近年来,我国电力工业部门在烟气脱硫技术引进工作方面加大了力度,对目前世界上电厂锅炉较广泛采用的脱硫工艺都有成功运行工程,主要有湿法烟气脱硫、干法烟气脱硫和半干法烟气脱硫。
现将目前应用较为广泛的几种脱硫工艺原理、特点及其应用状况简要说明如下:1、湿法烟气脱硫工艺湿法烟气脱硫包括石灰石/石灰-石膏法烟气脱硫、海水烟气脱硫和用钠基、镁基、氨作吸收剂,一般用于小型电厂和工业锅炉。
氨洗涤法可达很高的脱硫效率,副产物硫酸铵和硝酸铵是可出售的化肥。
以海水为吸收剂的工艺具有结构简单、不用投加化学品、投资小和运行费用低等特点。
而以石灰石/石灰-石膏法湿法烟气脱硫应用最广。
《石灰石/石灰-石膏法烟气脱硫工程设计规范》中关于湿法烟气脱硫工艺的选择原则为:燃用含硫量Sar≥2%煤的机组或大容量机组(200MW及以上)的电厂锅炉建设烟气脱硫装置时,宜优先采用石灰石-石膏湿法脱硫工艺,脱硫率应保证在96%以上。
湿法烟气脱硫工艺采用碱性浆液或溶液作吸收剂,其中石灰石/石灰-石膏湿法脱硫是目前世界上技术最成熟、应用最广,运行最可靠的脱硫工艺方法,石灰石经破碎磨细成粉状与水混合搅拌制成吸收剂浆液;也可以将石灰石直接湿磨成石灰石浆液。
石灰石或石灰浆液在吸收塔内,与烟气接触混合,烟气中的SO2与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应,最终反应产物为石膏,经脱水装置脱水后可抛弃,也可以石膏形式回收。
由于吸收剂浆液的循环利用,脱硫吸收剂的利用率很高。

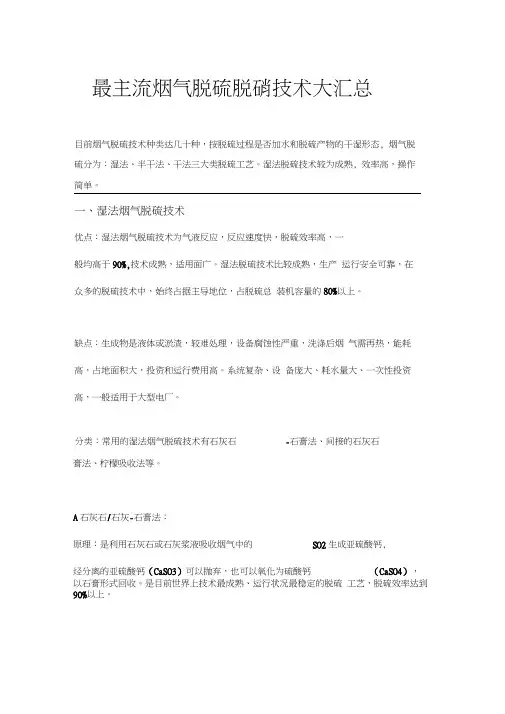

最主流烟气脱硫脱硝技术大汇总 目前烟气脱硫技术种类达几十种,按脱硫过程是否加水和脱硫产物的干湿形态, 烟气脱硫分为:湿法、半干法、干法三大类脱硫工艺。
湿法脱硫技术较为成熟, 效率高,操作简单。
一、湿法烟气脱硫技术优点:湿法烟气脱硫技术为气液反应,反应速度快,脱硫效率高,一般均高于90%,技术成熟,适用面广。
湿法脱硫技术比较成熟,生产 运行安全可靠,在众多的脱硫技术中,始终占据主导地位,占脱硫总 装机容量的80%以上。
缺点:生成物是液体或淤渣,较难处理,设备腐蚀性严重,洗涤后烟 气需再热,能耗高,占地面积大,投资和运行费用高。
系统复杂、设 备庞大、耗水量大、一次性投资高,一般适用于大型电厂。
膏法、柠檬吸收法等。
A 石灰石/石灰-石膏法:原理:是利用石灰石或石灰浆液吸收烟气中的 经分离的亚硫酸钙(CaSO3)可以抛弃,也可以氧化为硫酸钙 (CaSO4), 以石膏形式回收。
是目前世界上技术最成熟、运行状况最稳定的脱硫 工艺,脱硫效率达到 90%以上。
分类:常用的湿法烟气脱硫技术有石灰石-石膏法、间接的石灰石SO2生成亚硫酸钙,目前传统的石灰石/ 石灰—石膏法烟气脱硫工艺在现在的中国市场应用是比较广泛的,其采用钙基脱硫剂吸收二氧化硫后生成的亚硫酸钙、硫酸钙,由于其溶解度较小,极易在脱硫塔内及管道内形成结垢、堵塞现象。
对比石灰石法脱硫技术,双碱法烟气脱硫技术则克服了石灰石—石灰法容易结垢的缺点。
B 间接石灰石- 石膏法:常见的间接石灰石- 石膏法有:钠碱双碱法、碱性硫酸铝法和稀硫酸吸收法等。
原理:钠碱、碱性氧化铝(AI2O3&dot ; nH20)或稀硫酸(H2SO4) 吸收SO2,生成的吸收液与石灰石反应而得以再生,并生成石膏。
该法操作简单,二次污染少,无结垢和堵塞问题,脱硫效率高,但是生成的石膏产品质量较差。
C 柠檬吸收法:原理:柠檬酸(H3C6H5O7˙ H2O)溶液具有较好的缓冲性能,当SO2气体通过柠檬酸盐液体时,烟气中的SO2与水中H发生反应生成H2SO3络合物,SO2吸收率在99%以上。
浅析喷雾干燥烟气脱硫技术摘要:喷雾干燥法烟气脱硫技术的基本原理、工艺流程、系统主要设备、存在问题、解决措施及灰渣的综合利用等方面进行了较为详尽的阐述。
关键词:烟气脱硫;喷雾干燥;系统构成;存在问题一喷雾干燥烟气脱硫技术概述1 脱硫原理喷雾烟气脱硫是利用喷雾干燥的原理,将吸收剂浆液雾化喷入吸收塔。
在吸收塔内,吸收剂在与烟气中的SO2发生化学反应生成固体产物的同时,吸收烟气中的热量使吸收剂中的水分蒸发,在塔内脱硫反应后形成的产物为干粉,一部分在塔内分离,由锥体出口排出,另一部分随脱硫后烟气进入电除尘器收集[1]。
2 工艺流程喷雾干燥烟气脱硫工艺流程如图1-1所示。
图1-1 旋转喷雾干燥法脱硫工艺流程图1-旋转喷雾器;2-脱硫塔;3-除尘器;4-引风机;5-石灰仓;6-消化池;7-供给槽;8-浆液泵喷雾干燥烟气脱硫工艺流程包括:吸收剂制备;吸收剂浆液雾化;雾粒与烟气的接触混合;液滴蒸发与SO2吸收;灰渣排出;灰渣再循环。
经破碎后石灰在消化池中经消化后,与再循环脱硫副产物和部分煤灰混合,制成混合浆液,经浆液泵升压送入旋转喷雾器,经雾化后在塔内均匀分散。
一般雾粒直径要求小于100μm。
热烟气从塔顶切向进入烟气分配器,同时与雾滴顺流而下。
雾滴在蒸发干燥的同时发生化学反应吸收烟气中的SO2。
净化后的烟气经除尘器除尘后从烟囱排出,脱硫后固体产物大部分从脱硫塔底部排出。
为了提高脱硫剂利用率,脱硫塔底部排出的灰渣和除尘器收集的飞灰一部分再循环使用,一部分抛弃。
二脱硫系统的构成1吸收剂制备系统喷雾干燥烟气脱硫工艺大多采用CaO含量尽可能高的石灰作脱硫剂。
美国GRDA电厂选用小块状石灰,其CaO含量92%~96%。
先在球磨消化机内加水消化并研磨,石灰与水之比为1:3,球磨时间4~5分钟,消化温度控制在77℃~82℃之间。
消化后的石灰乳经球磨机出口,再经滚动滤网过滤,最后加水稀释,使其质量百分比浓度约为20%;然后用泵送入位于石灰乳贮罐之上的振动筛,除去大颗粒杂质。
烟气脱硫技术方案一、引言随着工业化的快速发展,大量燃煤产生的硫氧化物对环境和人体健康造成了严重的影响。
烟气脱硫技术作为降低硫氧化物排放的重要手段,得到了广泛的关注和应用。
本文将对烟气脱硫技术方案进行详细介绍,以期为相关领域提供参考和借鉴。
二、烟气脱硫技术概述烟气脱硫技术是指通过一系列化学或物理过程,将燃煤烟气中的硫氧化物去除,以达到降低SO2排放的目的。
根据不同的脱硫原理和技术特点,烟气脱硫技术可分为湿法、半干法和干法三大类。
三、湿法烟气脱硫技术湿法烟气脱硫技术是指利用液体吸收剂吸收烟气中的SO2,然后通过再生或处理将吸收剂中的硫元素转化为单质硫或硫化合物。
该方法具有脱硫效率高、技术成熟等优点,但同时也存在投资大、运行成本高、易造成二次污染等问题。
常见的湿法烟气脱硫技术包括石灰石-石膏法、海水脱硫法、氨法等。
四、半干法烟气脱硫技术半干法烟气脱硫技术是指利用固体吸收剂或溶液吸收剂在干燥状态下吸收烟气中的SO2,然后通过再生或处理将吸收剂中的硫元素转化为单质硫或硫化合物。
该方法具有投资少、运行成本低、无二次污染等优点,但同时也存在脱硫效率相对较低、技术成熟度不够等问题。
常见的半干法烟气脱硫技术包括循环流化床脱硫技术、喷雾干燥法等。
五、干法烟气脱硫技术干法烟气脱硫技术是指利用固体吸收剂在干燥状态下直接吸收烟气中的SO2,然后通过再生或处理将吸收剂中的硫元素转化为单质硫或硫化合物。
该方法具有投资少、运行成本低、无二次污染等优点,但同时也存在脱硫效率相对较低、技术成熟度不够等问题。
常见的干法烟气脱硫技术包括活性炭吸附法、荷电干式吸收剂喷射法等。
六、烟气脱硫技术方案选择在选择烟气脱硫技术方案时,应综合考虑多种因素,包括燃煤的含硫量、烟气的流量和温度、设备的投资和运行成本、技术的成熟度和可靠性等。
此外,还应充分考虑当地的资源条件、环境因素以及对副产品的需求等因素。
通过对各种烟气脱硫技术的优缺点进行综合分析,结合实际情况进行选择,可以制定出经济、合理、可行的烟气脱硫技术方案。
烟气脱硫脱硝技术大汇总最主流的技术都在这里!2015-04-14 热处理生态圈第一部分脱硫技术目前烟气脱硫技术种类达几十种,按脱硫过程是否加水和脱硫产物的干湿形态,烟气脱硫分为:湿法、半干法、干法三大类脱硫工艺。
湿法脱硫技术较为成熟,效率高,操作简单。
一、湿法烟气脱硫技术优点:湿法烟气脱硫技术为气液反应,反应速度快,脱硫效率高,一般均高于 90%,技术成熟,适用面广。
湿法脱硫技术比较成熟,生产运行安全可靠,在众多的脱硫技术中,始终占据主导地位,占脱硫总装机容量的 80 %以上。
缺点:生成物是液体或淤渣,较难处理,设备腐蚀性严重,洗涤后烟气需再热,能耗高,占地面积大,投资和运行费用高。
系统复杂、设备庞大、耗水量大、一次性投资高,一般适用于大型电厂。
分类:常用的湿法烟气脱硫技术有石灰石-石膏法、间接的石灰石-石膏法、柠檬吸收法等。
A 石灰石/石灰 -石膏法:原理:是利用石灰石或石灰浆液吸收烟气中的SO2 ,生成亚硫酸钙,经分离的亚硫酸钙(CaSO3 )可以抛弃,也可以氧化为硫酸钙( CaSO4 ),以石膏形式回收。
是目前世界上技术最成熟、运行状况最稳定的脱硫工艺,脱硫效率达到90 %以上。
目前传统的石灰石 /石灰—石膏法烟气脱硫工艺在现在的中国市场应用是比较广泛的,其采用钙基脱硫剂吸收二氧化硫后生成的亚硫酸钙、硫酸钙,由于其溶解度较小,极易在脱硫塔内及管道内形成结垢、堵塞现象。
对比石灰石法脱硫技术,双碱法烟气脱硫技术则克服了石灰石—石灰法容易结垢的缺点。
B间接石灰石 -石膏法 :常见的间接石灰石-石膏法有:钠碱双碱法、碱性硫酸铝法和稀硫酸吸收法等。
原理:钠碱、碱性氧化铝(Al2O3 · nH2O) 或稀硫酸(H2SO4 )吸收 SO2 ,生成的吸收液与石灰石反应而得以再生,并生成石膏。
该法操作简单,二次污染少,无结垢和堵塞问题,脱硫效率高,但是生成的石膏产品质量较差。
C柠檬吸收法:原理:柠檬酸 (H3C6H5O7 ·H2O) 溶液具有较好的缓冲性能,当SO2 气体通过柠檬酸盐液体时,烟气中的 SO2 与水中 H 发生反应生成 H2SO3 络合物 ,SO2 吸收率在 99 %以上。
二、喷雾干燥烟气脱硫工艺中脱硫灰再循环的作用。
1.脱硫产物大部分从干燥塔底部排出干燥室和旋风分离器一般在负压下操作很少一部分被旋风分离器和袋滤器捕获排出。
为避免影响干燥效率和分离效率空气从其他部位漏入干燥塔和旋风分离器中。
2.脱硫剂1)石灰、飞灰脱硫剂飞灰脱硫化学过程复杂,其中的CaO, MgO, A1203和Fe203等碱份都有不同程度的溶解并与S02反应。
活化吸收剂的制备主要是在消化器中进行,将石灰、脱硫副产品加水在一定条件下消化,使粉煤灰中的二氧化硅活化为硅系脱硫剂,从而减少石灰的消耗量。
同时利用高效吸收剂的脱氮功能,实现硫氮联合去除。
3.脱硫产物的回收利用采用为石灰水(浆)为脱硫剂,脱硫产物的主要成分CaS03,1/2H20,由于一般的脱硫剂中都含有杂质,并且由于烟气中还含有其他酸性物质。
所以脱硫产物中除了CaS03还含有诸如CaC03,CaCl2等的杂质,如果有氧存在,部分CaS03还能氧化生成CaS04,另外还有未反应的Ca0等杂质,硫灰成分如表1-3 [33]:表1-3脱硫灰的成分┌─────┬───┬───┬───┬───┬──┬──┐│成分│Si02 │Ca0 │Fe203 │A1203 │Mg0 │S03 │├─────┼───┼───┼───┼───┼──┼──┤│质量分数% │40.59 │16.19 │3.84 │22.27 │0.88│7.38│└─────┴───┴───┴───┴───┴──┴──┘为了解决喷雾干燥脱硫较湿法脱硫有效钙利用率较低的问题,生产装置上已采用脱硫渣再循环以多次利用其中剩余的有效钙。
随着电石渣回用次数的增加,脱硫率基本相同。
此外,脱硫渣可以直接循环使用,但脱硫效果逐步变差。
在原有效钙利用率很低的情况,脱硫灰的循环使用可以明显提高CaO利用率。
循环比=3是较佳的。
对此目前尚难以从理论上说明,国外对此阿题也有争议,有一种较合理的说法是,脱硫灰与石灰混合后生成一种硅酸钙盐,此化合物对脱除SO2活性较高。
喷雾干燥法烟气脱硫工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!喷雾干燥法烟气脱硫工艺流程。
1. 烟气预处理。
烟气冷却,将高温烟气冷却至饱和温度或稍高,以防止 SO₂氧化成 SO₃。
脱硫工艺是用湿法、半湿法还是干法看完就知道了关键词:脱硫工艺烟气脱硫湿法脱硫目前烟气脱硫技术种类达几十种,按脱硫过程是否加水和脱硫产物的干湿形态,烟气脱硫分为:湿法、半干法、干法三大类脱硫工艺。
湿法脱硫技术较为成熟,效率高,操作简单。
一、湿法烟气脱硫技术优点:湿法烟气脱硫技术为气液反应,反应速度快,脱硫效率高,一般均高于90%,技术成熟,适用面广。
湿法脱硫技术比较成熟,生产运行安全可靠,在众多的脱硫技术中,始终占据主导地位,占脱硫总装机容量的80%以上。
缺点:生成物是液体或淤渣,较难处理,设备腐蚀性严重,洗涤后烟气需再热,能耗高,占地面积大,投资和运行费用高。
系统复杂、设备庞大、耗水量大、一次性投资高,一般适用于大型电厂。
分类:常用的湿法烟气脱硫技术有石灰石-石膏法、间接的石灰石-石膏法、柠檬吸收法等。
技术路线A、石灰石/石灰-石膏法原理:是利用石灰石或石灰浆液吸收烟气中的SO2,生成亚硫酸钙,经分离的亚硫酸钙(CaSO3)可以抛弃,也可以氧化为硫酸钙(CaSO4),以石膏形式回收。
是目前世界上技术最成熟、运行状况最稳定的脱硫工艺,脱硫效率达到90%以上。
目前传统的石灰石/石灰—石膏法烟气脱硫工艺在现在的中国市场应用是比较广泛的,其采用钙基脱硫剂吸收二氧化硫后生成的亚硫酸钙、硫酸钙,由于其溶解度较小,极易在脱硫塔内及管道内形成结垢、堵塞现象。
对比石灰石法脱硫技术,双碱法烟气脱硫技术则克服了石灰石—石灰法容易结垢的缺点。
B 、间接石灰石-石膏法:常见的间接石灰石-石膏法有:钠碱双碱法、碱性硫酸铝法和稀硫酸吸收法等。
原理:钠碱、碱性氧化铝(Al2O3˙nH2O)或稀硫酸(H2SO4)吸收 SO2,生成的吸收液与石灰石反应而得以再生,并生成石膏。
该法操作简单,二次污染少,无结垢和堵塞问题,脱硫效率高,但是生成的石膏产品质量较差。
C、柠檬吸收法:原理:柠檬酸(H3C6H5O7˙H2O)溶液具有较好的缓冲性能,当SO2气体通过柠檬酸盐液体时,烟气中的SO2与水中H发生反应生成H2SO3络合物,SO2吸收率在99%以上。
烟气脱硫技术简述1.1烟气脱硫技术的分类烟气脱硫(Flue Gas Desulfurization,FGD)是世界上唯一大规模商业化应用的脱硫方法,是控制酸雨和二氧化硫污染的最为有效的和主要的技术手段。
目前,世界上各国对烟气脱硫都非常重视,已开发了数十种行之有效的脱硫技术,但是,其基本原理都是以一种碱性物质作为SO2的吸收剂,即脱硫剂。
按脱硫剂的种类划分,烟气脱硫技术可分为如下几种方法。
(1)以CaCO3(石灰石)为基础的钙法;(2)以MgO为基础的镁法;(3)以Na2SO3为基础的钙法;(4)以NH3为基础的氨法;(5)以有机碱为基础的有机碱法。
世界上普遍使用的商业化技术是钙法,所占比例在90%以上。
烟气脱硫装置相对占有率最大的国家是日本。
日本的燃煤和燃油锅炉基本上都装有烟气脱硫装置。
众所周知,日本的煤资源和石油资源都很缺乏,也没有石膏资源,而其石灰石资源却极为丰富。
因此FGD的石膏产品在日本得到广泛的应用。
这便是钙法在日本得到广泛应用的原因。
因此,其他发达国家的火电厂锅炉烟气脱硫装置多数是由日本技术商提供的。
在美国,镁法和钠法得到了较深入的研究,但实践证明,它们都不如钙法。
在我国,氨法具有很好的发展土壤。
我国是一个粮食大国,也是化肥大国。
氮肥以合成氨计,我国的需求量目前达到33Mt/a,其中近45%是由小型氮肥厂生产的,而且这些小氮肥厂的分布很广,每个县基本上都有氮肥厂。
因此,每个电厂周围100km内,都能找到可以提供合成氨的氮肥厂,SO2吸收剂的供应很丰富。
更有意义的是,氨法的产品本身就是化肥,就有很好的应用价值。
在电力界,尤其是脱硫界,还有两种分类方法,一种方法将脱硫技术根据脱硫过程是否有水参与及脱硫产物的干湿状态分为湿法、干法和半干(半湿)法。
另一种分类方法是以脱硫产物的用途为根据,分为抛弃法和回收法。
在我国,抛弃法多指钙法,回收法多指氨法。
下面我们将依据脱硫界的分类,先介绍湿式和干式两种脱硫方法。
脱硫值班员考试考点巩固三1、判断题煤是由古代的植物经过长期的细菌生物化学作用以及地热高温和岩石高压的成岩、变质作用逐渐形成的。
正确答案:对2、填空题带变频调速的螺旋给料机在运行中突然跳停,可能的原因(江南博哥)是()故障、给料电动机本体()或机械传动部分卡涩。
正确答案:变频器;温度高3、填空题关于溶液的pH值,pH值越低,溶液的()越强。
正确答案:酸性4、填空题在喷雾干燥烟气脱硫中,旋转雾化器产生的雾滴大小与喷雾的均匀性主要取决于盘的圆周速度和()。
正确答案:液膜厚度5、填空题层流指()运动过程中,各质点间互不混淆、互不干扰、层次分明、平滑的流动状态。
正确答案:流体6、单选位于酸雨控制区和二氧化硫污染控制区内的火力发电厂应实行二氧化硫的全厂排放总量与各烟囱()双重控制。
A、排放高度B、排放总量C、排放浓度D、排放浓度和排放高度正确答案:C7、填空题一般吸收塔进气口都有足够的向下倾斜角度,是为了保证烟气的()和均匀分布。
正确答案:停留时间8、填空题变频器的调速主要是通过改变电源的()、频率、()来改变电动机的转速。
正确答案:电压;相位9、单选FGD正常运行时,各烟气挡板应处于()的位置。
A、FGD出、入口烟气挡板打开,旁路烟气挡板关闭B、FGD出、入口烟气挡板关闭,旁路烟气挡板打开C、FGD出、入口烟气挡板打开,旁路烟气挡板打开D、FGD出、入口烟气挡板关闭,旁路烟气挡板关闭正确答案:A10、单选当脱硫系统中PH计故障时,则必须人工每()化验一次,然后根据PH值来控制石灰石浆液的加入量。
A、10分钟B、半小时C、1小时D、2小时正确答案:C11、填空题当脱硫系统中某顺控程序出现故障致使设备不能正常投入或停止时,应首先()。
正确答案:手动完成操作12、填空题往炉膛上部约1150℃温度区投()吸着剂效率最高。
正确答案:熟石灰13、问答题吸收塔液位过高及过低的危害?正确答案:吸收塔液位过高,吸收塔溢流加大,且吸收塔浆液容易倒入烟道损坏引风机叶片;吸收塔液位过低,则减少氧化反应空间,脱硫效率降低且影响石膏品质,严重时将造成损坏设备。
