3、喷雾干燥法烟气脱硫概要

国内烟气脱硫技术我国目前的经济条件和技术条件还不允许象发术达国家那样投入大量的人力和财力，并且在对二氧化硫的治理方面起步很晚，至今还处于摸索阶段，国内一些电厂的烟气脱硫装置大部分欧洲、美国、日本引进的技术，或者是试验性的，且设备处理的烟气量很小，还不成熟。

不过由于近几年国家环保要求的严格，脱硫工程是所有新建电厂必须的建设的。

因此我国开始逐步以国外的技术为基础研制适合自己国家的脱硫技术。

以下是国内在用的脱硫技术中较为成熟的一些，由于资料有限只能列举其中的一些供读者阅读。

石灰石——石膏法烟气脱硫工艺石灰石——石膏法脱硫工艺是世界上应用最广泛的一种脱硫技术，日本、德国、美国的火力发电厂采用的烟气脱硫装置约90%采用此工艺。

它的工作原理是：将石灰石粉加水制成浆液作为吸收剂泵入吸收塔与烟气充分接触混合，烟气中的二氧化硫与浆液中的碳酸钙以及从塔下部鼓入的空气进行氧化反应生成硫酸钙，硫酸钙达到一定饱和度后，结晶形成二水石膏。

经吸收塔排出的石膏浆液经浓缩、脱水，使其含水量小于10%，然后用输送机送至石膏贮仓堆放，脱硫后的烟气经过除雾器除去雾滴，再经过换热器加热升温后，由烟囱排入大气。

由于吸收塔内吸收剂浆液通过循环泵反复循环与烟气接触，吸收剂利用率很高，钙硫比较低，脱硫效率可大于95% 。

注意：锅炉出来的烟气经过除尘之后温度还是很高，而进入脱硫系统，温度是不能太高，温度过高，则吸收塔内的石膏结晶受到很大影响，而且设备的腐蚀和磨蚀会非常严重。

一般在原烟气和净烟气之间加设GGH（气气换热器），一方面对原烟气进行降温，以利于后面处理。

一方面对净烟气进行升温，有利于排烟的抬升，减少烟囱雨的形成，也在直观上减少烟囱排烟的量。

而且如果净烟气不升温的话，SO3会形成酸露，对烟囱的腐蚀非常严重。

脱硫过程的温度一般控制在40－60之间，不是需要太高的温度进行的。

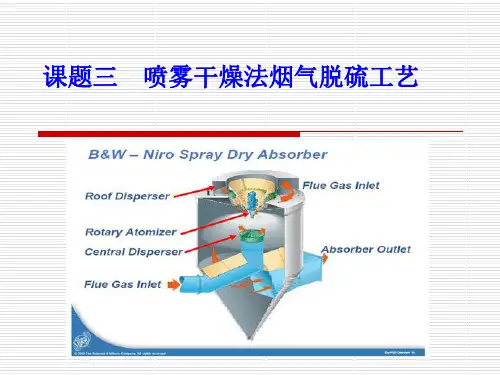

旋转喷雾干燥烟气脱硫工艺喷雾干燥法脱硫工艺以石灰为脱硫吸收剂，石灰经消化并加水制成消石灰乳，消石灰乳由泵打入位于吸收塔内的雾化装置，在吸收塔内，被雾化成细小液滴的吸收剂与烟气混合接触，与烟气中的SO2发生化学反应生成CaSO3,烟气中的SO2被脱除。

目前广泛使用的5种脱硫工艺技术方案简介目录目前广泛使用的5种脱硫工艺技术方案简介 (1)1、湿法烟气脱硫工艺 (1)2、半干法烟气脱硫工艺 (3)3、烟气循环流化床脱硫工艺 (4)4、干法脱硫工艺 (5)5、NID半干法烟气脱硫 (6)目前世界上燃煤电厂烟气脱硫工艺方法很多，这些方法的应用主要取决于锅炉容量和调峰要求、燃烧设备的类型、燃料的种类和含硫量的多少、脱硫率、脱硫剂的供应条件及电厂的地理条件、副产品的利用等因素。

近年来，我国电力工业部门在烟气脱硫技术引进工作方面加大了力度，对目前世界上电厂锅炉较广泛采用的脱硫工艺都有成功运行工程，主要有湿法烟气脱硫、干法烟气脱硫和半干法烟气脱硫。

现将目前应用较为广泛的几种脱硫工艺原理、特点及其应用状况简要说明如下：1、湿法烟气脱硫工艺湿法烟气脱硫包括石灰石/石灰－石膏法烟气脱硫、海水烟气脱硫和用钠基、镁基、氨作吸收剂，一般用于小型电厂和工业锅炉。

氨洗涤法可达很高的脱硫效率，副产物硫酸铵和硝酸铵是可出售的化肥。

以海水为吸收剂的工艺具有结构简单、不用投加化学品、投资小和运行费用低等特点。

而以石灰石/石灰－石膏法湿法烟气脱硫应用最广。

《石灰石/石灰－石膏法烟气脱硫工程设计规范》中关于湿法烟气脱硫工艺的选择原则为：燃用含硫量Sar≥2%煤的机组或大容量机组（200MW及以上）的电厂锅炉建设烟气脱硫装置时，宜优先采用石灰石－石膏湿法脱硫工艺，脱硫率应保证在96%以上。

湿法烟气脱硫工艺采用碱性浆液或溶液作吸收剂，其中石灰石/石灰－石膏湿法脱硫是目前世界上技术最成熟、应用最广，运行最可靠的脱硫工艺方法，石灰石经破碎磨细成粉状与水混合搅拌制成吸收剂浆液；也可以将石灰石直接湿磨成石灰石浆液。

石灰石或石灰浆液在吸收塔内，与烟气接触混合，烟气中的SO2与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应，最终反应产物为石膏，经脱水装置脱水后可抛弃，也可以石膏形式回收。

由于吸收剂浆液的循环利用，脱硫吸收剂的利用率很高。

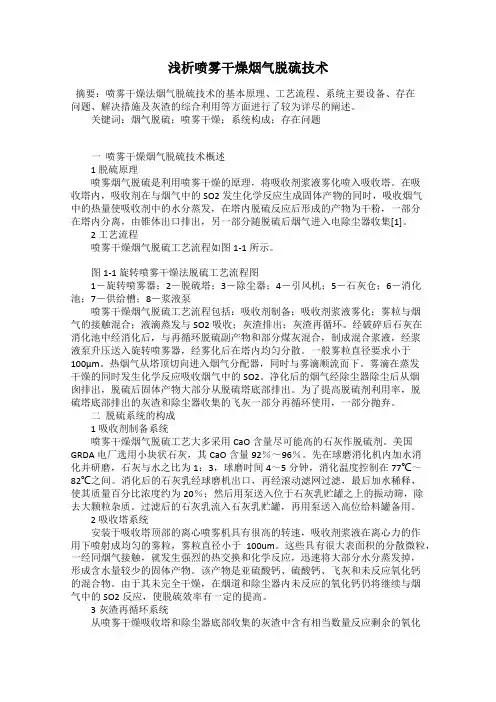

浅析喷雾干燥烟气脱硫技术摘要：喷雾干燥法烟气脱硫技术的基本原理、工艺流程、系统主要设备、存在问题、解决措施及灰渣的综合利用等方面进行了较为详尽的阐述。

关键词：烟气脱硫；喷雾干燥；系统构成；存在问题一喷雾干燥烟气脱硫技术概述1 脱硫原理喷雾烟气脱硫是利用喷雾干燥的原理，将吸收剂浆液雾化喷入吸收塔。

在吸收塔内，吸收剂在与烟气中的SO2发生化学反应生成固体产物的同时，吸收烟气中的热量使吸收剂中的水分蒸发，在塔内脱硫反应后形成的产物为干粉，一部分在塔内分离，由锥体出口排出，另一部分随脱硫后烟气进入电除尘器收集[1]。

2 工艺流程喷雾干燥烟气脱硫工艺流程如图1-1所示。

图1-1 旋转喷雾干燥法脱硫工艺流程图1－旋转喷雾器；2－脱硫塔；3－除尘器；4－引风机；5－石灰仓；6－消化池；7－供给槽；8－浆液泵喷雾干燥烟气脱硫工艺流程包括：吸收剂制备；吸收剂浆液雾化；雾粒与烟气的接触混合；液滴蒸发与SO2吸收；灰渣排出；灰渣再循环。

经破碎后石灰在消化池中经消化后，与再循环脱硫副产物和部分煤灰混合，制成混合浆液，经浆液泵升压送入旋转喷雾器，经雾化后在塔内均匀分散。

一般雾粒直径要求小于100μm。

热烟气从塔顶切向进入烟气分配器，同时与雾滴顺流而下。

雾滴在蒸发干燥的同时发生化学反应吸收烟气中的SO2。

净化后的烟气经除尘器除尘后从烟囱排出，脱硫后固体产物大部分从脱硫塔底部排出。

为了提高脱硫剂利用率，脱硫塔底部排出的灰渣和除尘器收集的飞灰一部分再循环使用，一部分抛弃。

二脱硫系统的构成1吸收剂制备系统喷雾干燥烟气脱硫工艺大多采用CaO含量尽可能高的石灰作脱硫剂。

美国GRDA电厂选用小块状石灰，其CaO含量92％～96％。

先在球磨消化机内加水消化并研磨，石灰与水之比为1：3，球磨时间4～5分钟，消化温度控制在77℃～82℃之间。

消化后的石灰乳经球磨机出口，再经滚动滤网过滤，最后加水稀释，使其质量百分比浓度约为20％；然后用泵送入位于石灰乳贮罐之上的振动筛，除去大颗粒杂质。

烟气脱硫概述烟气脱硫科技名词定义中文名称：烟气脱硫英文名称：flue gas desulfurization，FGD;flue gas desulfurization定义1：从烟气中脱除硫氧化物的工艺过程。

所属学科：电力（一级学科）；环境保护（二级学科）定义2：从煤炭燃烧或工业生产过程排放的废气中去除硫氧化物的过程。

所属学科：煤炭科技（一级学科）；煤矿环境保护（二级学科）；煤矿环境污染及防治（三级学科）本内容由全国科学技术名词审定委员会审定公布烟气脱硫：指从烟道气或其他工业废气中除去硫氧化物(SO2和SO3)。

目录一、方法二、工艺介绍1干式烟气脱硫工艺2喷雾干式烟气脱硫工艺3粉煤灰干式烟气脱硫技术4湿法FGD工艺三、工艺历史1第一代FGD的效率一般为70%~85%2第二代FGD系统3第三代FGD系统四、湿法烟气脱硫1湿法烟气脱硫的基本原理2湿法烟气脱硫用脱硫剂3湿法烟气脱硫的类型及工艺过程4湿法烟气脱硫主要设备5湿法烟气脱硫技术的应用6湿法烟气脱硫存在的问题及解决。

7湿法烟气脱硫装置各腐蚀区域的腐蚀分析一、方法烟气脱硫（Flue gas desulfurization，简称FGD）,在FGD技术中,按脱硫剂的种类划分,可分为以下五种方法：以CaCO3（石灰石）为基础的钙法，以MgO为基础的镁法，以Na2SO3为基础的钠法，以NH3为基础的氨法，以有机碱为基础的有机碱法。

世界上普遍使用的商业化技术是钙法，所占比例在90%以上。

按吸收剂及脱硫产物在脱硫过程中的干湿状态又可将脱硫技术分为湿法、干法和半干（半湿）法。

湿法FGD技术是用含有吸收剂的溶液或浆液在湿状态下脱硫和处理脱硫产物，该法具有脱硫反应速度快、设备简单、脱硫效率高等优点，但普遍存在腐蚀严重、运行维护费用高及易造成二次污染等问题。

干法FGD技术的脱硫吸收和产物处理均在干状态下进行，该法具有无污水废酸排出、设备腐蚀程度较轻，烟气在净化过程中无明显降温、净化后烟温高、利于烟囱排气扩散、二次污染少等优点，但存在脱硫效率低，反应速度较慢、设备庞大等问题。

四种脱硫方法工艺处理概述脱硫是指将煤中的硫化物转化为气体、溶液或固体形式，减少燃煤过程中产生的大气污染物。

目前，常见的脱硫方法工艺主要有湿法烟气脱硫、干法烟气脱硫、等离子体脱硫和生物脱硫四种。

湿法烟气脱硫是目前最常用的工艺，其主要原理是将炉内烟气与脱硫剂进行接触反应。

常见的湿法脱硫工艺包括喷雾吸收法、石膏法和氧化吸收法。

喷雾吸收法利用喷雾剂将脱硫剂喷入烟气中，通过物理吸收和化学反应将SO₂吸收到脱硫剂中，然后与其它气体成分一起排出。

石膏法是将石膏作为脱硫剂，将煤燃烧后生成的SO₂和石膏中的CaCO₃反应生成CaSO₄沉淀物。

氧化吸收法是将硫化物氧化为SO₂，然后利用脱硫剂将SO₂吸收并转化为不溶性的化合物。

湿法脱硫工艺具有脱硫效率高、适应能力强和废渣可利用的特点。

干法烟气脱硫是一种将烟气与固体脱硫剂进行接触反应的方法。

干法脱硫工艺通常包括活性炭吸附法、干碱法和氨喷射法。

活性炭吸附法是利用活性炭吸附烟气中的SO₂，然后再经过再生处理使其重新可用。

干碱法是将碱性物质（如氢氧化钠、氢氧化钙等）与SO₂发生反应生成不溶性的硫酸钠或硫酸钙。

氨喷射法是将氨气喷射到烟气中与SO₂反应生成硫酸铵或铵化物，然后与除尘设备中的降氮剂一起脱除。

干法脱硫工艺具有脱硫效率高、废渣排放量小和设备结构简单的优点。

等离子体脱硫是一种利用等离子体技术将烟气中的SO₂转化为不溶性的化合物。

等离子体脱硫工艺基于等离子体技术，通过电离氧化反应将SO２转化为SO３，然后与脱硫剂发生反应生成硫酸盐。

等离子体脱硫工艺具有脱硫效率高、能耗低和产物易处理等优势，但目前尚未在工业应用中广泛推广。

生物脱硫是一种利用生物菌群将煤中的硫化物转化为不溶性的化合物的方法。

生物脱硫工艺主要有细菌脱硫法和微生物脱硫法两种。

细菌脱硫法是通过培养一定的脱硫菌群，使其转化煤中的硫化物为不溶性硫化物。

微生物脱硫法是通过采集和培养天然微生物来进行脱硫，利用其代谢产物将SO₂转化为硫酸盐。

烟气脱硫方法的原理
烟气脱硫是一种常用的空气污染治理方法，其原理主要通过化学反应将烟气中的二氧化硫（SO2）转化为无害的硫酸盐（如石膏）或硫酸。

以下是常用的烟气脱硫方法及其原理：
1. 湿法烟气脱硫（湿法脱硫工艺）：
- 石灰石-石膏法：石灰石（CaCO3）与含SO2的烟气反应生成石膏（CaSO4·2H2O），反应方程式为：CaCO3 + SO2 + H2O →CaSO4·2H2O + CO2。

石膏可以作为一种资源利用或废物处理。

- 石灰石-氨法：石灰石与氨气反应生成氯化钙（CaCl2）和硫酸（H2SO4），反应方程式为：CaCO3 + 2NH3 + H2O →CaCl2 + (NH4)2SO4 + CO2。

- 浆液喷射法：通过将喷雾剂（如石膏浆液）喷射到烟气中，使烟气中的SO2与喷射剂中的钙离子发生反应，生成硫酸钙（CaSO4）。

2. 半干法烟气脱硫（喷射吸收法）：
- 以一种含碱的废气液滴（吸收剂）通过喷射装置，由烟气顺流吹入反应器中，烟气中的SO2与吸收剂中的碱发生反应生成不溶性硫酸盐。

3. 干法烟气脱硫（干法脱硫工艺）：
- 活性炭吸附法：通过将烟气中的SO2吸附到活性炭表面上，从而减少烟气中的SO2含量。

- 活性氧化催化剂法：通过加入活性氧化催化剂（如二氧化钛）到烟气中，
促进SO2与氧气的氧化反应生成二氧化硫（SO3），再与水反应生成硫酸。

这些方法的原理主要是通过化学反应将烟气中的SO2转化成无害的化合物，从而达到脱除烟气中SO2的目的。

不同的脱硫方法适用于不同的工业领域和排放条件，选择合适的脱硫方法可以有效减少SO2对环境的污染。

烟气脱硫技术方案一、引言随着工业化的快速发展，大量燃煤产生的硫氧化物对环境和人体健康造成了严重的影响。

烟气脱硫技术作为降低硫氧化物排放的重要手段，得到了广泛的关注和应用。

本文将对烟气脱硫技术方案进行详细介绍，以期为相关领域提供参考和借鉴。

二、烟气脱硫技术概述烟气脱硫技术是指通过一系列化学或物理过程，将燃煤烟气中的硫氧化物去除，以达到降低SO2排放的目的。

根据不同的脱硫原理和技术特点，烟气脱硫技术可分为湿法、半干法和干法三大类。

三、湿法烟气脱硫技术湿法烟气脱硫技术是指利用液体吸收剂吸收烟气中的SO2，然后通过再生或处理将吸收剂中的硫元素转化为单质硫或硫化合物。

该方法具有脱硫效率高、技术成熟等优点，但同时也存在投资大、运行成本高、易造成二次污染等问题。

常见的湿法烟气脱硫技术包括石灰石-石膏法、海水脱硫法、氨法等。

四、半干法烟气脱硫技术半干法烟气脱硫技术是指利用固体吸收剂或溶液吸收剂在干燥状态下吸收烟气中的SO2，然后通过再生或处理将吸收剂中的硫元素转化为单质硫或硫化合物。

该方法具有投资少、运行成本低、无二次污染等优点，但同时也存在脱硫效率相对较低、技术成熟度不够等问题。

常见的半干法烟气脱硫技术包括循环流化床脱硫技术、喷雾干燥法等。

五、干法烟气脱硫技术干法烟气脱硫技术是指利用固体吸收剂在干燥状态下直接吸收烟气中的SO2，然后通过再生或处理将吸收剂中的硫元素转化为单质硫或硫化合物。

该方法具有投资少、运行成本低、无二次污染等优点，但同时也存在脱硫效率相对较低、技术成熟度不够等问题。

常见的干法烟气脱硫技术包括活性炭吸附法、荷电干式吸收剂喷射法等。

六、烟气脱硫技术方案选择在选择烟气脱硫技术方案时，应综合考虑多种因素，包括燃煤的含硫量、烟气的流量和温度、设备的投资和运行成本、技术的成熟度和可靠性等。

此外，还应充分考虑当地的资源条件、环境因素以及对副产品的需求等因素。

通过对各种烟气脱硫技术的优缺点进行综合分析，结合实际情况进行选择，可以制定出经济、合理、可行的烟气脱硫技术方案。
